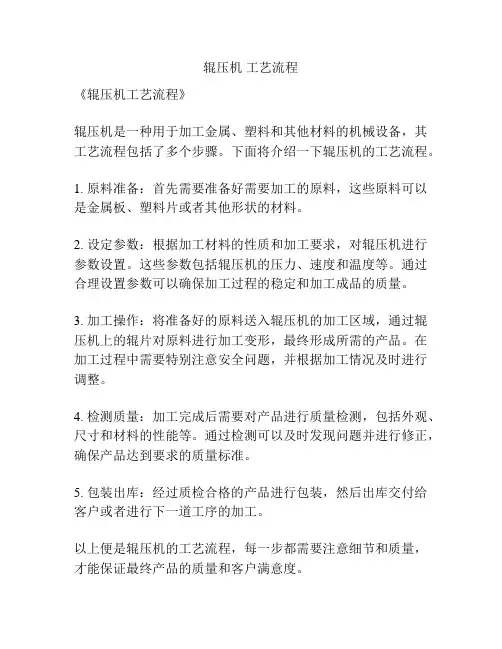

辊压机 工艺流程
辊压机 工艺流程
辊压机工艺流程
《辊压机工艺流程》
辊压机是一种用于加工金属、塑料和其他材料的机械设备，其工艺流程包括了多个步骤。
下面将介绍一下辊压机的工艺流程。
1. 原料准备：首先需要准备好需要加工的原料，这些原料可以是金属板、塑料片或者其他形状的材料。
2. 设定参数：根据加工材料的性质和加工要求，对辊压机进行参数设置。
这些参数包括辊压机的压力、速度和温度等。
通过合理设置参数可以确保加工过程的稳定和加工成品的质量。
3. 加工操作：将准备好的原料送入辊压机的加工区域，通过辊压机上的辊片对原料进行加工变形，最终形成所需的产品。
在加工过程中需要特别注意安全问题，并根据加工情况及时进行调整。
4. 检测质量：加工完成后需要对产品进行质量检测，包括外观、尺寸和材料的性能等。
通过检测可以及时发现问题并进行修正，确保产品达到要求的质量标准。
5. 包装出库：经过质检合格的产品进行包装，然后出库交付给客户或者进行下一道工序的加工。
以上便是辊压机的工艺流程，每一步都需要注意细节和质量，才能保证最终产品的质量和客户满意度。

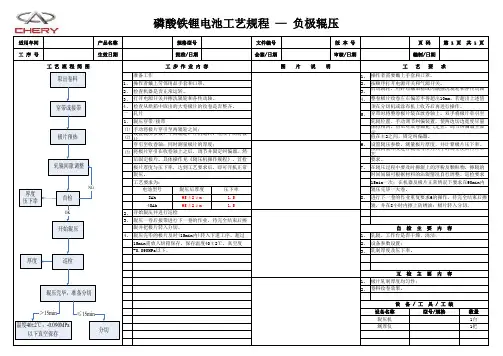

负极辊压工艺规程
极片厚度与压下率，达到工艺要求后，即可开机正常
辊压。
工艺要求为：
电池型号
辊压后厚度
压下率
8Ah
95±2μm
1.5
40Ah
95±2μm
1.5
2、 开始辊压并进行巡检
3、 辊压一卷后接带进行下一卷的作业，待完全结束后擦
辊并把极片转入分切。
4、 辊压完毕的极片及时(15min内)转入下道工序，超过
15min需放入烘箱保存，保存温度40±2℃，真空度
-0.090MPa以下。
图 片 说 明
工艺要求
1、 操作者需要戴上手套和口罩。
2、 按顺序打开电源开关和气源开关。
3、
启动辊轮，用碎布蘸酒精或丙酮擦洗辊轮和各传动轴 。
4、 整卷极片收卷左右偏差不得超出10mm，若超出上述值
须在分切机或涂布机上收齐后再进行操作。
5、 穿带时将整卷极片装在放卷轴上，双手将极片牵引至
3、 打开电源开关并擦洗辊轮和各传动轴。
4、 检查从烘箱中取出的大卷极片的收卷是否整齐。
二 、
轧片
1、 辊压穿带/接带
⑴ 手动将极片穿引至两辊轮之间；
⑵
设置辊压参数，下降辊轮，开机运转，继续手动将极 片
穿引至收卷轴；同时测量极片的厚度；
⑶ 将极片穿引在收卷轴上之后，调节并固定纠偏器，然
后固定极片。具体操作见《辊压机操作规程》。首检
≤15min 分切
互检主要内容 1、 极片轧制厚度均匀性； 2、 卷料收卷效果。
设 备 / 工 具 / 工 装
设备名称
型号/规格
辊压机
测厚仪
数量 1台 1把
磷酸铁锂电池工艺规程 — 负极辊压
适用车间
辊压机操作规程
辊压机操作规程1.目的本规程旨在统一操作思想，树立安全第一的观点，力求做到物料粉碎、粉磨的优质、稳产、高产、低耗，实现高效节能。
2.使用范围本规程适用于CLF180-120辊压机的操作。
3.工作原理辊压机是根据高压料层粉碎原理，通过一对相向旋转的辊子（其中一只是固定辊，另一只是活动辊），将液压力经过活动辊作用在进入两辊间的物料上，把物料压实粉碎。
在辊子的作用下，除了与辊面接触的物料颗粒受到辊面直接压力外，物料颗粒之间也产生相互压力作用，将物料压实和粉碎。
第一阶段中以“挤满给料”方式给入物料，在辊面的作用下，受到加速，辊子间的间距逐渐减少，物料产生压实和预粉碎，同时颗粒间重新排列，使颗粒间空隙减少。
在第二阶段物料进入压实区，压实区从与水平成角度为7º的扇形区开始，压力在该区域达到峰值，颗粒间相互挤压使全部颗粒受力而粉碎。
4．主要设备及型号规格4.1辊压机：CLF180120B-D-SD4.2主电机：YRKK630-64.3行星减速机：JGR32404.4万向联轴器：SWC315DH24.5液压油站：CLYYZ-14II4.6脂润滑系统：DB-N255主要操作参数5.1辊压机的进料5.1.1物料：石灰石、石膏、矿渣、其他混合材5.1.2物料温度：≤100℃5.1.3石英含量：＜1%5.1.4湿度：≤1%5.1.5粒度范围：95≤45mm/Fmax≤75mm5.1.6金属杂质最大粒度：10mm5.2辊压机的出料5.2.1料饼的厚度：约45mm5.2.2料饼的比重：～2.3t/m35.3理论操作参数5.3.1通过能力：610～850t/h5.3.2线速度：1.8m/s5.3.3预压压力：7～9Mpa5.3.4额定工作压力：8.5～11Mpa5.3.5氮气充气压力：6～7Mpa5.3.6辊间工作间隙：25～50mm5.3.7辊间初始间隙：预先调整为21mm6辊压机空载试车及设备检查6.1空载试车条件6.1.1脂润滑系统、液压油站、减速器润滑油站已调试完毕；6.1.2辊压机控制系统调试完毕，详见《辊压机电气系统说明书》；6.1.3未装万向联轴器前，电机已空转运行4小时，且电各测点（前后轴承温度、绕组温度、电机电流）参数正常。
水泥厂辊压机施工方案
水泥厂辊压机施工方案1. 引言水泥厂辊压机是水泥生产过程中的重要设备之一，用于压制和形成水泥熟料。
本文档旨在提供一份详细的施工方案，以确保水泥厂辊压机的顺利安装和运行。
2. 施工准备在开始施工前，需要进行以下准备工作：•确定施工地点和场地条件，包括地基的平整程度和承重能力。
•准备必要的施工设备和工具。
•确定施工人员和工期安排。
•落实工程安全措施和施工方案。
3. 施工步骤3.1 地基处理地基的平整程度和承重能力对辊压机安装和运行至关重要。
下面是地基处理的具体步骤：1.清理地面，将杂物、石块等清除干净。
2.在地面铺设一层平整的砂和碎石，以提供辊压机的稳定支撑。
3.根据辊压机的重量和尺寸，在地面上挖掘合适的基础坑，确保坑底平整。
4.将混凝土倒入基础坑中，待其凝固并达到足够的强度后，进行后续施工。
3.2 框架安装辊压机的框架提供了支撑和保护辊压机的结构。
框架安装步骤如下：1.将辊压机的框架部件按照设计要求进行组装。
2.使用合适的起重设备将框架部件逐个安装到预先准备好的基础上。
3.使用水平仪和测量工具进行调整，确保框架水平和垂直。
4.在框架的连接处使用螺栓或焊接进行固定。
3.3 辊压机安装安装辊压机是施工工作的关键环节，下面是辊压机安装的步骤：1.将辊压机的底座安装到框架上，并使用螺栓或焊接进行固定。
2.将辊压机的辊筒逐个安装到底座上，确保其在水平面上保持平整。
3.连接辊压机的传动系统和控制系统，确保其正常运行。
4.进行调试和测试，确保辊压机的各项功能正常。
4. 施工验收在完成施工后，需进行施工验收以验证辊压机的合格性。
验收内容包括：•辊压机的安装是否符合设计要求和规范。
•辊压机的各项功能是否正常。
•辊压机所处的环境是否满足运行要求。
5. 安全措施施工中需遵守以下安全措施以确保施工过程和人员安全：•施工人员必须佩戴符合要求的个人防护装备。
•严禁在辊压机运行时进行任何维修和调整。
•施工现场需设置明显的安全警示标志和警示线。
辊压机系统常用的基本工艺流程
辊压机系统常用的基本工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!辊压机系统是一种常用的粉体加工设备，主要用于物料的整形、掺混和粉碎等工艺过程。
1、辊压机结构
辊压机学习收获马家公司——郭庆俊、刘玉宁首先感谢董事长给了我们这次来鲁南中联水泥厂学习的机会，下面我将就以下3个方面对这5天的学习进行总结。
1、辊压机的工艺流程鲁南中联水泥厂采用的是成都利君的CLF180120及CLF180100两台辊压机，下面就以CLF180120为例，原料经配比后进入V型选粉机，经烘干分级后经提升机进入稳流称重仓，然后经过称重和翻版闸门以稳流状态进入辊压机，在低压料床的挤压及剪切力的作用下被压成细饼，挤压后的物料经提升机再次进入V型选粉机，经打散后粗、细粉进行分离，而细分则进入动态选粉机，合格的产品被分离出去，而粗粉则再次粉磨。
2、辊压机结构及原理辊压机原理简单来说就是高压、慢速、满料、料床粉碎，具体来说就是CLF辊压机由电动机、行星模块化减速机、辊系、机架、扭矩支撑、液压加压装置、润滑装置、喂料装置、辊罩、电气自动控制系统组成，辊压机的两个辊轴分别有电动机经万向联轴器、行星模块化减速机带动，减速机安装在扭矩支撑上，与辊子间用缩盘连接，辊系分为活动辊和固定辊，两个辊系都安装在机架上，活动辊系可在导轨上作水平运动，活动辊系两端共有两个平行油缸对辊系轴承座施加压力，该压力通过辊系作用在通过两辊轴间的物料上，使物料被破碎、粉磨，并最终压成料饼。
辊压机的主要结构由机架、两个辊系、传动装置、扭矩支撑、辊罩、进料装置、液压系统、主轴承润滑系统、干油润滑系统等组成。
2.1机架机架是整个辊压机的主要受力部件，机架分为上机架、下机架、端部件、机架挡块、轴承挡块、中心件等组成机架的上下二层，机架的中心件、端部件等连接而成，用高强螺栓把上下两支架联接起来，由辊子传来的推力通过端部件和挡块传递到上下架上，在支架内保持平衡。
2.2辊系辊系分为固定辊系和活动辊系。
每个辊系有堆焊一定厚度的耐磨的辊轴、自动调心辊子轴承、轴承座、内外轴承端盖、定位环、压紧环、支撑环、压盖等零部件组成。
固定辊安装在辊压机的机架上，并且在辊压机运行过程中其位置保持不变，活动辊通过液压油缸来维持水平位置，活动辊的位置随着喂料量、细度和油缸压力的变化而变化。
辊压机的工艺流程
辊压机的工艺流程
《辊压机工艺流程》
辊压机是一种用于加工金属材料的机械设备，它主要是通过一对或多对辊轮对金属板进行连续加工和成形。
在制造业中，辊压机被广泛应用于冷轧、热轧、压延、深冲等工艺中，能够生产出各种形状和规格的金属制品。
辊压机的工艺流程大致包括准备工作、装料、辊压加工、排出成品等几个关键步骤。
首先是准备工作，操作人员需要对辊压机进行检查和保养，确保设备运行正常。
同时还需要准备好金属原料和相关工具。
接下来是装料，将待加工的金属板放置在辊压机的进料装置上，根据产品要求调整辊轮的间隙和压力，确保金属板能够顺利通过辊轮进行加工。
然后是辊压加工，启动辊压机，金属板被传送到辊轮之间，受到辊轮的挤压和拉伸，形成所需的形状和尺寸。
最后是排出成品，经过辊压加工的金属板变成了成品，通过出料口被输送到下一个工序或者存放区域。
除了以上基本的工艺流程外，针对不同的加工要求和产品特性，还有许多辊压机要根据实际情况进行调整和改进，比如温度控制、压力控制等。
总之，辊压机的工艺流程是一个严格而复杂的过程，需要经验丰富的操作人员和严密的操作流程来确保产品的质量和生产效率。
辊压机原料磨操作规程
辊压机原料磨操作规程《辊压机原料磨操作规程》一、目的为了保证辊压机原料磨的安全生产，提高工作效率，特制定本操作规程。
二、适用范围本操作规程适用于辊压机原料磨操作环节。
三、操作程序1. 熟悉设备：操作人员应了解辊压机原料磨的结构和工作原理，熟悉设备的操作要领。
2. 确认设备状态：操作人员在操作前检查设备的状态是否良好，若发现异常应及时报修。
3. 检查磨辊：检查磨辊的磨损情况，如有磨损应及时更换。
4. 准备原料：操作人员需准备好待磨的原料，确保原料的质量和数量满足生产需求。
5. 启动设备：启动辊压机原料磨，注意观察设备运行是否正常。
6. 加料磨粉：将待磨原料加入辊压机原料磨内，确保加料均匀，避免一次加料量过大。
7. 观察磨损情况：在磨粉的过程中，操作人员应时刻关注磨辊的磨损情况，及时进行调整和维护。
8. 完成磨粉：当原料完成磨粉后，及时停止设备运行，清理辊压机原料磨，保持设备的清洁卫生。
四、安全注意事项1. 操作人员在操作过程中需严格遵守操作规程，严禁擅自更改操作方式。
2. 在操作辊压机原料磨时，要做好防护措施，避免发生意外伤害。
3. 严禁将手或其他物品伸入设备内部，以免造成伤害。
4. 在清理设备时要断开电源，并遵守相关操作规定，确保安全。
五、操作规程的执行和改进1. 操作人员应严格按照操作规程进行操作，如有违反规程的情况应及时报告并纠正。
2. 对于操作中出现的问题和建议，应及时进行整理和反馈，对规程不完善的地方进行改进和完善。
六、附则1. 本操作规程由相关部门组织制定，并在全体操作人员中广泛宣传和执行。
2. 对于本操作规程产生的争议问题，由相关部门进行解释和处理。
以上即为《辊压机原料磨操作规程》，请各位操作人员严格按照规程进行操作，保证设备的正常运行和生产的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
辊压机工艺流程
辊压机是一种常用的金属加工设备，广泛应用于金属加工行业，主要用于对金属板材进行弯曲、卷曲和成型等工艺处理。
辊压机工艺流程通常包括准备工作、材料装入、设备调试、辊压加工和成品质检等环节。
首先是准备工作。
操作人员需要对辊压机进行日常维护和保养，确保设备的正常运行。
同时，还需要准备好所需的原材料和加工工具，例如金属板材、量具、扳手等。
接下来是材料装入。
操作人员首先会根据加工要求，将金属板材放置在辊压机上。
然后，根据板材厚度和加工工艺要求，调整辊轴间距和辊压力，确保辊压加工的稳定性和效果。
设备调试是确保辊压加工顺利进行的重要环节。
操作人员会按照设备说明书进行设备调试，检查辊轴的垂直度、加工压力和加工速度等参数，确保设备的正常运行。
接下来是辊压加工。
根据加工要求，操作人员先将辊压机设为手动或自动模式，然后启动设备。
在启动后，操作人员控制板材沿着辊轴的方向移动，将板材送入辊轴之间进行加工。
辊轴的旋转和压力使得板材发生形变，经过多道次的辊压加工后，最终达到所需的形状和尺寸。
最后一步是成品质检。
操作人员会对辊压加工后的成品进行质量检查，包括外观检查、尺寸测量和物理性能测试等。
如果发现有不合格品，需要进行重新加工或修复，直至达到要求为止。
总而言之，辊压机工艺流程主要包括准备工作、材料装入、设备调试、辊压加工和成品质检等环节。
通过合理安排和细致操作，辊压机可以高效完成金属板材的弯曲、卷曲和成型等工艺加工任务，满足不同行业的需求。
