拨叉设计说明书1
拨叉设计说明书1烟台大学机电汽车工程学院拨叉说明书班级：机081-7指导老师：张俊华组员：徐敏敏尹俊海于文龙武传明岳试栋小组：第八组一、零件的分析(一)零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的Φ20孔与操纵机构相连，二下方的Φ50半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
(二)零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1、小头孔Φ20以及与此孔相通的Φ8的圆孔、M6螺纹孔2、大头半圆孔Φ503、拨叉底面、小头孔端面、大头半圆孔端面，大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm，小头孔上端面与其中心线的垂直度误差为0.05mm。
由上面分析可知，可以粗加工拨叉上端面，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
二、工艺规程设计（一）确定毛坯的制造形式零件材料为HT200。
考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择木摸手工砂型铸件毛坯。
查《机械制造工艺设计简明手册》第41页表2.2-5,选用铸件尺寸公差等级为CT-12。
(二)基面的选择：1、粗基准的选择：以两个小头孔外圆表面为粗基准。
2、精基准的选择：考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，以粗加工后的上底面为主要的定位精基准，以两个小头孔外圆柱表面为辅助的定位精基准。
（三）制定工艺路线根据零件的几何形状、尺寸精度及位置精度等技术要求，以及加工方法所能达到的经济精度，在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。
除此之外，还应当考虑经济效果，以便使生产成本尽量下降。
查《机械制造工艺设计简明手册》选择零件的加工方法及工艺路线方案如下：工序1 粗、精铣Φ32的上端面，以Φ32的外圆面为粗基准，采用X51立式铣床加专用夹具；工序2 钻、扩、铰、精铰Φ20孔，以Φ32的上端面为基准，采用Z525立式钻床加专用夹具；工序3 粗、精铣Φ32和Φ72的下端面，以Φ32的内圆面为基准。
采用X51立式铣床加专用夹具；工序4 粗精铣Φ72的上端面，以Φ32的下端面为基准。
采用X51立式铣床加专用夹具；工序5：铣断，采用X60卧式铣床加专用夹具；工序6：粗，精镗Φ50孔，以Φ32的下端面为基准；工序7：钻Φ4通孔，钻M6孔；工序8：用三面刃铣刀铣斜槽面；（四）机械加工余量、工序尺寸及毛皮尺寸的确定“CA6140车床拨叉”零件材料为HT200，硬度200HBW，毛坯重量1.2KG，生产类型大中批量，铸造毛坯。
据以上原始资料及加工路线，分别确定各家工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1. 外圆表面延轴线方向长度方向的加工余量及公差（φ20，φ50端面）。
查《机械制造工艺设计简明手册》（以下称《工艺手册》）表2.2～2.5，取φ20，φ50端面长度余量均为2（均为双边加工）铣削加工余量为：粗铣 1mm精铣 1mm2. 内孔（φ50已铸成孔）查《工艺手册》表2.2～2.5，取φ50已铸成孔长度余量为2，即铸成孔直径为φ46mm。
工序尺寸加工余量：钻孔 R9mm扩孔 0.125mm粗铰 0.035mm精铰 0.015mm3. 其他尺寸直接铸造得到由于本设计规定的零件为大批量生产，应该采用调整加工。
因此在计算最大、最小加工余量时应按调整法加工方式予以确认。
加工余量计算表工序加工尺寸及公差锻件毛坯（32φ，72φ上下端面距离，零件尺寸34mm）扩φ20孔粗，精铰φ20孔加工前尺寸34mm 18mm 19.8mm加工后尺寸30mm 19.7mm 19.94mm加工余量（单边） 2.0mm 0.85mm 0.07mm加工公差（单边）+0.021/0 +0.021/0 (五)确定切削用量及基本工时工序1 粗、精铣Φ32的上端面，以Φ32的外圆面为粗基准。
粗铣Φ32上端面:1. 加工条件工件材料：HT200, σb =170~240MPa，铸造;工件尺寸：a emax=72mm，L=176mm;加工要求：粗铣φ20孔上端面，加工余量1mm;机床：X51立式铣床；刀具：YG6硬质合金端铣刀。
铣削宽度a e≤90,深度a p≤6,齿数z=12,故根据《机械制造工艺设计简明手册》（后简称《简明手册》）表3.1，取刀具直径d w=125mm。
根据《切削用量手册》（后简称《切削手册》）表3.16，选择刀具前角γ0＝0°后角α0＝8°，副后角α0’=10°，刃倾角λs=－10°,主偏角Kr=60°,过渡刃Krε=30°,副偏角Kr’=5°。
2. 切削用量1）确定切削深度a p因为余量较小，故选择a p=1mm，一次走刀即可完成。
2）确定每齿进给量f z由于本工序为粗加工，尺寸精度和表面质量可不考虑，从而可采用不对称端铣，以提高进给量提高加工效率。
根据《切削手册》表3.5，使用YG6硬质合金端铣刀加工，机床功率为4.5kw（据《简明手册》表4.2-35，X51立式铣床）时：f z=0.09~0.18mm/z故选择：f z=0.18mm/z。
f= f z z=0.18*12=2.16mm/r HT200a emax=72mmL=176mmf=2.16mm/r3）确定刀具寿命及磨钝标准根据《切削手册》表3.7，铣刀刀齿后刀面最大磨损量为1.5mm ；由于铣刀直径d w =125mm ，故刀具使用寿命T=180min （据《简明手册》表3.8）。
4）计算切削速度v c 和每分钟进给量v f根据《切削手册》表3.16，当d w =125mm ，Z=12，a p ≤7.5，f z ≤0.18mm/z 时，v t =98m/min,n t =250r/min,v ft =471mm/min 。
各修正系数为：k MV = 1.0，k SV = 0.8。
切削速度计算公式为：v p v e v z v p T vw v c k zu a y f x a q d c v v m≥其中mm a e 72=，mm a p 1=，245=v C ，2.0=q v ，15.0=x v ，35.0=y v ，8.08.00.1=⨯=⋅=k k k Sv Mv v ，2.0=u v ，4.1=p v ，32.0=m ，m in 180=T ，z mm f z /18.0=，12=Z ，将以上数据代入公式：min /2148.0322.07235.018.015.011802.012524532.0m v c =⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯≥确定机床主轴转速： min /5451000r d v n wcs ==π。
按机床说明书（《工艺手册》），与545r/min 相近的转速为600r/min ,取机床主轴转速为600r/min 。
根据《简明手册》表4.2-36，选择n c =300r/min,v fc =390mm/min ,因此，实际进给量： v c =10000n d π=100030012514.3⨯⨯m/min=118m/min5)校验机床功率v c=214m/min n=600r/mnv c =118m/min根据《切削手册》表3.24，近似为Pcc=3.3kw,根据机床使用说明书，主轴允许功率Pcm=4.5×0.75kw=3.375kw>Pcc 。
故校验合格。
最终确定:a p =4.0mm ，n c =300r/min ，v f =390mm/s ，v c =118m/min ，f z =0.1mm/z 。
6）计算基本工时t m ＝L/ v f ，L=l+ y+Δ，L=176mm.查《切削手册》表3. 26，入切量及超切量为：y+Δ=40mm ，则：t m ＝L/ V f =(176+40)/390=0.55min 。
精铣Φ20上端面：刀具：YG6硬质合金端铣刀； 机床：X51立式铣床；查《切削手册》表3.5，进给量min /0.1~5.0mm f z =，取f=6mm/r 参考有关手册，确定min /124m =ν，采用YG6硬质合金端铣刀，12,125==z mm d w ，则：min /31612512410001000r d n ws =⨯⨯==ππν现采用X51立式铣床，根据《简明手册》表4.2-36，取min /300r n w = 故实际切削速度：min /75.11710003001251000m n d v ww =⨯⨯==ππ当min /300r n w =时，工作台每分钟进给量：min /1800300125.0mm n z f f w z m =⨯⨯=⋅⋅=，取为980mm/mint m=0.55minn=300r/miv=118m/minf=6mm/r精铣时3220272()y mm +∆=+⨯= 基本工时：t=72/980=0.07 min工序2 钻、扩Φ20孔，以Φ32上端面为基准。
1. 选择钻头机床：Z525立式钻床根据《切削手册》表2.1.2.2，选择高速钢麻花钻钻头，粗钻时d o =18mm ，钻头采用双锥后磨横刀，后角αo ＝12°，二重刃长度b ε=3.5mm,横刀长b=2mm ,宽l=4mm,棱带长度mm l 5.11=，1002=ϕ°，30=β° 2.选择切削用量 （1）确定进给量按加工要求确定进给量：查《切削手册》，r mm f/53.0~43.0=，367.11830<==d l ，由《切削手册》表2.7,系数为0.5,则：r mm f /)265.0~215.0(5.0)53.0~43.0(=⨯=按钻头强度选择:查《切削手册》表2.8,钻头允许进给量为：r mm f /0.2=；按机床进给机构强度选择：查《切削手册》表2.9，机床进给机构允许轴向力为8330N 时，进给量为r mm f/93.0=。
以上三个进给量比较得出，受限制的进给量是工艺要求，其值为：0.215~0.265mm/r 。
根据《简明手册》表4.2-16,最终选择进给量r mm f/22.0=。
根据《切削手册》表2.19查出,钻孔时轴向力F f =2500N ，轴向力修正系数为1.0，故F f =2500N 。
拨叉设计毕业设计说明书
目录第一章第一节第二节第三节第四节第五节第二章第一节第二节第三节第四节第五节第三章第一节第二节第三节第四节第五节第四章第一节第二节第三节第四节第五节第一章拨叉的工艺规程设计第一节拨叉的工艺分析及生产类型的确定一、拨叉的用途和主要工作面分析该拨叉位于某机器变速箱的换挡机构中，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ20孔与操纵机构相连，二下方的φ113半圆孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
该拨叉在改换档位时要承受弯曲应力和冲击载荷的作用，因此该零件应具有足够的强度、刚度和韧性，以适应拨叉的工作条件。
该零件的主要工作φ）和叉脚底面，在设计工艺规程的过程表面为叉脚两端面、叉轴孔（208H中要重点予以保证。
二、拨叉的技术要求零件的材料为6003QT-，零件质量1.12kg。
该拨叉形状特殊，结构复杂，属典型叉杆类零件。
为实现换挡变速的功能要求，其叉轴孔与变速叉轴有配合要求，因此加工精度较高。
叉脚两端面在工作过程中需要承受冲击载荷，为增强其耐磨性，该表面要求淬火处理，硬度为48 ~ 58 HRC。
为此，把拨叉的各项技术要求如下：三、拨叉的工艺性审查分析零件图可知拨插头两端面和叉脚两端面均要求切削加工，并在轴向方向上均高于相邻表面，这样既减少了加工面积，又提高了换挡时叉脚端面的接触刚度；零件除主要工作表面外其余工作表面加工精度均要求不高，不需要高精度机床加工，通过铣削、钻床的加工就可以达到加工要求；而主要工作表面虽然加工精度要求较高，但也可以在正常的生产条件下，采用较经济的方法保质保量地加工出来。
由此可知，该零件的工艺性较好。
四、拨叉的生产类型此零件的生产类型为大量生产。
第二节确定毛坯并绘制毛坯图一、选择毛坯考虑到零件的工作要求和加工经济性，零件毛坯选择铸件，砂型铸造。
二、确定毛坯的尺寸公差和机械加工余量三、绘制拨叉的铸造毛坯简图图xx 拨叉铸造毛坯简图第三节拨叉工艺路线的拟定一、定位基准的选择1，精基准的选择根据拨叉零件的技术要求，选择拨叉左端面和叉轴孔作为精基准，，零件上的很多表面都可以采用他们作基准进行加工，即遵循了“基准统一”的原则。
拨叉类说明书。

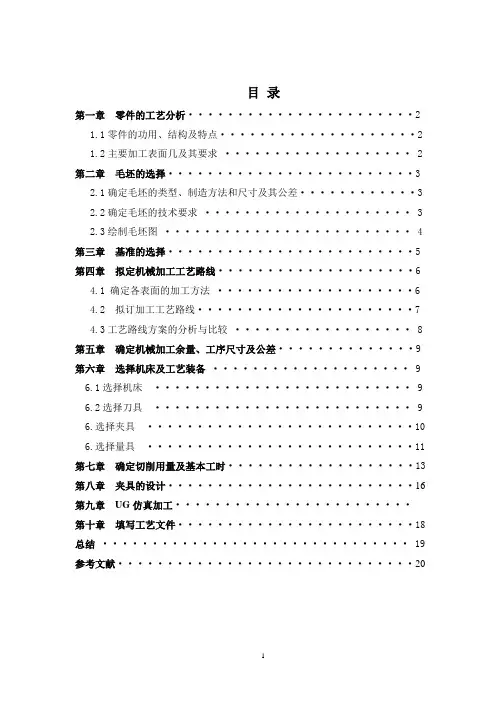

目录第一章零件的工艺分析 (2)1.1零件的功用、结构及特点 (2)1.2主要加工表面几及其要求 (2)第二章毛坯的选择 (3)2.1确定毛坯的类型、制造方法和尺寸及其公差 (3)2.2确定毛坯的技术要求 (3)2.3绘制毛坯图 (4)第三章基准的选择 (5)第四章拟定机械加工工艺路线 (6)4.1 确定各表面的加工方法 (6)4.2 拟订加工工艺路线 (7)4.3工艺路线方案的分析与比较 (8)第五章确定机械加工余量、工序尺寸及公差 (9)第六章选择机床及工艺装备 (9)6.1选择机床 (9)6.2选择刀具 (9)6.选择夹具 (10)6.选择量具 (11)第七章确定切削用量及基本工时 (13)第八章夹具的设计 (16)第九章UG仿真加工························第十章填写工艺文件 (18)总结 (19)参考文献 (20)第一章零件的工艺分析1.1零件的功用、结构及特点该零件是以φ15H8孔套在轴上，并用销钉经φH12孔与轴定位的，拨叉脚卡在双联齿轮的槽中，变速操纵机构通过拨叉头部的操纵槽带动拨叉与轴一起在变速箱中滑动，拨叉脚拨动双联齿轮在花键轴上滑移，就可实现变速箱的变速功能，从而实现拖拉机的变速。
拨叉的主要工作表面为操纵箱及拨叉两端面。
主要配合面为φ15H8孔、φ5H12孔和拨叉脚内侧而50H12。
该零件属特殊形状零件，但复杂程度一般。
由于拨叉在工作时有一定的强度、刚度和韧度。
1.2 主要加工表面几及其要求1. 拨叉安装孔）的孔是拨叉的安装孔，起形状公差遵守包括要求，表面孔径φ15H8（+0.027粗糙度Ra为3.2μm;孔端面位置尺寸为30mm，表面粗糙度Ra为12.5μm2. 拨叉脚端面)mm，两端面对孔φ15H8轴线的垂直度公差为拨叉脚端面的厚度为7(-0.15-0.250.1mm，外端面与操纵槽对称面的距离为31mm，表面粗糙度Ra为6.3μm.。
拨叉设计说明书

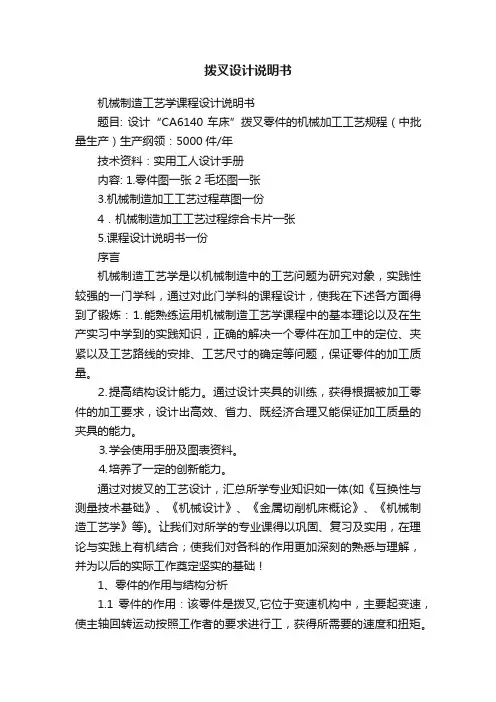

拨叉设计说明书机械制造工艺学课程设计说明书题目: 设计“CA6140车床”拨叉零件的机械加工工艺规程（中批量生产）生产纲领：5000件/年技术资料：实用工人设计手册内容: 1.零件图一张 2毛坯图一张3.机械制造加工工艺过程草图一份4．机械制造加工工艺过程综合卡片一张5.课程设计说明书一份序言机械制造工艺学是以机械制造中的工艺问题为研究对象，实践性较强的一门学科，通过对此门学科的课程设计，使我在下述各方面得到了锻炼：⒈能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确的解决一个零件在加工中的定位、夹紧以及工艺路线的安排、工艺尺寸的确定等问题，保证零件的加工质量。
⒉提高结构设计能力。
通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效、省力、既经济合理又能保证加工质量的夹具的能力。
⒊学会使用手册及图表资料。
⒋培养了一定的创新能力。
通过对拔叉的工艺设计，汇总所学专业知识如一体(如《互换性与测量技术基础》、《机械设计》、《金属切削机床概论》、《机械制造工艺学》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！1、零件的作用与结构分析1.1 零件的作用：该零件是拨叉,它位于变速机构中，主要起变速，使主轴回转运动按照工作者的要求进行工，获得所需要的速度和扭矩。
该零件是以￠25H7孔套在轴上，并用销钉经￠22孔与轴定位，拨叉脚在双联齿轮的槽中，变速操纵机构通过拨叉头部的操纵槽带动拨叉与轴一起在变速箱中滑动，拨叉脚拨动双联齿轮在花键轴上滑移，从而实现变速。
{EMBED Equation.KSEE3 \* MERGEFORMAT |1.2零件的结构分析：零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1.2.1拨叉安装孔：孔径￠25H7mm, 其形状公差遵守包容要求，表面粗糙度Ra1.6um；孔端面位置尺寸。
拨叉——课程设计说明书
湖南工业大学机械制造工艺学课程设计课题名称:拨叉零件制造工艺规程院系：机械工程学院专业：机械工程及自动化班级：姓名：学号：指导老师:课程设计任务书拨叉零件的机械加工工艺规程第一章序论第二章零件的分析------------------------ 61、零件的工艺分析--------------------- 62、毛坯的确定------------------------- 7①、毛坯种类的确定-------------------- 7②、铸件加工余量及形状的确定------------- 7③、铸件毛坯图的绘制------------------ 8第三章工艺规程的设计---------------------- 91、定位基准的选择----------------- 9①、精基准的选择-------------------- 9②、粗基准的选择-------------------- 92、工艺路线的制定----------------- -------------- 9①、确定工序的原则------------------- 10②、工序的特点--------------------- 10③、加工精度的划分-------------------- 10④、工艺方案确定------------------- 10⑤、工艺设备工装的确定----------------- 113、机械加工余量及工序尺寸与公差的确定--一——12①、加工余量、工序尺寸和公差的确定-------- 12②、确定切削用量--------------------- 16第四章工艺卡片的制定---------------------- 23第五章工序卡片的制定----------------------- 23第六章小结------------------------------- 23第七章附录（重要参考文献） --------------------- 23第一章序论21世纪现在是我国全面建设小康社会，实现国民经济增长模式根本转变，走新型工业化道路的关键时期。
拨叉设计说明书 ---第一组
拨叉设计（说明书）设计题目：拨叉设计专业：机械设计与制造班级：15机械一学号：姓名：第一组指导老师：起讫日期目录摘要III第一节拨叉机械加工工艺规程设计0一、拨叉的用途0二、拨叉的技术要求0三、审查拨叉的工艺性0第二节确定毛坯、绘制毛坯简图1一、选择毛坯 1二、确定毛坯的尺寸公差和机械加工余量1三、绘制传动轴锻造毛坯简图2第三节拟定拨叉工艺路线2一、定位基准的选择21、粗基准的选择22、精基准的选择2二、表面加工方法的确定3三、工序的集中与分散3四、工序顺序的安排3五、确定工艺路线3第四节机床设备及工艺装备的选用4一、机床设备的选用4二、工艺装备的选用4第五节加工余量、工序尺寸和公差的确定5一、铣左端面的确定5二、钻φ22的孔确定5三、拉花键的确定5四、铣角尺面的确定5五、M8螺纹孔的确定6六、18H11槽的确定6第六节切削用量、时间定额的计算6一、切削用量的计算61、左端面62. 花键底孔83.拉花键104.角尺面11螺纹孔12槽13二、时间定额的计算15第七节心得体会16第八节参考文献17第九节附录171、零件-毛坯图纸各一张172、机械加工工艺过程卡片1套173、机械加工工序的工序卡片1套 17摘要所谓机械加工工艺规程，是指规定产品或零部件机械加工工艺过程和操作方法等的工艺文件。
生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺规程来体现。
因此，机械加工工艺规程的设计是一项十分重要而又非常严肃的工作。
制订机械加工工艺规程的原则是：在一定的生产条件下，在保证持量和生产进度的前提下，能获得最好的经济效益。
制订工艺规程时，应注意以下三方面的问题：1、技术上的先进性；2、经济上的合理性；3、有良的劳动条件，避免环境污染。
第一节拨叉机械加工工艺规程设计一、拨叉的用途题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
拨叉设计说明书---第一组
拨叉设计（说明书）设计题目：拨叉设计专业：机械设计与制造班级：15机械一学号：姓名：第一组指导老师：起讫日期目录摘要 (III)第一节拨叉机械加工工艺规程设计 0一、拨叉的用途 0二、拨叉的技术要求 0三、审查拨叉的工艺性 (1)第二节确定毛坯、绘制毛坯简图 (1)一、选择毛坯 (1)二、确定毛坯的尺寸公差和机械加工余量 (2)三、绘制传动轴锻造毛坯简图 (3)第三节拟定拨叉工艺路线 (3)一、定位基准的选择 (3)1、粗基准的选择 (3)2、精基准的选择 (3)二、表面加工方法的确定 (4)三、工序的集中与分散 (4)四、工序顺序的安排 (4)五、确定工艺路线 (5)第四节机床设备及工艺装备的选用 (6)一、机床设备的选用 (6)二、工艺装备的选用 (6)第五节加工余量、工序尺寸和公差的确定 (6)一、铣左端面的确定 (6)二、钻φ22的孔确定 (7)三、拉花键的确定 (7)四、铣角尺面的确定 (7)五、M8螺纹孔的确定 (7)六、18H11槽的确定 (8)第六节切削用量、时间定额的计算 (8)一、切削用量的计算 (8)1、左端面 (8)2. 花键底孔 (11)3.拉花键 (12)4.角尺面 (13)螺纹孔 (14)槽 (15)二、时间定额的计算 (17)第七节心得体会 (19)第八节参考文献 (20)第九节附录 (20)1、零件-毛坯图纸各一张 (20)2、机械加工工艺过程卡片1套 (20)3、机械加工工序的工序卡片1套 (20)摘要所谓机械加工工艺规程，是指规定产品或零部件机械加工工艺过程和操作方法等的工艺文件。
生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺规程来体现。
因此，机械加工工艺规程的设计是一项十分重要而又非常严肃的工作。
制订机械加工工艺规程的原则是：在一定的生产条件下，在保证持量和生产进度的前提下，能获得最好的经济效益。
制订工艺规程时，应注意以下三方面的问题：1、技术上的先进性；2、经济上的合理性；3、有良的劳动条件，避免环境污染。
拨叉831007工艺设计说明书
拨叉831007工艺设计说明书
拨叉831007 工艺设计说明书
拨叉831007 工艺设计说明书
江苏技术师范学院工艺设计课程设计说明书
课程设计与综合训练题目
设计“CA604拨叉831007”零件的机械加工工艺规则
第 1 章零件分析
1.1零件的作用
题目所给零件为CA6140车床的拨叉831007。
拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ22孔与操纵机构相连，而下方的φ55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
1.2设计任务
根据所给零件的尺寸和精度要求，查阅有关手册资料，应用所学机械制造技术和机械制造装备的相关知识，设计出零件合理的加工工艺过程，制成工艺流程卡片，并写出工艺设计的说明书。
具体内容如下：
1、零件图（如图1-1） 1张
2、毛坯图（如图1-2） 1张
3、机械加工工艺过程综合卡片 1份
4、课程设计说明书 1份
3。
CA6140拨叉专用夹具设计说明书1(有全套图纸)
工艺规程及工艺装备（中批量生产）目录序言 (1)工艺规程与夹具设计过程 (2)一、设计题目,计算生产纲领及生产型 (2)二、零件的分析 (2)1．零件的作用 (2)2．零件的工艺分析 (2)三、确定毛坯的制造方法,初步确定毛坯的形状 (3)四、工艺规程设计 (3)1．定位基准的选择 (3)2．零件表面加工方法的选择 (4)3．制订工艺路线 (5)4．确定机械加工余量、工序尺寸及毛坯尺寸 (6)5．确定切削用量及基本工时 (10)5、1 工序Ⅰ端面A铣削用量及基本时间的确定 (10)5、2工序Ⅱ钻——扩孔Φ22mm (13)5、3 工序Ⅲ端面D铣削用量及基本时间的确定 (15)5、4 工序Ⅳ槽8mm的铣削用量及基本时间的确定 (17)5、5 工序Ⅴ槽18mm的铣削用量及基本时间的确定 (19)5、6 工序Ⅶ锪2X15°的倒角切削用量及基本时间的确定 (21)5、7 工序Ⅶ拉花键孔切削用量及基本时间的确定 (22)四、夹具的设计 (21)五、参考资料 (23)序言一、设计目的：现代机械制造工艺设计是宽口径机械类专业学生在学完了《机械制造技术基础》等技术基础和专业课理论之后进行的一个实践教学环节。
其目的是巩固和加深理论教学内容，培养学生综合运用所学理论，解决现代实际工艺设计问题的能力。
通过工艺规程及工艺装备设计，学生应达到：1、掌握零件机械加工工艺规程设计的能力；2、掌握加工方法及其机床、刀具及切削用量等的选择应用能力；3、掌握机床专用夹具等工艺装备的设计能力；4、学会使用、查阅各种设计资料、手册和国家标准等，以及学会绘制工序图、夹具总装图，标注必要的技术条件等。
二(3)定位误差分析由于槽的轴向尺寸的设计基准与定位基准重合，故轴向尺寸无基准不重合度误差。
径向尺寸无极限偏差、形状和位置公差，故径向尺寸无基准不重合度误差。
即不必考虑定位误差，只需保证夹具的花键心轴的制造精度和安装精度。
且工件是以内孔在心轴上定位，A端面靠在定位块上，该定位心轴的尺寸及公差一现规定为与零件内孔有公差相同，就是Ф2200.28mm。
CA6140车床拨叉831002说明书一
第一节拨叉的工艺分析及生产类型的确定 (1)1.1 拨叉的用途 (1)1.2 拨叉的技术要求 (1)1.3 审查拨叉的工艺性 (2)1.4 确定拨叉的生产类型 (2)第二节确定毛胚、绘制毛胚简图 (2)2.1 选择毛胚 (2)2.2 确定毛坯尺寸公差和机械加工余量 (2)2.2.1 公差等级 (2)2.2.2 公差带的位置 (2)2.2.3 机械加工余量 (3)2.2.4 铸件分模线形状 (3)2.2.5 零件表面粗糙度 (3)2.3 绘制拨叉铸造毛坯简图 (3)第三节拟定拨叉工艺路线 (4)3.1 定位基准的选择 (4)3.1.1 精基准的选择 (4)3.1.2 粗基准的选择 (4)3.2 各表面加工方案的确定 (4)3.3 加工阶段的划分 (5)3.4 工序的集中与分散 (5)3.5 工序顺序的安排 (5)3.5.1 机械加工工序 (5)3.5.2 辅助工序 (6)3.6 机床设备及工艺装备的选用 (6)3.6.1 机床设备的选用 (6)3.6.2 工艺装备的选用 (6)3.7 确定工艺路线 (6)第四节确定切削用量及时间定额 (6)4.1 确定切削用量 (7)4.1.1 工序十一铣操纵槽上表面 (7)4.1.2 工序九粗镗拨叉脚内表面 (7)4.1.3 工序七粗铣拨叉脚端面 (7)4.2 时间定额的计算 (7)4.2.1 基本时间t m的计算 (7)4.2.2 辅助时间t f的计算 (8)4.2.3 其他时间的计算 (8)4.2.4 单件时间定额t dj的计算 (8)第五节专用机床夹具设计 (8)5.1 确定定位元件 (8)5.2 确定对刀装置 (8)5.3 确定加紧机构 (8)5.4 夹具体简图 (9)参考文献 (10)第一节拨叉的工艺分析及生产类型的确定1.1 拨叉的用途拨叉零件用在变速器的换挡机构中。
拨叉通过叉轴孔φ25mm安装在变速叉轴上，螺栓经拨叉上M22×1.5螺纹孔与变速叉轴连接作轴向固定，拨叉脚则夹在双联变速齿轮的槽中。
拨叉的课程设计说明书
东华理工大学长江学院课程设计说明书课程题目：拨叉（CA6140车床）课程设计：学号：班级：年级：专业：系：指导教师：完成时间：目录绪论 (3)第一章拨叉零件的分析 (3)1.1 零件的作用 (3)1.2 零件的工艺分析 (3)1.3 零件图 (4)第二章工艺规程设计 (4)2.1 确定毛坯的制造形式 (4)2.2 绘制毛坯图 (4)2.3 基面的选择 (4)2.4 零件工艺路线的拟定 (5)2.5 选择机床和工装 (6)2.5.1 机床的选择 (6)2.5.2 夹具的选择 (6)2.5.3 刀具的选择 (6)2.5.4 量具的选择 (6)2.5.5 零件的加工余量和工序尺寸的确定 (6)2.6 工序切削用量的确定 (7)2.6.1 工序一粗精铣φ20φ50孔下端面 (7)2.6.2 工序二粗精铣φ32上端面 (8)2.6.3 工序三粗精铣φ50 上端面 (9)2.6.4 工序四铣凸台 (10)2.6.5 工序五钻φ20孔 (10)2.6.6 工序六镗Φ50孔 (11)2.6.7 工序七钻螺纹孔 (12)2.6.8 工序八钻φ8锥孔 (12)2.6.9 工序九铣断 (13)第三章设计总结 (14)第四章参考文献 (14)绪 论机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。
机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。
我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。
从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。
车床的拨叉位于车床变速机构中，主要起换挡，使主轴回转运动按照操作者的要求工作，获得所需要的速度和扭矩的作用。
零件下方的孔与操作机构相连，而上方的半孔则是用于所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
