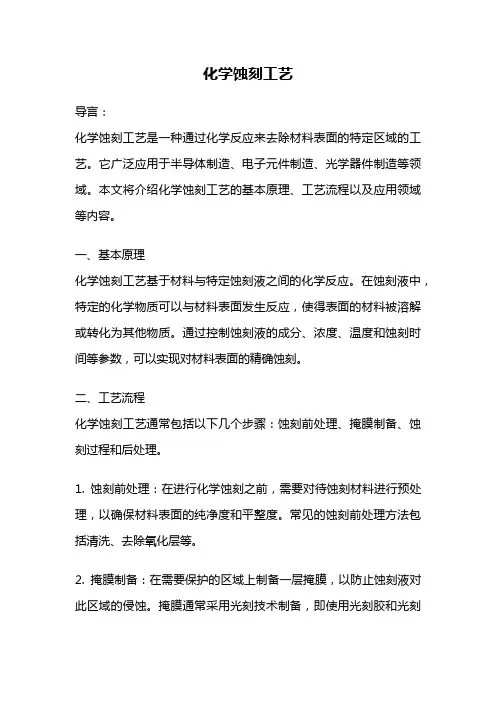

化学蚀刻工艺
化学蚀刻工艺导言：化学蚀刻工艺是一种通过化学反应来去除材料表面的特定区域的工艺。
它广泛应用于半导体制造、电子元件制造、光学器件制造等领域。
本文将介绍化学蚀刻工艺的基本原理、工艺流程以及应用领域等内容。
一、基本原理化学蚀刻工艺基于材料与特定蚀刻液之间的化学反应。
在蚀刻液中，特定的化学物质可以与材料表面发生反应，使得表面的材料被溶解或转化为其他物质。
通过控制蚀刻液的成分、浓度、温度和蚀刻时间等参数，可以实现对材料表面的精确蚀刻。
二、工艺流程化学蚀刻工艺通常包括以下几个步骤：蚀刻前处理、掩膜制备、蚀刻过程和后处理。
1. 蚀刻前处理：在进行化学蚀刻之前，需要对待蚀刻材料进行预处理，以确保材料表面的纯净度和平整度。
常见的蚀刻前处理方法包括清洗、去除氧化层等。
2. 掩膜制备：在需要保护的区域上制备一层掩膜，以防止蚀刻液对此区域的侵蚀。
掩膜通常采用光刻技术制备，即使用光刻胶和光刻机将图案转移到待蚀刻材料表面。
3. 蚀刻过程：将待蚀刻材料浸泡在预先调配好的蚀刻液中，使其与蚀刻液进行反应。
蚀刻液的选择与待蚀刻材料的性质密切相关，常见的蚀刻液包括酸性、碱性和氧化性溶液等。
蚀刻时间的控制非常重要，过长或过短的蚀刻时间都会导致蚀刻效果不理想。
4. 后处理：蚀刻完成后，需要对样品进行清洗和去除掩膜等后处理工序。
清洗可以去除蚀刻液残留，而去除掩膜可以使得样品的表面完整。
三、应用领域化学蚀刻工艺在各个领域都有广泛的应用。
1. 半导体制造：化学蚀刻工艺是半导体制造中不可或缺的工艺之一。
通过化学蚀刻，可以在晶圆表面形成导电层、绝缘层、衬底等结构，实现电路的功能。
2. 电子元件制造：化学蚀刻工艺可用于制备电子元件的金属线路、电容器等。
通过控制蚀刻液的选择和蚀刻条件，可以实现微米级或纳米级的精确蚀刻。
3. 光学器件制造：光学器件制造中的光栅、反射镜等结构常常需要使用化学蚀刻工艺来实现。
化学蚀刻可以精确控制光学器件的形状和尺寸，提高光学性能。
金属蚀刻液的使用
金属蚀刻液
相关处理有：金属蚀刻液、化学蚀刻液、蚀刻液、线路板蚀刻液、钢铁蚀刻液、钢铁化学蚀刻、模具钢化学蚀刻、不锈钢化学蚀刻。
适用于钢铁、模具钢、不锈钢、钛合金、镁合金、铜合金、铸铝的化学蚀刻加工以及金属板模图纹装饰加工。
蚀刻时间短，不堵版，不烧版，光亮。
基本信息：
１、深黄色透明液体，有轻微气味
２、PH﹤5 (酸性)
３、比重：﹥1.0
使用方法：
1、将印刷好的金属件浸泡在金属蚀刻液（原液）中，要不断地摇晃工件或者用软毛刷来回轻刷金属表面。
大约20min-30min后即可蚀刻成功。
2、蚀刻完毕，取出工件，可以进入其他工序，如：抛光、除膜等。
3、蚀刻液使用一定时间后应补充添加剂使药效恢复。
注意事项：
1、适用于耐酸感光膜。
2、不能同时蚀刻钢和铁的组合件。
蚀刻工艺流程
蚀刻工艺流程蚀刻工艺是一种常见的制造工艺，广泛应用于半导体、微电子、光电子、光学和微机械制造等领域。
蚀刻工艺通过化学溶液对材料表面进行腐蚀，从而实现对材料的精细加工和图案形成。
本文将介绍蚀刻工艺的基本流程及其在制造领域中的应用。
首先，蚀刻工艺的基本流程包括准备工作、蚀刻液配制、蚀刻、清洗和检验等步骤。
在准备工作中，需要对待加工材料进行清洗和去除表面氧化物，以保证蚀刻效果。
接下来是蚀刻液的配制，不同的材料需要选择不同的蚀刻液，而且蚀刻液的配制需要精确的配比和搅拌。
然后是蚀刻过程，将待加工材料浸泡在蚀刻液中，控制蚀刻时间和温度，直至达到所需的加工深度和形状。
蚀刻完成后，需要进行清洗，将蚀刻液残留物和产生的废料清洗干净，最后是对加工效果进行检验，确保加工质量符合要求。
蚀刻工艺在半导体制造中有着广泛的应用。
在半导体器件的制造过程中，需要通过蚀刻工艺来形成导电通路和绝缘层，以及定义器件的形状和尺寸。
蚀刻工艺可以实现对半导体材料的精细加工，从而提高器件的性能和可靠性。
此外，在微电子和光电子领域，蚀刻工艺也被广泛应用于制造微米级别的器件和结构，如微型光栅、微型透镜和微型传感器等。
蚀刻工艺的高精度和高可控性，使得微纳加工成为可能，推动了微纳技术的发展和应用。
除了在半导体和光电子领域，蚀刻工艺还在光学和微机械制造中发挥着重要作用。
在光学制造中，蚀刻工艺可以用于制作光学元件的表面结构，如光栅、衍射光栅和微透镜阵列等，以实现光学信号的调制和处理。
而在微机械制造中，蚀刻工艺可以用于制作微型机械结构和器件，如微型泵、微型阀和微型齿轮等，以实现微型机械系统的集成和微型机械运动的控制。
总之，蚀刻工艺是一种重要的制造工艺，通过化学溶液对材料表面进行精细加工和图案形成。
蚀刻工艺的基本流程包括准备工作、蚀刻液配制、蚀刻、清洗和检验等步骤。
在半导体、微电子、光电子、光学和微机械制造等领域中有着广泛的应用，推动了相关领域的发展和技术进步。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蚀刻液分类及工艺流程
一、目前PCB业界使用的蚀刻液类型有六种类型：
酸性氯化铜碱性氯化铜氯化铁过硫酸铵硫酸/铬酸硫酸/双氧水蚀刻液前三种常用。
二、各种蚀刻液特点
酸性氯化铜蚀刻液
1) 蚀刻机理：Cu+CuCl2→Cu2Cl2 Cu2Cl2+4Cl-→2(CuCl3)2-
2) 影响蚀刻速率的因素：影响蚀刻速率的主要因素是溶液中Cl-、Cu+、Cu2+的含量及蚀刻液的温度等。
a、Cl-含量的影响：溶液中氯离子浓度与蚀刻速率有着密切的关系，当盐酸浓度升高时，蚀刻时间减少。
在含有6N的HCl溶液中蚀刻时间至少是在水溶液里的1/3，并且能够提高溶铜量。
但是，盐酸浓度不可超过6N，高于6N盐酸的挥发量大且对设备腐蚀，并且随着酸浓度的增加，氯化铜的溶解度迅速降低。
添加Cl-可以提高蚀刻速率，原因是：在氯化铜溶液中发生铜的蚀刻反应时，生成的Cu2Cl2不易溶于水，则在铜的表面形成一层氯化亚铜膜，这种膜能够阻止反应的进一步进行。
过量的Cl-能与Cu2Cl2络合形成可溶性的络离子(CuCl3)2-，从铜表面上溶解下来，从而提高了蚀刻速率。
b、Cu+含量的影响：根据蚀刻反应机理，随着铜的蚀刻就会形成一价铜离子。
较微量的Cu+就会显著的降低蚀刻速率。
所以在蚀刻操作中要保持Cu+的含量在一个低的范围内。
c、Cu2+含量的影响：溶液中的Cu2+含量对蚀刻速率有一定的影响。
一般情况下，溶液中Cu2+浓度低于2mol/L时，蚀刻速率较低；在2mol/L时速率较高。
随着蚀刻反应的不断进行，蚀刻液中铜的含量会逐渐增加。
当铜含量增加到一定浓度时，蚀刻速率就会下降。
为了保持蚀刻液具有恒定的蚀刻速率，必须把溶液中的含铜量控制在一定的范围内。
d、温度对蚀刻速率的影响：随着温度的升高，蚀刻速率加快，但是温度也不宜过高，一般控制在45~55℃范围内。
温度太高会引起HCl过多地挥发，造成溶液组分比例失调。
另外，如果蚀刻液温度过高，某些抗蚀层会被损坏。
碱性氯化铜蚀刻液
1) 蚀刻机理：CuCl2+4NH3→Cu(NH3)4Cl2
Cu(NH3)4Cl2+Cu→2Cu(NH3)2Cl
2) 影响蚀刻速率的因素：蚀刻液中的Cu2+浓度、pH值、氯化铵浓度以及蚀刻液的温度对蚀刻速率均有影响。
a、Cu2+离子浓度的影响：Cu2+是氧化剂，所以Cu2+的浓度是影响蚀刻速率的主要因素。
研究铜浓度与蚀刻速率的关系表明：在0~82g/L时，蚀刻时间长；在82~120g/L时，蚀刻速率较低，且溶液控制困难；在135~165g/L时，蚀刻速率高且溶液稳定；在165~225g/L时，溶液不稳定，趋向于产生沉淀。
b、溶液pH值的影响：蚀刻液的pH值应保持在8.0~8.8之间，当pH值降到8.0以下时，一方面对金属抗蚀层不利；另一方面，蚀刻液中的铜不能被完全
络合成铜氨络离子，溶液要出现沉淀，并在槽底形成泥状沉淀，这些泥状沉淀能在加热器上结成硬皮，可能损坏加热器，还会堵塞泵和喷嘴，给蚀刻造成困难。
如果溶液pH值过高，蚀刻液中氨过饱和，游离氨释放到大气中，导致环境污染；同时，溶液的pH值增大也会增大侧蚀的程度，从而影响蚀刻的精度。
c、氯化铵含量的影响：通过蚀刻再生的化学反应可以看出：[Cu(NH3)2]+的再生需要有过量的NH3和NH4Cl存在，如果溶液中缺乏NH4Cl，大量的[Cu(NH3)2]+得不到再生，蚀刻速率就会降低，以致失去蚀刻能力。
所以，氯化铵的含量对蚀刻速率影响很大。
随着蚀刻的进行，要不断补加氯化铵。
d、温度的影响：蚀刻速率与温度有很大关系，蚀刻速率随着温度的升高而加快。
蚀刻液温度低于40℃，蚀刻速率很慢，而蚀刻速率过慢会增大侧蚀量，影响蚀刻质量；温度高于60℃，蚀刻速率明显增大，但NH3的挥发量也大大增加，导致污染环境并使蚀刻液中化学组分比例失调。
故温度一般控制在45~55℃为宜。
氯化铁蚀刻液
1) 蚀刻机理：FeCl3+Cu→FeCl2+CuCl FeCl3+CuCl→FeCl2+CuCl2 CuCl2+Cu→2 CuCl
2) 影响蚀刻速率的因素：
a、Fe3+浓度的影响：Fe3+的浓度对蚀刻速率有很大的影响。
蚀刻液中Fe3+浓度逐渐增加，对铜的蚀刻速率相应加快。
当所含超过某一浓度时，由于溶液粘度增加，蚀刻速率反而有所降低。
b、蚀刻液温度的影响：蚀刻液温度越高，蚀刻速率越快，温度的选择应以不损坏抗蚀层为原则，一般在40~50℃为宜。
c、盐酸添加量的影响：在蚀刻液中加入盐酸，可以抑制FeCl3水解，并可提高蚀刻速率，尤其是当溶铜量达到37.4g/L后，盐酸的作用更明显。
但是盐酸的添加量要适当，酸度太高，会导致液态光致抗蚀剂涂层的破坏。
d、蚀刻液的搅拌：静止蚀刻的效率和质量都是很差的，原因是在蚀刻过程中在板面和溶液里会有沉淀生成，而使溶液呈暗绿色，这些沉淀会影响进一步的蚀刻。
过硫酸铵蚀刻液
蚀刻机理：Cu+(NH4)2S2O8→CuSO4+(NH4)2SO4
(NH4)2S2O8+H2O→H2SO4+(NH4)2SO4+(O) Cu+(O) +
H2SO4→CuSO4+H2O 若添加银作为催化剂，Ag++ S2O82-→2SO42-+ Ag3+ Ag3++Cu→Cu2++ Ag+
硫酸/铬酸蚀刻液
蚀刻机理：CrO3+H2O→H2CrO4
2H2CrO4+3Cu→Cr2O3+3CuO+2H2O
Cr2O3+3CuO+6H2SO4→Cr2(SO4)3+3CuSO4+6H2O 总反应式为：
2CrO3+3Cu+6H2SO4→Cr2(SO4)3+3CuSO4+6H2O
硫酸/双氧水蚀刻液
蚀刻机理：H2O2→H2O+(O) Cu+(O) →CuO CuO+H2SO4→H2O+CuSO4
总反应式为：Cu+H2O2+H2SO4→2H2O+CuSO4
蚀刻工艺流程
应用酸性蚀刻液进行蚀刻的典型工艺流程如下：
印制正图像的印制板→检查修版→碱性清洗（可选择）→水洗→表面微蚀刻（可选择）→水洗→检查→酸性蚀刻→水洗→酸性清洗例如5%～10%HCl→水洗→吹干→检查→去膜↑ 再生
单面板和减成法及内层芯板蚀刻大多采用酸性蚀刻。
应用碱性蚀刻液进行蚀刻的典型工艺流程如下：
镀覆金属抗蚀层的印制板→去膜→水洗→吹干→检查修版→碱性蚀刻→用不含Cu2+的补加液二次蚀刻→水洗→吹干→检查
对于酸性蚀刻无法制作的板，采用碱性蚀刻，例如封孔能力超过了制程能力等。
一般的抗蚀层采用的是镀上一层锡。
