称重传感器接线的步骤
多称重传感器接线原理
多称重传感器接线原理今天咱们来唠唠多称重传感器接线这个事儿，可有趣着呢！咱先得知道称重传感器是个啥。
你就把它想象成一个特别机灵的小助手，能感知重量的那种。
一个称重传感器就挺厉害的了，但是有时候呢，一个不够用呀，就像一个人搬不动太重的东西，得好多人一起，这时候就需要多个称重传感器啦。
那这些传感器怎么接线呢？这就像是在给它们搭一个小网络，让它们能一起愉快地工作。
一般来说，多称重传感器接线有几种常见的方式呢。
有一种是并联接线。
这就好比是几个小伙伴手拉手，一起把力量往一个方向使。
在并联接线的时候呀，每个传感器的输出线就像它们伸出的小胳膊，要接到一起呢。
比如说，传感器的正输出线都接到一起，负输出线也都接到一起。
这样做的好处是啥呢？就像是大家齐心协力，能把重量信号很好地汇总起来。
而且呢，如果其中一个传感器有点小毛病，其他的还能继续工作，就像一个团队里，有个小伙伴偶尔状态不好，但是大家还能一起完成任务。
还有串联接线呢。
这就有点像把传感器们串成一串小珠子。
一个传感器的输出接到下一个传感器的输入，这样一个接一个地串起来。
不过这种接线方式要求就比较高啦，如果其中一个传感器出问题，就像串珠子的线断了一颗珠子，整个线路可能就不太灵光了。
但是它也有优点哦，在一些特定的情况下，能更好地调整信号的传递呢。
不管是并联还是串联，在接线的时候都得特别小心那些电线的连接。
你想啊，这电线就像是传感器之间的小管道，要是接得不好，信号就像水在破了的管道里一样，到处乱流，那就不准确啦。
要确保电线连接牢固，不能松松垮垮的。
就像我们系鞋带，要是系得松，走着走着就开了，那可不行。
在实际接线的时候，还有一个很重要的东西叫接线盒。
这个接线盒可就像是传感器们的小管家。
它把各个传感器的线都集中到一起，然后进行合理的安排。
比如说，它可以对各个传感器传来的信号进行调整，让它们更均衡。
如果有某个传感器传来的信号有点偏差，接线盒就能像个小魔法师一样，把这个偏差纠正过来。

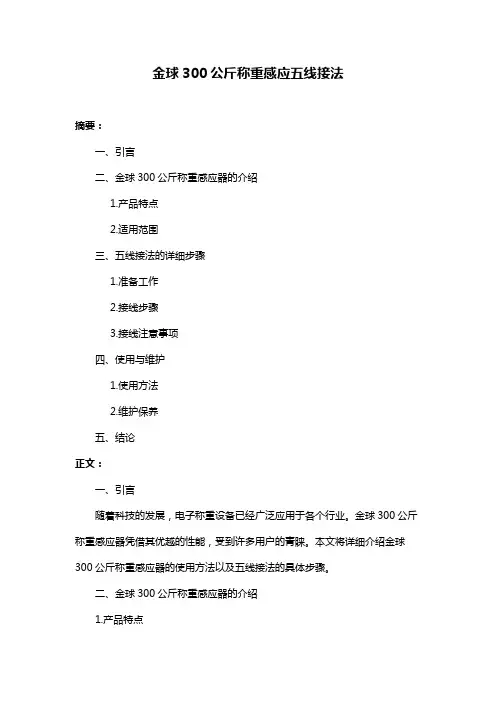

金球300公斤称重感应五线接法
金球300公斤称重感应五线接法摘要：一、引言二、金球300公斤称重感应器的介绍1.产品特点2.适用范围三、五线接法的详细步骤1.准备工作2.接线步骤3.接线注意事项四、使用与维护1.使用方法2.维护保养五、结论正文：一、引言随着科技的发展，电子称重设备已经广泛应用于各个行业。
金球300公斤称重感应器凭借其优越的性能，受到许多用户的青睐。
本文将详细介绍金球300公斤称重感应器的使用方法以及五线接法的具体步骤。
二、金球300公斤称重感应器的介绍1.产品特点金球300公斤称重感应器具有高精度、高稳定性、抗干扰能力强等特点。
适用于各种恶劣环境，如高温、高湿、粉尘等，满足不同行业的需求。
2.适用范围金球300公斤称重感应器广泛应用于工业生产、仓储物流、商业零售等领域，可实现快速、准确地称重。
三、五线接法的详细步骤1.准备工作在接线前，请确保金球300公斤称重感应器已安装在合适的位置，并检查接线盒内是否有随机附带的接线图。
2.接线步骤（1）将红色线连接到电源正极（+24V）。
（2）将黑色线连接到电源负极（-24V）。
（3）将黄色线连接到信号输出端。
（4）将绿色线连接到信号输入端。
（5）将白色线连接到地线。
3.接线注意事项（1）接线时，请确保线材无破损，接线端子紧密接触。
（2）接线顺序要严格按照接线图进行，避免接错线导致设备故障。
（3）接线完毕后，请检查接线是否牢固，避免因松动导致信号不稳定。
四、使用与维护1.使用方法（1）开启电源，待显示器显示稳定的数值后，即可进行称重操作。
（2）在称重过程中，请勿晃动设备，以免影响称重结果。
2.维护保养（1）定期检查称重感应器的接线，确保接线牢固。
（2）保持设备清洁，避免粉尘、水汽等影响设备的正常工作。
（3）定期对设备进行校准，以保证称重结果的准确性。
五、结论金球300公斤称重感应器采用五线接法，操作简单，使用方便。
称重传感器的接线和安装问题讲解
称重传感器的接线和安装问题讲解一、概述称重传感器作为一种重要的测量设备，在工业生产中有着广泛的应用。
其接线和安装问题直接影响着称重设备的测量精度和稳定性。
正确的接线和安装方法对于保证称重设备的正常运行至关重要。
二、称重传感器的分类称重传感器按照其测量原理和结构形式可以分为电阻应变式称重传感器、电容式称重传感器、压阻式称重传感器等。
在接线和安装过程中，各种类型的称重传感器都有一定的差异。
1. 电阻应变式称重传感器：该种传感器通过应变片产生的电阻变化来完成测量。
在接线时，需注意应变片接线的顺序和方式，避免因为错误的接线而影响测量的准确性。
2. 电容式称重传感器：电容式称重传感器利用电容的变化来完成测量。
在安装时，需要保证传感器与被测物体之间的安装固定稳定，以免由于震动或者移位导致读数的偏差。
3. 压阻式称重传感器：该种传感器利用压阻效应完成测量。
在接线时，需要注意对电阻器的接线方式，并确保电路的稳定性和可靠性。
三、称重传感器的接线方法正确的接线方法是保证称重传感器测量准确性和稳定性的重要保障。
根据不同类型的称重传感器，其接线方法也有所不同。
1. 电阻应变式称重传感器的接线方法：（1）首先将应变片的电阻片和补偿电阻连接至电桥电路中，确保连接的稳定性；（2）然后将电桥电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。
2. 电容式称重传感器的接线方法：（1）首先将电容传感器的电极接入电容测量电路中；（2）接着将电容测量电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。
3. 压阻式称重传感器的接线方法：（1）将压阻传感器的阻值接入电压分压电路中以完成信号的变换；（2）接着将电压分压电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。
四、称重传感器的安装注意事项称重传感器的安装是保证其正常工作的关键步骤，正确的安装方法可以有效减小误差并提高测量精度。
常见的称重传感器接线图和接线问题
常见的称重传感器接线图和接线问题龙芯JY500A配料仪表内置的称重传感器接线图传感器接线法分六线制和四线制两种（如图3-2）。
该JY500A仪表设备只接受四线制接法。
64JY500A系列仪表的称重传感器接线端子定义B9F汽车衡称重传感器接线图H3C-S型梁式称重传感器的接线方式称重传感器接线的常见问题在称重传感器接线中,电源接线（EXC-,EXC+)与传感器线（SENSE-,SENSE+)二者有什么区别？参考回答：1、传感器的出线有4线和6线两种2、模块或称重变送器的接线也有4线和6线两种你要接4线还是6线首先要看你的硬件要求是如何的，原则当然应该是：能接6线的不接4线，必须接4线的就要进行短接。
一般的称重传感器都是六线制的，当接成四线制时，电源接线（EXC-,EXC+)与传感器线（SENSE-,SENSE+)就分别短接了。
传感器线（SENSE-,SENSE+)不是传感器的输出信号接线！！输出信号接线是SIG+和SIG-?EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电压。
每个称重传感器都有一个mV/V的特性，它输出的mV信号与接收到的电压密切相关，SENS+和SENS-实际上是称重模块内的一个高阻抗回路，可以将称重模块实际接收到的电压反馈给称重模块。
假设EXC+和EXC-为10V,线路损耗0.5V，传感器2mV/V，实际上传感器输出最大信号为(10-0.5)*2=19mV，而不是?20mV。
此时称重模块内部就会把19mV作为最大量程，前提是传感器必须通过反馈回路把实际电压反馈给称重模块。
在称重模块上将EXC+与SENS+短接，EXC-与SENS-短接，仅限于传感器与称重模块距离较近，电压损耗非常小的场合，否则测量存在误差。
3个称重传感器与仪表连接的接线方法
谢 谢！

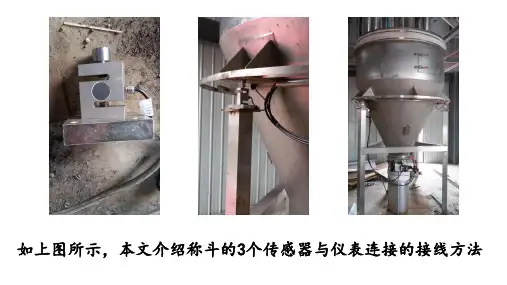

如上图所示，本文介绍称斗的3个传感器与仪表连接的接线方法
称斗所承受的总重量是由3个传感器各自的测量值累加起来的，该 累加值通过仪表显示出来。仪表如下图示：
传感器电缆介绍
符号 +EXC、 -EXC +SEN、 -SEN +SIG、 -SIG
SHIELD
含义
激励，即称重仪表供给传感器 的直流电源。 反馈，即传感器将实际接收到 的电压值反馈给称重仪表。 信号，即传感器的输出信号， 输出至称重仪表。 屏蔽线
3个传感器与仪表连接方法一：
（1）通过接线盒连接,传感器5 根线与称重仪表连接方法如右 图示。请注意，在仪表处， +EXC与+SEN短接，-EXC与-SEN 短接。
(2) 接线盒连接，传感器7根线 与称重仪表接线图如右图示：
3个传感器与仪表连接方法二：
如果没有传感器接线盒， 或者传感器接线盒坏了， 传感器与仪表该如何接线？

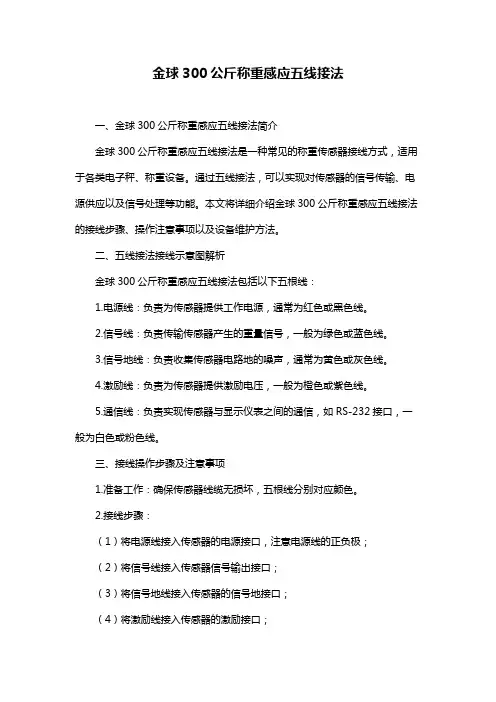

金球300公斤称重感应五线接法
金球300公斤称重感应五线接法一、金球300公斤称重感应五线接法简介金球300公斤称重感应五线接法是一种常见的称重传感器接线方式，适用于各类电子秤、称重设备。
通过五线接法，可以实现对传感器的信号传输、电源供应以及信号处理等功能。
本文将详细介绍金球300公斤称重感应五线接法的接线步骤、操作注意事项以及设备维护方法。
二、五线接法接线示意图解析金球300公斤称重感应五线接法包括以下五根线：1.电源线：负责为传感器提供工作电源，通常为红色或黑色线。
2.信号线：负责传输传感器产生的重量信号，一般为绿色或蓝色线。
3.信号地线：负责收集传感器电路地的噪声，通常为黄色或灰色线。
4.激励线：负责为传感器提供激励电压，一般为橙色或紫色线。
5.通信线：负责实现传感器与显示仪表之间的通信，如RS-232接口，一般为白色或粉色线。
三、接线操作步骤及注意事项1.准备工作：确保传感器线缆无损坏，五根线分别对应颜色。
2.接线步骤：（1）将电源线接入传感器的电源接口，注意电源线的正负极；（2）将信号线接入传感器信号输出接口；（3）将信号地线接入传感器的信号地接口；（4）将激励线接入传感器的激励接口；（5）若具备通信功能，将通信线接入显示仪表的通信接口。
3.注意事项：（1）接线时务必确保线缆牢固，防止松动；（2）避免线缆相互缠绕，以免影响信号传输；（3）接线完成后，进行设备通电测试，确保传感器正常工作。
四、设备维护与故障排查1.定期检查传感器线缆接头，确保连接牢固，避免因接头松动导致的故障；2.保持传感器周围环境干燥，防止潮湿导致电路损坏；3.定期清洁传感器表面，避免灰尘、油污等影响称重精度；4.遇到故障时，可先检查线缆接头、电源线、信号线等，排除接触不良等原因；5.若仍无法解决问题，建议联系设备厂家或专业人员进行检修。
通过以上金球300公斤称重感应五线接法的介绍，希望能帮助大家更好地理解和使用这种接线方式。
在实际操作过程中，注意遵循接线步骤和注意事项，确保设备正常运行。
金球300公斤称重感应五线接法
金球300公斤称重感应五线接法
（实用版）
目录
1.金球 300 公斤称重感应五线接法概述
2.五线接法的具体步骤
3.五线接法的优点与应用范围
正文
一、金球 300 公斤称重感应五线接法概述
金球 300 公斤称重感应五线接法是一种电子称重系统的连接方式，适用于需要精确测量物体重量的场合。
该方法通过将传感器、电源、负载以及信号处理电路等部分连接起来，实现对物体重量的精确测量。
其中，五线接法是金球 300 公斤称重感应中常用的一种连接方式，具有稳定性好、精度高等优点。
二、五线接法的具体步骤
五线接法的具体接线步骤如下：
1.首先，将电源正极与传感器的正极相连接。
2.其次，将电源负极与传感器的负极相连接。
3.然后，将传感器的输出信号线与信号处理电路的输入端相连接。
4.接着，将信号处理电路的输出端与负载（如显示器）的输入端相连接。
5.最后，将信号处理电路的公共接地端与传感器的公共接地端以及负载的公共接地端相连接。
三、五线接法的优点与应用范围
五线接法具有以下优点：
1.抗干扰能力强：五线接法能有效抑制来自电源、传感器等部分的干扰信号，提高系统的稳定性。
2.测量精度高：五线接法能够实现较高的测量精度，满足对物体重量的精确要求。
3.适用范围广泛：五线接法适用于各种电子称重系统，如金球 300 公斤称重感应等。
称重传感器的接线方法
称重传感器的接线方法一般的称重传感器都是六线制的，当接成四线制时，电源线(EXC-，EXC+)与反馈线(SEN-，SEN+)就分别短接了。
SEN+和SEN-是补偿线路电阻用的。
SEN+和EXC+是通路的，SEN-和EXC-是通路的。
EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电压。
每个称重传感器都有一个mV/V的特性，它输出的mV信号与接收到的电压密切相关，SENS+和SENS-实际上是称重传感器内的一个高阻抗回路，可以将称重模块实际接收到的电压反馈给称重模块。
假设EXC+和EXC-为10V,线路损耗，传感器2mV/V，实际上传感器输出相当大信号为()*2=19mV，而不是20mV。
此时称重传感器内部就会把19mV作为相当大量程，前提是传感器必须通过反馈回路把实际电压反馈给称重模块。
在称重传感器上将EXC+与SENS+短接，EXC-与SENS-短接，限定于传感器与称重模块距离较近，电压损耗非常小的场合，否则测量存在误差安装注意事项：1、称重传感器要轻拿轻放，尤其对于用合金铝材料作为弹性体的小容量传感器，任何振动造成的冲击或者跌落，都很有可能造成很大的输出误差。
比如，悬臂梁式称重传感器有些就是用铝做的2、设计加载装置及安装时应保证加载力的作用称重传感器受力轴线重合，使倾斜负荷和偏心负荷的影响减至相当小，尤其是在板环式称重传感器的应用上，应该注意拉力的方向和其受力方向平行;3、在水平调整方面。
如果使用的是称重传感器的话，其底座的安装平面要使用水平仪调整直到水平;如果是多个传感器同时测量的情况，那么它们底座的安装面要尽量保持在一个水平面上，这样做的目的主要是为了保证每个传感器所承受的力量基本一致。
用桥式称重传感器来组成的台秤或者地磅秤均需要考虑这一点;4、按照其说明中称重传感器的量程选定来确定所用传感器的额定载荷。
5、为防止化学腐蚀.安装时宜用凡士林涂称重传感器外表面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）称重传感器接口是一个7孔的接头，与现场的称重传感器接线方法有六线制和四线制两种，此系统采用四线制连接，1和2、3和4依次短接，而且将现场的三个传感器并联起来使用。
（2）设定点接口通连接了一个5位码盘设定器，端子号6、5、4、3、2
分别对应千百十个和十分位，27、28、29、30是8421编码的寻址数据，用于终值设置。
F701既可以通过面板按键组合设置终值也可以通过连接外部设定器设置，通过按键组合可切换，本系统即为后者，可对终值以100g为单位进行修正。
（3）控制信号输入/输出接口用以连接外部信号输入和控制信号输出，从PLC送来3个信号，分别为去皮重（端子号4）、皮重复位（端子号5）和数据保持（端子号14）;每次称量前先去皮重，此时净重立即设置为零，到称量终值后数据保持，放料结束后再皮重复位，即再取消去皮操作，此时毛重和净重为同一数值，这样可保证每次称量的切片的净重量。
送到PLC有5个信号，分别为接近零（端子号6）、预置值（端子号7）、落差值（端子号9）、不足（端子号10）、过量（端子号11）、上限（端子号19）。
实际参数设置如下：上限值为1200kg，下限值为0kg，接近零为10kg，预置值1和2均为30kg（F701支持三档投料，此系统只用两档，所以预置值2信号未用），落差值为1.7kg，过量和不足均为0.8kg，终值为1000kg。
在PLC程序中落差值这一信号有时也当作终值信号使用，因为重量到落差值时关闭控制门结束投料，时间上只存在阀门关闭用时的间隔，此值的大小就是关闭控制门后还没有落到料斗内的切片重量。
实际使用中即为（码盘设定器设为1000.0时）：重量在970kg（1000.0-30）前为快投料，在970kg 时转为慢投料，在998.3kg（1000.0-1.7）时关闭控制门，这1.7kg就是落差量，理论上此时料斗内的切片量恰为1000kg;在排料过程时重量到了10kg时再延时5s关闭排料门即能确保料已排净，可进行下一步操作。
（4）质量输出接口可以将每次称量的终值数，以4-20mA模拟信号的形式送出，此系统设置为0mA对应0kg，20mA对应1200kg。
