基于EWB的数字电路设计
ewb在《数字电路》教学中的应用
ewb在《数字电路》教学中的应用
数字电路是当今最流行的电子设备设计领域，其重要性无可阻挡。
因此，普及和发展数字电路的知识对求职者是至关重要的事情，也是学术和专业水平的评估方法之一。
在如今的教育中，电子设计工具是一个不可缺少的部分，它可以帮助用户更快地深入地理解电子技术。
EWB就是电子设计自动化（EDA）工具中的一种，EWB可以帮助用户建立电路，并仿真分析电路特性。
EWB是从NEC实验室开发的。
它提供了丰富的组件库和仿真工具，可以帮助用户快速、简单地完成设计和仿真。
此外，它还提供实验教程，一些实用工具，还有许多可视化电路设计功能。
用户可以使用EWB实现复杂的数字电路，如锁存器、移位箱、以及其他相关补偿等，并实现仿真分析。
对于学生来说，这是一个很好的机会，可以深入地理解数字电路技术，而不用过多担心试验失败及设计失败等问题。
有很多国外大学正在努力推广EWB的使用，并鼓励学生使用EWB进行学习。
VWB工具也可以作为一个很好的辅助教学工具，它不仅可以提高学生的学习效率，而且可以为教师提供一个收集学生作业的快速、便捷的办法。
此外，EWB还可以帮助教师更准确地了解学生的学习进度，更好地指导学生学习，帮助学生更好地掌握数字电路，并运用EWB对学生所做的作业进行评估。
总之，EWB是一个有效的电子设计自动化（EDA）工具，可以帮助学生快速完成设计，有助于更好地理解数字电路，不仅可以提高学生的学习效率，而且可以帮助教师更好地评估学生的学习水平。
因此，EWB可以说是数字电路教学中最重要的一环，它的用处将可能会越来越多，随着数字电路的发展及技术的飞速发展。
EWB仿真软件在数字电路教学中的应用探讨
EWB仿真软件在数字电路教学中的应用探讨随着科技的不断发展，教育模式正经历着深刻变革。
越来越多的教育工作者和学生们意识到，尝试运用现代化技术工具是使教学更加生动、直观和有效的好方法。
在数字电路教学中，仿真软件已经成为了教学的重要工具，EWB(电子工程师的工作台)仿真软件是其中的佼佼者，它可以帮助学生更好的掌握数字电路知识。
因此，本文将探讨EWB仿真软件在数字电路教学中的应用。
一、数字电路教学中存在的问题传统的数字电路教学经常面临以下问题：1.学生过于依赖理论知识，对于实际应用场景的理解不够深入。
2.数字电路的实验中需要使用大量的硬件设备，成本高昂。
3.实验室的硬件设施不够完备，实验过程的稳定性的不足。
4.学生的学习效率存在不同程度的差异，没有办法满足每个学生的学习需求。
以上问题都会对学生学习数字电路知识造成阻碍，进一步限制了课程的质量和效率。
但是通过使用数字电路仿真软件可以解决这些问题。
二、EWB仿真软件的简介EWB仿真软件是一款专门打造的数字电路仿真软件，它能够准确的模拟数字电路的工作，通过其提供的绘图和引脚功能来构建各种数字电路。
使用EWB仿真软件，学生能够直观的了解数字电路、学习电路设计，并在不需要其他硬件设备的情况下进行各种数字电路实验。
对于电子工程专业的学生，EWB仿真软件肯定是一个必不可少的工具，能够帮助他们提高电路设计和分析的能力，以应对各种实际应用场景。
同时，它也能在很大程度上方便教师进行教学，优化教学内容。
三、数字电路仿真软件的应用1.实验场景的构建因为硬件成本等问题，实验室环境只能建立少量数字电路实验，因此，为了更好的帮助学生掌握数字电路相关知识，数字电路仿真软件可以提供更多的实验环境。
使用EWB仿真软件，学生可以在电脑上使用虚拟实际器件和电路图进行实验，直观的展示电路的工作过程。
通过这个场景的建立，学生可以实际的观察数字电路的运作过程。
而且，在使用EWB仿真软件时，学生可以轻松地更改电路设计和参数,通过这种方式，学生可以更有针对性地改进电路设计，更好的理解实验过程。
ewb电路课程设计

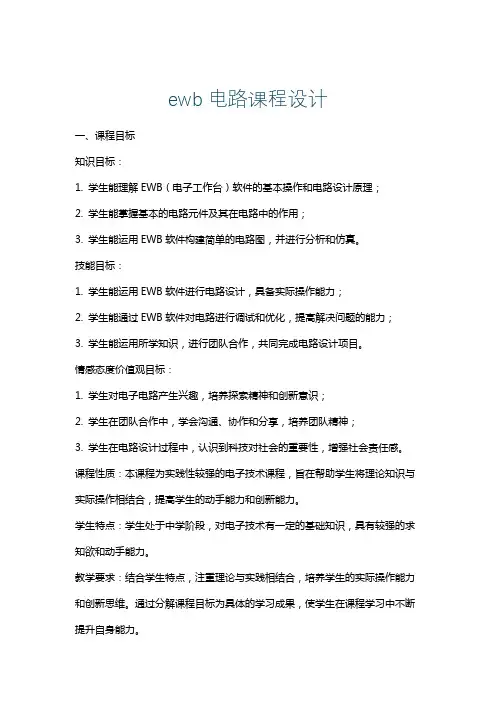

ewb电路课程设计一、课程目标知识目标：1. 学生能理解EWB（电子工作台）软件的基本操作和电路设计原理；2. 学生能掌握基本的电路元件及其在电路中的作用；3. 学生能运用EWB软件构建简单的电路图，并进行分析和仿真。
技能目标：1. 学生能运用EWB软件进行电路设计，具备实际操作能力；2. 学生能通过EWB软件对电路进行调试和优化，提高解决问题的能力；3. 学生能运用所学知识，进行团队合作，共同完成电路设计项目。
情感态度价值观目标：1. 学生对电子电路产生兴趣，培养探索精神和创新意识；2. 学生在团队合作中，学会沟通、协作和分享，培养团队精神；3. 学生在电路设计过程中，认识到科技对社会的重要性，增强社会责任感。
课程性质：本课程为实践性较强的电子技术课程，旨在帮助学生将理论知识与实际操作相结合，提高学生的动手能力和创新能力。
学生特点：学生处于中学阶段，对电子技术有一定的基础知识，具有较强的求知欲和动手能力。
教学要求：结合学生特点，注重理论与实践相结合，培养学生的实际操作能力和创新思维。
通过分解课程目标为具体的学习成果，使学生在课程学习中不断提升自身能力。
二、教学内容1. EWB软件基本操作：介绍EWB软件的界面、菜单、工具栏等基本功能，使学生熟悉软件操作环境。
- 教材章节：第一章 电子工作台软件概述- 内容列举：软件安装与启动、界面布局、基本操作方法。
2. 电路元件与电路图的绘制：讲解常见的电路元件及其属性，教授如何绘制电路图。
- 教材章节：第二章 电路元件与电路图的绘制- 内容列举：电阻、电容、电感、二极管、三极管等元件的识别与使用；电路图的绘制方法。
3. 电路分析与仿真：介绍如何运用EWB软件对电路进行分析和仿真，掌握电路特性。
- 教材章节：第三章 电路分析与仿真- 内容列举：节点分析、环路分析、交流分析、瞬态分析等；仿真结果的查看与解读。
4. 电路设计与优化：教授如何运用EWB软件进行电路设计与优化，提高电路性能。
基于ewb课程设计

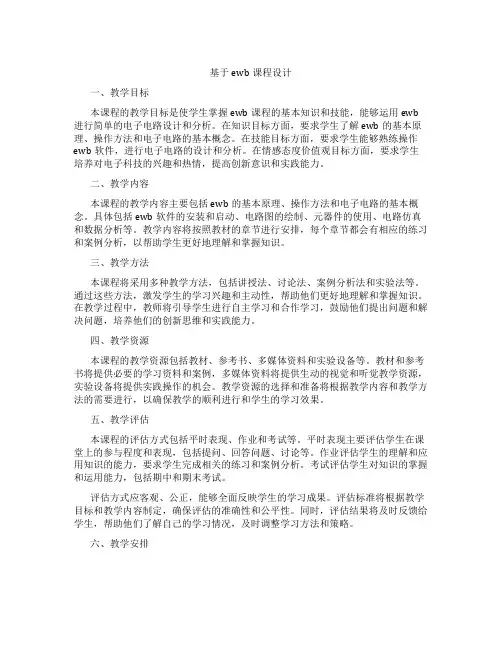

基于ewb课程设计一、教学目标本课程的教学目标是使学生掌握ewb课程的基本知识和技能，能够运用ewb 进行简单的电子电路设计和分析。
在知识目标方面，要求学生了解ewb的基本原理、操作方法和电子电路的基本概念。
在技能目标方面，要求学生能够熟练操作ewb软件，进行电子电路的设计和分析。
在情感态度价值观目标方面，要求学生培养对电子科技的兴趣和热情，提高创新意识和实践能力。
二、教学内容本课程的教学内容主要包括ewb的基本原理、操作方法和电子电路的基本概念。
具体包括ewb软件的安装和启动、电路图的绘制、元器件的使用、电路仿真和数据分析等。
教学内容将按照教材的章节进行安排，每个章节都会有相应的练习和案例分析，以帮助学生更好地理解和掌握知识。
三、教学方法本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
通过这些方法，激发学生的学习兴趣和主动性，帮助他们更好地理解和掌握知识。
在教学过程中，教师将引导学生进行自主学习和合作学习，鼓励他们提出问题和解决问题，培养他们的创新思维和实践能力。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备等。
教材和参考书将提供必要的学习资料和案例，多媒体资料将提供生动的视觉和听觉教学资源，实验设备将提供实践操作的机会。
教学资源的选择和准备将根据教学内容和教学方法的需要进行，以确保教学的顺利进行和学生的学习效果。
五、教学评估本课程的评估方式包括平时表现、作业和考试等。
平时表现主要评估学生在课堂上的参与程度和表现，包括提问、回答问题、讨论等。
作业评估学生的理解和应用知识的能力，要求学生完成相关的练习和案例分析。
考试评估学生对知识的掌握和运用能力，包括期中和期末考试。
评估方式应客观、公正，能够全面反映学生的学习成果。
评估标准将根据教学目标和教学内容制定，确保评估的准确性和公平性。
同时，评估结果将及时反馈给学生，帮助他们了解自己的学习情况，及时调整学习方法和策略。
利用EWB的数字电路设计

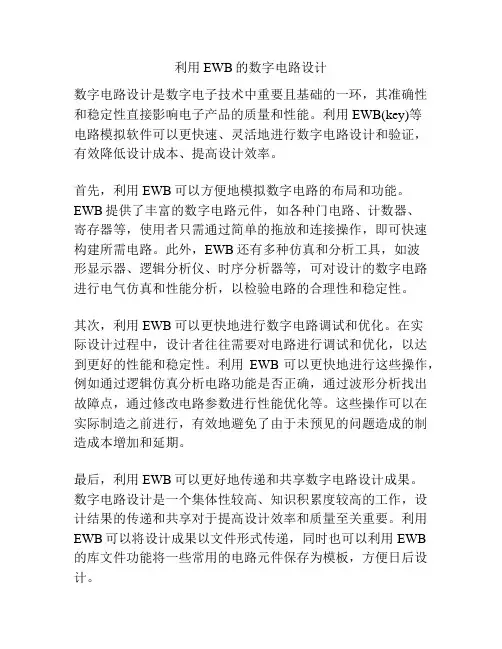

利用EWB的数字电路设计
数字电路设计是数字电子技术中重要且基础的一环，其准确性和稳定性直接影响电子产品的质量和性能。
利用EWB(key)等
电路模拟软件可以更快速、灵活地进行数字电路设计和验证，有效降低设计成本、提高设计效率。
首先，利用EWB可以方便地模拟数字电路的布局和功能。
EWB提供了丰富的数字电路元件，如各种门电路、计数器、
寄存器等，使用者只需通过简单的拖放和连接操作，即可快速构建所需电路。
此外，EWB还有多种仿真和分析工具，如波
形显示器、逻辑分析仪、时序分析器等，可对设计的数字电路进行电气仿真和性能分析，以检验电路的合理性和稳定性。
其次，利用EWB可以更快地进行数字电路调试和优化。
在实
际设计过程中，设计者往往需要对电路进行调试和优化，以达到更好的性能和稳定性。
利用EWB可以更快地进行这些操作，例如通过逻辑仿真分析电路功能是否正确，通过波形分析找出故障点，通过修改电路参数进行性能优化等。
这些操作可以在实际制造之前进行，有效地避免了由于未预见的问题造成的制造成本增加和延期。
最后，利用EWB可以更好地传递和共享数字电路设计成果。
数字电路设计是一个集体性较高、知识积累度较高的工作，设计结果的传递和共享对于提高设计效率和质量至关重要。
利用EWB可以将设计成果以文件形式传递，同时也可以利用EWB 的库文件功能将一些常用的电路元件保存为模板，方便日后设计。
总之，利用EWB可以更快速、灵活地进行数字电路设计和验证，有效降低设计成本、提高设计效率，对于数字电子技术的发展和应用有着重要的意义。
利用EWB的数字电路设计
利用EWB的数字电路设计数字电路是计算机科学领域中的一项重要内容，它与我们日常生活息息相关。
而利用Engineers Without Borders（简称EWB）的数字电路设计，则是一种非常有效的方法，可以帮助我们更好地掌握数字电路的知识，提高设计的效率和质量。
首先，我们需要了解EWB。
它是一个国际非政府，非盈利组织，旨在通过工程技术来改善世界上最需要的社区的生活质量。
与此同时，EWB还着眼于培养新一代工程师，使其具备解决全球问题所需的技能。
因此，在EWB的帮助下，我们可以充分利用数字电路设计的技术，为社区服务和改善环境做出贡献。
接下来，让我们看看如何利用EWB进行数字电路设计。
首先，我们需要安装EWB软件，并选择我们要设计的数字电路。
接着，可以使用软件中提供的绘图工具来绘制电路图，并设置电路中的各种元器件和连接线的属性，如电阻、电容、电感以及开关、熔断器等。
这些元器件和连接线就是构成数字电路的基本单元，通过不同的连接方式和属性设置，可以实现不同的电路功能。
其次，我们需要对电路进行模拟和仿真，以确保其能够正确地运行并满足设计要求。
EWB提供了丰富的仿真工具，可以模拟数字电路中各种元器件的性能，并分析电路中的电压、电流等参数。
此外，还可以使用波形编辑器来生成各种波形，以便进一步测试电路性能。
最后，我们需要对数字电路进行优化和改进，以提高电路的性能和可靠性。
优化方法包括减少电路中的延迟、降低功耗等。
通过利用EWB的数字电路设计，可以快速、有效地进行电路设计和优化，为工程师们带来更高效、可靠的数字电路设计方案。
总之，利用EWB进行数字电路设计是一种非常有用的方法，可以帮助我们更好地理解数字电路的知识和技术，并为社区服务和改善环境做出贡献。
无论是工程师还是学习者，都可以通过这种方法，提高自己的技能和实践经验。
因此，我们应该积极利用这种数字电路设计方法，为社区和全球的改善做出一份贡献。
基于EWB的数字电路仿真和设计
基于EWB勺数字电路仿真和设计――编码器和译码器部分、尸■、亠前言在当今电子设计领域，EWB设计和仿真是一个十分重要的设计环节。
在众多的设计和仿真软件中，EW以其强大的仿真设计应用功能，在各高校电信类专业电子电路的仿真和设计中得到了较广泛的应用。
EWB及其相关库包的应用对提高学生的仿真设计能力，更新设计理念有较大的好处。
EWB最突出的特点是用户界面友好，各类器件和集成芯片丰富，尤其是其直观的虚拟仪表是EWB勺一大特色。
EWB包含的虚拟仪表有: 示波器，万用表，函数发生器，波特图图示仪，失真度分析仪，频谱分析仪，逻辑分析仪，网络分析仪等。
而通常一个普通实验室是无法完全提供这些设备的。
这些仪器的使用使仿真分析的操作更符合平时实验的习惯。
本次毕业设计主要是应用EWB软件来进行设计和仿真编码器以及译码器的工作原理、基本应用电路等，并硬件实验调试通过，通过仿真和硬件实验进行结果分析对比。
1 EWB 勺简介EWB^—种电子电路计算机仿真软件，它被称为电子设计工作平 台或虚拟电子实验室，英文全称为 Electronics Workbench 。
EW ［是 加拿大In teractiveImage Tech nologies 公司与1988年开发的，自发布以来，已经有35个国家、10种语言的人在使用。
EWBU SPICE3F5 为软件核心，增强了其在数字及模拟混合信号方面的仿真功能。
1. 1 EWB 的软件界面简介1. EWB 的主窗口菜单栏 元件库栏工具栏暂停复开关 启动f 停止开董fe® El^clr Aip.1 c £ Yorktaiuzli jr_________ _/1|血1 = 1禹也爾| QlQjb 軒I jg 釣常制专1團易匹世I 劉A iwiph flreuji to b* ]DC bi«9 p oifii宜 AC ffvrefpxt^ - lOMHi). Lhs it full cm bt a« en «1 dfihlo*i：ccrp« sod Bade pjatn. by tunnog 呦 swiuZhtr sintch^ alsa f eexi m llie Lair ■ of analysts 申比pHf wnniawr). by u~也EL !疋 me-riu c zraznandAC frrqufcnejr^irfttiJnu3 PifMttJPf fw«ef3 with R Lk —11 “ eric 勒 2K AC sweep output nod4 利2Kta状暑栏 电路描迷框打幵的仪器电路工作区吐 di* 也・J.p□3旧|劉划-團 j-LL 'I2 •元件库栏自走义库基本兀件库晶悴.管库 混和集憊电路逻辑门电路 指示器件库 其它器件库/馴毋：| MlffllT 干仪器库控制器件库2.信号源库3. 电位器圾性电容|可调电感可開电容电诱 电IgW压源电压箭电播电压曹廉sd电压源盲A|6>|询闆 4|回二极管稳压二极管发光二极管全波桥式整盍器三踹运诙［七端运啟 比L 器五端送就指示侣号源库慎拟集履电路魏字器件库数宇集成电路產7过d基本器件库逹按点 电容 变压器 开关延迟开关 | 电阻］电感/5.二极管库图61.2 EWB 的基本操作方法I.EIectro nics Workbe nch 基本操作方法介绍 其他操作方法相对简单，下面就常用的仪器举例说明：1）数字多用表数字多用表的量程可以自动调整。
EWB数字电路仿真实验
EWB数字电路仿真实验引言在数字电路设计中，仿真实验是非常重要的一环。
它能够帮助我们验证设计的正确性，优化电路的性能，以及避免在实际制造电路之前出现的问题。
本文将介绍EWB（Electronic Workbench）软件的使用，以进行数字电路仿真实验。
什么是EWB？EWB是一款常用的电子电路设计与仿真软件，它可以用来方便地创建、编辑和仿真各种类型的电路。
EWB提供了丰富的元件库和功能，使得我们可以轻松地进行数字电路的设计和仿真实验。
数字电路仿真实验的步骤进行数字电路仿真实验通常可以分为以下几个步骤：步骤一：打开EWB软件首先，我们需要打开EWB软件。
在电脑桌面或应用程序中找到EWB的图标，双击打开软件。
步骤二：创建新电路在EWB软件中，我们可以选择创建一个新电路。
单击软件界面上的“新建”按钮或者选择菜单栏中的“文件 -> 新建”选项，即可创建一个空白的电路。
步骤三：选择元件在EWB软件的元件库中，有各种各样的数字电路元件，如门电路、寄存器、计数器等。
我们可以通过拖拽元件到电路画布上的方法将其添加到电路中。
步骤四：连接元件将所选元件拖拽到电路画布上后，我们需要正确地连接这些元件。
在EWB软件中，选择“连线”工具，然后点击元件上的引脚进行连接。
我们可以使用鼠标在电路画布上拖拽连线，或者直接点击元件引脚进行连接。
步骤五：设置元件参数在EWB软件中，我们可以修改元件的参数，以满足我们的需求。
例如，我们可以修改门电路的真值表或计数器的计数范围。
通过设置元件参数，我们可以进行更加灵活的仿真实验。
步骤六：进行仿真实验完成电路的搭建和参数设置后，我们可以通过点击软件界面上的“仿真”按钮或者选择菜单栏中的“仿真 -> 运行”选项，来进行数字电路的仿真实验。
EWB软件会根据设计的电路和设置的参数，模拟电路的工作过程，并显示相应的结果。
步骤七：分析仿真结果在仿真实验完成后，我们可以观察和分析仿真结果。
EWB 软件提供了丰富的工具和功能，以便我们对仿真结果进行分析和评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业了，心里久久不能平静此时是2016年6月26日深夜我坐在实习公司员工宿舍椅子上删去了用了三年的淘宝默认收货地址一下子想起了很多事总之再见了1331无论丰富或是颓废离开的那一刻终究平静再见了1331自上次出校门过后，我就知道，这个班再也无法聚齐了所以词穷致谢，因为来日方长共勉之于毕业季毕业论文题目：基于EWB数字电路设计学院：信电专业：电子信息工程班级：电信1331班学生姓名：刘亚瑞完成日期：2016.5毕业设计报告摘要EWB是一种电子电路计算机仿真软件，它被称为电子设计工作平台或虚拟电子实验室，英文全称为Electronics Workbench。
EWB是加拿大Interactive Image Technologies公司于1988年开发的，自发布以来，已经有35个国家、10种语言的人在使用。
EWB以SPICE3F5为软件核心，增强了其在数字及模拟混合信号方面的仿真功能。
该软件是目前各种电路仿真软件中最理想的软件，作为设计工具该软件仪器的控制面板外形和操作方式都与实物相似，具有完整的数字信号模拟功能。
本文介绍一种基于EWB的数字钟设计总体系统由脉冲发生器、分频器、计数器、译码电路、LED 显示电路、校时电路、整点报时电路组成。
关键词:数字电路，EWB 软件；数字钟；振荡器；分频器；计数器；门电路。
目录第一章绪论 (1)第二章EWB软件介绍与应用 (2)2.1 EWB软件概述 (2)2.2 EWB软件使用 (3)2.2.1 EWB软件主界面 (3)2.2.1 EWB软件元件库 (4)2.2.2 EWB软件工具栏 (4)2.2.3 EWB软件信号库栏 (4)2.2.4 EWB软件基本器件库栏和指示器件库栏 (5)第三章主要元件介绍 (6)3.1设计构思 (6)3.2设计方案 (6)3.3 74ls160计数器应用 (7)3.3.1 十进制接线 (7)3.3.2 七进制接线 (9)3.4 7490计数器应用 (9)第四章数字钟基本原理及单元电路设计 (12)4.1数字钟的基本原理 (12)4.2石英晶体振荡器 (12)4.3 分频电路 (13)4.4计数与译码显示电路 (13)4.4.1秒计数电路 (13)4.4.2分计数电路 (14)4.4.3时计数电路 (15)4.4.4周计数电路 (15)4.4.5 校时电路 (16)4.4.6 整点报时电路 (17)4.4.7 数字钟整体逻辑电路 (18)总结 (19)致谢 (20)参考文献 (21)第一章绪论随着电子技术和计算机技术的发展，电子产品已与计算机紧密相连，电子产品的智能化日益完善，电路的集成度越来越高，而产品的更新周期却越来越短。
电子设计自动化（EDA）技术，使得电子线路的设计人员能在计算机上完成电路的功能设计、逻辑设计、性能分析、时序测试直至印刷电路板的自动设计。
为了能在电路付诸实现之前,完全掌握操作环境因素(如电源电压、温度等) 对电路的影响,利用计算机辅助设计进行电路模拟与仿真,并进行输入与输出信号响应的验证,可有效地节省产品开发的时间与成本。
Elect ronics Workbench ( EWB) 软件是专门用于电子电路仿真的“虚拟电子工作台”软件,他是目前全球最直观、最高效的EDA 软件。
该软件的自动化程度高、功能强大、运行速度快，而且操作界面友善，有良好的数据开放性和互换性。
能够提供电阻、电容、三极管、集成电路等14 大类几千种元器件;能够提供示波器、万用表等十几种常用的电子仪器;具有强大的电路图绘制功能,可绘制出符合标准的电子图纸;他还具有强大的波形显示功能,并且结果可轻松放入各类文档。
用该软件进行设计、分析非常方便。
本文在EWB 基础上设计的数字钟,是由数字集成电路构成、用数码管显示的一种现代计时器,与传统机械式时钟相比具有更高的准确性和直观性,且无机械装置,具有更长的使用寿命,因此可望得到广泛使用。
第二章EWB软件介绍与应用2.1 EWB软件概述在当今电子设计领域，EDA设计和仿真是一个十分重要的设计环节。
在众多的EDA设计和仿真软件中，EWB以其强大的仿真设计应用功能，在各高校电信类专业电子电路的仿真和设计中得到了较广泛的应用。
EWB及其相关库包的应用对提高学生的仿真设计能力，更新设计理念有较大的好处。
EWB最突出的特点是用户界面友好，各类器件和集成芯片丰富，尤其是其直观的虚拟仪表是EWB的一大特色。
EWB所包含的虚拟仪表有：示波器，万用表，函数发生器，波特图图示仪，失真度分析仪，频谱分析仪，逻辑分析仪，网络分析仪等。
而通常一个普通实验室是无法完全提供这些设备的。
这些仪器的使用使仿真分析的操作更符合平时实验的习惯。
随着电子技术和计算机技术的发展，电子产品已与计算机紧密相连，电子产品的智能化日益完善，电路的集成度越来越高，而产品的更新周期却越来越短。
电子设计自动化（EDA）技术，使得电子线路的设计人员能在计算机上完成电路的功能设计、逻辑设计、性能分析、时序测试直至印刷电路板的自动设计。
EDA是在计算机辅助设计（CAD）技术的基础上发展起来的计算机设计软件系统。
与早期的CAD软件相比，EDA软件的自动化程度更高、功能更完善、运行速度更快，而且操作界面友善，有良好的数据开放性和互换性。
电子工作平台Electronics Workbench (EWB)(现称为MultiSim) 软件是加拿大Interactive Image Technologies公司于八十年代末、九十年代初推出的电子电路仿真的虚拟电子工作台软件，它具有这样一些特点：（1）软件仪器的控制面板外形和操作方式都与实物相似，可以实时显示测量结果。
（2）EWB软件带有丰富的电路元件库，提供多种电路分析方法。
（3）作为设计工具，它可以同其它流行的电路分析、设计和制板软件交换数据。
（4）EWB还是一个优秀的电子技术训练工具，利用它提供的虚拟仪器可以用比实验室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量方法。
2.2 EWB软件使用2.2.1 EWB软件主界面图2-1 EWB主界面2.2.1 EWB软件元件库图2-2 EWB元件库2.2.2 EWB软件工具栏图2-3 EWB工具栏2.2.3 EWB软件信号库栏图2-4 EWB信号库2.2.4 EWB软件基本器件库栏和指示器件库栏图2-5 EWB软件基本器件库栏和指示器件库栏第三章主要元件介绍3.1设计构思要构成一电子钟电路，首先应有一个秒脉冲产生器，这可由石英晶体振荡器产生的基准信号经过整形和分频获得。
秒脉冲经过秒计数器（60进制）可以累计秒钟数，而秒计数器输出的分脉冲计数器（60进制）可以累计分钟数。
同样地，分计数器输出的时脉冲经过时计数器（24进制）可以累计小时数。
这此时、分、秒计数器通过译码器和显示器便可以显示时、分、秒。
最后，还需要考虑校对时电路。
(1) 设计一个具有‘时’、‘分’、‘秒’的十进制数字显示(小时从00～23) 的计数器。
(2) 具有手动校时、校分的功能。
(3) 具有整点报时的功能（整点灯闪1秒）。
3.2设计方案根据所给设计构思,画出数字钟原理框图见图3-1。
由设计方案使用EWB软件设计仿真并调试数字钟电路。
图3-1 数字钟原理框图3.3 74ls160计数器应用3.3.1 十进制接线演示电路：74ls160十进制计数器连线如图3-2图3-2 74ls160十进制计数器连接图CLR：异步清零端CLK：时钟输入端（上升沿有效）A- D：数据输入端ENP，ENT：计数控制端LOAD：同步并行置入控制端RCO：进位输出端表174160的功能表如表1所示。
由表1可知，74160具有以下功能：①异步清零当CR（CLR’）=0时，不管其他输入端的状态如何（包括时钟信号CP ），计数器输出将被直接置零，称为异步清零。
②同步并行预置数在CR=1的条件下，当LD(LOAD’)=0、且有时钟脉冲CP 的上升沿作用时，D0、D1、D2、D3 输入端的数据将分别被Q0～Q3所接收。
由于这个置数操作要与CP 上升沿同步，且D0、D1、D2、D3的数据同时置入计数器，所以称为同步并行置数。
③保持在CR=LD=1的条件下,当ENT=ENP=0,即两个计数使能端中有0时,不管有无CP 脉冲作用，计数器都将保持原有状态不变(停止计数)。
需要说明的是，当ENP=0, ENT=1时，进位输出C也保持不变；而当ENT=0时，不管ENP状态如何，进位输出RCO=0.④计数当CR=LD=ENP=ENT=1时，74160处于计数状态,电路从0000状态开始，连续输入10个计数脉冲后，电路将从1001状态返回到0000状态，RCO端从高电平跳变至低电平。
可以利用RCO端输出的高电平或下降沿作为进位输出信号。
3.3.2 七进制接线用160和与非门组成7进制加法计数器异步清零端设计图3-374160从0000状态开始计数，当输入第7个CP 脉冲（上升沿）时，输出Q3 Q2 Q1 Q0＝0110，此时反馈给CR端一个清零信号，立即使Q3 Q2 Q1 Q0返回0000状态，接着,CR端的清零信号也随之消失，74160重新从0000状态开始新的计数周期。
3.4 7490计数器应用经过4 片7490 进行十进制级联形成1000分频功能,因为每片为1/ 10 分频,4 片级联正好获得。
74LS90是异步二—五—十进制加法计数器，它既可以作二进制加法计数器，又可以作五进制和十进制加法计数器。
通过不同的连接方式，74LS90可以实现四种不同的逻辑功能；而且还可借助R0(1)、R0(2)对计数器清零，借助S9(1)、S9(2)将计数器置9。
其具体功能详述如下：(1)计数脉冲从CP1输入，QA作为输出端，为二进制计数器。
(2)计数脉冲从CP2输入，QDQCQB作为输出端，为异步五进制加法计数器。
(3)若将CP2和QA相连，计数脉冲由CP1输入，QD、QC、QB、QA作为输出端，则构成异步8421码十进制加法计数器。
(4)若将CP1与QD相连，计数脉冲由CP2输入，QA、QD、QC、QB作为输出端，则构成异步5421码十进制加法计数器。
(5)清零、置9功能。
a) 异步清零当R0(1)、R0(2)均为“1”；S9(1)、S9(2)中有“0”时，实现异步清零功能，即QD QC QB QA＝0000。
b)置9功能当S9(1)、S9(2)均为“1”；R0(1)、R0(2)中有“0”时，实现置9功能即QD QC QB QA＝1001。
图3-4 74LS90引脚排列和芯片功能表下图中为7490计数器的十进制接线图：图3-5 7490计数器的十进制接线图第四章数字钟基本原理及单元电路设计4.1数字钟的基本原理工作原理:数字电子钟由振荡器、分频器、计数器、译码显示、报时等电路组成。
