丰田发动机系列和参数
丰田2.0T发动机解析
丰田2.0T+发动机解析作为丰田旗下近 20 年来首款搭载涡轮增压的轿车车型，第 14 代皇冠 2.0T 车型自上市以来，深受大众的关注。
这款车集双涡管涡轮增压发动机的 D-4ST 双喷射系统、宝马的单涡轮双涡管技术、奥托和阿特金森循环切换、缸盖集成排气歧管、双 VVT-iW 以及 S&S 智能节油启停系统等众多技术集结于一身。
本文将为大家详细介绍皇冠 2.0T+发动机。
虽然一直以来，日系车企给人印象一直坚持的是自然吸气的“忍道”，但实际中日本完全没有落下对于涡轮增压发动机的研发，全球最大的 3 个车用涡轮增压汽车供应商有两家都是日本的。
而老品牌丰田 20 年的厚积薄发更不可小觑。
这次第14 代皇冠搭载的 2.0T+最大输出功率和最大扭矩分别达到 173kW 和 350Nm，已经可与 3.5L 排气量动力性能比肩。
采用的 S&S 智能节油启停系统，使油耗降低了 25%(每 100 公里 9.5L 降低到 7.4L)，几乎和2.0L 发动机耗油量相同。
“四双”数据双喷射、双涡管、双循环、双VVT-i（W），合称“四双”，具体情况是怎样呢。
双喷射技术全新皇冠首次采用 D-4ST 双喷射系统，顾名思义其采用的是缸内直喷和歧管喷射两种模式相结合的设计。
它根据发动机的负荷状况进行协调工作，在冷启动以及低负荷工况下，使用歧管喷油，尤其是冷机状态下，相比缸内直喷，歧管喷油让油气混合得更充分，而且可以清洗气道，避免气道、气门积碳和淤积赃物；中等负荷下缸内喷射开始介入，进入复合喷射状态；重负荷则由缸内直喷系统全面接管。
两套喷油系统，既结合了歧管喷射的特点，又发挥了缸内直喷精确喷油的优势，优化整车燃油效率的同时动力也大幅提升。
对于不同工况，选用不同的喷射配合：冷启动/怠速/低负荷使用单歧管喷射(2000rpm 以下)，中等负荷两套喷射系统协同工作(2000-4000rpm)，高负荷下则由缸内喷射完全接管(4000rpm 以上)。
丰田8a发动机维修手册
丰田8a发动机维修手册丰田8A发动机是丰田汽车公司生产的一款发动机型号，广泛应用于丰田及其子品牌的多款车型上。
本文将简要介绍丰田8A发动机的基本结构、常见故障及维修方法，为读者提供一些参考。
丰田8A发动机是一款四缸发动机，其排量一般为1.4L或1.6L，可根据车型的不同而有所变化。
该发动机采用了先进的燃油喷射技术，具有动力强劲、燃油经济、排放低等优点。
它由缸体、曲轴、活塞、气门机构等部件组成，这些部件协同工作，使发动机能够正常运转。
在使用过程中，丰田8A发动机可能会出现一些常见故障，如失火、怠速不稳、漏机油等。
失火问题可能是由于点火系统故障造成的，建议检查点火线圈、火花塞等部件，确保其正常工作。
怠速不稳问题可能是由于进气系统阻塞或节气门故障引起的，可以通过清洗进气管路或更换节气门来解决。
漏机油问题可能是由于密封件老化或损坏导致的，建议检查发动机缸盖、油底壳等部件，并及时更换密封件。
针对以上故障，我们可以进行相应的维修处理。
为了保证维修的安全性和有效性，建议按照以下步骤进行操作。
首先，确保发动机处于冷却状态，以免烫伤。
然后，使用专业工具将发动机报警系统断电，以防止意外启动。
接下来，根据需要，拆卸相关部件，进行故障排查。
在排查过程中，可以使用测试仪器对各个传感器、线路等进行检测，以便准确定位故障点。
最后，进行修复或更换故障部件，并重新安装好各个部件。
在维修过程中，务必要遵循安全操作规程，并保持工作区域整洁。
丰田8A发动机作为一款先进的发动机，虽然故障不常见，但仍然需要定期保养和检查。
定期更换机油、清洗进气系统、检查曲轴皮带的紧固情况等，可以有效延长发动机的使用寿命。
总而言之，丰田8A发动机是一款可靠且性能出色的发动机型号。
在维修过程中，需要注意安全操作，并遵循相应的维修步骤。
通过定期保养和检查，可以保持发动机的良好状态，并延长其使用寿命。
希望本文对读者在维修丰田8A发动机时提供一些帮助和参考。
丰田5a 参数
附件：丰田5A-FE发动机使用说明与部分参数一、汽油机的技术规格型号：5A-FE 型式：直列四缸，水冷，双顶置凸轮轴，16汽门机构，齿带及齿轮驱动，屋脊型燃烧室。
电控系统型式电控燃油喷射系统EFI，开环控制及闭环控制两种。
流量控制：速度密度方式（D－J）；电子点火系统ESA；带爆震传感器怠速控制系统ISC。
气缸数: 4 缸径X行程(mm×mm): 78.7×69.0。
排气量: 1-3-4-2 压缩比: 9.3怠数转速(r/min): 700±50 。
点火正时：怠速时上止点前10±2°(TE1与E1端子接通时)。
气门间隙进气(mm)：0.02±0.05 (冷态) 排气(mm)：0.03±0.05 。
额定功率(kW/r/min)(NET) 63/6000 最大矩扭(N·m/r/min)(NET) 110/5200±200。
全负荷最低燃油消耗率(g/kW·h) ≤280。
燃油牌号(RON) 90号以上汽油闭环控制发动机必须使用无铅汽油。
润滑方式：压力与飞溅复合式。
机油规格：SAE 10W-30 API质量等级：SG级以上。
机油容量(L)： 3.5(干式充满) 冷却方式：强制循环水冷。
发动机质量(Kg)：111±2(不带起动机，有机油，无水，带线速，带离合器)外型尺寸(长X宽X高)(mm×mm×mm): 670×589×644。
怠速排放CO(%) ≤2.5 HC(ppm) ≤600。
二、主要检查项目与调整参数1、发电机，水泵皮带松紧度：98N压力下新皮带挠度7～9mm，使用过的皮带挠度11.5～13.5mm .2、气门间隙(mm)：进气0.02±0.05 ,(冷态下) 排气0.03±0.05.3、火花塞间隙(mm): 0.7～1.0.4、怠速转速(r/min): 700±50.5、点火正时：怠速(转速700±50r/min)时，上止点前10±2°(T与E1端子接通时) 。
2AZ发动机简介
正时系统-----------------------------------------9
缸体-----------------------------------------10
活塞连杆与曲轴-----------------------------------------12
配气机构
配气机构由气门传动组和气门组组成。
图七、气门组件凸轮轴机械挺柱
气门传动组包括凸轮轴和挺柱。凸轮轴材料为铸铁，挺柱材料为合金钢，与现代很多发动机都采用液压挺柱不同的是，该发动机的挺柱仍为机械式，其直径为D=30.94 mm，高度h=15.34mm。凸轮直接驱动挺柱，挺柱驱动气门，省去了摇杆机构，传动质量小，减小了摩擦耗功。
VVT的原理及其优点
VVT是英文缩写，全称是“Variable Valve Timing”，中文意思是“可变气门正时”。本发动机的控制器安装在进气凸轮轴上的，称为螺旋槽式VVT－i。螺旋槽式VVT－i控制器（如下图）包括正时皮带驱动的齿轮、与进气凸轮轴刚性连接的内齿轮，以及一个位于内齿轮与外齿轮之间的可移动活塞，活塞表面有
2AZ/FE这样布置的优点在于，取消了发动机外三通管，使两曲轴箱通风口分别位于罩盖的两端，避免了通风管的集中，使气流运动受干扰；同时缩短了通风管的长度，这样就可使发动机在整车前舱易布置且布置美观。
缸盖
该发动机为直列四缸，电子控制多点燃油喷射（非1AZ/FE的缸内直喷形式），16气门双顶置凸轮轴，半球型燃烧室，火花塞在燃烧室顶部中置。缸盖的结构设计使以上的结构特点得以实现。
螺旋式带增压塑料进气道描述与优点---------------------------3
丰田发动机系列及全参数
丰田车系5A-FE直列四缸１．5L 16气门DOHC 威驰9、8 68/60０0 1２4/32008A-FE 直列四缸1.3L 16气门DOHC 威驰9、3 64/60０0 110/3200 丰田５A FE发动机目前国内天津一汽04年至05年1ZZ－ＦE 直列四缸１.8L 1６气门ＤOHＣ、DＩS(含铅汽油)花冠9、5 94／６0００1６2／44003ＺZ-FE 直列四缸1。
６L 1６气门ＤOHC、ＶＶT—i、DIS（无铅汽油）10、581/6000 １４6/4４00１NZ—FE 直列四缸1．５L 16气门ＤOHＣ、VVT-i、DIS(无铅汽油)威驰花冠2NZ-FＥ直列四缸1。
3Ｌ１６气门ＤOHC、DIＳ（含铅汽油) 威驰花冠1MZ—FＥV型6缸3.０L 24气门DOHC, 1０、5 188／5２00 203/４400佳美94年后１AZ—FＥ直列四缸2.0Ｌ16气门DOHC、ＶVT—ｉ、DIS、ETCS—Ｉ凯美瑞、 RAV４9、8 108/6０00 1９０/60002AＺ—FＥ直列四缸2.4Ｌ16气门DOHC、VVＴ—i、DIS、ETＣS-I 凯美瑞大霸王 RＡＶ4 9、8 123/6０00 224/40002TR-FE 直列4缸 2.７Ｌ双凸轮轴16气门(VＶＴ—ｉ) 霸道、海狮1GＲ—FE V型六缸4。
０L霸道、兰德酷路泽(第七代陆地巡洋舰)2ＧR-FＥＶ型六缸 3.5L 2４气门DOHC、双ＶＶＴ—i、ＤIS、ACIS、ETCS－i 新款凯美瑞10、８20４/6２0０３４6/4７00/3GR-FE V型六缸3。
０L 24气门ＤOHＣ、双VVT—i、ＤIS 20０5款皇冠、锐志１0、5 17０/6200３0０/44005GＲ-FＥV型六缸2。
5L 24气门DOＨC、双VVT－i、DIS锐志10、0 145／6200 ２4２/4４0０１FＺ-FE 直列六缸４。
５L 陆地巡洋舰（第六代)2UＺ—FE V型八缸4。
丰田5nrfe发动机技术特点

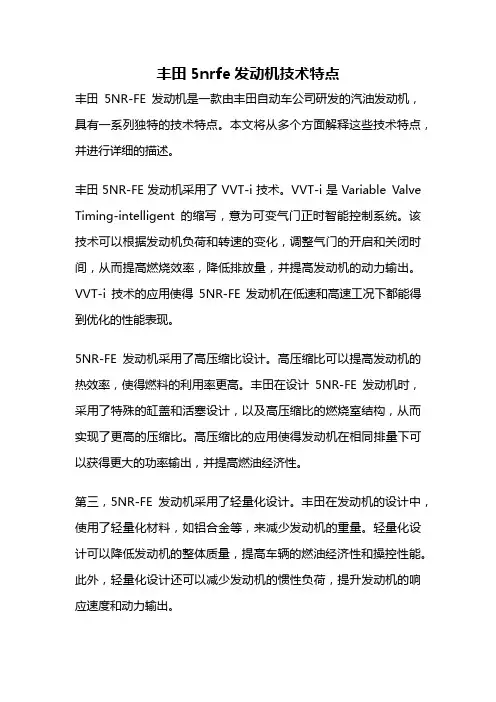

丰田5nrfe发动机技术特点丰田5NR-FE发动机是一款由丰田自动车公司研发的汽油发动机，具有一系列独特的技术特点。
本文将从多个方面解释这些技术特点，并进行详细的描述。
丰田5NR-FE发动机采用了VVT-i技术。
VVT-i是Variable Valve Timing-intelligent的缩写，意为可变气门正时智能控制系统。
该技术可以根据发动机负荷和转速的变化，调整气门的开启和关闭时间，从而提高燃烧效率，降低排放量，并提高发动机的动力输出。
VVT-i技术的应用使得5NR-FE发动机在低速和高速工况下都能得到优化的性能表现。
5NR-FE发动机采用了高压缩比设计。
高压缩比可以提高发动机的热效率，使得燃料的利用率更高。
丰田在设计5NR-FE发动机时，采用了特殊的缸盖和活塞设计，以及高压缩比的燃烧室结构，从而实现了更高的压缩比。
高压缩比的应用使得发动机在相同排量下可以获得更大的功率输出，并提高燃油经济性。
第三，5NR-FE发动机采用了轻量化设计。
丰田在发动机的设计中，使用了轻量化材料，如铝合金等，来减少发动机的重量。
轻量化设计可以降低发动机的整体质量，提高车辆的燃油经济性和操控性能。
此外，轻量化设计还可以减少发动机的惯性负荷，提升发动机的响应速度和动力输出。
第四，5NR-FE发动机采用了直喷技术。
直喷技术是将燃油直接喷射到气缸内部的一种燃油喷射技术。
相比传统的多点喷射技术，直喷技术可以更加精确地控制燃油的喷射量和喷射时机，提高燃烧效率，减少燃料消耗和排放物的产生。
5NR-FE发动机的直喷系统采用了高压喷射技术，能够将燃油以更高的压力喷射到气缸内部，从而进一步提高燃烧效率和动力输出。
第五，5NR-FE发动机采用了低摩擦设计。
丰田在发动机的设计中，采用了多项技术来减少内部摩擦损失。
例如，采用了涂层技术来减少活塞与缸壁之间的摩擦，采用了精密加工和配合来减少机械部件之间的摩擦，采用了可变油泵来减少润滑系统的能耗。
发动机型号大全
2GR-FSE2GR-FSE是丰田基于后驱平台所开发的一款发动机，排量为3.5L，其主要应用在雷克萨斯的IS以及GS车型上。
最大功率309马力（227kW）/6400rpm，最大扭矩377N·m/4800rpm。
这台发动机应用了进、排气门双可变气门正时系统以及可变进气歧管，而它最与众不同的就是采用D4-S直喷系统。
这套系统采用每缸两个喷油嘴的设计，一个类似缸内直喷发动机安置于气缸内，另一个则与普通发动机一样，位于进气歧管处，也就是说这台V6发动机一共安装12个喷油嘴。
此设计的优点在于油气混合能够更为完全，也就是说发动机电脑会根据发动机的负荷以及所处的工况主动切换供油时机，同时再配合11.8的高压缩比，可以进一步提升油气混合与烧效率，达到更为出色的油耗表现。
丰田 2GR-FSE 技术参数排量3456ml气缸排列形式V型六缸缸径94mm行程83mm升功率88.3马力(65kW)/L最高转速6400rpm最大功率309马力(227Kw)/6400rpm最大扭矩377N•m/4800rpm特有技术D4-S双喷油嘴技术丰田将自己的看家本领几乎都运用在了这台发动机上，特别是那套双喷油嘴的技术，在其它品牌中还很少见到，通过充分用尽每一滴燃油来尽可能的压榨发动机的动力输出。
4G63历经了十代的繁衍生息，三菱EVO已然进化的足够完美，无论是在WRC赛场上所取得过的辉煌战绩还是留在车迷乃至改装爱好者心中的神圣形象，都见证了它近20年的传奇历程。
然而在一至九代的EVO演化史中，车身变了、尾翼变了、底盘变了、变速箱也变了……唯一不变的就是那台兢兢业业、不断自我完善的4G63发动机。
● 4G63的命名三菱从1964年开始自己设计制造汽车发动机，到了二十世纪70年代，便开始采用“一位数字＋一位英文＋两位数字”的命名方式。
4G63中的“4”代表气缸数；“G”代表汽油发动机，（D代表柴油发动机，B则表示是采用铝合金缸体的发动机，EVO十代的4B11就是全铝合金发动机）；“6”就是发动机的族号，而“3”则是家族内的编号。
2009款丰田RAV4发动机技术信息指南
AZ 系列发动机
底盘
发动机
车身
车身电器
爆震传感器 为防止积水在连接器中，请务必按下图安装扁平型爆震传感器
发电机总成
10° 10°
E F
IC 调节器
爆震传感器
125 @ 6,000
224 @ 4,000
旧型号
车型概述
AZ 系列发动机
底盘
车身
车身电器
车型概述
AZ 系列发动机
底盘
车身
车身电器
车型概述
AZ 系列发动机
底盘
燃油系统
油泵模块 – 碳罐集成在油泵模块中
车身
车身电器
油泵
碳罐
油箱
车型概述
AZ 系列发动机
底盘
维修要点
气门间隙调整
车身
车身电器
新型号 1AZ-FE 直列 4缸 16气门DOHC、链 传动（带VVT-i） 1,998 (121.9) 86.0 x 86.0 (3.39 x 3.39)
9.8
110 @ 6,000
192 @ 4,000
旧型号
新型号 2AZ-FE
2,362 (144.2) 88.5 x 96.0 (3.48 x 3.78)
车型概述
AZ 系列发动机
底盘
发动机概述
规格
车身
车身电器
型号 发动机 缸数及布置形式
气门机构
排量
[cm3 (cu. in.)]
缸径 x 行程 [mm (in.)]
压缩比
最大输出 (SAE-NET)
[kW @ rpm] (HP @ rpm)
最大扭矩 (SAE-NET)
[N·m @ rpm] (ft·lbf @ rpm)
