低压配电线路的防雷技术
低压配电线路的防雷技术
低压配电线路的防雷技术在电力系统的安全运行中起着至关重要的作用。
由于雷电活动的频繁发生，如果不采取有效的防雷措施，低压配电线路将面临着严重的雷击威胁，甚至会导致设备损坏、停电甚至火灾等严重后果。
为了有效地保护低压配电线路免受雷击侵害，可以采取以下防雷技术措施：1.避雷针技术：避雷针是常见的防雷措施，可以将配电线路附近的金属杆或铁塔上安装避雷针。
避雷针能有效地引导雷电流通过避雷针排到地下，避免雷电直接进入配电线路。
一般来说，避雷针的高度应该比所保护的设备高出几米，才能更好地起到防护作用。
2.接地技术：接地是非常重要的防雷手段之一，能够将雷击电流迅速地引到地下。
在低压配电线路的接地设计中，可以采取多种接地方式，例如用大面积的接地网，接地线等进行接地，以提供低阻抗的接地路径，从而能够更好地分散和吸收雷电流。
3.避雷器技术：在低压配电线路中安装避雷器也是常见的防雷手段。
避雷器能够将雷电流引入到敏感的空气中，并使其分散和消散掉，从而保护线路的安全。
在选择避雷器时，需要根据线路的电压等级和雷电活动情况来确定合适的类型和参数。
4.绝缘技术：绝缘是非常重要的低压配电线路的防雷手段之一。
绝缘材料能够有效地阻止雷电流通过，从而保护线路设备的安全。
在低压配电线路中，可以采用绝缘材料包裹电线和设备，以增加绝缘的效果。
此外，还可以采用提高设备的耐雷击能力，选择合适的材料和增加保护措施等方式，提高线路的绝缘水平。
除了上述的技术措施外，还需要加强对低压配电线路的日常维护和监测。
例如定期检查配电线路设备的绝缘状况、接地情况和避雷器的状态，及时发现和处理潜在的问题，保证系统的安全运行。
总之，低压配电线路的防雷技术是电力系统中不可或缺的一环。
通过合理的设计和科学的防护措施，可以有效地保护低压配电线路免受雷击的威胁，确保线路设备的安全运行，减少故障和损失的发生。
线路防雷技术在配电线路设计中的运用
线路防雷技术在配电线路设计中的运用摘要：本文将重点探讨线路防雷技术在配电线路设计中的应用，分析了新型线路防雷技术相对于传统方法的优势,论述线路防雷技术在配电线路设计中的具体运用措施，从而验证其在提高配电线路安全性和可靠性方面的效果。
通过本文的研究，我们期望能够为电力行业工作者提供一些有益的启示，促进线路防雷技术的不断创新和完善，为配电线路的安全运行保驾护航。
关键词：线路防雷技术，配电线路设计，雷电活动，安全性，可靠性引言：雷电是一种高能量的自然现象，在雷电活动过程中释放的能量可能引发火灾、设备损坏和人身伤害，对电力设施带来巨大威胁。
配电线路作为电力供应的重要组成部分，其安全运行直接关系到电力系统的稳定性和可靠性。
因此，如何有效地防范雷电的侵害，提高配电线路的抗雷水平，一直是电力行业关注的焦点。
一、线路防雷技术在配电线路设计中的运用优势传统的防雷方法主要依赖接地保护和避雷针等 passively 型的措施，其防护范围有限且在面对高能雷电活动时效果不尽如人意。
而新型线路防雷技术，如避雷器、避雷器组合和雷电侦测装置等，采用了先进的技术原理，能够更加主动地探测和吸收雷电能量，有效地降低雷电侵害的风险。
这些技术能够快速响应雷电击打，将雷电能量导入地下或其他安全区域，从而保护线路设备和供电系统免受雷击的损害。
并且，雷电活动可能导致线路设备的瞬时故障或长期损伤，进而造成供电中断或质量下降。
而采用了新型线路防雷技术后，不仅能够有效地减少设备损坏和故障，还能够降低因雷电引起的线路停电次数，显著提升供电系统的可靠性。
这对于一些对供电稳定性要求较高的场所，如医院、通信基站、工业生产等，尤为重要。
二、线路防雷技术在配电线路设计中的运用措施1、考虑环境因素与地形特点不同地区雷电活动的频率和强度存在显著差异，一些地区可能频繁遭受雷电袭击，而另一些地区则相对较少。
因此，在配电线路设计之前，设计师应该对当地的雷电活动情况进行详尽的调研，从而为防雷措施的选择提供科学依据。
380V220V低压配电线路施工技术规范
380V220V低压配电线路施工技术规范一．基本技术原则:（三）．低压电缆：1．临主干道或重点地区(保护文物、绿化区等)选用低压电缆穿管敷设,低压电缆选用比低线线径大1-2个线级。
2．电缆宜采铠装交联电缆，截面按最大工作电流作用下缆芯温度允许值选择,并按热稳定条件校验。
主杆线线芯截面不宜小于35平方毫米。
（六）．避雷装置：配变高低压侧均安装避雷器。
（七）．接地装置：按有关设计技术规程要求配变100kV A以上接地电阻不超过4Ω,100kV A以下接地电阻不超过10Ω,重复接地电阻不超过10Ω。
二．施工技术规范:（一）．导线架设：1．电杆架设线路档距不宜大于30m,如有特殊的大跨越应采用钢芯铝塑线均采用特殊设计.线间距离不小于0。
15m，沿墙敷设档距不宜大于6m，线间距离不小于0.1m。
每个耐张段不超过200m。
2．同一档距内，每根导线只允许一个接头，接头距导线固定点不应小于0。
5m，不同规格，不同金属和绞向的导线严禁在一个耐张段内连接。
3．耐张导线固定要紧贴绝缘子周边，跳引线弧度要流畅，不得变折为角。
4．导线连接应原则上使用接线端子连接，使用导电脂。
5．跨越街道的导线至路面中心的垂直距离不应小于下列数值：5．1．对非居民区：5m5．2．通车街道、居民区:6m5．3．通车困难的街道、人行道：3.5m5．4．胡同(巷、里、弄）：3m。
接户线受电端的对地面距离，不应小于2。
5m.5．5．建筑物：垂直0。
3m；水平0。
6m。
5．6．树木:垂直0。
3m；水平0.6m。
6．导线与建筑物有关部份的距离不应小于列数值.6．1．与导线下方窗户的垂直距离0。
3m。
6．2．与导线上方阳台或窗户的垂直距离0.8m。
6．3．与阳台或窗户的水平距离0。
75m.6．4．与墙壁、构架的距离0。
05m。
6．5．考虑线路与建筑物的安全距离，要避免今后建筑物的装饰装修成为障碍物。
7．线路与弱电线路的交叉跨越,一般导线架设在弱电线路上方，交叉距离不应小于下列数值：7．1．导线在弱电线路上方0.6m.7．2．导线在弱电线路下方0。
浅谈低压配电线路的雷电过电压保护问题

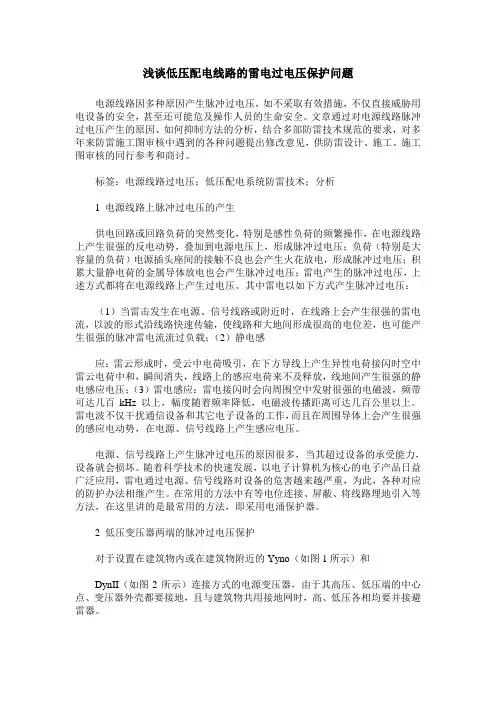

浅谈低压配电线路的雷电过电压保护问题电源线路因多种原因产生脉冲过电压，如不采取有效措施，不仅直接威胁用电设备的安全，甚至还可能危及操作人员的生命安全。
文章通过对电源线路脉冲过电压产生的原因、如何抑制方法的分析，结合多部防雷技术规范的要求，对多年来防雷施工图审核中遇到的各种问题提出修改意见，供防雷设计、施工、施工图审核的同行参考和商讨。
标签：电源线路过电压；低压配电系统防雷技术；分析1 电源线路上脉冲过电压的产生供电回路或回路负荷的突然变化，特别是感性负荷的频繁操作，在电源线路上产生很强的反电动势，叠加到电源电压上，形成脉冲过电压；负荷（特别是大容量的负荷）电源插头座间的接触不良也会产生火花放电，形成脉冲过电压；积累大量静电荷的金属导体放电也会产生脉冲过电压；雷电产生的脉冲过电压，上述方式都将在电源线路上产生过电压。
其中雷电以如下方式产生脉冲过电压：（1）当雷击发生在电源、信号线路或附近时，在线路上会产生很强的雷电流，以波的形式沿线路快速传输，使线路和大地间形成很高的电位差，也可能产生很强的脉冲雷电流流过负载；（2）静电感应：雷云形成时，受云中电荷吸引，在下方导线上产生异性电荷接闪时空中雷云电荷中和，瞬间消失，线路上的感应电荷来不及释放，线地间产生很强的静电感应电压；（3）雷电感应：雷电接闪时会向周围空中发射很强的电磁波，频带可达几百kHz以上，幅度随着频率降低，电磁波传播距离可达几百公里以上。
雷电波不仅干扰通信设备和其它电子设备的工作，而且在周围导体上会产生很强的感应电动势，在电源、信号线路上产生感应电压。
电源、信号线路上产生脉冲过电压的原因很多，当其超过设备的承受能力，设备就会损坏。
随着科学技术的快速发展，以电子计算机为核心的电子产品日益广泛应用，雷电通过电源、信号线路对设备的危害越来越严重，为此，各种对应的防护办法相继产生。
在常用的方法中有等电位连接、屏蔽、将线路埋地引入等方法，在这里讲的是最常用的方法，即采用电涌保护器。
低压配电线路的防雷技术措施
低压配电线路的防雷技术措施1.站桩接地：在低压配电线路的终端和转角处设置站桩，将接地装置埋入地下，确保配电线路和其他设备与地面保持良好的接地连接。
接地电阻不应大于4欧姆，以确保及时将雷击电流导入地下，并将地下的电荷快速进行分散。
站桩的选择和设计应符合相关国家和行业标准。
2.绝缘保护：低压配电线路的绝缘保护应符合相关的国家和行业标准。
在线路中使用绝缘良好的电缆和导线，以减少雷击产生的电流通过绝缘体的破坏。
绝缘材料的选择和使用应符合相应的标准要求。
3.避雷针/避雷网：在低压配电线路的起始点和高风险区域，设置合适的避雷针或避雷网。
避雷针或避雷网能够吸引雷击电流，将其引导到地下，减少对线路和设备的直接损害。
避雷针和避雷网的选择和设置应满足相关标准的要求。
4.高抗冲击电压设备：在低压配电线路中使用抗冲击电压的设备和器件，如避雷器、过压保护器等。
这些设备能够吸收或分散雷电电流，保护线路和设备不受雷击损害。
在设备选择和安装时，应严格按照相关的标准和规范进行操作。
5.绕风线圈：在低压配电线路的架空段和高风险区域，适当设置绕风线圈。
绕风线圈能够分散雷击电流，减少雷击对线路和设备的影响。
绕风线圈的安装和参数应根据具体情况选择，并符合相关标准的要求。
6.定期巡检和维护：定期对低压配电线路进行巡检和维护，及时发现和处理可能存在的雷击隐患。
清除线路周围的积水、杂草等引起雷击的物体，并检查线路和设备的绝缘状况，确保其正常运行和安全使用。
综上所述，低压配电线路的防雷技术措施包括站桩接地、绝缘保护、避雷针/避雷网、高抗冲击电压设备、绕风线圈以及定期巡检和维护等。
通过合理选择和使用这些技术措施，可以有效减少雷击对低压配电线路的影响，保障线路和设备的安全运行。

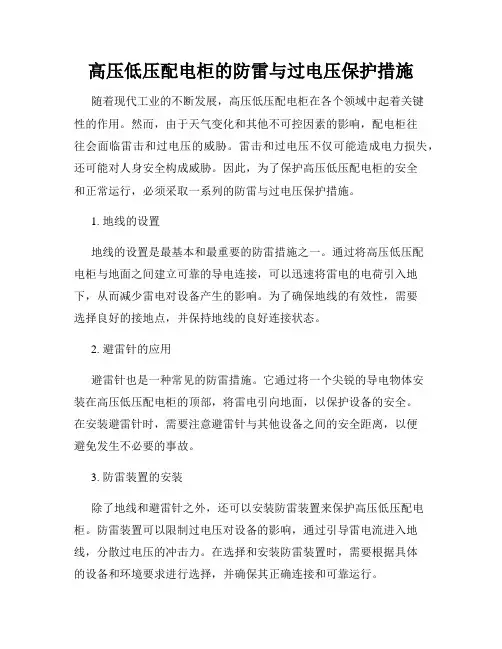

高压低压配电柜的防雷与过电压保护措施
高压低压配电柜的防雷与过电压保护措施随着现代工业的不断发展，高压低压配电柜在各个领域中起着关键性的作用。
然而，由于天气变化和其他不可控因素的影响，配电柜往往会面临雷击和过电压的威胁。
雷击和过电压不仅可能造成电力损失，还可能对人身安全构成威胁。
因此，为了保护高压低压配电柜的安全和正常运行，必须采取一系列的防雷与过电压保护措施。
1. 地线的设置地线的设置是最基本和最重要的防雷措施之一。
通过将高压低压配电柜与地面之间建立可靠的导电连接，可以迅速将雷电的电荷引入地下，从而减少雷电对设备产生的影响。
为了确保地线的有效性，需要选择良好的接地点，并保持地线的良好连接状态。
2. 避雷针的应用避雷针也是一种常见的防雷措施。
它通过将一个尖锐的导电物体安装在高压低压配电柜的顶部，将雷电引向地面，以保护设备的安全。
在安装避雷针时，需要注意避雷针与其他设备之间的安全距离，以便避免发生不必要的事故。
3. 防雷装置的安装除了地线和避雷针之外，还可以安装防雷装置来保护高压低压配电柜。
防雷装置可以限制过电压对设备的影响，通过引导雷电流进入地线，分散过电压的冲击力。
在选择和安装防雷装置时，需要根据具体的设备和环境要求进行选择，并确保其正确连接和可靠运行。
4. 过电压保护器的应用过电压保护器是另一种重要的过电压保护措施。
它可以监测电力系统中的电压变化，并在出现过电压情况时迅速采取保护措施，以避免电压超出设备的耐受范围。
过电压保护器可以根据不同的需求进行选择，包括便携式保护器、模块化保护器等。
5. 绝缘检测与维护良好的绝缘状态是高压低压配电柜防雷与过电压保护的前提条件之一。
定期进行绝缘状态的检测和维护，可以有效地防止电力系统的绝缘性能下降。
通过采用绝缘测试仪器和设备，可以对配电柜的绝缘状态进行评估，并及时发现潜在的问题。
总之，为了保证高压低压配电柜的安全和正常运行，防雷与过电压保护措施是至关重要的。
地线的设置、避雷针的应用、防雷装置的安装、过电压保护器的应用以及绝缘检测与维护等都是有效的手段。
民用建筑低压供配电系统的接地与防雷技术
民用建筑低压供配电系统的接地与防雷技术摘要：低压配电系统是民用建筑电气系统的基本组成部分，配电系统由于电气设备绝缘损坏、大自然雷电或其他原因，会对建筑物或电气设备产生破坏作用并威胁人身安全。
针对这样的情况，建筑物一般采取防雷措施和安全接地系统，以避免危险事故发生。
本文重点探讨了民用建筑低压供配电系统的接地与防雷技术。
关键词：民建；接地；防雷一、民用建筑低压供配电系统的防雷接地目的在建筑物供配电设计中，接地系统设计占有重要的地位，因为它关系到供电系统的可靠性，安全性。
不管哪类建筑物，在供电设计中总包含有接地系统设计。
而且，随着建筑物的要求不同，各类设备的功能不同，接地系统也相应不同。
雷电是一种常见的自然现象，具有一定的可预见性。
气象卫星的顺利升空使得雷电的发生预测更具准确性，而且只要掌握常规的避雷方法，一般都可以躲避雷电的危害。
而且通过生活经验也可预测雷电的发生，根据云的颜色和厚度来预测雷电的准确度还是很高的。
当要发生雷电之前，将所有的电闸断开，就可以很大程度上避免雷击。
此外，由于建筑物里的导体是很多的，还有许多导电性能优良的金属导体，在导体没有通电的情况下也可能会产生雷击的现象。
防雷接地可以有效地防止这一现象发生。
以上就是配电系统进行防雷接地保护的目的。
二、民用建筑低压供配电系统的接地与防雷技术（一）建筑物的防雷与接地要想完善民建变配电系统的防雷性能，首先就要考虑民建变配电系统建筑物的防雷性能，因为最先进的防雷害措施就是根本不让雷电进入到系统内部，而在民建变配电系统的建筑物上就将雷电隔离，将雷电的破坏性释放殆尽，只有这样才能最大限度的保证变配电系统的安全。
在建筑物的防雷性能中最重要的就是建筑物本身的防雷性能，在建筑物的防雷技术领域，最新的国家建筑物防雷规范中明确指出，等电位防雷接地线能够有效的减少雷电对建筑物本身和建筑物内部电气设备的影响，所以在建筑物的防雷措施中等电位防雷线连接，已经开始取代传统上独立的接地网络连接。
低压配电系统防雷
低压配电系统防雷［时间：2004-11-19 13:31:51 作者：本站原创］IEC电源三级防雷示意图图A.IEC CLASS-I 第一级电源防雷B.CLASS TO CLASS 级间协调电感C.IEC CLASS-II 第二级电源防雷（三相防雷）D.IEC CLASS-II 第二级电源防雷（单相防雷）E.IEC CLASS-III 第三级电源防雷F.被保护设备注意事项：电源防雷相关的注意事项SPD（防雷器）的安装注意安装位置、连接导线、失效保护装置以及级间安装距离等。
防雷熔断丝或空气开关的选择导线的选择和连接导线应该尽可能短，截面积应尽可能大地线问题应该采用综合接地网，如果因为设备独特的要求采用独立接地情形下，应在两个地网之间连接地电位均衡器级间安装距离应符合规定IEC CLASS-I 第一级电源防雷返回顶部适用于电源线从LPZ0 区进入LPZ1 区之电源线的防雷保护和等电位连接参照IEC防雷分区要求:<1>10/350us电流大于20KA （8/20us波电流约80 KA）<2>保护距离要求三相电源适用的防雷器型号PPS-I/3-140BA PPS-I/3-100BA - 电源防雷箱（内置ASafe 防雷模块、雷击计数、遥信触点、声光报警、零地保护NPE模式、差模保护模式）ASafe-25 (优选)ASafe-15 - ASafe 10/350us 一、二级电源防雷模块(B+C),适用于低压配电系统入户端的防雷保护AM1-40/4 AM1-40/3+NPE - AM系列防雷模块/零地保护模式NPE组合（遥信触点附加功能）单相电源适用的防雷器型号ASafe-25 ASafe-15 - ASafe 10/350一、二级电源防雷模块(遥信触点附加功能）AM1-40/2 AM1-40/1+NPE - AM系列防雷模块/零地保护模式NPE组合（遥信触点附加功能）相关产品:PPS-L 、PPS-I系列: PPS-L/3-200BA | PPS-L/3-160BA | PPS-L/3-100BA | PPS-I/3-140BA | PPS-I/3-100BA | PPS-I/3-100A | PPS-I/3N-100A | PPS-I/3-100 | PPS-I/3N-100 | PPS-I/3-60AM | PPS-I/3-60AASafe系列: ASafe-15 | ASafe-25 | ASafe-35 | ASafe-NPEAM1系列: AM1-40/1 | AM1-40/2 | AM1-40/1+NPE | AM1-40/3 | AM1-40/4 | AM1-40/3+NPE | AM1/0CLASS TO CLASS 级间协调电感返回顶部适用于两级电源防雷器安装的线路距离不足15米时，使两级防雷器能够最大限度发挥作用要求:级间协调电感的电流值应大于等于线路中空气开关的电流值适用的级间协调电感型号ADE-35 - 35A 级间协调电感代用方式将第一级防雷器到第二级防雷器或者第二级防雷器到第三级防雷器之间的电源线延长至10米以上，并卷绕在一起用3-4米线，缠绕9-12圈即可代用级间协调电感器IEC CLASS-II 第二级电源防雷（三相防雷）返回顶部适用于电源线从LPZ1 区进入LPZ2 区之电源线的防雷保护和等电位连接参照IEC防雷分区要求:<1> 8/20us电流大于20KA <2>保护距离要求适用的防雷器型号PPS-II/3-40AM - 电源防雷箱（ASP AM防雷模块、雷击计数、遥信触点声光报警附加功能）PPS-II/3-40A - 电源防雷箱（一体化MOV防雷模块、雷击计数、遥信触点声光报警附加功能）PPS-II/3-40 - 电源防雷箱PPS-II/3-20 - 电源防雷箱AM2-20/4 - ASP防雷模块(遥信触点附加功能后缀-S）(优选)AM2-20/3+NPE - ASP防雷模块零地保护模式NPE组合（共模/差模保护、遥信触点附加功能）相关产品:PPS-II系列: PPS-II/3-40A | PPS-II/3-40 | PPS-II/3-20 | PPS-II/1-40 | PPS-II/1-20 |AM2系列: AM2-20/1 | AM2-20/2 | AM2-20/1+NPE | AM2-20/3 | AM2-20/4 | AM2-20/3+NPE | AM2/0IEC CLASS-II 第二级电源防雷（单相防雷）返回顶部适用于电源线从LPZ1 区进入LPZ2 区之电源线的防雷参照IEC防雷分区要求8/20us电流大于20KA适用的防雷器型号PPS-II/1-40 - 电源防雷箱PPS-II/1-20 - 电源防雷箱AM2-20/2 - ASP防雷模块(遥信触点附加功能后缀-S）(优选)AM2-20/1+NPE - ASP防雷模块零地保护模式NPE组合（共模/差模保护、遥信触点附加功能）相关产品:PPS-II系列: PPS-II/3-40A | PPS-II/3-40 | PPS-II/3-20 | PPS-II/1-40 | PPS-II/1-20 |AM2系列: AM2-20/1 | AM2-20/2 | AM2-20/1+NPE | AM2-20/3 | AM2-20/4 | AM2-20/3+NPE | AM2/0IEC CLASS-III 第三级电源防雷返回顶部适用于电源线从LPZ2 区进入设备之电源线的防雷保护和等电位连接参照IEC防雷分区要求:<1> 8/20us电流大于10KA <2>保护距离10米适用的防雷器型号单相A6-420NS[A6-420NS-PRO] - 插座式电源防雷器（差模保护模式、地线错误指示、LED 光报警、过载断路保护、级间协调电感、EMI滤波）功率限制- 2000WAM3-10/2 AM3-10/1+AM-NPE - ASP防雷模块(遥信触点附加功能）- 功率不限三相AM3-10/4 AM3-10/3+AM-NPE - ASP防雷模块(遥信触点附加功能）- 功率不限相关产品:A6420系列A6421带射频保护系列A6422带电话保护系列A6423 带网络保护系列: LT A6-420 | LT A6-241 | LT A6-422 | LT A6-423 | LT A6-420NS | LT A6-241NS | LT A6-422NS | LTA6-423NS | LT A6-420NS-PROAM3系列: AM3-10/1 | AM3-10/2 | AM3-10/1+NPE | AM3-10/3 | AM3-10/4 | AM3-10/3+NPE | AM3/0被保护设备返回顶部被保护设备可以是任何一种使用[交流供电] 的设备注意保护距离，不要从防雷器接出过长的电源线，如果线路太长，则需要在设备的电源进入端增加防雷插座。
