矿井乏风余热回收井口防冻保温

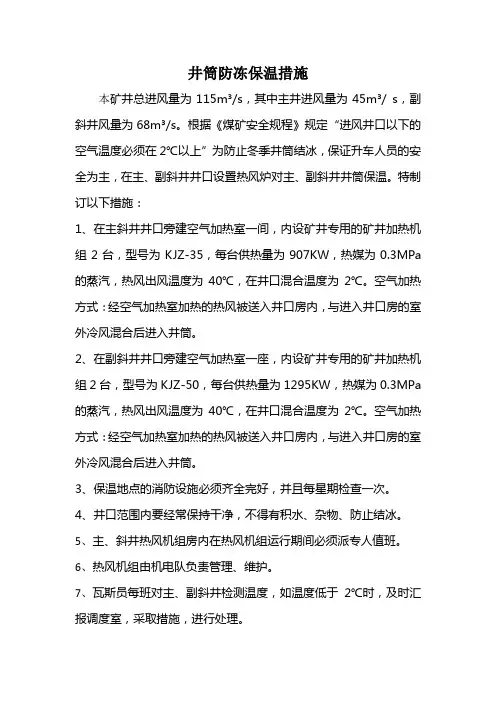

井口防冻保温措施
井筒防冻保温措施
本矿井总进风量为115m³/s，其中主井进风量为45m³/ s，副斜井风量为68m³/s。
根据《煤矿安全规程》规定“进风井口以下的空气温度必须在2℃以上”为防止冬季井筒结冰，保证升车人员的安全为主，在主、副斜井井口设置热风炉对主、副斜井井筒保温。
特制订以下措施：
1、在主斜井井口旁建空气加热室一间，内设矿井专用的矿井加热机组2台，型号为KJZ-35，每台供热量为907KW，热媒为0.3MPa的蒸汽，热风出风温度为40℃，在井口混合温度为2℃。
空气加热方式：经空气加热室加热的热风被送入井口房内，与进入井口房的室外冷风混合后进入井筒。
2、在副斜井井口旁建空气加热室一座，内设矿井专用的矿井加热机组2台，型号为KJZ-50，每台供热量为1295KW，热媒为0.3MPa 的蒸汽，热风出风温度为40℃，在井口混合温度为2℃。
空气加热方式：经空气加热室加热的热风被送入井口房内，与进入井口房的室外冷风混合后进入井筒。
3、保温地点的消防设施必须齐全完好，并且每星期检查一次。
4、井口范围内要经常保持干净，不得有积水、杂物、防止结冰。
5、主、斜井热风机组房内在热风机组运行期间必须派专人值班。
6、热风机组由机电队负责管理、维护。
7、瓦斯员每班对主、副斜井检测温度，如温度低于2℃时，及时汇报调度室，采取措施，进行处理。
科技成果——煤矿矿井乏风能量利用技术
科技成果——煤矿矿井乏风能量利用技术
技术开发单位
河北金牛股份公司东庞矿
适用范围
适用各类矿井
成果简介
矿井总回风温度、湿度基本保持恒定，其中蕴藏大量低温热能，通过热泵技术回收总回风中的低温热能，满足工业广场地面建筑采暖、井筒防冻及洗浴热水的需求。
回风热交换器换热的同时可降低主扇噪音，并使总回风流得到净化，实现煤矿不燃煤，取消燃煤锅炉，减少大气污染。
工艺技术及装备
1、矿井乏风热能提取技术；
2、热交换技术。
市场前景
该技术实现了煤矿不燃煤，取消燃煤锅炉，减少大气污染，在煤矿中具有节能减排的突出效果，推广前景广泛。
矿井回风余热回收利用,解决井口防冻问题
矿井是个巨大的蓄热体，蕴藏丰富的地热资源。
在矿井开发的过程中，伴随有矿井回风的优质余热资源产生。
矿方一般很少利用这些低温余热资源，不仅造成了资源的浪费，而且会导致严重的热污染、粉尘污染与噪音污染。
当地面新鲜风流送入进风井筒以后，供给工作面新鲜空气的同时也吸收来自沿程围岩散热、机械设备散热、煤体氧化、人员等方面的散热，当风流从回风井排出时，矿井回风的温度比进风高出许多，加之矿井回风量大，因此，矿井回风中蕴藏着大量的低温热能，而这部分热能未被利用，直接排到大气，会造成热能的极大浪费。
如果以矿井回风作为低温热源，利用重力式热管换热器技术，将其转变为有用的高温热源，用于满足井筒防冻，则会是一个很好的作用。
矿井回风顺着扩散塔引至重力热管热器蒸发段，热管中工作液体受热蒸发，蒸汽在压力差的作用下顺着上升管流入换热器冷凝段放出汽化潜热，回风放出汽化潜热后温度降低，顺着排风风道排至大气。
新风管道引至换热器冷凝段吸收汽化潜热达到预热目的，加热后的空气温度升高到规定温度以上，沿着进风风道最终送入井筒内;冷凝后的工作液体在重力的作用下，顺着下降管回流到蒸发段的液池当中。
只要有加热源，这一过程就会循环进行。
利用矿井余热利用技术，将矿井回风中的热能加以利用，将这部分能量转移到供热端解决冬季井口防冻和预热矿井新风、从而替代燃煤锅炉，达到节约燃煤、减低炭排放、硫排放、粉尘排放的节能减排目的。
随着人们节能和环保意识的提高，矿井余热利用技术的研究和应用必将越来越受到重视，重力热管在矿井余热中的利用具有广阔的应用前景，不仅可为井下工作人员创造舒适的工作环境，而且还可以为矿井带来巨大的直接经济效益，同时起到节能减排的作用。
煤矿回风立井工程冬季施工措施
煤矿回风立井工程冬季施工措施冬季已来临，为了确保回风立井正常、顺当施工，确保该工程的质量，必需对施工用的材料，施工设备、设备修理车间、采取取暖保温的措施。
一取暖保温的地点：1、取暖保温的地点：井口棚、二平台信号房、砼搅拌站及附属设施、提升机房、稳车棚、空压机站、井口值班室、伞钻修理间、井口工具室、洗钻室、抓岩机修理间、电、钳、车工房。
2、取暖保温的设备：需要取暖保温的主要设备有：提升机、全部凿井稳车、稳车油泵、空压机、伞钻、砼搅拌站设备、地面供水、排水管路及阀门、压风管路阀门等。
3、取暖保温的原材料：取暖保温的原材料：砼拌制用水、石子、砂子、水泥、防水剂等。
二取暖保温措施井口棚的保温：用井口围墙和井架围壁进行保温，所留的搅拌站口和人员、车辆出入口、吊挂用蓬布缝制的门帘，在进行砼浇筑、进出人、车的时候打开，其余时间关闭封严。
二平台信号房采用一台1kw电暖气取暖。
提升机房、空压机站各安设2个大火炉进行保温取暖。
井口任务交代室、井口值班、伞钻修理间、井口试验室、井口工具室、充电房、洗钻房、抓岩机修理间、机修车间、材料库、电、钳、车工房等、均采取安设小火炉取暖保温的措施。
供压风、供水管路上的各支线闸阀，采取在闸阀上掩盖专用保温层保温取暖。
集中管理的供风、供水闸阀用砖砌筑房屋，内架设火炉取暖保温。
排水管沟：采取用水泥盖板将其盖住后，上面掩盖黄土进行保温的措施。
水泥要入库存放，并留意防潮，并在水泥库房门口吊挂用蓬布缝制的门帘进行保温。
石子、砂子采取在上面掩盖300mm厚的用蓬布缝制内装麦草的保温袋保温防冻。
每个保温袋规格4m×2m，且袋与袋之间要搭接掩盖严密。
砼搅拌站（1）、砼拌制用水：采用2个7.8m3的水箱安设在砖砌的火炉上加热，要求水箱的底部高于砼搅拌机水泵。
水的加热温度应掌握在60℃-80℃，如采用大于或等于42.5r级水泥时，水的加热温度应掌握在40℃以上。
（2）、每次砼浇筑完后，将水箱与搅拌机水泵之间的胶管拆掉，把水泵、胶管、搅拌机拌料筒内的积水及杂物用压风吹扫洁净，以防受冻。

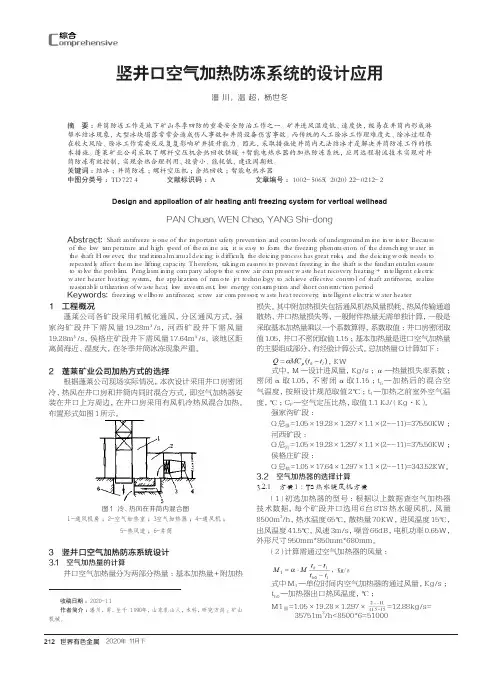

竖井口空气加热防冻系统的设计应用
竖井口空气加热防冻系统的设计应用潘 川，温 超，杨世冬（山东黄金集团蓬莱矿业有限公司，山东 烟台 ２６５４００）摘 要：井筒防冻工作是地下矿山冬季四防的重要安全防治工作之一。
矿井进风温度低、速度快，极易在井筒内形成淋帮水结冰现象，大型冰块塌落常常会造成伤人事故和井筒设备伤害事故。
而传统的人工除冰工作理难度大、除冰过程存在较大风险、除冰工作需要反反复复影响矿井提升能力。
因此，采取措施使井筒内无法结冰才是解决井筒防冻工作的根本措施。
蓬莱矿业公司采取了螺杆空压机余热回收供暖＋智能电热水器的加热防冻系统，应用远程射流技术实现对井筒防冻有效控制，实现余热合理利用、投资小、能耗低、建设周期短。
关键词：结冰；井筒防冻；螺杆空压机；余热回收；智能电热水器中图分类号：ＴＤ７２７．４ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２０）２２－０２１２－２Design and application of air heating anti freezing system for vertical wellheadPAN Chuan, WEN Chao, YANG Shi-dong（Ｓｈａｎｄｏｎｇ Ｇｏｌｄ Ｇｒｏｕｐ Ｐｅｎｇｌａｉ Ｍｉｎｉｎｇ Ｃｏ．， Ｌｔｄ，Ｙａｎｔａｉ ２６５４００，Ｃｈｉｎａ）Abstract: Ｓｈａｆｔ ａｎｔｉｆｒｅｅｚｅ ｉｓ ｏｎｅ ｏｆ ｔｈｅ ｉｍｐｏｒｔａｎｔ ｓａｆｅｔｙ ｐｒｅｖｅｎｔｉｏｎ ａｎｄ ｃｏｎｔｒｏｌ ｗｏｒｋ ｏｆ ｕｎｄｅｒｇｒｏｕｎｄ ｍｉｎｅ ｉｎ ｗｉｎｔｅｒ． Ｂｅｃａｕｓｅ ｏｆ ｔｈｅ ｌｏｗ ｔｅｍｐｅｒａｔｕｒｅ ａｎｄ ｈｉｇｈ ｓｐｅｅｄ ｏｆ ｔｈｅ ｍｉｎｅ ａｉｒ， ｉｔ ｉｓ ｅａｓｙ ｔｏ ｆｏｒｍ ｔｈｅ ｆｒｅｅｚｉｎｇ ｐｈｅｎｏｍｅｎｏｎ ｏｆ ｔｈｅ ｄｒｅｎｃｈｉｎｇ ｗａｔｅｒ ｉｎ ｔｈｅ ｓｈａｆｔ． Ｈｏｗｅｖｅｒ， ｔｈｅ ｔｒａｄｉｔｉｏｎａｌ ｍａｎｕａｌ ｄｅｉｃｉｎｇ ｉｓ ｄｉｆｆｉｃｕｌｔ， ｔｈｅ ｄｅｉｃｉｎｇ ｐｒｏｃｅｓｓ ｈａｓ ｇｒｅａｔ ｒｉｓｋｓ， ａｎｄ ｔｈｅ ｄｅｉｃｉｎｇ ｗｏｒｋ ｎｅｅｄｓ ｔｏ ｒｅｐｅａｔｅｄｌｙ ａｆｆｅｃｔ ｔｈｅ ｍｉｎｅ ｌｉｆｔｉｎｇ ｃａｐａｃｉｔｙ． Ｔｈｅｒｅｆｏｒｅ， ｔａｋｉｎｇ ｍｅａｓｕｒｅｓ ｔｏ ｐｒｅｖｅｎｔ ｆｒｅｅｚｉｎｇ ｉｎ ｔｈｅ ｓｈａｆｔ ｉｓ ｔｈｅ ｆｕｎｄａｍｅｎｔａｌ ｍｅａｓｕｒｅ ｔｏ ｓｏｌｖｅ ｔｈｅ ｐｒｏｂｌｅｍ． Ｐｅｎｇｌａｉ ｍｉｎｉｎｇ ｃｏｍｐａｎｙ ａｄｏｐｔｓ ｔｈｅ ｓｃｒｅｗ ａｉｒ ｃｏｍｐｒｅｓｓｏｒ ｗａｓｔｅ ｈｅａｔ ｒｅｃｏｖｅｒｙ ｈｅａｔｉｎｇ ＋ ｉｎｔｅｌｌｉｇｅｎｔ ｅｌｅｃｔｒｉｃ ｗａｔｅｒ ｈｅａｔｅｒ ｈｅａｔｉｎｇ ｓｙｓｔｅｍ， ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｒｅｍｏｔｅ ｊｅｔ ｔｅｃｈｎｏｌｏｇｙ ｔｏ ａｃｈｉｅｖｅ ｅｆｆｅｃｔｉｖｅ ｃｏｎｔｒｏｌ ｏｆ ｓｈａｆｔ ａｎｔｉｆｒｅｅｚｅ， ｒｅａｌｉｚｅ ｒｅａｓｏｎａｂｌｅ ｕｔｉｌｉｚａｔｉｏｎ ｏｆ ｗａｓｔｅ ｈｅａｔ， ｌｏｗ ｉｎｖｅｓｔｍｅｎｔ， ｌｏｗ ｅｎｅｒｇｙ ｃｏｎｓｕｍｐｔｉｏｎ ａｎｄ ｓｈｏｒｔ ｃｏｎｓｔｒｕｃｔｉｏｎ ｐｅｒｉｏｄ．Keywords: ｆｒｅｅｚｉｎｇ； ｗｅｌｌｂｏｒｅ ａｎｔｉｆｒｅｅｚｅ； ｓｃｒｅｗ ａｉｒ ｃｏｍｐｒｅｓｓｏｒ； ｗａｓｔｅ ｈｅａｔ ｒｅｃｏｖｅｒｙ； ｉｎｔｅｌｌｉｇｅｎｔ ｅｌｅｃｔｒｉｃ ｗａｔｅｒ ｈｅａｔｅｒ1 工程概况蓬莱公司各矿段采用机械化通风，分区通风方式，强家沟矿段井下需风量19.28m³/s，河西矿段井下需风量19.28m³/s，侯格庄矿段井下需风量17.64m³/s。

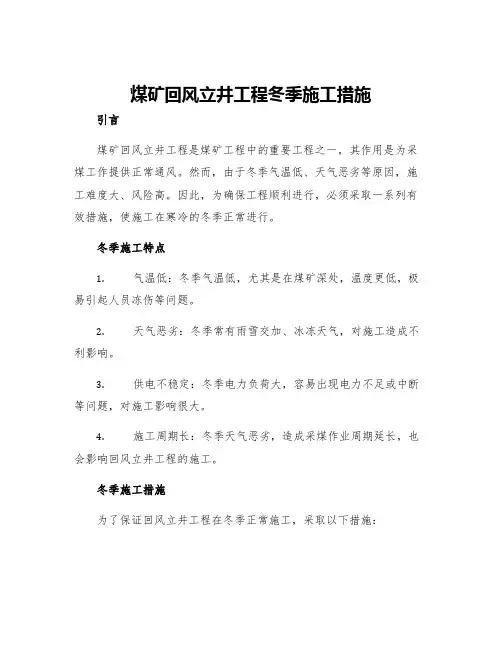

煤矿回风立井工程冬季施工措施
煤矿回风立井工程冬季施工措施引言煤矿回风立井工程是煤矿工程中的重要工程之一，其作用是为采煤工作提供正常通风。
然而，由于冬季气温低、天气恶劣等原因，施工难度大、风险高。
因此，为确保工程顺利进行，必须采取一系列有效措施，使施工在寒冷的冬季正常进行。
冬季施工特点1.气温低：冬季气温低，尤其是在煤矿深处，温度更低，极易引起人员冻伤等问题。
2.天气恶劣：冬季常有雨雪交加、冰冻天气，对施工造成不利影响。
3.供电不稳定：冬季电力负荷大，容易出现电力不足或中断等问题，对施工影响很大。
4.施工周期长：冬季天气恶劣，造成采煤作业周期延长，也会影响回风立井工程的施工。
冬季施工措施为了保证回风立井工程在冬季正常施工，采取以下措施：1. 安全措施冬季施工需要注意人员安全问题，特别是防范冻伤。
施工现场应提供保暖工具，如暖室、热水袋、暖水瓶等，以确保人员不会受到严重的冻伤。
并严格遵守安全操作规程，如严格带安全帽、安全绳、防滑鞋等。
2. 防冻防寒针对气温低的特点，需要采取相应防冻措施，如：使用加热设备对设备进行加热保温；使用防冻剂对水管、输送管、泵等设施进行防冻；对现场设备进行定期维护与检查。
3. 施工时间安排在冬季采煤周期较长，影响工期的主要因素是气温。
因此，需要合理安排施工时间，在天气恶劣的情况下，及时停工或调整施工计划。
4. 材料保质保量在冬季，材料保存也成为了施工的难点。
特别是对于水泥等易凝固物质，保持温度十分关键，否则会严重影响施工质量。
因此，要加强材料保管监管，确保材料的保质保量。
5. 机械设备保养施工中，机械设备的正常运转对工程进度和质量的保证至关重要。
在冬季，设备运行会受到天气等因素的影响。
建议在运行设备前，对设备的电气、液压、机械等进行检查、维护和保养，以确保设备的正常使用。
结论冬季回风立井工程施工是非常复杂而又危险的，各项措施的质量保证是确保工程顺利进行的关键因素。
因此，在施工前一定要做好周密的施工方案，采取有效的措施来应对冬季特性，保证在恶劣的天气条件下，顺利进行回风立井工程施工。
矿井口乏风 热泵热回收方案
矿井口乏风热泵热回收方案矿井口乏风热泵热回收方案是一个有效利用矿井乏风余热，降低能源成本，提升能源利用效率的系统方案。
以下是该方案的主要内容：1. 方案概述：矿井口乏风热泵热回收方案利用热泵技术，通过吸收和转化乏风中的低品位热能，将其转化为高品位热能，用于供暖、热水供应等应用领域。
2. 方案目标：本方案的目标是实现矿井乏风的余热回收，提高能源利用效率，降低采矿企业的能源成本，同时减少对环境的影响，实现绿色矿山的建设。
3. 技术方案：•热泵机组：选用合适的热泵机组，可采用涡旋式热泵或螺杆式热泵等类型，具体型号应根据实际工况和需求进行选择。
•换热器：为了实现乏风与热泵的换热，需要设置换热器。
换热器应具备较高的换热效率和较低的阻力，可采用翅片式换热器或螺旋式换热器等。
•控制阀和管道：根据需要选择合适的控制阀和管道，确保系统的可靠运行和良好的水力性能。
4. 实施步骤：•现场勘查：对矿井口进行实地勘查，了解现场的实际情况和条件。
•方案设计：根据现场勘查结果，进行方案设计，确定热泵机组型号、换热器类型、控制阀和管道的规格等。
•设备采购：根据设计方案，采购相应的设备和材料。
•安装调试：按照设计方案进行设备的安装和调试，确保系统的正常运行。
•运行监测：对系统进行运行监测，收集运行数据，评估系统的性能和效益。
5. 经济效益分析：在乏风余热回收的基础上，本方案的经济效益主要体现在能源成本的降低。
通过回收乏风的余热，可减少对传统能源的依赖，降低采矿企业的能源消耗成本。
6. 社会效益分析：本方案的社会效益主要体现在节能减排和绿色矿山建设方面。
通过回收乏风余热，可减少对环境的负面影响，同时提高能源利用效率，为绿色矿山的建设提供支持。
7. 可持续性分析：本方案的可持续性主要体现在其节能环保的特性上。
通过回收乏风余热，可实现能源的可持续利用，降低对传统能源的依赖，从而减少对环境的负面影响。
同时，本方案具有较高的经济效益和社会效益，可促进采矿企业的可持续发展。
乏风余热利用技术在某矿区风井场地的应用
乏风余热利用技术在某矿区风井场地的应用本文结合某乏风余热利用改造工程，通过对供热现状、余热资源分析、负荷分析、余热利用设备选型等方面进行综合分析，对矿井乏风余热利用技术的应用进行探讨，提供了乏风余热利用技术设计经验，以及良好的节能环保效益。
标签：矿井乏风;余热利用;直冷式取热乏风热泵;一次能源1 前言煤矿矿井乏风风量大，出风温度稳定，相对湿度高，矿井乏风属于较稳定的低温余热资源，可用于矿井风井场地低品位用热需求，如供暖和井口保温等，且这类负荷通常较小。
随着国家和地方环保政策的要求越来越高，矿区既有燃煤锅炉，尤其是10t/h 以下的燃煤锅炉逐步淘汰，这就给乏风余热利用技术的应用创造了条件。
本文结合某乏风余热利用改造工程，对矿井乏风余热利用技术的应用进行分析，以便对改技术的应用给出可供参考的设计经验。
2 供热现状本工程风井场地供热负荷主要为场地建筑采暖通风和井筒防冻加热负荷，现状采用燃煤蒸汽锅炉供热方式，锅炉房规模为2×10t/h蒸汽锅炉，受环保政策要求，需拆除既有燃煤锅炉，对现有供热系统进行改造。
3 余热资源分析风井场地乏风量130m3/s，矿井乏风出风温度10℃，相对湿度60%，比焓21.703kJ/kg，属于低焓乏风，但利用乏风量连续稳定的特点，矿井乏风属于矿区特有的较稳定的低温余热资源。
4 负荷分析4.1 供热负荷风井场地总的供热负荷为6102kW，其中供暖负荷1838kW，井筒保温负荷4264kW。
4.2 年供热量本工程所在地供暖期为144天，采暖室外计算温度为-15℃，供暖期室外平均温度-3.9℃，起始供暖室外温度5℃，供暖室内计算温度为18℃，井口加热混合空气温度2℃。
供暖最大负荷利用小时数为2419.2小时，年供热量16007GJ;井口加热最大负荷利用小时数为1612.8小时，年供热量24757.1GJ。
供暖和井口加热系统的年供热量合计40764.1GJ。
5 余热利用设备选型5.1 直冷式取热乏风热泵技术本工程采用乏风热泵机组提取乏风余热，供井口加热和供暖系统用热，乏风热泵机组采用“直冷式取热乏风热泵系统”供热技术，采用深焓取热方式，取热过程涵盖干冷区、湿冷区、霜冷区和冰冷区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿井乏风余热回收井口防冻保温
洛斯机电提供矿井乏风余热回收技术，是为了积极响应环境保护的大方向号召，燃煤锅炉运行、维护费用高，安全隐患问题突出，对煤矿的正常使用带来了很大的困扰，所以，它逐渐被淘汰，便有新的技术来取缔。
达到井口防冻保温、室内供暖、洗澡生活用水等！无论从经济效益还是社会效益，乏风余热回收都在不断的发展。
矿井乏风余热回收井口防冻保温技术在严寒地区应用比较广泛，冬季时间长，若是只采取常规的电能发热，消耗量太大，资源严重浪费，而且企业成本太高。
有统计上显示，矿井乏风的全年温度据不完全统计在18-30℃左右，有些地区冬季室外温度非常低，尤其是偏北方向，一般冬季温度在-零下十摄氏度以内，极寒天气温度最多达到零下二十度左右。
这样矿井井口防冻的负荷量较大，如依旧采用传统的换热器，是出现结冰和保暖效果差的问题。
为防止水结冰及保护热泵主机，乏风余热利用系统想要独立的满足井口防冻或是矿井供暖的需求，前期必须做好改造，选择合理的设备，以免结冰导致的安全隐患。
煤矿在开采的过程中会产生数量巨大的低温热源,通过矿井乏风余热回收及时，能合理将它们回收并利用,很好的解决了井口防冻保温的问题，这对企业来说，将产生丰厚的经济效益和环境效益。
乏风余热回收是通过采用外置高效换热器改造目前的冷却方式，提取设备运行过程中产生的热量，综合利用并合理的使用，减少废气的排放，节约资源，循环利用中，实现了煤矿废水乏风变废为宝。
