两种质子酸掺杂聚吡咯电化学性能的比较陈泳;李娟娟;郝蓉蓉【摘要】分别以H2SO4和HNO3作为聚合电解液,通过循环伏安法在不锈钢网上合成了质子酸掺杂的聚吡咯(PPy).采用傅里叶变换红外光谱(FT-IR)、X射线衍射(XRD)和场发射扫描电镜(SEM)对其结构和形貌进行表征.分别在1 mol·L-1 HNO3和0.5mol·L-1 H2SO4的电解液中,通过循环伏安法(CV)、恒流充放电(GCD)和交流阻抗谱法(EIS)对电极材料的电化学性能进行测试.结果表明:PPy/HNO3电极材料具有疏松多孔的珊瑚状结构,而PPy/H2SO4呈现出菜花状结构;电流密度为5 mA·cm-2时,在0.5 mol·L-1H2SO4电解液中,PPy/0.5mol·L-1 HNO3比电容为596 F·g-1,循环1 000次后比电容保持了95.9％,在1.0 mol· L-1 HNO3电解液中,PPy/0.1 mol·L-1 H2SO4比电容为442 F·g-1,循环1 000次后比电容保持了70.6％,相比之下,HNO3掺杂后的聚吡咯电极材料表现出更优异的电化学性能.【期刊名称】《兰州理工大学学报》【年(卷),期】2018(044)005【总页数】6页(P69-74)【关键词】质子酸;聚吡咯;循环伏安法;比电容【作者】陈泳;李娟娟;郝蓉蓉【作者单位】兰州理工大学石油化工学院,甘肃兰州730050;兰州理工大学石油化工学院,甘肃兰州730050;兰州理工大学石油化工学院,甘肃兰州730050【正文语种】中文【中图分类】O646近年来，凭借优异的能量转换和存储性能，超级电容器已经成为新型化学电源领域的研究热点.相比于电池和传统电容器，超级电容器具有功率密度高、充放电速率快和循环寿命长等优点[1-4].而对于超级电容器性能来说，最重要的影响因素是电极材料的性能.导电聚合物是一类重要的电极材料，其最大的优点是可以通过设计聚合物的结构，优选聚合物的匹配性，来提高电容器的整体性能.其中，聚吡咯(PPy)由于合成简单、电导率高、稳定性好、氧化电位低以及安全无毒等优点[5-6]，被认为是最有商业前景的导电高分子材料之一，引起了国内外学者的广泛关注. 1916年Angeli首次用化学氧化法合成了聚吡咯，直到1965年Weiss等用电化学合成法合成了导电聚吡咯，人们才注意到其具有导电性，并开始对其研究.由于缺乏有效的长程有序，其内部自由电荷的运动受到限制，因而本征态的聚吡咯导电性较差.但是，当材料处于掺杂状态时，其导电性显著提高，电活性增强，电化学性能得到了极大的提高.其中，质子酸掺杂是在PPy 合成过程中使用较早的，也是使用较多的一类掺杂剂.张爱琴等[7]在低温(0 ℃)下化学氧化合成了盐酸掺杂聚吡咯(PPy)，当电流密度为8 mA·cm-2时，PPy在1 mol·L-1 Na2SO4溶液中的单电极比电容达350.2 F·g-1；当电流密度为10 mA·cm-2时，第100次循环时的比电容为初始值的90.6%.王杰等[8]用电化学方法制备了分别以对甲基苯磺酸、高氯酸和盐酸掺杂的PPy膜，当扫描速率为5 mV·s-1时，比电容分别为146、219、270 F·g-1. Li等[9]在5-磺基水杨酸(SSA)中通过恒电流法和脉冲沉积法在不锈钢片上合成了聚吡咯膜，在扫速为2 mV·s-1时比电容达到545 F·g-1.质子酸掺杂聚吡咯的研究已有不少，前期的研究焦点主要集中在掺杂后对聚吡咯电导率的影响，现在的研究更多的是关注电极材料比电容的高低.本文分别选用H2SO4和HNO3两种无机酸为聚合电解液，采用循环伏安法在不锈钢网表面合成了聚吡咯(PPy)，研究了聚合过程中掺杂酸的种类对聚吡咯结构和电化学性能的影响.1 实验部分1.1 原料与试剂吡咯(上海晶纯试剂有限公司)，经减压蒸馏后使用.硫酸(白银良友化学试剂)、硝酸(白银良友化学试剂)、丙酮(天津市大茂化学)、无水乙醇(天津市富宇精细化工)等试剂均为分析纯，未经进一步处理.1.2 硝酸及硫酸掺杂PPy的合成采用CHI660E电化学工作站 (上海辰华仪器有限公司)通过循环伏安法进行电化学聚合. 实验为三电极体系.工作电极为304型不锈钢网(25 mm×10 mm)，沉积面积为1 cm2，辅助电极为304型不锈钢网(25 mm×10 mm)，参比电极为饱和甘汞电极.不锈钢网在使用前，经丙酮、乙醇、去离子水超声清洗干净，烘干待用.电解液的组成：0.1 mol·L-1的Py和一定浓度的酸(HNO3和H2SO4).具体的合成过程：在电位窗口为-0.2～0.9 V，扫描速率为5 mV·s-1的条件下循环扫描31个片段，待聚合结束后，取出工作电极依次用聚合时相应的酸和蒸馏水冲洗，接着将工作电极置于60 ℃真空干燥箱中进行干燥.1.3 材料的结构表征傅里叶变换红外光谱仪(FT-IR，美国Nicolet，Nexus 671型)测定样品的红外光谱图； X 射线衍射仪(XRD，日本理学，D/MAX-2400 X型)测定样品的X 射线衍射图谱；场发射扫描电镜(SEM，日本电子光学，JSM-6701 F 型)观察样品的微观形貌.1.4 电化学性能测试利用上海辰华CHI660E电化学工作站对所得电极材料进行电化学测试.测试体系为三电极体系：上一步中得到的聚吡咯修饰电极作为工作电极，铂电极为辅助电极，饱和甘汞电极为参比电极.电解液为0.5 mol·L-1的H2SO4溶液或1.0 mol·L-1 的HNO3溶液，测定电极材料的循环伏安曲线(电压范围-0.3～0.7 V)、恒流充放电曲线(电位窗口-0.3～0.7 V)和交流阻抗(测试频率范围0.01 Hz～100 kHz).2 结果与讨论2.2 质子酸对聚吡咯结构与形貌的影响2.2.1 FT-IR分析图1为PPy/H2SO4和PPy/HNO3的红外光谱图.由图可以看出，两种掺杂的聚吡咯峰形基本一致.PPy/H2SO4(曲线a)特征吸收峰对应的官能团归属如下：3 459 cm-1为N—H伸缩振动吸收峰；1 639、1 563、 1 452和1 117 cm-1分别为C==C、C—C、C—N和C—H特征吸收峰；877、846和617 cm-1分别为==C—H、—C—H和N—H面外振动吸收峰，这与聚吡咯的典型吸收峰一致[10].PPy/HNO3(曲线b)特征吸收峰与之相似，不同的是，在1 617和1 384cm-1处出现了C==O和C—O的较弱吸收峰，说明有一部分聚吡咯发生过氧化，证明了的存在[11].并且在1 042 cm-1处有较弱的吸收峰，这是质子化聚吡咯链中==N+H—的面内变形振动吸收峰[12]，说明在HNO3溶液中，聚吡咯的质子化程度更高.在780 cm-1处出现的强度较弱的峰为吡咯环上Cβ—H面内弯曲变形振动引起的，证明了有一部分聚吡咯以α-α的连接方式存在[13].同时发现PPy/HNO3的部分特征峰发生红移，吸收峰强度变大，这可能是由于经HNO3掺杂后，一方面氮原子上更多的正电荷离域到吡咯环上，降低了吡咯环电子云密度，同时由于掺杂作用形成的共轭效应使得基团的振动频率下降，使红外吸收峰向低频方向移动，有利于电荷的跃迁[14].图1 PPy/H2SO4和 PPy/HNO3的红外光谱图Fig.1 FT-IR spectrograms of PPy/H2SO4 and PPy/HNO32.2.2 XRD分析图2是PPy/H2SO4和PPy/HNO3的X射线衍射图.可以看出，谱线a和b没有出现特别尖锐细高的衍射峰，说明质子酸掺杂的聚吡咯结晶度不高，以无定形为主.在2θ=14°～30°之间均出现了较宽的衍射峰，这是聚吡咯的特征峰[10]，是由环的密堆积引起π-π*轨道充分折叠形成的[15].通过对比发现，PPy/HNO3的衍射峰强度更大，表明其结晶度更高，结构更加有序，说明经硝酸掺杂后质子化的氧化态单元结构==N+H—增加了[16]，这与红外分析结果一致.图2 PPy/H2SO4和PPy/HNO3的X射线衍射图Fig.2 XRD spectrograms of PPy/H2SO4 and PPy/HNO32.2.3 SEM分析图3 不同质子酸掺杂PPy的扫描电镜图Fig.3 SEM images of PPy doped with different protonic acids图3分别是PPy/H2SO4和PPy/HNO3在10 000倍率下的扫描电镜图.可以看到，硫酸掺杂的聚吡咯(图3a)形貌是由许多颗粒堆积成的大结节，类似于菜花状的结构.然而，硝酸掺杂的聚吡咯却呈现出表面相对粗糙的珊瑚结构(图3b)，这是由于质子化的氧化态单元结构==N+H—的增加，使得聚吡咯分子间同时以链内和链间的方式连接，改变了其聚集状态，增加了分子链排列的有序性[16].这种疏松多孔的结构使电极表面活性电位数增多，从而增强了电化学信号，既有利于电解液在电极微孔内的传递和扩散[17]，又有利于活性物质的充分利用，可在产生氧化还原电容的同时，产生较大的双电层电容[7].2.3 两种质子酸掺杂聚吡咯电化学性能的比较2.3.1 循环伏安测试图4a和图4b是不同质子酸浓度的PPy/HNO3和PPy/H2SO4分别在0.5 mol·L-1 H2SO4和1.0mol·L-1HNO3电解液中测试的循环伏安曲线(CV)，电位窗口为-0.3～0.7 V，扫描速率为5 mV·s-1.由图可见，两种质子酸掺杂下的图形都接近于矩形，但有不同程度的扭曲，这可能是由于电极内阻的存在和极化的原因.同时观察到其氧化还原电位间距较宽，未出现明显的氧化还原峰电流，这可能是由于酸性溶液中合成的聚吡咯中各种阴离子嵌脱过程形成的电流峰相互叠加造成的[7].图4 不同质子酸掺杂PPy的循环伏安曲线Fig.4 Cyclic voltammetric curves of PPy doped with different protonic acids从图4a中可以看出PPy/HNO3电极的CV曲线对称性更好，说明电极材料的可逆性较好.当HNO3浓度为0.5 mol·L-1时，曲线包围的面积最大，通过的电荷电量更多，表明附着在电极表面的PPy中电化学活性单元数更多，预示着其具有较大的比电容.当HNO3浓度较小时，电极表面的聚吡咯电化学活性位点少，而浓度较大时，多余的阴离子会堵塞聚吡咯的导电通道，阻碍电解质离子的传递[18].同样的从图4b中可观察到，当H2SO4浓度不同时，曲线围绕的面积大小不等，H2SO4浓度为0.3 mol·L-1时，CV曲线的面积最大.2.3.2 恒流充放电测试不同质子酸浓度的PPy/H2SO4和PPy/HNO3分别在1.0 mol·L-1 HNO3和0.5 mol·L-1 H2SO4电解液中进行恒流充放电测试(GCD)，电位窗口为-0.3～0.7 V，电流密度为5 mA·cm-2.测试结果如图5a和5b所示，由于聚合物基体及溶液中离子的掺杂-脱掺杂，导致两种充放电曲线都不是理想的线性三角波形，说明存在法拉第赝电容.同时由于电极内阻的存在和极化的原因，导致放电曲线在开始放电时均出现了不同程度的电压降.电极材料的比电容可由式(1)计算得Cm =IΔt/(mΔV)(1)式中:Cm为活性物质的比电容,F·g-1;I为放电电流,A;Δt为放电时间,s;ΔV是电压范围,V;m为活性物质的质量,g,由差减法计算得到.由式(1)计算可得，当两种酸的浓度分别为0.1、0.3、0.5、0.7和0.9 mol·L-1时，对应的PPy/HNO3电极材料的比电容分别为93、355、596、242 和135 F·g-1，PPy/H2SO4电极材料的比电容分别为442、301、239、160 和126 F·g-1.可以看出，PPy/HNO3的比电容在HNO3浓度为0.5 mol·L-1时最大，这与循环伏安测试的结果一致，然而，PPy/H2SO4的比电容在H2SO4浓度为0.1 mol·L-1时最大，与循环伏安测试结果不吻合，这是因为不同浓度下沉积的聚吡咯的质量不同造成.相比之下，PPy/0.5 mol·L-1 HNO3电极材料的比电容高于PPy/0.1 mol·L-1 H2SO4 ，可能是由于硝酸掺杂后，聚吡咯呈现出疏松多孔的珊瑚状形貌，有利于电解液在电极微孔内的传递和扩散，使活性物质得到充分利用；另一方面，增加了聚吡咯链的离域性，有效改善了材料的导电性[19].图5 不同质子酸掺杂PPy的恒流充放电曲线Fig.5 GCD curves of PPy doped with different protonic acids2.3.3 交流阻抗测试图6 PPy/H2SO4 和 PPy/HNO3的交流阻抗谱图Fig.6 EIS spectrograms of PPy/H2SO4 and PPy/HNO3图6分别为PPy/0.1 mol·L-1 H2SO4 和PPy/0.5 mol·L-1 HNO3在开路电压为0.4 V时的交流阻抗谱图.从图谱中可以看出，所有曲线均由半圆和直线构成.曲线高频端与实轴的截距代表电解液的欧姆电阻Rs ，高频区是由电荷传递过程引起的阻抗，半圆直径代表电荷传递电阻Rct，直径越小，电荷传递电阻Rct越小，即导电性越好，中频区为一段45°的斜线是由极化过程引起的，表明此时的电化学过程由扩散控制，低频区直线是由电极上离子的Warburg阻抗所致，即电解液中离子向电极表面扩散时的阻抗[20]，反映了材料与电化学容量相关的充电机理，直线越垂直于横坐标表明其电容性能越好.比较两种电极材料的阻抗谱图，PPy/H2SO4和PPy/HNO3的电荷传递电阻分别为3.2和1.9 Ω，表明PPy/0.5 mol·L-1HNO3电极材料具有更小的电化学传质阻抗，这主要是因为HNO3掺杂后提高了聚吡咯分子链的有序性，增强了电子的离域化作用，提供了更多的电子流动通道，有利于电荷的流动.2.3.4 循环稳定性测试图7为PPy/H2SO4 和 PPy/HNO3分别在1.0 mol·L-1 HNO3和0.5 mol·L-1H2SO4电解液中进行1 000次循环伏安测试的循环寿命图，扫描速率为50 mV·s-1.由图可以看出，PPy/HNO3电极材料在循环初期比电容下降较快，这主要是由电极表面存在未聚合完全的聚合物以及未掺杂的聚吡咯导致的[21-22]，接着比电容又有一定程度的升高，原因可能是由于电极微观结构的改变[23-24]，最终比电容保持了95.9%，损失较小，说明该电极材料循环稳定性较好.PPy/H2SO4电极材料在循环初期出现了比电容升高的过程，最终比电容保持了70.6%. 尽管在循环过程PPy 会发生聚合物链的膨胀/收缩，使得电极材料内的部分孔隙毁坏和隔断，阻碍带电粒子在孔隙内的传递，从而使材料的比电容快速下降[25-26]，但是，两者相比，HNO3对聚吡咯链结构的稳定性要大于H2SO4的.图7 PPy/H2SO4和PPy/HNO3的循环寿命Fig.7 Cycling stability curves of PPy/H2SO4 and PPy/HNO33 结论分别用H2SO4和HNO3作为聚合电解液，通过循环伏安法在不锈钢网上合成了不同质子酸掺杂的聚吡咯.分析对比了两种电极材料的结构和性能的差异，发现尽管都是无机酸，但是两种酸掺杂的聚吡咯电极材料的形貌不同，并且，就电化学性能而言，HNO3掺杂的聚吡咯电极材料都优于H2SO4掺杂的，说明HNO3进入聚吡咯基体使分子链更加有序，从而有利于电荷的传递和聚合物链的稳定，因此，使得电极材料的充放电容量和循环稳定性有了显著提高.参考文献：【相关文献】[1] GOGOTSI Y.What nano can do for energy storage [J].Acs Nano,2014,8(6):5369-5371.[2] BURKE A.Ultracapacitors:why,how,and where is the technology [J].Journal of Power Sources,2000,91(1):37-50.[3] 王冠. 超级电容器电极材料的制备及其性能的研究 [D]. 北京：清华大学,2011.[4] 王凯.超级电容器的制备及性能研究 [D].大连:大连理工大学,2014.[5] 杜冰.导电聚吡咯及其复合材料用作超级电容器电极材料的研究 [D].成都:西南交通大学,2009.[6] KANG H C,CECKELER K E.Enhanced electrical conductivity of polypyrrole prepared by chemical oxidative polymerization: effect of the preparation technique and polymer additive [J].Polymer,2000,41(18):6931-6934.[7] 张爱琴,王力臻,张勇,等.盐酸掺杂聚吡咯的电化学电容性能 [J].电池,2010,40(1):10-12.[8] 王杰,徐友龙,陈曦,等.掺杂离子对聚吡咯膜的电化学容量性能的影响 [J].物理化学学报,2007,23(3):299-304.[9] LI X,ZHITOMIRSKY I.Capacitive behaviour of polypyrrole films prepared on stainless steel substrates by electropolymerization [J].Materials Letters,2012,76(1):15-17.[10] MI H,ZHANG X,YE X,et al.Preparation and enhanced capacitance of core-shell polypyrrole/polyaniline composite electrode for supercapacitors [J].Journal of Power Sources,2008,176(176):403-409.[11] ELYASHEVICH G K,ROSOVA E Y,SIDOROVICH A V,et al.The effect of a polypyrrole coating on the thermal stability of microporous polyethylene membranes [J].European Polymer Journal,2003,39(4):647-654.[12] UYAR T,TOPPARE L,HACALOGLU J.Spectroscopic investigation of oxidation of p-toluene sulfonic acid doped polypyrrole [J].Synthetic Metals,2001,123(2):335-342. [13] RAUDSEPP T,MARANDI M,TAMM T,et al.Influence of ion-exchange on the electrochemical properties of polypyrrole films [J].Electrochimica Acta,2014,122(9):79-86.[14] HAMIDI P,OJANI R,RAZMI H,et al.High catalytic performance of Pt nanoparticles via support of conducting polymer for electro oxidation of methanol at carbon ceramic electrode [J].Journal of the Iranian Chemical Society,2015,12(4):667-676.[15] DALLAS P,STAMOPOULOS D,BOUKOS N,et al.Characterization,magnetic andtransport properties of polyaniline synthesized through interfacial polymerization [J].Polymer,2007,48(11):3162-3169.[16] RUHI G,BHANDARI H,DHAWAN S K.Designing of corrosion resistant epoxy coatings embedded with polypyrrole/SiO2 composite [J].Progress in OrganicCoatings,2014,77(9):1484-1498.[17] LEE S I,MITANI S,PARK C W,et al.Electric double-layer capacitance of microporous carbon nano spheres prepared through precipitation of aromatic resin pitch [J].Journal of Power Sources,2005,139(1):379-383.[18] XU H,ZhANG J L,CHEN Y,et al.Preparation and electrochemical performance of polyaniline doped with Mn2+[J].Journal of Functional Materials,2014,45(7):07047-07050.[19] LI X.Improving the electrochemical properties of polyaniline by co-doping with titanium ions and protonic acid [J].Electrochimica Acta,2009,54(24):5634-5639.[20] WANG Y,SHI Z,HUANG Y,et al.Supercapacitor devices based on graphene materials [J].Journal of Physical Chemistry C,2009,113(30):13103-13107.[21] XU H,WU J X,LI C L,et al.Investigation of polyaniline films doped with Fe3+ as the electrode material for electrochemical supercapacitors [J].ElectrochimicaActa,2015,165:14-21.[22] 田颖,李浙齐,徐洪峰,等.不同电解质溶液对聚吡咯修饰膜性质的影响 [J].物理化学学报,2008,24(4):612-618.[23] SHI K,ZHITOMIRSKY I.Influence of current collector on capacitive behavior and cycling stability of Tiron doped polypyrrole electrodes [J].Journal of PowerSources,2013,240(240):42-49.[24] PAULIUKAITE R,BRETT C M A,MONKMAN A P.Polyaniline fibres as electrodes: Electrochemical characterisation in acid solutions [J].Electrochimica Acta,2004,50(1):159-167.[25] FRACKOWIAK E,KHOMENKO V,JUREWICZ K,et al.Supercapacitors based on conducting polymers/nanotubes composites [J].Journal of PowerSources,2006,153(2):413-418.[26] ZHANG J,KONG L B,WANG B,et al.Electrochemical polymerization of polyaniline doped with Zn2+ as the electrode material for electrochemical supercapacitors [J].Journal of Solid State Electrochemistry,2014,18(3):813-819.。
导电聚吡咯的研究
7× 10 - 6 1× 10 - 4
—
5× 10 - 4 1 20 31 34 55 56
—
01008
—
110
— — —
2 3
—
0109
—
814 67 69
—
79 90
—
—
3 DN :Doner Number ,过化学氧化聚合还制备出珊瑚形貌的导电聚吡咯纳米线以及纳米线网络结构 , 这种聚 吡咯的粉末压片电导达到 43 SΠ cm 。
温电导 、 热重分析 、 可见2近红外吸收光谱和电 化学测量的结果 , 作者提出 PPy 除存在一般的 氧化掺杂结构外 ,还存在质子酸掺杂结构 ( 见图 [12 ] 1) ,这种结构是在吡咯单元的 β 2C 上发生质 子化 ,质子所带的正电荷转移到聚吡咯主链上 并伴随对阴离子掺杂 。根据还原态吸收光谱 , 推算出 PPy 的共轭链长度为 4 ～ 5 个吡咯 单 [13 ] 元 。提出了 PPy 主链是共轭吡咯环链段与可 以内旋转的聚吡咯链段的嵌段聚合物链结构的 [14 ] 看法 ,并解释了其光谱性质 。根据 PPy 碱处
[8 ]
2 吡咯电化学聚合反应机理的研究和聚合反应动力学方程
根据吡咯氧化聚合的特点 ,很自然地会想到阳离子自由基聚合机理 。按照这种机理 , 吡咯单体首 先被氧化成阳离子自由基 ,两个阳离子自由基偶合 , 同时脱掉两个质子形成二聚体 。二聚体又可被氧化
[9 ]
第4期
高 分 子 通 报
i = K[ Py ] [ A ] 1 + Kp [ Py ] + KA [ A ]
-
[4a ]
(1)
式中 i 为反应电流 ( 反应速率) ,[ Py ] 、 [ A ] 分别为吡咯单体和阴离子的浓度 , K 为反应速度常数 , Kp 和
聚吡咯的表征方法-概述说明以及解释
聚吡咯的表征方法-概述说明以及解释1.引言1.1 概述聚吡咯是一种重要的有机聚合物，具有多种独特的化学和物理性质，因此在许多领域具有广泛的应用前景。
为了深入了解和研究聚吡咯的特性和性能，需要使用各种表征方法对其进行分析和测试。
聚吡咯的表征方法主要包括物理性质测试、化学结构分析和合成方法验证等方面。
在物理性质测试方面，可以通过测量聚吡咯的电导率、热稳定性、光学性质等来评估其性能。
同时，聚吡咯的表面形貌和形态结构也可以通过扫描电子显微镜（SEM）和透射电子显微镜（TEM）等显微镜技术进行观察和分析。
化学结构分析是确定聚吡咯分子组成和结构的重要手段。
常用的方法包括核磁共振（NMR）和红外光谱（IR）等技术。
通过NMR技术可以确定聚吡咯分子中的官能团和基团的类型，从而了解其化学结构。
而红外光谱则可以提供聚吡咯的分子振动信息，帮助确定其分子链的构建。
此外，在聚吡咯的合成方法验证方面，需要使用一系列反应条件和催化剂来合成聚吡咯，并通过核磁共振、红外光谱等方法对其结构进行验证。
常用的合成方法包括电化学合成、化学氧化聚合和光化学反应等。
总之，聚吡咯的表征方法是对其特性和性能进行研究和分析的重要手段。
通过物理性质测试、化学结构分析和合成方法验证等方面的工作，可以更好地理解聚吡咯的性质，为其在材料科学、电化学和光电子学等领域的应用提供科学依据。
文章结构是指文章的组织框架，它包括了引言、正文和结论三个部分。
在这篇文章中，我们将按照以下结构进行写作：1. 引言1.1 概述在本节中，我们将简要介绍聚吡咯的背景和研究意义，以便读者了解这个主题的重要性。
1.2 文章结构本节将详细介绍文章的结构安排，以帮助读者更好地理解文章的内容和组织方式。
1.3 目的在本节中，我们将明确本篇文章的目的和研究方向，以便读者清楚地了解我们想要传达的信息和观点。
2. 正文2.1 聚吡咯的化学结构在本节中，我们将详细描述聚吡咯的化学结构，包括它的组成、性质等方面的内容，以便读者全面了解聚吡咯分子的基本特征。
导电聚吡咯的研究
导电聚吡咯的研究一、本文概述导电聚吡咯作为一种新兴的导电高分子材料，近年来在电子器件、传感器、电池以及抗静电涂层等领域展现出了广阔的应用前景。
本文旨在全面综述导电聚吡咯的研究现状和发展趋势，深入探讨其合成方法、导电机理、性能优化及其在各个领域的应用。
文章将首先概述导电聚吡咯的基本性质，包括其分子结构、导电性能以及稳定性等。
随后，将详细介绍导电聚吡咯的合成方法，包括化学氧化法、电化学聚合法等，并分析各种方法的优缺点。
接着，文章将深入探讨导电聚吡咯的导电机理，包括电子传输机制、载流子浓度等因素对导电性能的影响。
还将讨论如何通过改性、掺杂等方法优化导电聚吡咯的性能，以满足不同应用领域的需求。
文章将展望导电聚吡咯在未来的发展趋势，尤其是在新能源、智能材料等领域的应用前景。
二、聚吡咯的合成方法聚吡咯（Polypyrrole，PPy）是一种具有优异导电性能的共轭高分子，其合成方法多种多样。
根据聚合条件和引发剂的不同，聚吡咯的合成可以分为化学氧化法、电化学聚合法和模板法等几种。
化学氧化法是一种最常用的合成聚吡咯的方法，该方法通常以吡咯单体和氧化剂为原料，在适当的溶剂和温度下进行反应。
常用的氧化剂有过硫酸铵、氯化铁、过氧化氢等。
在反应过程中，氧化剂将吡咯单体氧化成阳离子自由基，然后这些自由基之间发生偶合反应，形成聚吡咯链。
化学氧化法简单易行，产物产量大，但得到的聚吡咯通常导电性能相对较低，且不易控制聚合度。
电化学聚合法是一种在电极表面直接合成聚吡咯的方法。
该方法通常在含有吡咯单体的电解质溶液中进行，通过恒电位、恒电流或循环伏安等电化学手段引发吡咯单体的聚合。
电化学聚合法得到的聚吡咯具有高度的结晶度和规整的链结构，因此其导电性能通常优于化学氧化法合成的聚吡咯。
电化学聚合法还可以通过改变电位、电流等参数来调控聚吡咯的形貌和性能。
模板法是一种利用模板剂的限域作用来合成具有特定形貌和结构的聚吡咯的方法。
该方法通常需要先制备一种具有纳米孔道或纳米空腔的模板剂，然后将吡咯单体引入模板剂中，再通过化学氧化或电化学聚合等方法在模板剂内部合成聚吡咯。
导电高分子材料聚吡咯资料讲解
导电高分子的分类
所谓导电高分子是由具有共轭π键的高 分子经化学或电化学“掺杂”使其由绝 缘体转变为导体的一类高分子材料。它 完全不同于由金属或碳粉末与高分子共 混而制成的导电塑料。
根据导电载流子的不同，结构型导电高 分子有两种导电形式：电子导电和离子 传导。
一般认为，四类聚合物具有导电性：高 分子电解质、共轭体系聚合物、电荷转 移络合物和金属有机螯合物。其中除高 分子电解质是以离子传导为主外，其余 三类聚合物都是以电子传导为主的。
3、3-取代聚吡咯的合成：易溶解、加 工
谢谢
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更 如图 1(a)。
质子酸机理: 。所谓质子酸机理，即高 聚物链与掺杂剂之间无电子的迁移，而 是掺杂剂的质子附加于主链的碳原子上， 质子所带电荷在一段共轭链上延展开来， 如式(3)所示
三、PPy的制备及其影响电导率的
因素
目前，PPy导电高分子材料的制备主要 有2 种方法：电化学合成法和化学氧化 法。其中，化学氧化法得到的一般为粉 末样品，而电化学合成法则可直接得到 导电PPy 薄膜。
电化学合成法：电化学合成法是通过控 制电化学氧化聚合条件(含吡咯单体的 电解液、支持电解质和溶剂、聚合电位、 电流和温度等)，在电极上沉积为导电 PPy薄膜
影响电化学合成法制备的PPy导电性的 因素主要有掺杂剂、介质的选择、反应 体系的理化性质等。
掺杂剂：经实验表明但吡咯单体和电解 液的浓度分别为0.2和0.3mol/L，温度 为0℃，电流密度为0.3mA/cm2 时，
二、聚吡咯导电机理
优点：具有共轭双键的导电高分子聚吡 咯由于合成方便、抗氧化性能好，与其 他导电高分子相比，因具有电导率较高、 易成膜、柔软、无毒等优点
溶剂对导电聚吡咯防腐蚀性能的影响

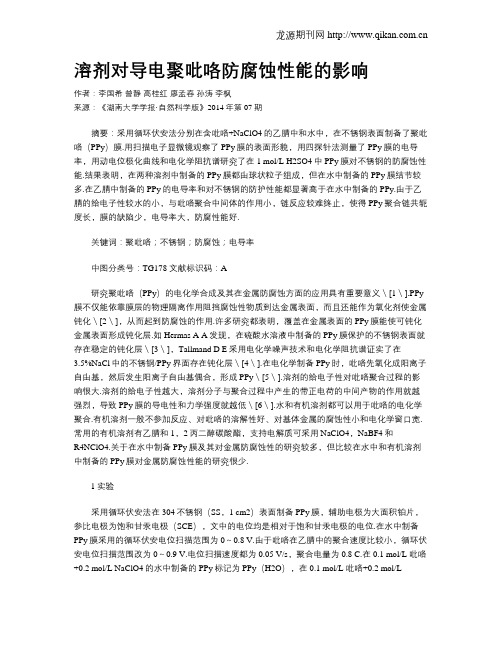

龙源期刊网 溶剂对导电聚吡咯防腐蚀性能的影响作者：李国希曾静高桂红廖孟春孙涛李枫来源：《湖南大学学报·自然科学版》2014年第07期摘要：采用循环伏安法分别在含吡咯+NaClO4的乙腈中和水中，在不锈钢表面制备了聚吡咯（PPy）膜.用扫描电子显微镜观察了PPy膜的表面形貌，用四探针法测量了PPy膜的电导率，用动电位极化曲线和电化学阻抗谱研究了在1 mol/L H2SO4中PPy膜对不锈钢的防腐蚀性能.结果表明，在两种溶剂中制备的PPy膜都由球状粒子组成，但在水中制备的PPy膜结节较多.在乙腈中制备的PPy的电导率和对不锈钢的防护性能都显著高于在水中制备的PPy.由于乙腈的给电子性较水的小，与吡咯聚合中间体的作用小，链反应较难终止，使得PPy聚合链共轭度长，膜的缺陷少，电导率大，防腐性能好.关键词：聚吡咯；不锈钢；防腐蚀；电导率中图分类号：TG178 文献标识码：A研究聚吡咯（PPy）的电化学合成及其在金属防腐蚀方面的应用具有重要意义＼[1＼].PPy 膜不仅能依靠膜层的物理隔离作用阻挡腐蚀性物质到达金属表面，而且还能作为氧化剂使金属钝化＼[2＼]，从而起到防腐蚀的作用.许多研究都表明，覆盖在金属表面的PPy膜能使可钝化金属表面形成钝化层.如Hermas A A发现，在硫酸水溶液中制备的PPy膜保护的不锈钢表面就存在稳定的钝化层＼[3＼]，Tallmand D E采用电化学噪声技术和电化学阻抗谱证实了在3.5%NaCl中的不锈钢/PPy界面存在钝化层＼[4＼].在电化学制备PPy时，吡咯先氧化成阳离子自由基，然后发生阳离子自由基偶合，形成PPy＼[5＼].溶剂的给电子性对吡咯聚合过程的影响很大.溶剂的给电子性越大，溶剂分子与聚合过程中产生的带正电荷的中间产物的作用就越强烈，导致PPy膜的导电性和力学强度就越低＼[6＼].水和有机溶剂都可以用于吡咯的电化学聚合.有机溶剂一般不参加反应、对吡咯的溶解性好、对基体金属的腐蚀性小和电化学窗口宽.常用的有机溶剂有乙腈和1，2丙二醇碳酸酯，支持电解质可采用NaClO4，NaBF4和R4NClO4.关于在水中制备PPy膜及其对金属防腐蚀性的研究较多，但比较在水中和有机溶剂中制备的PPy膜对金属防腐蚀性能的研究很少.1实验采用循环伏安法在304不锈钢（SS，1 cm2）表面制备PPy膜，辅助电极为大面积铂片，参比电极为饱和甘汞电极（SCE），文中的电位均是相对于饱和甘汞电极的电位.在水中制备PPy膜采用的循环伏安电位扫描范围为0～0.8 V.由于吡咯在乙腈中的聚合速度比较小，循环伏安电位扫描范围改为0～0.9 V.电位扫描速度都为0.05 V/s，聚合电量为0.8 C.在0.1 mol/L 吡咯+0.2 mol/L NaClO4的水中制备的PPy标记为PPy（H2O），在0.1 mol/L 吡咯+0.2 mol/L。
