建筑制图与识图模拟题及参考答案一、单选题（共40题，每题1分，共40分）1、完全对称的立面图，可只画一半，在对称轴处加绘（）。
A、连续编号B、省略符号C、对称符号D、直径符号正确答案：C2、建筑施工图上一般注明的标高是（）。
A、绝对标高B、相对标高C、要看图纸的说明D、绝对和相对均可正确答案：B3、绘图用三角板有（）种。
A、四种B、二种C、一种D、三种正确答案：B4、围合成室内空间的底面、侧面和顶面称为（）。
A、室内造型B、室内装饰C、室内界面D、室内构造正确答案：C5、（）线表示通过物体的中心线。
A、单点划线B、双点划线C、虚线D、实线正确答案：A6、室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。
A、顶层B、任意层C、本层D、一层正确答案：C7、建筑结构按层数来划分有底层结构、高层结构与（）。
A、框架结构B、多层结构C、排架结构D、墙结构正确答案：B8、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。
A、0.7B、0.9C、0.4D、0.5正确答案：A9、一套完整的装饰施工图，一般由（）图纸组成。
A、装饰平面图B、装饰平面图C、装饰平面图D、装饰平面图正确答案：B10、主要用来确定新建房屋的位置、朝向以及周边环境的关系的是（）。
A、建筑立面图B、总平图C、建筑平面图D、功能分区图正确答案：B11、要查阅顶棚上的装饰图形，一般从（）中查得。
A、装饰剖面图B、装饰立面图C、装饰平面图D、吊顶平面图正确答案：D12、装饰施工图是按（）的基本方法来表示室内各部位相互关系。
A、符号B、比例C、线条D、投影视图正确答案：D13、剖切位置线用一组不穿越图形的粗实线表示，一般长度正确的是（）。
A、8—10mmB、6—10mmC、6—8mmD、4—6mm正确答案：B14、尺寸界线及尺寸线应用（）绘制。
A、细实线B、细单点长画线C、中粗实线D、粗实线正确答案：A15、有关门窗的开关线，下述论点正确的是（）。
建筑识图试题库
自贡职业技术学校2011—2012学年第二学期《建筑识图》试题(B卷)考试时间:120分钟考试形式:闭卷考卷适用班级:11建筑1.2.3.班班级_________ 学号________ 姓名_________1、一套完整的施工图包括、、、。
2、写出下列常用构件的代号名称：M 、C 、MC 、J 、Z 、GL 。
3 、建筑平面图中外部的三道尺寸，由外向内依次是、、。
4 在结构施工图上：4根直径为22的二级钢；加密区间距为100，非加密区间距为200，直径为10的一级钢。
二．选择题（30分,每小题3分）1·L7(8B)表示（）A、7号非框架梁，8跨，其中两跨为悬挑梁B、7号非框架梁，8跨，两端为悬挑梁，悬挑梁不计入8跨内C、7号连梁，8跨，其中两跨为悬挑梁D、7号连梁，8跨，两端为悬挑梁，悬挑梁不计入8跨2、当图纸标有：KL7（3）300*700 Y500*250表示？（）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高2503.梁的上部有四根纵筋（Φ代表二级钢筋），2Φ25放在角部，2Φ12放在中部作为架立筋，在梁支座上部应注写为（）A、2Φ25+2Φ12B、2Φ25+(2Φ12)C、2Φ25；2Φ12、4.下列叙述正确的是( )A.G2φ12 表示梁两侧的抗扭钢筋，每侧一根φ12。
B. G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
C. N2Φ22 表示梁两侧的构造钢筋，每侧一根Φ22。
D. N4Φ18 表示梁两侧的抗扭钢筋，每侧四根Φ18。
5. 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有（）A.两排筋，上排筋为5根。
建筑工程制图试卷B卷答案(适用于专科院校)
A、窗B、墙C、梁D、门11、在施工中,L代表( C ).A、板B、柱C、梁D、墙12、在施工图中,C代表(B ).A、门B、窗C、梁D、柱13、在钢筋混凝土构件代号中, “ GL”是表示(B ).A、圈梁B、过梁C、连系梁D、基础梁14、在钢筋混凝土构件代号中, “ JL”是表示(D ).A、圈梁B、过梁C、连系梁D、基础梁15、φL表示（B）。
A Ⅰ级光圆钢筋B 冷拉Ⅰ级钢筋C Ⅰ级锰硅人字纹钢筋D Ⅰ级螺纹钢筋16、标高符号的三角形为等腰直角三角形，髙约（A）mm。
A 3B 5C 6D 817、不属于建筑平面图的是（A）。
A、基础平面图B、底层平面图C、标准层平面图D、屋顶平面图18、下列建筑中不属于公共建筑的是（D）。
A、学校B、旅社C、医院D、宿舍19、对于风向频率玫瑰图说法错误的是（A）。
A、它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制B、实线表示全年风向频率C、虚线表示夏季风向频率D、图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上20、下列拉丁字母中，可以用做定位轴线编号的是（A）。
A、LB、IC、OD、Z二、判断题（下列各题，你认为正确的，请在题干的括号内打“√”，错的打“×”。
每小题2分，共20分）1、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。
（×）2、平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺序编写，其中的I、Q、J不得用作轴线编号。
（×）3、总平面图是画在有等交线或坐标方格网的地形图上。
（√）4、建筑立面图是平行于建筑物各方向外表立面的正投影图。
（√）5、常用构件的代号“GL”表示基础梁。
（×）6、当标注构件的上顶面标高时，应标注到不包括粉刷完成的结构顶面（如各层楼面标高）（×）第 1 页共4 页第2 页共 4 页7、建筑制图标注中中“φ”表示圆或弧的半径( × )8、梁内箍Φ6@200表示为HPB235级钢筋直径为6mm，钢筋中心距为200mm.（√）9、建筑立面图、平面图上的标高一般都是相对标高。
建筑制图及识图考试模拟题(附参考答案)
建筑制图及识图考试模拟题（附参考答案）一、单选题（共43题，每题1分，共43分）1.圆球在三个基本投影面上的投影结果为()。
A、两个圆一个正方形B、三个大小不相等的圆C、一个圆两个正方形D、三个大小相等的圆正确答案：D2.有一栋房屋在图上量得长度为50cm，用的是1:100比例，其实际长度是()。
A、5000mB、50mC、5mD、500m正确答案：B3.平屋面或坡度不大于1/10的屋面,易受雷击的部位是().A、屋角、屋脊、檐角B、屋角、屋脊、檐角、屋檐C、屋脊、屋角、女儿墙D、檐角、女儿墙、屋檐正确答案：D4.某三边形图形与V面倾斜，该平面的V面投影为()。
A、平面的类似形B、平面的实形C、平面的相似形D、一直线正确答案：A5.平行于H投影面的平面在V和W投影面上的投影为()。
A、在V投影面上是直线,在W投影面上是平面B、在W投影面上是直线,在V投影面上是平面C、均为平面D、均为直线正确答案：D6.房屋结构中空心板的代号为。
()A、CBB、WBC、KBD、ZB正确答案：C7.H面投影反映形体的()。
A、侧面形状和高度、宽度两个方向的尺寸B、正面形状和高度、长度两个方向的尺寸C、顶面形状和长度、宽度两个方向的尺寸D、底面形状和长度、宽度两个方向的尺寸正确答案：C8.无缝钢管、焊接钢管、铜管、不锈钢管等管材,管径宜以()表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：A9.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过()反映出来。
A、总平面图B、基础详图C、基础剖面图D、基础平面图正确答案：C10.下列拉丁字母中，可以用做定位轴线编号的是()。
A、LB、OC、ID、Z正确答案：A11.已知E点在F点正上方,则E和F两点的()坐标值A、x方向B、y方向C、z方向D、所有方向正确答案：C12.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋脊、屋角、女儿墙B、檐角、女儿墙、屋檐C、屋角、屋脊、檐角D、屋角、屋脊、檐角、屋檐正确答案：C13.关于标高，下列()的说法是错误的。
大学考试—建筑制图与识图——试题库及答案
平行面与平行面如果相交，则交线应是A.平行线B.垂直线C.一般位置直线D.平行线或垂直线回答错误!正确答案：B一条正平线、一条侧平线的两条交叉直线的公垂线是A.正垂线B.侧垂线C.一般位置直线D.铅垂线回答错误!正确答案：CGBJl—86中规定角度尺寸数字写字方向是A.双向B.单向水平方向C.单向竖直方向D.向心方向回答错误!正确答案：B正等测轴向比例理论推导出的数值是A.0．5B.0．82C.1D.0．78回答错误!正确答案：B国家标准的代号是A.JBB.GBC.SJD.ISO回答错误!正确答案：B在工程图中,可用细点画线画出的是A.尺寸线B.剖面线C.定位轴线可见轮廓线回答错误!正确答案：C在圆锥面上有一A点，各投影a不可见，a′可见，a″不可见点在锥面的位置是A.右后B.倒立圆锥的右前C.右前D.倒立圆锥的左后回答错误!正确答案：B两圆锥的相贯线为两条相交线时，两圆锥的位置是A.两轴相交共底B.两锥共顶两轴共顶皆为正圆锥D.两锥共顶又共底回答错误!正确答案：D在土建施工图中，尺寸线的线型为A.细实线B.细点划线C.中实线D.粗实线回答错误!正确答案：A在结构平面图中,构件代号YPB表示A.阳台板B.檐口板C.预制板D.雨篷板回答错误!正确答案：D结构施工图一般包括施工说明、基础图、各层结构平面图以及A.装修图B.设备图C.门窗构造图D.构件详图回答错误!正确答案：D水平线与W面投影面的夹角，则为（）。
A水平线的水平投影与X轴的夹角B水平线的水平投影与Y轴的夹角C水平线的水平投影与Z轴的夹角A.B回答错误!正确答案：A已知点A在H面上且距三投影轴等距，它的三面投影的位置是A.a在投影原点，a′、a″在投影轴上B.在投影轴上C.在投影面上D.在投影原点回答错误!正确答案：D二层平面图是二层的水平剖面，水平剖切平面的位置在A.楼面上，窗台下B.二层楼面墙脚处C.二层顶棚下方，窗上方D.窗台上，经过门窗洞回答错误!正确答案：D距三条投影轴等距的点的轨迹是A.曲线B.平面C.点D.直线回答错误!正确答案：D点A在三面正投影体系中已知aay长，它表示点A到哪个投影面之距?A.点A到OZ轴点A到W面C.点A到V面D.点A到H面回答错误!正确答案：B在三面投影体系中两直线夹角为90°，要求在V面上反映90°，除两直线平行于V面之外还有在A.两直线中有一直线为正平线时B.两直线对V面有一个特定的倾角时C.两直线中有一直线为侧平线时D.两直线中有一直线为水平线时回答错误!正确答案：A已知直线上一端点A(a，a′)，并知△x，△y，△z，若不考虑直线方向，求直线投影可作出几个答案?8B.2C.4D.1回答错误!正确答案：A当A、月两点在W面上有重影点时应是A.A(25，15，25)B(15，15，15)B.A(35，20，15)B(35，15，15)C.A(10，30，20)B(15，30，20)D.A(30，10，20)B(30，15，30)回答错误!正确答案：C平面内的最大坡度线的倾角值是度量什么的倾角?A.对OZ轴B.对H面C.对W面D.对V面回答错误!正确答案：B在三面投影体系中，H面展开方向是A.H面下转45°B.V面永不动C.H面右转90°D.H面下转90°回答错误!正确答案：D已知点A两面投影。
建筑工程识图大赛综合模拟B卷

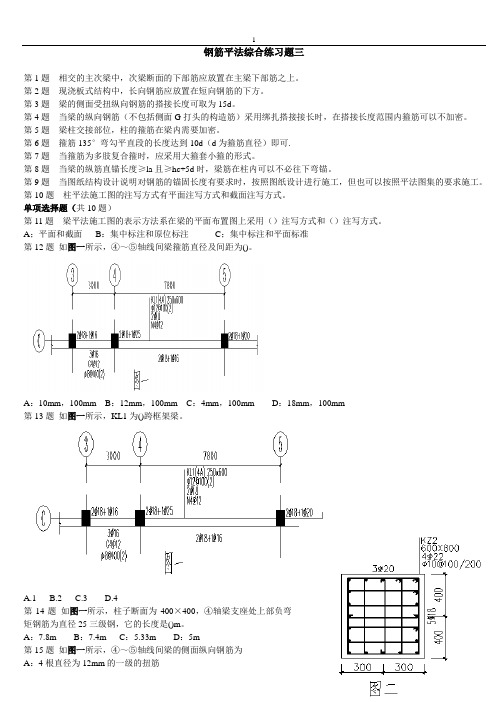

钢筋平法综合练习题三第1题相交的主次梁中，次梁断面的下部筋应放置在主梁下部筋之上。
第2题现浇板式结构中，长向钢筋应放置在短向钢筋的下方。
第3题梁的侧面受扭纵向钢筋的搭接长度可取为15d。
第4题当梁的纵向钢筋（不包括侧面G打头的构造筋）采用绑扎搭接接长时，在搭接长度范围内箍筋可以不加密。
第5题梁柱交接部位，柱的箍筋在梁内需要加密。
第6题箍筋135°弯勾平直段的长度达到10d（d为箍筋直径）即可.第7题当箍筋为多肢复合箍时，应采用大箍套小箍的形式。
第8题当梁的纵筋直锚长度≥la且≥hc+5d时，梁筋在柱内可以不必往下弯锚。
第9题当图纸结构设计说明对钢筋的锚固长度有要求时，按照图纸设计进行施工，但也可以按照平法图集的要求施工。
第10题柱平法施工图的注写方式有平面注写方式和截面注写方式。
单项选择题（共10题）第11题梁平法施工图的表示方法系在梁的平面布置图上采用（）注写方式和（）注写方式。
A；平面和截面B：集中标注和原位标注C；集中标注和平面标准第12题如图一所示，④～⑤轴线间梁箍筋直径及间距为()。
A：10mm，100mm B：12mm，100mm C：4mm，100mm D：18mm，100mm第13题如图一所示，KL1为()跨框架梁。
A.1B.2C.3D.4第14题如图一所示，柱子断面为400×400，④轴梁支座处上部负弯矩钢筋为直径25三级钢，它的长度是()m。
A：7.8m B：7.4m C：5.33m D：5m第15题如图一所示，④～⑤轴线间梁的侧面纵向钢筋为A：4根直径为12mm的一级的扭筋B: 4根直径为12mm的二级的扭筋C：4根直径为12mm的一级的构造腰筋D：4根直径为12mm的二级的构造腰筋A：7.8m B：7.4m C：5.33m D：5m第15题如图一所示，④～⑤轴线间梁的侧面纵向钢筋为A：4根直径为12mm的一级的扭筋B: 4根直径为12mm的二级的扭筋C：4根直径为12mm的一级的构造腰筋D：4根直径为12mm的二级的构造腰筋第16题图二为某建筑第三层框架柱的截面注写表示，假设该层高度为3600mm，柱顶梁高600，则此柱在本层上下段加密区高度分为A：500mm，600mm B：600mm，600mmC：1200mm，600mm D：600mm，1200mm第17题图二柱子的箍筋肢数为A：二肢箍B：四肢箍C：六肢箍D：五肢箍第18题某建筑框架抗震等级二级，混凝土强度为C25，KL3底部纵向受拉钢筋为HRB335 Φ20，在端支座柱子为800×800不符合直锚条件，其锚固长度为A：800mm B：680mm C：874mm D 760mm第19题某建筑框架抗震等级二级，混凝土强度为C25，KL3底部纵向受拉钢筋为HRB335 Φ20，纵向受拉钢筋绑扎搭接的长度为A：1200mm B：1230mm C：1223.6mm D：1064mm第20题若图二柱纵向钢筋采用对焊连接，同一截面的钢筋连接区度A：35d B：35d且≥500mm C：500mm D：1.3la综合练习题四判断题（共15题）第1题梁的下部钢筋注写为6Φ25 4/2表示上一排纵筋为2Φ25，下一排纵筋为4Φ25，全部深入支座。
2023年全国职业院校技能大赛高职组“建筑工程识图”赛项赛卷1.3-建筑模型三维转换试卷
2023年全国职业院校技能大赛高职组“建筑工程识图”赛项赛卷模块一建筑识图与绘图任务三建筑模型三维转换（总分10分）试题5：建筑节点图绘制（6分）打开样板图“建筑节点样板.dwg”，结合工程变更单“建筑01”的内容，完成四层平面图中1-C轴处墙身节点1的绘制（如图所示处），折断线外无需绘制。
具体要求如下：绘制要求：1.按表1设置图层。
表1图层名称颜色线型线宽结构轮廓线255连续0.5材料构造线243连续0.2幕墙玻璃及龙骨4连续0.2材料图例8连续0.15其他6连续0.2标注3连续0.2汉字3连续默认2.文字样式设置设置样式名“汉字”，字体名为“仿宋”，宽高比为0.7；设置样式名“非汉字”，字体名为“Simplex”，宽高比为0.7。
3.尺寸标注样式设置尺寸标注样式名为“尺寸”。
文字样式选用“非汉字”，箭头大小为1.2mm，基线间距8mm，尺寸界限偏移尺寸线2mm，尺寸界限偏移原点5mm，文字高度3mm，使用全局比例为20。
4.其他1）窗台做钢筋混凝土压顶，内外均出挑墙面100mm，厚100mm；外窗台铝板面层，坡度3%；厚度8mm；2）面层粉刷厚度按50mm绘制；其余（板底、梁等）粉刷按20mm绘制；3）屋面保护层以上构造如下：20厚成品塑料排水板，凸点向上；1厚土工布一层；500厚种植土；且设置卵石隔离带宽≥400mm；4）须标注必要的尺寸和标高，且进行文字注释；5）正确进行材料图例填充。
5.绘图比例1:1，出图比例1:20。
保存要求：完成绘制任务后，将绘制好的试题5保存在以赛位号命名的文件夹，文件名为“试题5-xxx.dwg”,xxx为赛位号。
注：样板图中已设置图层．．．．．．．．．．．“．样板．．．．．．．．．．．．．．．．．．．．．”．，该图层已锁定，不得删除不得编辑修改。
试题6：建筑节点三维转换（4分）将完成的试题5建筑节点图，在建模软件内创建节点构造模型。
模型建立要求：1、建模比例1:10。
建筑工程识图考试2023年模拟试题1
建筑工程识图考试2023年模拟试题1(总分80.00,及格分0, 做题时间:180分钟 )一、单选题1.建筑平面图中的中心线、对称一般应用。
（ ）A细实线B细虚线C细单点长画线D吸双点画线2.在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ ）。
ABCD3.填充不得穿越尺寸数字，不可避免时。
应该是（ ）A图线断开B二者重合C省略标注D前述均可4.建筑的耐火等级可分为( )级。
A3B4C5D65.建筑施工图中定位轴线端部的圆用细实线绘制，直径为（ ）。
A8-10mmB11-12mmC5-7mmD12-14mm6.建筑施工图中索引符号的圆的直径为（ ）。
A8mmB10mmC12mmD14mm7.建筑物结构承重可分为( )。
A墙承重式、框架结构B墙承重式C半框架结构，框架结构D墙承重式、框架结构、空间结构、半框架结构8.建筑施工图上一般注明的标高是( )。
A绝对标高B相对标高C绝对标高和相对标高D要看图纸上的说明9.下列立面图的图名中错误的是（ ）A房屋立面图B东立面图C⑦-----①立面图D西立面图10.施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是( )。
A mmB cmC mD km11.建筑工程图中尺寸单位，总平面图和标高单位用( )为单位。
A mmB cmC mD km12.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A5mB50mC500mD5000m13.“φ8@200”没能表达出这种钢筋的（ ）。
A弯钩形状B级别C直径D间距14.主要用来确定新建房屋的位置、朝向以及周边环境关系的是（ ）。
A建筑平面图B建筑立面图C总平面图D功能分区图15.详图索引符号为 圆圈内的3表示( )。
A详图所在的定位轴线编号B详图的编号C详图所在的图纸编号D被索引的图纸的编号16.关于标高，下列（ ）的说法是错误的。
A负标高应注“－”B正标高应注“＋”C正标高不注“＋”D零标高应注“±”17.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( )反映出来。
建筑识图与构造模拟习题
建筑识图与构造模拟习题一、单选题（共100题，每题1分，共100分）1.建筑施工的主要图样是（）。
A、轴测投影B、多面正投影C、标高投影D、透视投影正确答案：B2.柱平法制图规则中，框支柱的代号是（）。
A、XZB、KZC、KZZD、GZ正确答案：C3.基础埋深不超过（）的称为浅基础。
A、5MB、6MC、3MD、4M正确答案：A4.定位轴线的端部为圆，圆直径为 mm。
（）A、细实线；8-10B、细实线；10-12C、粗实线；10-12D、粗实线；8-10正确答案：A5.坍落度是表示混凝土 ( ) 的指标。
A、保水性B、流动性C、强度D、粘聚性正确答案：B6.台阶与建筑出人口之间的平台一般深度不应（）且平台需做（）的排水坡度。
A、小于 1500mm，2%B、小于2500 mm，5 %C、小于800mm，5 %D、小于1000mm，2%正确答案：D7.建筑物中屋面坡度小于 ( ) 的屋顶称为平屋顶。
A、5%B、2%C、4%D、3%正确答案：A8.正确的尺寸标注方法是（）A、轮廓线可用做尺寸线B、中心线可用做尺寸线C、轮廓线不可用做尺寸界线D、尺寸界线不能做为尺寸线正确答案：D9.同一图幅内应当选用同一个线宽组，当粗实线线宽取1mm时，细实线应取（）。
A、0.3mmB、0.5mmC、0.25mmD、0.2mm正确答案：C10.模数6M相应的尺寸为（）。
A、60mmB、6000mmC、600mmD、60000mm正确答案：C11.字体的号数，即字体的（）。
A、高度B、宽度C、角度D、长度正确答案：A12.哪个不属于变形缝的类型有（）A、抗震缝B、弹性缝C、伸缩缝D、沉降缝正确答案：B13.单层厂房的横向定位轴线是（）的定位轴线。
A、平行于屋架B、垂直于屋架C、按1、2…编号D、按A、B…编号正确答案：A14.下列哪一个基础为柔性基础？（）A、毛石基础B、素混凝土基础C、钢筋混凝土基础D、砖基础正确答案：C15.伸缩缝是为了预防（）对建筑物的不利影响而设置的。
建筑工程制图与识图第1阶段测考试试题1b
江南大学现代远程教育2015上半年第一阶段测试卷考试科目:《建筑制图与识图》第一章至第三章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1. 在所垂直的投影面上的投影积聚成线，反映与其他两投影面的倾角；在其它两投影面上的投影为类似形且小于实形，这样的平面是（ B ）A、一般位置平面B、投影面平行面C、投影面垂直面2. 在所平行的投影面上的投影反实形；其它两投影面上的投影积聚成线且行于相应的投影轴，原直线在空间中是（ C ）A一般位置平面 B投影面平行面 C投影面垂直面3. 点与无限长直线的关系有（ B ）种A、1B、2C、3D、无数种4.在画图时，两条平行线之间的净距不宜小于（ C ）A、0.5mmB、0.6mmC、0.7mmD、0.8mm5. 本课程主要学习的投影方法（ C ）A、中心投影法B、斜投影法C、正投影法6. 若已知空间点A，投射方向S，投影面H。
点A的投影仍是点，且是唯一的吗？( A )A、是B、不是C、不一定是7. 图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为（ B ）。
A.0.25B.0.5C.0.75D.0.158. 工程制图中绘制图样的主要方法是（ B ）。
A.斜投影法B.正投影法C.中心投影法D.以上都不正确9. 在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( C )。
A.会签栏B.图标C.图框D.图纸目录10. 投影面垂直线的正投影为（ A ）A.汇聚为一点B.反映实长C.仍为一直线，但长度缩短二、判断题（本题共10小题，每小题2分，共20分。
你认为对的打“√”，错的“×”，不需要改错。
）(× )1. 投影面平行面，其三投影必有一面反映平面实形，另两投影积聚为两直线。
(√ )2. 图纸的幅面是指图纸的大小，常用的有A0~A4五种基本规格。
