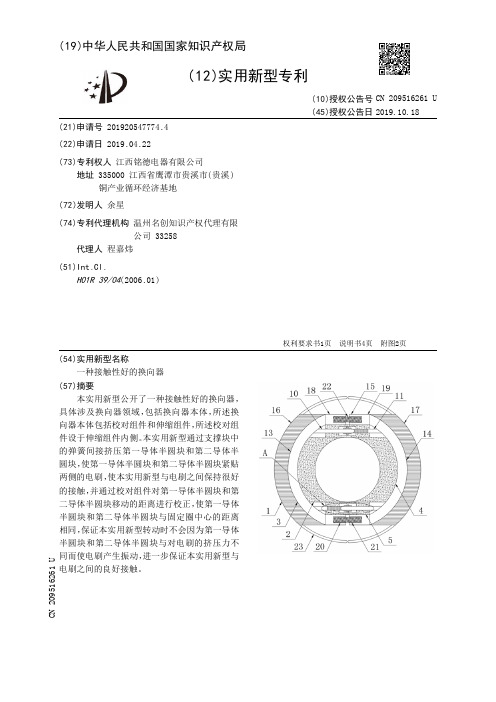

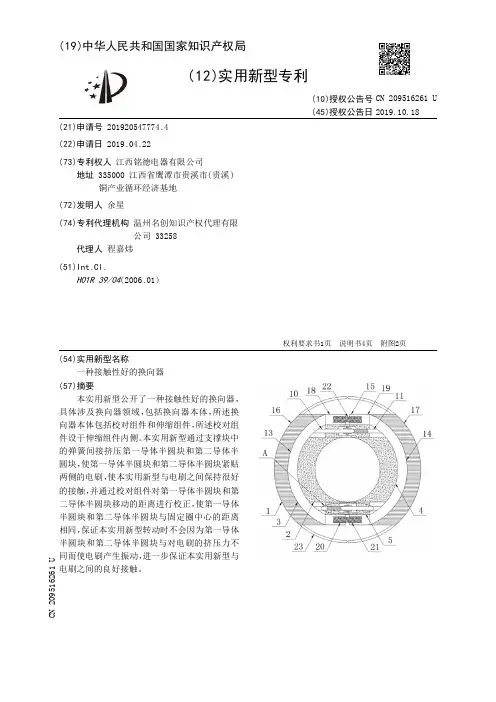

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920547774.4(22)申请日 2019.04.22(73)专利权人 江西铭德电器有限公司地址 335000 江西省鹰潭市贵溪市(贵溪)铜产业循环经济基地(72)发明人 余星 (74)专利代理机构 温州名创知识产权代理有限公司 33258代理人 程嘉炜(51)Int.Cl.H01R 39/04(2006.01)(54)实用新型名称一种接触性好的换向器(57)摘要本实用新型公开了一种接触性好的换向器，具体涉及换向器领域，包括换向器本体，所述换向器本体包括校对组件和伸缩组件，所述校对组件设于伸缩组件内侧。
本实用新型通过支撑块中的弹簧间接挤压第一导体半圆块和第二导体半圆块，使第一导体半圆块和第二导体半圆块紧贴两侧的电刷，使本实用新型与电刷之间保持很好的接触，并通过校对组件对第一导体半圆块和第二导体半圆块移动的距离进行校正，使第一导体半圆块和第二导体半圆块与固定圈中心的距离相同，保证本实用新型转动时不会因为第一导体半圆块和第二导体半圆块与对电刷的挤压力不同而使电刷产生振动，进一步保证本实用新型与电刷之间的良好接触。
权利要求书1页 说明书4页 附图2页CN 209516261 U 2019.10.18C N 209516261U权 利 要 求 书1/1页CN 209516261 U1.一种接触性好的换向器，包括换向器本体(1)，其特征在于：所述换向器本体(1)包括校对组件(2)和伸缩组件(3)，所述校对组件(2)设于伸缩组件(3)内侧；所述校对组件(2)包括固定圈(4)，所述固定圈(4)顶部与底部均固定设有支撑块(5)，所述支撑块(5)上固定设有凹槽(6)，所述凹槽(6)内壁上固定设有固定杆(7)，所述固定杆(7)上套接设有轴承(8)，所述轴承(8)上套接设有齿轮(9)，所述支撑块(5)一侧贯穿设有第一拨杆(10)以及另一侧贯穿设有第二拨杆(11)，所述第一拨杆(10)和第二拨杆(11)上均固定设有齿条(12)，所述齿条(12)与齿轮(9)相啮合；所述伸缩组件(3)包括第一托块(13)和第二托块(14)，所述第一托块(13)一侧固定设有连接组件(15)，所述连接组件(15)一端固定设于第二托块(14)上，所述第一托块(13)和第二托块(14)通过连接组件(15)连接，所述第一托块(13)一侧固定设有第一导体半圆块(16)，所述第二托块(14)一侧固定设有第二导体半圆块(17)。
【CN209149182U】一种智能计算机开关装置【专利】
3
CN 209149182 U
说 明 书
2/3 页
从发射至接收 到所 用的时间所持续的时长 ；控 制器 用于根据判断结果控 制电 源的 状态。本 实用新型通过超声波从发射至接收到的时间确定人与计算机之间的距离，且可以根据距离 所持续的时间控制计算机电源的状态，如激活、休眠等，能够减少开启计算机电源的繁琐性 和人工干预，降低人离开时的计算机电源损耗。
实用新型内容 [0004] 本实用新型公开了一种智能计算机开关装置，能够减少开启计算机电源的繁琐性 和人工干预，降低人离开时的计算机电源损耗。 [0005] 本实用新型提供了一种智能计算机开关装置，包括：超声波发生器、超声波接收 器、控制器和计时器； [0006] 所述控制器的第一端与所述超声波发生器电连接； [0007] 所述控制器的第二端通过所述计时器与所述超声波接收器电连接； [0008] 所述控制器的第三端与计算机的电源电连接； [0009] 所述计时器用于判断超声波从发射至接收到所用的时间所持续的时长； [0010] 所述控制器用于根据判断结果控制电源的状态。 [0011] 优选地，所述计时器包括：第一计时器和第二计时器； [0012] 所述第一计时器的第一端与所述超声波接收器电连接； [0013] 所述第一计时器的第二端与所述第二计时器的第一端电连接； [0014] 所述第二计时器的第二端与所述控制器的第二端电连接； [0015] 所述第一计时器用于确定超声波从发射至接收到所用的时间； [0016] 所述第二计时器用于判断超声波从发射至接收到所用的时间所持续的时长。 [0017] 优选地，本实用新型实施例提供的一种智能计算机开关装置还包括：波形调制器； [0018] 所述控制器的第一端通过所述波形调制器与所述超声波发生器电连接。 [0019] 优选地，所述波形调制器包括：放大器和音频译码器； [0020] 所述控制器的第一端依次通过所述放大器、所述音频译码器与所述超声波发生器 电连接。 [0021] 优选地，所述音频译码器为LM567。 [0022] 从以上技术方案可以看出，本实用新型实施例具有以下优点： [0023] 本实用新型提供了一种智能计算机开关装置，包括：超声波发生器、超声波接收 器、控制器和计时器；控制器的第一端与超声波发生器电连接；控制器的第二端通过计时器 与超声波接收 器电 连接 ；控 制器的 第三端与计算机的电 源电 连接 ；计时器 用于判断 超声波
【CN209730332U】一种连接口稳固的转换器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920375490.1(22)申请日 2019.03.24(73)专利权人 深圳市智宇鑫科技有限公司地址 518000 广东省深圳市宝安区石岩街道塘头社区塘头老村路8号厂房3栋二层2A6区(72)发明人 不公告发明人 (74)专利代理机构 深圳市中科创为专利代理有限公司 44384代理人 谭雪婷 彭西洋(51)Int.Cl.H01R 13/639(2006.01)H01R 13/6585(2011.01)(54)实用新型名称一种连接口稳固的转换器(57)摘要本实用新型公开了一种连接口稳固的转换器，包括转换外壳和插头，所述转换外壳的内部安装有隔板和竖直向上的弹簧，转换外壳的侧壁上贯穿有接口；所述隔板的侧壁上通过螺栓固定有电路板，弹簧的顶部连接有限位管，限位管的顶面上固定有穿过转换外壳顶部的按钮杆，限位管的底壁上黏贴有第一电极片和第二电极片。
本连接口稳固的转换器，使用前，弹簧会对限位管向上顶，导致限位管和接口两者错开，插头不能插入到限位管内，避免误插，需要插入时，将按钮杆按下，限位管会下降到与接口管口同一的水平面上时，插头插入接口可以直接插入到限位管内，同时由于弹簧向上的力量，增加了两者之间的摩擦力，连接的更加的牢固。
权利要求书1页 说明书3页 附图5页CN 209730332 U 2019.12.03C N 209730332U权 利 要 求 书1/1页CN 209730332 U1.一种连接口稳固的转换器，包括转换外壳(1)和插头(9)，其特征在于：所述转换外壳(1)的内部安装有隔板(2)和竖直向上的弹簧(3)，转换外壳(1)的侧壁上贯穿有接口(4)；所述隔板(2)的侧壁上通过螺栓固定有电路板(21)，弹簧(3)的顶部连接有限位管(31)，限位管(31)的顶面上固定有穿过转换外壳(1)顶部的按钮杆(311)，限位管(31)的底壁上黏贴有第一电极片(312)和第二电极片(313)，按钮杆(311)的外壁上套有挡环(7)，所述第一电极片(312)和第二电极片(313)分别连接有穿过隔板(2)与电路板(21)相接的第一导线(5)和第二导线(6)；所述接口(4)的内壁上黏贴有接地极片(8)，接地极片(8)连接有穿过隔板(2)与电路板(21)相接的第三导线(81)，所述插头(9)包括前端口(91)和后端口(92)，前端口(91)和后端口(92)相互连接，前端口(91)穿过接口(4)延伸至限位管(31)内，后端口(92)位于接口(4)内。
【CN209682220U】一种自动切换插拔块的夹持装置【专利】
2
CN 209682220 U
权 利 要 求 书
2/2 页
定架设有第二定位销，所述第二插拔块设有与所述第二定位销相匹配的第二定位孔。 10 .根据权利要求8所述的自动切换插拔块的夹持装置，其特征在于，所述第一固定架
的 两 侧设有并行排布的 第一 侧板 ，所述第一 侧板的 顶部设有朝外倾斜的 第一导向 斜面 ；所 述第二固定架的两侧设有并行排布的第二侧板，所述第二侧板的顶部设有朝外倾斜的第二 导向斜面。
( 19 )中华人民 共和国国家知识产权局Leabharlann ( 12 )实 用新型专利
(21)申请号 201920025933 .4 (22)申请日 2019 .01 .04 (73)专利权人 广汽本田汽车有限公司
地址 510700 广东省广州市黄埔区广本路1 号
(72)发明人 区辐江 王松琦 高勇 (74)专利代理机构 广州三环专利商标代理有限
3 .根据权利要求2所述的自动切换插拔块的夹持装置，其特征在于，所述第一夹紧组件 包括第二驱 动件、设于所述第二驱 动件上第一夹块 和第二夹块 ，所述第一夹块设有第一凹 槽，所述第二夹块设有第二凹槽，所述第一凹槽和所述第二凹槽相向设置，所述第一夹块和 所述第二夹块在所述第二驱动件的驱动下相向移动，使所述第一凹槽和所述第二凹槽形成 用于夹紧所述第一夹杆的空腔；
【CN209626112U】一种隔离开关【专利】

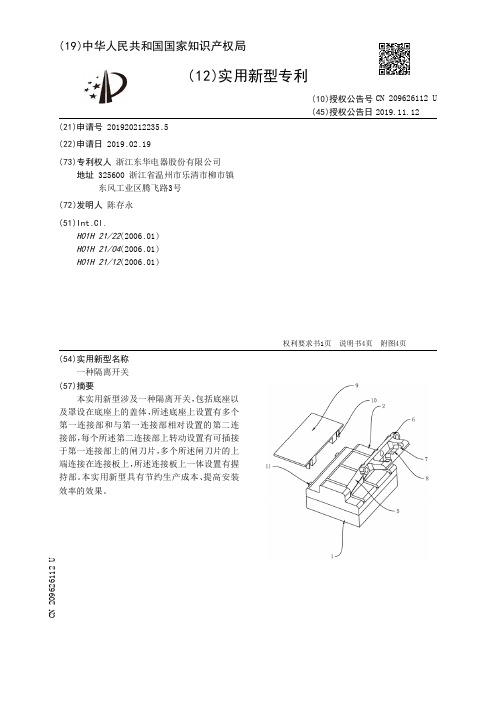

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920212235.5(22)申请日 2019.02.19(73)专利权人 浙江东华电器股份有限公司地址 325600 浙江省温州市乐清市柳市镇东风工业区腾飞路3号(72)发明人 陈存永 (51)Int.Cl.H01H 21/22(2006.01)H01H 21/04(2006.01)H01H 21/12(2006.01)(54)实用新型名称一种隔离开关(57)摘要本实用新型涉及一种隔离开关，包括底座以及罩设在底座上的盖体，所述底座上设置有多个第一连接部和与第一连接部相对设置的第二连接部，每个所述第二连接部上转动设置有可插接于第一连接部上的闸刀片，多个所述闸刀片的上端连接在连接板上，所述连接板上一体设置有握持部。
本实用新型具有节约生产成本、提高安装效率的效果。
权利要求书1页 说明书4页 附图4页CN 209626112 U 2019.11.12C N 209626112U权 利 要 求 书1/1页CN 209626112 U1.一种隔离开关，包括底座（1）以及罩设在底座（1）上的盖体（2），所述底座（1）上设置有多个第一连接部（3）和与第一连接部（3）相对设置的第二连接部（4），每个所述第二连接部（4）上转动设置有可插接于所述第一连接部（3）上的闸刀片（5），其特征在于：多个所述闸刀片（5）的上端连接在连接板（6）上，所述连接板（6）上一体设置有握持部（7）；所述握持部（7）上设置有供手指定位抵紧的凹槽（8）；所述盖体（2）靠近所述第一连接部（3）的一端外壁可拆卸连接有防护板（9）。
2.根据权利要求1所述的一种隔离开关，其特征在于：所述防护板（9）上开设有滑槽（10），所述盖体（2）上设置有供所述滑槽（10）插接的凸条（11）。
3.根据权利要求1所述的一种隔离开关，其特征在于：每个所述第一连接部（3）和每个所述第二连接部（4）上均包括有连接在底座（1）上的导电片（12），所述第一连接部（3）还包括有第一接线部（13）和第一夹板组（14），所述第二连接部（4）还包括有第二接线部（15）和第二夹板组（16），所述第一夹板组（14）和所述第二夹板组（16）分别固定在导电片（12）上。
【CN209608020U】一种转接头及其连接器【专利】

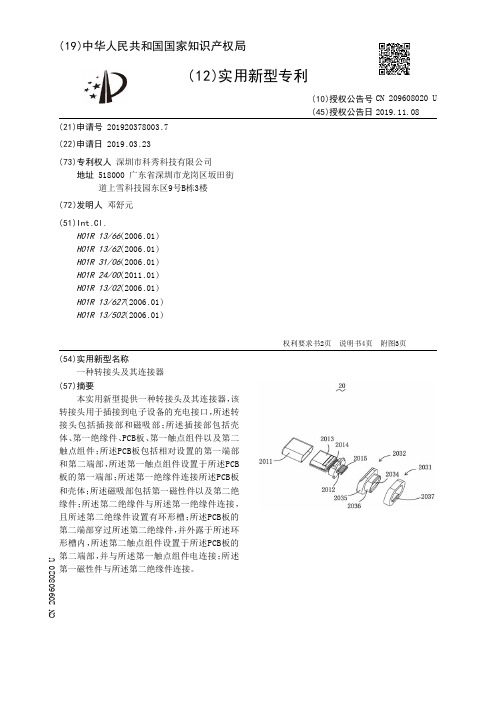

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920378003.7(22)申请日 2019.03.23(73)专利权人 深圳市科秀科技有限公司地址 518000 广东省深圳市龙岗区坂田街道上雪科技园东区9号B栋3楼(72)发明人 邓舒元 (51)Int.Cl.H01R 13/66(2006.01)H01R 13/62(2006.01)H01R 31/06(2006.01)H01R 24/00(2011.01)H01R 13/02(2006.01)H01R 13/627(2006.01)H01R 13/502(2006.01)(54)实用新型名称一种转接头及其连接器(57)摘要本实用新型提供一种转接头及其连接器，该转接头用于插接到电子设备的充电接口，所述转接头包括插接部和磁吸部；所述插接部包括壳体、第一绝缘件、PCB板、第一触点组件以及第二触点组件；所述PCB板包括相对设置的第一端部和第二端部，所述第一触点组件设置于所述PCB板的第一端部；所述第一绝缘件连接所述PCB板和壳体；所述磁吸部包括第一磁性件以及第二绝缘件；所述第二绝缘件与所述第一绝缘件连接，且所述第二绝缘件设置有环形槽；所述PCB板的第二端部穿过所述第二绝缘件，并外露于所述环形槽内，所述第二触点组件设置于所述PCB板的第二端部，并与所述第一触点组件电连接；所述第一磁性件与所述第二绝缘件连接。
权利要求书2页 说明书4页 附图3页CN 209608020 U 2019.11.08C N 209608020U权 利 要 求 书1/2页CN 209608020 U1.一种转接头，用于插接到电子设备的充电接口，其特征在于：所述转接头包括插接部和磁吸部；所述插接部包括壳体、第一绝缘件、PCB板、第一触点组件以及第二触点组件；所述PCB板包括相对设置的第一端部和第二端部，所述第一触点组件设置于所述PCB板的第一端部；所述第一绝缘件连接所述PCB板和壳体；所述磁吸部包括第一磁性件以及第二绝缘件；所述第二绝缘件与所述第一绝缘件连接，且所述第二绝缘件设置有环形槽；所述PCB板的第二端部穿过所述第二绝缘件，并外露于所述环形槽内，所述第二触点组件设置于所述PCB板的第二端部，并与所述第一触点组件电连接；所述第一磁性件与所述第二绝缘件连接。
【CN209716522U】一种具有防错插功能的电动装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920354331.3(22)申请日 2019.03.19(73)专利权人 东莞东灵机电科技有限公司地址 523000 广东省东莞市常平镇桥梓路1号厚达工业园3楼(72)发明人 谢东桥 康林荣 谢尚宏 (74)专利代理机构 东莞市华南专利商标事务所有限公司 44215代理人 张明(51)Int.Cl.B23B 45/02(2006.01)B23B 47/00(2006.01)(54)实用新型名称一种具有防错插功能的电动装置(57)摘要本实用新型涉及电动装置技术领域，尤其是指一种具有防错插功能的电动装置，包括驱动件和用于向驱动件供电的电池组，电池组包括第一电池和第二电池，电池组设有位于第一电池的第一负极导电端口、位于第二电池的第二负极导电端口以及位于电池组底壁中部的正极导电端口，第一负极导电端口和第二负极导电端口分别位于正极导电端口的两侧，正极导电端口包括位于第一电池的第一端口以及位于第二电池的第二端口。
本实用新型能够防止使用者错插并防止电动装置被烧坏。
权利要求书1页 说明书4页 附图5页CN 209716522 U 2019.12.03C N 209716522U权 利 要 求 书1/1页CN 209716522 U1.一种具有防错插功能的电动装置，其特征在于：包括钻头(1)、用于驱动钻头(1)转动的驱动件(2)以及用于向所述驱动件(2)供电的电池组(3)，所述电池组(3)设有位于电池组(3)底壁中部的正极导电端口(4)、位于正极导电端口(4)一侧的第一负极导电端口(5)以及位于正极导电端口(4)另一侧的第二负极导电端口(6)，所述电池组(3)包括第一电池(31)和第二电池(32)，所述正极导电端口(4)包括位于第一电池(31)的第一端口(41)以及位于第二电池(32)的第二端口(42)，第一负极导电端口(5)位于第一电池(31)，第二负极导电端口(6)位于第二电池(32)，所述驱动件(2)设有用于与正极导电端口(4)电连接的正极导电片(21)、用于与第一负极导电端口(5)电连接的第一负极导电片(22)以及用于与第二负极导电端口(6)电连接的第二负极导电片(23)，第一负极导电片(22)和第二负极导电片(23)分别位于第一负极导电片(22)的两侧。
【CN209608022U】一种超小型数据连接器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920503894.4(22)申请日 2019.04.12(73)专利权人 深圳市宏懋电子有限公司地址 518100 广东省深圳市宝安区沙井后亭第三工业区8号-1一层(72)发明人 黄俊华 丁礼桥 肖时云 陈军华 (74)专利代理机构 合肥中博知信知识产权代理有限公司 34142代理人 钱卫佳(51)Int.Cl.H01R 13/66(2006.01)H01R 13/502(2006.01)H01R 13/648(2006.01)H01R 13/02(2006.01)(54)实用新型名称一种超小型数据连接器(57)摘要本实用新型公开了一种超小型数据连接器，包括密封壳体、柱状绝缘壳体和屏蔽挡片；密封壳体两端设置有连接端口，通过插座与插入卡座，将PCB板接入待连接的设备，进行数据连接，柱状绝缘壳体保证了PCB板信号传输稳定；柱状绝缘壳体外侧设置有螺旋状连续的屏蔽挡片，屏蔽挡片之间形成均匀间隔的屏蔽腔；相邻的信号导片上前端导电端子和末端导电端子依次通过信号导线进行连接；通过屏蔽挡片与屏蔽隔层将每个信号导片所处环境分隔开，通过信号导线进行连接，使得信号导片在保证数据连接的前提下，互不干扰，采用螺旋式的分布方式，最大程度的压缩信号导片之间的距离，使得数据连接器体积达到最小化。
权利要求书1页 说明书3页 附图1页CN 209608022 U 2019.11.08C N 209608022U权 利 要 求 书1/1页CN 209608022 U1.一种超小型数据连接器，其特征在于：包括密封壳体(1)、柱状绝缘壳体(6)和屏蔽挡片(7)；所述密封壳体(1)两端设置有连接端口(2)，一连接端口(2)上设置有接入卡座(3)，另一连接端口(2)上设置有插座(4)；所述密封壳体(1)内设置有PCB板(5)，PCB板(5)上设置有集成电路，PCB板(5)外侧设置有柱状绝缘壳体(6)；所述柱状绝缘壳体(6)外侧设置有螺旋状连续的屏蔽挡片(7)，屏蔽挡片(7)之间形成均匀间隔的屏蔽腔(8)；所述屏蔽腔(8)两端设置有屏蔽隔层(9)，屏蔽腔(8)内设置有信号导片(10)；所述信号导片(10)一端设置有前端导电端子(11)，信号导片(10)另一端设置有末端导电端子(12)；所述屏蔽腔(8)两端设置有连接孔(13)，连接孔(13)对应于前端导电端子(11)和末端导电端子(12)位置，相邻的信号导片(10)上前端导电端子(11)和末端导电端子(12)依次通过信号导线(14)进行连接。
【CN209615315U】一种管道对接用辅助连接装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920284946.3(22)申请日 2019.03.07(73)专利权人 四川汇通能源装备制造股份有限公司地址 621700 四川省绵阳市江油市江彰大道中段286号(72)发明人 吴宗权 (74)专利代理机构 成都诚中致达专利代理有限公司 51280代理人 曹宇杰(51)Int.Cl.B25B 11/02(2006.01)B25B 11/00(2006.01)(54)实用新型名称一种管道对接用辅助连接装置(57)摘要本实用新型公开了一种管道对接用辅助连接装置，包括结构相同的第一夹管机构和第二夹管机构、设于第一夹管机构上的伸缩板以及设于第二夹管机构且装配于伸缩板上的伸缩套；第一夹管机构用于夹持其中一根待对接管道的对接端；第二夹管机构用于夹持另外一根待对接管道的对接端；伸缩板于伸缩套内伸缩运动，完成两根对接管道的对接。
本实用新型能够同时实现两根待对接管道之间间距的缩短以及两根待对接管道对齐的操作，操作简单，很大程度上缩短管道对接的时间，提高管道对接的效率，具有较强的实用性。
权利要求书1页 说明书3页 附图2页CN 209615315 U 2019.11.12C N 209615315U权 利 要 求 书1/1页CN 209615315 U1.一种管道对接用辅助连接装置，其特征在于，包括结构相同的第一夹管机构（1）和第二夹管机构（2）、设于第一夹管机构（1）上的伸缩板（3）以及设于第二夹管机构（2）且装配于伸缩板（3）上的伸缩套（4）；第一夹管机构（1）用于夹持其中一根待对接管道的对接端；第二夹管机构（2）用于夹持另外一根待对接管道的对接端；伸缩板（3）于伸缩套（4）内伸缩运动，完成两根对接管道的对接。
2.根据权利要求1所述的管道对接用辅助连接装置，其特征在于，第一夹管机构（1）和第二夹管机构（2）包括彼此相对设置的第一夹持件（10）和第二夹持件（15），设于第一夹持件（10）外侧的挤压板（11）、设于挤压板（11）上端和下端的套环（12）、旋于套环（12）的螺杆（13）以及设于螺杆（13）一端用于旋转螺杆（13）的旋板（14）。
【CN209622128U】一种新型联动控制阀门【专利】
权利要求书1页 说明书3页 附图2页
CN 209622128 U
CN 209622128 U
权 利 要 求 书
1/1 页
1 .一种新型联动控制阀门，其特征在于：包括，双控阀 ，所述双控阀的上部分别设有蒸 汽管和冷凝气管，所述双控阀的两侧设有汇流管，汇流管的下方设有恒温管，恒温管的两侧 依次设有压力传感器、温度传感器、编码器、通讯模块和控制器。
实用新型内容 [0004] 本发明提供一种新型联动控制阀门，以解决上述提出的人工调控多个加热阀门把 控不精准、及阀门调节控制加热温度不准确的技术问题。 [0005] 本实用新型解决上述技术问题采取的技术方案是：一种新型联动控制阀门，其结 构特点在于 ，包括 ，双控阀 ，双控阀的上部分别设有蒸汽管和冷凝气管 ，双控阀的两侧设有 汇流管 ，汇流管的 下方设有恒温管 ，恒温管的 两 侧依次设有压力传感器、温 度传感器、编码 器、通讯模块和控制器。 [0006] 进一步的，所述双控阀包括阀体，阀体的右侧设有排污口，阀体的内部设有阀针， 阀针的外部设有弹簧，弹簧的上部设有密封圈，弹簧的下部设有传动杆，传动杆的后端设有 长条螺帽，长条螺帽内设有伸缩螺杆，阀体的下侧设有微型伺服电机。 [0007] 进一步的，所述微型伺服电机的输出轴与伸缩螺杆连接，伸缩螺杆的外部与长条 螺帽的内孔螺纹连接，长条螺帽的另一端通过传动杆与阀针连接。 [0008] 进一步的，所述汇流管为环形状，汇流管交汇处设有调温腔。 [0009] 进一步的，所述蒸汽管和冷凝气管的管侧均设有进气温度传感器。 [0010] 进一步的，所述控制器控制双控阀开合度的大小，控制器将压力传感器、温度传感 器和编码器的实时数据通过通讯模块上传至云端储存。 [0011] 本实用新型的有益效果是：本实用新型采用双控阀对蒸汽的进气做微量调节或快 速调节 ，再通过冷凝气对高温的 蒸汽进行自 动的 补给降 温 ，使进入设备的 热源气体控制在 一定的温度内 ，本装置自 动调节双控阀的冷热配比的开合度及定时 启动或定时关闭 ，保证
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920311164.4
(22)申请日 2019.03.13
(73)专利权人 郑志鹏
地址 518000 广东省深圳市福田区沙头街
道上沙龙秋村一巷四号102
(72)发明人 郑志鹏
(51)Int.Cl.
A01K 63/04(2006.01)
(54)实用新型名称一种根据对接状态改变通道开关的对接机构(57)摘要一种根据对接状态改变通道开关的对接机构，属于水族箱组合对接技术领域。
所述一种根据对接状态改变通道开关的对接机构包括主动端和被动端。
主动端由上底面中间开孔的空心柱体叠加，上底面的上方有片状材料，固定在贯穿上底面孔道的空心柱体上，且下端透出部分套有大于自身外直径的弹簧，片状材料的接触面有密封材料，弹簧张力保证片状材料与叠加的空心柱体上底面接触面贴合从而使通道关闭，对接状态时，被动端支撑主动端的片状材料向上动作与叠加的空心柱体上底面接触面分离，通道开启。
本实用新型的有益效果是，在满足水族箱水质过滤及增氧的需求下，可改变水族箱的形状构造，让
水族箱更具可塑性和便携性以及观赏性。
权利要求书1页 说明书3页 附图4页CN 209660212 U 2019.11.22
C N 209660212
U
权 利 要 求 书1/1页CN 209660212 U
1.一种根据对接状态改变通道开关的对接机构，包括主动端和被动端，其特征是：所述主动端由上底面中间开孔的空心柱体叠加，被顶端有第一片状材料（a1）的第一空心柱体（a3）一端依次贯穿第二空心柱体（a5）、第二片状材料（a7）、第三空心柱体（a10）、第三片状材料（a12）、第四空心柱体（a15）、弹簧（a16）、第四片状材料（a17）透出组成；所述第一空心柱体(a3)的顶端、中端、下端有片状材料；所述第一空心柱体(a3)套有弹簧（a16）；所述片状材料的接触面有密封材料；所述被动端由大小口径不同的空心柱体组成，小口径空心柱体固定在大口径空心柱体下底面中间，所述大口径空心柱体下底面的中间及中间附近有孔道。
2.根据权利要求1所述的一种根据对接状态改变通道开关的对接机构，其特征是：所述片状材料固定在第一空心柱体(a3)上，位于主动端叠加的空心柱体上底面的上方与下方。
3.根据权利要求1所述的一种根据对接状态改变通道开关的对接机构，其特征是：所述第一空心柱体(a3)与第三空心柱体（a10）的侧面有孔道。
4.根据权利要求1所述的一种根据对接状态改变通道开关的对接机构，其特征是：所述弹簧（a16）套在第一空心柱体(a3)下端由第四片状材料（a17）固定。
5.根据权利要求1所述的一种根据对接状态改变通道开关的对接机构，其特征是：所述主动端与被动端对接方向的接触面有密封材料。
2。
