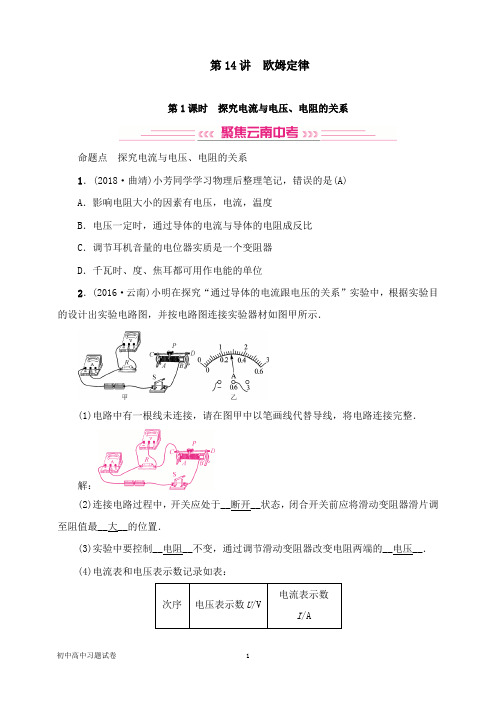

第14讲欧姆定律及其应用命题点1动态电路分析和计算1．(2015·昆明)如图所示的电路，电源电压不变，当开关S由断开到闭合，电路中(D)A．电流表示数不变，电阻R2两端电压减小B．电流表示数变大，电阻R2的功率变大C．电流表示数变小，总功率变大D．电流表示数变大，总电阻变小2．(2015·昆明)在如图所示的电路中，电源电压为9 V保持不变；AB为滑动变阻器，最大阻值R AB＝30 Ω；小灯泡的额定电压为6 V，额定功率为1.8 W．闭合开关S，滑动变阻器滑片从B端向A端缓慢移动，当到达某一位置C处时，小灯泡刚好正常发光，则CB之间的电阻应为(D)A．5 ΩB．10 ΩC．15 ΩD．20 Ω3．(2016·云南)如图所示的电路，电源电压为12 V且保持不变．当开关S、S1都闭合，滑动变阻器滑片P置于中点时，电流表示数为1.5 A，电阻R＝8Ω.此时断开S1，电流表示数变为0.6 A，则变阻器的最大电阻为24Ω.4．(2014·曲靖)如图所示是某酒精浓度检测仪的原理图，R1为一种气敏电阻，它的阻值随酒精浓度的增大而减小，酒精浓度增大时，电流表的示数将增大，电压表的示数将减小(填“增大”“减小”或“不变”)．命题点2探究电流与电压、电阻的关系5．(2016·云南)小明在探究“通过导体的电流跟电压的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图甲所示．(1)电路中有一根线未连接，请在图甲中以笔画线代替导线，将电路连接完整．解：(2)连接电路过程中，开关应处于断开状态，闭合开关前应将滑动变阻器滑片调至阻值最大的位置．(3)实验中要控制电阻不变，通过调节滑动变阻器改变电阻两端的电压．(4)表中空白处的电流值如图乙所示，该值为0.28A.(5)分析实验数据可得结论：当电阻一定时，导体中的电流和其两端电压成正比．命题点3测电阻[见小专题(六)]绿版练1．(2016·黔南)下列说法中，不正确的(D)A．相同的电压加在阻值不同的导体两端，电流一定不同B．用不同的电阻研究电流和电压的关系，得到的结论都一样C．同一电阻，它两端电压越大，通过它的电流也越大D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变2．(2016·湘潭)在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U—I关系图象，从图中可以看出R1与R2的大小关系是(A)A．R1＞R2B．R1＝R2 C．R1＜R2D．无法确定3．(2016·扬州)小明在医院看到一种输液警报器(如图甲)，当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是(C)A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D．未输完药液时，电铃不响是因为没有电流通过4．(2016·淄博)下列电路中，已知电源电压相等，且R1＜R2，则电路中电流表的示数最大的是(A)5．(2016·咸宁)在如图所示的电路中，电源电压保持不变．闭合开关S后，将滑动变阻器滑片P向左移动时，以下说法正确的是(C)A．两电流表示数的差值变小B．电压表V示数与电流表A1示数的比值不变C．电压表V示数与电流表A2示数的比值不变D．电压表V示数与电流表A2示数的乘积变大6．(2016·临沂)当某导体两端电压是3 V时，通过它的电流是0.2 A，则该导体的电阻是15Ω；当它两端电压为0 V时，该导体的电阻为15Ω.7．(2016·莆田)在串联电路中，若R1∶R2＝5∶2，则通过两个电阻的电流之比是1∶1，R1与R2两端的电压之比为5∶2．8．(2016·永州)如图所示的电路中，电源电压恒定，R2＝10 Ω，开关S、S1都闭合时，电流表示数为0.4 A；开关S闭合，开关S1断开时，电流表示数变为0.3 A．则电源电压为3V，电阻R1的阻值为30 Ω.9．(2015·阜新)在如图所示的电路中，电源电压为6 V，R1＝4 Ω，只闭合开关S1后，电压表的示数为4 V，则电流表的示数为1A，电阻R2的阻值为2Ω.若同时闭合开关S1、S2，则电流表的示数变大，电压表的示数变大(填“变大”“变小”或“不变”)．10．如图所示是分别测量定值电阻R和小灯泡L两端电压和通过的电流后得到的U－I关系图象．由图可知，定值电阻R的阻值为5 Ω；小灯泡L的阻值会随其两端电压的升高而逐渐增大，当其两端电压为2 V时小灯泡L 的阻值为4Ω.11．(2016·内江)在相距20 km的甲、乙两地之间有两条输电线，已知每1 m输电线的电阻为0.01 Ω.现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为1.5 V时，电流表示数为30 mA.则短路处距甲地一条输电线的电阻为25 Ω，短路位置距甲地的距离为2.5 km.12．(2016·福州)小亮用“伏安法”测小灯泡的电阻，小灯泡额定电压是2.5 V，电源电压是4.5 V.(1)请用笔画线代替导线，将图甲所示的实物电路连接完整．解：(2)在连接电路时，开关应断开，滑动变阻器滑片P 应位于A(填“A”或“B”)端． (3)闭合开关，移动滑动变阻器的滑片P ，当电压表的示数为2.5 V 时，电流表示数如图乙所示，此时小灯泡的电阻约为10.4 Ω(保留一位小数)；他把多次测量的电流值和电压绘制成I －U 图象，发现I －U 图线是一条曲线，原因是灯丝的电阻与温度有关．(4)如果还想测量额定电压为3.8 V 的小灯泡正常发光时的电阻，但是电压表的15 V 量程已经损坏，在不改变原器材的情况下，你的办法是把电压表并联在滑动变阻器的两端．13．(2016·重庆)如图所示的电路中，电源电压恒为30 V ，电阻R 1为15 Ω.同时闭合开关S 1、S 2时，电流表的示数为2.5 A ．求：(1)通过电阻R 1的电流； (2)电阻R 2的阻值．解：(1)由电路图可知，同时闭合开关S 1、S 2时，R 1与R 2并联，电流表测干路电流I ＝2.5 A 根据并联电路电压特点有：U ＝U 1＝U 2＝30 V ，通过电阻R 1的电流I 1＝U 1R 1＝30 Ω15 Ω＝2 A(2)根据并联电路电流特点可求通过电阻R 2的电流：I 2＝I －I 1＝2.5 A －2 A ＝0.5 A ，则电阻R 2的阻值：R 2＝U 2I 2＝30 V0.5 A＝60 Ω14．(2016·东营)如图所示的电路中，电源电压保持不变，当开关S 1、S 2都闭合时，电流表的示数为0.5 A ，电压表的示数为6 V ；将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，电流表的示数为0.3 A ，则正确的是(B )A ．R 1＝8 ΩB ．R 2＝8 ΩC ．R 1＝20 ΩD ．R 2＝20 Ω15．(2016·株洲)在如图所示的电路中，电源电压保持不变，R 为定值电阻．闭合开关S 后，将滑动变阻器的滑片P 从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU 和ΔI.下列分析正确的是(C )A .ΔU ΔI 变大 B .ΔU ΔI 变小 C .ΔU ΔI 不变 D .ΔUΔI先变小后变大 16．(2015·武汉)图甲是某同学探究电流与电阻的关系的实验电路．已知电源电压恒为4.5 V ，滑动变阻器规格为“20 Ω 1 A ”，可供选择的定值电阻的阻值为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω和30 Ω.(1)该同学根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，请在图乙中将这根线打上“×”，并补画出正确的连线．解：(2)电路连接正确后，先用5 Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图丙所示，则电路中的电流为0.4A ；再将5 Ω的定值电阻换成10 Ω的定值电阻进行实验，移动滑片直至电压表示数为2V ，并记录电流表的示数．(3)该同学还想多测几组数据，但他不能选用的定值电阻是20__Ω、25__Ω和30__Ω．17．(2016·菏泽)如图所示的电路图，电源电压6 V 保持不变，灯L 2的电阻是10 Ω，闭合开关S ，电流表A 1的示数如图乙所示．(1)灯泡L 1和L 2的连接方式是并联．(2)不考虑温度对灯丝电阻的影响，求：灯L 1的阻值和电流表A 的示数．解：从图乙中可读出灯L 1中的电流为0.5 A ，所以灯L 1的阻值：R 1＝U I 1＝6 V0.5 A ＝12 Ω灯L 2中的电流：I 2＝U R 2＝6 V10 Ω＝0.6 A电流表A 是测干路电流，所以电流表A 的示数I ＝I 1＋I 2＝0.5 A ＋0.6 A ＝1.1 A (本题有多种方法，只要方法合理、结果正确即可)18．如图所示电路中定值电阻R 1＝5 Ω，R 2为滑动变阻器，电源电压保持不变．当滑片在左端时， 电流表示数为0.6 A ，滑片在最右端时电压表示数为2 V ．求：(1)电源电压；(2)滑动变阻器R 2的最大阻值．解：(1)当滑片在左端时，电路中只有R 1接入电路中工作，由I ＝UR 可得电源电压U ＝IR 1＝0.6 A ×5 Ω＝3 V(2)滑片在最右端时，R 1与R 2串联且R 2电阻达最大值，根据串联电路电压的规律有 U 1＝U －U 2＝3 V －2 V ＝1 V此时电路中的电流：I′＝I 1′＝U 1R 1＝1 V5 Ω＝0.2 A所以，滑动变阻器的最大阻值R P ＝U I ＝2 V 0.2 A＝10 Ω19．现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度．如图甲所示的电路，将热敏电阻R 0置于细菌培养箱内，其余都置于箱外．这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度．已知该电路中电源电压是12 V ，定值电阻R 的阻值是200 Ω，电流表的量程是0～30 mA ，电压表的量程是0～8 V ．热敏电阻R 0的阻值随温度变化的关系如图乙所示．求：(1)当箱内的温度为25 ℃时，电压表的示数是多少？ (2)此电路能够测量的温度范围是多少？解：(1)从图象乙中可以看出，温度为25 ℃时，热敏电阻的阻值为300 Ω，电路中的电流为：I ＝U R 0＋R＝12 V300 Ω＋200 Ω＝0.024 A电压表的示数为：U R ＝IR ＝0.024 A ×300 Ω＝7.2 V(2)电压表的示数可以达到最大值U max ＝8 V ，此时电流中的电流值：I ＝U R R ＝12 V －8 V200 Ω＝0.02 A ＝20 mA ＜30 mA ，电流表完好；此时R 0的阻值R 0 ＝U 0I ＝8 V0.02 A＝400 Ω，由图象知，此时温度为18 ℃，电路最大电流为：I max ＝30 mA电路最小总电阻：R 总＝U I max ＝12 V0.03 A＝400 Ω热敏电阻最小阻值：R 0 min ＝R 总－R ＝400 Ω－200 Ω＝200 Ω由图乙所示图象可知，热敏电阻200 Ω时对应的温度是35 ℃，所以所测温度范围为18 ℃～35 ℃20．(2016·厦门)如图所示，R 1＝25 Ω，小灯泡L 的规格为“2.5 V 0.3 A ”，电源电压保持不变．求：(1)S 1、S 2都断开时，小灯泡L 正常发光，求电源电压； (2)S 1、S 2都闭合时，电流表示数变为0.6 A ，求R 2的阻值．解：(1)S 1、S 2都断开时，R 1与L 串联，小灯泡L 正常发光，所以U L ＝U 额＝2.5 V 电路中电流：I ＝I 1＝I 额＝0.3 A由此可得R 1两端电压：U 1＝I 1R 1＝0.3 A ×25 Ω＝7.5 V 由串联电路电压特点可得电源电压： U ＝U 额＋U 1＝2.5 V ＋7.5 V ＝10 V(2)当S 1、S 2都闭合时，L 被短路，R 1与R 2并联，电流表测干路电流，由并联电路的电压特点知： U ＝U 1′＝U 2＝10 V通过R 1的电流：I 1′＝U 1′R 1＝10 V25 Ω＝0.4 A由并联电路的电流特点可得，通过R 2的电流： I 2＝I′－I 1′＝0.6 A －0.4 A ＝0.2 A由I ＝U R 可得R 2的阻值：R 2＝U 2I 2＝10 V 0.2 A＝50 Ω。
