25米泵车技术参数
泵车技术参数表(国内)100528
50米混凝土泵车技术参数 SY5419THB 50 13850mm 2500mm 4000mm 40600kg 50.0m 46.0m 31.6m 12.7m 10380mm 90° 9230mm 180° 8750mm 180° 9100mm 240° 8540mm 220° ±360 º 9300mm 10090mm 170m3/h 120m3/h 8.3 MPa 12 MPa 24.5次/分钟 17次/分钟 260mm 2200mm 开式 32 MPa 700 L 600 L 125mm 3m 125mm BENZ Actros 4141 OM501LA.Ⅲ/17 300kW/1800rpm EuroⅢ 400 L 11.946 L 80km/h ≤10m/30km/h
10年1月5日张福祥改，同时前后跨距改为10160mm，具体见支腿展开图及单侧支撑图
具体见支腿展开图及单侧支撑图
SY5418THB 50Ⅱ 13760mm 2500mm 4000mm 40000kg 50.0m 46.0m 31.6m 12.7m 10380mm 90° 9230mm 180° 8750mm 180° 9100mm 240° 8540mm 220° ±360 º 9300mm 10090mm 170m3/h 120m3/h 8.3 MPa 12 MPa 24.5次/分钟 17次/分钟 260mm 2200mm 开式 32 MPa 700 L 600 L 125mm 3m 125mm ISUZU CYH51Y 6WF1D 287kW/1800rpm EuroⅢ 400 L 14.256 L 80km/h ≤10m/30km/h
整车 参数
臂架 支腿 参数
泵送 系ห้องสมุดไป่ตู้ 参数
底盘 参数

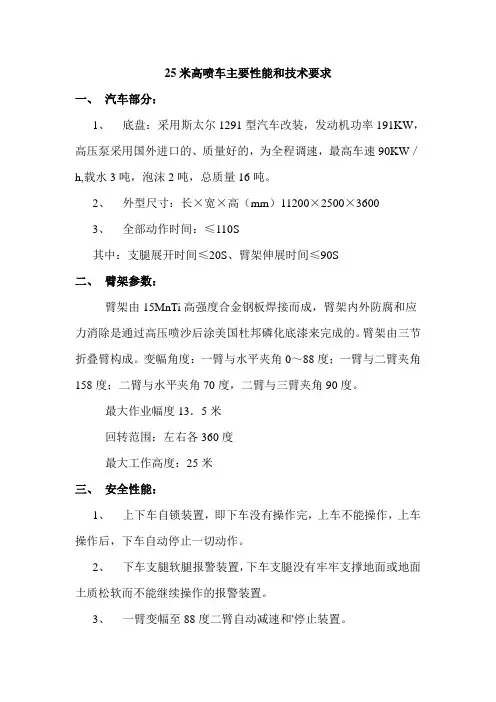

25米高喷车主要性能和技术要求
25米高喷车主要性能和技术要求一、汽车部分：1、底盘：采用斯太尔1291型汽车改装，发动机功率191KW，高压泵采用国外进口的、质量好的，为全程调速，最高车速90KW／h,载水3吨，泡沫2吨，总质量16吨。
2、外型尺寸：长×宽×高（mm）11200×2500×36003、全部动作时间：≤110S其中：支腿展开时间≤20S、臂架伸展时间≤90S二、臂架参数：臂架由15MnTi高强度合金钢板焊接而成，臂架内外防腐和应力消除是通过高压喷沙后涂美国杜邦磷化底漆来完成的。
臂架由三节折叠臂构成。
变幅角度：一臂与水平夹角0～88度；一臂与二臂夹角158度；二臂与水平夹角70度，二臂与三臂夹角90度。
最大作业幅度13．5米回转范围：左右各360度最大工作高度：25米三、安全性能：1、上下车自锁装置，即下车没有操作完，上车不能操作，上车操作后，下车自动停止一切动作。
2、下车支腿软腿报警装置，下车支腿没有牢牢支撑地面或地面土质松软而不能继续操作的报警装置。
3、一臂变幅至88度二臂自动减速和'停止装置。
4、二臂幅55度前向下变幅至55度时，自动锁住上车全部动作。
5、二臂变臂水平夹角70度，时自动停止装置。
四、消防水泵：消防水泵排量每分钟3600升/秒；出口压力12Kg/cm；吸水深度大于7米；引水时间小于50秒。
泡沫混合方式为自动混合，比例为6％。
五、电遥控水炮：电遥控水炮采用国外进口质量好的，流量达每分钟（水）3600升，（泡沫液）3000升；额定压力8Kg/cm。
射程（水）大于70米，（泡沫液）大于60米，水平转角度90度，仰俯角度135度。
30米距离有线遥控。
六、容器及水路系统：容器由白钢制作，独体安装，载水3吨，泡沫2吨。
水路系统全部由白钢制作，具有两个吸水口四个注水口，四个外出水口，两个向臂架独立供水口。
七、车身、围板、平台、工具箱：车身平台采用3mm厚氧化防滑铝合金板制成；车身围板采用3mm厚铝合金平板粘贴。
混凝土泵车的规格型号
混凝土泵车的规格型号一、引言混凝土泵车是一种用于将混凝土从一处输送到另一处的设备，广泛应用于大型建筑工程中。
本文旨在介绍混凝土泵车的规格型号，包括车辆外观、技术参数、工作性能等方面，以便用户选择适合自己需求的产品。
二、车辆外观1.外形尺寸：长x宽x高=12000x2500x4000mm2.整车重量：约32吨3.底盘：采用国内一线品牌底盘，驾驶室符合欧洲标准。
4.车身颜色：可根据客户要求进行定制。
三、技术参数1.泵送系统1.1泵送压力：8MPa1.2最大泵送距离：150m1.3最大泵送高度：50m1.4泵送缸直径x行程：200x1650mm1.5泵送频率：25次/分1.6泵送缸数量：2根1.7液压油箱容积：500L1.8液压系统工作压力：32MPa1.9液压系统额定流量：190L/min2.发动机2.1品牌：国内一线品牌2.2型号：YC6A240-502.3排量：7.52L2.4最大功率：177kW/2300rpm2.5最大扭矩：890N.m/1500rpm2.6燃料种类：柴油2.7燃油箱容积：400L3.变速箱3.1品牌：国内一线品牌3.2型号：HW157103.3档位数：10前2后3.4离合器型式：单片干式3.5传动比：14.28~1.004.悬挂系统4.1前悬挂：钢板弹簧悬挂系统4.2后悬挂：气动悬挂系统5.制动系统5.1制动形式：气压制动，双回路制动系统5.2制动器型号：国内一线品牌6.轮胎6.1品牌：国内一线品牌6.2规格：11.00R207.电气系统7.1电压：24V7.2电瓶：12V/135Ah四、工作性能1.泵送混凝土1.1最大出料量：180m³/h 1.2最大出料压力：8MPa1.3最大骨料粒径：40mm2.液压系统2.1液压油温：65℃2.2液压油滤清度：≤10μm3.供水系统3.1供水压力：0.3MPa3.2供水流量：12L/min4.管道系统4.1管道直径：125mm4.2管道长度：150m4.3管道弯曲半径：R1000mm五、安全性能1.车辆安全性能符合国家相关标准。
混凝土天泵租赁有哪些规格型号？
打楼体用HBT60、80混凝土输送泵，打地面、地暖，细石用15、20、30细石混凝土泵。
HBT是“拖式混凝土泵”的缩写，数字表示最大泵送效率为xxm^3/h。
混凝土天泵既具有搅拌拖泵的优势如能同时搅拌泵送混凝土，能打高层和长距离水平输送的特点，但比混凝土拖泵灵活，不需要运输、装卸、安装固定；同时又兼具了机动性强、设备的使用效率高、可泵送性能更加强大，泵送速度更快的特点，但又没有了占用空间大、价格昂贵、泵送高度和距离不理想、维护成本高等缺点。
因此可更加广泛的在房屋建筑、桥梁、遂道、港口、码头等工程施工应用，是一种高产出低成本的混凝土机械施工设备。
郑州亚设砼泵租赁有限公司坐落于美丽的绿城郑州，公司成立于2013年03月07日，注册资金为50万元人民币，是河南一家专业从事租赁业的公司，主营混凝土泵送机械设备租赁。
全力面向郑州及全国地区租赁，多年来本着诚信，务实，专业，安全，以人为本，以信为本，培养了一批技术过硬的专业人才，积累了丰富的工作经验，得到了社会的认可，顾客的满意。
培养了各种技术员工一百多人，是郑州规模较大的混凝土工程机械设备租赁公司，能为建筑工程行业，公路，水利，电力，市政建设市场提供一流的服务。
公司现有各种型号混凝土泵车，25米泵车，37米泵车，46米泵车，48米泵车，52米泵车，56米泵车，62米泵车，另有打地坪地、细石泵，车载泵，地泵、地泵管、管卡、高低压管卡、泵管、高压软管、低压软管、压机专用软管等砼泵配件，我公司保证所有混凝土输送泵车都是良好的公司树立了良好口碑，亚设砼泵租赁先后与中铁大桥局集团，中水电集团，中铁各局，中建集团等建立的良好的合作关系。
二十四小时为客户提供服务，定期或不定期或短时租用均可。
拥有先进的设备，品种齐全。
专业的技术人员到现场安装，调试，维护，作业。
专业高效，服务优质，价格稳定，注重信用。
混凝土泵车的规格及应用介绍
混凝土泵车的规格及应用介绍混凝土泵车的规格及应用介绍混凝土泵车是一种用于将混凝土泵送到施工现场的特殊设备。
它结合了混凝土搅拌车和泵车的功能，使混凝土的运输和泵送更加高效、快捷。
本文将对混凝土泵车的规格及应用进行介绍。
一、混凝土泵车的规格1.技术参数混凝土泵车的技术参数包括泵送压力、泵送距离、排量等。
泵送压力是指混凝土在泵送过程中所需的压力，一般以MPa为单位。
泵送距离是指混凝土在水平方向和垂直方向上的最大泵送距离，一般以米为单位。
排量是指混凝土在单位时间内通过混凝土管道的体积，一般以m³/h为单位。
2.车辆规格混凝土泵车的车辆规格通常由底盘规格和泵送装置规格两部分组成。
底盘规格包括车辆的轮距、轴数、功率等参数。
泵送装置规格包括泵送臂的长度、折叠形式、伸缩方式等参数。
3.尺寸与重量混凝土泵车的尺寸与重量是指车辆的长度、宽度、高度以及整车的重量。
这些参数决定了混凝土泵车在实际施工中的适用性和灵活性。
二、混凝土泵车的应用1.房屋建筑混凝土泵车在房屋建筑中广泛应用。
它可以将混凝土泵送到高层建筑物的各个部位，如地下室、楼板、梁柱等。
由于混凝土泵车的泵送距离远、泵送高度高，可以大大提高施工效率和质量。
2.桥梁和隧道桥梁和隧道的建设需要大量的混凝土。
混凝土泵车可以将混凝土泵送到桥墩、桥面、隧道壁等位置，避免了人工搬运和浪费，提高了施工的安全性和效率。
3.城市基础设施混凝土泵车在城市基础设施建设中发挥了重要作用。
它可以将混凝土泵送到道路、广场、人行道等位置，为城市的交通和人流提供了良好的基础设施。
4.工业建筑工业建筑通常需要大量的混凝土，混凝土泵车可以将混凝土泵送到工厂、仓库、车间等位置。
由于工业建筑往往具有复杂的形状和结构，混凝土泵车的灵活性可以很好地满足施工需求。
总结与回顾混凝土泵车是一种高效、快捷的混凝土泵送设备。
通过评估其技术参数、车辆规格、尺寸与重量等方面的规格，我们可以选择适合不同施工需求的混凝土泵车。
50吨混凝土泵车参数
50吨混凝土泵车参数本文档将介绍一款50吨混凝土泵车的参数和技术规格。
该泵车是一种用于抽送混凝土的重型设备，常用于建筑工地和道路施工等领域。
技术参数以下是该50吨混凝土泵车的主要技术参数：- 总重量：50吨总重量：50吨- 泵送压力：最大1000 MPa泵送压力：最大1000 MPa- 泵送距离：最大1000m泵送距离：最大1000m- 电机功率：250 kW电机功率：250 kW- 最大泵送速度：180m³/h最大泵送速度：180m³/h- 最大出料口压力：8 MPa最大出料口压力：8 MPa- 最大混凝土粒径：40mm最大混凝土粒径：40mm- 调节角度范围：0°- 90°调节角度范围：0°- 90°- 悬臂长度：10m悬臂长度：10m- 液压油箱容量：600L液压油箱容量：600L- 车辆尺寸：长x宽x高 mm x 2500mm x 4000mm车辆尺寸：长x宽x高 12000mm x 2500mm x 4000mm特点和功能1. 高效泵送：该泵车具有较高的泵送压力和泵送距离，能够快速、高效地将混凝土输送至指定位置。
高效泵送：该泵车具有较高的泵送压力和泵送距离，能够快速、高效地将混凝土输送至指定位置。
2. 稳定性强：配备高功率电机和稳定的液压系统，使泵车在工作时保持稳定的泵送速度和出料口压力。
稳定性强：配备高功率电机和稳定的液压系统，使泵车在工作时保持稳定的泵送速度和出料口压力。
3. 多功能操作：可通过调节角度范围，实现泵送方向的灵活调整，适应不同场地和泵送需求。
多功能操作：可通过调节角度范围，实现泵送方向的灵活调整，适应不同场地和泵送需求。
4. 悬臂设计：具有10m的悬臂长度，增加了泵送的灵活性和范围。
悬臂设计：具有10m的悬臂长度，增加了泵送的灵活性和范围。
5. 高容量液压油箱：配备600L容量的液压油箱，确保泵车长时间工作时的液压系统稳定性。
常用泵车厂家以及规格
山推 26m泵车 HJC5160THB 37米泵车 HJC5270THB HJC5275THB HJC5330THB 37C米泵车 HJC5270THB 45m泵车 HJC5320THB HJC5330THB HJC5331THB HJC5320THB HJC5332THB 47m泵车 HJC5320THB HJC5330THB HJC5331THB HJC5332THB HJC5320THB 48米泵车 HJC5390THB 49C M泵车 HJC5391THB HJC5391THB HJC5420THB HJC542T1HB HJC5410THB 51C M泵车 HJC5391THB HJC5420THB HJC5391THB HJC5421THB HJC5410THB 52 M泵车 HJC5410THB 56 M泵车 HJC5410THB HJC5421THB HJC5420THB
49米C8系列混凝土泵车（五节臂架） HB52B-1 SY5330THB 490C-8S SY5320THB 490C-8S SY5310THB40R 490C-8S SY5332THB 490C-8S HB52R HB53K HB53K-1 HB56A
SY5336THB 490C-8S HB56B 53米C8系列混凝土泵车（六节臂架） HB56B-1 SY5418THB 530C-8 HB56K SY5419THB 530C-8 HB56K-1 SY5405THB 530C-8 HB60K SY5416THB 530C-8 HB75K SY5423THB 530C-8
ZLJ5530THBK 60X-6RZ
SY5271THB 38E HB46 ALL-1 ZLJ5440THBK 56X-6RZ SY5271THB 380C-8 HB46K-1 ZLJ5430THBK 56X-6RZ SY5295THB 380C-8 HB48 ALL ZLJ5419THB 52X-6RZ SY5282THB 380C-8 HB48 C ZLJ5417THB 52X-6RZ 47米C8系列混凝土泵车（五节臂架） HB48 K ZLJ5430THB 52X-6RZ SY5320THB 470C-8S SY5330THB 470C-8S SY5332THB 470C-8S SY5336THB 470C-8S HB48 K-1 ZLJ5419THB 50X-6RZ HB50K HB50K-1 HB52A-1 ZLJ5417THB 50X-6RZ ZLJ5419THB 49X-6RZ ZLJ5417THB 49X-6RZ ZLJ5339THB 47X-5RZ ZLJ5337THB 47X-5RZ ZLJ5330THBS 47X-5RZ 40X-5RZ ZLJ5305THB ZLJ5301THB125-40 ZLJ5300THB125-40 ZLJ5296THB 38X-5RZ ZLJ5297THB 38X-5RZ ZLJ5160THBK 22H-3Z
混凝土泵车技术参数
混凝土泵车技术参数一、引言混凝土泵车是一种用于混凝土输送的机械设备，广泛应用于建筑工程、水利工程、桥梁工程、隧道工程等领域。
本文将从技术参数的角度，对混凝土泵车进行详细的介绍。
二、基本参数1. 排量：混凝土泵车的排量是指单位时间内泵送混凝土的体积。
一般以立方米/小时作为单位。
混凝土泵车的排量大小对于输送混凝土的效率和速度有着很大的影响。
2. 泵送压力：泵送压力是指混凝土泵车在泵送混凝土时所需施加的压力。
一般以兆帕（MPa）作为单位。
泵送压力的大小对于输送混凝土的距离和高度有着很大的影响。
3. 最大泵送距离：最大泵送距离是指混凝土泵车能够输送混凝土的最远距离。
一般以米（m）作为单位。
最大泵送距离的大小对于输送混凝土的范围有着很大的影响。
4. 最大泵送高度：最大泵送高度是指混凝土泵车能够输送混凝土的最高高度。
一般以米（m）作为单位。
最大泵送高度的大小对于输送混凝土的高度有着很大的影响。
5. 最大泵送深度：最大泵送深度是指混凝土泵车能够输送混凝土的最大深度。
一般以米（m）作为单位。
最大泵送深度的大小对于输送混凝土的深度有着很大的影响。
6. 管道直径：管道直径是指混凝土泵车用于输送混凝土的管道的直径。
一般以毫米（mm）作为单位。
管道直径的大小对于输送混凝土的流量有着很大的影响。
7. 最大灌装压力：最大灌装压力是指混凝土泵车在灌装混凝土时所需施加的压力。
一般以兆帕（MPa）作为单位。
最大灌装压力的大小对于灌装混凝土的效率和速度有着很大的影响。
三、发动机参数1. 发动机型号：发动机型号是指混凝土泵车所搭载的发动机的型号。
一般以字母和数字的组合形式表示。
2. 发动机功率：发动机功率是指混凝土泵车所搭载的发动机的额定功率。
一般以千瓦（kW）作为单位。
发动机功率的大小对于混凝土泵车的动力和效率有着很大的影响。
3. 发动机排量：发动机排量是指混凝土泵车所搭载的发动机每转一圈所能够吸入的空气和燃油的总量。
一般以升（L）作为单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土泵车25米技术参数
祝贺鲁邦重工取得国五泵车公告
底盘型号
东风
排放标准
国五
发动机
玉柴
轴距
4700mm
最大行驶速度
80km/h
整车接近/远离角
21°/11.5°
轮胎规格
9.00R20 16层
臂架系统
臂架最大垂直高度
24.2m
臂架水平布料半径
20.6m
布料深度
10.5m
第一节臂长（mm）
6500mm
第二节臂长（mm）
4590mm
第三节臂长（mm）
4590mm
第四节臂长（mm）
4900mm
各节臂转动角度
90/180/360/540
臂架控制模式
负载敏感的比例控制
臂架折叠方式
M型
砖塔旋转角度
90°
前支腿横跨距离
5350mm
后支腿横跨距离
3300mm
前后支腿纵向距离（MM）
6100mm
支腿打开方式
X-H
尾胶管长度
3000mm
混凝土输送管直径（MM）
125
电气控制系统
控制电源
24V
控制模块
PWM
工作电压
24V
中间电器品牌
欧姆龙
无线遥控器品牌
德国HBC或国产
液压传动系统
液压系统类型
闭式液压系统
系统工作压力
31.0Mpa
主液压油泵品牌
德国力士乐或日本川崎
主油泵型号
A11V0190, K3V140， K3V180
主油泵排量
190/140/180
伊顿
尺寸＆重量
整车总长约（MM）
9400mm
整车总宽约（MM）
2300mm
整车总高约（MM）
3510mm
整车质量约（T）
15800kg
泵送系统
混凝土分配阀形式
S阀
混凝土活塞品牌
国产
最大混凝土出口压力高压/低压
10.5pa
输送缸内径/行程
200-/1200,1450
最大上料高度（mm）
1450mm
料斗容积（m²）
0.65
可泵送混凝土塌落度
160--220
允许最大骨料尺寸（MM）
40
润滑方式
集中润滑
主电液换向阀品牌
进口或国产
吸丶回油滤芯品牌
黎明液压
臂架多路阀品牌
HAWE或国产
臂架平衡阀品牌
意大利
臂架油泵品牌
国产
支腿多路阀品牌
意大利或国产
安全阀品牌
进口或国产
油缸液压密封件品牌
Parker
液压油箱容积
450L
液压油冷却方式
风冷
主油缸
协力
分动箱品牌
德国STIEBEL或国产
回转减速机品牌
国产
软管接头品牌
