手动换挡机构的工作原理
手动挡汽车的原理
手动挡汽车的原理

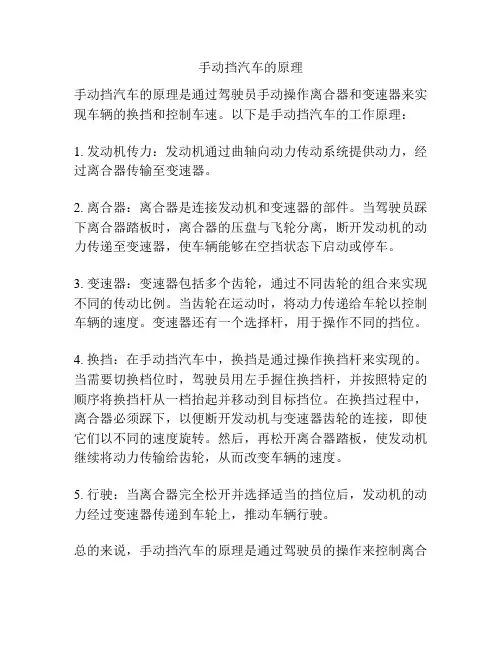

手动挡汽车的原理是通过驾驶员手动操作离合器和变速器来实现车辆的换挡和控制车速。
以下是手动挡汽车的工作原理：
1. 发动机传力：发动机通过曲轴向动力传动系统提供动力，经过离合器传输至变速器。
2. 离合器：离合器是连接发动机和变速器的部件。
当驾驶员踩下离合器踏板时，离合器的压盘与飞轮分离，断开发动机的动力传递至变速器，使车辆能够在空挡状态下启动或停车。
3. 变速器：变速器包括多个齿轮，通过不同齿轮的组合来实现不同的传动比例。
当齿轮在运动时，将动力传递给车轮以控制车辆的速度。
变速器还有一个选择杆，用于操作不同的挡位。
4. 换挡：在手动挡汽车中，换挡是通过操作换挡杆来实现的。
当需要切换档位时，驾驶员用左手握住换挡杆，并按照特定的顺序将换挡杆从一档抬起并移动到目标挡位。
在换挡过程中，离合器必须踩下，以便断开发动机与变速器齿轮的连接，即使它们以不同的速度旋转。
然后，再松开离合器踏板，使发动机继续将动力传输给齿轮，从而改变车辆的速度。
5. 行驶：当离合器完全松开并选择适当的挡位后，发动机的动力经过变速器传递到车轮上，推动车辆行驶。
总的来说，手动挡汽车的原理是通过驾驶员的操作来控制离合
器和变速器，以实现换挡和控制车速。
这种传统的机械传动方式可以给驾驶员更多的控制权和操控乐趣。
amt换挡机构工作原理
amt换挡机构工作原理
AMT（Automated Manual Transmission）即自动手动变速器，是一种将传统手动变速器与电子控制系统相结合的变速器。
其工作原理如下：
1. 车辆驾驶员通过离合器踏板和换挡杆控制变速器的换挡操作。
2. AMT系统通过传感器感知车辆的转速、车速等参数，并通过电子控制单元（ECU）进行处理和控制。
3. 当驾驶员踩下离合器踏板时，ECU会收到信号，并通过控制执行器控制离合器的操作。
4. 当驾驶员通过换挡杆选择相应的挡位时，ECU会根据当前的车速、转速等参数，通过控制执行器控制换挡机构的操作。
5. 换挡机构由电动机和一系列离合器和齿轮组成，通过电动机控制离合器的操作，从而实现换挡。
6. 换挡过程中，ECU会根据车速、转速等参数，计算出合适的换挡时机，从而实现平滑换挡。
7. AMT系统可以根据驾驶需求和实时工况，自动选择最佳挡位，提供更好的驾驶性能和燃油经济性。
总的来说，AMT系统通过电子控制单元和执行器控制离合器和换挡机构的操作，实现了自动化的换挡过程，提供了更加便利和舒适的驾驶体验。
换挡机构工作原理

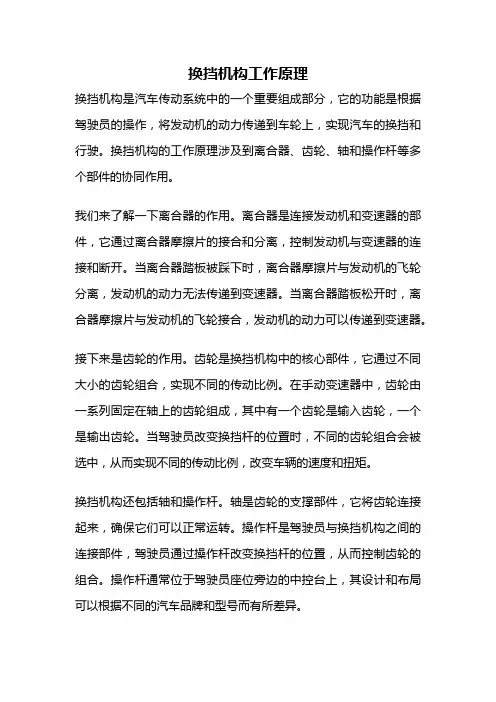

换挡机构工作原理换挡机构是汽车传动系统中的一个重要组成部分，它的功能是根据驾驶员的操作，将发动机的动力传递到车轮上，实现汽车的换挡和行驶。
换挡机构的工作原理涉及到离合器、齿轮、轴和操作杆等多个部件的协同作用。
我们来了解一下离合器的作用。
离合器是连接发动机和变速器的部件，它通过离合器摩擦片的接合和分离，控制发动机与变速器的连接和断开。
当离合器踏板被踩下时，离合器摩擦片与发动机的飞轮分离，发动机的动力无法传递到变速器。
当离合器踏板松开时，离合器摩擦片与发动机的飞轮接合，发动机的动力可以传递到变速器。
接下来是齿轮的作用。
齿轮是换挡机构中的核心部件，它通过不同大小的齿轮组合，实现不同的传动比例。
在手动变速器中，齿轮由一系列固定在轴上的齿轮组成，其中有一个齿轮是输入齿轮，一个是输出齿轮。
当驾驶员改变换挡杆的位置时，不同的齿轮组合会被选中，从而实现不同的传动比例，改变车辆的速度和扭矩。
换挡机构还包括轴和操作杆。
轴是齿轮的支撑部件，它将齿轮连接起来，确保它们可以正常运转。
操作杆是驾驶员与换挡机构之间的连接部件，驾驶员通过操作杆改变换挡杆的位置，从而控制齿轮的组合。
操作杆通常位于驾驶员座位旁边的中控台上，其设计和布局可以根据不同的汽车品牌和型号而有所差异。
换挡机构的工作原理可以简单总结为：驾驶员通过操作杆改变换挡机构的状态，使得离合器摩擦片接合或分离，控制发动机的动力是否传递到变速器；同时，齿轮的组合根据驾驶员的操作而改变，实现不同的传动比例。
通过这些操作，驾驶员可以根据需要改变车辆的速度和扭矩，提供更好的驾驶体验。
总结起来，换挡机构是汽车传动系统中的关键部件，它通过离合器、齿轮、轴和操作杆等多个部件的协同作用，实现发动机动力的传递和车辆速度的改变。
驾驶员通过操作杆改变换挡机构的状态，控制离合器的接合和分离，以及齿轮的组合，从而实现汽车的换挡和行驶。
这一工作原理的理解对于驾驶员和维修人员来说都是至关重要的，它们可以帮助我们更好地理解和利用汽车的传动系统。
手动变速器换挡原理与动力传递-课件PPT
三、手动变速器换挡原理与动力传递
2010年9月
目录
1
两轴五档变速器
2
三轴五档变速器
一、两轴五档变速器换挡原理与动力传递
1、简单变速箱的工作原理 ◆我们先来看一个2档变速箱的简单模型如下：
◆输入轴（绿色）：通过离合器和发动机相连，轴和上面的齿轮是一个 部件。
◆轴和齿轮（红色）：叫做中间轴。它们一起旋转。轴（绿色）旋转通过 啮合的齿轮带动中间轴的旋转，这时中间轴就可以传输发动机的动力 了。
◆五档动力传递路径
◆倒档动力传递路径
倒档惰轮
倒档被动齿轮 倒档主动齿轮
刚才的发言，如 有不当之处请多指
正。谢谢大家！
23
◆如图所示，输入轴（绿色）带动中间轴，中间轴带动右边的齿轮（蓝 色），齿轮通过套筒和花键轴相连，传递能量至驱动轴上。在这同 时，左边的齿轮（蓝色）也在旋转，但由于没有和套筒啮合，所以 它不对花键轴产生影响。
◆当套筒在两个齿轮中间时（第一张图所示），变速箱在空挡位置。两 个齿轮都在花键轴上自由转动，速度是由中间轴上的齿轮和齿轮（ 蓝色）间的变速比决定的。
◆轴（黄色）：是一个花键轴，直接和驱动轴相连，通过差速器来驱动汽 车。车轮转动会带着花键轴一起转动。
◆齿轮（蓝色）：在花键轴上自由转动。在发动机停止，但车辆仍在运动 中时，齿轮（蓝色）和中间轴都在静止状态，而花键轴依然随车轮转 动。
◆齿轮（蓝色）：和花键轴是由套筒来连接的，套筒可以随花键轴转动 ，同时也可以在花键轴上左右自由滑动来啮合齿轮（蓝色）。
2、同步装置 同步是使得套筒上的齿和齿轮（蓝色）啮合之前产生一个摩擦接触 ，见下图
齿轮（蓝色）上的锥形凸出刚好卡进套筒的锥形缺口，两者之间 的摩擦力使得套筒和齿轮（蓝色）同步，套筒的外部滑动，和齿 轮啮合。
手动变速器结构及工作原理
增速传动
a) 减速传动
b)
Ⅰ－输入轴 Ⅱ－输出轴
五、手动变速器的变速传动机构
1、前面已提及，手动 变速器包括变速传动机 构和操纵机构两大部分 。 2、变速传动机构是变 速器的主体，按工作轴 的数量(不包括倒档轴) 可分为两轴式变速器和 三轴式变速器。
动力传递情况.6
五挡：在空挡位置的基础 上，使二轴上的五挡接合 套移动，与二轴上的五挡 常啮斜齿轮啮合，由于二 轴上的齿轮比中间轴上的 齿轮小，因此为超速挡， 超速挡的传动比小于1， 所以二轴的转速与一轴同 向，但转速高。力矩比一 轴力矩小。
动力传递情况.7
倒挡：变速杆 位于倒档时， 倒挡惰轮换入 与倒挡主动齿 轮和倒挡从动 齿轮啮合。倒 挡从动齿轮同 时又是一、二 档同步器接合 套，同步器接 合套带有沿其
1、 按操纵方式 手动变速器(); 自动变速器(); 手动自动一体变速器.
2、手动变速器（简称） 又称机械式变速器， 即必须用手拨动变速杆 （俗称“挡把”）才能改 变变速器内的齿轮啮合位置，改变传动比，从 而达到变速的目的。轿车手动变速器大多为四 挡或五挡有级式齿轮传动变速器.
四、变 速 器 的 原 理
动力传递情况.4
三挡：在空挡位置的基 础上，使二轴上的三、 四挡接合套向右移动， 与三挡常啮齿轮啮合， 由于中间轴上的齿轮变 大，二轴齿轮变小，所 以三挡的传动比减小， 输出力矩变小，但转速 升高，一、二轴同向旋 转。
动力传递情况.5
四挡：使一轴与二轴直 接连接，这样动力直接 从一轴传递到二轴，此 为直接挡，传动比为1， 二轴上的转速、力矩与 一轴相同，旋转方向相 同
《换挡执行机构》课件
02
换挡执行机构的结构
齿轮部分
01
02
03
齿轮类型
详细介绍换挡执行机构中 使用的齿轮类型，如直齿 、斜齿、锥齿等，以及各 自的特点和应用场景。
齿轮材料
介绍用于制造齿轮的材料 ，如铸钢、锻钢、铸铁、 有色金属等，以及材料选 择的原则和考虑因素。
齿轮精度
解释齿轮精度等级对换挡 执行机构性能的影响，以 及不同精度等级的应用场 合。
03
换挡执行机构的应用
汽车行业
汽车变速器
换挡执行机构是汽车变速器中的 重要组成部分，用于实现挡位的 切换，从而控制汽车的行驶速度
和动力输出。
节能减排
随着环保意识的提高，换挡执行 机构在节能减排方面也发挥了重 要作用，通过智能控制换挡逻辑 ，可有效提高燃油效率和减少排
放。
自动驾驶
在自动驾驶汽车领域，换挡执行 机构需要与控制系统紧密配合， 实现快速、准确的挡位切换，以 确保车辆在不同行驶状态下的稳
智能网联技术
智能网联技术的发展将促进换挡执行机构与车载信息娱乐系统、导航 系统等智能设备的集成，提供更加便捷、智能的驾驶体验。
市场前景
01
市场需求增长
随着汽车工业的发展和消费者对驾驶体验要求的提高，换挡执行机构的
市场需求将不断增长。
02
技术创新推动市场发展
技术创新将不断推动换挡执行机构的发展和改进，提高产品的性能和可
工作原理
工作流程
驾驶员通过操作换挡杆或按钮等输入装置发出换挡指令，换挡执行机构接收指 令后，通过推拉换挡叉或旋转换挡轴等动作，实现变速器的档位切换。
关键元件
换挡叉、换挡轴、同步器、齿轮等。
分类与特点
分类
手动变速器操纵机构
听诊变速器异响
02
通过听诊变速器的运转声音，可以初步判断是否存在异常响声。
检查变速器操纵机构的连接和润滑
03
检查变速器操纵机构的连接是否牢固，润滑是否良好，可以排
除因连接或润滑问题导致的换挡困难。
维修保养建议
定期更换变速器油
按照厂家推荐的保养周期，定期更换变速器油，以保证变速器的正常运转。
检查并调整变速器操纵机构的连接和弹簧
性能优化与改进
优化设计
通过优化设计，减小操纵机构的惯量和阻力，提高换挡的灵敏性 和准确性。
改进结构
对结构进行改进，如采用连杆机构、摇臂机构等，以简化操作和 提高可靠性。
引入新技术
引入新技术，如电子控制技术，实现换挡自动化和智能化。
04
手动变速器操纵机构的 常见故障与维修
常见故障分析
档位无法切换
空间布局
在满足功能需求的前提下，应 尽量减小操纵机构的体积和重 量，以适应车辆整体布局。
材料选择与工艺处理
01
02
03
材料
选择高强度、耐腐蚀的材 料，如铝合金或不锈钢， 以确保操纵机构的轻量化 和耐久性。
工艺
采用先进的加工工艺，如 精密铸造、数控加工等， 以提高零件的精度和表面 质量。
涂层处理
对关键部位进行涂层处理， 如镀锌、喷塑等，以提高 防腐蚀性能和外观质量。
作。
换挡叉与同步器
换挡叉是变速器内部用于控制不同挡位齿轮的杠杆机构。
同步器是换挡叉上的一个装置，用于在换挡过程中同步齿轮转速，以减小换挡时的 冲击和噪音。
当驾驶员拉动或推动换挡杆时，换挡拉线会拉动或推动变速器内部的换挡叉，使相 应的齿轮进入或退出工作状态。
变速器盖及轴承盖
换挡器的工作原理
换挡器的工作原理换挡器是一种常见的机械装置，用于在汽车、摩托车等车辆中实现换挡操作。
它的工作原理是通过控制轮轴上的离合器和齿轮的连接和分离，使发动机的转速能够通过传动系统传递给车轮，从而实现不同速度的行驶。
下面将详细介绍换挡器的工作原理。
换挡器的基本组成部分包括离合器、齿轮和变速机构。
离合器通常由两个部分组成，分别连接发动机和变速机构。
齿轮则通过齿轮轴与车轮相连，承担着传递动力和改变转速的功能。
变速机构则负责控制离合器和齿轮的连接状态，使其能够根据驾驶员的需求选择适当的齿轮比例。
在汽车的行驶过程中，发动机产生的动力需要通过变速器传递给车轮，而发动机的功率输出是通过离合器来实现的。
当汽车处于空挡时，离合器是完全分离的，发动机的动力无法传递给车轮。
而当离合器连接时，发动机的功率可以通过传动系统传递给车轮，从而推动车辆前进。
当驾驶员需要改变车速时，就需要通过换挡来实现。
换挡操作主要涉及到两个步骤：离合和挂挡。
首先，驾驶员需要踩下离合器踏板，将发动机和传动系统分离。
这样，车轮就不再受到发动机功率的驱动，车辆逐渐减速停下。
接下来，驾驶员通过变速机构操作挡位杆将齿轮从一个挡位切换到另一个挡位。
在挂挡的过程中，变速机构会自动地将新挡位的齿轮和发动机的转速进行匹配，从而保证换挡的顺畅。
换挡器的工作原理是基于齿轮原理和离合器原理，通过合理地组织离合器和齿轮的连接状态来实现传递动力和改变车速的功能。
传动系统中的齿轮通常有不同的齿数，这样可以实现不同的齿轮比例。
驾驶员可以根据车速和行驶条件的变化，选择适当的齿轮比，从而实现高速行驶、爬坡、降低油耗等不同的驾驶需求。
除了以上介绍的基本工作原理之外，现代车辆的换挡器还配备了许多辅助装置以提高驾驶的安全性和舒适性。
例如，大多数汽车换挡器都配备了换挡电脑控制系统，它能够根据车速、转速和驾驶员的需求自动选择最佳挡位，从而提供更顺畅的换挡体验。
此外，一些高档的车辆还配备了挡位拨片和挡位拨钮等操作辅助装置，使换挡操作更加简便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手动换挡机构的工作原理
手动换挡机构是汽车中用于实现手动换挡的装置，它的工作原理是通过操控换挡杆，使得不同的齿轮组合来实现不同的传动比，从而改变车辆的速度和扭矩输出。
手动换挡机构主要由换挡杆、齿轮、离合器和同步器等部件组成。
当驾驶员通过换挡杆选择不同的档位时，手动换挡机构会将相应的齿轮组合与发动机连接，从而实现换挡操作。
换挡杆是手动换挡机构的核心部件，它通过机械连接与齿轮进行传动。
驾驶员通过操作换挡杆，将其移动到相应的档位位置。
在移动换挡杆的过程中，换挡机构会通过齿轮的啮合来实现换挡操作。
齿轮是手动换挡机构中最重要的组成部分。
它们通过精确的啮合关系来传递动力。
在手动换挡机构中，一般采用了一对或多对齿轮组合的方式，通过不同的组合方式来实现不同的传动比。
换挡操作时，换挡机构会通过操控换挡杆，使得不同的齿轮组合与发动机连接。
离合器是手动换挡机构中的关键部件之一。
它位于发动机和变速器之间，用于控制发动机动力的传递。
当驾驶员踩下离合器踏板时，离合器就会分离发动机和变速器，断开动力传递。
这样，驾驶员就可以通过换挡杆进行换挡操作，而不会对发动机和变速器造成损坏。
同步器是手动换挡机构中的另一个重要部件。
它用于实现换挡时齿
轮的平稳啮合。
当换挡操作进行时，同步器会通过摩擦作用来使得齿轮达到相同的转速，从而实现平稳的换挡。
这样可以减少换挡时的冲击和磨损，提高换挡的顺畅性和可靠性。
手动换挡机构的工作原理可以简单概括为：驾驶员通过操作换挡杆，选择相应的档位。
换挡机构通过齿轮的啮合，将发动机的动力传递给车轮，实现车辆的运动。
在换挡过程中，离合器和同步器起到关键的作用，确保换挡的平稳和可靠。
总结起来，手动换挡机构是汽车中实现手动换挡的重要装置，通过操作换挡杆，选择不同的齿轮组合来实现不同的传动比。
其中，换挡杆、齿轮、离合器和同步器等部件相互配合，共同完成换挡操作。
手动换挡机构的工作原理简单明了，但在实际操作中需要驾驶员熟练掌握换挡技巧，以保证换挡的顺畅性和可靠性。
只有在正确理解和掌握手动换挡机构的工作原理的基础上，驾驶员才能更好地驾驭车辆，实现安全、高效的驾驶体验。
