摩擦轮传动的作用
第1章_摩擦轮传动
（2）传动中的打滑：摩擦力矩小于阻力力矩， 主动轮不能带动传动轮，两轮面接触处在传动中 会出现相对滑移现象。 （3）影响及消除：
弹性滑动传动轮速度低于主动轮速度，选较大的弹性模 量，不能消除。
打滑致使从动轮的轮面遭受局部磨损而影响传动质量 ， 应避免。
1.2.2 分类
两轴平行的摩擦轮传动
两轴相交的摩擦轮传动
1.3 摩擦无级变速器
无级调速：在一定传动比范围内能线性的调节传动比 ， 摩擦式机械无级变速器是由变速机构、调速机构以及 加压装置或输出机构三部分组成的一种传动装置 。
理论传动比：
n1 r2 d 2 i12 n2 r1 d1
法向力Fn可以分解为径向力Fr和轴向力Fa Fr1 Fn cos1 Fa1 Fn sin 1
Fa 2 Fn sin 2
方向：径向力指向轮心；轴向力永远背向锥顶 圆周力主动轮上与回转方向相反； 从动轮上与回转方向相同 当中心线相交并垂直时： 主动轮径向力等于从传动轮轴向力； 从动轮径向力等于主动轮轴向力 由于 1 2 得出Fa1 Fa 2，要获得同样大小的法向 力，可移动小轮
KM fr2
得出： Q
摩擦轮宽度B
2r1 B
Q [q]Байду номын сангаас
[q]---轮面接触线长度的许用载荷
2、圆锥摩擦轮传动： （1）传动比为： i 1 n1 sin 2 12
2
n2
sin 1
（2）作用载荷：作用在轴上的载荷为圆周力Ft和 接触面间的法向力Fn ，
Fr 2 Fn cos 2
外接圆柱式和内接圆柱式
外接圆锥式和内接圆锥式
第1章_摩擦轮传动解读
1.3 摩擦无级变速器
无级调速：在一定传动比范围内能线性的调节传动比 ， 摩擦式机械无级变速器是由变速机构、调速机构以及 加压装置或输出机构三部分组成的一种传动装置 。
理论传动比：
n1 r2 d 2 i12 n2 r1 d1
n1 D2 i12 n2 D1
考虑弹性滑动率ε，则实际传动比：
n1 r2 i12 n2 r1 1
四、摩擦轮传动特点： (1)传动中的弹性滑动：实际正常工作中，由于 摩擦力的作用，摩擦轮在接触点两侧的弹性变 形量不一样，即主动轮上的表层金属在接触区 由压缩逐渐变为伸长，而从动轮上对应的表层 金属，则由伸长逐渐变为压缩，所以两轮接触 面间就产生了相对滑动，这种由于材料弹性变 形而产生的滑动，称为弹性滑动。
应大于或等于带动从动轮回转所需的工作圆周力
fFn Ft
打滑：摩擦力矩小于阻力矩时，两轮面接触处 在传动中会出现相对滑移的现象
消除打滑的措施： 1.增大正压力（安弹簧或其他施力装置） 2.增大摩擦系数（粘上一层石棉，皮革，橡胶布， 塑料或纤维材料等）
1.2 摩擦轮传动设计
三.传动比 理论计算：
外接圆柱式和内接圆柱式
外接圆锥式和内接圆锥式
1.2.3 材料
要求：弹性模量大、摩擦系数大、耐磨
1、淬火钢—淬火钢 强度高，适用于高速运转和要求结构 紧凑的摩擦轮传动中。可以在油池中或干燥的状态下使用。 2、淬火钢 — 铸铁 下使用。 强度较高，可以在油池中或干燥的状态
3、钢—夹布胶木、塑料具有较大的摩擦系数和中 等的强度，通常在干燥状况下使用。
法向力Fn可以分解为径向力Fr和轴向力Fa Fr1 Fn cos1 Fa1 Fn sin 1
第八章摩擦轮传动
n2 R1(1 )
三、圆锥摩擦轮传动 两轮锥面相切，可传递
两相交轴之间的运动。
当两圆锥角1＋290
时，其传动比为：
i n1 1 sin 2 n2 1 sin 1
当两圆锥角1＋2 = 90
时，其传动比为：iFra bibliotekn1 n2
1
1
sin 2 sin(90 0 2 )
tan 2 1
摩擦轮传动时，可能发生弹性滑动，打滑和几何 滑动等不同的现象，其中弹性滑动是运转过程中不可 避免的，几何滑动则是由传动装置本身的结构特点所 决定的，而打滑除了在起动、停车、变速等特殊情况 下短暂时间发生外，正常工作时必须要避免。
三、传动比 弹性滑动现象将造成从动轮的速度损失、传动比
不准确，其中的速度损失程度采用滑动率来表示：
一、圆柱摩擦轮传动的失效形式
1、打滑
2、表面点蚀
3、表面磨损 二、摩擦轮传动的计算
计算公式见表8—2。
第六节 摩擦无级变速器简介
一、摩擦无级变速原理
如图所示，当主动轮1以转速n1回转时，靠摩擦力的作 用带动从动轮2以转速n2回转。在节点p处，两轮的圆 周速度相等，故其传动比i12=n1/n2=r2/ r1。如果主动轮 沿着O1-O1轴改变自己的位 置，也就改变了从动轮的工
分外切和 内切两种。 传动比：
i n1 R2
n2 R1(1 )
主、从动轮的转向相反或相同。此种结构形式简 单，制造容易，但所需压紧力较大，宜用于小功率传 动的场合。
二、圆柱槽摩擦轮传动
其特点是带有2 角度的槽，
侧面接触。因此，在同样压紧力 的条件下，可以增大切向摩擦力， 提高传动功率。但易发热与磨损， 传动效率较低，并且对加工和安 装要求较高。该传动适用于铰车 驱动装置等机械中。
摩擦轮与带传动
2．探求最佳工作速度，如试验设备，自动线的试调等。
3．某些仪器和设备中的计算装置和测试装置 4．需缓速起动的场合。
类型：
二、变速范围 如图所示，假设轮1和轮2作无滑动的纯滚动
i12
1 2
n1 n2
R2 R1
设轮1以ω1转动， R2 由R2max向R2min变化， ω2由ω2min向ω2max变化
2)摩擦系数要大，以便在传递同样的圆周力时减小 两轮间的法向压力
3)表面接触强度和耐磨性要好，以保证传动所需的寿命
4)在干摩擦条件下，吸湿性要小。
具体应根据不同要求而定:
1)淬火纲——淬火钢或铸铁 :高速、高效、尺寸紧凑、闭式传动
2)铸铁——铸铁:尺寸较大、转速较低、开式传动 3)钢(铸铁)——橡胶、石棉或其它工程塑料： f较大，但强度较低，
i12在i12max至i12min之间得到无级的变化
i12 max i12 min
1 2 min
1 2 max
R2 max R1
R2 min R1
ω1不变的情况下，从动轴角速度ω2的调节范围为：
Rb
i12max i12min
n2max n2 min
D2max D2 min
R2 : R2max R2min
缺点：1．传动比不能精确地恒定 2．转矩不宜过大。 3．磨损快，寿命低。 4．传动效率低。
第七章 带传动
一、带传动的类型和张紧装置 a.带传动的工作原理
第四节 带传动
一、带传动的类型和张紧装置
b.应用：
c.带的截面形式：
平型带；V带； 圆带，多楔带
平带传动时,摩擦力:F=Qf
摩擦轮传动和带传动
带传动在工业传送带中发挥了重要作用，其优点为结构简单、成本低、维护方便等，是一种非常有效的 传动方式。
06
CATALOGUE
总结
摩擦轮传动和带传动的总结
摩擦轮传动和带传动是两种常用的机械传动方式，它 们在传动原理、应用场景、优缺点等方面存在显著差
异。
输标02入题
摩擦轮传动依靠接触面之间的摩擦力传递动力，具有 结构简单、传动效率高、传递扭矩大等优点，但同时 也存在对安装精度要求高、易磨损等缺点。
案例结论
摩擦轮传动在汽车发动机启动装置中发挥了重要作用，其优点为结构简单、可靠性高、传 递效率高等，是一种非常有效的传动方式。
带传动案例
案例描述
带传动是一种通过皮带和带轮之间的摩擦力来传递运动和动力的传动方式。它具有结构简单、成本低、维护方便等优 点，广泛应用于各种机械系统中。
案例分析
带传动的一个典型应用是工业传送带。在工业生产线上，传送带将物料从一个工作站传递到另一个工作站，从而实现 自动化生产。在这个过程中，带传动的优点得到了充分体现，如结构简单、成本低、维护方便等。
车、航空等领域。
承载能力有限
由于摩擦轮传动的摩擦 力有限，因此其承载能 力相对较小，不适合传
递大功率。
摩擦轮传动的应用场景
01
02
03
机械制造
在机械制造领域，摩擦轮 传动常用于各种机床、加 工中心等设备的传动系统 。
汽车工业
在汽车工业中，摩擦轮传 动广泛应用于发动机、变 速器、刹车系统等部件的 传动。
总结
摩擦轮传动和带传动在不同领域有各自的应用场 景，应根据实际需求和应用场景进行选择。
05
CATALOGUE
案例分析

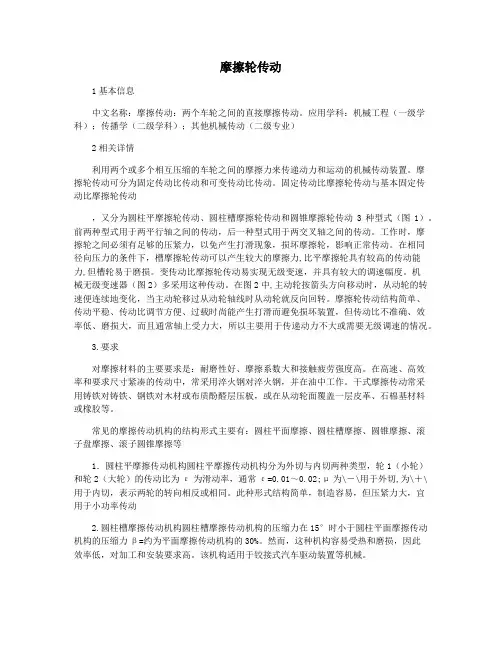

摩擦轮传动
摩擦轮传动1基本信息中文名称：摩擦传动：两个车轮之间的直接摩擦传动。
应用学科：机械工程（一级学科）；传播学（二级学科）；其他机械传动（二级专业）2相关详情利用两个或多个相互压缩的车轮之间的摩擦力来传递动力和运动的机械传动装置。
摩擦轮传动可分为固定传动比传动和可变传动比传动。
固定传动比摩擦轮传动与基本固定传动比摩擦轮传动，又分为圆柱平摩擦轮传动、圆柱槽摩擦轮传动和圆锥摩擦轮传动3种型式（图1）。
前两种型式用于两平行轴之间的传动，后一种型式用于两交叉轴之间的传动。
工作时，摩擦轮之间必须有足够的压紧力，以免产生打滑现象，损坏摩擦轮，影响正常传动。
在相同径向压力的条件下，槽摩擦轮传动可以产生较大的摩擦力,比平摩擦轮具有较高的传动能力,但槽轮易于磨损。
变传动比摩擦轮传动易实现无级变速，并具有较大的调速幅度。
机械无级变速器（图2）多采用这种传动。
在图2中,主动轮按箭头方向移动时，从动轮的转速便连续地变化，当主动轮移过从动轮轴线时从动轮就反向回转。
摩擦轮传动结构简单、传动平稳、传动比调节方便、过载时尚能产生打滑而避免损坏装置，但传动比不准确、效率低、磨损大，而且通常轴上受力大，所以主要用于传递动力不大或需要无级调速的情况。
3.要求对摩擦材料的主要要求是：耐磨性好、摩擦系数大和接触疲劳强度高。
在高速、高效率和要求尺寸紧凑的传动中，常采用淬火钢对淬火钢，并在油中工作。
干式摩擦传动常采用铸铁对铸铁、钢铁对木材或布质酚醛层压板，或在从动轮面覆盖一层皮革、石棉基材料或橡胶等。
常见的摩擦传动机构的结构形式主要有：圆柱平面摩擦、圆柱槽摩擦、圆锥摩擦、滚子盘摩擦、滚子圆锥摩擦等1．圆柱平摩擦传动机构圆柱平摩擦传动机构分为外切与内切两种类型，轮1（小轮）和轮2（大轮）的传动比为ε为滑动率，通常ε=0.01～0.02;μ为\－\用于外切,为\＋\用于内切，表示两轮的转向相反或相同。
此种形式结构简单，制造容易，但压紧力大，宜用于小功率传动2.圆柱槽摩擦传动机构圆柱槽摩擦传动机构的压缩力在15°时小于圆柱平面摩擦传动机构的压缩力β=约为平面摩擦传动机构的30%。
摩擦轮传动
板书设计或授课提纲课堂教学安排整顿纪律，清点人数。
人员安全教育及预防突发情况的准备在课堂开始之前老师想问大家一个问题，我们PPT上的图片属于什么传动呢？在汽车修理工厂和汽车钣金维修车间，经常可以看到摩擦压力机(图4-22)。
摩擦压力机是利用摩擦轮进行摩擦传动而工作的，两个主动摩擦轮在主动轴上旋转，与从动轮分别接触并产生摩擦力，通过摩擦力传递运动，使从动轮旋转，从而带动螺杆下降、上升，完成冲压工作。
一、摩擦轮传动工作原理摩擦轮传动是利用两轮直接接触所产生的摩擦力来传递运动和动力的一种机械传动，有外接圆柱式和内接圆柱式两种。
摩擦轮传动是利用两轮直接接触所产生的摩擦力来传递运动和动力的一种机械传动，有外接圆柱式和内接圆柱式两种，如图4-23所示。
在正常传动时，主动轮依靠摩擦力的作用带动从动轮转动，并保证两轮面的接触处有足够大的摩擦力，使主动轮产生的摩擦力矩足以克服从动轮上的阻力矩。
如果摩擦力矩小于阻力矩，两轮面接触处在传动中会出现打滑现象。
为了防止两摩擦轮在传动时出现打滑现象，一般要增大摩擦力。
增大摩擦力的途径有两个，一个是增大正压力，另一个是增大摩擦系数。
1.增大正压力可以在摩擦轮上安装弹簧或其它的施力装置。
但这样会增加作用在轴与轴承上的载荷，导致增大传动件的尺寸，使机构笨重。
2.增大摩擦系数 通常是将其中一个摩擦轮用钢或铸铁材料制造，在另一个摩擦轮的工作表面粘上一层石棉、皮革、橡胶布、塑料或纤维材料等。
二、摩擦轮传动比 摩擦轮传动示意图 摩擦轮的传动比 就是两摩擦轮的转速之比等于它们直径的反比，即： 122112DDn n i ==n1—主动摩擦轮转速，r/min ； n2—从动摩擦轮转速，r/min ； D1—主动摩擦轮直径，mm ； D2—从动摩擦轮直径，mm 。
三、摩擦轮传动的特点 1.结构简单，使用维修方便，适合两轴中心距比较近的传动。
3.4摩擦轮传动、带传动
6）同步带：是一种啮合传动，综合了带传动、链传动和齿轮传动 的优点。带与带轮之间无滑动，能保证固定的传动比，从而实现同 步传动。带的柔韧性好，所用带轮直径可较小;传递功率大。 用于要求传动平稳,传动精度较高的场合，在各种仪器、计算 机、汽车、工业缝纫机中广泛应用。
二、平带传动的传动形式
动开 口 传
二．摩擦轮传动的特点
1．结构简单，使用维修方便，适用于两轴中心距较近 的传动。 ２．传动时噪声小，并可在运转中变速、变向。 ３．过载时，在两轮接触处会产生打滑，因而可防止 薄弱零件的损坏，起到安全保护作用。 ４．在两轮接触处有产生打滑的可能，所以不能够保 持准确的传动比。 ５．传动效率较低，不宜传递较大的扭距，主要适用 于高速小功率传动场合。
（3）适用于两轴距离较大的传动。
（4）结构简单，加工和维护方便，成 本低。
（1）带传动装置结构不够紧凑，传动的外 廓尺寸较大。
（2）存在弹性滑动现象，不能保证固定不 变的传动比，传动精度低。 缺 点 （3）轴和轴承受力较大。 （4）传动效率较低，V带传动约为0.940.97。带的寿命较短，仅约3000-5000小 时。 （5）传动中摩擦会产生电火花，不宜用于 易燃、易爆及有腐蚀介质的场合。
课堂练习一
１．机械传动按传动力的方法可分为（ （ ） 传动。 啮合
摩擦传动
）和
２．摩擦轮传动装置中，从动轮能正常连续传动的条件 是（ ）。 产生的摩擦力矩大于从动轮的阻力矩 ３．提高摩擦轮传动能力的措施有（ 增大正压力 ）和 （ 增大摩擦系数 ）方法。
４．摩擦轮传动可分为（ （ 轴线相交 ）两种。
4.V带的标记
二、V带传动的主要参数
三、V带带轮的典型结构
V带带轮的典型结构有实心式、腹板式、孔板式、轮 辐式四种 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摩擦轮传动的作用
摩擦轮传动是指利用两个或两个以上互相压紧的轮子间的摩擦力传递动力和运动的机械传动。
摩擦轮传动可分为定传动比传动和变传动比传动两类。
而定传动比摩擦轮传动，分为圆柱平摩擦轮传动、圆柱槽摩擦轮传动和圆锥摩擦轮传动3种型式。
直接接触的摩擦轮传动一般应用于摩擦压力机、摩擦离合器、制动器、机械无级变速器及仪器的传动机构等场合。
与其他传动相比较，摩擦轮传动具有下列特点：
1．传动时噪声小，并可在运转中变速、变向；
2．结构简单，使用维修方便，适用于两轴中心距较近的传动；
3．传动效率较低，不宜传递较大的转矩，主要适用于高速、小功率传动的场合；
4．过载时，两轮接触处会产生打滑，因而可防止薄弱零件的损坏，起到安全保护作用。
在两轮接触处有产生打滑的可能，所以不能保持准确的传动比。
