温湿度变送器使用说明书
温湿度变送器说明书V1.0
温湿温湿度变送器度变送器度变送器说明说明说明书书V1.0一、产品概述：温湿度变送器是采用具有高灵敏度的数字化探测器，具有良好的精确度、稳定性和一致性。
变送器外壳采用吸顶式安装设计，结构精致、外型美观，是一款应用范围广泛、性价比极高的温湿度测量产品。
可广泛用于仓库、机房、生产车间、档案室、图书馆、学校、商场、智能家居、楼宇控制、机场、火车站温湿大棚等领域。
二、技术参数 电 源DC5-30V 测量范围温度 -40 ~ 120℃ 湿度：0 ~ 100%RH 精 度温度： ≤ ±0.5℃ 湿度：≤ ±5%RH 分 辨 率0.1℃ 0.1%RH 响应时间小于2秒 稳定性≤±1 %FS 负载能力120欧 工作环境温度 -30～80℃ 湿度 10～90%RH 储存环境温度 -30～80℃ 湿度 10～90%RH 重 量<300g 产品外形 117×85×41mm 功 耗 <0.5W 安 装 壁挂式三、通信协议介绍采用标准MODBUS RTU 通讯协议。
通讯设置[9600，8，N ，1]9600波特率，1个起始位。
8个数据位，无校验位，1位停止位。
支持03和06命令3．1寄存器说明寄存器地址内容 说明 40001模块ID 默认为0XFFFF 40002露点 40003温度 40004湿度 40005模块地址 默认为1 40006通讯波特率 固定为9600 40007保留 40008 保留四、用MODBUS 调试助手设置模块操作说明4．1数据读取首先打开调试软件，然后点击Connect选项，弹出如图界面安装图片设置完点击OK按钮，蓝色选项框的port是根据您当前连接电脑的串口设备来选择的。
可以查看，打开电脑属性-硬件-设备管理器-如下：找到对应的串口，返回操作界面。
找到和串口一致的port端口号，设置完成点击OK按钮。
然后点击Setup菜单选择Poll Definition 项弹出如图对话框，点击OK后，显示下面窗口4．2模块地址的设置点击06快捷菜单会弹出如下对话框在地址栏填写您要设置的设备地址。
仁科光照温湿度变送器（WIFI型）使用说明书
光照温湿度变送器使用说明书（WIFI型）文档版本：V1.0目录1.产品介绍 (4)1.1产品概述 (4)1.2功能特点 (4)1.3主要技术指标 (4)1.4产品选型 (5)1.5设备信息 (5)1.6产品拓扑图 (6)2.设备安装及使用 (7)2.1设备安装说明 (7)2.2设备使用 (8)3.监控平台介绍 (11)4.常见问题及解决办法 (12)5.注意事项 (12)6.联系方式 (13)7.文档历史 (13)8.附录 (14)1.1产品概述RS-GZ-WIFI-2是一款WIFI无线数据传输的工业级通用光照度变送器，该变送器采用高精度感光元件，反应迅速灵敏。
采集数据并通过WIFI方式上传到服务器。
本产品充分利用已架设好的WIFI通讯网络实现数据采集和传输，达到数据集中监控的目的。
可大大减少施工量，提高施工效率和维护成本。
设备10-30V宽压供电，外壳防护等级高，能适应现场各种恶劣条件。
1.2功能特点RS-公司代号GZ/GZWS-光照度变送器WIFI-WIFI型2壁挂王字壳1.5设备信息尺寸产品外观及示意序号名称内容①设备贴膜上面带有产品logo以及名称②NFC感应区域使用NFC配置软件配置时，手机NFC触碰此区域【注意】读取及下发参数时，需等待APP提示成功/失败后，再拿开手机③安装孔位使用配件膨胀螺丝包，将设备安装至墙面等需要安装的位置④精装护套⑤电源线DC5.5*2.1规格；使用配件电源适配器插入供电包装内容主设备×1产品合格证、保修卡×1膨胀螺丝包（含2个自攻螺丝及2个膨胀塞）×112V电源适配器×1USB转485（选配）×11.6产品拓扑图云平台完全免费2.设备安装及使用2.1设备安装说明设备主体的安装2.2设备使用接通电源将电源适配器连接至设备的供电接口，再接通电源连接至网络1下载配置工具，使用QQ扫描二维码（仅限安卓手机），点击“客户端本地下载”，下载完成后根据手机提示将APP安装。
温湿度变送器ql101b使用说明书
温湿度变送器QL101B使用说明书■ 产品简述温湿度变送器（以下简称变送器）是选用高精度的温度和湿度传感器，把周围环境的温度量和湿度量转换成数字量的设备。
此设备均采用工业及元件，数据传输接口采用RS485接口，变送器可以应用在工业现场、养殖场、种植场、办公室、超市、档案室、生产车间、仓库、机房、工地、汽车、 消费品、 气象站、 除湿器、 测试及检测设备、 自动控制、 家电、 医疗……等温湿度的测量场合。
QL101B兼容老产品QL101A，QL101B为目前性价比最高的温湿度变送器。
■ 产品参数测温范围：-40℃~+80℃测湿范围：1-99.9%RH（工作温度范围-40-85℃）测温精度：±0.5℃（在25℃下）分辨率：0.1℃测湿精度：2%RH（在25℃下） 分辨率：0.1%RH供电电压：+9V～24V/DC通讯接口：RS485通讯接口，通信距离可达1200米，同一总线上可挂载254个测量点。
响应时间：约每2秒完成一次温湿度采集工作。
湿度传感器年漂移量为0.5%RH/年，具有抗干扰抗静电。
变送器的工作温度范围：-40℃~+85℃■ 变送器内部图片 变送器外型图片（图1）（图2）■变送器内部接线说明（图3）■ 波特率及地址码配置参考（图3），图中的标识有0～9部份为连接选择器，用于配置变送器的地址及通信波特率，下述说明中： “＝”表示标识相同的两点相连；“≠”表示标识相同的两点不连接。
波特率配置：上图中8、9两脚为波特率配置端口，变送器默认波特率为2400bps,即（9≠、8≠），其它波特率配置如下。
1200bps ：9＝、8＝2400bps ：9≠、8≠4800bps ：9＝、8≠9600bps : 9≠、8＝地址码配置：（图3）中0～7为地址码配置端口。
地址码有255种选择，从00H-FFH，即00000000-11111111B。
例如地址码为1，连接0-0（即0＝）其它引脚为空；地址码为2，连接1-1（即1＝）其它引脚为空；地址码为3，需要连接0-0（即0＝）、1-1（即1＝）、其它引脚为空，以此类推。
YDL-TH02 温湿度变送器 说明书
YDL-TH02温湿度变送器说明书（备注：屏幕镜片表面有一层保护膜，在运输过程中有可能会产生一定的刮痕，在安装完毕后将其撕去即可。
）一、产品简介我司YDL-TH02温湿度变送器是一款带OLED液晶显示（自发光，可夜视）的、通过RS485通讯方式实时获取当前温湿度值的、高性价比的RS485型温湿度变送器。
YDL-TH02内置高精度进口探头，良好的通风设计，能保证内置探头实时地与周围环境温度保持一致；OLED液晶屏显示，自发光可夜视，实时指示当前的温湿度值；内置两个RJ45端子，方便用户实现RS485手拉手组网；底部内置四个磁铁，可以方便地吸附于机柜等金属表面。
YDL-TH02主要针对机柜温湿度监控推出的一款高性价比的机柜式温湿度变送器，亦可广泛应用于机房、厂房车间、图书档案管理、实验室以及其他需要温湿度测量和控制的场所。
二、产品特点1、工作电压：DC5V-DC24V2、输出方式：RS485标准输出；3、传输速率：2400、9600bps可选；4、通信协议：MODBUS RTU；5、工作环境：-20℃至70℃相对湿度为5%至95%非凝露状态；6、高精度：温度±0.3℃，湿度±3%；7、状态指示：OLED液晶屏显示，自发光可夜视；8、双RJ45接线端子，易于安装接线;9、底部内置磁铁，对于金属表面可免螺钉吸附安装。
三、主要技术参数四、组成部分说明1、双RJ45接线端子的接线顺序如标贴所示，对应接线即可。
2、拨码开关位于设备右侧面，共8位，分别有标号1-8；拨码开关向下表示数值0，向上表示数值1。
1-6位：组合设置设备的RS485地址，采用二进制方式计数（B654321 + 1），对应位置根据实际情况填0或1。
第7位：值0表示轮询显示温湿度值和调试参数；值1只显示温湿度界面。
第8位：值0表示波特率为2400bps；值1表示波特率为9600bps3、温湿度值显示界面其中Temp对应的为温度值；Humi对应的为湿度值。
JRTH424 卡轨式温湿度变送器使用说明书（RS485 型）

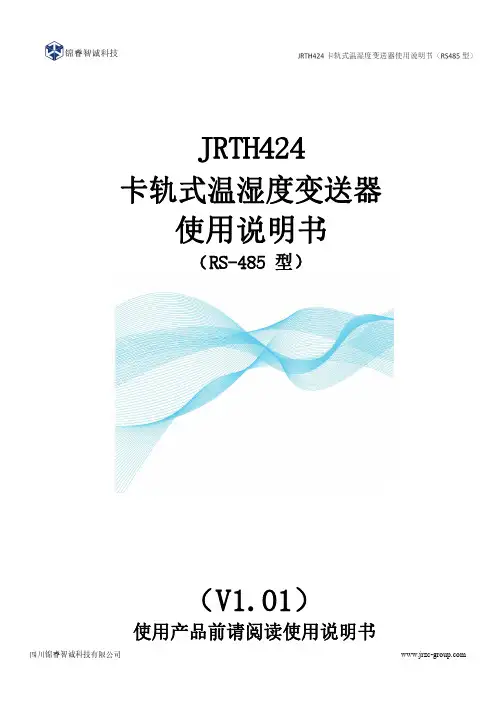

锦睿智诚科技JRTH424卡轨式温湿度变送器使用说明书（RS-485型）（V1.01）使用产品前请阅读使用说明书目录一、概要 (1)二、特点 (1)三、系统原理图 (2)四、技术参数 (2)五、外形及设备安装说明 (3)1、产品尺寸（mm） (3)2、接口 (3)3、安装 (3)六、软件操作 (4)1、串口属性修改 (4)2、使用ModBusPoll软件 (4)3、使用我司的485温湿度PCTOOL测试软件 (6)七、MODBUS通信协议 (7)1、功能码 (7)2、错误代码表 (8)3、寄存器列表 (9)4、通讯协议示例以及解释 (10)八、常见问题及解决办法 (10)九、注意事项 (11)十、联系我们 (11)一、概要JRTH424卡轨式RS-485型温湿度变送器采用高精度集成温湿度传感器作为信号测量单元。
体积小巧，具有标准DIN35导轨安装卡，可直接用于导轨安装。
采用RS485通信接口，遵循标准ModBus-RTU通信协议，通信地址及波特率可设置，通信距离最远2000米。
JRTH424经过长期老化和稳定性考核，并经高精度标准仪器对比测试，性能稳定可靠。
该变送器适用于医院、养老、公共场所、工厂等场所的环境温湿度采集。
二、特点◆标准DIN35导轨安装方便◆通信方式：RS-485◆宽工作电压：DC7~30V◆高达0.2度的测量精度◆可插拔接线端子，安装维护简单方便三、系统原理图四、技术参数项目参数单位备注过程介质空气供电方式DC7~30V防反接精度温度±0.2℃0~65℃湿度±2%RH10~90%RH，25℃分辨率温度0.1℃湿度0.1%RH稳定性温度<±0.03℃/年湿度<±0.25%RH/年环境温度-20~70℃禁止用于高污染和高粉尘环境存储温度-40~75℃相对湿度<100%非冷凝通信方式RS-485其他从机地址1~254尺寸65*46*29mm安装方式标准DIN导轨安装外壳ABS工程塑料五、外形及设备安装说明1、产品尺寸（mm）2、接口注：RS-485信号线接线时A、B 不能接反，总线上多台设备间地址不能冲突。
WS402 温湿度变送器 说明书
WS402温湿度变送器使用说明书
特点
高温环境
<120
温湿度测量
敏感元件和变送电路分体结构 标准电流/电压信号输出 线性响应温湿度一体可选单温单湿
专用电路测量范围宽
精度高
应用
用于烘箱环境实验箱等中高温环境下需要温湿度测量的场所
性能指标
温度 湿度 测量范围 0~120 0%RH~100%RH
精 度 <±0.5
@ 标定环境 <±4%RH( @ 标定环境) 长期稳定性 <0.2/6个月 <2%RH/6个月 敏感元件 Pt100铂电阻 湿敏电容器
敏感元件工作环境 0~120
<95%RH 变送电路工作环境 0~50
<85%RH 存储温度 -20~60非凝结 连接方式 4位接线端子间距5.0mm 外壳材料/敏感元件 不锈钢 外壳材料/变送电路 ABS 塑料
说明标定环境指对产品进行调试和标定的环境由用户给出标定环境最好与产品实际使用环境一致标定环境的
温度范围为单一温度点且小于75
湿度范围为实际工作湿度环境±20%RH
302 A 4-20mA B 0-10mA C
0-20mA D 0-10V E
0-5V F 0-1V WS 温湿度变送器W
温度变送器S 湿度变送器
Imax=20mA型
B
单温和单湿产品接线参照温湿度一体产品有特殊要求的接线在具体型号说明书的连接示意图和产品标识中表示
在质量保证期内对产品提供免费工厂维护服务
安装和更换变送器时一定要关闭电源
建议产品在使用6个月后重新进行产品的检验和标定
产品部分技术指标有可能修改以产品标识上指标为准。
温湿度变送器 PR-300C4-WS-WIFI 系列说明书
WIFI型温湿度变送器（300C4壳体）PR-300C4-WS-WIFIVer2.0目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4产品选型 (4)第2章硬件连接 (5)2.1设备安装前检查 (5)2.2安装方式 (5)2.3面板说明 (6)第3章免费微信平台应用 (7)3.1接入微信平台前的检查 (7)3.2微信平台的绑定与实时数据查看 (7)3.3微信平台参数设置 (8)3.3.1平台主机参数配置 (8)3.3.2平台上下限值的设置 (8)第4章配置软件的使用 (9)第5章系统菜单与设置 (10)5.1按键说明 (10)5.2功能显示项目说明 (11)5.3设置参数操作说明 (12)5.3.1温湿度的校准 (12)5.3.2设置温度上下限 (13)5.3.3设置湿度上下限 (13)5.3.4清除历史数据 (14)5.3.5设置时间、密码、蜂鸣器 (14)5.3.6设置离线时间记录间隔 (15)第6章配网失败可能原因 (15)第1章产品简介1.1产品概述PR-300C4-WS-WIFI系列是采用WIFI无线数据传输的温湿度变送器。
可采集温湿度数据并通过WIFI网络上传至我司提供的免费微信设备平台。
产品WIFI 采用AirKiss技术，可实现一键配网、轻松联网。
产品采用进口高精度传感器，采样精度高，年漂移小。
当变送器连接上场地内的WIFI网络时可借助现场网络将实时数据上传至微信设备平台，当断网后设备会自动缓存数据，网络恢复自动续传数据。
使用微信扫一扫变送器上的二维码即可即时管理设备并查看数据，简洁方便。
设备也配备配置软件，批量下载参数，方便快捷。
变送器带有液晶屏可实时显示温湿度数据、设备电量及当前网络连接状态。
变送器具有内置电池，一次充电可连续使用14天以上，也可采用手机充电器长期连续供电。
变送器内置蜂鸣器，可实现超限报警。
探头内置型可用于测量普通环境的温湿度。
奥松 AW3010A电压型温湿度变送器说明书
一、产品概述AW3010A电压型温湿度变送器，产品采用本公司国内首家研发的高品质电容式数字传感器，该传感器具有测量精度高、抗干扰能力强以及较强的稳定性等特点，有效保证了产品优秀的测量性能。
该设备测量范围宽，能适用于大多数工业级使用环境；配备超大显示屏，实时显示温湿度监控数值；内部设计有报警功能模块，可实现高、低温湿度声光报警；温度输出量程可通过系统菜单自由设置；采用模拟型电压信号输出，电压信号输出量程可在0~1VDC、0~5VDC、0~10VDC 三种模式间选择；是一款优秀的工业级温湿度变送器。
外形尺寸（单位：mm）二、应用范围产品可广泛应用于工业厂房、电信基站、通信机房、HAVC暖通空调、智能楼宇、博物馆、档案馆、办公室等，是各种应用环境温湿度测量监控的理想解决方案。
三、产品亮点长期稳定、温度测量范围宽、高低温度测量精确、体积小、重量轻、测量精度高、响应速度快。
四、产品参数1.温度测量范围：-20~60℃（可外置探头：-40~80℃）2.湿度测量范围：0~99.9%RH3.测量精度：±0.3℃/±2%RH（25℃）4.分辨率：温度：0.1℃；湿度：0.1%RH5.灵敏度衰减值：温度：<0.1℃/年；湿度：<0.1%RH/年6.工作电压：15~36VDC（USB5V）7.输出电压：0~10V/0~5V/0~1V8.产品功耗：<20mA五、墙面安装1、打开外包装纸盒，从胶袋中取出变送器。
2、将变送器后盖背面向上，用手指或其它工具掰开仪器下方的塑料扣，再用螺丝刀从塑料扣下方的方形孔处插入并向上用力撬动，即打开变送器的后盖。
3、将变送器要安装于墙壁上的位置确定好，用铅笔分别在后盖内三个钉孔位置画好记号。
4、用冲击钻在墙壁上画记号的地方分别钻好三个钉孔。
5、取出包装盒内的三颗固定螺钉，将螺钉与塑料钉塞拧开。
用钉锤将塑料钉塞钉入墙壁上已钻好的螺钉孔。
6、将后盖螺钉孔位与墙壁上钉入的塑料钉塞对好，用螺丝刀分别把三颗螺钉拧入钉塞，拧紧后变送器后盖即固定于墙壁上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集测量通讯控制等功能为一体具有体积小精度高安装简单等特点可以与上位机连接使用构成一个强大的温湿度测控网络可广泛地应用于仓储运输厂房车间图书档案管理实验室及其它需要温湿度测量和控制的场所
12
24V AC/DC
100 mm 85 mm×24.8mm 温湿度同时显示
0.5@ 25 1 0.1%RH 99.9%RH 3%RH @ 2530%80%RH 标准半双工RS-485串行接口24 V AC/DC 集电极开路最大吸= 30mA 参数设置
降温1加热除湿1加湿1 = 秒
30秒 3 = 60秒 分钟分钟 第二路输出是否延时1 = 秒30秒 3 = 60秒 分钟分钟 声音报警是否有效注
温湿度变送器的功能可以分为测量显示控制和通讯四部分测量显示功能rA2=1标识 为湿度报警控制有效标识H 闪烁表示当前温度或湿度
测量值高于报警控制值
L 闪烁表示当前温度或湿度测量值底于报警控制值报警功能设置声音报警S=1当温湿度报警控制有效rA2=1 rB2=1且当前测量值低于或高于报警控制值时rA1蜂鸣器鸣叫 控制功能分别对应于温度和湿度控制满足控制输出条光耦导通否则光耦截止用户通过RS485强行控制光耦导通或截止AA1AB1及输出延时CA1CB1
4通讯功能
WS302M2温湿度变送器配有标准半双工RS-485串行接口可以与PC通讯使用用户可以使用我公司开发的软件系统对其进行远程监控也可以根据我公司提供的通讯协议自己对其进行二次开发
典型应用示例
1制冷
AA1=0rA0=-5rA1=25rA2=1CA1=2
当温度测量值rA1时控制输出延时30S后光耦导通启动执行机构制冷当温度测量值rA1- rA0时控制光耦截止关闭执行机构停止制冷
2加热
AA1=0rA0=5rA1=18rA2=1CA1=2
当温度测量值rA1时控制输出延时30S后光耦导通启动执行机构加热当温度测量值rA1+ rA0时控制光耦截止关闭执行机构停止加热
3除湿
AB1=0rB0=-5%RH rB1=70%RH rB2=1CB1=2
当湿度测量值rB1时控制输出延时30S后光耦导通启动执行机构除湿当湿度测量值rB1- rB0时控制光耦截止关闭执行机构停止除湿
4加湿
AB1=0rB0=5%RH rB1=40%RH rB2=1CB1=2
当湿度测量值rB1时控制输出延时30S后光耦导通启动执行机构加湿当湿度测量值rB1+ rB0时控制光耦截止关闭执行机构停止加湿
品质保证
质保期为12个月在质量保证期内基于正常使用和非人为损坏对产品提供免费工厂维护服务
注意事项
在安装与使用时注意产品安装方向同时避免阳光直射或直接接触热源/冷源
安装和更换变送器时一定要关闭电源
如果安装面与被测环境有较大温差建议使用支架距离安装面20cm以上安装
建议在产品使用12个月后重新进行产品的检验和标定
产品部分技术指标有可能修改以产品标识上指标为准。
