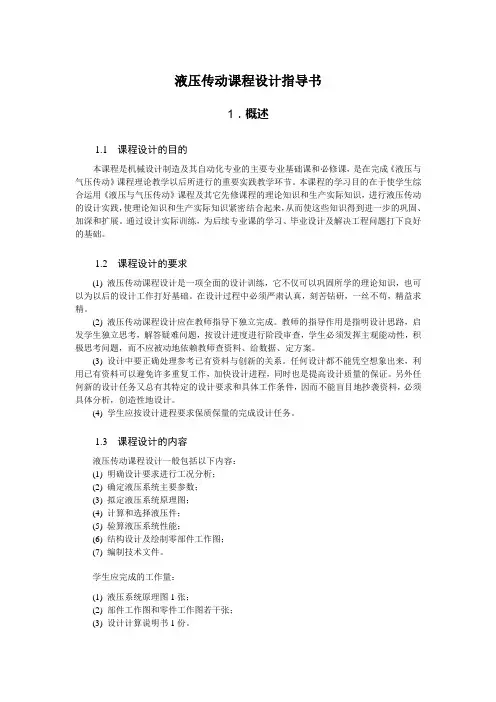

液压传动课程设计指导书.
液压传动课程设计指导书1．概述1.1 课程设计的目的本课程是机械设计制造及其自动化专业的主要专业基础课和必修课，是在完成《液压与气压传动》课程理论教学以后所进行的重要实践教学环节。
本课程的学习目的在于使学生综合运用《液压与气压传动》课程及其它先修课程的理论知识和生产实际知识，进行液压传动的设计实践，使理论知识和生产实际知识紧密结合起来，从而使这些知识得到进一步的巩固、加深和扩展。
通过设计实际训练，为后续专业课的学习、毕业设计及解决工程问题打下良好的基础。
1.2 课程设计的要求(1) 液压传动课程设计是一项全面的设计训练，它不仅可以巩固所学的理论知识，也可以为以后的设计工作打好基础。
在设计过程中必须严肃认真，刻苦钻研，一丝不苟，精益求精。
(2) 液压传动课程设计应在教师指导下独立完成。
教师的指导作用是指明设计思路，启发学生独立思考，解答疑难问题，按设计进度进行阶段审查，学生必须发挥主观能动性，积极思考问题，而不应被动地依赖教师查资料、给数据、定方案。
(3) 设计中要正确处理参考已有资料与创新的关系。
任何设计都不能凭空想象出来，利用已有资料可以避免许多重复工作，加快设计进程，同时也是提高设计质量的保证。
另外任何新的设计任务又总有其特定的设计要求和具体工作条件，因而不能盲目地抄袭资料，必须具体分析，创造性地设计。
(4) 学生应按设计进程要求保质保量的完成设计任务。
1.3 课程设计的内容液压传动课程设计一般包括以下内容：(1) 明确设计要求进行工况分析；(2) 确定液压系统主要参数；(3) 拟定液压系统原理图；(4) 计算和选择液压件；(5) 验算液压系统性能；(6) 结构设计及绘制零部件工作图；(7) 编制技术文件。
学生应完成的工作量：(1) 液压系统原理图1张；(2) 部件工作图和零件工作图若干张；(3) 设计计算说明书1份。
液压传动课程设计的时间一般为2周。
学生进行结构设计时，可根据时间安排，在液压集成块、液压缸或液压泵装置中任选其一。

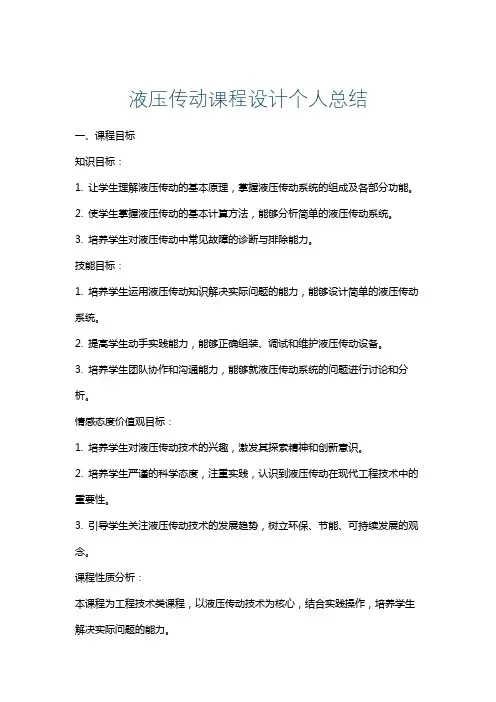

液压传动课程设计个人总结
液压传动课程设计个人总结一、课程目标知识目标：1. 让学生理解液压传动的基本原理，掌握液压传动系统的组成及各部分功能。
2. 使学生掌握液压传动的基本计算方法，能够分析简单的液压传动系统。
3. 培养学生对液压传动中常见故障的诊断与排除能力。
技能目标：1. 培养学生运用液压传动知识解决实际问题的能力，能够设计简单的液压传动系统。
2. 提高学生动手实践能力，能够正确组装、调试和维护液压传动设备。
3. 培养学生团队协作和沟通能力，能够就液压传动系统的问题进行讨论和分析。
情感态度价值观目标：1. 培养学生对液压传动技术的兴趣，激发其探索精神和创新意识。
2. 培养学生严谨的科学态度，注重实践，认识到液压传动在现代工程技术中的重要性。
3. 引导学生关注液压传动技术的发展趋势，树立环保、节能、可持续发展的观念。
课程性质分析：本课程为工程技术类课程，以液压传动技术为核心，结合实践操作，培养学生解决实际问题的能力。
学生特点分析：学生为高中年级学生，具备一定的物理基础和动手能力，对新技术充满好奇，喜欢实践操作。
教学要求：1. 理论与实践相结合，注重培养学生的动手实践能力。
2. 创设问题情境，引导学生主动探究，培养学生的创新思维。
3. 强化团队合作，提高学生的沟通与协作能力。
二、教学内容1. 液压传动基本原理：液压传动概念、帕斯卡定律、液压油的性质与选用。
2. 液压传动系统组成：液压泵、液压马达、液压缸、控制阀、油箱、管路等组件的结构与功能。
3. 液压传动基本计算：压力、流量、功率的计算，液压缸和液压马达的选型计算。
4. 液压传动系统设计：系统设计步骤、原理图绘制、元件选型、系统仿真。
5. 液压传动系统故障诊断与排除：常见故障分析、诊断方法、排除措施。
6. 液压传动系统实践操作：液压泵、液压缸、控制阀等组件的组装与调试，系统运行与维护。
教学大纲安排：第一周：液压传动基本原理及液压油的性质与选用；第二周：液压传动系统组成及各组件结构与功能；第三周：液压传动基本计算及液压缸和液压马达的选型计算；第四周：液压传动系统设计及原理图绘制；第五周：液压传动系统故障诊断与排除；第六周：液压传动系统实践操作。
液压传动课程设计液传动课程设计
液压传动课程设计1. 引言液压传动是一种常见的动力传动方式，通过液压系统将能量转化成流体压力，然后通过流体传递和控制来实现力的传递和动力的转换。
液压传动具有传递大功率、传递力矩平稳、动作灵活可靠等优点，在工程实践中得到广泛应用。
为了提高学生对液压传动原理和应用的理解，开展液压传动课程设计具有重要意义。
本文介绍了一个液压传动课程设计的设计方案，并给出了设计任务、设计要求、设计过程和成果展示等内容。
设计项目旨在通过具体任务的实践操作，培养学生的动手实践能力和问题解决能力，提高他们对液压传动的认识和理解。
2. 设计任务本次液压传动课程设计的任务是设计一个基于液压传动的夹紧系统。
夹紧系统应能够根据输入信号控制液压缸的伸缩，以实现对工件的夹紧和松开。
设计任务主要包括以下几个方面：•确定夹紧系统的结构和工作原理；•计算并选择合适的液压缸和其他液压元件；•设计并制作夹紧系统的液压控制电路；•进行系统调试和测试。
3. 设计要求设计任务要求学生按照以下要求进行设计：•夹紧系统应具备较高的夹紧力和夹紧速度，并能实现精确定位；•系统具有较高的可靠性和稳定性，能够长时间连续工作；•控制电路应能够根据输入信号控制液压缸的伸缩，并能够实现多级控制和联锁保护；•设计报告应包括系统的结构、工作原理、设计计算和选型过程、液压控制电路图、系统调试和测试结果等内容。
4. 设计过程设计过程主要包括以下几个环节：4.1 确定夹紧系统的结构和工作原理根据设计任务的要求，确定夹紧系统的结构和工作原理。
夹紧系统可以采用液压缸驱动，并通过机械装置实现夹紧和松开工件。
工作原理是实现夹紧和松开的关键。
4.2 计算并选择液压元件根据夹紧力和速度的要求，计算并选择合适的液压缸和其他液压元件。
液压缸的参数包括工作压力、活塞有效面积和缸筒参数等。
其他液压元件包括液压阀、油泵、油箱等。
4.3 设计液压控制电路根据控制要求，设计并制作夹紧系统的液压控制电路。
控制电路应包括输入信号采集、信号处理、电磁阀控制等部分。
液压传动课程设计课件下载
液压传动课程设计课件下载一、课程目标知识目标：1. 让学生理解液压传动的基本概念，掌握液压传动系统的组成及各部分功能。
2. 使学生掌握液压传动的基本原理，了解压力、流量、功率等物理量的计算方法。
3. 帮助学生掌握液压传动在实际工程中的应用，了解不同类型液压传动系统的特点。
技能目标：1. 培养学生运用液压传动知识解决实际问题的能力，能进行简单的液压传动系统设计和分析。
2. 提高学生动手操作能力，能正确使用液压实验设备，完成实验任务。
3. 培养学生团队协作和沟通能力，能在小组讨论中提出建设性意见。
情感态度价值观目标：1. 培养学生对液压传动的兴趣，激发学习热情，增强自主学习动力。
2. 培养学生严谨的科学态度，注重实验数据的真实性，养成良好的实验习惯。
3. 增强学生的环保意识，了解液压传动在节能、减排方面的优势，培养学生的社会责任感。
课程性质：本课程为专业技术课程，具有较强的实践性和应用性。
学生特点：学生处于高年级阶段，具有一定的物理基础和工程认识，具备初步的自主学习能力。
教学要求：结合课程性质、学生特点，注重理论联系实际，提高学生的实践操作能力，培养学生解决实际问题的能力。
通过课程学习，使学生达到课程目标，为后续专业课程学习和工程实践打下坚实基础。
二、教学内容根据课程目标，教学内容分为以下三个部分：1. 液压传动基本概念与系统组成- 教材章节：第一章 液压传动基础- 内容：液压传动定义、液压系统的组成（液压泵、液压马达、液压缸、控制阀、油箱、管路等）、液压油特性及选用。
2. 液压传动基本原理与计算- 教材章节：第二章 液压传动原理- 内容：液压传动原理、压力、流量、功率计算、液压传动系统的压力损失计算、液压传动系统的效率分析。
3. 液压传动系统设计与实践- 教材章节：第三章 液压传动系统设计- 内容：液压传动系统的设计步骤、常用液压元件的选型、液压系统的仿真与优化、液压传动系统在实际工程中的应用案例分析。

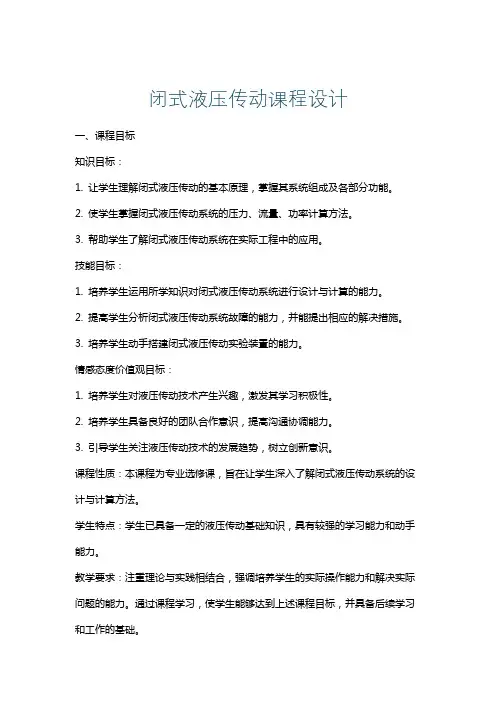

闭式液压传动课程设计
闭式液压传动课程设计一、课程目标知识目标：1. 让学生理解闭式液压传动的基本原理，掌握其系统组成及各部分功能。
2. 使学生掌握闭式液压传动系统的压力、流量、功率计算方法。
3. 帮助学生了解闭式液压传动系统在实际工程中的应用。
技能目标：1. 培养学生运用所学知识对闭式液压传动系统进行设计与计算的能力。
2. 提高学生分析闭式液压传动系统故障的能力，并能提出相应的解决措施。
3. 培养学生动手搭建闭式液压传动实验装置的能力。
情感态度价值观目标：1. 培养学生对液压传动技术产生兴趣，激发其学习积极性。
2. 培养学生具备良好的团队合作意识，提高沟通协调能力。
3. 引导学生关注液压传动技术的发展趋势，树立创新意识。
课程性质：本课程为专业选修课，旨在让学生深入了解闭式液压传动系统的设计与计算方法。
学生特点：学生已具备一定的液压传动基础知识，具有较强的学习能力和动手能力。
教学要求：注重理论与实践相结合，强调培养学生的实际操作能力和解决实际问题的能力。
通过课程学习，使学生能够达到上述课程目标，并具备后续学习和工作的基础。
二、教学内容1. 闭式液压传动系统原理及组成：讲解闭式液压传动的基本原理，包括泵、马达、液压缸、控制阀等主要组件的工作原理及功能。
教材章节：第1章 液压传动概述，第2章 闭式液压传动系统2. 闭式液压传动系统计算：介绍闭式液压传动系统中的压力、流量、功率计算方法，并进行实例分析。
教材章节：第3章 液压传动基本计算，第4章 闭式液压传动系统计算3. 闭式液压传动系统设计：讲解闭式液压传动系统的设计方法，包括系统选型、参数计算、组件选型等。
教材章节：第5章 液压传动系统设计，第6章 闭式液压传动系统设计4. 闭式液压传动系统应用与故障分析：介绍闭式液压传动系统在实际工程中的应用，分析常见故障及其原因，并提出解决措施。
教材章节：第7章 液压传动系统应用，第8章 故障分析与维护5. 实践教学：组织学生进行闭式液压传动实验，动手搭建实验装置，观察系统运行状况，并进行故障排查。
液压传动课程设计书
液压传动课程设计书一、课程目标知识目标：1. 让学生理解液压传动的基本原理，掌握流体力学的基础知识；2. 使学生掌握液压泵、液压缸、液压马达等主要液压元件的工作原理及功能；3. 帮助学生了解液压系统的组成，掌握液压系统图的阅读与分析方法；4. 引导学生掌握液压传动系统的设计方法和步骤。
技能目标：1. 培养学生运用液压传动知识解决实际问题的能力；2. 培养学生动手操作和调试液压系统的技能；3. 提高学生液压系统故障诊断与维修的能力。
情感态度价值观目标：1. 激发学生对液压传动技术的兴趣，培养其探索精神和创新意识；2. 培养学生团队合作意识，学会与他人共同解决问题；3. 增强学生安全意识，使其在操作液压系统时能够严格遵守操作规程。
课程性质分析：本课程为专业技术课程，旨在让学生掌握液压传动的基本理论、元件及系统设计方法，培养学生解决实际工程问题的能力。
学生特点分析：学生已具备一定的机械基础知识和实践操作能力，但液压传动知识尚属初步阶段，需要通过本课程的学习，逐步提高其理论水平和实践技能。
教学要求：1. 结合课本内容，注重理论与实践相结合，提高学生的综合运用能力；2. 采用启发式教学，引导学生主动参与课堂，培养学生的思考能力和创新意识；3. 强化实践环节，注重学生动手能力的培养，提高学生实际操作水平。
二、教学内容根据课程目标，教学内容主要包括以下几部分：1. 液压传动基本原理- 流体力学基础知识- 液压传动的工作原理- 液压油的性质与选用2. 液压元件- 液压泵的结构与工作原理- 液压缸的结构与工作原理- 液压马达的结构与工作原理- 液压阀的分类及功能3. 液压系统- 液压系统的组成与功能- 液压系统图的阅读与分析- 液压系统的设计与计算方法4. 液压传动系统设计- 设计原理与步骤- 液压元件选型- 液压系统仿真与优化教学大纲安排如下：第一周：液压传动基本原理第二周：液压泵、液压缸、液压马达等元件的结构与工作原理第三周：液压阀的分类及功能第四周：液压系统的组成、阅读与分析第五周：液压传动系统设计原理与步骤第六周：液压元件选型与系统计算第七周：液压系统仿真与优化第八周：课程总结与考试教材章节对应内容如下：第一章：液压传动基本原理第二章：液压泵、液压缸、液压马达等元件第三章：液压阀第四章：液压系统第五章：液压传动系统设计教学内容确保科学性和系统性，注重理论与实践相结合，以培养学生的实际操作能力和解决工程问题的能力。
河海大学液压传动课程设计
河海大学液压传动课程设计一、课程目标知识目标：1. 掌握液压传动的基本原理，理解流体力学在液压传动中的应用；2. 学会分析液压系统的组成、工作原理及其性能，并能运用相关理论知识进行简单液压系统的设计；3. 了解液压传动系统中主要元件的功能、类型及选用原则，掌握液压元件的连接和调试方法；4. 掌握液压传动系统常见故障的分析与排除方法。
技能目标：1. 能够运用所学知识，进行液压传动系统的设计和计算；2. 能够正确操作和维护液压实验设备，进行简单的液压系统调试；3. 能够通过查阅资料、文献，独立解决液压传动领域的问题；4. 能够撰写液压传动课程设计报告，并进行口头汇报。
情感态度价值观目标：1. 培养学生热爱专业，增强对液压传动技术的学习兴趣；2. 培养学生具备良好的团队合作精神，学会与他人共同解决问题；3. 培养学生严谨的科学态度，提高自主学习、勇于创新的能力；4. 增强学生的环保意识，了解液压传动技术在节能减排方面的应用。
课程性质：本课程为河海大学机械工程专业液压传动课程设计，旨在帮助学生将理论知识与实际应用相结合，提高解决实际问题的能力。
学生特点：学生已具备一定的流体力学、机械设计等基础知识，具有较强的学习能力和动手能力。
教学要求：结合课程性质、学生特点，通过本课程的学习，使学生在掌握液压传动基本原理的基础上，提高实际操作和设计能力，培养具备创新精神和实践能力的高素质工程技术人才。
教学过程中，注重理论联系实际，加强实践环节，提高学生的综合运用能力。
二、教学内容1. 液压传动基本原理：流体力学基础，液压传动的工作原理，液压油的性质与选用。
教材章节：第一章 液压传动概述及流体力学基础2. 液压传动系统的组成与性能：液压泵、液压马达、液压缸、控制阀等主要元件的功能、类型及选用原则，液压系统的性能参数及计算。
教材章节：第二章 液压元件及系统性能分析3. 液压传动系统设计：液压系统的设计步骤、方法，液压系统原理图的绘制，主要元件的选型计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计题目
1、设计一台专用铣床，工作台要求完成快进－－工作进给－－快退－－停止的自动工作循环。
铣床工作台重量4000N，工件夹具重量为1500N，铣削阻力最大为9000N，工作台快进、快退速度为4.5m／min，工作进给速度为0.06～1m／min，往复运动加、减速时间为0.05s工作采用平导轨，静、动摩擦分别为fs＝0.2，fd＝0.1，•工作台快进行程为0.3m。
工进行程为0.1m，试设计该机床的液压系统。
2、设计一台校正压装液压机的液压系统。
•要求工作循环是快速下行→慢速加压→快速返回→停止。
压装工作速度不超过5mm／s•，快速下行速度应为工作速度的８～10倍，工件压力不小于10×103N。
3、设计一台卧式单面多轴钻孔组合机床液压系统，要求完成工件的定位与夹紧，所需夹紧力不得超过6000N。
该系统工作循环为：快进——工进——快退——停止。
机床快进快退速度约为6 m／min，工进速度可在30～120mm／min范围内无级调速, 快进行程为200mm，工进行程为50mm，最大切削力为25kN，运动部件总重量为15 kN，加速（减速）时间为0.1s，采用平导轨，静摩擦系数为0.2，•动摩擦系数为0.1。
4、设计一台小型液压机的液压系统，要求实现快速空程下行——慢速加压——保压——快速回程——停止的工作循环。
快速往返速度为3m/min，加压速度为40～250mm／min，压制力为200kN，运动部件总重量为20kN。
5、设计一卧式单面多轴钻孔组合机床动力滑台的液压系统，动力滑台的工作循环是：快进——工进——快退——停止。
液压系统的主要参数与性能要求如下：轴向切削力为用21000N,移动部件总重力为10000N，快进行程为 100mm，快进与快退速度均为 4.2m／min，工进行程为 20mm，工进速度为 0.05m／min，加速、减速时间为0.2s，利用平导轨，静摩擦系数为0.2，动摩擦系数为0.1，动力滑台可以随时在中途停止运动，试设计该组合机床的液压传动系统。
6、设计一台卧式钻、镗组合机床液压系统。
该机床用于加工铸铁箱形零件的孔系，运动部件总重G=10000N，液压缸机械效率为0．9，加工时最大切削力为12000N，工作循环为：“快进——工进——死挡铁停留——决退——原位停止”。
行程长度为0.4m，工进行程为0.1 m。
快进和快退速度为0.1m／s，工过速度范围为3×10-4～5×10-3m／s，采用平导轨，启动时间为0.2s。
要求动力部件可以手动调整，快进转工进平稳、可靠。
7、单面多轴钻孔组合机床，动力滑台的工作循环是：快进——工进——快退——停止。
液压系统的主要性能参数要求如下，轴向切削力为24000N；滑台移动部件总质量为510kg；加、减速时间为0.2s；采用平导轨，静摩擦系数为0.2，动摩擦系数为0.1，；快进行程为200mm，工进行程为100mm，快进与快退速度相等，均为 3.5m／min，工进速度为 30～40mm／min。
工作时要求运动平稳，且可随时停止运动。
试设计动力滑台的液压系统。
8、设计卧式双面铣削组合机床的液压系统。
机床的加工对象为铸铁变速箱箱体，动作顺序为夹紧缸夹紧——工作台快速趋近工件——工作台进给——工作台快退——夹紧缸松开——原位停止。
工作台移动部件的总质量为400kg，加、减速时间为0.2s。
采用平导轨，静摩擦系数为0.2，动摩擦系数为0.1，夹紧缸行程为30mm，夹紧力为 800N。
工作台快进行程为 100mm，快进速度为 3.5m／min，工进行程为 200mm，工进速度为 80～300m／min，轴向工作负载为12000N，快退速度为6m／min。
要求工作台运动平稳，夹紧力可调并保压。
9、要求设计的动力滑台液压系统实现的工作循环是：快进—工进—快退--停止。
主要性能参数与性能要求如下：切削阻力FL=30468N；运动部件所受重力
G=9800N；快进、快退速度 V1=V3=0.1m/s，工进速度V2=0.88×10-3m/s；快进行程L1=100mm，工进行程L2=50mm；往复运动的加速时间Δt=0.2s；动力滑台
采用平导轨，静摩擦系数μs=0.2，动摩擦系数μd=0.1。
液压系统执行元件选为液压缸。
10、一台专用铣床的铣头驱动电机的功率N= 7.5KW，铣刀直径D=120mm，转速
n=350rpm，工作台重量G1=4000N，工件及夹具重量G2=1500N，工作台行程
L=400mm，（快进300mm，工进100mm）快进速度为4.5m/min，工进速度为60～1000mm/min，其往复运动和加速（减速）时间t=0.05s，工作台用平导轨，静摩擦系数fs=0.2，动摩擦系数fd=0.1。
试设计驱动工作台的液压系统。
11、试设计一专用钻床的液压系统，要求完成”快进-工作-快退-停止（卸荷）”的工作循环．已知：切削阻力为13412N，运动部件自重为5390N，快进行程为300mm，工进行程为100mm，快进，快退运动速度为4.5m/min,工进速度为
60-1000mm/min，加速和减速时间为△t=0.2sec,机床采用平导轨，摩擦系数为Fs=0.2,Fd=0.1
12、设计一台多用途大台面液压机液压系统，适用于可塑材料的压制工艺，如冲压、弯曲翻边、落板拉伸等。
要求该机的控制方式：用按钮集中控制，可实现调整，手动和半自动，自动控制。
要求该机的工作压力、压制速度、空载快速下行和减速的行程范围均可根据工艺要求进行调整。
主缸工作循环为：快降、工作行程、保压、回程、空悬。
顶出缸工作循环为：顶出、顶出回程（或浮动压边）。
设计参数：
最大压制力：8100（KN）活动横梁最大行程：800（mm）活动横梁空载最大下行速度：100（mm/s）
活动横梁工作时最大速度：8（mm/s）
活动横梁最大回程速度：35（mm/s）回程力：520（KN）
顶出力：300（KN）顶出回程力：215（KN）
拉伸时压边压力：340（KN）顶出活塞最大行程：250（mm）顶出活塞最大速度：65（mm/s）顶出活塞最大退回速度：95（mm/s）
设计要求：
1、进行工况分析，绘制工况图。
2、拟定液压系统原理图（A3）。
3、计算液压系统，选择标准液压元件。
4、绘制液压缸装配图（A1）。
5、编写液压课程设计说明书。
6、每五人一组自选一个题目，由学习委员上报名单。
7、所有设计工作在17周之前完成。
设计内容文字可打印，图形须手绘。
