高强铝合金具有很高的室温强度及良好的高温和超低温性能
铝合金耐热温度
铝合金的耐热温度取决于具体合金的成分和处理方式。
不同类型的铝合金具有不同的熔点和热稳定性。
一般来说，常见的铝合金在高温环境下会发生软化和失去强度。
以下是一些常见铝合金的耐热温度范围：
1. 纯铝（Aluminum 99.5）：纯铝的熔点约为660°C，它的耐热温度在200°C左右。
2. 6061铝合金：6061铝合金是一种常用的铝合金，具有较高的强度和耐腐蚀性。
它的耐热温度可达到200°C左右。
3. 7075铝合金：7075铝合金是一种高强度的铝合金，常用于航空和航天等领域。
它的耐热温度约为250°C。
请注意，这些数值仅供参考，并且具体的耐热温度还受到合金配方、加工方式和应用环境等因素的影响。
在实际应用中，如果需要使用铝合金在高温环境下，建议参考相关材料的技术规格和制造商提供的数据，以确保安全和可靠的使用。
6005t5铝合金参数
6005t5铝合金参数
（最新版）
目录
1.6005t5 铝合金概述
2.6005t5 铝合金的特性
3.6005t5 铝合金的应用领域
正文
【6005t5 铝合金概述】
6005t5 铝合金，是一种以铝为基的合金材料，其主要成分为铝、镁、锰和铬。
6005t5 铝合金因其良好的抗腐蚀性能、焊接性能和较高的强度，被广泛应用于各种工业领域。
【6005t5 铝合金的特性】
6005t5 铝合金具有以下特性：
1.高强度：6005t5 铝合金具有较高的强度，能够满足各种工程结构件的要求。
2.良好的抗腐蚀性能：6005t5 铝合金含有适量的锰和铬，能够有效提高其抗腐蚀性能。
3.良好的焊接性能：6005t5 铝合金的焊接性能良好，可以采用各种焊接方法进行焊接。
4.良好的冷加工性能：6005t5 铝合金的冷加工性能好，可以进行各种冷加工如冲压、拉伸等。
【6005t5 铝合金的应用领域】
6005t5 铝合金广泛应用于以下领域：
1.汽车工业：6005t5 铝合金可用于制作汽车车身结构件、发动机部
件等。
2.航空航天：6005t5 铝合金可用于制作飞机机身结构件、发动机部件等。
3.电子行业：6005t5 铝合金可用于制作各种电子元器件，如散热片、外壳等。
4.建筑装饰：6005t5 铝合金可用于制作各种建筑装饰材料，如铝塑板、铝单板等。
7075铝材特性
编辑本段二、7075的品种状态与主要典型用途7075品种分为板材、厚板、拉伸管、挤压管、棒、型、排、线材、轧制或冷加工棒材、冷加工线材。
状态有O状态、T6状态、T651状态、T6511状态、T73状态、T7351状态、T7651状态、T76511状态、H13状态。
7075典型用途航天航空工业、吹塑（瓶）模、超声波塑焊模具、高儿夫球头、鞋模、纸塑模、发泡成型模、脱腊模、范本、夹具、机械设备、模具加工等其他抗蚀的高应力结构件。
7075进口铝板2、良好机械性能。
3、可使用性好。
4、易于加工，耐磨性好。
5、抗腐蚀性能、抗氧化性好。
6、良好的阳极氧化效果。
编辑本段四、7075铝板抗拉强度及热处理锌是7075中主要合金元素，向含3%-7.5%锌的合金中添加镁，可形成强化效果显著的MgZn2，使该合金的热处理效果远远胜过于铝-锌二元合金。
提高合金中的锌、镁含量，抗拉强度会得到进一步的提高，但其抗应力腐蚀和抗剥落腐蚀的能力会随之下降。
经受热处理，能到达非常高的强度特性。
7075材料一般都加入少量铜、铬等合金，该系当中以A7075-铝合金尤为上品，被誉为铝合金中最优良的产品，强度高、远胜任何软钢。
编辑本段五、7075铝板化学成分硅Si：0.40 铁Fe: 0.50铜Cu：1.2-2.0锰Mn：0.30镁Mg：2.1-2.9铬Cr：0.18-0.28锌Zn：5.1-6.1钛Ti：0.20铝Al：余量其他：单个：0.05 合计：0.15编辑本段六、7075铝板牌号的意义在铝合金中牌号是有代表意义的，下面就依7075T651铝板牌号为例说明。
第一个7表示铝与铝合金组别-铝锌镁系合金。
铝与铝合金组别分为九大类。
第一类：1系：工业纯铝第二类：2系：铝铜系合金第三类：3系：铝猛系合金第四类：4系：铝硅系合金第五类：5系：铝镁系合金第六类：6系：铝镁硅系合金第七类：7系：铝锌镁铜系合金第八类：8系：其他合金第九类：9系：备用合金0表示合金元素或杂质极限含量的控制情况：0表示原始合金，表示其杂质极限含量无特殊控制，1-9改型合金，表示对一项或一项以上的单个杂质或合金元素极限含量有特殊控制。
al7075成分标准
al7075成分标准AL7075铝合金是一种高强度铝合金，常用于飞机、航天器和船舶等领域。
为了确保AL7075合金具备所需的力学性能和化学特性，制定了AL7075成分标准。
本文将详细介绍AL7075成分标准的要求和相关信息。
一、铝合金的基本概述铝合金是由铝及其他元素组成的合金。
通过添加不同的合金元素，并对其进行合金化处理，铝合金可以具备不同的力学性能和化学特性，以满足不同工业领域的需求。
AL7075铝合金属于高强度系列铝合金，具有优异的机械性能和高耐腐蚀性。
二、AL7075成分标准的要求AL7075成分标准规定了合金中各元素的含量范围和允许的偏差。
以下是AL7075成分标准的主要要求：1. 铝（Al）AL7075合金中铝的含量应不低于90.7%。
铝是合金的主要成分，对其纯度有严格要求。
2. 锌（Zn）AL7075合金中锌的含量应为5.1%至6.1%。
锌的添加可显著提高合金的强度和硬度。
3. 镁（Mg）AL7075合金中镁的含量应为2.1%至2.9%。
镁的添加可以提高合金的强度，并改善其热处理特性。
4. 铜（Cu）AL7075合金中铜的含量应为1.2%至2.0%。
铜的添加可以提高合金的强度和抗腐蚀性能。
5. 锰（Mn）AL7075合金中锰的含量应不超过0.30%。
锰的添加可提高合金的强度和抗腐蚀性能。
6. 铬（Cr）AL7075合金中铬的含量应不超过0.18%。
铬的添加可提高合金的抗腐蚀性能。
7. 其他元素除了上述主要元素外，AL7075合金中还可以包含其他微量元素，如铁（Fe）、硅（Si）和钠（Na）。
这些元素的含量一般应控制在合金总量的0.05%以下。
三、AL7075成分标准的意义AL7075成分标准的制定有以下几个重要意义：1. 确保产品质量通过对AL7075合金成分的严格控制，可以确保铝合金的质量稳定，满足产品设计的力学性能和化学特性要求。
2. 保证工艺性能合金的成分对其加工工艺和热处理工艺有着重要影响。
7075铝合金的强度
7075铝合金的强度7075铝合金是一种常用的高强度铝合金材料，具有优异的力学性能和耐腐蚀性。
本文将从合金组成、特点与优势、应用领域等方面详细介绍7075铝合金的强度。
7075铝合金主要由铝、锌、镁、铜等元素组成。
其中锌为主要合金元素，而铜和镁为辅助合金元素。
合金中的锌和铜可以形成强化相，显著提高合金的强度。
同时，镁的添加可以增强合金的抗腐蚀性能。
这些合金元素的合理配比和热处理工艺的应用，使7075铝合金具有极高的强度。
7075铝合金的强度主要表现在以下几个方面。
首先，7075铝合金的屈服强度高达500MPa以上，远高于普通铝合金。
其次，7075铝合金的抗拉强度可达到570-640MPa，属于高强度铝合金。
此外，7075铝合金的硬度也较高，通常可达HB150以上。
这些优秀的力学性能使7075铝合金成为广泛应用于航空航天、交通运输和军事装备等领域的理想材料。
7075铝合金的强度不仅在常温下表现出色，而且在低温和高温环境下依然具有较高的强度。
与其他铝合金相比，7075铝合金的强度在低温下几乎不会减弱，这使得它在航空航天领域的应用得到了广泛推广。
此外，7075铝合金还具有良好的耐磨性和耐疲劳性能，使其在高速列车、汽车制动系统等领域得到了应用。
除了强度优势外，7075铝合金还具有较好的耐腐蚀性能。
合金中的镁元素能够有效提高合金的抗腐蚀性能，使其在海洋环境和化学腐蚀环境下仍能保持较长的使用寿命。
此外，7075铝合金还具有良好的可加工性和焊接性，方便进行成型和加工。
7075铝合金的强度使其在航空航天、汽车、船舶、高铁、武器装备等领域得到了广泛应用。
在航空领域，7075铝合金广泛用于飞机机身、发动机零部件、飞行控制系统等重要部件。
在汽车领域，7075铝合金被用于制造车身、底盘、悬挂系统等部件，提高了汽车的安全性和燃油经济性。
在武器装备领域，7075铝合金被广泛应用于制造枪械、导弹等军事装备。
7075铝合金以其卓越的强度特点，在各个领域得到了广泛的应用。
2024铝合金介绍

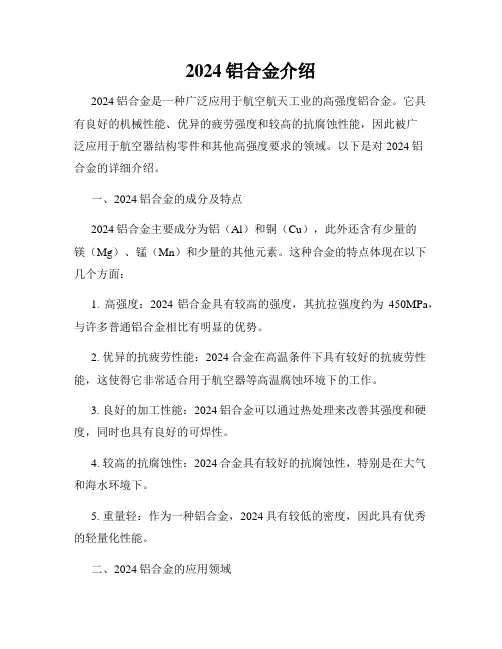

2024铝合金介绍2024铝合金是一种广泛应用于航空航天工业的高强度铝合金。
它具有良好的机械性能、优异的疲劳强度和较高的抗腐蚀性能，因此被广泛应用于航空器结构零件和其他高强度要求的领域。
以下是对2024铝合金的详细介绍。
一、2024铝合金的成分及特点2024铝合金主要成分为铝（Al）和铜（Cu），此外还含有少量的镁（Mg）、锰（Mn）和少量的其他元素。
这种合金的特点体现在以下几个方面：1. 高强度：2024铝合金具有较高的强度，其抗拉强度约为450MPa，与许多普通铝合金相比有明显的优势。
2. 优异的抗疲劳性能：2024合金在高温条件下具有较好的抗疲劳性能，这使得它非常适合用于航空器等高温腐蚀环境下的工作。
3. 良好的加工性能：2024铝合金可以通过热处理来改善其强度和硬度，同时也具有良好的可焊性。
4. 较高的抗腐蚀性：2024合金具有较好的抗腐蚀性，特别是在大气和海水环境下。
5. 重量轻：作为一种铝合金，2024具有较低的密度，因此具有优秀的轻量化性能。
二、2024铝合金的应用领域由于其卓越的性能，2024铝合金广泛应用于航空航天领域，包括飞机机身、翼肋、连接件、螺栓和紧固件等结构部件。
它的高强度、轻质特性和抗腐蚀性能，使得2024铝合金成为航空工业中不可或缺的材料。
此外，2024铝合金也常用于汽车制造、船舶制造、装配线等领域，用于制造需要高强度和轻质材料的零部件。
它在运动器械、自行车和其他体育用品中也有广泛的应用。
三、2024铝合金的热处理2024铝合金通过热处理可以改善其强度和硬度，常用的热处理方法包括固溶处理和时效处理。
固溶处理是将2024合金加热至930℃左右保温一段时间，使得其中的溶解相得以均匀分布，然后迅速冷却以保持其固溶态。
此时合金具有较好的可塑性和延展性。
时效处理是在固溶处理后将合金再次加热至较低温度（通常为120-200℃）保温一段时间，使得另一种强化相析出，从而增加合金的硬度和强度。
低温压力容器材料概述
低温压力容器材料概述低温压力容器是指工作温度低于-70℃的压力容器，广泛应用于液化天然气、液氧、液氮等低温气体的储存和运输。
由于低温工况下材料的性能发生明显变化，因此需要选用具有良好低温性能的材料来制造低温压力容器。
本文将对低温压力容器材料进行概述。
低温压力容器材料主要包括低温钢、不锈钢、铝合金和聚合物材料等。
1. 低温钢：低温钢是目前制造低温压力容器最常用的材料之一。
常用的低温钢有普通低温钢和超低温钢两类。
普通低温钢具有较好的强度和韧性，在工作温度范围内具有良好的可焊性和耐腐蚀性。
超低温钢由于含有较高的镍和锰等合金元素，具有更佳的低温韧性和抗蠕变性。
2. 不锈钢：不锈钢具有良好的耐腐蚀和耐低温性能，被广泛应用于低温压力容器制造中。
常用的不锈钢材料有奥氏体不锈钢、双相不锈钢和铁素体不锈钢等。
奥氏体不锈钢具有良好的强度和韧性，在低温下有较好的抗变形和抗裂纹扩展能力。
双相不锈钢由于具有良好的强度与韧性的平衡性能，在低温下使用更加安全可靠。
3. 铝合金：铝合金具有良好的低温强度和韧性，且重量轻、耐腐蚀性好，常用于低温容器的制造。
铝合金容器的内壁常会进行特殊的表面处理以提高其耐腐蚀性和降低表面温度。
4. 聚合物材料：聚合物材料由于具有优异的低温性能和抗腐蚀性，得到越来越多的应用。
常见的聚合物材料有聚丙烯、聚氨酯和聚乙烯等。
聚合物材料具有较低的导热性能，能够有效减少热量的传导，提高低温容器的绝热性能。
低温压力容器材料的选择需要综合考虑容器的工作条件、压力等级、介质特性以及经济性等因素。
不同材料具有不同的优缺点，在应用时需要根据具体情况进行选择。
在低温容器的制造过程中，还需要注意选材的可焊性、热膨胀系数的匹配性等问题，以确保容器的安全可靠性。
低温压力容器材料必须具有良好的低温性能和耐腐蚀性能，同时在制造工艺上要保证容器的健壮性和可焊性。
未来随着科学技术的发展，不断涌现出更加先进的低温容器材料，将为低温压力容器的制造提供更多的选择。
金属材料在军工生产中的应用精选全文
可编辑修改精选全文完整版金属材料在军工生产中的应用人类文明的发展和社会的进步同金属材料关系十分密切。
继石器时代之后出现的铜器时代、铁器时代，均以金属材料的应用为其时代的显著标志。
现代，种类繁多的金属材料已成为人类社会发展的重要物质基础。
金属材料的结构及其性能决定了它的应用。
而金属材料的性能包括工艺性能和使用性能。
工艺性能是指在加工制造过程中材料适应加工的性能，如铸造性、锻造性、焊接性、淬透性、切削加工性等。
使用性能是指材料在使用条件和使用环境下所表现出来的性能，包括力学性能（如强度、塑性、硬度、韧性、疲劳强度等）、物理性能（如熔点、密度热容、电阻率、磁性强度等）和化学性能（如耐腐蚀性、抗氧化性等）。
我们对金属材料的认识应从以下几方面开始：一、分类：金属材料通常分为黑色金属、有色金属和特种金属材料。
1、黑色金属又称钢铁材料，包括含铁90％以上的工业纯铁，含碳 2％～4％的铸铁，含碳小于 2％的碳钢，以及各种用途的结构钢、不锈钢、耐热钢、高温合金、精密合金等。
广义的黑色金属还包括铬、锰及其合金。
2、有色金属是指除铁、铬、锰以外的所有金属及其合金，通常分为轻金属、重金属、贵金属、半金属、稀有金属和稀土金属等。
有色合金的强度和硬度一般比纯金属高，并且电阻大、电阻温度系数小。
3、特种金属材料包括不同用途的结构金属材料和功能金属材料。
其中有通过快速冷凝工艺获得的非晶态金属材料，以及准晶、微晶、纳米晶金属材料等；还有隐身、抗氢、超导、形状记忆、耐磨、减振阻尼等特殊功能合金，以及金属基复合材料等。
金属材料具有许多优良性能，是目前国名经济各行业、各部门应用最广泛的工程材料之一，特别是在车辆、机床、热能、化工、航空航天、建筑等行业各种部件和零件的制造中，发挥了不可替代的作用。
在航空航天中的应用。
航空航天产品受使用条件和环境的制约，对材料提出严格要求。
采用的结构材料须轻质、高强、耐高温和耐高温腐蚀。
航空航天材料主要包括航空航天结构材料和航空航天功能材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高强铝合金具有很高的室温强度及良好的高温和超低温性能，广泛应用于航空、航天及其它运载工具的结构材料，如：运载火箭的液体燃料箱、超音速飞机和汽车的结构件以及轻型战车的装甲等。
目前常用于铝合金连接的主要焊接方法有：交流钨极氩弧焊（TIG）和直流反极性熔化极气体保护焊（MIG）。
TIG焊由于采用交流电，钨极烧损严重，限制了所使用的焊接电流，而且此法熔深能力弱，因此只适用于薄件铝合金的焊接。
MIG焊包括连续电流焊接和脉冲电流焊接。
MIG焊时，焊丝做为阳极，可采用比TIG焊更大的焊接电流，电弧功率大，焊接效率高，故特别适合于中厚板铝合金的焊接。
实验研究发现，在铝合金MIG焊时，脉冲电流焊接优于连续电流焊接，它提高了铝合金焊缝金属的强度、塑性和疲劳寿命。
为进一步提高电弧的稳定性、改善焊缝成形和增加熔深以及厚板铝合金的高效焊接，近几年国外发展了单丝复合脉冲MIG焊和双丝Tandem MIG焊方法，本文针对30mm 厚的7A52中厚板高强铝合金，进行了单丝单脉冲、复合脉冲和双丝Tandem MIG焊工艺的研究，并应用于生产中。
1 Tandem双丝焊和单丝复合脉冲MIG焊原理
Tandem双丝焊是将两根焊丝按一定角度放在一个特别设计的焊枪里，两根焊丝分别由各自独立的电源供电。
除送丝速度可以不同外，其它参数，如：焊丝的材质、直径、是否加脉冲等都可彼此独立设定，从而保证了电弧工作在最佳状态。
与其它双丝焊技术相比，由于两根焊丝的电弧是在同一熔池中燃烧，提高了总的焊接电流，因此提高了熔敷效率和焊接速度。
同时由于两根焊丝交替送进同一熔池，对熔池具有搅拌作用，而降低了气孔敏感性，改善了焊缝质量。
单丝复合脉冲焊接工艺是采用一个低频的协调脉冲对另一个高频脉冲的峰值和时间进行调制，使脉冲的强度在强、弱之间低频周期性切换，得到周期性变化的强弱脉冲群，其电压波形如图3所示。
调制后的焊接电流使作用于熔池中的电弧压力发生变化，不仅可以提高焊缝的熔深，获得均匀美观的鱼鳞纹焊缝，而且还可以增强对熔池的冲击振动，减少和消除焊缝气孔。
2 实验材料及实验方法
实验采用的母材为7A52高强铝合金，试板尺寸为300×150×30mm，平板对接，坡口形式为X形，角度为70°。
焊接设备采用德国CLOOS公司生产的GLC553MC3单丝和TANDEM 双丝MIG焊机，焊丝为ER5A56，直径φ=1.6mm，保护气体为纯度99.99%的氩气。
母材和焊丝的化学成分如表1所示。
焊接前先用丙酮去除坡口两侧的油污，后用不锈钢钢丝刷清刷坡口。
首先采用单丝焊机进行单脉冲和复合脉冲两种工艺的焊接实验，然后采用双丝焊设备进行双丝焊的工艺实验，同时加摆动和激光跟踪。
焊接工艺参数如表2所示。
单丝焊时正、反面各焊6道，双丝焊时正、反面各焊2道，层间温度≤100℃。
表
实验材料Zn Mn Ti Zr Fe Si
7a52 母材 4.5 0.30 0.048 0.12 0.22 0.20
5a56焊丝 1.0 0.30 0.17 0.12 0.14 0.14
表2 焊接工艺参数
表
3 实验结果与讨论
试验发现，复合脉冲焊接的焊缝组织晶粒相对细小，并且晶界和枝晶间分布的共晶组织呈球状或细小的薄膜状均匀分布。
相比之下，单脉冲焊接的焊缝组织晶粒相对较大，沿晶界和枝晶间分布的共晶组织连续性增加，这将影响焊缝金属的强度和塑性。
复合脉冲焊接引起焊缝组织进一步细化，是由于峰值电流周期性变化引起电弧压力也发生周期性变化，造成熔池液体的振动，使熔池液体发生搅拌作用的结果。
在单脉冲焊接时，由于脉冲的峰值电流不变，且脉冲频率很高，因此电弧压力变化很小，熔池表面液体振动的振幅也很小，熔池的搅拌作用很弱。
复合脉冲焊接时，由于叠加了一个低频的协调脉冲，使脉冲的峰值电流按照低频脉冲的频率不断发生变化，相应地电弧压力也随之发生很大的变化。
当峰值电流高时，电弧压力大，熔池表面的液体呈凹状；当峰值电流低时，电弧压力小，熔池表面的液体呈凸状，从而导致熔池表面液体的上、下振动，引起熔池液体的搅拌作用。
熔池液体的搅拌作用一方面增加了熔池内原有的对流，增大了液体流动，降低了温度梯度，扩大了固液界面前沿的成分过冷区域；另一方面可使部分熔化的晶粒脱离熔池侧壁进入熔池，增加了形核核心。
此外，由复合脉冲产生的强对流可把从熔池侧壁脱离的晶粒以及熔池中析出的形核质点，如TiAl3、ZrAl3等带到固液界面前沿的成分过冷区中，促进了α(Al)的非均质形核，因此细化了焊缝组织。
上述组织变化是由双丝焊工艺特点决定的。
(1) 双丝焊时两根焊丝前后并列排列，使熔池体积增加，高温停留时间变长，冷却速度变慢；（2）双丝焊总的热输入稍高于单丝焊（单丝焊和双丝焊的热输入分别为8KJ/cm和12KJ/cm），熔池中的液态金属并不过热，合金元素的烧损不多；（3）由于第二脉冲和后丝电弧的搅拌作用，使气孔倾向明显降低。
从表4可以看到，复合脉冲焊接的焊缝具有最高的强度和塑性，焊缝金属的连接系数接近70%，单脉冲焊接的焊缝次之，而双丝焊的焊缝强度和塑性最低，这与它们对应的焊缝组织形貌是一致的。
复合脉冲焊接的焊缝组织最为细小，并且晶界共晶相呈球状和细小的薄
膜状均匀分布，因此焊缝的强度最高，塑性最好。
而双丝焊由于总的热输入并不很大，虽然得到了粗大的等轴枝晶组织，并且沿晶界分布的共晶相的数量明显多于单丝焊，但强度和塑性稍有降低。
单脉冲焊接比复合脉冲焊接的焊缝组织粗大，但明显细于双丝焊，所以强度、塑性明显好于双丝焊，略低于复合脉冲焊接的焊缝。
从本研究的实验结果来看，虽然双丝焊的焊缝金属强度和塑性有所降低，但由于双丝焊时两根焊丝在同一熔池中燃烧，提高了总的焊接电流，使焊接的熔敷效率远高于单丝焊，完全能够满足焊接接头性能的要求，特别适用于中厚板铝合金的焊接。
表4 焊接接头和母材金属的拉伸性能
4
(1) 单丝复合脉冲焊接时，蜂值电流周期性变化引起的熔池液体强烈的搅拌作用，细化了焊缝组织，提高了焊缝的强度和塑性。
(2) 双丝MIG焊接效率远高于单丝焊，焊缝性能满足要求，特别适合于中厚板铝合金焊接。
(3) 生产应用证明单丝复合脉冲MIG焊接和TANDEM双丝MIG焊接是焊接铝合金的理想方法。
参考文献：
1.国旭明等(沈阳金属所)，高强Al-Cu合金脉冲MIG焊工艺研究，焊接学报2004，4
2.徐强等(沈阳金属所)，双脉冲MIG对2219Al-Cu合金焊缝组织及性能的影响，热加工工艺，2004，10
3.杨春利等(哈工大)，高强铝合金厚板双丝MIG焊工艺的初步研究，中国有色金属学报，2004，5(end)。
