ZNND6六速旋转粘度计说明书
旋转粘度计使用说明书
旋转粘度计使用说明书（总2页）-本页仅作为文档封面，使用时请直接删除即可--内页可以根据需求调整合适字体及大小-旋转粘度计操作步骤2.清理粘度计，调节两个水平调节脚.直至粘度计顶部的水泡在中央位置。
（调水平）2.将转子保护框架装在粘度计上（向右旋入装上，向左旋出卸下）3将选用的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）4•插入电源.打开粘度计后面开关按钮。
5.输入选用的转子号：每按转子键一次，屏幕显示的转子号相应改变，直至屏幕显示为所选转子号。
6.选择转速：按“转速”键设置转速，并通过按“TAB”键可逐位移向当前显示转速的十位、个位及十分位，待选定后，通过按数字增加键或减|少键“”来设置卅位、个位及十分位等的转速大小。
转速设置完毕后，按转速键确认。
7.旋动升降架旋钮.使粘度计缓慢的下降，转子逐渐浸入被测液体当中，直至转子上的标记与液面相平为止。
调整粘度计位置至水平。
8•按下“测量”键，步进电机开始旋转，适当时间（读数大致稳定）后即可同时测得当前转子、该转速下的粘度值和百分计标度。
9.在测量过程中，如果需要转换转子’可直接按“复位”键。
（此时电机停止转动，而粘度计不断电）。
当转子更换完毕后，重复以上6-8项即可继续进行测量。
尤其要注意的是:更换转子后一定要调整仪器上对应的转子号SP。
20.测量完毕后，按•复位”键，同时关闭电源开关。
旋动升降架旋钮，使粘度计缓慢的上升，取出测量样品。
卸下转子，并将转子、仪器及试验台清理干净。
操作说明:1•转子选择先大约估计被测样品的粘度范围，高粘度的样品选择小体积（3、4号）转子和慢的转速，低粘度的样品选用大体积（1、2号）转子和快的转速。
每次产量的百分计标度（扭矩）在20^90%之间为正常值，在此范围内测得的粘度值为正确值。
否则要更换转速和转子，同时要根据选用的转子改变转子号SP。
（即低粘度用1号转子，高粘度用4号转子）2. 超出测量范围当超出当前转速和当前转子测量范围时，屏幕会有显示，同时发出“嘟嘟"的报警声。
旋转粘度计说明书
功能特点>数据显示：转速：rpm粘度：cP（mPa.s）或cSt样品温度：℃或℉剪切应力（SS）：N/m²转子：SP满量程的百分比：％剪切速度（SR）：S-1密度（需客户输入）：g/cm3备注：剪切应力和剪切速率需要配套同轴转子的时候才能显示>粘度测量：动力粘度（cP或mPa.s)运动粘度（cSt）（粘度测量之前，需要客户提前输入样品密度值）>单位换算：SI单位制转换为CGS单位>程序测量：可存储10个程序，便于以后快速调用；可选择TTT（到达某扭矩停止测量）和TTS（到达某时间段停止测量）测量模式>自检功能：粘度计自检功能，声光报警提醒>量程功能：选择好转子和转速组合之后，将自动计算该组合下的最大量程>通过RTD PTI00读取温度>用户自定义的粘度和温度校准>10种语言可选择（含中文）>Datalogger软件实现由USB口将实验数据下载至电脑EXCEL软件，并可打印输出技术规格•重复性：0.2％•精度：满量程的±1％•温度范围：-40℃至+300℃•温度分辨率：0.1℃•温度精度：±0.1℃•温度探头：PT100•所有转子均有AISI A316不锈钢制成•电源：100-240VAC，50/60HZ•粘度分辨率：使用LCP（低粘度适配器）：0.01CP,当粘度低于10000cP时：0.1cp当粘度高于10000cP时：1cP标准配置主机、3级调平旋钮、标准粘度转子套件（L型4个，R型和H型6个）、转子保护腿、转子支架、仪器支架、RTD PT100温度探头、含说明书的U盘、手提箱、电源线、校准证书、操作手册可选附件小样品量样品适配器APM、低粘度样品适配器LCP、高粘度样品适配器Heldal（T型转子）、标准硅油、水浴、通用适配器、PPR快拆系统、桨叶转子。
NDJ数字旋转粘度计使用说明书
NDJ数字旋转粘度计使用说明书一、概述数字旋转粘度计是一种依托单片微处理机技术开发研制，用于测定液体的粘性阻力与液体的绝对粘度的新型数字化仪器。
与同类仪器相比，具有测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点，广泛适用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。
二、主要技术性能1. 测定范围：10mPa·s~100000mPa·s2. 转子规格：1、2、3、4 号四种转子3. 转子转速：6 转/分、12 转/分、30 转/分、60 转/分4. 测量方式：手动、自动5. 测量误差：±5%（牛顿液体）6. 外形尺寸：105mm×120mm×160mm（不包括底座）7. 净重：2.5kg（不包括底座）8. 使用环境条件：(1) 环境温度5℃~35℃；(2) 相对湿度：不大于80%；(3) 供电电源：电压220V±22V，频率50Hz±0.5Hz；(4) 产品附近无强的电磁场干扰，无剧烈震动，无腐蚀性气体。
三、工作原理1. 程控电机根据程序给定的转速带动转轴稳定旋转，通过钮矩传感器再带动标准转子旋转。
当转子在某种液体中旋转时，由于液体的粘滞性，转子就受到一个与粘度成正比的扭力，通过扭矩传感器测量这个扭力的大小，就可得到液体的粘度。
为了扩大测量范围，所以配备了四种标准转子和给定了四个转速档。
2. 要测量10mPa·s~100000mPa·s 这样宽的粘度范围，必须采用不同组合的转子和转速。
本仪器的转速分为四档，转子也分为四种不同的规格。
由它们组成各种不同的组合，就可以测出测定范围内的任何粘度值。
面板中间有上、下、左、右、回车5 个组合键。
开机时仪器显示上一次操作时的转子和转速值，可通2过上下键查看和选择。
测量某种范围的粘度，需用某种规格的转子和某种转速，可通过上下键和左右键来选择和设置。
旋转式粘度计设备操作说明书

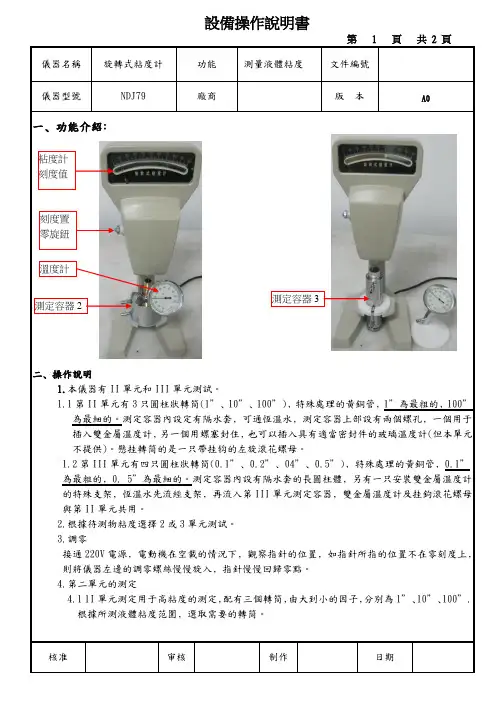

儀器名稱 旋轉式粘度計 功能 測量液體粘度
文件編號
儀器型號
NDJ79
廠商
版 本
A0
一﹑功能介紹﹕
二﹑操作說明
1.本儀器有II 單元和III 單元測試。
1.1第II 單元有3只圓柱狀轉筒(1”﹑10”﹑100”)﹐特殊處理的黃銅管﹐1”為最粗的﹐100”
為最細的。
測定容器內設定有隔水套﹐可通恆溫水﹐測定容器上部設有兩個螺孔﹐一個用于插入雙金屬溫度計﹐另一個用螺塞封住﹐也可以插入具有適當密封件的玻璃溫度計(但本單元不提供)。
懸挂轉筒的是一只帶挂钩的左旋滾花螺母。
1.2第III 單元有四只圓柱狀轉筒(0.1”﹑0.2”﹑04”﹑0.5”)﹐特殊處理的黃銅管﹐0.1”
為最粗的﹐0. 5”為最細的。
測定容器內設有隔水套的長圓柱體﹐另有一只安裝雙金屬溫度計的特殊支架﹐恆溫水先流經支架﹐再流入第III 單元測定容器﹐雙金屬溫度計及挂鉤滾花螺母與第II 單元共用。
2.根據待測物粘度選擇2或3單元測試。
3.調零
接通220V 電源﹐電動機在空載的情況下﹐觀察指針的位置﹐如指針所指的位置不在零刻度上﹐
則將儀器左邊的調零螺絲慢慢旋入﹐指針慢慢回歸零點。
4.第二單元的測定 4.1 1I 單元測定用于高粘度的測定﹐配有三個轉筒﹐由大到小的因子﹐分別為1”﹑10”﹑100”.
根據所測液體粘度范圍﹐選取需要的轉筒。
核准 审核 制作 日期
粘度計刻度值 刻度置零旋鈕 測定容器2 溫度計 測定容器3。
旋转粘度计说明书
旋转粘度计说明书一、结构与安装（一）仪器的结构示意图仪器的结构所示。
⑺⑴⑻⑵⑼⑶⑽⑷⑾⑸⑹⑴粘度计机头水准泡⑵液晶显示屏⑶操作面板⑷温度传感器⑸转子保护架⑹水平调节螺丝⑺外壳⑻立柱⑼转子连接头⑽转子⑾主机底座（二）仪器的安装1、检查供电电源，应满足本仪器工作的要求；按国家有关规定，其接地端应有可靠的接地线。
2、仪器应安装在无腐蚀性气体、无强电磁干扰、无振动的工作台上。
3、将带齿立柱旋入主机底座的螺孔之中，立柱上的齿形面面向底座的正前方，用扳手拧紧立柱上的螺母，以防止立柱转动。
4、把粘度计机头的升降夹头装在立柱上，旋动升降旋钮，使粘度计机头能上下移动。
若发现升降旋钮转动时有过紧或过松的情况，可调节升降夹头下底面的紧松螺钉。
在粘度计机头移动到适当位置时，可拧紧升降夹头后部的锁定螺钉以固定住粘度计机头。
5、旋松粘度计机头下方的黄色保护帽上的紧固螺钉，取下保护帽。
6、调整主机底座上的二个水平调节螺钉，使粘度计机头上的水准泡处于中间位置。
7、接上打印机的电源线，连接好粘度计机头打印机的串口传输线。
二、仪器的操作和使用1、准备被测液体，将被测液体置于直径不小于70mm，高度不低于125mm的烧杯或直筒形容器中。
2、准确地控制被测液体的温度。
3、仔细调整仪器的水平，检查仪器的水准器气泡是否居中，保证仪器处于水平的工作状态。
4、根据估算液体粘度选择适宜的转子和转速。
5、缓慢调节升降旋钮，调整转子在被测液体中的高度，直至转子的液面标志（凹槽中部）和液面相平为此。
6、键盘操作及显示界面说明⑴打开仪器电源开关仪器。
⑵按或进行参数项选择，再按“确定”键即可进入测量界面。
①进入测试界面后进行调速显示屏如图5，按或键，可进行无调速。
键,可进行显示温度和显示百分比的销换。
,把测量的当前数据传送到电脑，或打印机等是否要进行数据传送切换。
④打印键，即可打印当前所测量的各项数据．⑶仪器参数修改打开仪器电源开关仪器，显示屏如图所示,TC: 表示修正温度如仪器显示的温度的值和实际的温度值有出入，可通过修改TC的值来进行温度的修正，修正好后按＂复位＂即可退出到初始状态。
六速旋转粘度计使用说明
六速旋转粘度计使用说明六速旋转粘度计是一种用于测量液体粘度的仪器，广泛应用于化工、石油、食品、医药等行业。
本文将详细介绍六速旋转粘度计的使用方法及注意事项，帮助用户正确操作仪器，保证测量结果的准确性和可靠性。
二、仪器结构及原理六速旋转粘度计由电机、转子、测量头、显示屏、按键等部分组成。
其测量原理为：将转子浸入被测液体中，电机带动转子旋转，测量头测量转子旋转时所受到的阻力，从而计算出液体的粘度值。
三、使用方法1. 准备工作（1）将六速旋转粘度计放置于平稳的工作台上，并确保其水平。
（2）将被测液体倒入测量杯中，液面高度应稍低于测量头。
（3）将测量头插入测量杯中，确保测量头与液体表面平行。
2. 开始测量（1）按下仪器上的“开关”键，仪器启动，屏幕显示“0.00”。
（2）按下“速度”键，选择所需的转速，转速越高，测量范围越小，精度越高。
（3）按下“开始”键，仪器开始旋转转子，此时屏幕显示当前转速和液体粘度值。
（4）等待一段时间后，仪器停止旋转，屏幕上显示最终的粘度值。
3. 结束操作（1）按下“停止”键，仪器停止旋转。
（2）将测量头从液体中取出，用纸巾擦拭干净。
（3）倒出被测液体，清洗测量杯。
四、注意事项1. 在使用六速旋转粘度计时，应避免将其放置在有震动的环境中，以免影响其测量精度。
2. 在测量前，应先将仪器加热至与被测液体相同的温度，以确保测量结果的准确性。
3. 测量时应注意液面高度，液面过高或过低都会影响测量结果的准确性。
4. 在测量过程中，应避免发生液体溢出或外泄等情况，以免影响仪器的正常使用。
5. 使用后应及时清洗仪器，以免残留液体对仪器造成损坏。
6. 仪器应定期进行校准，保证其测量精度。
五、总结六速旋转粘度计是一种常用的测量液体粘度的仪器，使用方法简单，但操作时应注意一些细节，以保证测量结果的准确性和可靠性。
希望本文对用户有所帮助，更好地使用六速旋转粘度计。
海通达六速旋转粘度计使用说明书 (2)
六速旋转粘度计使用说明书版权所有2019青岛海通达专用仪器有限公司 青岛海通远达专用仪器有限公司部件号：13035 修订版：19.1.0青岛海通达专用仪器有限公司 青岛海通远达专用仪器有限公司本企业通过ISO9001质量管理体系认证、ISO14001环境管理体系认证和OHSAS18001职业健康安全管理体系认证。
本文档版权归青岛海通达专用仪器有限公司/青岛海通远达专用仪器有限公司所有。
未经书面许可，任何单位和个人不得将此文档中的任何部分公开、转载或以其他方式散发给第三方，否则，将追究其法律责任。
海通达® ®是青岛海通远达专用仪器有限公司的注册商标。
重要安全提示仪器使用前，请认真阅读以下安全指导，以保障人员和设备安全！◆要求仪器操作人员熟悉全部操作过程和操作时可能出现的意外情况，严格按说明书要求操作。
◆仪器使用前要检查各联接部位是否牢固。
◆严格按仪器技术要求配备电源。
◆仪器使用过程中要有人值守，一旦出现意外，必须迅速切断电源。
目录一、概述 (1)二、规格及型号 (1)三、技术参数 (1)四、仪器结构与工作原理 (2)五、操作说明 (4)六、维护与保养 (4)七、运输与储存 (5)八、故障判定与排除 (5)九、随机配件、工具一览表 (6)十、保修和退货 (6)一、概述六速旋转粘度计是一种用于在不同剪切速率下测量粘度的直读式粘度测量仪器。
可对牛顿流体和非牛顿流体进行精确测量。
二、规格及型号三、技术参数四、仪器结构与工作原理（一）仪器结构1、仪器的结构组成仪器主要由以下几大部分组成。
见（图一）。
（图一）仪器结构图1）动力部分双速电机，转速：750/1500（r/min）电源：（220±11）V 50/60Hz2）变速部分可变六速档位（r/min）：3、6、100、200、300、6003）测量部分主要由转筒、转子、内筒、内筒轴、轴盘组件和刻度盘组成。
4）支架部分调节钻井液杯高度的可升降托板。
6速数显旋转粘度计-1104
青岛恒泰达机电设备有限公司QingdaoHengTaidaElectromechanical Equipment Co. Ltd.数显六速旋转粘度计ZNN-D6s版本1.8©版权所有青岛恒泰达机电设备有限公司请仔细阅读本<<使用说明书>>，正确掌握本产品的安装和使用方法，阅读后请将本<<使用说明书>>妥善保管，以备今后进行检修和维护时使用。
本<<使用说明书>>所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
一、概述 (1)二、型号及规格 (2)三、仪器的主要技术参数 (2)四、安全原则 (4)A．安全操作 (4)B．样品温度 (4)C．可选加热器的安全操作 (4)五、粘度测试 (5)六、外套筒、浮子和扭力弹簧 (6)A．外套筒的拆除与安装 (6)B．浮子的拆除与安装 (7)C．扭力弹簧的拆装 (7)七、仪器校准 (11)A、静负载校准 (11)B.流体校准 (14)C．扭力弹簧校准（参考图四进行部件识别） (14)八、数据计算 (15)a .牛顿粘度的计算 (15)b.计算弹簧常数(重量法) (16)c. 数据测试及计算： (17)九、测量范围 (19)十、故障排除与维护 (22)a .故障排除 (22)b .维护 (22)十一、配件 (23)一、概述ZNN-D6S型数显旋转粘度计是我公司全新设计的一款新型粘度计。
该款粘度计采用嵌入式结构设计，内置高精度角度传感器，采用步进电机驱动，转速更加平稳精确；面板按键标示明晰便于操作，高分辨液晶显示屏可实时显示测试液粘度值以及搅拌速度。
本产品可广泛应用于石油、化工、食品、药品、化妆品等行业和科研单位。
工作原理简介：将盛有待测液的浆杯放置于托盘上，待测液进入粘度计外套筒和浮子之间形成的环形空间(剪切间隙)内，当步进电机带动外套筒旋转时，套筒在待测液中受到粘滞阻力产生反作用力，该作用力会通过环形空间中的待测液对套筒中的浮子产生扭矩，而浮子与一套刻度组件相连，当该扭矩与粘滞阻力达到平衡时，刻度盘组件会稳定在某个刻度值上，由于刻度值与套筒所受的粘滞阻力成正比，因此将该刻度值乘以特定的系数就能得到最终的粘度值，同时显示在液晶屏上以便读取。
