BACS 3 双网卡冗余测试
服务器双网卡冗余工作的原理与实现
个 网 卡 的状 态 ，通 过 ｐｎ ｉｇ命 令 进 行检 测 ，如 果连 续 ５ 网卡 已经 出现故 障 。缺 省 的故 障检 测 时 间是 １ ０秒 ， 大 即
（ ） 务器 的两 个 网卡 为 ｈ Ｏ和 ｈ １ ２服 ｍｅ ｍｅ ；
（ ） ｍ Ｏ的 Ｉ ３ｈ ｅ Ｐ地 址 为 １ ２１ ８８ ． ９ ．６ ．５ １ ９，测 试 地 址 为
１ ２．６ ．５． ； ９ １ ８８ ２１
每 个 网 卡 的测 试 Ｉ 址 检测 其 自身 的状 态 ， 测 的 方 法 Ｐ地 检
的地 址 均 发 生 转 移 和 切换 ，所 以测 试 Ｉ Ｐ地 址 不 能 用 作
他用 。
计 算 机 网络 中关 键 设 备 的 冗 余 工 作 已经 成 为保 障 应 用 业务 稳 定运 行 的关 键 手 段 ，服 务 器 的 网 卡冗 余 工 作
是 在 不增 加 任何 投 入 的基 础 上 ，增 加 服 务器 稳 定 性 的一 种 方 法 ， 实 现简 单 ， 置 灵 活 ， 广 泛地 应 用 到实 践 中 。 它 配 被
１ ２ １ ８８ ２ 。 ９ ． ６ ．５．２
常被 选 作为 目标 Ｉ 址 ，如果 在 链 路 上没 有 路 由器 ， Ｐ地 那
么 网 卡 状 态 检 测 进 程 会 发 送 多 播 数 据 包 到 所 有 主 机 （２ ．．．） ２ ４００１ ，并 随机 选择 其 中一 台主机 的 Ｉ 址 作 为被 Ｐ地 检 测 的 目标 地址 。
＃
ｉ ｏ ｆ ｈｍｅｌ ａ ｄｆ １ ２ １ ８８ ．２ ｎ ｔ ｓ ｆ ｎｉ ｃ ｇ ｄｉ ９ ．６ ．５２ ｅｍａ ｋ
双网卡绑定实现负载,冗余及内外网设置
Linux配置双网卡绑定，以实现冗余及负载均衡1、首先需要彻底关闭NetworlManger 服务，如果有的话，否则会和bond网卡冲突[root@rhel ~]#service NetworlManger stop[root@rhel ~]#chkconfig NetworlManger off2、新建ifcfg-bond0配置文件[root@rhel ~]#vi /etc/sysconfig/network-scripts/ifcg-bond0DEVICE=bond0BOOTPROTO=noneIPADDR=192.168.1.11NETMASK=255.255.255.0ONBOOT=yesUSERCTL=no #用户控制禁止3、修改ifcfg-eth0配置文件，将IP/GW/NW/ID/HW等注释，保留以下信息[root@rhel ~]#vi /etc/sysconfig/network-scripts/ifcg-eth0DEVICE=eth0BOOTPROTO=noneONBOOT=yesUSERCTL=noMASTER=bond0 #将网卡指向bond0SLAVE=yes #启用双网卡4、修改ifcfg-eth1配置文件[root@rhel ~]#vi /etc/sysconfig/network-scripts/ifcg-eth0DEVICE=eth1BOOTPROTO=noneONBOOT=yesUSERCTL=noMASTER=bond0 #将网卡指向bond0SLAVE=yes #启用双网卡5、修改rc.local文件，添加以下信息[root@rhel ~]#vi /etc/rc.localifenslave bond0 eth0 eth1 #rhel6以上可以不设，但需要重启。
6、修改内核文件,系统不同有差异需要谨慎查看，查看备注。
Rhel6.3以下添加[root@rhel ~]#vi /etc/modprobe.d/dist.confAlias bond0 bondingOptions bond0 mode=1 miimon=50 #可在ifcfg-bond0中添加用BONDING_OPT=””连接。
服务器双网卡的冗余备份
服务器双网卡的冗余备份服务器作为企业信息平台的核心，其稳定性和安全性至关重要，连接服务器的网络链路是尤为重要的一环。
增加热备份冗余链路成为保障服务器链路通畅常用的方法之一，此方式可以强化系统网络链路，减少故障率。
如今，许多企业都搭建了各种信息平台，服务器作为信息平台的硬件载体，其稳定性日趋重要。
其中，网络链路又是尤为重要的一环，显然，如何保障服务器网络链路的持续稳定工作已成为摆在网络管理员、系统管理员面前的重要问题了。
增加热备份冗余链路成为保障服务器链路通畅常用的方法之一，此方式可以强化系统网络链路，减少故障率。
这里提到的冗余备份方式可以应用于企业的重要业务访问，实施后，相应业务在多种冗余技术的支持下，将会更加稳固。
单机环境图1为服务器双网卡接入的基本拓扑图，为保证网络设备热备份，核心设备、服务器接入设备都使用了双机，配置802.1q Trunk模式互联，属同一VTP Domain，并都启用了STP（Spanning Tree Protocol，生成树协议），利用STP实现网络设备、网络链路的切换，将一台Cisco3550设置为STP根（root）交换机。
图1中标block的端口即STP协商后屏蔽的端口，以避免环路，无数据流量可视为中断。
另外将Cisco2950交换机的终端接入端口设置为PortFast，以加快交换机端口启用时间。
1. 软件使用原则服务器接入可以通过使用网卡捆绑软件实现热备冗余，对于服务器双网卡捆绑软件的选择可遵循以下几点原则: 兼容性好，能在不同品牌网卡上使用; 中断恢复快; 能检测深层中断，即能检测到非直连设备的中断。
2. 推荐软件NIC Express 4.0是一款兼容性较好的捆绑软件，它能兼容Broadcom、D-Link等常见网卡，但在Intel网卡上安装会造成大量丢包。
Inter Proset是针对Intel网卡的专用网卡捆绑软件，但Inter Proset只能在Intel网卡上使用，且不支持深层中断的检测。
VxWorks环境下双冗余以太网卡技术在底层驱动中的实现

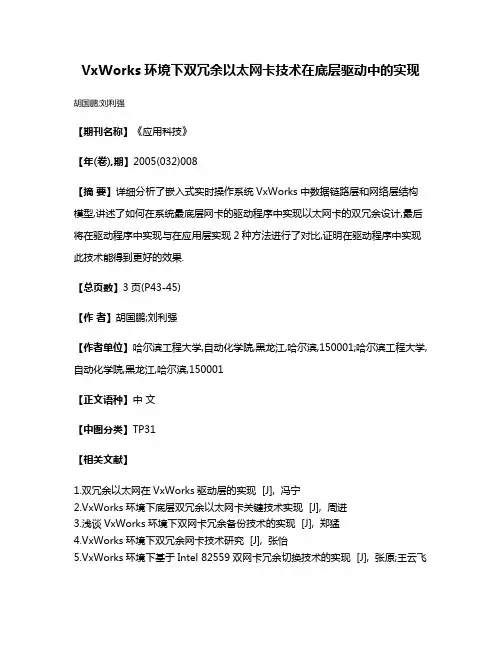

VxWorks环境下双冗余以太网卡技术在底层驱动中的实现胡国鹏;刘利强
【期刊名称】《应用科技》
【年(卷),期】2005(032)008
【摘要】详细分析了嵌入式实时操作系统VxWorks中数据链路层和网络层结构模型,讲述了如何在系统最底层网卡的驱动程序中实现以太网卡的双冗余设计,最后将在驱动程序中实现与在应用层实现2种方法进行了对比,证明在驱动程序中实现此技术能得到更好的效果.
【总页数】3页(P43-45)
【作者】胡国鹏;刘利强
【作者单位】哈尔滨工程大学,自动化学院,黑龙江,哈尔滨,150001;哈尔滨工程大学,自动化学院,黑龙江,哈尔滨,150001
【正文语种】中文
【中图分类】TP31
【相关文献】
1.双冗余以太网在VxWorks驱动层的实现 [J], 冯宁
2.VxWorks环境下底层双冗余以太网卡关键技术实现 [J], 周进
3.浅谈VxWorks环境下双网卡冗余备份技术的实现 [J], 郑猛
4.VxWorks环境下双冗余网卡技术研究 [J], 张怡
5.VxWorks环境下基于Intel 82559双网卡冗余切换技术的实现 [J], 张原;王云飞
因版权原因，仅展示原文概要，查看原文内容请购买。
冗余网络配置实验报告
冗余网络配置实验报告冗余网络配置实验是网络工程中一种重要的设计和实施手段，旨在提高网络的可靠性和稳定性。
本文将从网络冗余的原理、冗余网络的常见形式、实验过程和结果分析等方面进行详细论述。
一、冗余网络的原理冗余网络是通过在网络中增加冗余路径，以提高网络的可靠性和稳定性。
冗余路径即备用路径，当主路径出现故障时，备用路径能够接替主路径的功能，保证网络的连通性。
冗余网络的基本原理是采用备份路径，将网络流量在不同的路径上进行传输，提高了网络的容错能力，减少网络发生故障时网络中断的可能性。
二、冗余网络的常见形式冗余网络可以采用多种形式来实现，常见的几种形式包括：主备式、主主式、冗余链式和冗余环状式。
1. 主备式：主备式是指在网络中设置主路径和备用路径，当主路径发生故障时，备用路径可以接替主路径的功能。
主备式可以简单实现，但是备用路径的利用率较低，效率较低。
2. 主主式：主主式是指设置多个主路径，当其中一个主路径发生故障时，其他主路径可以继续工作。
主主式可以提高网络的可用性，但是配置和管理复杂度较高。
3. 冗余链式：冗余链式是指设置多个路径形成链式结构，当其中一条路径故障时，链式结构中的其他路径可以继续进行数据传输。
冗余链式相对简单，但是链式中的每条路径都是关键路径，一旦出现故障会导致整个链式中断。
4. 冗余环状式：冗余环状式是指设置多个路径形成环状结构，当环状结构中的一条路径故障时，其他路径可以绕过故障路径继续进行数据传输。
冗余环状式相对复杂，但是具有良好的容错能力和高利用率。
三、冗余网络的实验过程本次实验的目的是验证冗余网络对网络可靠性和稳定性的提升效果，实验过程如下：1. 实验准备：准备实验所需要的网络设备和材料，并确保设备的正常运行状态。
2. 实验拓扑设计：根据实验要求，设计适合的网络拓扑结构。
可以选择主备式、主主式、冗余链式或冗余环状式等形式。
3. 网络配置：根据拓扑结构，配置网络设备的相关参数和路径设置。
双网卡冗余技术
双网卡冗余技术双网卡冗余服务器典型技术我个人认为使用NIC Express绑定多网卡，在当今这个数据时代具有一定的实际意义，无论是对于互联网服务器还是局域网服务器的用户都有启发，当我们为服务器绑定多网卡形成阵列之后，不仅可以扩大服务器的网络带宽，而且可以有效均衡负载和提高容错能力，避免服务器出现传输瓶颈或者因某块网卡故障而停止服务。
也许你会说，在当今千兆网卡早已普及的时代，还费劲绑定几块百兆网卡做什么？其实绑定多网卡的目的并不是仅仅为了提高带宽，这样做还有一个最大的优点就是多块网卡可以有效增强服务器的负载承受能力和冗余容错能力。
也许你也经历过，当使用单块10M/100M网卡在局域网里拷贝1G以上大文件的时候，经常会出现电脑停止响应，或者速度奇慢接近死机的情况，当多网卡绑定之后，这种情况会得到明显改善。
所谓双网卡，就是通过软件将双网卡绑定为一个IP地址，这个技术对于许多朋友来说并不陌生，许多高档服务器网卡（例如intel8255x系列、3COM服务器网卡等）都具有多网卡绑定功能，可以通过软硬件设置将两块或者多块网卡绑定在同一个IP地址上，使用起来就好象在使用一块网卡，多网卡绑定的优点不少，首先，可以增大带宽，假如一个网卡的带宽是100M，理论上两块网卡就是200M，三块就是300M，当然实际上的效果是不会是这样简单的增加的，不过经实际测试使用多个网卡对于增加带宽，保持带宽的稳定性肯定是有裨益的，如果交换机等相关条件不错的话，这个效果还是很能令人满意；其次，可以形成网卡冗余阵列、分担负载，双网卡被绑定成“一块网卡”之后，同步一起工作，对服务器的访问流量被均衡分担到两块网卡上，这样每块网卡的负载压力就小多了，抗并发访问的能力提高，保证了服务器访问的稳定和畅快，当其中一块发生故障的时候，另一块立刻接管全部负载，过程是无缝的，服务不会中断，直到维修人员到来。
先下载一个软件NICExpress下载完软件，先不忙安装，咱们还是先准备好硬件。
用Broadcom网卡实现多网卡冗余教程
Broadcom网卡绑定教程组功能用于将任何可用的网络设备组合在一起，以用作一个组。
组是一种创建虚拟局域网（用作单个设备的一组设备）的方法。
此方法的优点是能够实现负载平衡和故障转移。
组通过 Broadcom Advanced Serve r Program 软件来完成。
有关组软件技术和实施注意事项的综合描述，请参见Broadcom NetXtreme 57XX 用户指南中的“Broadcom Gigabit Ethernet 组服务”一节。
注：∙有关组协议的更多信息，请参见Broadcom NetXtreme 57XX 用户指南中的组。
∙在配置组时，如果您未启用 LiveLink™，则建议您在交换机禁用生成树协议 (STP)。
这在故障转移时将由于确定生成树环的停机时间降到了最少。
LiveLink 可以减轻此类问题的严重程度。
∙仅在服务器安装了一个或多个 Broadcom Ethernet 控制器时 BASP 才可用。
∙只有在组中所有成员均支持并且已配置 LSO 和 Checksum Offload 属性的情况下，系统才会自动启用 Large Send Offload (LSO) 和 Checksum Offload 属性。
∙您必须具有管理员权限才能创建或修改组。
∙组环境（组中成员的连接速度各不相同）中的负载平衡算法会优先计算通过 Gigabit Ethernet 链路连接的成员，然后才会计算使用低速链路（100 Mbps 或 10 Mbps）连接的成员，直至达到阈值。
这是很正常的行为。
您可以创建 4 种类型的负载平衡组：智能负载平衡™和故障转移：在这种类型的组中，如果所有负载平衡成员均出现故障，备用成员将处理通信量（故障转移事件）。
必须是在所有负载平衡成员均出现故障之后，备用成员才会接管通信量。
当一个或多个负载平衡成员恢复（回归）时，恢复的组成员重新开始处理通信量。
只有此类型的组才支持 LiveL ink 功能。
冗余网络配置实验报告
冗余网络配置实验报告1. 实验背景冗余网络配置是计算机网络设计中常用的一种策略，通过冗余的网络设备和链路，保证网络的高可用性和容错性。
本实验旨在通过配置冗余网络，测试网络的故障恢复能力和性能表现。
2. 实验目的- 了解冗余网络配置的原理和优势；- 掌握冗余网络的配置方法；- 测试冗余网络的故障恢复时间和性能表现。
3. 实验环境- 操作系统：Windows 10- 网络设备：路由器、交换机、服务器等4. 实验步骤4.1 设计网络拓扑结构首先，设计一个包含冗余的网络拓扑结构，可以选择星型、环形或层次结构等。
确保在拓扑结构中至少存在一条备份链路和备份设备。
4.2 配置网络设备根据设计的网络拓扑结构，配置网络设备的IP地址、子网掩码和默认网关等基本配置信息。
参考实验教材或网络资料，了解如何配置设备。
4.3 测试网络故障恢复时间在正常运行状态下，模拟主链路或设备故障。
测试冗余网络的故障恢复时间。
记录下网络恢复所需的时间，并观察网络是否正常恢复。
4.4 测试网络性能表现通过工具或命令，测试网络的带宽、延迟和丢包率等性能指标。
记录结果，并与单一设备、单一链路的性能进行对比。
5. 实验结果5.1 故障恢复时间经过多次实验得出的平均故障恢复时间为X秒，备份链路的切换时间为Y秒。
5.2 网络性能表现通过测试工具，得出冗余网络的带宽为A Mbps，延迟为B毫秒，丢包率为C%。
与单一设备、单一链路的性能进行对比可得出如下结论：- 冗余网络具有更高的带宽和较低的延迟；- 冗余网络的丢包率明显低于单一设备或链路。
6. 实验总结通过本次实验，我们对冗余网络配置有了更深入的了解。
冗余网络可以提供更高的网络可用性和容错性，保障网络的连续性和稳定性。
实验结果表明，冗余网络的故障恢复时间较短，性能表现也优于单一设备或链路。
在实际网络设计中，合理配置冗余网络是十分重要的。
7. 实验感想本次实验让我更加深入地认识了冗余网络配置的重要性和优势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网卡冗余测试
一、测试环境和条件：
测试系统：windows 2003
测试设备：IBM3650 （需配有博科的网卡）、两个普通交换机（没有生成树协议）。
所需软件：博科BACS 3
二、软件介绍：
Broadcom Advanced Control Suite 3 (BACS 3) 是一个集成实用程序，提供关于系统中安装的每个网络适配器的有用信息。
BACS 3 还使您能够对每个适配器执行详细的测试、诊断和分析，以及查看和修改每个适配器的属性值和查看每个适配器的通信量统计信息。
Broadcom Advanced Server Program (BASP) 在Broadcom Advanced Control Suite 3 内部运行，用于配置组以实现负载平衡、容错和虚拟局域网(VLAN)。
BASP 功能仅适用于那些至少使用一个Broadcom 网络适配器的系统。
三、主要功能：
服务器3650配有2块博科的网卡，两块网卡连接在同一交换机上面或者不同交换机上，通过BACS 3这个软件将2块物理网卡绑定在一起并虚拟出一块网卡，用虚拟网卡设置IP地址，当其中一块网卡出现故障或者线路断网，另外1块正常的网卡马上能够替换故障网卡继续工作，从而实现网卡冗余。
四、软件配置：
先从网上下载BACS 3 软件，软件可以从博科的官网下载，或者从DELL的官方下载，我这边测试的是从DELL下载的。
软件的安装相对比较简单，按默认安装即可。
打开程序后的窗口如图：
程序配置：
“程序名称”可以随便填写，我这边写的是虚拟网卡。
“组类型”里面选择智能平衡和故障转移类型。
“负载平衡成员”选择博科的其中网卡1做主适配器。
“备用成员”选择网卡2做备用适配器。
如果有多块网卡在“负载平衡成员”添加多块。
其他默认即可。
五、程序测试：
测试拓扑图一：
服务器的两块网卡接在同一交换机下测试拓扑图二：
服务器的两块网卡接在不同交换机下
测试步骤：
1.通过FTP软件下载文件
2.当达到一定速度的时候断掉其中主适配器网线。
3.观察服务器网络恢复时间。
4.恢复主适配器网络连接
主适配器网络断开前：
主适配器断开后：
六、测试结果：
通过以上两个拓扑网络测试，测试的结果都一样，在主适配器意外故障或者主适配器线路意外端线的情况下（测试是拔网线）， BACS 能够马上切换到备用适配器上，切换的时间比较短暂，基本上可以忽略不计。
当主适配器恢复正常后，BACS又会把数据切换到主适配器上，切换期间没有出现断网现象。
