幕墙工程技术交底记录(精心整理)
ZLP630电动吊篮、手电钻、砂轮切割机、激光经纬仪、水准仪、活动扳手、吸盘
主体结构验收→材料进场验收→测量放线→连接件与埋件焊接→立框安装并调整→横梁安装并调整→横梁立柱连接→检查合格连接并固定→安装防雷装置→保温、防火层、周边保温、防水密封处理→玻璃板块安装→开启扇安装并调整→封边及收口→清理胶缝、注胶→清洗→验收。
幕墙防火除按建筑设计了防火分区外，在水平方向以每个自然楼层作为防火分区进行防火处理。具体做法是用1.2mm厚镀锌铁板将主体结构和幕墙框架之间的缝隙连接，再在其上铺满防火岩棉，缝隙处注入防火胶，外部再涂上防火漆。
防火棉铺设100mm厚，确保火灾情况楼层之间不会发生窜火现象，同时避免烟囱现象产生。本工程防火等级为Ⅰ级。
该幕墙设置独立的防雷系统，通过连接钢角码与钢结构避雷均压环可靠地连接。幕墙设置自身的防雷均压环（Φ10钢筋），绕女儿墙铺设，钢角码与铝合金主梁连接采用不锈钢避雷接触片，土建预留均压环钢接头与钢角码连接采用Φ10镀锌钢搭接连接，搭接长度不小于100mm。幕墙系统防雷性能达到二类标准。
玻璃的基座为铝合金型材，安装固定在钢龙骨架上，铝材与钢材接触处应做绝缘隔离处理。
按钢结构提供的基准中心线、水平线，复验后进行幕墙的测量放线，水平标高要逐层从地面引上，避免累积误差，测量放线时应注意在每天定时进行以减少温差的影响，测量时风力不应大于四级，该项工序是整个幕墙工程的重要部分，必须严格操作和检测，以保证放线准确无误。
本工程在结构主体施工完成后进行角码连接件的安装，为了保证幕墙与主体结构连接牢固可靠性，幕墙施工安装前，应先检查预埋件的位置及固牢性，再进行连接件与主体结构的连接固定，角码连接件安装后，复检埋件位置是否符合设计要求及相关技术规范。
A）幕墙安装完毕，质量检验人员应进行自检，查出不合格的部位并督促及时整改，出现较大不合格项或无法整改时，应及时向有关部门反映，待设计部门出具解决方案。
B）对幕墙进行自检的同时应及时核对检验结果，所有检验记录、评定表等资料归档保存。
施工流程：材料进场报验——测量放线——埋件校对——连接件安装——安装竖龙骨——安装横龙骨——避雷系统安装——石材安装——石材嵌缝安装、打胶——自检——清洁——验收；
玻璃与扣板不得直接接触，玻璃边与扣板槽口底保持一定空隙，并用胶条或密封胶将玻璃与槽口两侧之间进行密封；
分格拼缝应横平竖直，缝宽均匀，并符合设计及偏差要求；每块单元初步定位后，应与相邻单元进行协调，保证拼缝符合要求；对不符合要求的应进行调整修正，自检合格后报质检人员抽检，每幅幕墙抽检5%的分格，且不得少于5个分格；允许偏差项目中的80%抽检实测值合格，其余抽检实测值不影响安全和使用，则可判断为合格；抽检合格后方可进行固定和打胶。
C）采用加长连接件时：
当加长幅度＜100mm时,可采用角钢制作支座,令其端部与预埋件表面焊接,焊缝高度≥6mm；焊缝为连续周边焊，焊接质量符合现行国家标准《钢结构工程施工及验收规范》；当加长幅度≥100mm时，在采用的角钢做支座时，应在支座下部加焊三角支撑；支撑的材料可采用不小于L50×50×5的角钢，一端与连接件焊接，加强支撑的位置以牢固和不妨碍正常安装为原则。
幕墙板块组件安装完毕时，即时对缝隙进行填缝处理，先将填缝部位用清洁剂按规定的工艺方法净化，塞入泡沫条，在胶缝两侧玻璃或铝板上贴宽12.7mm的保护胶纸，用耐候胶填缝，注胶后要将污渍擦洗干净，做到耐候胶与铝框粘接牢固，胶缝平整光滑，玻璃、铝板表面清洁无污物。隐框窗与结构窗洞间的缝隙应先清理干净，然后灌注防水砂浆。
A）横龙骨自下至上安装。当安装完一层高度时，进行检查、调整、校正、固定，使其符合质量要求。
B）横龙骨安装的允许偏差及检查方法符合幕墙规范、规定；装前检查钢龙骨，表面质量，截面尺寸，壁厚，长度等。
C）横龙骨安装定位后，进行自检。对不合格的及时进行调校修正，自检合格后，再报擀检人员进行抽检。抽检合格后才能进行下道工序；
标高偏差±10mm
轴线偏差±20mm
轴线前后差±20mm
A）角码连接件安装后防腐措有特殊要求，须按要求处理。
B）因楼层向内偏移引起支座长度不够，无法正常安装时，可采用加长支座的办法解决，也可以采用在预埋件上焊接钢板或槽钢加垫的方法解决。
根据幕墙分格大样图和土建单位给的基准线及基准轴、标高点、楼层控制点位置，采用测量放线工具在主体结构上测出幕墙平面位置、竖龙骨、横龙骨、分格及转角基准线。
* 铝材要求：装前检查铝材，表面质量，截面尺寸，壁厚，长度等。
* 安装时根据图纸分格尺寸及玻璃的成品尺寸进行安装。
* 检查：各个铝合金基座的安装完成后，应按设计规划要求进行检验。
安装前的玻璃的镀膜面应粘贴保护膜加以保护，交工前再全部揭去；挂上单元组件，调整间隙、水平及垂直度后，再用自攻螺钉和扣板固定玻璃、铝板板块组件的上、下、左、右边框，梁与扣板间的槽口的配合尺寸按《建筑幕墙工程技术规范》中的有关规定进行校核。开启扇的固定边框也同步安装，该工序施工时需重点控制自攻螺钉的底孔直径误差，一般不应低于IT12级，以免留下重大隐患，同时注意所有钢铝接触处均垫有防腐垫片，防止弱电腐蚀；
技术交底记录
表C2-1
编 号
工程名称
交 底
日 期
施工单位
中国建筑
分项工程
名称
幕墙工程
交底提要
幕墙工程安全专项施工方案技术交底
交底内容：
石材幕墙采用30mm厚光面花岗岩，立挺采用热镀锌方钢，材质选用Q235B，横杆采用L50×5热轧等边角钢；铝板幕墙才用3mm厚铝单板；玻璃幕墙采用6+12A+6中空钢化玻璃，门窗采用5+12A+5中空玻璃，玻璃栏板及雨棚采用6+0.76pvb+6钢化夹胶玻璃。

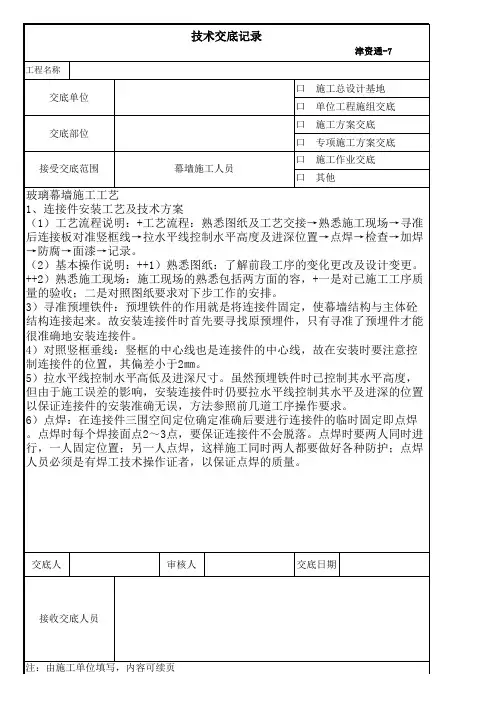

幕墙技术交底记录
津资通-7
工程名称
交底单位
口 施工总设计基地 口 单位工程施组交底
交底部位
口 施工方案交底 口 专项施工方案交底
接受交底范围
幕墙施工人员
口 施工作业交底 口 其他
玻璃幕墙施工工艺 1、连接件安装工艺及技术方案 （1）工艺流程说明：+工艺流程：熟悉图纸及工艺交接→熟悉施工现场→寻准 后连接板对准竖框线→拉水平线控制水平高度及进深位置→点焊→检查→加焊 →防腐→面漆→记录。 （2）基本操作说明：++1）熟悉图纸：了解前段工序的变化更改及设计变更。 ++2）熟悉施工现场：施工现场的熟悉包括两方面的容，+一是对已施工工序质 量的验收；二是对照图纸要求对下步工作的安排。 3）寻准预埋铁件：预埋铁件的作用就是将连接件固定，使幕墙结构与主体砼 结构连接起来。故安装连接件时首先要寻找原预埋件，只有寻准了预埋件才能 很准确地安装连接件。 4）对照竖框垂线：竖框的中心线也是连接件的中心线，故在安装时要注意控 制连接件的位置，其偏差小于2㎜。 5）拉水平线控制水平高低及进深尺寸。虽然预埋铁件时已控制其水平高度， 但由于施工误差的影响，安装连接件时仍要拉水平线控制其水平及进深的位置 以保证连接件的安装准确无误，方法参照前几道工序操作要求。 6）点焊：在连接件三围空间定位确定准确后要进行连接件的临时固定即点焊 。点焊时每个焊接面点2～3点，要保证连接件不会脱落。点焊时要两人同时进 行，一人固定位置；另一人点焊，这样施工同时两人都要做好各种防护；点焊 人员必须是有焊工技术操作证者，以保证点焊的质量。
交底人
交底日期
续页
玻璃幕墙技术交底记录(全部)【范本模板】
一玻璃幕墙技术交底记录一、施工工艺(幕墙)1 、加工制作：A、(1)、幕墙在加工前应对设计施工图进行认真的校核,并对已建建筑物的主体结构进行复测,按实际尺寸调整幕墙并经设计单位同意后方可加工组装。
ﻫ(2)、用于加工的幕墙构件的设备、机具应使产品达到幕墙构件加工要求,量具定期进行检测。
ﻫ(3)、严禁使用过期的耐侯硅酮密封胶。
B、加工精度ﻫ(1)、幕墙结构杆件截料前应进行校直调整。
ﻫ(2）、幕墙结构杆件截料长度尺寸的允许偏差,竖杆±１.0mm,横杆±0。
5mm。
ﻫ(３)、截料端头不应有明显加工变形,毛刺不大于0。
2ｍm。
ﻫ(4)、孔位允许偏差为±０。
5mm;孔距允许偏差为±0。
5ｍｍ;累计偏差不大于±1。
0ｍｍ。
（５）、螺纹孔的加工应符合设计要求。
ﻫ（６)、各种构配件尺寸应符合规范要求。
ﻫ二、幕墙安装ﻫA、安装施工准备(1)、构件搬运、吊装时不得碰撞和损伤.(２)、构件应按品种和规格堆放在特种架子或垫子上;在室外堆放时，应采用保护措施。
ﻫ(3)、构件安装前应进行检验与校正;构件应平直、规方，不得有变形和刮痕，不合格的构件不得使用.ﻫ(４）、构件进行钻空、装配接头芯管,安装连接附件等辅助加工时,其加工位置尺寸应正确。
（5)、玻璃幕墙与主体结构连接的锚固件,应在主体结构施工完成,混凝土其强度达到要求后方可进行。
锚固件应牢固、位置准确，锚固件的标高偏差不应大于10ｍm,锚固件的位置与设计偏差不应大于２０mm。
B、施工工序ﻫ(1）工艺流程ﻫ检验、分类堆放构件———测量放线———楼层紧固件安装-—－安装固定支座（竖杆)并抄平、调整———安装固定支座(横杆)一-—安装玻璃密封条、卡———安装玻璃———打耐候胶密封－—－清扫——－验收、交工（2)测量放线主龙骨（竖杆)由于与主体结构锚固，所以位置必须准确，次龙骨（横杆）以竖杆为依托，在竖杆布置完毕后再安装，所以对横杆的弹线可以推后进行.在工作层上放出ｘ、y轴线,用经纬仪定出轴线。
幕墙技术交底记录
15.立柱安装时芯管插入上下立柱均不得小于200mm，上下两立柱间的空隙不应小于10mm。
16.立柱的上端应与主体结构固定连接，上端应为可上下活动的连接。
17.横梁两端的连接件及弹性橡胶垫安装在立柱的预定位置，并应安装牢固，其连接缝应严密。
当一幅幕墙宽度大于35m时，不应大于5mm；
9.同一层的横梁安装应由上向下进行，当安装完一层高度时，应进行检查、调整、校正、固定，使其符合质量要求。
10.立柱、底部横梁与主体结构之间应有伸缩空隙，高度不应小于15mm，并用弹性密封材料嵌填，不得用水泥砂浆或其他硬性材料嵌填。
技术交底记录
日期：
工程名称
18.相邻两根横梁的水平标高偏差不应大于1mm，
同层标高偏差：当一幅幕墙宽度小于或等于35m时，不应大于3mm；
当一幅幕墙宽度大于35m时，不应大于5mm；
19.同一层的横梁安装应由上向下进行，当安装完一层高度时，应进行检查、调整、校正、固定，使其符合质量要求。
20.立柱、底部横梁与主体结构之间应有伸缩空隙，高度不应小于15mm，并用弹性密封材料嵌填，不得用水泥砂浆或其他硬性材料嵌填。
施工单位
11.连接旁板与预埋件连接应紧密，焊接处焊缝需饱满，不得出现漏焊、虚焊等现象，焊缝处应做防腐处理。
12.安装立柱时，根据其轴线控制线布控其垂直控制线。
13.立柱先于连接旁板连接，后连接旁板再与预埋件连接，并应进行调整和固定。立柱安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不应大于3mm。
技术交底记录
日期：
工程名称
施工单位
幕墙技术交底记录
土建结构中，在设计有全玻璃幕墙的地方应设置预埋件，预埋件要与吊挂钢结构连接可靠。如土建漏设预埋件，应采取其他可靠措施（如包梁、穿梁、穿楼板等），不能单靠膨胀螺栓受力。
悬吊用的一般吊具均由青铜或优质碳素钢制作，类型分单夹和双夹。单夹允许荷载200㎏/个，双夹允许荷载400㎏/个。
技术交底人
交底人
接受交底人
本表由施工单位填写，交底单位与接受交底单位各存一份。 共3页 第2页
技术交底记录
编号
MQ
03
工程名称
玻璃幕墙
全玻幕墙
马自达中转、展示、维修服务中心办公楼幕墙工程
施工单位
山东雄狮
交 底 日 期
2006年1月5日
交底内容：
21.安装肋玻璃饰板另一边的钢结构。
22.全面检查第一块墙玻璃及肋玻璃的中心线、垂直度、水平度。
分项工程名称
全玻幕墙
施工单位
山东雄狮
交 底 日 期
2006年1月5日
交底内容：
槽间距允许偏差±㎜，上下支撑的间距允许偏差±㎜。
具体安装步骤：
1.清理预埋件基准轴线的测定及边线的测定。
2.按：中-边-中-边的循环测量方法，测定各支持点中心线位置。
3.各中心线间距的全面校准并定位。
4.如果没有预埋件，定位及安装预埋件，预埋件标高允许误差±㎜，水平度允许偏差1/1000。
23.第一块墙玻璃与肋玻璃各部位的打胶连接。
24.重复12至23安装第二片墙玻璃与肋玻璃.
25.重复以上步骤直至玻璃安装完毕.
26.检查所有吊夹的紧固度、垂直度、粘连度。
框架式玻璃幕墙安装施工技术交底记录
框架式玻璃幕墙安装施工技术交底记录框架式玻璃幕墙是一种常见的玻璃幕墙类型，具有美观、透明、采光好等优点。
在进行安装施工之前，需要做好技术交底记录，以确保施工过程的顺利进行。
以下是一份1200字以上的框架式玻璃幕墙安装施工技术交底记录。
一、项目背景本次施工项目大厦外立面改造工程，包括框架式玻璃幕墙安装等工作。
本次施工的目的是提升大厦外观形象，改善室内采光状况，并提高建筑的节能性能。
二、施工范围本次施工的范围包括大厦所有立面墙面的玻璃幕墙安装工作，共计5000平方米。
三、施工步骤1.施工准备：指定专人负责安装施工，搭建安全围栏，准备施工所需的工具、设备和材料，确保施工现场的安全。
2.玻璃幕墙设计：按照设计图纸进行玻璃幕墙的造型设计和尺寸细化，确保安装的玻璃幕墙符合设计要求。
3.框架安装：安装框架结构，包括主梁、次梁、立柱等，按照设计要求进行布置和连接，确保结构稳固。
4.玻璃安装：根据设计图纸和玻璃尺寸要求，安装玻璃到相应位置上，采用专业的吊装设备，确保玻璃的安装质量和稳定性。
5.密封胶施工：在玻璃与框架之间进行密封施工，使用合适的密封胶填充缝隙，确保玻璃与框架之间的粘合牢固，并达到防水、防风、保温的效果。
6.清洁保养：施工完毕后，进行玻璃幕墙的清洁和保养工作，包括清洗玻璃表面、修复破损等，确保玻璃幕墙的外观整洁。
四、安全注意事项1.施工现场必须设置安全围栏，保持施工区域的通行畅通。
2.施工人员必须佩戴好安全帽、安全鞋等个人防护用品，避免高处坠落等事故。
3.进行高空作业时，必须使用合格的吊篮、吊装设备等，确保人员和工具的安全。
4.施工设备和材料必须符合国家标准，定期检查和维护，保证其安全性能。
五、质量控制1.施工前必须检查材料的质量和尺寸，确保符合设计要求。
2.施工过程中，必须按照设计图纸的要求进行施工，避免出现尺寸、位置等方面的错误。
3.玻璃安装时，必须注意防止玻璃破损和划伤，保证玻璃表面的完整性。
幕墙施工技术交底完整版.doc
幕墙施工技术交底完整版.doc 范本一：公司名称：XXX公司项目名称：幕墙施工技术交底1. 工程概况1.1 项目概述1.2 施工单位及责任人1.3 工程地点1.4 工程时间2. 幕墙施工技术2.1 幕墙构造类型2.2 幕墙安装步骤2.2.1 幕墙预制2.2.2 幕墙安装2.2.3 幕墙密封2.2.4 幕墙检测2.3 幕墙材料选择2.3.1 幕墙铝合金型材2.3.2 幕墙玻璃2.3.3 幕墙密封胶2.3.4 幕墙附件2.4 幕墙施工工艺2.4.1 幕墙施工准备2.4.2 幕墙安装工艺2.4.3 幕墙密封工艺2.4.4 幕墙检测工艺3. 安全措施3.1 施工现场安全3.2 施工人员安全3.3 安全设施及防护措施4. 质量控制4.1 施工材料质量控制4.2 施工工艺质量控制4.3 施工过程质量检测5. 施工进度计划5.1 总体进度计划5.2 施工时间节点5.3 施工分解6. 施工单位6.1 施工单位资质6.2 施工单位组织架构6.3 施工单位人员配备7. 质量验收7.1 施工质量验收标准及方法7.2 施工质量验收记录8. 其他注意事项8.1 施工图纸变更及确认8.2 施工过程中的问题解决8.3 施工现场的环境保护9. 附件附件一：幕墙施工图纸附件二：技术标准要求本文所涉及的法律名词及注释：1. 幕墙：指外墙表面挂接的玻璃、铝合金等材料所构成的建造外立面系统。
2. 施工单位：指承担工程施工，负责工程建设过程中的相关工作的单位。
3. 幕墙预制：指对幕墙构件在工厂预先进行加工和组装，然后再进行现场安装的工艺过程。
4. 幕墙密封：指将幕墙构件之间的接缝进行处理，保证幕墙的密封性能和防水性能。
5. 幕墙检测：指对已安装好的幕墙进行材料和工程质量的检测，确保施工质量符合相关标准和规范要求。
范本二：公司名称：XXX公司项目名称：幕墙施工技术交底1. 工程概况1.1 项目简介1.2 施工单位信息1.3 工程地点及规模1.4 工程时间计划2. 施工方案2.1 幕墙构造类型2.2 幕墙施工步骤2.2.1 幕墙预制2.2.2 幕墙安装2.2.3 幕墙密封2.2.4 幕墙检测2.3 幕墙材料选用2.3.1 幕墙铝合金型材2.3.2 幕墙玻璃2.3.3 幕墙密封胶2.3.4 幕墙附件2.4 幕墙施工工艺流程2.4.1 幕墙施工准备2.4.2 幕墙安装工艺2.4.3 幕墙密封工艺2.4.4 幕墙检测工艺3. 安全措施3.1 施工现场安全3.2 施工人员安全3.3 安全设施及防护措施4. 质量控制4.1 施工材料质量控制4.2 施工工艺质量控制4.3 施工过程质量检测5. 施工进度计划5.1 总体施工进度计划5.2 施工时间节点5.3 施工分解6. 施工单位6.1 施工单位资质及进场准备6.2 施工单位组织架构6.3 施工单位人员配备7. 质量验收7.1 施工质量验收标准及方法7.2 施工质量验收记录8. 其他事项8.1 施工图纸变更及确认8.2 施工过程中的问题解决8.3 施工现场的环境保护附件：附件一：幕墙施工图纸附件二：相关技术标准本文所涉及的法律名词及注释：1. 幕墙：指建造物外墙表面的保温、防水、装饰外挂墙体系统。
玻璃幕墙技术交底记录(全部)
一【2 】玻璃幕墙技巧交底记载一. 施工工艺（幕墙）1. 加工制造：A. （1）.幕墙在加工前应对设计施工图进行卖力的校核,并对已建建筑物的主体构造进行复测,按现实尺寸调剂幕墙并经设计单位赞成后方可加工组装.（2）.用于加工的幕墙构件的装备.机具应使产品达到幕墙构件加工请求,量具按期进行检测.（3）.严禁运用过时的耐侯硅酮密封胶.B.加工精度（1）.幕墙构造杆件截料前应进行校直调剂.（2）.幕墙构造杆件截料长度尺寸的许可误差,竖杆±1.0mm,横杆±0.5mm.（3）.截料端头不应有显著加工变形,毛刺不大于0.2mm.（4）.孔位许可误差为±0.5mm;孔距许可误差为±0.5mm;累计误差不大于±1.0mm.（5）.螺纹孔的加工应相符设计请求.（6）.各类构配件尺寸应相符规范请求.二.幕墙安装A. 安装施工预备（1）.构件搬运.吊装时不得碰撞和毁伤.（2）.构件应按品种和规格堆放在特种架子或垫子上;在室外堆放时,应采用破坏措施.（3）.构件安装前应进行磨练与校订;构件应平直.规方,不得有变形和刮痕,不及格的构件不得运用.（4）.构件进行钻空.装配接头芯管,安装衔接附件等帮助加工时,其加工地位尺寸应精确.（5）.玻璃幕墙与主体构造衔接的锚固件,应在主体构造施工完成,混凝土其强度达到请求后方可进行.锚固件应稳固.地位精确,锚固件的标高误差不应大于10mm,锚固件的地位与设计误差不应大于20mm.B. 施工工序（1）工艺流程磨练.分类堆放构件———测量放线———楼层紧固件安装———安装固定支座(竖杆)并抄平.调剂———安装固定支座(横杆)一——安装玻璃密封条.卡———安装玻璃———打耐候胶密封———清扫———验收.交工（2）测量放线主龙骨（竖杆）因为与主体构造锚固,所以地位必须精确,次龙骨（横杆）以竖杆为依托,在竖杆布置完毕后再安装,所以对横杆的弹线可以推落后行.在工作层上放出x.y轴线,用经纬仪定出轴线.再根据各层轴线定出预埋件的地位,并用经纬仪垂直逐层校核,再定各层衔接件的外边线,以便于与主龙骨衔接.放线停止,必须树立自检.互检与专业人员复验轨制.（3）.安装主.次龙骨固定办法为将骨架竖杆型钢衔接件与预埋铁件依弹线地位焊牢,在焊接时要留意焊缝的高度.长度及焊条型号必须相符焊接规范请求.主龙骨安装完毕一根后,必须用程度仪进行调平.固定.将横杆穿插在一穿插件上,后将横杆两头与穿插件固定,并保证反正杆间有一渺小间隙便于温度变化伸缩.穿插件用螺栓与竖杆固定.横.竖杆安装必须相符以下请求：a.立柱与衔接件衔接,衔接件与主体构造与预埋件衔接,应按立轴轴线前后误差不大于2mm.阁下误差不大于3mm.立杆衔接件标高误差不大于3mm调剂.固定. 相临两根立杆衔接件标高误差不大于3mm,同层立柱衔接件标高误差不大于5mm,相临两根立柱距离误差不大于2mm. 立柱安装就位应实时调剂.固定,暂时固定螺栓在紧固后应实时拆除.b.横杆（次龙骨）两头的衔接件以及弹性橡胶垫,应安装稳固接缝周密,应精确安装在立杆的预定地位.相临两根立杆的程度标高误差不大于1mm.同层程度标高误差：当一副幕墙宽度≤35m时,不应大于5 mm;当宽度≥35m时,不应大于7mm.横杆的程度标高应与立柱的嵌玻璃凹槽一致,其表面高下差不大于1mm.统一层横杆应由下而上安装,安装完一层应实时检讨.调剂.固定.c.玻璃幕墙其他重要附件安装应相符以下请求：Ⅰ.有热工请求的幕墙,保温部分宜从内向外安装.当采用内衬板时,周围应套弹性橡胶密封条,内衬板与构件接缝应周密;内衬板就位后,应进行密封处理.Ⅱ.固定防火保温材料用铆钉固定,防火保温层应平整,拼接处不留裂痕.Ⅲ.要做好避雷措施,留意与避雷网的衔接.Ⅳ.现场焊接或高强螺栓紧固的构件固定后,应实时进行防锈处理.玻璃幕墙中与铝合金接触的螺栓及金属配件应采用不锈钢及轻金属成品.（4）.安装玻璃因在临盆成型时已将玻璃固定的凹槽同全部截面一次积存成型,故玻璃安装同铝合金窗安装.立柱安装玻璃时,先在内侧按上铝合金压条,然后将玻璃放入凹槽内,再用密封材料密封.横杆装配玻璃与立柱在构造上不同,横杆支持玻璃的部分成竖直,要清除因密封不严流入凹槽内的积水,外侧需用一条盖板封住.安装时需鄙人框塞垫两块橡胶定位块,其宽度与槽口宽度雷同,长度不小于100mm.然后嵌入内胶条,安装玻璃嵌入外胶条.玻璃幕墙周围与主体构造之间的裂痕,运用防火.保温材料堵塞,表里表面用密封胶中断封闭,保证接缝周密不透水三.质量请求1. 玻璃幕墙与铝合金门窗及其附件应相符设计请求及有关标准划定.2. 玻璃幕墙与铝合金门窗安装必须稳固,预埋件的数目.地位.衔接办法及防腐处理必须相符划定.3. 玻璃幕墙的焊缝高度.长度应经由过程盘算磨练（本工程焊缝高度为6mm）.4. 玻璃幕墙及铝合金门窗与墙体的裂痕应嵌填饱满密实,表面平整滑腻.无裂痕,且要相符设计及有关规范请求.5. 表面应干净.无划痕.碰伤.锈蚀;涂胶表面滑腻平整.厚度平均,无气孔.6. 铝合金安装许可误差项次项目许可误差（mm）1 门窗框对角线长度差≤2000mm 2 mm＞2000mm 3 mm2 平开窗窗扇与框搭接宽度差 1 mm3 同樘门窗相邻扇的横端角高度差 2 mm4 门窗框正.侧面的垂直度 2 mm5 门窗框的程度度 1.5 mm6 门窗横框标高 5 mm7. 幕墙全体外露金属件,从任何角度看均应外表平整,不许可有任何小的变形.波浪.紧固件的凹进或凸起.8. 玻璃安装时,其边缘与龙骨必须保持间隙,使高低.阁下各边闲暇均有保证.同时要防止污染玻璃,特别是镀锌一面. 安装好的玻璃表面应平整,不得消失翘曲现象.9. 在与砌体.混凝土表面接触的金属件,必须做防护处理.10. 幕墙安装许可误差项次项目许可误差mm1 幕墙垂直度幕墙高度小于30m 10 mm幕墙高度大于30m 15 mm2 竖向构件直线度 3 mm3 横向构件程度度小于2000mm 2 mm大于2000mm 3 mm4 同高度相临两根横向构件高度差 1 mm5 幕墙横向构件程度度幅度不大于35m 5 mm幅度大于35m 7 mm6 分隔框对角线差对角线长小于2000mm 3 mm对角线大于2000mm 3.5 mm11.各分项工程施工时必须做样板,经各方验收达到请求后方可大面积施工.四.安全方面安装幕墙的施工对象运用前应进行严厉的检讨,及格后方可运用;施工人员要佩带安全帽.安全带等防护对象;现场焊接时,在焊件下方设接火斗;不准消失乱接电.闸箱无破坏措施.拖地线.一闸多用现象;留意高空坠落,经常检讨电线.电动对象有无漏电现象. 施工技巧负责人交底人接收人日期二质量技巧交底工程名称分部工程建筑装潢装修分项工程名称：玻璃幕墙（预埋.龙骨安装）交底内容：1. 立柱应先与衔接件衔接,然后衔接件再与主体预埋件衔接,并进行调剂和实时固定.2. 立柱安装误差不得积聚,且开启窗处为正公役.3. 立柱与衔接件（支座）接触面之间必须加防腐隔离柔性垫片.4. 上.下立柱之间应留有不小于15mm的裂痕,闭口型材可采用长度不小于250mm的芯柱衔接,芯柱与立柱应慎密合营.5. 立柱先辈行预装,立柱按误差请求初步定位后,应进行自检;对不及格的应进行调校修改.自检及格后,需报质检人员进行抽检,抽检及格后才能将衔接件正式焊接稳固,焊缝地位及请求按设计图纸,焊缝高度不小于7mm,焊接质量应相符现行国度标准《钢构造工程施工质量验收规范》.6. 焊接完毕后应进行二次复核.相邻两根立柱安装标高误差不应大于3mm,同层立柱的最大标高误差不应大于5mm;相邻两根立柱固定点的距离误差不应大于2mm.7. 立柱安装稳固后,必须取掉落上.下两根立柱之间用于定位伸缩缝的标准块,并在伸缩缝处打密封胶.8. 横梁安装必须在土建功课完成及立柱安装落后行,自上而下进行安装;同层自下而上安装,当安装完一层高度时,应进行检讨.调剂.校订.固定,使其相符质量请求.9. 应按设计请求安装横梁,横梁与立柱接缝处打与立柱.横梁色彩邻近的密封胶.10. 横梁两头与立柱衔接处应加弹性橡胶垫,弹性橡胶垫应有20%—35%的紧缩性,以顺应和清除横向温度变形的请求.11. 统一根横梁两头或相邻两根横梁的程度标高误差不应大于1mm.同层标高误差,当一幅幕墙宽度不大于35m时,不应大于5mm;当一幅幕墙宽度大于35m时,不应大于7mm.交底人：年月日接底人：年月日质量技巧交底工程名称分部工程建筑装潢装修分项工程名称：玻璃幕墙（玻璃板块.面板的加工.制造及安装）交底内容：1. 钢化和夹丝玻璃都不许可在现场切割,而应按设计尺寸在工场进行;玻璃切割.钻孔.磨边等加工工序应在钢化进步行.2. 玻璃切割后,边缘不应有显著的缺点,经切割后的玻璃,应进行边缘处理（倒棱.倒角.磨边）,以防止应力分散而产生决裂.3. 中空玻璃.圆弧玻璃等特别玻璃应由专业厂家进行加工.玻璃面板的品种.规格与色彩应与设计请求相符,整幅玻璃的光彩应平均,有较大出入或镀膜脱落的应实时更新.4. 玻璃加工应在专用的工作平台长进行,工作台表面应平整,并有玻璃破坏装配;加工后的玻璃要合理堆放,并做好标记,注明所用工程名称.尺寸.数目等.5. 玻璃组件在安装前应对玻璃及周围的铝框进行干净,保证耐候胶的打胶质量;安装前玻璃的镀膜面应粘贴破坏膜,完工验收前揭去.热反射玻璃安装应将镀膜面朝向室内.非镀膜面朝向室外.6. 面板在安装时应留意破坏,避免碰撞.毁伤或跌落;当面板面积过大或重量较重时,可采用机械安装.7. 幕墙镶嵌时,插入槽口的合营尺寸应按《玻璃幕墙工程技巧规范》（JGJ102-2003）中的有关划定进行校核.隐框.半隐框玻璃幕墙组装许可误差及检讨办法也应相符《玻璃幕墙工程技巧规范》（JGJ102-2003）中的有关划定.8. 玻璃与构件不得直接接触,玻璃周围与构件槽口应保持必定间隙,玻璃的下面边缘必须按设计请求加装必定命量的硬橡胶垫块,垫块厚度不应小于5mm,长度不小于100mm,并用胶条或密封胶密封玻璃与槽口两侧之间的间隙.9. 用于固定面板的勾块.压块或其他衔接件应严厉按设计请求或有关划定履行,严禁少装或不装.10. 面板朋分拼缝应横平竖直.缝宽平均,并相符设计及误差请求.11. 面板安装完毕后,应做好成品破坏.12. 面板干净应采用中性干净剂,对幕墙材料应无任何腐化感化.13.玻璃安装后应先自检,及格后报质检人员进行抽检,抽检量应为总数的5%以上,且不少于5件.交底人：年月日接底人：年月日质量技巧交底工程名称分部工程建筑装潢装修分项工程名称：玻璃幕墙（点式玻璃幕墙安装）交底内容：1. 朋分轴线的测量应与主体构造的测量合营,其误差应实时调剂,不得积聚.2. 安装前,应根据土建构造的基本验收材料相符各项数据,并标注在检测材料上,预埋件.支座面和地脚螺栓的地位标高的尺寸误差应相符相干的技巧划定及验收规范,钢柱脚下的支持预埋件应相符设计请求.3. 钢构造在装卸.运输.堆放的进程中,应防止破坏和变形.钢构造输送到安装地点的次序,应知足安装程序的须要.4. 钢构造的复审定位应运用轴线掌握点和测量标高的基准点,保证幕墙重要竖向构件及重要横向构件的尺寸许可误差相符有关规范及行业标准.5. 构件安装应按现场现实情形及构造型式采用整体或分解拼装.安装的办法施工.6. 肯定几何地位的重要构件,如柱.桁架等应吊装在设计地位上,在松开吊挂装备后应做初步校订,构件的衔接接头必须经由检讨及格后,方可紧固和焊接.7. 对焊缝要进行打磨,清除棱角和尖角,达到滑腻过渡的请求钢构造表面应根据设计请求喷涂防锈.防火漆.8. 对于拉杆驳接构造体系,应保证驳接件地位的精确,紧固拉杆或调剂尺寸误差时宜采用先左后右.由上自下的次序,慢慢固定驳接件地位,以单元掌握的办法调剂校核.9. 不锈钢爪的安装地位要精确.10. 所有在固定孔.点和玻璃衔接的驳接螺栓都运用测力扳手拧紧,其力矩的大小应相符设筹划定值.11. 固定孔.点和驳接爪间的连策应斟酌可调剂的余量.12. 所有的驳接螺栓都运用自锁螺栓固定.13. 玻璃安装前,应检讨校订钢构造主支持的垂直度.标高.横梁的高度和程度度等是否相符设计请求,特别要留意安装孔位的复查.14. 安装玻璃前应干净钢件表面杂物,驳接玻璃底部“U”形槽应装入橡胶垫块,对应于玻璃支持面的宽度边缘处应放置垫块.15. 玻璃安装前应除去玻璃及吸盘上的尘土,根据玻璃重量及吸盘规格肯定吸盘个数.16. 玻璃安装前应先检讨驳接爪的安装地位是否精确,确保无误后,方可安装玻璃.17. 安装玻璃时,应先将驳接头与玻璃在安装平台上装配好,然后再与驳接爪进行安装.为确保对驳接头处的气密性.水密性,必须运用扭矩扳手,根据驳接体系的具体规格尺寸来肯定扭矩大小.18. 玻璃现场初装后,应调剂玻璃高低阁下的地位,保证玻璃程度误差在许可规模内.19. 玻璃全体调剂好后,应进行立面平整度的检讨,确认无误后,才能打密封胶.20. 打胶前应进行干净.21. 打胶前在需打胶的部位粘贴破坏胶纸,留意胶纸与胶缝要平直.22. 打胶时要中断平均,操作次序一般为：先打横向缝,后打竖向缝;竖向胶缝宜自上而下进行,胶注满后,应检讨里面是否有气泡.空心.断缝.搀杂,如有应实时处理.交底人：年月日接底人：年月日质量技巧交底工程名称分部工程建筑装潢装修分项工程名称：玻璃幕墙（吊挂式全玻璃幕墙.采光顶安装）交底内容：1. 幕墙定位轴线的测量放线必须与主体构造的测量合营,其误差应实时调剂,不得积聚.以免幕墙施工与室表里装潢施工产生抵触,造成阴阳角不朴直和装潢面不平行等缺点.2. 上部承重钢构造安装时,锚拴地位不宜接近钢筋混凝土构件的边缘,钻孔孔径和深度要相符锚拴厂家的技巧规范.3. 每个构件安装地位和高度都应严厉按照放线定位和设计图纸请求进行.承重钢横梁的中间线必须与幕墙中间线相一致,椭圆螺孔中间与幕墙的吊杆螺栓地位一致.4. 内金属扣夹安装必须通顺平直,对焊接造成的偏位要进行调直,表里金属扣夹的间距应平均一致,尺寸相符设计请求.5. 所有钢构造焊接完毕后,应进行隐藏工程质量验收,验收及格后应进行防腐处理.6. 幕墙下部和侧边边框的安装要严厉按照放线定位和设计标高施工,所有钢构造表面和焊缝应进行防腐处理.7. 吊装玻璃前,每个工位的人员必须到位,各类机具.对象必须齐备.正常,安全措施必须靠得住.8. 安装前应检讨玻璃的质量,玻璃不得有裂纹和崩边等缺点.9. 安装玻璃时应进行试起吊.定位后应先将玻璃试起吊2～3cm,以检讨各个吸盘是否稳固;同时,应在玻璃恰当地位安装手动吸盘.绳子和侧边破坏胶套.10. 安装玻璃的高低边框内侧应粘贴低发泡距离胶条,胶条的宽度与设计的胶缝雷同.粘贴胶条时要留出足够的注胶厚度.11. 吊运安装玻璃时,应防止玻璃在起落移位时碰撞钢架和金属槽口.12. 玻璃定位后应重复调剂,使玻璃精确就位.第一块玻璃就位后,检讨玻璃侧边的垂直度,确保今后就位的玻璃高低裂痕相符设计请求.13. 对注胶部位的玻璃和金属表面清洗干净,注胶部位表面必须湿润.14. 注胶工作不能在风雨天进行,防止雨水和风沙侵入胶缝;注胶不宜在低于5℃的低温前提下进行,温度太低胶液会产生流淌,延缓固化时光,甚至会影响强度.15. 采光项一般采用元件式安装,杆件加工好后运往工地.16. 杆件与主支承体系预埋件以焊接或螺栓衔接.17. 玻璃板块与杆件的衔接,明框采用镶嵌法;隐框.全玻采用注胶工艺.18. 镶嵌玻璃时,安装前应在玻璃镶嵌槽底划定部位嵌上密封条,安装时应在玻璃底部加橡胶垫块,安装定位后固定玻璃并打耐候密封胶.19. 采光顶的注胶工艺与玻璃幕墙的注胶工艺雷同.交底人：年月日接底人：年月日质量技巧交底工程名称分部工程建筑装潢装修分项工程名称：金属幕墙.石材幕墙交底内容：1. 安装前,应检讨放线是否精确,并用经纬仪对峙柱.横梁进行贯通测量.尤其是对建筑转角.变形缝.沉降缝等部位进行具体地测量放线.2. 安装衔接件必须按设计图加工,表面处理按现有国度标准的有关划定进行.3. 衔接件焊接时,应采用对接焊,以掌握因焊接产生的变形.焊缝不得有加渣和蔼孔.敲掉落焊渣后,对焊缝应进行防腐处理.4. 立柱与衔接件的连策应采用不锈钢螺栓.在立柱与衔接件的接触面应防止金属电解腐化,所有不同金属接触面上都应防止金属电解腐化.5. 横梁与立柱衔接后,用密封胶密封间隙.6. 防锈处理不能在干燥.多雾及阳光直接暴晒下进行,不能在尚未完整湿润或蒙尘的表面长进行.涂第二层防锈漆或今后涂防锈漆时,应肯定之前的涂层已经固化,其表面经砂纸打磨滑腻.涂漆应表面平均,勿使角部及接口处涂漆过量.7. 金属板表面应平整.滑腻,无肉眼可见的变形.波浪和凹凸不平,金属板无轻微表不雅缺点和色差.8. 金属面板安装前,应检讨对角线及平整度,并用干净剂将金属板靠内面一侧及框表面干净干净.9. 金属板与板之间的间隙应相符设计请求.注耐候密封胶时,需将注胶部位基材表面用干净剂清洗干净.密封胶须注满,不能有闲暇或气泡.10. 防火.保温材料安装在每层楼板与石板幕墙之间不能有闲暇,运用镀锌钢板和防火材料形成防火带.在北方严寒地区,窗框周围嵌缝处运用保温材料防护,防止形成冷桥.11. 石材面板应严厉按编号分类,并留意摆放靠得住.直接衔接式石材幕墙应留意安放每层金属挂件的标高,金属挂件应紧托上层石材面板,而与基层石材面板之间留有间隙.安装时要在石材面板的销钉孔或切槽口内注入大理石胶,以保证石材面板与挂件的靠得住衔接.12. 安装石材面板时宜先完成窗口周围的石材.13. 安装到每一楼层标高时,要留意调剂垂直误差.14. 在托运石材时要有安全防护措施,摆放时下面要垫木方.15. 要按设计请求选用及格和未过时的耐候密封胶注胶.16. 应采用专用干净剂擦洗裂痕处和石材表面.17. 施工中要留意不能有漏胶污染墙面.18.施工完毕后,除去石材表面的胶带纸,用清水和干净剂将石材表面擦洗干净,按请求进行打蜡或刷破坏剂.交底人：年月日接底人：年月日质量技巧交底工程名称分部工程建筑装潢装修分项工程名称：玻璃幕墙.金属幕墙.石材幕墙（防火.保温.防雷.封口）交底内容：1. 幕墙防火.保温施工的请求1）幕墙与每层楼板.隔墙处的裂痕应采用不燃材料填充,防火材料要用镀锌铁板固定,镀锌铁板的厚度应不低于1.5mm;不得用铝板.2）有保温请求的幕墙,保温部分宜从内向外安装.3）防火.保温材料应铺设平整且靠得住固定,拼装处不应留裂痕.4）防火.保温材料应采用铝箔或塑料薄膜包扎,避免防火.保温材料受潮掉效.2. 幕墙防雷节点的安装及请求1）安装防雷体系的不锈钢衔接片时,必须把衔接处立柱的破坏胶纸撕去,不锈钢衔接片必定要与立柱直接接触.2）程度避雷圆钢与钢支座向焊接时,应避免形成虚焊而下降导电机能.3）程度避雷圆钢在衔接时,要严厉按图纸请求保证搭接长度和焊缝的高度.3. 幕墙封口的安装及请求1）建筑女儿墙上的幕墙上封口,其安装应相符设计请求.2）制造钢龙骨时,以女儿墙厚度的最大值肯定钢龙骨架的外轮廓.3）安装钢龙骨应从转角处或两头开端.4）钢龙骨制造完毕后应进行尺寸复核,无误后对其进行二次防腐处理.5）二次防腐处理后应实时通知监理进行隐藏验收,并做好隐藏验收记载.6）安装压顶铝板的次序应与钢龙骨的安装次序雷同;铝板分格应与幕墙分格相一致.7）封口铝板打胶前先把胶缝处的破坏膜撕开,干净胶缝后打胶;封口铝板其他地位的破坏膜,待工程验收前方可撕去.8）幕墙边缘部位的封口,采用金属板或成型板封盖.9）幕墙下端,封口处应设置挡水板,防止雨水渗入室内.三第11页，－共11页。
玻璃幕墙技术交底15篇
玻璃幕墙技术交底15篇【第1篇】铝合金玻璃幕墙安装-平安技术交底记录铝合金玻璃幕墙安装的平安技术交底记录编号工程名称:×××工程施工单位:×××建筑工程公司交底提要:铝合金玻璃幕墙安装的平安交底交底日期:×年×月×日交底内容:铝台金玻璃幕墙安装的平安技术交底1.铝舍金幕墙安装人员应经特地平安技术培训,考核合格后方能上岗操作。
施工前要详j进行平安技术交底。
2.幕墙安装时操作人员应在脚手架上进行,作业前必需检查脚手架必需牢靠,脚手板有否空洞或探头等,确认平安牢靠后方可作业。
高处作业时,应根据相关的'高处作业'平安交底要进行操作。
3.安装时使用的焊接机械及电动螺丝刀、手电钻、冲击电钻、曲线锯等手持式电动工具,应根据响应的平安交底操作。
4.玻璃搬运应遵守下列要求:(1)搬运玻璃前应先检查玻璃是否有裂纹,特殊要留意暗裂,确认完好后方可搬运。
(2)搬运玻璃必需戴手套或用布、纸垫住玻璃边口部分与手及身体暴露部分分隔,如数量大应装箱搬运,玻璃片直立于箱内,箱底和四周要用稻草或其他软性物品垫稳。
两人以上共照搬抬较大较重的玻璃时,要相互协作,呼应全都。
(3)对于隐框幕墙,若玻璃与铝框是在车间粘结的,要待结构腔固化后才能搬运。
(4)若幕墙玻璃尺寸过大,则要用特地的吊装机具搬运。
(5)风力在5级或以上难以掌握玻璃时,应停止搬运和安装玻璃。
5.使用天那水清洁幕墙时,室内要通风良好,戴好口罩,严禁吸烟,四周不准有火种。
沾有无那水的棉纱、布应收集在金属容器内,并准时处理。
审核人××× 交底人××× 接受交底人×××本表由施工单位填写并保存(一式三份。
接受交底人一份、交底人一份、平安员一份)。
【第2篇】玻璃幕墙平安技术交底施工单位名称单位工程名称施工部位施工内容平安技术交底内容1、进入现场必需遵守平安操作规程和平安生产十大纪律；2、严格根据;>;和施工组织设计方案及平安技术措施施工；3、吸盘机必需有产品合格证和产品使用证明书，使用前必需检查电源电线、电动机绝缘应良好无漏电，重复接地和接爱护零线牢靠，触电爱护器动作灵敏，液压系统连接坚固无漏油，压力正常，并进行吸附力和吸持时间试验，符合要求，方可使用；4、遇有大雨、大雾或五级阵风及其以上，必需马上停止作业；5、安装构件前应检查砼梁柱的强度等级是否达到要求，预埋件焊接是否牢靠，不松动；不准使用膨胀螺栓与主体结构拉结；6、安装玻璃前，应将玻璃擦拭洁净，以免发生漏气现象；施工现场针对性平安交底交底人签名接受交底负责人签名交底时间年月日作业人员签名【第3篇】玻璃幕墙安装作业平安技术交底玻璃幕墙安装作业平安技术交底范本工程名称交底日期: 年月日施工单位分项工程名称:玻璃幕墙安装作业交底提要交底内容:1.作业人员入场前必需经入场训练考试合格后方可上岗作业;2.作业人员进入施工现场必需戴合格的平安帽,系好下额带,锁好带扣;严禁赤背,穿拖鞋;3.作业人员严禁酒后作业,严禁吸烟,禁止在施工现场追赶打闹;4.登高(2米以上)作业时必需系合格的平安带,系挂坚固,高挂低用,应穿防滑鞋,应把手头工具放在工具袋内;5.施工中使用的电动工具及电气设备,均应符合国家现行标准《施工现场临时用电平安技术规范》jgj46--2022的规定;6.每班作业前应对脚手架、操作平台、吊装机具的牢靠性进行检查,发觉问题准时解决;7.进行焊接作业时,应严格执行现场用火管理制度,现场高处焊接时,下方应设防火斗,并配备灭火器材,设专人旁站,防止发生火灾;8.高空作业时,严禁上、下抛掷工具、材料及下脚料;不得有交叉作业现象;9.雨、雪天和四级以上大风天气,严禁进行幕墙安装施工及吊运材料作业;10.防火、保温材料施工的操作人员,应戴口罩,穿防护工作服;11.搬运强制幕墙构件要检查索具和吊运机械设备,吊料下方严禁站人;12.全部料具不得超高码放。
幕墙施工安全技术交底完整版.doc
幕墙施工安全技术交底完整版.doc 范本一：【幕墙施工安全技术交底完整版】一：施工工程基本情况1. 工程名称：2. 工程地点：3. 施工单位：4. 监理单位：5. 设计单位：二：施工前准备工作1. 安全技术交底前的准备工作：1.1 工程资料准备：1.2 施工人员考核：1.3 施工设备准备：1.4 安全用品准备：1.5 工地安全环境准备：三：施工现场安全措施1. 安全标识：1.1 安全警示标志：1.2 进入施工区域标志：1.3 危险区域标志：2. 施工现场管理：2.1 施工现场布置：2.2 材料堆放：2.3 施工通道设置：2.4 临时设施设置：3. 施工现场作业操作规范： 3.1 施工人员操作规范： 3.2 施工设备操作规范：3.3 安全用品使用规范：4. 施工现场危险因素控制： 4.1 高处坠落风险防控： 4.2 电气安全措施：4.3 防火、防爆措施：4.4 物料坍塌防护：4.5 强风、天气预警措施：四：施工关键技术要求1. 幕墙材料及构件安装要求：1.1 幕墙铝型材安装要求：1.2 幕墙玻璃安装要求：1.3 幕墙石材安装要求：1.4 幕墙密封胶安装要求：2. 幕墙施工工艺：2.1 幕墙基础处理方法：2.2 幕墙结构计算方法：2.3 幕墙水密性测试方法：2.4 幕墙隔音、隔热性能测试方法：五：施工安全事故应急预案1. 施工安全事故分类及处理方法：1.1 一般事故处理方法：1.2 重大事故处理方法：1.3 灭火逃生应急预案：2. 事故报告及调查处理：2.1 事故报告程序：2.2 事故调查处理程序：2.3 事故责任认定和追究程序：六：附件1. 图纸：2. 技术规范：3. 施工方案：4. 安全标识示意图：5. 检测报告：6. 故障排查记录：【法律名词及注释】1. 施工单位：承担工程施工的企业或单位。
2. 监理单位：负责对施工过程进行监督和管理的单位。
3. 设计单位：负责工程设计的机构或单位。
范本二：【幕墙施工技术交底完整版】一：施工工程基本情况1. 工程名称：2. 工程地点：3. 施工单位：4. 监理单位：5. 设计单位：二：施工前准备工作1. 施工人员安全考核：2. 工程资料准备：3. 施工设备准备：4. 安全用品准备：5. 工地安全环境准备：三：施工现场安全措施1. 安全标识设置：1.1 安全警示标志设置：1.2 进入施工区域标志设置：1.3 危险区域标志设置：2. 施工现场管理：2.1 施工现场布置要求：2.2 材料堆放要求：2.3 施工通道设置要求：2.4 临时设施设置要求：3. 施工现场作业操作规范：3.1 施工人员操作规范：3.2 施工设备操作规范：3.3 安全用品使用规范：4. 施工现场危险因素控制：4.1 高处坠落风险防控：4.2 电气安全措施：4.3 防火、防爆措施：4.4 物料坍塌防护：4.5 强风、天气预警措施：四：施工关键技术要求1. 幕墙材料及构件安装要求：1.1 幕墙铝型材安装要求：1.2 幕墙玻璃安装要求：1.3 幕墙石材安装要求：1.4 幕墙密封胶安装要求：2. 幕墙施工工艺：2.1 幕墙基础处理方法：2.2 幕墙结构计算方法：2.3 幕墙水密性测试方法：2.4 幕墙隔音、隔热性能测试方法：五：施工安全事故应急预案1. 施工安全事故分类及处理方法：1.1 一般事故处理方法：1.2 重大事故处理方法：1.3 灭火逃生应急预案：2. 事故报告及调查处理：2.1 事故报告程序：2.2 事故调查处理程序：2.3 事故责任认定和追究程序：六：附件1. 图纸：2. 技术规范：3. 施工方案：4. 安全标识示意图：5. 检测报告：6. 故障排查记录：【法律名词及注释】1. 施工单位：承担工程施工的企业或单位。
玻璃幕墙技术交底记录
技术交底记录2011年10月25日工程名称分部工程装饰装修工程分项工程名称玻璃幕墙安装施工施工单位交底内容:1、依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《建筑装饰装修工程施工质量验收规范》 GB50210-2001《玻璃幕墙工程技术规范》 JGJ102－2003《玻璃幕墙工程质量检验标准》 JGJ/T139－20012、施工准备玻璃幕墙近年来发展很快，它不仅具有独特的艺术效果，设计时要考虑建筑造型和建筑结构多方面的性能的要求，如力学（强度、刚度及稳定性）、防水、隔热、气密、防火、抗震和避雷等性能，这些性能与使用功能和人身安全都有着密切关系，为此玻璃幕墙的设计必须具有国家甲级设计机构的资质，且应有审核机构审定合法有效的施工图纸；施工安装企业，必须具有相应资质后，方可进行加工制作和安装。
因此在施工前，先要对设计、制作、安装的单位进行资质审查。
2.1材料及主要机具：2.1.1铝合金型材：应进行表面阳极氧化处理。
铝型材的品种、级别、规格、颜色、断面形状、表面阳极氧化膜厚度等，必须符合设计要求，其合金成分及机械性能应有生产厂家的合格证明，并应符合现行国家有关标准。
进入现场要进行外观检查；要平直规方，表面无污染、麻面、凹坑、划痕、翘曲等缺陷，并分规格、型号分别码放在室内木方垫上。
2.1.2玻璃：外观质量和光学性能应符合现行的国家标准。
2.1.3橡胶条、橡胶垫：应有耐老化阻燃性能试验出厂证明，尺寸符合设计要求，无断裂现象。
2.1.4铝合金装饰压条、扣件：颜色一致，无扭曲、划痕、损伤现象，尺寸符合设计要求。
2.1.5连接龙骨的连接件：竖向龙骨与水平龙骨之间的镀锌连接件、竖向龙骨之间接专用的内套管及连接件等，材质及规格尺寸要符合设计要求及相关规定。
2.1.6承重紧固件：竖向龙骨与结构主体之间，通过承重紧固件进行连接，紧固件的规格尺寸应符合设计要求，为了防止腐蚀，紧固件表面须镀锌处理，紧固件与预埋在混凝土梁、柱、墙面上的埋件固定时，应采用不锈钢或镀锌螺栓。
