VLAN基本知识
VLAN基础知识介绍
VLAN基础知识介绍VLAN（虚拟局域网）是一种在物理上互相连接的设备，可以根据逻辑上的属性划分成多个虚拟网络的技术。
VLAN可以提高网络的性能、可管理性和安全性，同时可以降低网络成本。
在企业网络中，VLAN常常被用来按照不同部门或功能来分割网络，同时可以有效地控制流量的传输和访问权限。
VLAN的基本概念1.VLAN标识符:VLAN标识符是一个用于区分不同VLAN的整数值，通常在1到4096之间。
不同VLAN使用不同的标识符来标识其所属的VLAN。
2.VLAN成员:VLAN成员是指被分配到一些VLAN中的设备或端口。
一个设备或端口可以是一个或多个VLAN的成员。
3.VLAN接口:VLAN接口是物理设备上的一个逻辑接口，用来连接不同的VLAN之间的通信。
通常交换机上的端口可以配置为不同的VLAN接口。
4.VLAN域:VLAN域是指一个包含一组VLAN的范围或区域。
不同VLAN可以属于同一个VLAN域，也可以不属于同一个VLAN域。
5.VLAN数据包:VLAN数据包是在网络中传输的数据包，其中包含了VLAN标识符信息，用来标识数据包所属的VLAN。
VLAN的类型1.静态VLAN:静态VLAN是一种基于端口或MAC地址分配的VLAN，管理员需要手动配置每个端口或设备所属的VLAN。
静态VLAN的管理较为复杂，但相对来说也更加安全和可靠。
2.动态VLAN:动态VLAN是一种根据具体情况自动划分的VLAN，通过协议或者特定策略实现VLAN的动态划分。
动态VLAN相对于静态VLAN来说更加适应网络变化和扩展。
3. 动态VLAN的实现方式包括VLAN Trunking、VLAN Tagging和VLAN Membership Policy Server（VMPS）等。
VLAN的优点1.增强网络安全性:通过VLAN可以将不同的部门或功能分隔开来，避免不同部门之间的通信，有效提高网络的安全性。
2.简化网络管理:VLAN可以将网络管理划分为多个逻辑区域，简化网络配置和维护，减少网络故障排查的难度。
vlan基本知识

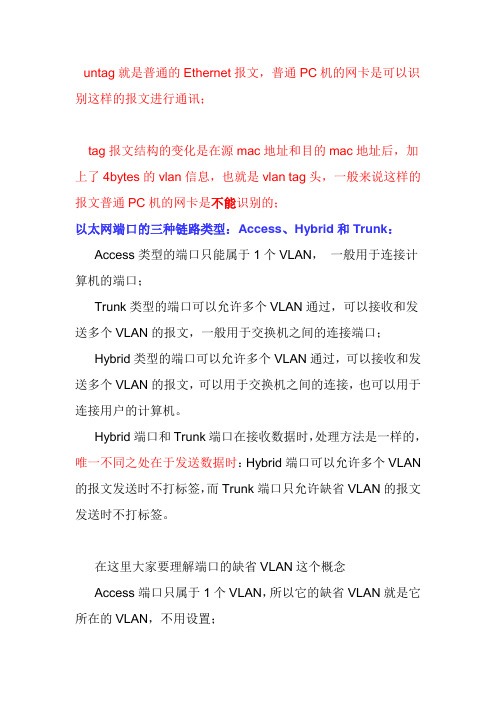

untag就是普通的Ethernet报文，普通PC机的网卡是可以识别这样的报文进行通讯；tag报文结构的变化是在源mac地址和目的mac地址后，加上了4bytes的vlan信息，也就是vlan tag头，一般来说这样的报文普通PC机的网卡是不能识别的；以太网端口的三种链路类型：Access、Hybrid和Trunk：Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口；Trunk类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间的连接端口；Hybrid类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，可以用于交换机之间的连接，也可以用于连接用户的计算机。
Hybrid端口和Trunk端口在接收数据时，处理方法是一样的，唯一不同之处在于发送数据时：Hybrid端口可以允许多个VLAN 的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。
在这里大家要理解端口的缺省VLAN这个概念Access端口只属于1个VLAN，所以它的缺省VLAN就是它所在的VLAN，不用设置；Hybrid端口和Trunk端口属于多个VLAN，所以需要设置缺省VLAN ID。
缺省情况下，Hybrid端口和Trunk端口的缺省VLAN 为VLAN 1；如果设置了端口的缺省VLAN ID，当端口接收到不带VLAN tag的报文后，则将报文转发到属于缺省VLAN的端口；当端口发送带有VLAN tag的报文时，如果该报文的VLAN ID与端口缺省的VLAN ID相同，则系统将去掉报文的VLAN tag，然后再发送该报文。
交换机接口出入数据处理过程：∙Access端口收报文：收到电脑或者其他设备的一个报文，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发；如果有则直接丢弃（缺省）；重要∙Access端口发报文：将报文的VLAN信息剥离，直接发送出去；∙Trunk端口收报文收到一个报文，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发；如果有则判断该Trunk端口是否允许该VLAN的数据进入：如果可以则转发，否则丢弃；∙Trunk端口发报文：比较端口的PVID和将要发送报文的VLAN信息，如果两者相等则剥离VLAN信息，再发送，如果不相等则直接发送；∙Hybrid端口收报文：收到一个报文，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发；如果有则判断该Hybrid 端口是否允许该VLAN的数据进入，如果可以则转发，否则丢弃（此时端口上的untag配置是不用考虑的，untag配置只是对发送报文时起作用）。
VLAN基础知识介绍
•VLAN 技术背景：VLAN•••••••有效控制广播域范围•增强局域网的安全性•灵活构建虚拟工作组•简化网络管理•VLAN 优点：•将一个物理局域网在逻辑上划分成多个广播域•1 VLAN=1 广播域=1 子网•广播不会在VLAN 之间转发，而是被限制在各自的VLAN 中•不同VLAN 间的设备默认无法通讯，需要第三层设备才能实现互通•VLAN 概述：Virtual LAN ，虚拟局域网VLAN 范围：0~4095共4096个（0和4095为保留、1为默认）VLAN标签介绍：•IEEE 802.1q ：dot1q ，是VLAN 的正式标准，对Ethernet 帧格式进行了修改，在源 MAC 地址字段和协议类型字段之间加入4字节的 802.1q Tag•每台支持 802.1q 协议的交换机发送的数据包都会包含 VLAN ID，以指明交换机属于哪一个 VLAN。
因此，在一个 VLAN 交换网络中，以太网帧有以下两种形式： 有标记帧（tagged frame）加入了 4 字节 802.1q Tag 的帧 无标记帧（untagged frame）原始的、未加入 4字节 802.1q Tag 的帧 •Access Link接入链路用于连接主机和交换机的链路。
接入链路上传输的帧都是untagged帧。
Trunk Link干道/中继链路用于交换机间的互连或交换机与路由器之间的链路。
干道链路上传输的帧几乎都是t agged帧用于两端识别。
•VLAN链路类型：•即Port VLAN ID ，代表端口的缺省VLAN•X7系列交换机每个接口PVID=1••PVID：Access 接入端口用于连接主机收到数据后会添加VLAN Tag，VLAN ID和端口的PVID相同。
转发数据前会移除VLAN Tag。
VLAN 端口类型：Trunk 干道端口用于连接交换机或路由器如果该帧不包含Tag，将打上端口的PVID；•如果该帧包含Tag，则不改变。
VLAN基础知识
VLAN基础知识虚拟局域网（Virtual Local Area Network，简称VLAN）是一种将物理局域网划分为逻辑上相互隔离的虚拟网络的技术。
通过VLAN的划分，可以实现网络的灵活管理和安全隔离。
本文将介绍VLAN的基础知识，包括VLAN的概念、VLAN的优点以及VLAN的实现方法。
1. VLAN的概念VLAN是一种逻辑上的划分，它可以将一个物理局域网划分为多个虚拟的局域网。
在一个VLAN中的计算机之间可以自由地通信，而不需要受到其他VLAN的影响。
VLAN通过将不同的端口划分到不同的VLAN中来实现逻辑上的隔离。
2. VLAN的优点VLAN的划分可以带来多个优点：2.1 提高网络性能：将局域网划分为多个VLAN可以减少广播和碰撞域，提高网络性能和带宽的利用率。
2.2 提高网络安全性：VLAN可以实现不同VLAN之间的隔离，防止未经授权的访问和潜在的网络安全风险。
2.3 简化网络管理：VLAN的划分可以简化网络管理，管理员可以根据业务需求对VLAN进行灵活地配置和管理。
3. VLAN的实现方法VLAN的实现可以采用不同的方法，包括端口划分和标签划分。
3.1 端口划分（Port-Based VLAN）端口划分是将物理端口划分到不同的VLAN中。
通过在交换机上对端口进行配置，可以将不同端口划分到不同的VLAN中，实现不同VLAN之间的隔离。
端口划分是最简单、最常用的VLAN划分方法。
3.2 标签划分（Tag-Based VLAN）标签划分是通过在数据包中添加802.1Q VLAN标签来实现VLAN 的划分。
在这种方法中，交换机会为数据包添加一个VLAN标签，标记数据包所属的VLAN。
通过VLAN标签，交换机可以实现对数据包的转发和隔离。
4. VLAN的配置配置VLAN需要进行以下步骤：4.1 创建VLAN：在交换机上创建VLAN，并为每个VLAN分配一个唯一的VLAN ID。
4.2 配置端口：将不同的端口划分到不同的VLAN中。
VLAN知识

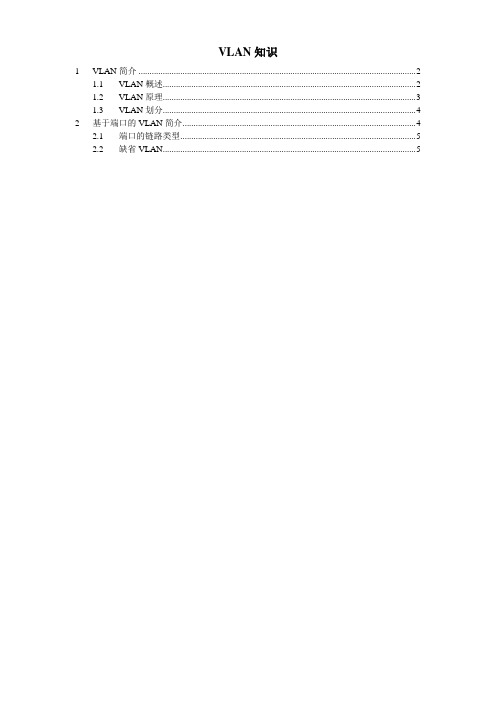

VLAN知识1 VLAN简介 (2)1.1 VLAN概述 (2)1.2 VLAN原理 (3)1.3 VLAN划分 (4)2 基于端口的VLAN简介 (4)2.1 端口的链路类型 (5)2.2 缺省VLAN (5)1VLAN简介VLAN，即Virtual Local Area Network(虚拟局域网)，遵循IEEE802.1Q标准，它在原来的以太网源MAC字段的后面加入了4个字节的VLAN Tag。
1.1VLAN概述以太网是一种基于CSMA/CD（Carrier Sense Multiple Access/Collision Detect，载波侦听多路访问/冲突检测）的共享通讯介质的数据网络通讯技术，当主机数目较多时会导致冲突严重、广播泛滥、性能显著下降甚至使网络不可用等问题。
通过交换机实现LAN互联虽然可以解决冲突（Collision）严重的问题，但仍然不能隔离广播报文。
在这种情况下出现了VLAN（Virtual Local Area Network，虚拟局域网）技术，这种技术可以把一个LAN划分成多个逻辑的LAN——VLAN，每个VLAN是一个广播域，VLAN内的主机间通信就和在一个LAN内一样，而VLAN间则不能直接互通，这样，广播报文被限制在一个VLAN内，如图1-1所示。
图1-1 VLAN示意图VLAN的划分不受物理位置的限制：不在同一物理位置范围的主机可以属于同一个VLAN；一个VLAN包含的用户可以连接在同一个交换机上，也可以跨越交换机，甚至可以跨越路由器。
VLAN的优点如下：●限制广播域。
广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。
●增强局域网的安全性。
VLAN间的二层报文是相互隔离的，即一个VLAN内的用户不能和其它VLAN内的用户直接通信，如果不同VLAN要进行通信，则需通过路由器或三层交换机等三层设备。
●灵活构建虚拟工作组。
用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。
《VLAN基本知识》课件
更高的安全性
随着网络安全问题的日益突出，VLAN技术将进一步提高安全性， 防止未经授权的访问和数据泄露。
更好的扩展性
随着企业规模的扩大，VLAN技术将提供更好的扩展性，支持更多 的设备和用户。
VLAN技术面临的挑战
《VLAN基本知识》PT课 件
目录
• VLAN基本概念 • VLAN工作原理 • VLAN配置 • VLAN应用场景 • VLAN发展前景
01
VLAN基本概念
VLAN定义
VLAN定义
VLAN（Virtual Local Area Network）即虚拟局域网，是一种通过将局域网 内的设备逻辑地而不是物理地划分成一个个独立的网段，以实现虚拟工作组的 技术。
隔离和访问控制。
04
VLAN应用场景
企业网络中的应用
部门隔离
通过VLAN将不同部门划分到不同的VLAN中，实现部门之间的网 络隔离和数据安全。
提升网络性能
通过将相同职能的用户划分到同一VLAN，减少网络层数据包头信 息开销，提高网络性能。
简化管理
VLAN可以简化网络管理，提高网络故障排除的效率。
基于IP子网划分
根据主机的IP地址和子网掩码将主机划分到不同的VLAN中，适用 于大型网络环境。
VLAN数据传
独立传输
不同VLAN间数据传输相互独立，互不影响。
共享传输
相同VLAN间数据传输共享带宽，适用于小型网络环境。
路由传输
通过路由器或三层交换机实现不同VLAN间的数据传输，适用于 大型网络环境。
VLAN创建
确定需要创建的VLAN编号和名称，在 交换机上创建相应的VLAN。
vlan的基础知识
vlan的基础知识VLAN（Virtual Local Area Network，虚拟局域网）是一种将局域网划分为逻辑上独立的多个虚拟网络的技术。
以下是VLAN的基础知识：1. VLAN的定义：VLAN是一种逻辑上的划分，将大型局域网分成多个较小、安全性更好的虚拟子网。
在同一个物理网络中，可以有多个不同的VLAN，每个VLAN都可以拥有不同的网络设置和安全策略。
2. VLAN的工作原理：VLAN通过在网络交换机上进行配置和管理来实现逻辑上的划分。
交换机可以将不同的端口分配给不同的VLAN，从而使得数据只能在同一个VLAN内进行通信。
不同的VLAN之间的通信可以通过交换机上的路由功能来实现。
3. VLAN的优势：- 安全性：VLAN可以将敏感数据和设备与普通数据和设备隔离，提高网络的安全性。
- 灵活性：VLAN可以根据需求对网络进行灵活划分和重新配置，不需要改变物理网络结构。
- 性能：VLAN可以根据网络的负载情况将流量进行优化，提高网络性能。
- 管理：VLAN可以简化网络管理，提高管理员的操作效率。
4. VLAN的类型：- 标记VLAN（Tagged VLAN）：也称为Trunk VLAN，用于连接交换机之间的端口，可同时传输多个VLAN的数据，需要在数据包中添加VLAN标签。
- 未标记VLAN（Untagged VLAN）：也称为Access VLAN，用于连接终端设备的端口，数据包不携带VLAN标签。
5. VLAN的划分方法：- 基于端口的VLAN划分：根据端口将设备分配到不同的VLAN。
- 基于MAC地址的VLAN划分：根据设备的MAC地址将设备分配到不同的VLAN。
- 基于协议的VLAN划分：根据数据包的协议类型将数据包分配到不同的VLAN。
- 基于子网的VLAN划分：根据IP地址的子网划分将设备分配到不同的VLAN。
这些是VLAN的基本概念和知识，了解这些将有助于理解和配置VLAN网络。
VLAN知识大全
ISL格式DA（destination address），40bit的目的地址。
这是一个多播地址，设置为01000C0000或者03000C0000。
这个接收者会自动加入这个组，用于识别这个是ISL的数据；Type，4bit用于描述以太网帧的封装类型，ethernet 0000，token ring 0001，fddi 0010，atm 0011；User，4bit 用于描述扩展的type字段，或者用来定义ethernet的优先级。
SA（source address），48 bit的源mac地址用于在交换机间传输；LEN（length），16 bit的帧长度标识符包含到CRC；AAAA03，标准的LLC头部；HSA（high bits of source address），单独定义OUI；VID，15 bit VID，低10 bit用于vlan号，支持1024个VLAN；BPDU，标识这个帧是不是BPDU。
他也可以表示帧内容是否是CDP或者VTP。
INDX（index），仅仅做诊断用途。
RES，保留给token ring和FDDI；Encapsulated Ethernet frameISL trailer。
包含4byte的FCS；DOT1Q的特性支持以太和token ring支持4096个VLAN支持CST，MSTP，RSTP支持native VLAN支持COS带动ip电话的发展Dot1q的字段中，Ethertype，使用0X8100表示这个DOT1Q的帧；PRO，3bit，携带帧的优先级信息；令牌环封装标签；置1则为token ring；VID。
支持正常和扩展的VLAN range；Native VLAN的作用一个端口不是trunk状态下所属的VLAN收到未打标的帧所属的VLAN推荐native vlan配置为一个没有用过的VLAN，处于安全考虑；VTP，一些属于一个逻辑组并且共享一致的VLAN信息的一些交换机组成VTP的域；VTP域有以下一些特性一个交换机只能属于一个VTP的域；VTP最小可以做到一个交换机一个域VTP只和属于相同域的交换机交换VLAN信息；默认情况下，cisco交换机是没有配置VTP域信息的，直到他从trunk收到了一个VTP信息的通告，或者配置一个VTP的域；关于VTP的版本现在，cisco的交换机可以运行vtp版本1，2，3；V2是最常用的。
vlan基本配置知识讲解
v l a n基本配置实验1 vlan的基本配置步骤1：创建vlan与命名song#configure terminal！进入全局配置模式song(config)#vlan 2! 输入一个vlan id，如果输入的是一个新的vlan id，则交换机会创建一个vlan，如果输入的是已经存在的vlan id，则修改相应的vlan。
在此是创建一个vlan号为2的。
并进入vlan 2修改song(config-vlan)#name test2！设置vlan 2的名字为test2song(config-vlan)#end！退回到特权模式song#show vlan id 2！查看vlan 2的信息VLAN Name Status Ports---- -------------------------------- --------- -------------------------------2 test2 activesong#write！保存当前所有设置Building configuration...[OK]步骤2：把vlan的名字改回缺省名字song# configure terminalsong(config)#vlan 2song(config-vlan)#no name！将vlan 2的名字改为缺省名字song(config-vlan)#endsong#show vlan id 2VLAN Name Status Ports---- -------------------------------- --------- -------------------------------2 VLAN0002 active步骤3：向VLAN分配Access口song# configure terminalsong(config)# interface fastEthernet 0/3！输入想要加入vlan的interface idsong(config-if)# switchport mode access!定义该接口的VLAN成员类型song(config-if)#switchport access vlan 3！将这个端口分配到vlan 3中%Warning : Access VLAN does not exist. Creating vlan 3song(config-if)#endsong# show interfaces fastEthernet 0/3 switchportInterface Switchport Mode Access Native Protected VLAN lists ---------- ---------- --------- ------- -------- --------- ---------------------Fa0/3 Enabled Access 3 1 Disabled All！检查接口的完整信息song# write步骤4：删除一个VLANsong# configure terminalsong(config)# no vlan 2！输入一个vlan id，删除它song(config)# endsong# show vlanVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/1 ,Fa0/2 ,Fa0/3 ,Fa0/4Fa0/5 ,Fa0/6 ,Fa0/7 ,Fa0/8Fa0/9 ,Fa0/10,Fa0/11,Fa0/12Fa0/13,Fa0/14,Fa0/15,Fa0/16Fa0/17,Fa0/18,Fa0/19,Fa0/20Fa0/21,Fa0/22,Fa0/23,Fa0/24！检查一下是否删除vlan 2song#write步骤5：配置VLAN Trunkssong# configure terminalsong(config)# interface fastEthernet 0/4！输入你所要设置成trunk的接口song(config-if)#switchport mode trunk！定义该接口为二层trunk口song(config-if)#switchport trunk native vlan 3！为这个接口指定一个vlan号song(config-if)#endsong#show interfaces fastEthernet 0/4 switchportInterface Switchport Mode Access Native Protected VLAN lists---------- ---------- --------- ------- -------- --------- ---------------------Fa0/4 Enabled Trunk 1 3 Disabled All！检查接口完整信息song#show interfaces fastEthernet 0/4 trunkInterface Mode Native VLAN VLAN lists-------------------- ------ ----------- --------------------Fa0/4 On 3 All！显示这个接口的trunk设置song#write步骤6：定义Trunk口的许可VLAN列表注：一个trunk口缺省可以传输本交换机支持的所有vlan（1-4094）的流量。
vlan指的是什么？让你看一遍就理解VLAN划分原理
vlan指的是什么？让你看⼀遍就理解VLAN划分原理vlan的应⽤在⽹络项⽬中是⾮常⼴泛的，基本上⼤部分的项⽬都需要划分vlan，前⼏天我们讲到vlan的配置，有朋友就提到有没有更基础⼀些的内容，今天我们就从基础的vlan的知识开始，了解vlan的划分原理。
⼀、为什么需要VLAN1、什么是VLAN?VLAN(Virtual LAN)，翻译成中⽂是“虚拟局域⽹”。
LAN可以是由少数⼏台家⽤计算机构成的⽹络，也可以是数以百计的计算机构成的企业⽹络。
VLAN所指的LAN特指使⽤路由器分割的⽹络——也就是⼴播域。
简单来说，同⼀个VLAN中的⽤户间通信就和在⼀个局域⽹内⼀样，同⼀个VLAN中的⼴播只有VLAN中的成员才能听到，⽽不会传输到其他的VLAN中去，从⽽控制不必要的⼴播风暴的产⽣。
同时，若没有路由，不同VLAN之间不能相互通信，从⽽提⾼了不同⼯作组之间的信息安全性。
⽹络管理员可以通过配置VLAN之间的路由来全⾯管理⽹络内部不同⼯作组之间的信息互访。
2、未分割VLAN时将会发⽣什么?那么，为什么需要分割VLAN(⼴播域)呢?那是因为，如果仅有⼀个⼴播域，有可能会影响到⽹络整体的传输性能。
具体原因，请参看附图加深理解。
图中，是⼀个由5台⼆层交换机(交换机1～5)连接了⼤量客户机构成的⽹络。
假设这时，计算机A需要与计算机B通信。
在基于以太⽹的通信中，必须在数据帧中指定⽬标MAC地址才能正常通信，因此计算机A必须先⼴播“ARP请求(ARP Request)信息”，来尝试获取计算机B的MAC地址。
交换机1收到⼴播帧(ARP请求)后，会将它转发给除接收端⼝外的其他所有端⼝，也就是泛滥了。
接着，交换机2收到⼴播帧后也会泛滥。
交换机3、4、5也还会泛滥。
最终ARP请求会被转发到同⼀⽹络中的所有客户机上，这也就是⽹络风暴。
我们分析下，这个计算A的ARP请求原本是为了获得计算机B的MAC地址⽽发出的。
也就是说：只要计算机B能收到就万事⼤吉了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VLAN 经典诠释
什么是 VLAN？ VLAN（Virtual LAN），翻译成中文是“虚拟局域网”。
LAN 可以是由少数几台家 用计算机构成的网络，也可以是数以百计的计算机构成的企业网络。
VLAN 所指的 LAN 特指使用路由器分割的网络——也就是广播域。
在此让我们先复习一下广播域的概念。
广播域，指的是广播帧（目标 MAC 地址全 部为 1）所能传递到的范围，亦即能够直接通信的范围。
严格地说，并不仅仅是广播 帧，多播帧（Multicast Frame）和目标不明的单播帧（Unknown Unicast Frame）也 能在同一个广播域中畅行无阻。
本来，二层交换机只能构建单一的广播域，不过使用 VLAN 功能后，它能够将网络 分割成多个广播域。
未分割广播域时…… 那么，为什么需要分割广播域呢？那是因为，如果仅有一个广播域，有可能会影 响到网络整体的传输性能。
具体原因，请参看附图加深理解。
图中，是一个由 5 台二层交换机（交换机 1～5）连接了大量客户机构成的网络。
假设这时，计算机 A 需要与计算机 B 通信。
在基于以太网的通信中，必须在数据帧中 指定目标 MAC 地址才能正常通信，因此计算机 A 必须先广播“ARP 请求（ARP Request）信息”，来尝试获取计算机 B 的 MAC 地址。
交换机 1 收到广播帧（ARP 请求）后，会将它转发给除接收端口外的其他所有端 口，也就是 Flooding 了。
接着，交换机 2 收到广播帧后也会 Flooding。
交换机 3、 4、5 也还会 Flooding。
最终 ARP 请求会被转发到同一网络中的所有客户机上
请大家注意一下，这个 ARP 请求原本是为了获得计算机 B 的 MAC 地址而发出的。
也就是说：只要计算机 B 能收到就万事大吉了。
可是事实上，数据帧却传遍整个网 络，导致所有的计算机都收到了它。
如此一来，一方面广播信息消耗了网络整体的带 宽，另一方面，收到广播信息的计算机还要消耗一部分 CPU 时间来对它进行处理。
造 成了网络带宽和 CPU 运算能力的大量无谓消耗。
广播信息是那么经常发出的吗？ 读到这里，您也许会问：广播信息真是那么频繁出现的吗？ 答案是：是的！实际上广播帧会非常频繁地出现。
利用 TCP/IP 协议栈通信时，除 了前面出现的 ARP 外，还有可能需要发出 DHCP、RIP 等很多其他类型的广播信息。
ARP 广播，是在需要与其他主机通信时发出的。
当客户机请求 DHCP 服务器分配 IP 地址时 ，就必须发出 DHCP 的广播。
而使用 RIP 作为路由协议时，每隔 30 秒路由器都会 对邻近的其他路由器广播一次路由信息。
RIP 以外的其他路由协议使用多播传输路由信 息，这也会被交换机转发（Flooding）。
除了 TCP/IP 以外，NetBEUI、IPX 和 Apple Talk 等协议也经常需要用到广播。
例如在 Windows 下双击打开“网络计算机”时就会 发出广播（多播）信息。
（Windows XP 除外……） 总之，广播就在我们身边。
下面是一些常见的广播通信： l.ARP 请求：建立 IP 地址和 MAC 地址的映射关系。
2.RIP：一种路由协议。
3.DHCP：用于自动设定 IP 地址的协议。
BEUI：Windows 下使用的网络协议。
5.IPX：Novell Netware 使用的网络协议。
6.Apple Talk：苹果公司的 Macintosh 计算机使用的网络协议。
如果整个网络只有一个广播域，那么一旦发出广播信息，就会传遍整个网络，并 且对网络中的主机带来额外的负担。
因此，在设计 LAN 时，需要注意如何才能有效地 分割广播域。
广播域的分割与 VLAN 的必要性 分割广播域时，一般都必须使用到路由器。
使用路由器后，可以以路由器上的网 络接口（LAN Interface）为单位分割广播域。
但是，通常情况下路由器上不会有太多的网络接口，其数目多在 1～4 个左右。
随 着宽带连接的普及，宽带路由器（或者叫 IP 共享器）变得较为常见，但是需要注意的 是，它们上面虽然带着多个（一般为 4 个左右）连接 LAN 一侧的网络接口，但那实际 上是路由器内置的交换机，并不能分割广播域。
况且使用路由器分割广播域的话，所能分割的个数完全取决于路由器的网络接口 个数，使得用户无法自由地根据实际需要分割广播域。
与路由器相比，二层交换机一般带有多个网络接口。
因此如果能使用它分割广播 域，那么无疑运用上的灵活性会大大提高。
用于在二层交换机上分割广播域的技术，就是 VLAN。
通过利用 VLAN，我们可以自 由设计广播域的构成，提高网络设计的自由度 VLAN 的访问链接
交换机的端口 交换机的端口，可以分为以下两种： l.访问链接（Access Link） 2.汇聚链接（Trunk Link） 接下来就让我们来依次学习这两种不同端口的特征。
这一讲，首先学习“访问链 接”。
访问链接 访问链接，指的是“只属于一个 VLAN，且仅向该 VLAN 转发数据帧”的端口。
在大 多数情况下，访问链接所连的是客户机。
通常设置 VLAN 的顺序是： l.生成 VLAN 2.设定访问链接（决定各端口属于哪一个 VLAN） 设定访问链接的手法，可以是事先固定的、也可以是根据所连的计算机而动态改 变设定。
前者被称为“静态 VLAN”、后者自然就是“动态 VLAN”了。
静态 VLAN 静态 VLAN 又被称为基于端口的 VLAN（Port Based VLAN）。
顾名思义，就是明确 指定各端口属于哪个 VLAN 的设定方法。
由于需要一个个端口地指定，因此当网络中的计算机数目超过一定数字（比如数 百台）后，设定操作就会变得烦杂无比。
并且，客户机每次变更所连端口，都必须同 时更改该端口所属 VLAN 的设定——这显然不适合那些需要频繁改变拓补结构的网络。
动态 VLAN 另一方面，动态 VLAN 则是根据每个端口所连的计算机，随时改变端口所属的 VLAN。
这就可以避免上述的更改设定之类的操作。
动态 VLAN 可以大致分为 3 类： l.基于 MAC 地址的 VLAN（MAC Based VLAN） 2.基于子网的 VLAN（Subnet Based VLAN） 3.基于用户的 VLAN（User Based VLAN） 其间的差异，主要在于根据 OSI 参照模型哪一层的信息决定端口所属的 VLAN。
基于 MAC 地址的 VLAN，就是通过查询并记录端口所连计算机上网卡的 MAC 地址来 决定端口的所属。
假定有一个 MAC 地址“A”被交换机设定为属于 VLAN“10”，那么 不论 MAC 地址为“A”的这台计算机连在交换机哪个端口，该端口都会被划分到 VLAN10 中去。
计算机连在端口 1 时，端口 1 属于 VLAN10；而计算机连在端口 2 时，则是端口 2 属于 VLAN10。
由于是基于 MAC 地址决定所属 VLAN 的，因此可以理解为这是一种在 OSI 的第二层 设定访问链接的办法。
但是，基于 MAC 地址的 VLAN，在设定时必须调查所连接的所有计算机的 MAC 地址 并加以登录。
而且如果计算机交换了网卡，还是需要更改设定。
基于子网的 VLAN，则是通过所连计算机的 IP 地址，来决定端口所属 VLAN 的。
不 像基于 MAC 地址的 VLAN，即使计算机因为交换了网卡或是其他原因导致 MAC 地址改 变，只要它的 IP 地址不变，就仍可以加入原先设定的 VLAN
因此，与基于 MAC 地址的 VLAN 相比，能够更为简便地改变网络结构。
IP 地址是 OSI 参照模型中第三层的信息，所以我们可以理解为基于子网的 VLAN 是一种在 OSI 的 第三层设定访问链接的方法。
基于用户的 VLAN，则是根据交换机各端口所连的计算机上当前登录的用户，来决 定该端口属于哪个 VLAN。
这里的用户识别信息，一般是计算机操作系统登录的用户， 比如可以是 Windows 域中使用的用户名。
这些用户名信息，属于 OSI 第四层以上的信 息。
总的来说，决定端口所属 VLAN 时利用的信息在 OSI 中的层面越高，就越适于构建 灵活多变的网络。
访问链接的总结 综上所述，设定访问链接的手法有静态 VLAN 和动态 VLAN 两种，其中动态 VLAN 又 可以继续细分成几个小类。
其中基于子网的 VLAN 和基于用户的 VLAN 有可能是网络设备厂商使用独有的协议 实现的，不同厂商的设备之间互联有可能出现兼容性问题；因此在选择交换机时，一 定要注意事先确认。
下表总结了静态 VLAN 和动态 VLAN 的相关信息
。
