vlan的基础知识
vlan基础题考试
以下是15 道关于VLAN 基础的考试题目：1.VLAN 的主要作用是什么？A. 隔离广播域B. 提高网络带宽C. 增强网络安全性D. 以上都是2.以下关于VLAN 的描述，正确的是？A. VLAN 是一种物理上的网络划分方法B. VLAN 之间的通信需要通过路由器C. VLAN 可以跨越多个交换机D. 一个VLAN 可以包含多个IP 地址3.在VLAN 中，以下哪种设备可以转发不同VLAN 之间的流量？A. 二层交换机B. 三层交换机C. 路由器D. 集线器4.以下哪个命令可以创建VLAN？A. interface vlanB. vlan createC. vlan databaseD. vlan id5.在trunk 链路中，以下哪种封装协议可以支持不同VLAN 的通信？A. ISLB. 802.1qC. 802.1dD. 802.36.VLAN 标签的最大长度是？A. 4 字节B. 8 字节C. 12 字节D. 16 字节7.以下哪个命令可以查看交换机上的VLAN 信息？A. show vlanB. show interface vlanC. show trunkD. show port8.在802.1q 封装协议中，VLAN 标签位于数据帧的哪个位置？A. 帧头B. 帧尾C. 数据部分D. 不确定9.以下哪种VLAN 模式可以实现不同交换机上相同VLAN 之间的通信？A. 静态VLANB. 动态VLANC. 本地VLAND. 跨越VLAN10.在VLAN 中，以下哪个术语用于描述交换机之间的连接？A. trunkB. accessC. VLAND. port11.以下哪个命令可以将接口配置为trunk 模式？A. interface trunkB. interface switchport mode trunkC. interface port trunkD. interface ethernet trunk12.在trunk 链路中，以下哪个命令可以指定允许通过的VLAN？A. switchport trunk allowed vlanB. interface trunk allowed vlanC. port trunk allowed vlanD. vlan trunk allowed13.以下哪种设备可以用于VLAN 之间的路由？A. 路由器B. 交换机C. 集线器D. 防火墙14.在VLAN 中，以下哪个术语用于描述端口所属的VLAN？A. VLAN IDB. VLAN 名称C. VLAN 成员D. VLAN 地址15.以下哪个命令可以将接口加入指定的VLAN？A. interface vlanB. interface ethernet vlanC. interface port vlanD. interface switchport access vlan答案：1. A；2. C；3. C；4. B；5. B；6. A；7. A；8. A；9. D；10. A；11. B；12. A；13. A；14. C；15. D请注意，这些题目主要涉及VLAN 的基础知识，答案可能因不同的网络环境和设备而有所差异。
VLAN基础知识介绍
VLAN基础知识介绍VLAN（虚拟局域网）是一种在物理上互相连接的设备，可以根据逻辑上的属性划分成多个虚拟网络的技术。
VLAN可以提高网络的性能、可管理性和安全性，同时可以降低网络成本。
在企业网络中，VLAN常常被用来按照不同部门或功能来分割网络，同时可以有效地控制流量的传输和访问权限。
VLAN的基本概念1.VLAN标识符:VLAN标识符是一个用于区分不同VLAN的整数值，通常在1到4096之间。
不同VLAN使用不同的标识符来标识其所属的VLAN。
2.VLAN成员:VLAN成员是指被分配到一些VLAN中的设备或端口。
一个设备或端口可以是一个或多个VLAN的成员。
3.VLAN接口:VLAN接口是物理设备上的一个逻辑接口，用来连接不同的VLAN之间的通信。
通常交换机上的端口可以配置为不同的VLAN接口。
4.VLAN域:VLAN域是指一个包含一组VLAN的范围或区域。
不同VLAN可以属于同一个VLAN域，也可以不属于同一个VLAN域。
5.VLAN数据包:VLAN数据包是在网络中传输的数据包，其中包含了VLAN标识符信息，用来标识数据包所属的VLAN。
VLAN的类型1.静态VLAN:静态VLAN是一种基于端口或MAC地址分配的VLAN，管理员需要手动配置每个端口或设备所属的VLAN。
静态VLAN的管理较为复杂，但相对来说也更加安全和可靠。
2.动态VLAN:动态VLAN是一种根据具体情况自动划分的VLAN，通过协议或者特定策略实现VLAN的动态划分。
动态VLAN相对于静态VLAN来说更加适应网络变化和扩展。
3. 动态VLAN的实现方式包括VLAN Trunking、VLAN Tagging和VLAN Membership Policy Server（VMPS）等。
VLAN的优点1.增强网络安全性:通过VLAN可以将不同的部门或功能分隔开来，避免不同部门之间的通信，有效提高网络的安全性。
2.简化网络管理:VLAN可以将网络管理划分为多个逻辑区域，简化网络配置和维护，减少网络故障排查的难度。
VLAN基础知识介绍
•VLAN 技术背景：VLAN•••••••有效控制广播域范围•增强局域网的安全性•灵活构建虚拟工作组•简化网络管理•VLAN 优点：•将一个物理局域网在逻辑上划分成多个广播域•1 VLAN=1 广播域=1 子网•广播不会在VLAN 之间转发，而是被限制在各自的VLAN 中•不同VLAN 间的设备默认无法通讯，需要第三层设备才能实现互通•VLAN 概述：Virtual LAN ，虚拟局域网VLAN 范围：0~4095共4096个（0和4095为保留、1为默认）VLAN标签介绍：•IEEE 802.1q ：dot1q ，是VLAN 的正式标准，对Ethernet 帧格式进行了修改，在源 MAC 地址字段和协议类型字段之间加入4字节的 802.1q Tag•每台支持 802.1q 协议的交换机发送的数据包都会包含 VLAN ID，以指明交换机属于哪一个 VLAN。
因此，在一个 VLAN 交换网络中，以太网帧有以下两种形式： 有标记帧（tagged frame）加入了 4 字节 802.1q Tag 的帧 无标记帧（untagged frame）原始的、未加入 4字节 802.1q Tag 的帧 •Access Link接入链路用于连接主机和交换机的链路。
接入链路上传输的帧都是untagged帧。
Trunk Link干道/中继链路用于交换机间的互连或交换机与路由器之间的链路。
干道链路上传输的帧几乎都是t agged帧用于两端识别。
•VLAN链路类型：•即Port VLAN ID ，代表端口的缺省VLAN•X7系列交换机每个接口PVID=1••PVID：Access 接入端口用于连接主机收到数据后会添加VLAN Tag，VLAN ID和端口的PVID相同。
转发数据前会移除VLAN Tag。
VLAN 端口类型：Trunk 干道端口用于连接交换机或路由器如果该帧不包含Tag，将打上端口的PVID；•如果该帧包含Tag，则不改变。
VLAN基础知识
VLAN基础知识虚拟局域网（Virtual Local Area Network，简称VLAN）是一种将物理局域网划分为逻辑上相互隔离的虚拟网络的技术。
通过VLAN的划分，可以实现网络的灵活管理和安全隔离。
本文将介绍VLAN的基础知识，包括VLAN的概念、VLAN的优点以及VLAN的实现方法。
1. VLAN的概念VLAN是一种逻辑上的划分，它可以将一个物理局域网划分为多个虚拟的局域网。
在一个VLAN中的计算机之间可以自由地通信，而不需要受到其他VLAN的影响。
VLAN通过将不同的端口划分到不同的VLAN中来实现逻辑上的隔离。
2. VLAN的优点VLAN的划分可以带来多个优点：2.1 提高网络性能：将局域网划分为多个VLAN可以减少广播和碰撞域，提高网络性能和带宽的利用率。
2.2 提高网络安全性：VLAN可以实现不同VLAN之间的隔离，防止未经授权的访问和潜在的网络安全风险。
2.3 简化网络管理：VLAN的划分可以简化网络管理，管理员可以根据业务需求对VLAN进行灵活地配置和管理。
3. VLAN的实现方法VLAN的实现可以采用不同的方法，包括端口划分和标签划分。
3.1 端口划分（Port-Based VLAN）端口划分是将物理端口划分到不同的VLAN中。
通过在交换机上对端口进行配置，可以将不同端口划分到不同的VLAN中，实现不同VLAN之间的隔离。
端口划分是最简单、最常用的VLAN划分方法。
3.2 标签划分（Tag-Based VLAN）标签划分是通过在数据包中添加802.1Q VLAN标签来实现VLAN 的划分。
在这种方法中，交换机会为数据包添加一个VLAN标签，标记数据包所属的VLAN。
通过VLAN标签，交换机可以实现对数据包的转发和隔离。
4. VLAN的配置配置VLAN需要进行以下步骤：4.1 创建VLAN：在交换机上创建VLAN，并为每个VLAN分配一个唯一的VLAN ID。
4.2 配置端口：将不同的端口划分到不同的VLAN中。
什么是VLAN如何划分VLAN
什么是VLAN如何划分VLANVLAN（Virtual Local Area Network）是一种用于逻辑上划分网络设备的概念，通过将一个局域网划分为多个虚拟网络，可以将不同的设备划分到不同的逻辑网络中，实现安全隔离和更加灵活的网络管理。
VLAN的划分是基于不同的条件进行的，常见的划分方法包括端口基础的划分、MAC地址基础的划分、IP地址基础的划分和协议基础的划分。
下面将详细介绍这些划分方法。
1.端口基础的划分：在端口基础的划分中，VLAN是根据交换机的端口进行划分的。
每个端口可以属于一个固定的VLAN，所有连接到该端口的设备都属于同一个VLAN。
这种划分方法简单易用，但是不够灵活。
2.MAC地址基础的划分：在MAC地址基础的划分中，VLAN是根据设备的MAC地址进行划分的。
可以配置一个MAC地址范围来确定属于同一个VLAN的设备。
这种划分方法可以使设备在不同的端口上进行移动而不需要重新配置VLAN。
3.IP地址基础的划分：在IP地址基础的划分中，VLAN是根据设备的IP地址进行划分的。
每个IP地址范围可以确定一个VLAN。
这种划分方法适用于需要将设备按照IP地址进行管理和控制的网络。
4.协议基础的划分：在协议基础的划分中，VLAN是根据设备使用的协议进行划分的。
可以配置一个或多个协议来确定一个VLAN。
这种划分方法适用于需要根据具体的协议类型来进行网络管理和控制的场景。
除了上述的划分方法，还有一些其他的划分方式，如基于用户组的划分、基于应用程序的划分等。
不同的划分方法可以根据实际需求进行组合使用，以满足网络管理的各种要求。
划分VLAN可以带来许多优势，包括：1.安全隔离：通过将不同设备划分到不同的VLAN中，可以实现设备之间的安全隔离，减少潜在的安全风险。
2.灵活性：VLAN划分可以根据实际需要进行调整，可以随时增减VLAN的数量，更好地适应网络变化。
3.简化管理：通过划分VLAN，可以将网络设备按照逻辑进行组织，简化了网络管理和故障排除的工作。

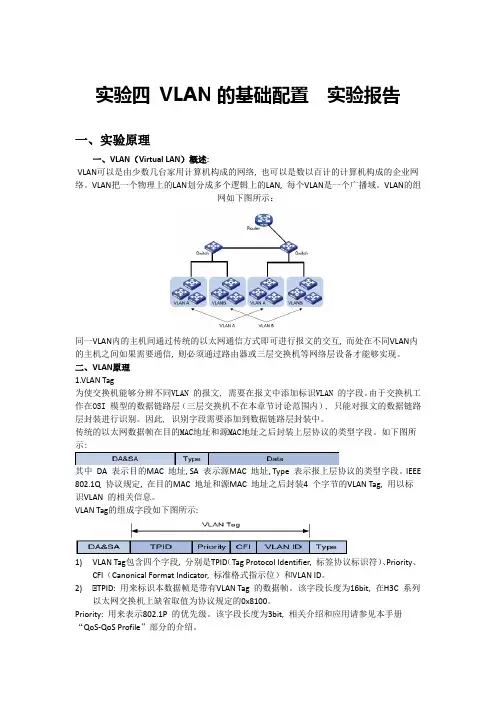

实验四 VLAN的基础配置 实验报告
实验四VLAN的基础配置实验报告一、实验原理一、VLAN（Virtual LAN）概述:VLAN可以是由少数几台家用计算机构成的网络, 也可以是数以百计的计算机构成的企业网络。
VLAN把一个物理上的LAN划分成多个逻辑上的LAN, 每个VLAN是一个广播域。
VLAN的组网如下图所示：同一VLAN内的主机间通过传统的以太网通信方式即可进行报文的交互, 而处在不同VLAN内的主机之间如果需要通信, 则必须通过路由器或三层交换机等网络层设备才能够实现。
二、VLAN原理1.VLAN Tag为使交换机能够分辨不同VLAN 的报文, 需要在报文中添加标识VLAN 的字段。
由于交换机工作在OSI 模型的数据链路层（三层交换机不在本章节讨论范围内）, 只能对报文的数据链路层封装进行识别。
因此, 识别字段需要添加到数据链路层封装中。
传统的以太网数据帧在目的MAC地址和源MAC地址之后封装上层协议的类型字段。
如下图所示:其中DA 表示目的MAC 地址, SA 表示源MAC 地址, Type 表示报上层协议的类型字段。
IEEE 802.1Q 协议规定, 在目的MAC 地址和源MAC 地址之后封装4 个字节的VLAN Tag, 用以标识VLAN 的相关信息。
VLAN Tag的组成字段如下图所示:1)VLAN Tag包含四个字段, 分别是TPID（Tag Protocol Identifier, 标签协议标识符）、Priority、CFI（Canonical Format Indicator, 标准格式指示位）和VLAN ID。
2) TPID: 用来标识本数据帧是带有VLAN Tag 的数据帧。
该字段长度为16bit, 在H3C 系列以太网交换机上缺省取值为协议规定的0x8100。
Priority: 用来表示802.1P 的优先级。
该字段长度为3bit, 相关介绍和应用请参见本手册“QoS-QoS Profile”部分的介绍。
网络基础与VLAN(共13张PPT)
WAN（Wide Area Network）
OSI参考模型层次结构
vSwitch
例如千兆以太网带宽为1000Mbps，万兆以太网为10000Mbps
MAN覆盖范围为中等规模，介于局域网和广域网之间，通常是在一个
LAN（Local Area NetHw3CoCrAkS ）CVK H3C CAS CVK
Trunk端口
通常指几千米以内的，可通过某种介质互联的计算机、打印机PV、ID:10,20
H3C CAS CVK
H3C CAS CVK
提供介质访问、链路管理等
云网络中VLAN的应用
计算机网络可分为局域网(LAN)、城域网(MAN)和广域网(WAN)
例如千兆以太网带宽为1000Mbps，万兆以太网为10000Mbps
设备发出的广播帧在广播域中传播，占用网络带宽，降低设备 性能。
二层交换机
PCD
用VLAN隔离广播
二层交换机
广播帧
VLAN1
VLAN2
PCA
PCB
PCC
PCD
二层交换机使用VLAN隔离广播，减小广播域范围。
1.VLAN的分类和实现方式
VLAN的分类和实现方式1 VLAN基础VLAN是英文Virtual Local Area Network的缩写, 即虚拟局域网。
一方面, VLAN建立在局域网交换机的基础之上；另一方面, VLAN是局域交换网的灵魂。
这是因为通过VLAN用户能方便地在网络中移动和快捷地组建宽带网络, 而无需改变任何硬件和通信线路。
这样, 网络管理员就能从逻辑上对用户和网络资源进行分配, 而无需考虑物理连接方式。
VLAN充分体现了现代网络技术的重要特征：高速、灵活、管理简便和扩展容易。
是否具有VLAN功能是衡量局域网交换机的一项重要指标。
网络的虚拟化是未来网络发展的潮流。
VLAN与普通局域网从原理上讲没有什么不同, 但从用户使用和网络管理的角度来看, VLAN与普通局域网最基本的差异体现在：VLAN并不局限于某一网络或物理范围, VLAN中的用户可以位于一个园区的任意位置, 甚至位于不同的国家。
1.1 描述VLANVlan是一种逻辑上的局域网, 如下图所示, 他可以将不同交换机, 不同地域的接口划分到一个虚拟的LAN中, 便于管理和维护, 同时划分vlan还可以隔离广播流量, 防止大型网络中多台机器广播影响性能对一个极大规模的未分配vlan的网络, 不明地址的单播帧和组播流量能在同一个广播域中畅通无阻, 例如下图, 图中, 是一个由5台二层交换机(交换机1～5)连接了大量客户机构成的网络。
假设这时, 计算机A需要与计算机B通信。
在基于以太网的通信中, 必须在数据帧中指定目标MAC地址才能正常通信, 因此计算机A必须先广播“ARP请求(ARP Request)信息”, 来尝试获取计算机B的MAC地址。
交换机1收到广播帧(ARP请求)后, 会将它转发给除接收端口外的其他所有端口, 也就是Flooding了。
接着, 交换机2收到广播帧后也会Flooding。
交换机3、4、5也还会Flooding。
最终ARP请求会被转发到同一网络中的所有客户机上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
vlan的基础知识
VLAN（Virtual Local Area Network，虚拟局域网）是一种将
局域网划分为逻辑上独立的多个虚拟网络的技术。
以下是VLAN的基础知识：
1. VLAN的定义：VLAN是一种逻辑上的划分，将大型局域网分成多个较小、安全性更好的虚拟子网。
在同一个物理网络中，可以有多个不同的VLAN，每个VLAN都可以拥有不同的网
络设置和安全策略。
2. VLAN的工作原理：VLAN通过在网络交换机上进行配置和管理来实现逻辑上的划分。
交换机可以将不同的端口分配给不同的VLAN，从而使得数据只能在同一个VLAN内进行通信。
不同的VLAN之间的通信可以通过交换机上的路由功能来实现。
3. VLAN的优势：
- 安全性：VLAN可以将敏感数据和设备与普通数据和设备隔离，提高网络的安全性。
- 灵活性：VLAN可以根据需求对网络进行灵活划分和重新配置，不需要改变物理网络结构。
- 性能：VLAN可以根据网络的负载情况将流量进行优化，提
高网络性能。
- 管理：VLAN可以简化网络管理，提高管理员的操作效率。
4. VLAN的类型：
- 标记VLAN（Tagged VLAN）：也称为Trunk VLAN，用于
连接交换机之间的端口，可同时传输多个VLAN的数据，需要在数据包中添加VLAN标签。
- 未标记VLAN（Untagged VLAN）：也称为Access VLAN，用于连接终端设备的端口，数据包不携带VLAN标签。
5. VLAN的划分方法：
- 基于端口的VLAN划分：根据端口将设备分配到不同的VLAN。
- 基于MAC地址的VLAN划分：根据设备的MAC地址将设备分配到不同的VLAN。
- 基于协议的VLAN划分：根据数据包的协议类型将数据包分配到不同的VLAN。
- 基于子网的VLAN划分：根据IP地址的子网划分将设备分配到不同的VLAN。
这些是VLAN的基本概念和知识，了解这些将有助于理解和配置VLAN网络。
