F708称重显示控制器使用说明书无锡市中阳机电设备有限公司目录一、简介二、特点三、技术参数四、外型尺寸五、插座引脚定义六、显示器及键盘七、操作八、一般故障的判断与处理九、附页一、简介●欢迎您选用F708系列称重控制器，请允许接受我们最真诚的谢意！●为了使您能够正确的使用好该仪表，充分发挥F708系列称重控制器的优良性能，避免由于操作、调试和维护保养方法不当而造成性能下降甚至引起严重故障。
敬请广大用户在定员上岗操作、调试和维护保养前，务必阅读本使用说明书，同时，严格要求我公司派出的技术服务人员在现场培训和交底过程中让用户清清楚楚，明明白白。
●我公司真诚希望广大用户对我们的技术服务工作进行监督，以更好的改进和完善我们的服务体系，并把零缺陷的质量和服务回赠给广大用户。
●不得擅自转载使用说明书的部分或全部内容。
将来如对使用说明书的内容扩充或修改时，不另文通知。
请以技术服务人员的技术培训为准。
二、特点●可用于所有电阻应变式测力与称重传感器;●可并联6只350Ω称重传感器;●双排17位高亮度绿色真空荧光显示器;●可选择显示毛重及净重;●内置看门狗电路，保证仪表工作可靠;●国内最先采用高性能32位微处理器控制，运算控制速度快，可多任务操作;●自动零位跟踪功能;●轻触式按键自动去皮;●可以分别存储10个包装规格的控制参数;●显示分辨率最大为 1/50000;● A/D转换速率为 200次/秒;●具有自我诊断功能，调试的控制参数能自我恢复功能;●具有手动检测功能;● 11路光电隔离输入，17路光电隔离输出;●具有D/A模拟量输出直接控制变频器功能;●标准 RS232 或 RS485 资料输出接口;●具有MODBUS，HOST多种通信协议;●提前量自动修正功能;●欠量自动补偿功能;●可以分别累计当班产量、当班批次、总产量、总批次;●内有多套程序可供选择使用;●具有独特的模拟滤波器，能够较好的抑制来自秤体振动的误差。
F701仪表使用说明1

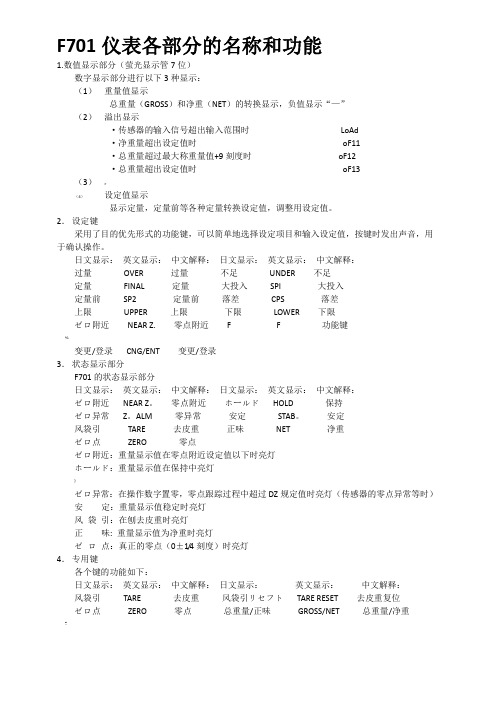

F701仪表各部分的名称和功能1.数值显示部分（萤光显示管7位）数字显示部分进行以下3种显示：（1）重量值显示总重量（GROSS）和净重（NET）的转换显示，负值显示“—”（2）溢出显示·传感器的输入信号超出输入范围时LoAd·净重量超出设定值时oF11·总重量超过最大称重量值+9刻度时oF12·总重量超出设定值时oF13（3）>（4）设定值显示显示定量，定量前等各种定量转换设定值，调整用设定值。
