大气压力计检定装置的研制

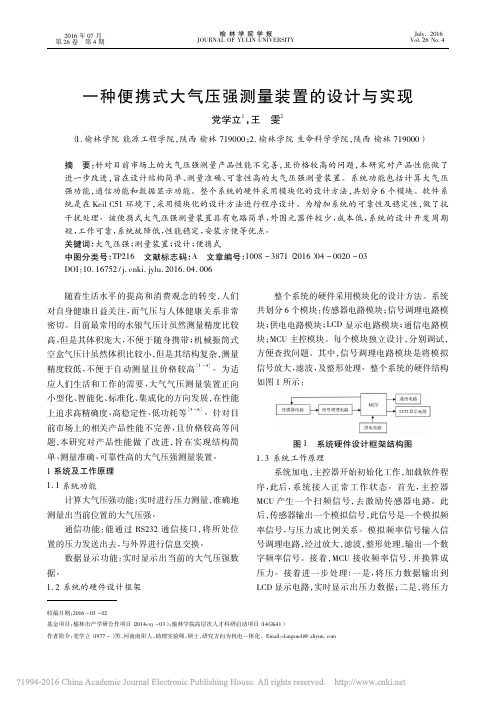

一种便携式大气压强测量装置的设计与实现_党学立
通信功能： 能通过 ＲS232 通信接口，将所处位 置的压力发送出去，与外界进行信息交换。
数据显示功能： 实时显示出当前的大气压强数 据。 1． 2 系统的硬件设计框架
整个系统的硬件采用模块化的设计方法。系统 共划分 6 个模块： 传感器电路模块； 信号调理电路模 块； 供电电路模块； LCD 显示电路模块； 通信电路模 块； MCU 主控模块。每个模块独立设计，分别调试， 方便查找问题。其中，信号调理电路模块是将模拟 信号放大，滤波，及整形处理。整个系统的硬件结构 如图 1 所示：
2． 2 软件的抗干扰技术 本设计在抗干扰方面做了一些处理，目的是为
了增加系统的可靠性，及稳定性。例如，增加了看门 狗程序，冗余程序，延时程序，经调试，系统程序跑飞 得到改善。 3 关键技术
信号调理电路： 采用多级滤波处理，逐级处理； 放大器采用 OPA820，具有 800MHZ 的带宽； 输入噪 声电压很低，单位增益稳定； 供电方便，采用单电源 供电； 采用方便的接口变换形式，改变数字量输入输 出的电平和信号形式，改变模拟量输入输出的电压 范围等； 设置隔离电路，保护电路； 考虑扩展性，方便 今后测量及扩展的需要。
随着生活水平的提高和消费观念的转变，人们 对自身健康日益关注，而气压与人体健康关系非常 密切。目前最常用的水银气压计虽然测量精度比较 高，但是其体积庞大，不便于随身携带； 机械振筒式 空盒气压计虽然体积比较小，但是其结构复杂，测量 精度较低，不便于自动测量且价格较高［1 － 4］。为适 应人们生活和工作的需要，大气气压测量装置正向 小型化、智能化、标准化、集成化的方向发展，在性能 上追求高精确度、高稳定性、低功耗等［5 － 6］。针对目 前市场上的相关产品性能不完善，且价格较高等问 题，本研究 对 产 品 性 能 做 了 改 进，旨 在 实 现 结 构 简 单、测量准确、可靠性高的大气压强测量装置。 1 系统及工作原理 1． 1 系统功能
大气压力二等标准装置不确定度测试和评定
２ １ Ａ 类 标 准 不 确 定 度 的测 试 和 计 算 ．
气压 标 准 值 由 ７ １ ０ ０型 石 英 巴 登 管 压力 控 制 仪 提 供 。 测 试 时 ， 将 标 准 器 （ ４ — ６ 应 ７ ０１Ｂ 型或 Ｘ ０ ＥＹ ４型 ） ７ １ 与 ０ ０型 石 英 巴登 管 压 力 控 制 仪 并 联 于 压 力 系 统 中 ， 精 调 气 源 调 整 用 压力 。使 石 英 巴 登 管 压 力 控 制 仪 处 于 测 量状 态 ， 预 热 和 抽 气 调 零 。 先
由 ７ ０ １ Ｂ 型 组 成 的 系 统 ， １ １ ． ５ ８ ０ ６ ０ ｈ ａ三 个 测 试 点 ； Ｘ Ｙ０ ４ —６ 取 ０ ３ ２ ， ０ ，０ Ｐ 由 Ｅ ４型 组 成 的系 统 ， １ １ ．５，０ ，０ Ｐ 取 ０ ３ ２ ５ ０ １０ ｈ ａ三 个 测试 点 。
维普资讯
趋 势 的一 对 读 数 。
首 先 计 算 每 次 读 数 石 英 巴登 管 压 力 控 制 仪 与 被 测 标 准 器 （ ４ ．６ 型 或 Ｘ Ｙ０ 型 ） ７ ０１Ｂ Ｅ ４ 之 间 的差 值 。用 下 式 计 算 Ａ 类 标 准 不 确 定 度 分 量 “ ： Ａ
Ｕ Ａ 式 中 ： 为 各 测 试 点 的差 值 ； 为 所 有 测 试 点 差 值 的平 均 值 。 三 ２ ２ Ｂ类 标 准 不 确 定 的 评 定 ．
２ ２ １ 标 准 器 的误 差 ．．
（） １
根 据 技 术 指 标 的 要 求 ，４ ．６ ７ ０ １ １ 的 最 大 允 许 误 差 为 ±０． Ｐ ， 为 正 态 分 布 ， ３型 １ｈ ａ 设 取
ｋ＝２， 准 不 确 定 度 “ 为 ０．５ Ｐ 。ＸＥ ４型 的最 大 允 许 误 差 为 ±０ ２ ｈ ａ 用 同 样 标 Ｂ ０ ０ｈ ａ Ｙ０ ． Ｐ ，
大气压力计检定装置的研制
大气压力计检定装置的研制作者：董新宇蒋君杰杜寅飞来源：《科技创新与应用》2017年第02期摘要：随着科技发展，大气压力的监测工作在气象、军事、科研等行业具有重要位置。
所以需要对大气压检测装置进行检定，以保证其测量数值准确可靠。
文章设计了一套能够对各类大气压检测装置进行溯源的检定装置。
关键词：大气压；计量检定；研究前言大气压强，简称大气压或气压，是指大气对浸在它里面的物体产生的压强。
1643年，意大利科学家托里拆利将一根一米长的玻璃细管注满水银倒置在盛有水银的水槽中，发现水银柱下降到760毫米后就不再下降，于是推测出大气的压强相当于这760毫米水银柱产生的压强，这是人类首次对大气压有了直观的认识。
随着社会的不断发展，人们对事物的理解不断更新，发现大气压在石油化工、医疗卫生、航天航空等重要领域起着关键的作用。
于是生产用来监测大气压的仪器逐渐兴起，主要为空盒气压表和数字大气压力计，此类仪器能够广泛适用于气象、科研、军事、体育等领域测量或标定大气压。
本装置的研究是用于对此类大气压力计计量检定工作的需要[1]，有效提高气象部门气压计计量检定工作的质量和效率而进行的研制，将检定工作数字化、自动化，提高检定工作的准确性和可靠性。
1 系统组成该大气压力计检定装置主要由工控机、压力自动控制器、气压标准器和气泵等部件组成，并与检定工作箱配套使用，可对不同类型的空盒气压表和数字压力计进行计量检定。
压力自动控制器[2]：在检定过程中根据检定程序设置对压力变化率和检定压力点进行精确调整、控制。
另外，操作人员根据实际工作需要，还可手动对压力自动控制器的控制压力点和压力变化率进行设置。
工控机：操作人员在根据程序设置进行检定时，对压力计自动控制器进行自动控制，同时对受检氧气仪表的检定数据进行采集、记录和处理，并根据检定需要为用户提供最终的检定结果。
气泵：分为正压源和负压源两部分。
由于大气压力计测量范围一般为（300～1200）hPa，实际大气压力值一般为1000hPa左右，当检定点低于实际大气压力值时负压源进行工作，当检定点高于实际大气压力值时正压源进行工作[3]。
一种压力校验装置系统专利设计方法
一种压力校验装置系统专利设计方法
一种压力校验装置系统的专利设计方法可以按照以下步骤进行：
1. 确定设计目标：首先，明确压力校验装置系统的主要功能和设计目标。
这可能包括精确测量压力、提供稳定的压力源、易于操作和校准等。
2. 收集相关专利文献：对已经存在的相关专利进行检索和分析，了解现有技术的优缺点，以便在新的设计中避免这些问题。
3. 设计装置结构：基于设计目标和现有技术的分析，开始设计压力校验装置的结构。
这可能包括压力传感器、校准器、数据采集和处理单元等关键部件的设计。
4. 绘制图纸：详细绘制装置的各个部件和整体结构，包括详细的尺寸、材料、连接方式等。
图纸应该清晰地展示装置的组装和操作方式。
5. 撰写专利申请书：根据设计目标和图纸，撰写专利申请书。
申请书应该包括技术领域、技术问题、技术方案、实施方式和效果等部分，并附上必要的图纸。
6. 提交专利申请：将申请书提交给相关专利局，并按照要求支付申请费用。
7. 审查与修改：在收到专利局的审查意见后，根据需要进行修改和补充，以提高专利申请的成功率。
8. 获得专利授权：如果专利申请被批准，将获得专利授权，成为该项技术的合法所有者。
以上是一种通用的专利设计方法，具体实施时可能需要根据实际情况进行调整。
在整个过程中，建议寻求专业律师或专利代理人的帮助，以确保专利申请的准确性和有效性。
一种大气压力计校准用密封装置[实用新型专利]
![一种大气压力计校准用密封装置[实用新型专利]](https://img.taocdn.com/s3/m/e6dffb82011ca300a7c390dd.png)
专利名称：一种大气压力计校准用密封装置专利类型：实用新型专利
发明人：徐军,朱波,陈伟
申请号：CN201320613169.5
申请日：20130930
公开号：CN203490029U
公开日：
20140319
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种大气压力计校准用密封装置，它包括腔体（1），其特征在于：腔体（1）的柱沿（6）上紧固密封有可视盖板（2），腔体（1）外壁上有连接头（4）；解决了现有大气压力计校准用密封装置一般与大气压力计校准装置所配套，价格昂贵，且必须与校准装置配套使用，不能与其它现有设备进行组配进行大气压力计的校准，导致的大多计量部门都不具备对大气压力计进行校准的能力，造成大气压力计校准难以普及等问题。
申请人：贵州航天计量测试技术研究所
地址：550009 贵州省贵阳市小河区红河路7号
国籍：CN
代理机构：贵阳中新专利商标事务所
代理人：吴无惧
更多信息请下载全文后查看。
气控压力表检定装置的制作
表1μm 序 号周节累积误差ΔF P周节偏差Δf pt1234512345测量结果本测量方法14131919221018712111291215515万能测齿仪15162013171915118181071363 试验验证将五件不同的齿轮用本方法测量后,再送外单位用万能测齿仪检测,其结果如表1。
上述测量结果表明,两种方法测量结果之差均未超过7级精度齿轮允许误差的三分之一,故本测量方法可用于直径不大于120mm的7级精度以下齿轮周节偏差Δf pt和周节累积误差ΔF p的检测。

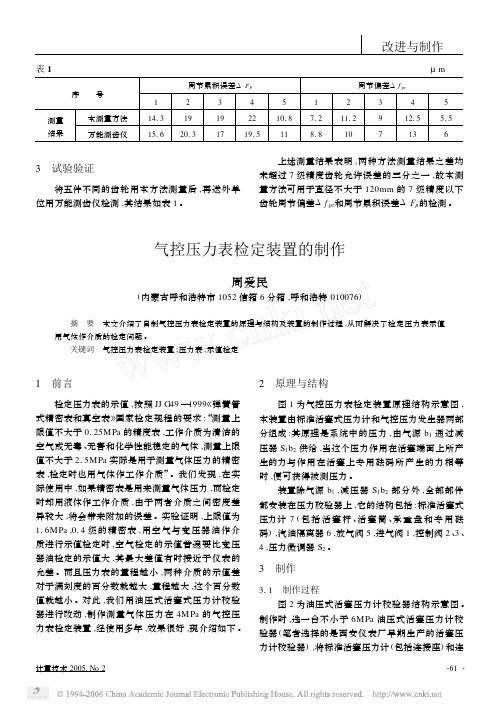

气控压力表检定装置的制作周爱民(内蒙古呼和浩特市1052信箱6分箱,呼和浩特010076) 摘 要 本文介绍了自制气控压力表检定装置的原理与结构及装置的制作过程,从而解决了检定压力表示值用气体作介质的检定问题。
