BY-2003P数字大气压力表作业指导书
压力表作业指导书
压力表作业指导书简介压力表是一种测定流体压力的设备。
通常被应用于各种工业领域，如石油、化工、电力、造纸等。
本文将指导读者如何正确地使用压力表。
步骤步骤一：准备器材在开始使用之前，需要准备以下器材：•压力表•测量管道（或其他需要测量的设备）•设备接头（如果需要）步骤二：连接压力表将压力表与测量管道连接。
如果需要使用接头，将其连接到管道上。
确保连接部位没有漏气现象。
步骤三：校验压力表在使用前进行压力表校验是非常重要的。
如果校验不正确，将会影响测量结果。
校验方法如下：1.在压力表被固定的前提下，用滑动游标调零，让压力表示零压力。
如果校验时需要进行调整，请参照压力表说明书调整。
2.使用已知压力源（例如压力标准器）测量校验等级。
3.比较压力表的读数和压力标准器的读数。
如果两者之间有差异，请根据说明书进行调整。
步骤四：测量压力使用压力表测量压力。
具体方法如下：1.打开压力表读数，观察压力表读数是否正常。
2.等待压力表读数达到平衡状态。
3.确认读数并记录下来。
步骤五：清洁与保养在使用完毕后，请将压力表从测量管道上拆下来，并清洗干净。
如果长时间不使用，请将压力表存放在专用的保养箱中。
此外，如果需要更换零件，请遵循说明书上的指示进行操作。
注意事项以下几点需要引起注意：•压力表必须经过正确的校验后才能使用。
•使用前，请确保所有连接部位都没有漏气现象。
•压力表必须被放置在平稳的表面上。
•在读数时，请注意不要拉扯或挤压压力表。
•不要使用压力表超过其额定压力范围。
•不要将压力表暴露在高温、高湿或强光照射下。
•压力表的清洁和保养非常重要。
请根据说明书进行操作。
•在使用或保养期间，请勿随意拆卸或更换零件。
总结使用压力表必须仔细进行操作。
正确地校验和使用，以及适当地清洁和保养，将可以确保测量结果的准确性和设备的寿命。
如果需要更多的帮助，建议参照压力表说明书进行操作。
压力表作业指导书

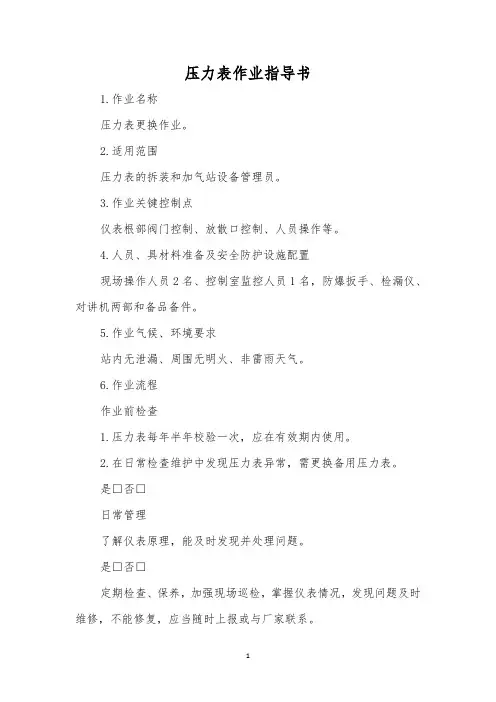

压力表作业指导书1.作业名称压力表更换作业。
2.适用范围压力表的拆装和加气站设备管理员。
3.作业关键控制点仪表根部阀门控制、放散口控制、人员操作等。
4.人员、具材料准备及安全防护设施配置现场操作人员2名、控制室监控人员1名，防爆扳手、检漏仪、对讲机两部和备品备件。
5.作业气候、环境要求站内无泄漏、周围无明火、非雷雨天气。
6.作业流程作业前检查1.压力表每年半年校验一次，应在有效期内使用。
2.在日常检查维护中发现压力表异常，需更换备用压力表。
是□否□日常管理了解仪表原理，能及时发现并处理问题。
是□否□定期检查、保养，加强现场巡检，掌握仪表情况，发现问题及时维修，不能修复，应当随时上报或与厂家联系。
定期校验，保证在有效期内使用是□否□作业选择1.压力表的拆装是□否□2.温度表的拆装是□否□压力表拆装1.拆卸压力表，关闭压力表下端阀门，放散后，缓慢、平稳拧下压力表。
是□否□2.确认压力表下端阀门无内、外漏后，用胶带密封出气口防止杂物进入，拆卸压力表作业完成。
是□否□3.安装压力表，，检查安装口无杂物，选择相对应的校验后的压力表。
是□否□4.缓慢、平稳拧紧压力表，打开正下端阀门，检漏合格之后，观察压力表数值，安装压力表作业完成。
是□否□5.与自动显示数值对比，数值一致压力表安装作业结束。
7.安全注意事项和应急措施7.1每年有策略，有方案校验安全阀，有备用品，如果没有足够的合格安全阀备用，在校验时应首先保证生产安全，可以分多次校验。
7.2安全阀铅封应受到保护，严禁人为破坏。
发现铅封损坏，应当随时上报，等待处理。
7.3操作过程当中根部阀出现泄漏，应当及时封堵。
7.4拆安全阀先放空压力，保证无残液和压力。
压力试验作业指导书
压力试验作业指导书压力试验作业指导书1 通用规定1.1 试验介质：未受污染的洁净液体，一般为≮5℃的洁净水。
当用于奥氏体不锈钢管或阀门试压时，水的氯离子含量＜25*10-6。
1.2 参试人员：施工单位组织，建设单位、生产单位（使用单位）、监察部门人员参加。
1.3 试压设备：打压泵（管道）、试验台（阀门）、压力表2块（精度不低于1.5级、P L＝[1.5～2]Ps）、温度计。
1.4 试验区：气压试验应划定禁区，无关人员不得入内。
1.5 试压条件：1.5.1 管道及支吊架安装完毕（未涂漆、绝热），安装质量合格。
1.5.2 焊缝检验合格（未涂漆、绝热）。
1.5.3 管道上的膨胀节巳设置了临时约束。
1.5.4 安装了高点排空、低点放尽阀门。
4.5.5 待试管道与无关系统、安全阀、爆破板、仪表元件等已经隔离（盲板）。
1.5.6 对输送剧毒介质管道、P?10MPa的管道，下列资料巳经复查：――――管道组成件的质量证明书；――――管道组成件的检、试验报告；――――管子加工记录；――――焊接检验及热处理记录；――――设计修改及材料代用文件（如有）。
1.5.7环境温度：≮5℃。
1.6试验方案巳经批准。
2 工业管道2.1 承受内压的地上钢管及有色金属管道试验压力Ps＝1.5P，埋地钢管Ps＝1.5P且≮0.4MPa。
2.2 当管道与设备作为一个系统试验，Ps（管）?Ps（设）时，按Ps(管)试验；Ps（管）＞Ps（设）时，经建设单位同意可按Ps（设）试验。
2.3 承受内压的埋地铸铁管，当P?0.5MPa时，Ps＝2P；当P＞0.5MP时，Ps＝P+0.5 MPa。
2.4 承受外压的管道，Ps＝1.5* P内-P外，且?0.2MPa。
2.5 夹套内管：Ps＝1.5*（P内、P外）高者；外管：Ps＝1.5P。
2.6 真空系统压力试验合格后，应进行24h真空度试验，增压率≯5%。
3 城市热力管道3.1 城市热力管道应进行分段试验和总体试验。
仪器仪表精品资料：压力仪表安装作业指导书
压力/差压仪表的安装作业指导书1 编制依据及适用范围1.1 编制目的为贯彻实施公司质量管理体系，加强机电工程分公司施工质量管理工作，提高管理水平和服务质量，为了使在施工安装时形成规范化、程序化，提高工作效率。
依据公司质量管理体系文件和石油化工建设的有关标准规范，特编写机电工程分公司自控专业施工用作业指导书。
机电工程分公司自控工程施工的工程主要内容包括仪表单体校验、保护管安装、引压线及伴热线安装、桥架及电缆敷设、现场仪表安装、DCS系统安装及调试、系统联校、报警联锁试验等。
1.2 编制依据本施工作业指导书依据有关施工现行规范、仪表工手册及多年施工经验等编制而成。
GB50093-2002 《自动化仪表工程施工及验收规范》SH/T3521-2007 《石油化工仪表工程施工技术规程》GB50131-2007 《自动化仪表工程施工质量验收规范》SY4205-2007 《石油天然气建设工程施工质量验收规范自动化仪表工程》GB50484-2008 《石油化工建设工程施工安全技术规范》- 0 -GB/T50430-2007 《工程建设施工企业质量管理规范》《仪表工手册》乐嘉谦（主编）1.3 适用范围本作业指导书适用于中国石油天然气第七建设公司承揽工程中的自控专业中压力、差压仪表的安装及伴热管线安装相关方面等内容的安装施工。
2 作业内容及流程2.1 压力、差压仪表的安装2.1.1 压力测量方法的分类测量压力和真空度的仪表很多，压力检测仪表常用的测压方法有三种。
1．液柱测压法根据流体静力学原理，将被测压力转换成液柱高度进行测量，有U形管压力计、单管压力计、斜管压力计等。
其结构简单、使用方便，精度较低，测量范围较窄，常用来就地指示低压或真空度。
- 1 -2．弹性测压法根据弹性变形的原理，将被测压力转换成弹性元件变形的位移进行测量。
有弹簧管压力计、波纹管压力计及膜片式压力计等。
其结构简单，价格低廉，工作可靠，使用方便。
校验压力表操作规程作业指导书样本
校验压力表操作规程作业指导书样本HSE控制：介质组成：变压器油介质危害：易燃易爆，有毒。
管理控制：持卡操作；操作人员必须经过专门培训，严格遵守操作规程。
工程控制：先泄压后拆表。
个人防护：劳保着装、戴护目镜特殊危险：无工艺物料：万用表，小起子，绝缘胶布，操作卡，防爆对讲机,防爆板手，尖嘴钳，大布,喷壶操作过程中可能产生的危害及相关控制措施一、使用范围及编制依据使用范围：本规程是用来规范和指导现场生产操作的指导性文件，以保证安全的校验压力表。
本规程适合站内所有压力表的校验。
编制依据：压力表校验台说明书。
再培训对象及周期：对象为所有自动化操作人员，再培训周期为1年。
二、操作规程1.1.准备工具：压力校验器、精密压力表、起针器、螺丝刀、剪刀、铅封钳和铅封、硅油、药棉、压力表检定记录本；1.2.检查标准表量程，标准表标签是否在有效期内，检查和调整校验器，观察检定室温、湿度；1.3.将标准表和被检表装在校验仪上，检查和调整校验器，排除油路中的空气，使各部位作用良好；1.4.确定检定室温、湿度达到检定规程要求，填入"压力表检定记录"；1.5.外观检查：压力表的零部件装配应牢固、无松动现象分度盘上应有如下标志：制造单位或商标、计量单位和数字、计量器具制造许可证标志、准确度等级、出厂编码；表玻璃应无色透明、不应有妨碍读数的缺陷和损伤、分度盘应平整光洁，各标志应清晰可辨、指针指示端应能覆盖最短分度线长度的1/3－2/3；指针指示端的宽度应不大于分度线的宽度,并在"压力表检定记录"上记录检查结果；1.6.零位检查: 带有止销的压力表，在无压力或真空时，指针应紧靠止销；没有止销的压力表，在无压力或真空时，指针应位于零位标志内，零位标志不超过其允许误差绝对值的2倍,并在"压力表检定记录"上记录检查结果；1.7.对压力表示值检定按标有数字的分度线依次升压进行；1.8.检定时,逐渐平稳地升压,至标准表指针指准相应分度线时,读取被检表表示值。
数字压力计检定作业指导书
数字压力计检定作业指导书一、目的为保障国家计量单位制的统一和量值的准确可靠，以有效的措施来控制影响检测质量的各种因素，确保检测质量，为客户提供可靠数据，出具符合国家标准、准确无误的证书，制定本作业指导书。
二、适用范围适用于（-0.1~250）MPa的数字压力计（以下简称压力计）的首次检定、后续检定和使用中检验。
三、责任3.1正确使用计量标准并负责维护、保养，使其保持良好的技术状态。
3.2执行计量技术法规，进行计量检定工作。
3.3保证计量检定的原始数据和有关技术资料的完整、真实。
四、引用文件4.1 JJG875-2005《数字压力计检定规程》4.2 压力表校验器使用说明书压力表检定台五、检定条件5.1环境条件5.1.1环境温度：0.1级及以上的压力计（20±2）℃；0.2级及以下的压力计（20±5）℃；相对湿度：不大于85%；5.1.2标准器和被检压力计所处的附近应无明显的机械振动和外磁场。
5.1.3标准器和被检压力计周围除地磁场外。
六、检定项目与方法数字压力计首次检定、后续检定和使用中检验的检定项目详见规程中5.2项表2要求。
6.1外观检查6.1.1新制造的压力计的结构应坚固，外露件的镀层、涂层应光洁，不应有剥脱、划痕。
开关、旋(按)钮等功能键及接(插)件应完好牢固。
使用中和修理后的压力计不应有影响其计量性能的缺损6.1.2压力计的铭牌上或适当位置上应标明产品名称、型号、规格、测量范围、准确度等级、制造单位(商标)、出厂编号、制造年月、制造计量器具许可证的标记(编号)等信息，并清晰可辨。
6.1.3用于差压测量的压力计压力输入端口处应有高压(H)、低压(L)的标志。
6.1.4用于绝压测量的压力计应有绝压的标志或符号。
6.1.5给被检仪器通电，观察数字显示是否笔画齐全，不出现缺笔画的现象。
6.2绝缘电阻检定断开电源，使压力计的电源开关置于接通状态，用绝缘电阻表测量电源端子与机壳之间的绝缘电阻。
BY-2003P数字压力计操作规程
BY-2003P数字压力计操作规程
1.目的
规范BY-2003P数字大气压力表的操作规程，正确使用仪器，保证检测工作顺利进行、操作人员人身安全和设备安全。
2.适用范围
适用于BY-2003P数字大气压力表的操作。
3.职责
3.1操作人员：
严格按本操作规程使用仪器，确保本设备的安全，正常运行，作好使用登记；定期参与仪器的期间核查，做好记录。
3.2管理人员：
负责监督仪器操作是否符合规程，对设备进行日常管理和定期维护，作好记录；当设备出现无法排除的故障时，应作好记录，并及时向检测室负责人汇报，联系维修；定期参与仪器的期间核查，做好记录。
3.3公共卫生健康危害因素控制科负责人：
监督设备的安全正常运行，配合质控科组织的每年设备校准/检定工作；监督设备的期间核查。
4.操作步骤
4.1将气压表暴漏在大气中，保持气路通畅，按下开/关（ON/OFF)键接通电源，显示窗口显示的数字表当前大气压力值；
4.2按下功能键（Function）键，可以切换当前温度值，摄氏度表示，再下大气压键（OR)键可返回到测量大气压的状态。
4.3测量后按下开/关（ON/OFF)键关闭电源。
CDC卫生标准管理办法及参考仪器配置
国家职业卫生标准管理办法中华人民共和国卫生部令第20号《国家职业卫生标准管理办法》已于2002年3月15日经卫生部部务会讨论通过，现予发布，自2002年5月1日起施行。
部长张文康二○○二年三月二十八日国家职业卫生标准管理办法第一条为加强国家职业卫生标准的管理，根据《中华人民共和国职业病防治法》(以下简称《职业病防治法》）,制定本办法。
第二条对下列需要在全国范围内统一的技术要求，须制定国家职业卫生标准：(一）职业卫生专业基础标准；(二)工作场所作业条件卫生标准；（三)工业毒物、生产性粉尘、物理因素职业接触限值;（四）职业病诊断标准；(五）职业照射放射防护标准;(六)职业防护用品卫生标准；(七）职业危害防护导则;（八）劳动生理卫生、工效学标准；（九）职业性危害因素检测、检验方法。
第三条本办法适用于国家职业卫生标准的立项、起草、审查、公布、复审和解释。
第四条卫生部主管国家职业卫生标准工作；卫生部委托办事机构，承担国家职业卫生标准的日常管理工作;由卫生部聘请有关技术专家组成全国卫生标准技术委员会，负责国家职业卫生标准的技术审查工作。
第五条国家职业卫生标准制定的原则：（一）符合国家有关法律、法规和方针、政策，满足职业卫生管理工作的需要；（二)体现科学性和先进性，注重可操作性；（三）在充分考虑我国国情的基础上，积极采用国际通用标准;(四）逐步实现体系化，保持标准的完整性和有机联系.第六条国家职业卫生标准分为强制性标准和推荐性标准.强制性标准分为全文强制和条文强制两种形式。
强制性标准包括:（一）工作场所作业条件的卫生标准；（二）工业毒物、生产性粉尘、物理因素职业接触限值;(三）职业病诊断标准；(四)职业照射放射防护标准；(五）职业防护用品卫生标准。
其他标准为推荐性标准。
第七条任何单位和个人可向卫生部标准办事机构提出制定国家职业卫生标准立项的建议。
建议内容包括：标准名称、制定标准的目的、主要技术内容和国内外主要情况说明等。
压力表作业指导书
压力表作业指导书一、概述压力表用于液体、气体与蒸气压力的测量。
压力表的工作原理是弹簧管在压力作用下，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给指示装置，再由指针在刻有法定计量单位的分度盘上指出被测压力量值。
二、测量范围压力表适用于测量范围上限为（-0.1~1000）MPa系列弹簧管式一般压力表、压力真空表和真空表的首次检定、后续检定和使用中检验三、环境要求环境温度: （20±5）℃环境相对湿度: 不大于85%环境压力: 大气压衡温时间: 2h技术要求压力表按其所测介质不同，在压力表上应有规定的色标，并注明特殊介质的名称。
氧气表还必须标以红色“禁油”字样。
指针指示端应能覆盖最短分度线长度的1/3-2/3.指针指示端的宽度应不大于分度线的宽度四、检定项目与方法1．外观检查1）压力表的零部件装配应牢固、无松动现象。
2）压力表装有安全孔，安全孔上须有防尘装置。
3）表玻璃应无色透明，不应有妨碍读数的缺陷和损伤。
4）分度盘应平整光洁，各标志应清晰可辨。
5）指针指示端的宽度应不大于分度线的宽度。
2．零位检查1）带有止销的压力表，在无压力时，指针应紧靠止销，“缩格”应不得超过下表规定的允许误差绝对值2）没有止销的压力表，在无压力时，指针应位于零位标志内，零位标志应不超过下表规定的允许误差绝对值的2倍。
3．示值检定压力表的示值检定按标有数字的分度线进行。
检定时逐渐平稳地升压（或降压），当示值达到测量上限后，切断压力源，耐压3min，然后按原检定点平稳的降压（或升压）倒序回检。
注：①标准仪器与压力表使用液体为工作介质时，它们的受压点应基本上在同一水平面上。
如不在同一水平面上，应考虑由液体高度差所产生的压力误差。
②压力表的示值应按分度值的1/5估读。
1）示值误差对每一检定点，在升压（或降压）和降压（或升压）检定时，轻敲表壳前、后的示值与标准示值之差均应不大于下表允许误差要求。
2）回程误差对同一检定点，在升压（或降压）和降压（或升压）检定时，轻敲表壳后的示值之差应不大于下表允许误差绝对值。
压力表校准作业指导书 英文
压力表校准作业指导书英文The calibration operation manual for pressure gauges is an essential document that provides detailed instructions for the proper calibration of pressure gauges. This manual typically includes information on the equipment and tools required for calibration, step-by-step procedures for the calibration process, safety precautions, troubleshooting guidelines, and record-keeping requirements. It also outlines the standards and regulations that need to be followed during the calibration process.The calibration operation manual for pressure gauges is crucial for ensuring the accuracy and reliability of pressure measurements. It serves as a guide for technicians and engineers involved in the calibration process, helping them to perform the task accurately and efficiently. Additionally, the manual may also include information on the periodicity of calibration, maintenance of calibration equipment, and the traceability of measurements to national or international standards.In summary, the calibration operation manual for pressure gauges is a comprehensive document that plays a vital role in maintaining the accuracy of pressure measurements. It provides detailed guidance for the calibration process, ensuring that pressure gauges are calibrated correctly and in compliance with relevant standards and regulations.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 目的
规范BY-2003P数字大气压力表的操作规程，正确使用仪器，保证检测工作顺利进行、操作人员人身安全和设备安全。
2. 适用范围
适用于BY-2003P数字大气压力表的操作。
3. 职责
3.1 操作人员：严格按本操作规程使用仪器，确保本设备的安全，正常运行，作好使用登记；定期参与仪器的期间核查，做好记录。
3.2 管理人员：负责监督仪器操作是否符合规程，对设备进行日常管理和定期维护，作好记录；当设备出现无法排除的故障时，应作好记录，并及时向检测室负责人汇报，联系维修；定期参与仪器的期间核查，做好记录。
3.3 公共卫生健康危害因素控制科负责人：监督设备的安全正常运行，配合质控科组织的每年设备校准/检定工作；监督设备的期间核查。
4.操作步骤
4.1 将气压表暴漏在大气中，保持气路通畅，按下开/关（ON/OFF)键接通电源，显示窗口显示的数字表当前大气压力值；
4.2 按下功能键（Function）键，可以切换当前温度值，摄氏度表示，再下大气压键（OR)键可返回到测量大气压的状态。
4.3 测量后按下开/关（ON/OFF)键关闭电源。
5.技术参数
量程30～110 Kpa
精度0.5% FS
分辨率0.1 Kpa
温度测量范围-20～125℃/±0.5℃
工作环境温度：-20～50℃湿度：≤80‰RH
工作电源9V电池
外形尺寸
140×76×31 mm 显示屏
三位半液晶显示屏 重 量
约190克（包括电池）
1标准大气压（atm ） 760mmHg(毫米汞柱) 76cmHg (厘米汞柱) 10.336mH 2O(米水柱)
1013.25mba(毫巴)
1.013×105pa(帕) 1013hpa(百帕) 101.3Kpa(千帕) 0.1013Mpa(兆
帕)
☆☆BY-2003P 数字大气压力表主要特点：
5 .1 BY-2003P 数字大气压力表大屏幕液晶显示，便于观察示值。
5. 2 上海隆拓仪器公司专业生产，产品性能可靠，抗干扰能力强。
5.3 BY-2003P 数字大气压力表采用绝压传感器，稳定性高、测量准确。
5. 4 BY-2003P 数字大气压力表体积小、质量轻、便于携带，适合室内和野外作业。
5. 5 BY-2003P 数字大气压力上海隆拓仪器公司全新推出，欢迎新老客户选购。
☆☆BY-2003P 数字大气压力表适用范围：
上海隆拓仪器生产的BY-2003P 数字大气压力表，该仪表广泛用于气象、科研、环保、建筑、军事、体育，医疗卫生、地质勘探等行业，也是垂钓娱乐和各种实验室必备的常用仪器。
6.支持文件
《BY-2003P 数字大气压力表使用说明书》
【备注】十届国际计量大会决议声明，规定标准大气压值为1标准大气压 =101325牛顿/米2； 上海隆拓仪器提醒您本表格参数仅供参考。
