3.3 射频功率放大器电路设计实例
射频功率放大器实验
射频功率放大器实验（虚拟实验）一、实验目的（1）进一步理解射频功率放大器的工作原理；（2）了解射频功率放大器的工程设计方法与常用参数的测量方法；（3）熟悉Multisim软件中常用虚拟测试仪器的使用方法。
二、实验原理1、射频功率放大器的基本概念射频功率放大器是无线通信系统的重要组成部分，位于无线通信系统的发射前端。
其作用是将已调制的射频信号放大到所需要的功率值并馈送到天线发射出去，保证在一定区域内的接收机可以收到可以处理的信号，并且不干扰相邻信道的通信。
射频功率放大器的主要功能是放大射频信号，其工作可频率最高可到GHz 频段。
其输出功率则取决于应用要求，一般从几毫瓦到上千瓦。
由于功率放大的实质是在输入射频信号控制下将电源直流功率转换成射频功率，因此，除要求功率放大器产生符合要求的射频功率外，还特别要求具有尽可能高的转换效率。
射频功率放大器的工作特点是低电压、大电流。
其基本组成单元包括晶体管、偏置电路、扼流圈、阻抗匹配网络与负载。
射频功率放大器的主要参数除了常规的工作频率、小信号增益等指标外，还要特别考虑输出功率、效率等参数。
效率是功率放大器一个非常重要的性能指标。
射频功率放大器中的效率定义为射频输出功率与射频功率放大器总功耗之比，即：η=P o/P D （1-1）功率放大器按照电路中晶体管输出电流与输入电压或电流的关系可分为线性功率放大器和开关功率放大器两大类。
线性功率放大器是指晶体管的输出电流是输入电流或电压的线性函数，而开关功率放大器的晶体管则工作在开关状态。
按照电路中晶体管的直流偏置状态，功率放大器又可分为A类、B类、C类、D 类等，其中，A类、B类、C类为线性功率放大器，D类则为开关功率放大器。
在设计射频功率放大器时，对功率管的要求较高，需要考虑最大击穿电压V(BR)CEO，最大集电极电流I CM，最大管功耗P CM以及最高工作频率f max等。
2、线性射频功率放大器2.1 A类功率放大器A类功率放大器相当于小信号放大器，也是“真正”的线性放大器，因为，在整个输入信号周期内，输出信号是输入信号的按比例增大而没有发生变化，可完全适于放大幅度调制信号。
《2024年基于ADS的射频功率放大器设计与仿真》范文
《基于ADS的射频功率放大器设计与仿真》篇一一、引言随着无线通信技术的不断发展，射频功率放大器（RF Power Amplifier, 简称PA）作为无线通信系统中的关键组件，其性能的优劣直接影响到整个系统的性能。
因此，设计一款高性能的射频功率放大器显得尤为重要。
本文将介绍一种基于ADS（Advanced Design System）的射频功率放大器设计与仿真方法，以期为相关领域的研究人员和工程师提供一定的参考。
二、设计原理与方案1. 设计原理射频功率放大器的主要功能是将低功率的射频信号放大到适合传输的功率水平。
设计过程中需考虑的主要因素包括放大器的增益、效率、线性度以及稳定性等。
基于ADS的设计方法主要利用ADS软件进行电路仿真，通过优化电路参数，以达到设计目标。
2. 设计方案本文提出的设计方案主要包括以下几个步骤：（1）确定设计指标：根据系统需求，确定射频功率放大器的设计指标，如工作频率、增益、输出功率、效率等。
（2）选择器件：根据设计指标，选择合适的晶体管、电容、电感等器件。
（3）电路设计：利用ADS软件进行电路仿真，通过优化电路参数，以达到设计目标。
（4）仿真验证：对设计好的电路进行仿真验证，检查是否满足设计指标。
三、基于ADS的仿真过程1. 建立模型：在ADS软件中，根据选定的器件建立电路模型。
2. 参数设置：设置仿真参数，如工作频率、输入功率、负载阻抗等。
3. 仿真分析：进行电路仿真，分析放大器的增益、效率、线性度等性能指标。
4. 优化设计：根据仿真结果，对电路参数进行优化，以提高放大器的性能。
四、仿真结果与分析经过仿真验证，本文设计的射频功率放大器在以下几个方面表现出色：1. 增益：放大器的增益达到了设计要求，且在工作频率范围内保持稳定。
2. 效率：放大器的效率较高，达到了预期目标，有效提高了能量的利用率。
3. 线性度：放大器的线性度良好，输出信号失真较小，满足系统需求。
4. 稳定性：放大器在工作过程中表现出良好的稳定性，没有出现自激振荡等问题。
射频放大器电路设计32页PPT
15、机会是不守纪律的。——雨果
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
射频放大器电路设计
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
射频功率放大器电路设计
本文主要对射频功率放大器电路设计进行介绍，主要介绍了射频功率放大器电路设计思路部分，以及部分设计线路图一、阻抗匹配设计大多数PA都内部集成了到50欧姆的阻抗匹配设计网络，不过也有一些高功率PA 将输出端匹配放在集成芯片外部，以减小芯片面积。
常用的匹配设计有微带线匹配设计、分立器件匹配设计网络等，在典型设计中有可能会将两者共同使用，以改善因为分立器件数值不连续带来的匹配设计不佳的问题。
PA阻抗匹配设计原理和射频中的阻抗匹配相同，都是共轭匹配设计，主要实现功率的最大传输。
常用工具可以使用Smith圆图来观察阻抗匹配设计变化，同时用ADS软件来完成仿真。
二、谐波抑制由本人微博《射频功率放大器 PA 的基本原理和信号分析》得知，谐波一般是由器件的非线性产生的倍频分量。
谐波抑制对于CE、FCC认证显得尤为重要。
由于谐波的频率较分散，所以一般采用无源滤波器来衰减谐波分量，达到抑制谐波的效果。
不仅PA，其它器件包括调制信号输出端都有可能产生谐波，为了避免PA对谐波进行放大，有必要在PA输入端即添加抑制电路。
上图所示无源滤波器常用于2.4G频段的芯片输出端位置，该滤波器为五阶低通滤波器，截止频率约为3GHz，对2倍频和3倍频的抑制分别达到45.8dB和72.8dB。
使用无源滤波器实现谐波抑制有以下优点：l 简单直接，成本有优势l 良好的性能并且易于仿真l 可以同时实现阻抗匹配设计三、系统设计优化系统设计优化主要从电源设计，匹配网络设计出发，实现PA性能的稳定改善。
3.1 电源设计功率放大器是功耗较大的器件，在快速开关的时候瞬间电流非常大，所以需要在主电源供电路径上加至少10uF的陶瓷电容，同时走线尽量宽，让电容放置走线上，充分利用电容储能效果。
PA供电电源一般有开关噪声和来自其它模块的耦合噪声，可以在PA靠近供电管脚处放置一些高频陶瓷电容。
有必要也可以加扼流电感或磁珠来抑制电源噪声。
从SE2576L的结构框图可以看出，该PA一共由三级放大组成，每一级都单独供电，前面两级作为小信号电压增大以及开关偏置电路，其工作电流较小，最后一级功率放大，其电流很大。

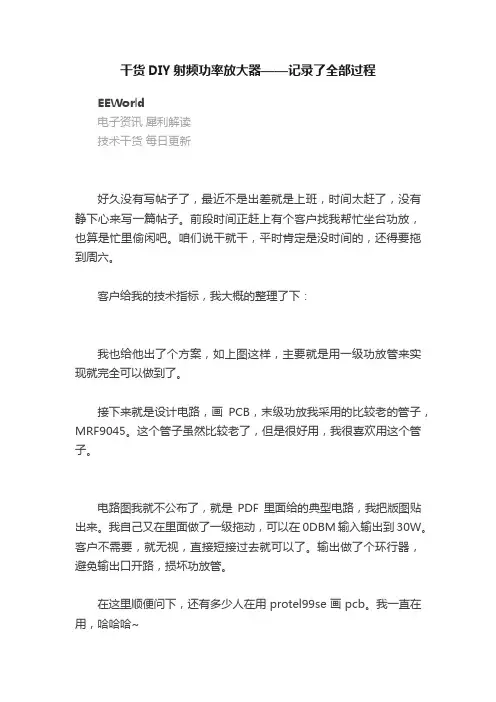

干货DIY射频功率放大器——记录了全部过程
