仪表照明和信号系统
电热式燃油表结构和工作原理
• 当邮箱中无油时，传感器 浮子在最低位置，而将传 感器可调电阻8全部接入电 路，加热线圈中的电流最 小，双金属片几乎不变形， 指针指在“0”处，表示无油。
• 当油量增加时，接入电路 的电阻减小，流经加热线 圈的电流增大，双金属片 受热弯曲变形量增大，带 动指针向“1”方向移动。
燃油表
作用：用于指示油箱中的燃油量， 组成：由装在仪表盘上的燃油指示表和装在油箱中的油
量传感器组成. 分类：为电磁式和电热式，传感器均使用可变电阻式油
量传感器。
仪表照明和信号系统
点火开关
指针 传感ቤተ መጻሕፍቲ ባይዱ滑片电阻
左导磁片
右导磁片
浮子
过路在线阻过路浮中电值浮中子的阻改浮传子的浮杆传的变子感杆传子和感轴相。漂器和感漂转器上对浮的转器浮轴电，位在滑轴电在等阻工置燃片等阻燃使值作，油电使值油滑改时使箱阻滑改箱片变，串油为片变油移。滑联面线移。面动片在上绕动上，随燃，式，，从浮油当电从当而子表油阻而油使上电面，使面串下路变滑串变联浮中化片联化在动的时用在时燃改传，螺燃，油变感浮钉油浮表与器子固表子电绕电通定电通
流经W1和W2两个线圈的电流相差不
多，但W1的匝数多，产生磁场强，吸
引衔铁使指针向低温指示方向偏转，
指示低温；当冷却水温度增高时，热
敏电阻阻值减小，分流作用增强，流
经W1的电流减小，磁力减弱，衔铁被
W2吸引，指针向右偏转，指向较高温
度。
仪表照明和信号系统
热敏电阻
• 热敏电阻是一种半导体材料，对热和温度有较高的灵敏度， 体积可以做的很小，不需要冷却，构造简单，使用寿命长， 通常用来制造热敏电阻的材料有，二氧化钛和氧化镁的混 合物，氧化镍和氧化锰的混合物，氧化锰、氧化镍和氧化 钴的混合物。
电热式燃油表
电热式燃油表又称作双金属片式燃油表，传感 器和电磁式相同。
流经加热线圈中的电流除了与可调电阻阻值有 关外，还与供电电压有关。电源电压的波动会使 线圈中的电流发生变化，从而使燃油表的测量受 到影响。为了消除电源电压的影响，燃油表中串 联了一个电源稳压器。以稳定电源电压，也采用 双金属片式稳压器。
环境温度发生变化时，数据显示变化应尽可能的小，仪表 的抗震和耐冲击性能好。 汽车仪表按其结构形式：组合式和独立式
仪表照明和信号系统
组合式仪表是将上述车速里程表、发动机转速表、机油压 力表、水温表、燃油量表等不同的仪表表芯，还有指示灯和信 号灯安装在同一个外壳内组合而成。
仪表照明和信号系统
二、电流表
第五章 仪表、照明及信号系统
➢ 第一节 仪表系统 ➢ 第二节 照明系统 ➢ 第三节 指示灯系统 ➢ 第四节 电喇叭
仪表照明和信号系统
第一节 仪表系统
仪表系统的组成及要求：五种仪表和三种传感器 五种仪表:电流表、机油压力表、水温表、燃油表及车速里程表 三种传感器:机油压力传感器、冷却液温度传感器和油量传感器 要求：结构简单，工作可靠，显示数据精确清晰；当电源电压和
互成一定角度的两个铁心，
铁心上分别饶有电磁线圈，
其中一个与传感器串联，
另一个与传感器并联，两
W1
W2
个铁心的下端设置一个带
指针的偏转衔铁。
正常工作水温表：75-85℃
仪表照明和信号系统
电磁式水温表工作原理
• 等效电路如图所示，串联电阻R，用以
限制流经线圈W2的电流，当冷却液温
度低时，热敏电阻传感器阻值增大，
仪表照明和信号系统
车速里程表
• 车速和发动机转速是即时信息,需要仪表作出快速响应.目 前多采用步进电动机.但仍有不少车还在用软轴驱动结构.
• 磁感应式车速里程表 • 磁感应式车速里程表有车速表和里程表两部分
仪表照明和信号系统
磁感应式车速里程表的结构和原理
• 汽车不行驶时，游丝4使指针6位于
仪表照明和信号系统
水温表
• 水温表：安装在仪表板上的温度表和安装在发动机冷却水 套冷却液温度传感器组成，用于指示发动机冷却水的温度。 分为电热式（双金属片式水温表）和电磁式。
• 双金属片式水温表表和双金属片电热脉冲式传感器配套使 用，电磁式水温表与热敏电阻式冷却液温度传感器配套使 用。
仪表照明和信号系统
• 热敏电阻通常具有负温度系数。
仪表照明和信号系统
电源稳压器
1. 电源电压的波动会使线圈中的电流发生变化，从 而使水温表的测量受到影响。为了消除电源电压 的影响，水温表中串联了一个电源稳压器。
2. 作用：当电源电压出现波动时，起稳定电路电压 的作用。从而保证水温表读数准确。
3. 稳压器一般采用双金属片式
国产汽车均装有电流表，国外汽车 大多采用充电指示灯。部分汽车两者 都有。 根据结构形式来分：电流表可分为电 磁式（国产汽车大多采用）和动磁式。
仪表照明和信号系统
电磁式电流表
仪表照明和信号系统
动磁式电流表
磁轭：就是铁芯，来构成磁链通路 的， 通常由高导磁性材料作成，以 电流表接线柱是有聚极集性磁的力，线“，-”接增蓄强电磁池场组，，为“永+”磁转 与发电机输出接线柱（子B提+供）回相路接。。
仪表照明和信号系统
双金属片式稳压器
• 当触点闭合时，其输出电压与 输入电压相等，即等于电源电 压，此时加热线圈3中有电流 流过，双金属片受热变形，使 触点张开，当触点张开后，电 路被切断，稳压器的输出电压 为零，双金属片因不再受热而 逐渐冷却复原，于是触点又闭 合，如此反复。
• 利用脉宽调制的方式使稳压器 输出电压有效值保持不变。输 出电压稳定为8.64V±0.15仪4表V照明和信号系统
仪表照明和信号系统
电磁式燃油表
• 带有指针的铁心转子3偏 转的角度取决于左线圈1 和右线圈2的电流大小， 哪个电流大、吸力大。而 线圈2的电流则取决于油 箱内燃油多寡而导致传感 器可变电阻的大小。线圈 2与可变电阻5并联。
• 传感器可变电阻6尾端要 可靠搭铁，以避免滑片9 的接触不良引起火花。
仪表照明和信号系统
电热式水温表
冷却液温度较低时， 双金属片2主要依靠线 圈来加热变形，所以双 金属片需要加热较长时 间，触点1才会分开， 由于温度较低，双金属 片2易冷却，触点容易 闭合。所以触点闭合的 时间较长，电流有效值 大，指针偏8转角度大。 反之，偏转角度小。
仪表照明和信号系统
电磁式水温表
• 电磁式水温表壳内固装有
照明与信号系统及仪表与报警装置的使用与维护
项目四 汽车电子电气系统使用、维护与保养
课题四 照明与信号系统及仪表与报警装置的使用与维护

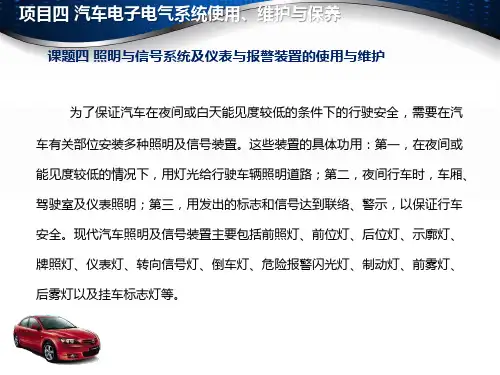

1.检查全车灯光情况 两个人配合检查前照灯、转向灯、示宽灯、制动灯等灯光装置。检查时， 打开灯光开关，依次检查全车各部位的灯光；踩下制动踏板查看制动灯情况， 发现不亮现象应予以排除。常见的灯光不亮故障有灯泡烧毁或保险丝烧断所致， 更换灯泡或保险丝即可排除故障。 2.检查调整前照灯光束 （1）前照灯光束标准。 为了保证夜间行车的安全，应定期检查调整前照灯光束，使之符合国家规 定的要求养
课题四 照明与信号系统及仪表与报警装置的使用与维护
对图所示的电喇叭，应该先松开锁紧 螺母3，然后转动衔铁4，即可改变衔铁与铁 芯间气隙。
对图所示的电喇叭，松开上、下调节螺 母5、6，即可使铁芯上升或下降，即改变铁 芯间隙。
对图所示的电喇叭，可先松开锁紧螺母 3，转动衔铁加以调整，然后松开调节螺母5， 6，使弹簧片与衔铁平行后紧固。调整时， 应使衔铁与铁心间的气隙均匀，否则会产生 杂音。
项目四 汽车电子电气系统使用、维护与保养
课题四 照明与信号系统及仪表与报警装置的使用与维护
２.电喇叭的调整 （1）音调的调整。电喇叭音调的高低与铁心间隙有关，间隙小音调高； 反之音调低。铁心间隙(（一般为0.7～1.5mm）根据喇叭高低音与规格而定。 筒形、螺旋形电喇叭铁芯间隙的调整部位和调整方法如图所示。
项目四 汽车电子电气系统使用、维护与保养
课题四 照明与信号系统及仪表与报警装置的使用与维护
接通灯光开关，调整其光束。 调灯时以一只灯为单位调整，首先遮 蔽其他前照灯；然后拧动上下左右光 束调整螺钉，使主光束（光度最高点） 处于规定高度；前照灯上下左右调整 时，必须拧入调整。若需拧松调节时， 应完全拧松后拧入调整。
照明系统、信号系统结构、类型、原理
分类
(1) 照明设备灯 1）前照灯: 用于夜间照明,有两灯制，四灯制 前照灯: 前照灯 用于夜间照明,有两灯制，四灯制。 2）雾灯: 光色规定为黄色和橙色 雾灯: 雾灯 3）牌照灯 用于夜间照明牌照 牌照灯：用于夜间照明牌照 牌照灯 4）仪表灯 用于仪表照明 仪表灯：用于仪表照明 仪表灯 5）顶灯 用于车内照明 顶灯：用于车内照明 顶灯 6) 工作灯 用于维修 工作灯：用于维修
小 结
• 其关键是控制电路的掌握 • 控制电路是怎样控制的
照明系统、 照明系统、信号系统
单元一 结构、类型、原理
概述
照明设备和灯光信号装置，俗称灯系. 照明设备和灯光信号装置，俗称灯系. 包括：照明，标识信号. 包括：照明，标识信号. 由车灯总开关和专用开关控制. 由车灯总开关和专用开关控制. 照明设备主要用于夜晚照明道路， 照明设备主要用于夜晚照明道路，标示车辆宽 照明车厢内部、仪表及夜间检修等. 度，照明车厢内部、仪表及夜间检修等. 信号设备主要通过声、 信号设备主要通过声、光信号向环境发出有关 车辆运行状况或状态的信息，保证安全. 车辆运行状况或状态的信息，保证安全.
(4) 无触点电喇叭 无触点电喇叭：触点易烧蚀 特点：利用晶体管控制电路来激励膜片振动 产生声响。 组成： 多谐振荡电路 功率放大电路 (5) 喇叭继电器 喇叭继电器： 为达到更加悦耳的声音，多装有两个不同 音调的喇叭。因其消耗电流较大，用开关控制 易烧蚀，故采用继电器
(6) 维护，调整 维护， 1)维护：清洁 、接触良好 2)调整： a.音调调整:（减小上下铁心间或的间隙,因 : 为时调的高低取决于膜片的振动频率） b.音量调整:（通过调整螺钉改变触点的接 : 触压力因为音量的强弱取决于通过喇叭线圈的 电流大小）
汽车电器设备与维修单元7照明与信号系统课件
15—牌照灯 16—高位制动灯 17—警示灯 18— 后转向灯
表7-1 常用灯具使用规定
表7-1 常用灯具使用规定
图7-3 常见汽车内部灯具 1—发动机罩下灯 2—工作灯 3—仪表及开关照明灯、指示灯、报警灯 4—顶灯
图7-23 前照灯继电器
(1)目的及能力要求 (2)准备 (3)步骤
1)了解汽车灯光组合开关的各个接线柱的作用。 2)了解汽车灯光组合开关的各挡位的作用。 3)用万用表测量汽车灯光组合开关在各挡位时,各个接线柱的通断情况 。 4)按电路图了解汽车灯光组合开关控制汽车前照灯的电路。
5)用汽车灯光组合开关控制汽车前照灯,观察其工作情况,从而判断汽车 灯光组合开关的性能。 (4)注意事项 (5)讨论
转向灯装于汽车的四角,对于车身较长的车辆,其中部也装有转向灯, 转向灯一般为琥珀色,当汽车转向或变更车道时,发出明暗相间的灯光,示意 本车的行驶方向。 5.危险警告灯
危险警告灯由转向灯来充当。 6.驻车灯
当车辆夜间停放在路边时,需要开靠外一侧的位灯以起到提示其他 车辆和行人的作用,这就是驻车灯。
7.制动灯
封闭式前照灯又称为真空灯。
图7-14 封闭式前照灯
图7-15 封闭式前照灯的更换
4.高亮度弧光灯 高亮度弧光灯结构如图7-16
所示,这种灯的灯泡里没有传统的灯 丝,取而代之的是装在石英管内的两 个电极,管内充有疝气及微量金属(金 属卤化物)。
图7-16 高亮度弧光灯
7.2.6 前照灯的检测与调整
7.2.5 前照灯的类型
1.可拆式前照灯
这是最早使用的一种前照灯,其反光镜边缘卡簧与配光镜组合,再用 箍圈和螺钉安装在灯壳上。 2.半封闭式前照灯
汽车灯光、信号、仪表系统
任务一灯光照明和信号系统任务二仪表系统汽车照明和信号系统是汽车安全行驶的必需设备。
仪表和报警系统可监视汽车各系统工作状况并及时警示驾驶员汽车某系统处于危险状态以便采取必要措施进行处理。
汽车的照明系统主要由灯具、电源和电路包括控制开关三大部分组成而灯具大体分为照明用的灯具和信号及标志用的灯具。
照明用的灯具有前照灯、防雾灯、后照灯、牌照灯、顶灯、仪表灯和工作灯等。
信号及标志用灯具有转向信号灯、制动灯、小灯、尾灯指示灯和警报灯等。
下一页返回一、实训目的及要求1掌握汽车照明系统的基本组成和工作原理2学会连接灯光照明系统电路二、实训设备1数字万用表2电线、电瓶、常规电器元件3常用工具上一页下一页返回三、相关知识1.转向信号系统转向信号主要用于行驶过程中指示转向信号以便汽车进行变道或转向操作。
转向信号系统主要由转向信号灯、信号仪表指示灯、闪光继电器和转向开关组成。
