管道式 前置过滤器安装图
霍尼韦尔净水系统
HRO400
1.0L/Min 2.0L/Min
4800L
220VAC
0.1~0.35
霍尼韦尔健康舒适家居系统
末端净水器HRO系列
1、第一级：5um PP1，拦截泥沙、铁锈、 悬浮物质 2、第二级：颗粒活性炭 CB1，用于吸附异 色异味、四氯化碳、三氯甲烷等 3、第三级：1um PP2，拦截细小颗粒杂质、 胶体等悬浮杂质 4、第四级：RO膜（关键滤芯），万分之一 微米过滤孔径，纯物理过滤，拦截大肠菌 落等微生物 5、第五级：后置活性炭滤芯CB2，提高水 质口感，有效减少菌落总数，杀灭总大肠 菌群等微生物，防止细菌逆向生长
霍尼韦尔健康舒适家居系统
中央软水机HST系列
1、用镁来取代盐钠的离子交换水处理设备， 镁在人体吸收能量时起着关键作用，是控制 神经系统的重要元素 2、AC 220V二线电源接口，垂直落地安装， 需安装在靠近排水口的地方，下水道要开口 朝上，使软水机的污水管以最短的距离直接 排放污水，排污管下口不得低于下水道的积 叶面，供水水压要求为0.1~0.4MPa，环境温 度2~39℃ 3、设备占地面积不小于60cm*60cm，空间高 度75cm*160cm，进水管与旁通阀处于同一水 平，进水管中心距离8.5cm，电源与饮水机 之间距离不超过200cm 4、勿将软水机安装于靠近酸性物质或气体 的地方 5、软水机后接热水器时需在软水机 热水器 间安装一个止回阀
霍尼韦尔健康舒适家居系统
烟台金智物联网科技有限公司
净水系统
霍尼韦尔健康舒适家居系统
全屋净水系统
简介：
全屋净水系统是指依据水环境研究成果和世界各地水处理经验， 根据每个国家每个家庭的不同需求，不同房型，选择适合的组合套装， 选择适合家庭用水的水处理应用方案，可以提供公寓或别墅的整体水 处理方案的系统 。一般由中央前置过滤器，终端直饮，中央净水机， 中央软水机组成。

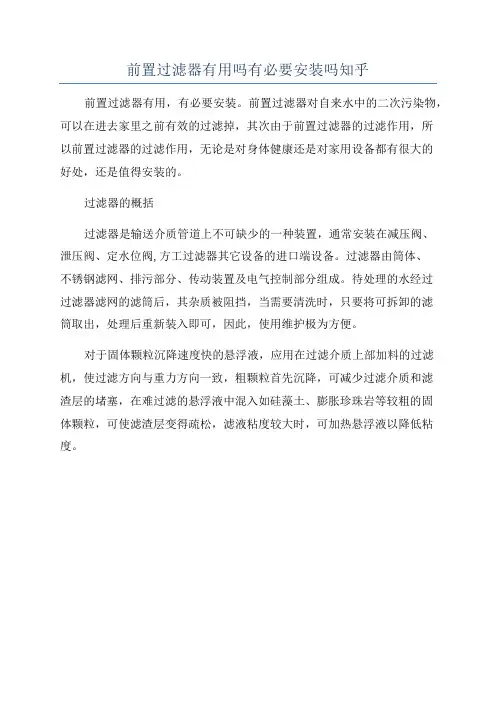

前置过滤器有用吗有必要安装吗知乎
前置过滤器有用吗有必要安装吗知乎
前置过滤器有用，有必要安装。
前置过滤器对自来水中的二次污染物，可以在进去家里之前有效的过滤掉，其次由于前置过滤器的过滤作用，所
以前置过滤器的过滤作用，无论是对身体健康还是对家用设备都有很大的
好处，还是值得安装的。
过滤器的概括
过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、
泄压阀、定水位阀,方工过滤器其它设备的进口端设备。
过滤器由筒体、
不锈钢滤网、排污部分、传动装置及电气控制部分组成。
待处理的水经过
过滤器滤网的滤筒后，其杂质被阻挡，当需要清洗时，只要将可拆卸的滤
筒取出，处理后重新装入即可，因此，使用维护极为方便。
对于固体颗粒沉降速度快的悬浮液，应用在过滤介质上部加料的过滤机，使过滤方向与重力方向一致，粗颗粒首先沉降，可减少过滤介质和滤
渣层的堵塞，在难过滤的悬浮液中混入如硅藻土、膨胀珍珠岩等较粗的固
体颗粒，可使滤渣层变得疏松，滤液粘度较大时，可加热悬浮液以降低粘度。
压缩空气管道过滤器工作原理
压缩空气管道过滤器工作原理印度和韩国能源消费量亦不容小觑。
酝酿“抱团取暖”的五个国家人口总和达到二十八点五亿，石油消费总量占世【压缩空气管道过滤器工作原理】产品简介：压缩空气精密过滤器是利用物理阻隔技术来分离介质中其他成分的一种设备。
空气过滤器是用来过滤空气中固体微粒、水滴及油雾等气溶胶类杂质，使空气获得清净的主要设备。
【压缩空气管道过滤器工作原理】滤芯简介：精密过滤器滤芯是过滤器的心脏，顾名思义为滤芯。
滤芯一般主要用在油过滤、水过滤、空气过滤等过滤行业。
除去过滤介质中少量杂质，可保护设备的正常工作或者空气的洁净，当流体经过过滤器中具有一定精度的滤芯后，其杂质被阻挡，而清洁的流物通过滤芯流出。
过滤器滤芯能够净化受到污染的介质，达到我们生产、生活所需要的洁净状态，具有一定的洁净度。
过滤器滤芯使用范围非常广泛，大到工业生产如钢铁冶炼、电力生产、海洋净化等等，小到生活饮用水处理、生活垃圾在利用、汽车燃用过滤、自行车润滑油过滤等等，所以说，我们生活当中洁净技术都在使用过滤器、滤芯。
过滤器滤芯根据使用介质分为：空气过滤器滤芯、水过滤器滤芯、油过滤器滤芯。
【压缩空气管道过滤器工作原理】性能及应用范围：型 号性 能应 用 范 围C 级（Q 级）完全过滤3μ或更大的固态离子后部冷却器的分离器，冷冻式干燥机的分离器，主管路的前置过滤器离心式油水分离器上游气体水份负载允许达25000PPM去除99%水份，40%油雾T 级（P 级）完全过滤1μ或更大的固态离子气动工具，气动马达主管路过滤器上游气体水份负载允许达2000PPM 保护自动控制系统去除100%水份，70%油雾空气系统的主管路过滤器A 级（S 级）微玻璃纤维经特殊设计的密度、直径及表面处理，可过滤0.01μ的固态粒子。
有油空压机配置FC 、FT 、FA 级过滤器代替无油空压机且更加便宜，维修方便微油雾过滤器外部海绵层吸收并排出油雾代替氮气，用于喷漆、电子等行业去除99.999+%油雾H 级（C 级）精密的活性碳过滤95%油雾及碳氢化合物残留的0.01PPM 油气不含任何臭味食品及药物制造业的输送、搅拌、酿造、发酵用气除油除臭活性碳呼吸及潜水保护作业用气过滤器去除工作环境的臭味【压缩空气管道过滤器工作原理】产品图片：【压缩空气管道过滤器工作原理】参考价格表：流量接口精度等级对应价格HC （3μ）HT（1μ）HA（0.01μ）HX（0.01μ）HH （活性碳）5ppm1ppm0.01ppm0.001ppm0.003ppm1.0 G1/2"/G3/4"268 252 254 268 2681.7 G3/4"/G1"304 286 300 295 2952.9 G1"561 496 532 554 554 4.9 G 1 1/2"674 607 638 661 661 7.2 G 1 1/2"695 634 666 688 688 11.0 G2"992 895 930 959 959 14.0 2-1/2"1098 1080 1098 1143 1143 18.0 2-1/2"1224 1206 1224 1278 1278 18.0 DN802340 2160 2340 2520 2520 22.0 DN802520 2340 2520 2700 2700 25.8 DN803168 3168 3168 3168 3168 30.0 DN803440 3440 3440 3440 3440 40.0 DN803520 3520 3520 3520 3520【压缩空气管道过滤器工作原理】产品安装：图所示在一个完整的压缩空气净化系统中，各级过滤器的安装次序。
6.云米前置过滤器--安装指引
变更历史
备注
发布时间
文件名
云米前置过滤器安装指南
编制人 审核人 批准人 技术 外包 寄修 中心 中心 中心
√
发放范围
备件 中心
渠道 售后 客服 销售 网点 中心
品控
其他
√
√
目录：
1、安装前准备 2、机器安装篇
1.1 安装前准备--工具准备
序号
工具实物
1
2
3
4 ５ 6
工具名称 热熔焊接机
作用 管道连接
十字螺丝刀
拧紧ห้องสมุดไป่ตู้丝
卷尺
测量安装尺寸
活动扳手 锤子 剪管刀
安装前置过滤器固定螺母 敲膨胀螺丝 管道剪裁
1.2 安装前准备--产品及包装确认
1.3 安装前准备--安装点确认
前置过滤器主要对全屋的水进行净化，安装在入户主水管上。主要安装在水表后端的主 水管上。特别注意不要安装在有阳光直射的地方。 特殊情况可安装在出水龙头或者净水机前端。 本安装指引主要以安装在用户水表后端的主水管上，为保证安装的美观性，注意水管与 墙壁的之间的距离应大于30毫米。
1
2
3
4
2.5 机器安装篇--检漏
安装完成，并打开总水阀门，观察接头处是否漏水或滴水，并手动调节 冲洗阀门，验证冲洗功能是否正常。
温馨提醒：如用户需要把前置过滤器与波纹软管连接，需要如下操作：
1、需要另外购置如下转接头。（规格：一寸转四分 或者 一寸转六分）
2、将前置过滤器与转接头一端连接，转接头另一端与波纹软管连接。
注意：转接头务必缠上生料带，以防止漏水。
完成安装示例（PE管道连接）
完成安装示例（波纹软管连接）
前置过滤器说明书
1、 安装人员在安装前先检查各零部件是否正常。 2、 本前置过滤器不能安装在室外，尽可能远离紫外线、热源、燃油以及各种化学物品
等。 3、 在缠绕生料带时候需要充分均匀得缠绕。 4、 用扳手拧紧六角螺母时需确保其它部件不随着转动。 5、 安装完成后仔细观察是否有漏水或渗水现象。
江苏易科环境工程有限公司
5
前置过滤器功能说明
1.采用 1 个 3V 纽扣电池，容量为 200mAh 2.LCD 带背光 3.通电后系开始工作，显示屏显示系统默认时间按“030”，并开始计时，时间单位为天 4.系统以正计时开始计时，1、2、3、4…以此类推，最大可支持 180 天；系统默认“030” 天 5.当滤芯使用时间达到系统设定时间时，屏幕开始闪烁，1 秒钟闪 2 次，并持续闪烁， 直到按下复位键停止闪烁系统重新开始计时 6.在正常模工作状态下，长按“设置”键 3S，则进入设置模式，此时显示屏显示“000”， 个位数开始跳动，按下“复位”键进行设置，以 0-9 递递增循环；再次按下“设置”， 十位数开始跳动，按下“复位”键进行设置，以 0-9 递递增循环；再次按下“设置”， 百位数开始跳动，按下“复位”键进行设置，以 0-9 递递增循环 7.进入设置后 10 秒内无动作则自动退出设置，返回正常显示，此时不保存数值回到系 统默认
3
安装步骤
步骤一： 打开包装盒，将配件包里的两个垫片分别装入两端的接头组件里，然后用扳手将
前置过滤器与两端的接头组件拧紧，装配后如图三所示，然后将进水端及出水端均缠上 生料带。
铜接头与铜螺母 连接时要放密封 垫圈
与前置过滤器主机装 配后，如右图所示
图（二）
图（三）
步骤二： 根据产品尺寸先确定安装位置，需预留 200mm 高度的空间用于排污，如图(四)所
前置过滤器培训资料-20130529
内部结构及名称
阀体 滤网 滤芯外壳
双环扳手
冲洗旋钮
密封圈
1寸转6分 螺纹转接
进水口
滤网 滤芯外壳 冲洗旋钮
过滤原理图
出水口
APF-A1机器外观及技术参数
158mm 90mm
180mm
7
安装要求
• 家用，室内安装; • 需将本机器安装在家庭总进水端（水表后面），水流方向与机器
上箭头方向一致; • 如家中安装了软水机或热水器，应将本机器安装在所有涉水设备
。 注意：冲洗完毕后滤瓶中必须充满水
10
APF-A1安装排水管
1
2
1、把直接快接接头旋紧在前置过滤器 排水口底部
2、在直角快接头外丝缠绕生料带12-15 圈 物料号：05.AME0404H
3、把2分PE管与快接头进行连接，PE管插
入深度大于2cm
正常未冲洗情况下，前置过滤器底部的黑色
排污旋钮要与机体呈90度关闭状态
设施;
APF-A1 安装
A、须将本机安装在家庭总进水端（ 水表或总阀门后面），并确保将本机 装在所有涉水设备之前。
B、透明滤芯外壳朝下，安装在水平 管道中。水流方向与阀体箭头方向一 致。 B
A
C、排水口与地面至少留出40mm距离
D、安装完毕后打开 排污阀冲洗30S。
3
4
2分PE管物料号：13.08.PJ-007W2
4、PE管另一端插入橱柜下方地漏或是排水 管中，并用绑扎带扎紧PE管，防止冲洗时 弹出 PE管排水长度不得超过3m，尽可能的短而 直，避免抬高排水管造成排水不畅
11
售后及日常使用维护建议
• 安装之日起整机保修一年，耗材不在保修范围内 （耗材包括滤网）
前置过滤器到底有没有用呢
人们的生活越来越好了，人们对于房子的装修也有了很多的细节过求，人们想要追求高品质的生活。
房屋装修的第一步就是管道的安装，因为水是人们生活中最为重要的东西，那管道的安装就应该严谨。
这样才会方便人们以后的生活。
在管道安装中，必不可少就是前置过滤器。
这里所说的前置过滤器通常简称为前置。
那前置过滤器什么牌子好？前置过滤器有用吗？对于很多的消费者都会存在这样的问题，那就一起来看看吧。
前置过滤器的作用是什么时候前置过滤器通常是安装到管道的最前端的一个设备。
对于你的整体房子的水源来说，前置过滤器就是一个最初的过滤设备。
因为现在人们使用的水资源或多或少的会被污染，而使用这种前置呢？就会起到一个过滤的作用。
它们可以把管道里面的锈或者是泥沙给阻挡在外面，从而不会导致水资源的污染。
单从这一方面来讲，就完全可以看到它的主要作用。
以及带给人们的安全性能是不可忽视的。
前置过滤器主要用来去除泥沙就算是在干净的水资源也会存在着泥沙。
因为水是从地底下出来的。
而且用来运输水资源的管道也是存在着污染的。
水资源与管道长时间的接触，就会形成锈迹。
而使用前置过滤器呢？它们就可以起到阻制这些泥沙或者是锈渍。
这样就可以保证水资源的干净度了。
前置过滤器的性能有哪些一般的前置过滤器主要的形状就是T型的。
而且它的上面有一横，那左右就是分为进水口与出水口。
而下面的一竖呢？这就是机身与内部的筒形过滤器。
在前置过滤器的最下端则就是那些污染物的排放口。
那前置过滤器什么品牌好呢？由于不同的品牌，那它们其中的过滤网的精细度是不一样的，有一些质量可靠的前置过滤器的过滤网精细度达到了300微米。
所以说水资源可以得到很好的过滤。
怎么样，这样一个小小的前置过滤器是不是也有着极其强大的功能呢？如果想让自己的生活过的更加的有品质，那最好是选择一款这样的好产品。
看到这里，你是不是不会再问前置过滤器有用吗的问题了吧，这样的设备不会浪费你的电源。
而且价格也是比较亲民的，只要你花小的投资就可以得到大大的回报。
前置过滤器全面解析(由来,概念,分类,功能,作用,安装)
PRO-CLEAN前置过滤器背景：在德国，法律规定每家每户都必须安装中央前置过滤系统（通常安装在进水管道水表后），确保管网中产生的大量沉淀杂质对人体造成伤害，并对暗敷、水喉、家用电器起到积极的保护作用。
1、概念：前置过滤器作为家庭全屋用水的第一道防护，是自来水二次污染的克星。
应用于户内水管的集中处理。
2、PRO-Clean前置过滤器作用：（1）PRO-Clean前置过滤器关心铁锈问题长距离的输水管道及水龙头锈蚀将带来铁锈，PRO-CLEAN前置过滤器精密滤孔能有效拦截铁锈；滤除水中的颗粒性杂质，如铁锈、泥沙、颗粒物、悬浮物、石棉纤维等物质，解决自来水在城市管网输配水过程中造成的二次污染和农村地下水混浊等问题，是“红水”、“黑水”、“黄水”、“水垢”的克星。
（2）PRO-Clean前置过滤器关心微生物问题楼顶水箱的二次供水导致微生物滋生，PRO-CLEAN前置过滤器精密滤孔能有效拦截红虫等肉眼可见微生物；（3）PRO-Clean关心过二次污染问题过滤器的滤材为非抛弃型，其核心技术体现在每次冲洗是否具有彻底性，避免过滤器本身成为二次污染源，PRO-CLEAN 前置过滤器具有加强反冲功能，能有效去除自来水二次污染问题的同时，实现过滤器的自净能力。
反冲洗前置过滤器(增强型)PRO-CLEAN FR ENHANCED BACKWASH FILTER反冲洗前置过滤器(增强型)技术与应用：1、渐紧式多滤网结构：过滤微孔由外而内渐紧式独特滤网结构，能达到最有效的杂质拦截效果，压损更低，净水通量大、冲洗效果更佳。
2、卫生级不锈钢滤网；卫生级不锈钢滤网耐腐蚀性强，能够适应较为复杂水质环境而避免被腐蚀，耐压性能好，不易变型。
3、双重增强冲洗模式：自来水正冲洗，净水反冲洗，多种排污模式随意切换，增强型冲洗结构设计提供强大的冲洗水流，冲洗更彻底，滤孔通透性好。
4、双网系统独立运行：独特双滤网设计，过滤、净水反冲洗双网系统独立运行，用户在对过滤器进行反冲洗维护的同时，不影响净水供应。
