高效空气过滤器洁净区压差监测标准规程
洁净区环境(温湿度、压差、照度、风速、悬浮粒子)监控标准操作规程
洁净区环境（温湿度、压差、照度、风速、悬浮粒子）监控操作规程1、目的:建立一个洁净区环境（温湿度、压差、照度、风速、悬浮粒子）监控的操作规程,规范压差、温湿度、照度、悬浮粒子操作，确测试结果的准确性。
2、范围:适用于我公司洁净区环境（温湿度、压差、照度、风速、悬浮粒子）监控的的操作。
3、责任:质量部、生产设备部、注射剂车间QA监控员、固体制剂车间QA监控员对此规程的实施负责。
4、内容:4.1、洁净室内温湿度的监控：4.1.2、监测标准：洁净室(区)的温度和湿度应与其生产及工艺要求相适应(温度控制在 18℃～26℃,相对湿度控制在45%～65％)。
4.1.4、QA监控员每批生产前、生产中两次随机观察操作间内的温湿度计，符合标准要求，并做好记录。
4.2、压差：4.2.1、监测标准：空气洁净度不同的洁净室(区)之间的压差应≥10Pa,空气洁净度要求高的洁净室(区)对相邻的空气洁净度级别低的洁净室(区)一般要求呈相对正压。
产尘间保持相对负压。
4.2.2、QA监控员每批生产前、生产中两次随机观察操作间内的压差计，应符合标准要求，并做好记录。
4.3、洁净室照度：4.3.1、监测标准：主要工作室的照度应达到300LX，辅助室及走廊照度应大于150LX。
对照度有特殊要求的生产部位看设置局部照明。
主要工作室，一般照明的照度均匀度不应小于0.7。
4.3.2、测试仪器：照度仪。
4.3.3、QA监控员每季度用照度仪按照“照度仪标准操作规程”对操作间内的照明灯进行监测，应符合标准要求，并做好记录。
4.4、风速：4.4.1、监测标准：A级单向流风速≥0.36m/s～0.54m/s。
4.4.2、测试仪器：风速仪。
4.4.3、QA监控员每半年用风速仪按照“风速仪标准操作规程”对操作面的风速进行监测，应符合标准要求，并做好记录。
4.5、悬浮粒子的监测：4.5.1、测试仪器：尘埃粒子计数仪。
4.5.2、操作步骤：4.5.2.1、仪器开机接通电源，预热至稳定后，将采样管接入仪器自净口，仪器开始自净至悬浮粒子数为零。

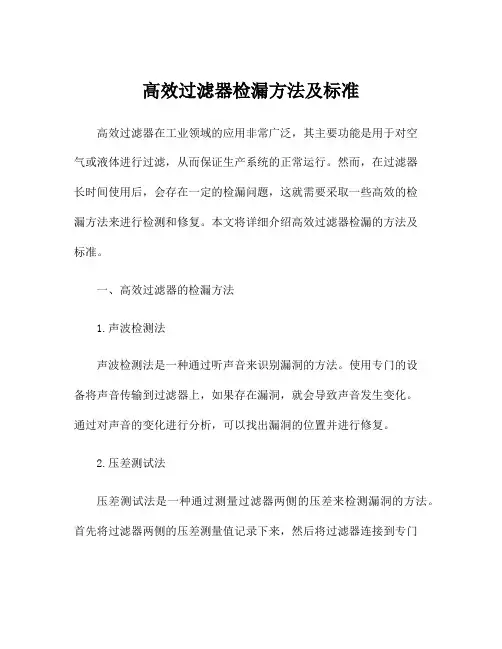

高效过滤器检漏方法及标准
高效过滤器检漏方法及标准高效过滤器在工业领域的应用非常广泛，其主要功能是用于对空气或液体进行过滤，从而保证生产系统的正常运行。
然而，在过滤器长时间使用后，会存在一定的检漏问题，这就需要采取一些高效的检漏方法来进行检测和修复。
本文将详细介绍高效过滤器检漏的方法及标准。
一、高效过滤器的检漏方法1.声波检测法声波检测法是一种通过听声音来识别漏洞的方法。
使用专门的设备将声音传输到过滤器上，如果存在漏洞，就会导致声音发生变化。
通过对声音的变化进行分析，可以找出漏洞的位置并进行修复。
2.压差测试法压差测试法是一种通过测量过滤器两侧的压差来检测漏洞的方法。
首先将过滤器两侧的压差测量值记录下来，然后将过滤器连接到专门的测试设备上，逐步增加压力，如果漏洞存在，就会导致压差值的变化。
通过比较压差测试前后的数值差异，可以找出漏洞的位置。
3.微粒子计数法微粒子计数法是一种通过测量过滤器中微粒子的数量来检测漏洞的方法。
先将过滤器连接到专门的微粒子计数器上，然后通过计数器的显示结果来判断过滤器是否存在漏洞。
如果微粒子计数值超出正常范围，就可以确定漏洞的位置。
4.涂料探伤法涂料探伤法是一种通过在过滤器表面涂覆一层特殊的涂料，然后通过观察涂料表面的变化来检测漏洞的方法。
如果涂料出现了裂纹或褪色等情况，就可以判断过滤器存在漏洞，并进行修复。
5.真空泄漏测试法真空泄漏测试法是一种通过在过滤器内部建立真空环境，然后观察真空泄漏情况来检测漏洞的方法。
如果真空泄漏速度超过了正常范围，就可以判断过滤器存在漏洞。
二、高效过滤器检漏标准为了保证高效过滤器检漏的准确性和有效性，国际上已经建立了一系列的标准，对于各种检漏方法和设备进行了规定和要求。
1.声波检测标准对于声波检测方法，国际上一般采用ISO 16858:2008标准进行规范。
该标准规定了声波检测设备的技术要求、测量方法和数据处理等方面的内容，保证了声波检测方法的准确性和可靠性。
2.压差测试标准对于压差测试方法，国际上一般采用ISO 3966:2016标准进行规范。
洁净区环境监测标准管理规程
一、目的：建立洁净区的管理标准，监测环境是否达到规定的洁净级别。
二、范围：适用于生产车间洁净区域和微生物限度室。
三、责任1. QC室主任对本规程的制定负责；2. QC对本规程的执行负责。
四、内容1. 悬浮粒子1.1 监测频率和限度如下表：“静态”标准。
1.2 监测方法1.2.1采样管道必须干净，严禁渗漏，严格按仪器说明书正确使用尘埃粒子计数器，并定期对仪器作检定。
应使用采样管较短的便携式尘埃粒子计数器，避免≥5.0μm悬浮粒子在远程采样系统的长采样管中沉降。
1.2.2动态测试可在常规操作过程中进行，证明达到动态的洁净度级别。
1.2.3可根据需要采取静态测试或动态测试，静态测试室内测试人员不得多于2人，测试报告中应标明所采用的测试状态。
1.2.4在静态测试时，对单向流洁净室（区）而言，测试宜在净化空气调节系统正常运行时间不少于10mim后开始。
对非单向流洁净室（区），测试宜在净化空气调节系统正常运行时间不少于30mim后开始。
1.2.5测试人员应穿戴好与其洁净度相适应的工作衣、工作帽，采样时应在采样口的下风侧。
1.2.6应按采样点布置规定布置采样点位置及其数目，布置采样点应避开回风口，最小采样量应按其相应规定确定。
1.2.7最少采样点数目如下表：1.2.9采样次数的限定：对任何小洁净室（区）或局部空气净化区域，采样点的数目不得少于2个，总采样次数不得少于5次。
每个采样点的采样次数可以多于1次，且不同采样点的采样次数可以不同。
1.2.10更换初中高效过滤器之后必须监测，合格后才可正常运转。
2. 沉降菌2.1 监测频率和限度如下表：2.1.1表中数值均为平均值。
2.1.2单个沉降碟的暴露时间可以少于4小时，同一位置可使用多个沉降碟连续进行监测并累积计数。
2.2 监测方法2.2.1沉降菌的测试点应布置在有代表性的地方和气流扰动较小的地方。
采样点的布置参照GB/T 16294-2010执行。
2.2.2采样点的位置：一般在离地面0.8m～1.5m左右（略高于工作面）。

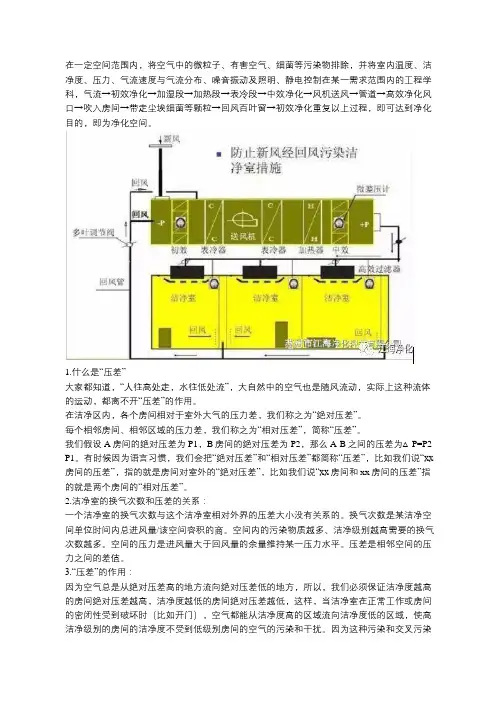

洁净区“压差”的控制与压差规范要求
在一定空间范围内，将空气中的微粒子、有害空气、细菌等污染物排除，并将室内温度、洁净度、压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内的工程学科，气流→初效净化→加湿段→加热段→表冷段→中效净化→风机送风→管道→高效净化风口→吹入房间→带走尘埃细菌等颗粒→回风百叶窗→初效净化重复以上过程，即可达到净化目的，即为净化空间。
1.什么是“压差”大家都知道，“人往高处走，水往低处流”，大自然中的空气也是随风流动，实际上这种流体的运动，都离不开“压差”的作用。
在洁净区内，各个房间相对于室外大气的压力差，我们称之为“绝对压差”。
每个相邻房间、相邻区域的压力差，我们称之为“相对压差”，简称“压差”。
我们假设A房间的绝对压差为P1，B房间的绝对压差为P2，那么A-B之间的压差为△P=P2-P1。
有时候因为语言习惯，我们会把“绝对压差”和“相对压差”都简称“压差”，比如我们说“xx 房间的压差”，指的就是房间对室外的“绝对压差”，比如我们说“xx房间和xx房间的压差”指的就是两个房间的“相对压差”。
2.洁净室的换气次数和压差的关系：一个洁净室的换气次数与这个洁净室相对外界的压差大小没有关系的。
换气次数是某洁净空间单位时间内总进风量/该空间容积的商。
空间内的污染物质越多、洁净级别越高需要的换气次数越多。
空间的压力是进风量大于回风量的余量维持某一压力水平。
压差是相邻空间的压力之间的差值。
3.“压差”的作用：因为空气总是从绝对压差高的地方流向绝对压差低的地方，所以，我们必须保证洁净度越高的房间绝对压差越高，洁净度越低的房间绝对压差越低，这样，当洁净室在正常工作或房间的密闭性受到破坏时（比如开门），空气都能从洁净度高的区域流向洁净度低的区域，使高洁净级别的房间的洁净度不受到低级别房间的空气的污染和干扰。
因为这种污染和交叉污染是无形的，被很多人所忽视的，同时，这种污染又是非常严重的、不可逆转的，一旦被污染，后患无穷。
洁净区环境监控管理规程
1目的规范洁净区环境监控管理，确保洁净区的环境符合GMP要求。
2范围适用于各生产车间的洁净区的监控。
3职责QA负责各车间洁净区的环境监控。
4内容4.1定义4.1.1静态4.1.1.1静态a：洁净室（区）在净化空气调节系统已安装完毕且功能完备的情况下，生产工艺设备已安装，洁净室（区）内没有生产人员的状态。
4.1.1.2静态b：洁净室（区）在生产操作全部结束，生产操作人员撤离现场并经过20min自净后。
4.1.2动态：洁净室（区）已处于正常生产状态，设备在指定的方式下进行，并且有指定的人员按照规范操作。
4.2测试项目、标准及频次4.2.1风速、风量及换气次数4.2.1.1风速测试：A级区进行风速测试，检测频次：每个月一次。
4.2.1.2风量及换气次数测试：A级区外的其它区域测量风量及换气次数。
检测频次：至少每年一次。
4.2.1.3标准a.A级区风速：层流系统在其工作区域必须均匀送风，风速为0.36-0.54m/s。
b.换气次数：B级洁净室换气次数n≥50次/h，C级洁净室换气次数n≥25次/h，D级洁净室换气次数n≥15次/h。
4.2.2流型4.2.2.1检测区域：A级区，检测频次：至少每年一次。
4.2.2.2标准：应为层流4.2.3压差4.2.3.1检测频次：正常投产时每天一次。
4.2.3.2标准a.洁净区与非洁净区之间、不同等级洁净区之间的压差应不低于10帕斯卡。
b.相同洁净度等级不同功能的操作间之间应保持适当的压差梯度，以防止污染和交叉污染。
4.2.4温度、相对湿度4.2.4.1检测频次：正常投产时每天一次。
4.2.4.2标准：温度18-26℃，相对湿度45-65%。
4.2.5高效过滤器检漏4.2.5.1检测频次：A级区每半年用尘埃粒子计数扫描巡检法进行一次过滤器完整性测试，每年用气溶胶法进行一次过滤器完整性测试；B级、C级区每年用气溶胶法进行一次过滤器完整性测试，D级区每年用尘埃粒子计数扫描巡检法进行一次过滤器完整性测试。
洁净区的压差控制和压差表使用说明
洁净区的压差控制和压差表使用说明对制药厂各洁净室压差进行控制，其目的是保证洁净室在正常工作或平衡暂时受到破坏时，空气都能从洁净度高的区域流向洁净度低的区域，使洁净室的洁净度不受到污染空气的干扰。
下面根据压差控制法规要求分8个方面进行压差控制和压差表安装的详细介绍。
1. 压差控制法规要求2010版GMP认证对于洁净车间的压差要求：洁净区与非洁净区之间、不同等级洁净区之间的压差应不低于10帕斯卡，相同洁净度等级不同功能的操作间之间应保持适当的压差梯度，以防止污染和交叉污染。
药品2010版GMP无菌药品附录第三十四条规定“应当在压差十分重要的相邻级别区之间安装压差表”。
2. 确定洁净区各洁净室的压差2.1同一洁净区各洁净室的压差在实际工程中，确定同一洁净区各洁净室的压差，可以把每个洁净室的压力与洁净区走廊相比较，以洁净区走廊压力值为基准。
因为洁净区走廊贯穿每一个洁净室，每个洁净室与洁净区走廊的压差确定了，洁净室之间的压差也就确定了。
所有洁净室的压力值都以洁净区走廊压力值为基准，互相间的压差值就不会混乱。
如固体制剂车间，可以确定洁净区走廊正压值为18帕（洁净区室外为0帕）；粉碎间、称量间散尘严重，一般通过前室与洁净区走廊相连，为避免房间内含尘量较大的气流通过走廊扩散到其它房间，可以确定粉碎间、称量间正压值为12帕，前室正压值为15帕。
这样，粉碎间、称量间相对于前室为负压，前室相对于洁净区走廊为负压。
气流从洁净区走廊流向前室，从前室流向粉碎间、称量间。
净干器具存放间用于存放洗净、烘干的器具，为避免污染，可确定该房间正压值为21帕，以避免走廊气流流入该房间。
2.2不同等级洁净区之间的压差确定不同等级洁净区之间的压差，可以先确定低洁净度级别洁净室的正压，再依次提高正压值基数，确定高洁净度级别洁净室正压。
2.3特殊情况洁净区的压差药品的生产车间，比如软胶囊生产车间，在同一洁净区内有相对湿度不同的洁净室，对此，应控制比较干燥的洁净室，相对相邻洁净室为正压，以免湿空气流向干燥的洁净室。
洁净区环境监测标准管理规程
1 目的制定洁净区环境监测标准管理规程，以规范洁净室（区）的环境监测，确保洁净室（区）的洁净度达到标准。
2 范围适用于洁净区的温湿度、压差、风速、风量、悬浮粒子、沉降菌、浮游菌的测试。
3 责任化验室环境检测人员、QA人员、原料车间。
4 引用标准4.1《药品生产质量管理规范》（2010年修订）。
4.2《中国药典》（2015版）。
5 流程图N/A6 内容6.1环境监控简介6.1.1环境监控对象包括空气、表面和人员。
6.1.2监测项目包括温湿度、压差、风量风速、悬浮粒子、微生物监测等。
其中，微生物监测包括空气微生物监测、表面微生物监测以及人员卫生监测。
（1）空气微生物的测定有浮游菌和沉降菌两种测定方法。
（2）表面微生物监测用来监测生产区域表面以及设备和与产品接触表面的微生物数量。
（3）人员卫生监测的关键是手套和洁净服表面的微生物监测。
6.2温湿度的监测6.2.1测试标准6.2.1.1洁净室（区）的温度和相对湿度应与药品生产工艺要求相适应。
无特殊要求时，温度控制在18℃～26℃，相对湿度控制在45%～65%。
6.2.1.2 C级和D级洁净区：温度18℃～26℃，相对湿度45%～65%。
6.2.2测试周期：每天记录两次，上午一次，下午一次。
6.2.2.1主要房间都应放置温湿度表，可随时观察温湿度变化情况，并记录。
6.2.2.2由空调人员和岗位操作人员监测，并填写监测记录。
6.2.3当发现监测结果超出标准规定的范围时，应立即通知主管领导和空调岗位人员，对空调系统进行调整，记录并归档。
6.3压差的监测6.3.1压差表安装在墙上，可随时观察室内外压力变化情况，并记录。
6.3.2测试时所有空调系统应处于连续运行状态。
6.3.3观察压差时，洁净区所有门应关闭，不许有人穿越房间。
6.3.4监测频率：洁净室（区）的压差每天记录两次，上午一次，下午一次。
6.3.4监测人员：空调人员和岗位操作人员在动态条件下监测，填写监测记录。
洁净区环境监测标准管理规程
文件制修订记录制定洁净区环境监测标准管理规程，以规范洁净室（区）的环境监测，确保洁净室（区）的洁净度达到标准。
2 范围适用于洁净区的温湿度、压差、风速、风量、悬浮粒子、沉降菌、浮游菌的测试。
3 责任化验室环境检测人员、QA人员、原料车间。
4 引用标准4.1《药品生产质量管理规范》（2010年修订）。
4.2《中国药典》（2015版）。
5 流程图N/A6 内容6.1环境监控简介6.1.1环境监控对象包括空气、表面和人员。
6.1.2监测项目包括温湿度、压差、风量风速、悬浮粒子、微生物监测等。
其中，微生物监测包括空气微生物监测、表面微生物监测以及人员卫生监测。
（1）空气微生物的测定有浮游菌和沉降菌两种测定方法。
（2）表面微生物监测用来监测生产区域表面以及设备和与产品接触表面的微生物数量。
（3）人员卫生监测的关键是手套和洁净服表面的微生物监测。
6.2温湿度的监测6.2.1测试标准6.2.1.1洁净室（区）的温度和相对湿度应与药品生产工艺要求相适应。
无特殊要求时，温度控制在18℃～26℃，相对湿度控制在45%～65%。
6.2.1.2 C级和D级洁净区：温度18℃～26℃，相对湿度45%～65%。
6.2.2测试周期：每天记录两次，上午一次，下午一次。
6.2.2.1主要房间都应放置温湿度表，可随时观察温湿度变化情况，并记录。
6.2.2.2由空调人员和岗位操作人员监测，并填写监测记录。
6.2.3当发现监测结果超出标准规定的范围时，应立即通知主管领导和空调岗位人员，对空调系统进行调整，记录并归档。
6.3压差的监测6.3.1压差表安装在墙上，可随时观察室内外压力变化情况，并记录。
6.3.2测试时所有空调系统应处于连续运行状态。
6.3.3观察压差时，洁净区所有门应关闭，不许有人穿越房间。
6.3.4监测频率：洁净室（区）的压差每天记录两次，上午一次，下午一次。
6.3.4监测人员：空调人员和岗位操作人员在动态条件下监测，填写监测记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高效空气过滤器洁净区压差监测标准规程
高效空气过滤器洁净区压差监测标准规程
一.目的：
建立高效空气过滤器洁净区压差监测标准规程，通过对HVAC系统回、排、新风风量调整，使洁净区压差控制符合国家标准高效空气过滤器的洁净度要求，并采取有效监控方法，确保洁净区压差处于良好受控状态，最终保证洁净区不受外来环境污染或洁净区之间的交叉污染。
二.范围：
本标准适用于精烘包30万级空气过滤器洁净区压差的调整、监控、纠偏处理。
包括四层洁净区，分别为JK101、JK201、JK301、JK401。
三.责任者：
1、洁净区操作人员：负责对洁净区的压差进行日常监测、记录，并将每天测试结果、压差异常情况及时反馈到HVAC系统操作人员；
2、HVAC系统操作人员：负责对洁净区压差、空调机组初、中效过滤器压差进行监控和报告压差异常情况，并配合HVAC系统维护人员，对压差实行纠偏；
3、HVAC系统维护人员：负责对洁净区的压差进行测试与调整，并对洁净区压差超标时，实行纠偏处理；
4、洁净区管理人员：对本规程的实施负责，对洁净区压差实行预警，并确保压差计进行必要的校验；
4、质量科：负责按规程要求，实行监督管理。
四.程序：
1、压差调整原则：
1.1超高效空气过滤器洁净厂房必须保持一定的正压，使外界未经净化的空气不会进入净化区域，保证洁净度。
通过对不同净化级别要求的净化区域，实行不同的压差控制，达到净化分区的作用；
1.2同一洁净级别的洁净区，由于生产工艺实际情况，部份房间会产生大量粉尘、有害气体、蒸汽等，在保证与外界环境呈相对正压的状态下，还应保证与相邻的洁净区呈相对负压，以防止粉尘、有害气体、蒸汽等扩散，污染其它洁净区域；
1.3洁净区压差控制，是通过房间的送风量与回风量或排风量之间的差值来保证的。
但是，在任何情况下，房间的送风量绝对不能小于回风量或排风量，否则，会造成房间与外界环境成绝对负压；
1.4洁净区压差调整，就是在已确定的送风量状态下，通过调整回风量或排风量的大小，来确定洁净区与外界环境、洁净区内房间与房间、房间与洁净走廊之间的压差大小，确保符合设计要求；
1.5洁净区各洁净室维持正压差的压差风量，需要由室外新风补充。
新风比应根据洁净区内总送风量、总回风量计算得出，并在压差调节前，先调节新风比符合设计要求。
2、压差控制标准：
2.1维生素B2原料药生产的精烘包洁净区，共分四层，每层分别由独立的HVAC系统进行送风，共四个HV AC系统；
2.2精烘包洁净区内是生产非无菌原料药，按洁净级别划分为30万级。
洁净区内的生产操作，有部份房间产尘，如接料、混合、内包等。
有部份房间产热，如精制。
有部份房间产生气体，如稀释沉降、抽洗等。
涉及到产尘、产热、产气的区域，安装有捕尘和强排设施；
2.3根据以上情况，确定精烘包洁净区压差控制标准如下：
2.3.1洁净区相对于室外的压差，应≥10Pa；
2.3.2洁净区内产尘、产热、产气等区域，相对于相邻的洁净区的压差，应保持相对负压。
3、测定调整前的准备工作
3.1HVAC系统的送风、回风、排风和新风调整平衡后，可进行压差调整；
3.2准备测量仪器。
测量仪器的精度及量程应能满足测试需要，并进行校准，以保证测定数据的准确性。
回风、排风的测量，采用热球式风速仪测量风速，并根据空气过滤器的截面积计算风量。
压差的测量，采用便携式微压差计测量。
3.3准备设计参数表、送、回、排风平面图、风量测试与调整记录、压差测试记录等；
4、压差调整方法
4.1初测各房间的回风口的回风量、强排风量；
4.2按设计要求调整各回风口的回风量(具体的调整方法与HVAC系统空气平衡调节规程中,对送风量的调整方法相同)；
4.3按设计要求，调整总回风阀，使总回风量符合设计要求；
4.4在送风、回风系统进行风量调整时，应同时测定与调整新风量，检查系统的新风比是否满足设计要求；
4.5总回风量符合设计要求后，采用压差计进行压差测定；
4.6在压差测定时，应保证洁净区各个房间门全部关闭，所有的强排、捕尘风机全部启动；
4.3洁净区内的整体压差超标（一般可能情况是降低），可通过更换初、中效过滤器和或适当加大新风阀开度，以提高总送风量和新风量，保证洁净区压差合格；
8、注意事项
8.1洁净区的风机操作顺序，应先开启空调机组内总送风机，再开启洁净区内各捕尘和强排风机，关闭时则相反；
8.2因新风量是保证洁净区压差的一个重要措施，经调整好的新风量（通过新风阀的开度确定）不得任意改变，以免降低洁净区内整体压差；
8.3洁净区内的密封性应足够的保持良好状态，特别是房间门上的锁、风管、厂房内彩钢板连接部位等，应保持不得漏风；
百级空气过滤器洁净室压差检
测
工人在安装有KLC空气过滤器洁净室进行压差检测
