建筑反射隔热涂料隔热保温性能研究
热反射涂料及其隔热性能研究
普通 涂 料 ， 别 涂刷 在 板 材 钢 材 及 砌 块 表 面 分
上 通 过 测 试 分 析 建筑 材 料 表 面 温 度 的 变 化 ，
ｌ ０
Ｏ
研 究 热反 射 涂 料 的 保 温 、 隔热 性能 。
５ ｌ ２ ３ Ｓ ５ ５ ４ ５ ５ ５
时闯 （ ｉ ｍｎ）
２ 试验 的结果及分析
热反 射 涂 料 与 普 通 涂 料 的 温 度 差 值对 比试 验 如 下 图所 示 ：
从 图 １至 图 ６中可 以看 出 ，在 同一 温 度 及 红 外 灯 的 照 射 下 ．涂 刷 热 反 射 涂料 与涂 普 通 涂 料 相 比 ．经测 试 后 温 度 曲线 有 很 大 的 区 别 。 如 图 ３及 图 ６砌 块 的 温度
试 验 研 究
１ 、主要试 验过程 首 先 ，将 石膏 粉 、乳 白胶 和 适 量 的水 混 合 在 一 起 ，拌 合而 成 聚 合 物 胶 乳 作 为
抹 面 胶 ，抹 在 每 组 （ 块 ）水 泥 板 表 面上 ．使 其 表 面 平 整 无 缝 隙 。在 一 段 时 间 两 后 涂 刷 涂 料 其 中 一 块 板 材 涂 刷 热 反 射 涂 料 ， 而 另 一 块 涂 刷 普 通 涂 料 之 后 用 ２ ０ 红 外 灯 泡 在 距 离 水 泥板 材 表 面 ４ ０ ｍｍ 处 进 行 照 射 。本 文 选 用 材 料 内 外表 ５ｗ ５
胶 乳 自 制 。
４ ０
３ ０
ｌ Ｆ 丽
一
２ ０ １ ０ ０ ５ ｌ ２ ３ 哇５ ５ ５ ５ ５ ５
Ｉ 反） 射 ｌ Ｉ 温 曾ｌ 度（ ｌ
时阍 （ｉ） ｍｈ
Ｓ ｌ ２ ３ ４ ｓ ５ ５ ｓ ５ ５时闫 （Fra bibliotekｉ ） － ｎ
反射隔热涂料检测指标
反射隔热涂料检测指标反射隔热涂料是一种应用于建筑物或其他设施表面的涂料，其主要功能是通过反射太阳辐射来降低表面温度，减少热量的吸收和传导，从而达到隔热的效果。
反射隔热涂料的性能指标是评估其隔热效果和质量的重要依据，下面将介绍几个常见的反射隔热涂料检测指标。
1. 反射率：反射率是评估反射隔热涂料隔热性能的重要指标之一。
反射率越高，涂料能够反射的太阳辐射越多，表面温度越低。
常见的反射率指标有太阳光反射率和红外线反射率。
太阳光反射率是指涂料对太阳光的反射能力，红外线反射率是指涂料对红外线辐射的反射能力。
一般来说，反射率越高，涂料的隔热效果越好。
2. 热导率：热导率是指涂料传导热量的能力。
反射隔热涂料的热导率应尽量低，以减少热量的传导。
热导率的测量可以通过热导率测试仪来进行，该仪器能够测量涂料在一定温度差下的热传导情况。
3. 耐候性：反射隔热涂料应具备一定的耐候性能，能够在长期的太阳辐射、温度变化和气候条件下保持稳定的反射率。
耐候性的评估可以通过加速老化试验和实际使用环境下的长期观察来进行。
4. 耐久性：反射隔热涂料应具备一定的耐久性，能够长期保持其隔热性能而不发生剥落、褪色或其他损坏。
耐久性的评估可以通过耐久性试验来进行，如湿热循环试验、冻融循环试验等。
5. 粘结强度：粘结强度是指涂料与基材之间的附着力。
反射隔热涂料应具备良好的粘结强度，能够牢固地附着在基材表面，不易剥落。
粘结强度的测试可以通过剥离试验来进行。
6. 环保性：反射隔热涂料应符合环保要求，不含有害物质，不会对环境和人体健康造成危害。
环保性的评估可以通过有关的环境和健康标准来判断。
总结起来，反射隔热涂料的检测指标包括反射率、热导率、耐候性、耐久性、粘结强度和环保性等。
这些指标综合评估了涂料的隔热性能、质量和安全性，对于选择和使用反射隔热涂料具有重要的指导意义。
在实际应用中，可以根据具体需求和使用环境选择符合要求的反射隔热涂料，以达到节能减排、降低能耗的目的。
反射隔热涂料-保温胶泥外墙保温系统性能研究

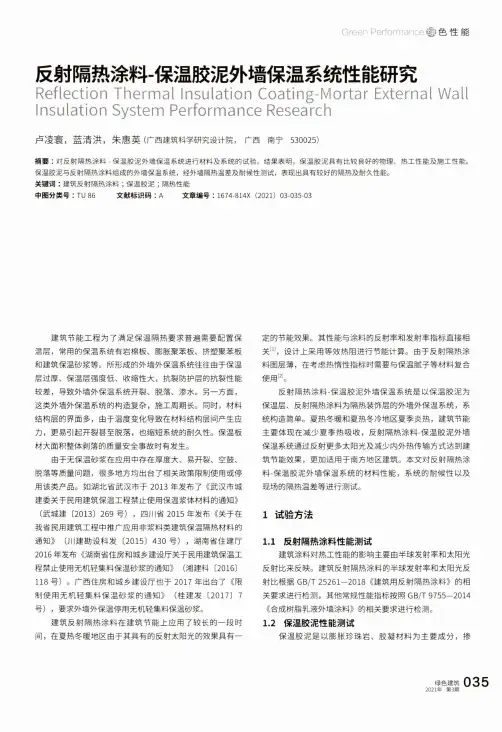

Green Performance 魯色性能反射隔热涂料-保温胶泥外墙保温系统性能研究Reflection Thermal Insulation Coating-Mortar External Wall Insulation System Performance Research卢凌寰，蓝清洪，朱惠英（广西建筑科学研究设计院，广西南宁530025)摘要：对反射隔热涂料-保温胶泥外墙保温系统进行材料及系统的试验。
结果表明，保温胶泥具有比较良好的物理、热工性能及施工性能。
保温胶泥与反射隔热涂料组成的外墙保温系统，经外墙隔热温差及耐候性测试，表现出具有较好的隔热及耐久性能。
关键词：建筑反射隔热涂料；保温胶泥；隔热性能中图分类号：TU86 文献标识码：A文章编号：1674-814X(2021) 03-035-03建筑节能工程为了满足保温隔热要求普遍需要配置保 温层，常用的保温系统有岩棉板、膨胀聚苯板、挤塑聚苯板 和建筑保温砂浆等。
所形成的外墙外保温系统往往由于保温 层过厚、保温层强度低、收缩性大，抗裂防护层的抗裂性能 较差，导致外墙外保温系统开裂、脱落、渗水。
另_方面，这类外墙外保温系统的构造复杂，施工周期长。
同时，材料 结构层的界面多，由于温度变化导致在材料结构层间产生应 力，更易引起开裂甚至脱落，也缩短系统的耐久性。
保温板 材大面积整体剥落的质量安全事故时有发生。
由于无保温砂浆在应用中存在厚度大、易开裂、空鼓、脱落等质量问题，很多地方均出台了相关政策限制使用或停 用该类产品。
如湖北省武汉市于2013年发布了《武汉市城 建委关于民用建筑保温工程禁止使用保温浆体材料的通知》(武城建[2013〕269号），四川省2015年发布《关于在 我省民用建筑工程中推广应用非浆料类建筑保温隔热材料的 通知》（川建勘设科发〔2015〕430号），湖南省住建厅 2016年发布《湖南省住房和城乡建设厅关于民用建筑保温工 程禁止使用无机轻集料保温砂浆的通知》（湘建科[2016〕118号）。
建筑反射隔热涂料应用技术的研究
０ 引 言
近年来 ， 在 夏热冬 暖、 夏热冬冷地 区 ， 建筑反射
隔热 涂料 获得 一 定 程度 的应 用 。在夏 热 冬 冷 地 区 ， 某
一
种实 用 性 强 的新 型建 筑 节能 技 术 。
１ Ｐ Ｔ Ｉ 保 温 涂 料 的研 究
１ ． １ 原材 料
些本身具有 较高热阻而无需外墙外保温系统就能够
本身具有较高热阻的砌体墙上配套保温腻子时 ， 保温
腻 子 的性 能较 差 ， 或 者 不具 有 应 有 的导 热 系数 ［ 市 场 上 有 的保 温 腻 子 导 热 系 数 高 达 ０ ． ２ ３ ｗ／ （ ｍ・ Ｋ） ］ ， 或 者其导 热系数符合要 求 ， 但 力 学 性 能 或 经 济性 能 较
Байду номын сангаас
拌器搅拌均匀 ；再投入羟 乙基纤 维素 ， 搅拌均匀后
加 入 氨水 调 节 ｐ Ｈ至 ９ ． ０ ～ １ ０ ． ０ ， 并 搅 拌 至 羟 乙基 纤 维 素充 分溶 解 （ 即成 为均 匀 的胶 液 ） 。 然后， 将Ｔ ｅ ｘ ａ ｎ ｏ ｌ 酯醇 、 丙 二醇 、 “ 快 易 ”分 散 剂 等 加 入 混 合 罐 中搅 拌 均 匀 。 再 在低 速 搅 拌 下 加 入 苯
节Ｐ Ｔ Ｉ 保温 涂料体系 的ｐ Ｈ在 ８ ． ５ １ ０ ． ０之 间 ，以保 持 其 贮 存 稳定 性 。
１ ． ５ ． ２ 硅 溶 胶 用量 对 Ｐ Ｔ Ｉ 保 温涂 料 贮 存稳 定性 的 影 响
考察 了硅溶胶用量分别为 ８ ％和 １ ５ ％时对 Ｐ Ｔ Ｉ 保
温涂 料贮 存 稳定 性 的影 响 ， 结 果 见表 ３ 。 将 配 方 量 的水 和 防 霉 剂 加 入 混 合 罐 中 ， 开 动 搅
建筑反射隔热涂料隔热保温性能研究
建筑反射隔热涂料隔热保温性能研究、乜发布日期：2011-11-17来源：安徽省建筑科学研究设计院作者：徐峰浏览次数：94核心提示：导读：本文通过试验研究了建筑反射隔热涂料的反射隔热和保温功能。
结果表明：建筑反射隔热涂料对以传导传热为主要热传递方式的传热系数的影响很小；反射隔热效果明显，受到光照时涂膜表面升温显著降低。
在夏热冬冷地区的居住建筑外墙采用反射隔热涂料全年可节能2%~5%。
徐峰（安徽省建筑科学研究设计院，合肥230001）摘要：通过试验研究了建筑反射隔热涂料的反射隔热和保温功能。
结果表明：建筑反射隔热涂料对以传导传热为主要热传递方式的传热系数的影响很小；反射隔热效果明显，受到光照时涂膜表面升温显著降低。
在夏热冬冷地区的居住建筑外墙采用反射隔热涂料全年可节能2%~5%。
关键词：反射隔热涂料；功能性建筑涂料；隔热保温性；试验研究中图分类号：TU 56文献标识码：A文章编号：1009-1696（2011）06-0042-050引言建筑反射隔热涂料是近年来得到一定应用并受到重视的新型功能性建筑涂料。
在我国夏季气温过高的夏热冬暖、夏热冬冷气候区，该涂料除了具有普通外墙涂料的装饰效果外，还能够反射太阳辐射热而降低涂膜表面温度，并减轻因夏季涂膜表面温度过高而带来的一系列问题。
但是，在受到重视和得到应用的另一方面，该涂料在应用中也出现了一些问题，例如对涂料性能和应用条件了解较少而出现的应用误区（例如有的供应商宣称可用于内墙保温）、过分夸大涂料功能而出现的应用偏差等。
建筑反射隔热涂料的基本功能是因反射照射到涂膜表面的光和热、降低涂膜表面温度而产生隔热作用。
虽然涂膜本身的导热系数很低，但由于涂膜施涂较薄，所能够起到的保温作用有限，在建筑节能计算中对涂膜本身的热阻(或传热系数)一般忽略不计。
但是，实际中有的涂料供应商或者因为技术素质问题，或者因为经济利益问题，总是过分夸大建筑反射隔热涂料的保温功能。
为此，笔者进行了多次建筑反射隔热涂料的实际保温性能和功能试验，有的试验是使用规范的试验室设备和测试方法；有的则是自制的试验装置，采用简单的试验方法。
建筑用反射隔热涂料检测报告
建筑用反射隔热涂料检测报告：隔热反射涂料检测报告建筑写赞美涂料公司的文章保温腻子代理江苏涂料文章怎么吸引人篇一：反射型隔热涂料的技术标准及检测方法反射型隔热涂料反射型隔热涂料的绝热原理及产品特点通常情况太阳能量主要集中在波长为0.4～1.8μm的可见光和近红外区。
因此，如果研制的反射型隔热涂料在此波长范围内对太阳辐射的反射率越高，涂层的隔热效果就会越好。
反射型隔热涂料就是通过选择合适的树脂、颜料、填料及生产工艺，制得高反射率的涂层来反射太阳热，从而达到隔热降温的目的。
反射型绝热涂料开始是为满足军事上和航天上的需求而发展起来的。
由于反射型绝热涂料能够显著地降低暴露于太阳热辐射下的物体的表面温度，因而该类涂料迅速在石油化工业得到应用。
反射型绝热涂料在建筑工程中主要应用于隔热场合，即在外围结构的表面采用高反射性隔热涂料，能够减少建筑物对太阳辐射热的吸收，阻止建筑物表面因吸收太阳辐射导致的温度升高，减少热量向室内的传入。
以前主要研究在屋面上应用，以降低温升并对屋面防水材料起保护作用。
近年来由于国外新型高效能反射材料玻璃空心微珠的出现，推动了这类涂料在我国南方冬冷地区外墙面的应用。
空心玻璃微珠是20世纪五六十年代发展起来的一种微粒材料，是由钠磞硅盐材料经特殊工艺制成的薄壁、封闭的微小球体，球体内部包裹一定量的气体，它具有低密度、低导热、低吸油率、耐高温、电绝缘强度、热稳定性好、耐腐蚀、粒径及化学组成可控等优点。
空心玻璃微珠是目前反射型隔热涂料的主要功能性填料目前市场上的几种主要反射型隔热涂料：1集保温隔热、耐候性好、防火阻隔、防尘自洁、无菌类及苔藓滋长、无挥发物、无毒环保于一身的无机隔热反射墙体涂料。
2热反射率可达85%以上，可与其他材料复合使用，广泛应用于成品油罐及低温容器的隔热保温的薄层隔热反射涂料。
3水性化石涂料发展的必然趋势，将金属薄片进行特殊处理或不采用金属薄片的水性反射隔热涂料已成为国内外隔热涂料研究的热点之一。
建筑反射隔热涂料的关键技术及其应用
建筑反射隔热涂料的关键技术及其应用
建筑反射隔热涂料是一种特殊的建筑涂料，其具有反射太阳辐射、减少建筑物热吸收、提高建筑物隔热性能的功能。
它的关键技术主要包括涂料成分、光学性能、阻隔热性能和
适用范围等方面。
涂料成分是建筑反射隔热涂料的基础。
一般来说，涂料的基础成分包括树脂、颜料和
助剂。
在反射隔热涂料中，特殊的颜料是关键。
这些颜料主要是由高反射率的功能性材料
组成，如高红外反射率颜料、高紫外反射率颜料等。
这些颜料能有效地反射太阳辐射，减
少热的吸收，从而提高建筑物的隔热性能。
光学性能是建筑反射隔热涂料的另一个关键技术。
涂料的光学性能主要包括颜色、光
泽和透过率。
对于反射隔热涂料来说，浅色和金属颜色是常见的选择，因为它们能有效地
反射太阳辐射。
涂料的光泽也会影响反射效果，一般来说，光泽度低的涂料较为理想。
透
过率是指涂料对可见光的透过程度，该指标要根据具体的应用环境来选取。
阻隔热性能是建筑反射隔热涂料的核心技术。
该性能不仅与涂料本身的反射效果有关，还与涂料的厚度、覆盖率等因素有关。
一般来说，涂料的厚度越大，反射效果越好。
涂料
的覆盖率也是考虑的因素之一，覆盖率越高，反射效果越好。
应用范围是建筑反射隔热涂料的关键技术之一。
该涂料适用于各种建筑物，包括住宅、商业建筑和工业厂房等。
在选取涂料时，需要考虑到建筑物的材料、形状、环境等因素。
涂料的持久性能也是重要的考虑因素，应选取耐候性好、保持反射效果时间较长的涂料。
反射隔热保温涂料研究的新进展
的 材 料 来 实现 对 建筑 物 的 隔热 和保 温。 特 别 是 由于 要 考 虑 到 建 筑 物 的
荷 重， 因 而 大 都 选 用 轻 质 的有 机 材
料 来实现建筑 物的节能和 保温， 如 常 用 的聚苯板 材料厚 度达 到 ３ ０～ ５ Ｏ ｅ 度 很 大 。 与 此相 反 ， 隔热 保 温涂 料 是通 过 在 建筑 物 内外 墙 和 顶 部涂 复 一层 具 有 阻隔 、 反射 、 辐 射 等 作用 的 涂层 来 实 现 节 能 和保 温 目的 的 薄 型 功 能性 涂 料 。 近年来， 市 场 上 已经
填 料 的种 类 、 含 量 对 涂 层 隔 热 性 能
热 的 目的 ， 其 主 要 起 反 射 作 用 的 是
从 而 使 城 区 内 的平 均 温 度 会 比城 区
外温度 高 出 ４～８ ℃。 而且 ， 随着 全球 变 暖 的气 候状 况和 能 源 消 耗 量 的 日 益增 加 ， 可 以预 料 城 市 的这 种 “ 热 岛
年代开 始， 一些 工业发达 国家就 已
增、 建筑物越来越多， 这些都会使 城
党 的十八大报告提 出了推动新 型“ 城镇化” 的规划， 从报告 内容看 ，
斯脚翻产业 Ｎ Ｏ． ３ ２ ０ １ ３＿ 圜
市 的“ 热 岛效应” 变得 越来越 明显 ，
比例 则 明显 偏 低 。 此外， 从２ ０ 世纪７ ０
较高 的 白色 颜料 可有 效 提 高 涂 料 的 隔 热效 果 。 张 熠等 研 制 的反 射 隔 热 保 温涂 料 是 一 种 主动 式和 智 能 型 的 涂料 ， 是 通 过 反 射 太 阳 光 来 达 到 隔
非常 重 要 的产 品。 然而， 以 往 的 隔 热 保 温技 术 主 要 是 采 用低 导 热 系 数
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑反射隔热涂料隔热保温性能研究发布日期：2011-11-17 来源：安徽省建筑科学研究设计院作者：徐峰浏览次数：94 核心提示：导读：本文通过试验研究了建筑反射隔热涂料的反射隔热和保温功能。
结果表明：建筑反射隔热涂料对以传导传热为主要热传递方式的传热系数的影响很小；反射隔热效果明显，受到光照时涂膜表面升温显著降低。
在夏热冬冷地区的居住建筑外墙采用反射隔热涂料全年可节能2%~5%。
徐峰（安徽省建筑科学研究设计院，合肥230001）摘要：通过试验研究了建筑反射隔热涂料的反射隔热和保温功能。
结果表明：建筑反射隔热涂料对以传导传热为主要热传递方式的传热系数的影响很小；反射隔热效果明显，受到光照时涂膜表面升温显著降低。
在夏热冬冷地区的居住建筑外墙采用反射隔热涂料全年可节能2%~5%。
关键词：反射隔热涂料；功能性建筑涂料；隔热保温性；试验研究中图分类号：TU 56 文献标识码：A 文章编号：1009-1696（2011）06-0042-050 引言建筑反射隔热涂料是近年来得到一定应用并受到重视的新型功能性建筑涂料。
在我国夏季气温过高的夏热冬暖、夏热冬冷气候区，该涂料除了具有普通外墙涂料的装饰效果外，还能够反射太阳辐射热而降低涂膜表面温度，并减轻因夏季涂膜表面温度过高而带来的一系列问题。
但是，在受到重视和得到应用的另一方面，该涂料在应用中也出现了一些问题，例如对涂料性能和应用条件了解较少而出现的应用误区（例如有的供应商宣称可用于内墙保温）、过分夸大涂料功能而出现的应用偏差等。
建筑反射隔热涂料的基本功能是因反射照射到涂膜表面的光和热、降低涂膜表面温度而产生隔热作用。
虽然涂膜本身的导热系数很低，但由于涂膜施涂较薄，所能够起到的保温作用有限，在建筑节能计算中对涂膜本身的热阻（或传热系数）一般忽略不计。
但是，实际中有的涂料供应商或者因为技术素质问题，或者因为经济利益问题，总是过分夸大建筑反射隔热涂料的保温功能。
为此，笔者进行了多次建筑反射隔热涂料的实际保温性能和功能试验，有的试验是使用规范的试验室设备和测试方法；有的则是自制的试验装置，采用简单的试验方法。
试验结果表明：该类涂料的主要功能仍然是反射和隔热，保温功能在试验中体现不出来。
现将有关试验结果整理形成本文。
1 关于建筑反射隔热涂料保温隔热性能的试验1.1 建筑反射隔热涂料对墙体保温系统热工性能影响的试验1.1.1 试验用砌体与仪器试验用砌体为具有一定保温隔热功能的混凝土空心砌块砌体，尺寸为1.0 m×1.0 m×0.23 m。
该砌体砌筑于试验室中测试传热系数仪配套的框架中。
试验用仪器为北京奥达仪器设备有限公司生产的“JW- Ⅰ型墙体制品保温检测装置”。
1.1.2 传热系数测试（1）试验砌体砌筑1 周后两面分别抹涂20 mm常用内墙抹灰砂浆和外墙抹灰砂浆，养护28 d 后测试该砌体的传热系数。
（2）在砌体表面抹涂35 mm 厚保温砂浆，养护28 d 后再测试该砌体施工建筑保温砂浆后的传热系数。
（3）最后，在该砌体的保温砂浆面刮涂2 道柔性耐水腻子，并喷涂3 道反射隔热涂料，养护14 d 后再次测试传热系数。
这次测试传热系数分两种情况进行，一次是涂料涂施面朝着热源，另一次是涂料涂施面背着热源。
1.1.3 传热系数测试结果以上各种情况下测得的传热系数结果见表1。
以上各种情况下测得的传热系数结果见表1。
1.1.4 结果分析从表1 中可见：建筑保温砂浆保温层对降低传热系数的效果明显，说明其具有一定的保温隔热性能。
砂浆保温层表面涂覆反射隔热涂料，对以传导传热为主要热传递方式的传热系数的影响很小。
该试验结果和热传导的原理是一致的。
由于所使用的测试仪器和方法是目前建筑节能试验室测试砌体传热系数所普遍使用的，因而该结果具有代表性和可信性。
1.2 建筑反射隔热涂料的保温性能和隔热性能模拟试验为了研究建筑反射隔热涂料的保温性能和隔热性能，自制了一个简单的试验装置，通过碘弧灯发出的光和热对涂膜和对比试验样板进行照射，来研究其保温隔热性能。
1.2.1 试验装置试验装置为自制，概述如下：采用3 cm 厚的模塑聚苯乙烯泡沫板，制成外形尺寸（长×宽×高）为46.5 cm×46.5 cm×24.5 cm 的小型保温箱体，箱体中间使用2.5 cm 厚模塑聚苯乙烯泡沫板隔成两个空腔，在每个空腔的中间放置一个电子温度计的探头，用于测量试验过程中箱体内的温度。
保温箱上方25 cm 高度处，设置一个1 000 W 碘弧灯，作为照射源，照射放置在保温箱上的试板。
碘弧灯发出的光和热照射到涂膜和对比试验样板表面，并向保温箱内传导热量而使箱内的温度发生变化，通过测量保温箱内温度的变化，研究建筑反射隔热涂料的隔热保温性能。
试板和对比试板安装在保温箱上后，四周用密封胶带密封严实。
1.2.2 试板试板以5 mm 厚石棉水泥板为底板，尺寸同箱体横断面一样大小，以正好盖严保温箱。
在该石棉水泥板上，一分为二地成型出建筑反射隔热涂料试板和对比试验试板。
试板制作：批涂约5 mm 厚保温腻子，腻子膜表面涂覆建筑反射隔热涂料，保温腻子的导热系数为0.102 W/（m·K）。
腻子膜与反射隔热涂膜总厚度约5.5mm。
对比试板为3 cm 厚建筑保温砂浆保温层，其导热系数为0.116 W/（m·K）。
1.2.3 涂膜受照射情况下保温箱内的温度变化在涂膜面和对比试验的保温砂浆保温层均朝着碘弧灯受照射的情况下，保温箱内的温度变化如表2所示。
分析表2 中的结果，可以得出以下几点与通常理论相一致的结论：第一，建筑反射隔热涂料的反射隔热效果明显。
在表2 结果中的第一种情况下，刚开始照射时，两个箱内的温度基本相同。
随着照射时间的延长，以涂膜覆盖的箱体内温度上升速度明显快于保温砂浆覆盖的箱体。
这是因为试验一开始时由于照射时间短，涂膜表面和保温砂浆表面的温度相差不大，而保温砂浆保温层的热阻大于反射隔热涂层体系的热阻。
但是，随着试验时间的延长，涂膜表面和保温砂浆表面的温度相差变大，因而热量通过保温砂浆向箱内传导的速度加快。
而反射隔热涂层体系虽然热阻小，但涂膜表面与箱内的温差小，因而热量传导速度低于保温砂浆层。
从测试结果来说，就是保温砂浆覆盖的箱体内的温度从低于涂膜覆盖的箱体，到逐渐持平，最后高出2.6℃（38.8℃与36.2℃之差）。
第二，建筑反射隔热涂料保温性能不明显。
从关闭碘弧灯后保温箱内温度的自然下降测量结果可以看出，关闭照射源后，反射隔热涂层体系的降温速度明显快于保温砂浆层。
经过1 h 的时间，两个箱内的温度相差2.9℃，说明反射隔热涂料保温性能有限。
第三，涂膜表面升温显著降低，这一点是涂膜反射隔热的基本体现。
因为照射到涂膜表面的光和热大部分被反射，涂膜吸收得很少，且涂膜本身的导热系数很小［约0.6 W/（m·K）］，因而涂膜的温度升高与对比的砂浆保温层相比很低，从而产生良好的反射隔热功能。
1.3 在保温箱内模拟加温情况下的温度变化1.3.1 试验装置使用上述试验装置，在保温箱的两个空腔内各放一个40 W 白炽灯作为热源，测量加热过程中试验箱内温度上升和关灯后试验箱内温度下降的情况。
白炽灯和电子温度计的探头中间用小隔板隔开。
通过测量保温箱内温度的变化，比较建筑反射隔热涂料与建筑保温砂浆层的隔热保温性能。
1.3.2 试板试板为两块，均以5 mm 厚石棉水泥板为底板，尺寸为箱体横断面的一半，即大小与泡沫板隔开的空腔一样。
这样，两块板分别成型出建筑反射隔热涂膜和砂浆保温层（对比试验试板）后，正好盖严并卡在分割的保温箱空腔上。
试板制作：批涂约5 mm 厚保温腻子，腻子膜表面涂覆建筑反射隔热涂料，保温腻子的导热系数为0.102 W/（m·K）。
腻子膜与反射隔热涂膜总厚度约5.5mm。
对比试板为3 cm 厚无机保温砂浆层，其导热系数为0.116 W/（m·K）。
1.3.3 试验结果及分析加热阶段及自然降温过程中保温箱两个空腔内的温度变化情况如表3 所示。
分析表3 中的试验结果，虽然试验中使用的保温砂浆的保温性能并不好［导热系数0.116 W/（m·K）］，但无论是在加热阶段，还是在自然降温阶段，其效果均优于建筑反射隔热涂层系统。
在1 h 的加热过程中，以建筑保温砂浆覆盖的保温箱空腔内的温度从24.2℃上升到53.3℃；而以建筑反射隔热涂层系统覆盖的空腔内的温度仅上升到50.8℃，说明有更多的热通过建筑反射隔热涂层传导出去。
在50 min 的降温过程中，以保温砂浆层试件覆盖的保温箱空腔内的温度高于涂料系统的，说明保温砂浆层有更好的保温效果。
综合上面的试验结果可以认为：建筑反射隔热涂料的反射隔热性能是非常明显的，但保温性能有限，在实际应用中必须根据实际情况考虑墙体热阻（或传热系数）问题。
2 某些标准（规程）对建筑反射隔热涂料热工性能的规定建筑反射隔热涂料使用已有多年，已经相继颁布了有关的国家标准、行业标准和地方规程、设计标准等。
产品标准中通常不涉及涂料实际应用中的等效涂料热阻（或传热系数）。
2.1 产品标准关于建筑反射隔热涂料的产品标准，我国目前有国家标准GB/T 25261—2010《建筑用反射隔热涂料》、建工行业标准JG/T 235—2008《建筑反射隔热涂料》和建材行业标准JC/T 1040—2007《建筑外表面用热反射隔热涂料》等。
产品标准一般只规定涂料的反射隔热性能（如太阳光反射比、半球发射率、隔热温差和隔热温差衰减等），而没有对等效热阻的规定。
但是，国家标准GB/T 25261—2010 在附录A 中作为资料性附录列出了等效涂料热阻Re，Re=［（1/ε）-1］×（R+0.15）（ε 为反射隔热涂料的年传热修正值；R 为涂料基层墙体热阻），并分别以南京地区气候为代表：当涂料的太阳光反射比和半球发射率为0.80 时，等效涂料热阻为0.16~0.20 m2·K·W-1（根据朝向、基层墙体不同有区别）；以广州地区气候为代表：当涂料的太阳光反射比和半球发射率为0.80时，等效涂料热阻为0.15~0.28 m2·K·W-1（根据朝向、基层墙体不同有区别）。
2.2 设计标准上海市《居住建筑节能设计标准》规定，当外墙采用反射隔热涂料时，其传热系数值可以按照表4取值。
2.3 技术规程在相关的应用技术规程中，根据实际使用的需要，涂料的等效热阻是必须确定的设计指标。
例如，在重庆市工程建设标准DBJ/T 50-076—2008《建筑反射隔热涂料外墙外保温系统技术规程》中规定，使用反射隔热涂料的外墙，其传热系数应按下式进行计算：式中，Km——修正后的平均外墙传热系数，W/（m2·K）；KO——建筑节能设计计算的平均外墙传热系数，W/（m2·K）；β——修正系数，根据设计计算的平均外墙传热系数KO，按表5 取值。
