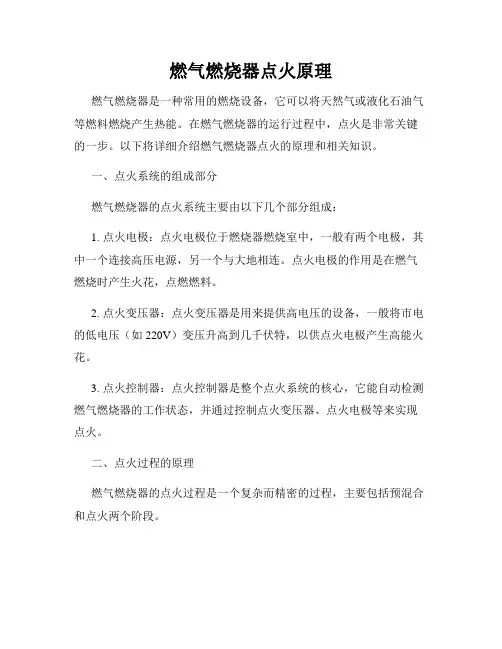

燃气燃烧器知识
燃气燃烧器点火原理
燃气燃烧器点火原理燃气燃烧器是一种常用的燃烧设备，它可以将天然气或液化石油气等燃料燃烧产生热能。
在燃气燃烧器的运行过程中，点火是非常关键的一步。
以下将详细介绍燃气燃烧器点火的原理和相关知识。
一、点火系统的组成部分燃气燃烧器的点火系统主要由以下几个部分组成：1. 点火电极：点火电极位于燃烧器燃烧室中，一般有两个电极，其中一个连接高压电源，另一个与大地相连。
点火电极的作用是在燃气燃烧时产生火花，点燃燃料。
2. 点火变压器：点火变压器是用来提供高电压的设备，一般将市电的低电压（如220V）变压升高到几千伏特，以供点火电极产生高能火花。
3. 点火控制器：点火控制器是整个点火系统的核心，它能自动检测燃气燃烧器的工作状态，并通过控制点火变压器、点火电极等来实现点火。
二、点火过程的原理燃气燃烧器的点火过程是一个复杂而精密的过程，主要包括预混合和点火两个阶段。
1. 预混合阶段：在预混合阶段，燃气与空气按一定的比例混合，形成可燃混合气体。
这一阶段需要通过燃气供气系统和通风系统来实现。
只有达到正确的燃气与空气比例，才能确保点火的顺利进行。
2. 点火阶段：在点火阶段，点火控制器会给点火变压器发送信号，启动点火过程。
点火变压器将市电的低电压升高到几千伏特，点火电极之间就会产生一个电火花。
由于电火花的高温，燃气与空气的混合气体就会被点燃，从而引燃燃料。
点燃后的燃气燃烧在燃烧室中产生高温高压气体，供给燃气燃烧器的工作。
三、燃气燃烧器点火的注意事项1. 清洁保养：定期对燃气燃烧器的点火系统进行清洁和保养，确保电极之间没有积碳和污垢，以保证点火正常。
2. 电极间隙的调整：电极间隙是点火正常与否的关键，一般应调整在0.2-0.5mm之间。
3. 电极与焰心的对准：电极与焰心的对准也是保证点火顺利进行的重要因素，应尽量保持平行且距离适当。
4. 点火控制器的维护：点火控制器是点火系统的核心，定期检查和维护点火控制器的工作状态是非常重要的。
燃气燃烧器工作原理
燃气燃烧器工作原理燃气燃烧器是一种常见的燃烧设备，广泛应用于工业和家庭领域。
它的工作原理基于燃气的燃烧反应，通过将燃气与空气混合并点燃，释放出能量。
在本文中，我们将详细介绍燃气燃烧器的工作原理及其相关要素。
一、燃烧反应燃气燃烧器的工作原理基于燃气与空气的混合和燃烧反应。
燃气是一种可燃气体，如天然气或液化石油气。
而空气中含有氧气，是燃烧反应所需的氧化剂。
当燃气与空气以适当比例混合时，点燃燃气/空气混合物即可发生燃烧反应。
二、燃气供应系统燃气燃烧器的燃气供应系统通常包括燃气管道、燃气阀门及压力调节器。
燃气通过管道输送到燃气阀门，然后通过压力调节器进行压力调整。
调节器将燃气压力调整到燃烧器所需的工作压力范围，以确保正常的燃气供应。
三、空气供应系统燃气燃烧器的空气供应系统通常包括风机、进气管道和风门。
风机通过进气管道将空气吸入，并将其送入燃气燃烧器。
为了确保燃气与空气的适当混合，风门被用来调整进入燃烧器的空气流量。
合理的空气供应是确保燃气燃烧器正常工作的重要因素。
四、点火系统燃气燃烧器的点火系统用于点燃燃气/空气混合物，触发燃烧反应。
点火系统一般包括火花塞或点火电极、高压变压器和点火控制器。
当点火控制器工作时，高压变压器产生高电压，使点火电极间产生火花，从而点燃燃气/空气混合物，启动燃烧过程。
五、燃烧调节系统燃烧调节系统用于控制燃气燃烧器的燃气和空气供应量，确保燃气的完全燃烧。
常见的燃烧调节系统包括燃气阀门、空气门、调节器和点火控制器。
通过控制燃气和空气的供应量，燃烧调节系统可以实现燃烧过程的控制和调节。
六、安全系统燃气燃烧器在工作过程中需要具备一定的安全性能。
安全系统主要包括燃气泄漏检测装置和火焰监视器。
燃气泄漏检测装置用于监测燃气管道是否存在泄漏，并及时采取措施进行处理。
火焰监视器则用于监测燃烧过程中的火焰情况，当火焰异常时自动切断燃气供应，确保安全运行。
总结起来，燃气燃烧器的工作原理涉及燃烧反应、燃气供应系统、空气供应系统、点火系统、燃烧调节系统和安全系统。
燃气燃烧器安全操作规程
燃气燃烧器安全操作规程燃气燃烧器是一种常见的加热设备，用于提供火焰和热能。
但是，由于燃气燃烧器的特殊性质，其安全操作至关重要。
为了确保人员和设备的安全，以下是一些燃气燃烧器的安全操作规程。
1.使用前检查设备：在使用燃气燃烧器之前，必须仔细检查设备的工作状态。
首先，检查燃气供应是否正常，燃气管道是否安全。
其次，检查燃气燃烧器是否有漏气和损坏现象。
如果发现任何问题，应立即停止使用并通知相关人员进行维修。
2.保持通风良好：燃气燃烧器在燃烧过程中会产生一些有害气体，如一氧化碳。
为了确保室内空气质量，必须保持良好的通风。
燃气燃烧器应该安装在通风良好的地方，并保持通风口畅通。
3.正确操作控制面板：燃气燃烧器通常配备有控制面板，用于控制热量和火焰大小。
在操作控制面板之前，必须阅读并理解操作说明。
确保正确设置和调整火焰大小，以避免过热或不足的问题。
4.定期维护保养：燃气燃烧器需要定期维护保养，以确保其正常运行和安全性。
清洁和更换燃烧器零件，如喷嘴、火焰探测器等，是保持设备安全运行的重要步骤。
建议定期请专业人士对燃气燃烧器进行维护和检修。
5.远离易燃物品：使用燃气燃烧器时，应远离易燃物品，如纸张、布料、液体等。
禁止在燃气燃烧器附近堆放任何可燃物品，以免引发火灾事故。
6.及时疏通烟道：燃气燃烧器的烟道必须保持通畅，以确保废气能够顺利排出。
定期清理烟道，以防止积灰和堵塞。
同时，要确保烟道安装合理，并按照规定定期进行清洗和维护。
7.遵循安全操作原则：在操作燃气燃烧器时，必须遵循一些基本的安全操作原则。
例如，不要离开燃气燃烧器，尤其是在加热过程中。
不要将易燃物品放在燃气燃烧器附近。
如果发现任何异常情况，如异常声音、异味或漏气，应立即停止使用并检查问题。
总之，燃气燃烧器的安全操作是确保设备正常运行和人员安全的重要措施。
通过合理使用和定期维护，可以减少燃气燃烧器可能引发的事故风险，保障人员和设备的安全。

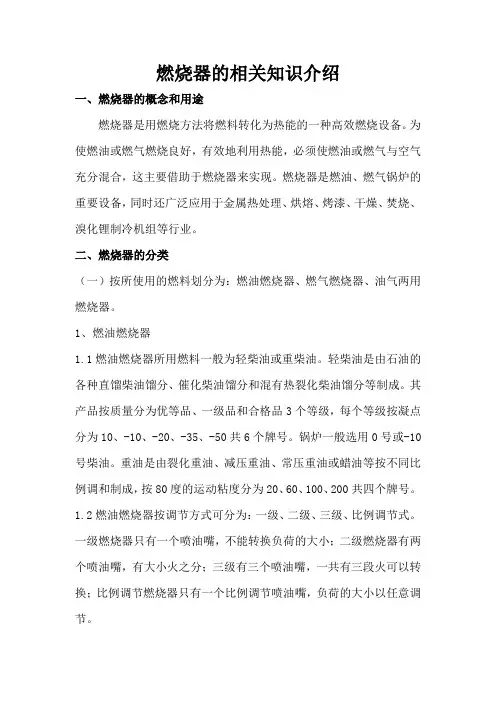

燃烧器的相关知识介绍
燃烧器的相关知识介绍一、燃烧器的概念和用途燃烧器是用燃烧方法将燃料转化为热能的一种高效燃烧设备。
为使燃油或燃气燃烧良好，有效地利用热能，必须使燃油或燃气与空气充分混合，这主要借助于燃烧器来实现。
燃烧器是燃油、燃气锅炉的重要设备，同时还广泛应用于金属热处理、烘熔、烤漆、干燥、焚烧、溴化锂制冷机组等行业。
二、燃烧器的分类（一）按所使用的燃料划分为：燃油燃烧器、燃气燃烧器、油气两用燃烧器。
1、燃油燃烧器1.1燃油燃烧器所用燃料一般为轻柴油或重柴油。
轻柴油是由石油的各种直馏柴油馏分、催化柴油馏分和混有热裂化柴油馏分等制成。
其产品按质量分为优等品、一级品和合格品3个等级，每个等级按凝点分为10、-10、-20、-35、-50共6个牌号。
锅炉一般选用0号或-10号柴油。
重油是由裂化重油、减压重油、常压重油或蜡油等按不同比例调和制成，按80度的运动粘度分为20、60、100、200共四个牌号。
1.2燃油燃烧器按调节方式可分为：一级、二级、三级、比例调节式。
一级燃烧器只有一个喷油嘴，不能转换负荷的大小；二级燃烧器有两个喷油嘴，有大小火之分；三级有三个喷油嘴，一共有三段火可以转换；比例调节燃烧器只有一个比例调节喷油嘴，负荷的大小以任意调节。
1.3燃油燃烧器按其雾化形式可分为机械雾化式和介质雾化式。
1.4燃油燃烧器的组成：一般由燃烧器外壳、程序控制器、风机、油泵、伺服电机、电眼、电磁阀、燃烧头、稳焰盘等组成。
1.5燃烧器各部件功能：燃烧器外壳是各部件的载体，很多部件是紧固在外壳上的；程序控制器是用来控制燃烧器的点火程序的装置；风机室带动叶轮为燃烧提供足够的空气的装置；油泵是通过联轴器与风机相连，风机转动带动油泵为燃烧提供带有一定压力的燃料；伺服电机是用来控制风门挡板的开度来调节进风量以优化燃烧状况的装置；电眼是燃烧器上的一个安全保护装置，只有有火焰存在的情况下它才能传给程控器一个电流信号，程序才能继续进行，否则就会故障停机；燃烧头上有一对点火电极和喷油嘴，经变压器输出高压打火以点燃燃料；稳焰盘是用来调节直流风和旋流风配比的装置。

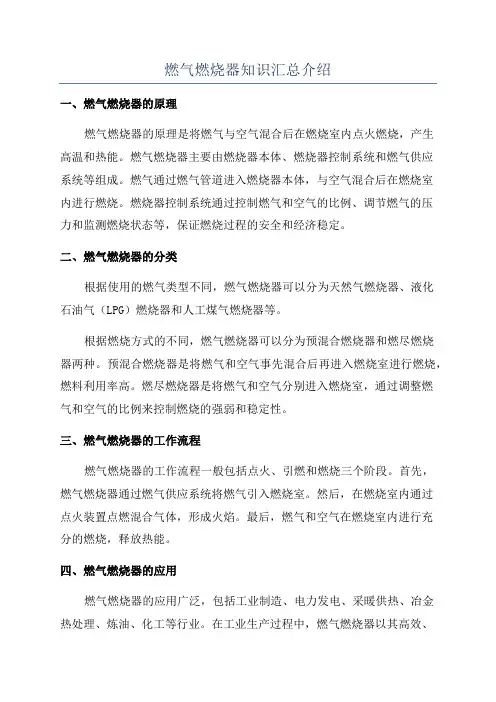

燃气燃烧器知识汇总介绍
燃气燃烧器知识汇总介绍一、燃气燃烧器的原理燃气燃烧器的原理是将燃气与空气混合后在燃烧室内点火燃烧，产生高温和热能。
燃气燃烧器主要由燃烧器本体、燃烧器控制系统和燃气供应系统等组成。
燃气通过燃气管道进入燃烧器本体，与空气混合后在燃烧室内进行燃烧。
燃烧器控制系统通过控制燃气和空气的比例、调节燃气的压力和监测燃烧状态等，保证燃烧过程的安全和经济稳定。
二、燃气燃烧器的分类根据使用的燃气类型不同，燃气燃烧器可以分为天然气燃烧器、液化石油气（LPG）燃烧器和人工煤气燃烧器等。
根据燃烧方式的不同，燃气燃烧器可以分为预混合燃烧器和燃尽燃烧器两种。
预混合燃烧器是将燃气和空气事先混合后再进入燃烧室进行燃烧，燃料利用率高。
燃尽燃烧器是将燃气和空气分别进入燃烧室，通过调整燃气和空气的比例来控制燃烧的强弱和稳定性。
三、燃气燃烧器的工作流程燃气燃烧器的工作流程一般包括点火、引燃和燃烧三个阶段。
首先，燃气燃烧器通过燃气供应系统将燃气引入燃烧室。
然后，在燃烧室内通过点火装置点燃混合气体，形成火焰。
最后，燃气和空气在燃烧室内进行充分的燃烧，释放热能。
四、燃气燃烧器的应用燃气燃烧器的应用广泛，包括工业制造、电力发电、采暖供热、冶金热处理、炼油、化工等行业。
在工业生产过程中，燃气燃烧器以其高效、环保、安全的特点被广泛应用于高温炉、干燥设备、烘炉、玻璃窑炉、烟囱等燃烧装置。
五、燃气燃烧器的优点相比其它类型的燃烧器，燃气燃烧器具有以下几个优点：1.高效性：燃气燃烧器的燃烧效率高，能源利用率高，有助于节约能源和降低生产成本。
2.环保性：燃气燃烧器在燃烧过程中的排放物少，无烟尘、无黑烟、无污染物，对环境友好。
3.安全性：燃气燃烧器具有自动控制系统，能够实时监测燃气的压力、浓度和温度等，保证燃烧过程的安全稳定。
4.灵活性：燃气供应方便，无需储存油料，减少物料处理和存储的成本和占地。
5.维护成本低：燃气燃烧器结构简单，维护成本相对较低。
六、燃气燃烧器的安全性1.定期维护：定期对燃气燃烧器进行维护，检查燃气管道、点火装置、燃烧室等部件的工作状态和性能。
2024年燃烧器的分类及技术要求(2篇)
2024年燃烧器的分类及技术要求用来实现燃烧过程的装置，统称为燃烧装置。
对于燃气而言，它的燃烧装置就是指燃气燃烧器，即燃气烧嘴。
燃气燃烧器是将燃气的化学能转变为热能的一种装置。
工业或民用的燃气燃烧器的基本用途，就是在炉子或燃烧室中，合理组织燃气的燃烧过程，以保证炉子或燃烧室的热工工作符合工艺、技术和经济的要求。
一、燃烧器的分类燃气燃烧器的结构多种多样，可以从不同的角度进行分类。
首先，从适用性考虑，可将燃气燃烧器分为普通燃气燃烧器和特殊燃气燃烧器两大类。
对于普通燃气燃烧器，我国常用的分类法见表361至表364。
表3-6-1按适应燃气种类分类任何一种燃气燃烧铝的工作都是为了满足一定生产或生活条件的要求。
一般来说，一种性能良好的燃烧器主要应满足如下要求：(1)工艺要求燃烧器的额定热负荷应与设计值相符，偏差不大于10％；热负荷凋节比2％～5％；能适应一种或几种燃气，当然气华白指数波动值小于5％时，必须正常燃烧；产生的火焰特征(火焰形状及尺寸、发光程度、燃烧温度等)和炉内气氛特性(氧化性、还原性或中性)应与加热工艺相符合。
(2)燃烧质量要求在额定热负荷下，各类燃烧器的空气过剩系数不得过高，一般小于1．08～1.15；燃烧室出口烟气的化学不完全燃烧热损失不高于0．4％。
(3)结构和材质要求为了检修，应便于拆卸和组装；易损零件应能很方便的维修或更换；各部零件的材质应符合要求。
(4)安全要求烟气中CO含量、燃烧器表面温度、密封性等都应符合安全要求。
2024年燃烧器的分类及技术要求（2）随着环境保护和能源利用效率的要求不断提高，燃烧器作为一种常见的能源转化设备，也在不断进行创新和改进。
预测到2024年，燃烧器可能会在分类和技术要求方面经历一些重大变化。
本文将对2024年燃烧器的分类及技术要求进行详细阐述。
燃烧器分类按燃烧介质分类：1. 液体燃烧器：主要包括煤油燃烧器和液化气燃烧器。
2. 气体燃烧器：主要包括天然气燃烧器和液化石油气燃烧器。
燃气燃烧器安全操作指南
燃气燃烧器安全操作指南1. 引言本操作指南旨在帮助用户正确使用燃气燃烧器，以提高安全性和效率。
遵循以下操作步骤，可减少事故和故障的发生。
2. 安全要求- 使用燃气燃烧器前，需了解相关安全要求和规定。
- 操作人员必须具备相关技能和知识，确保能够正确操作设备。
- 使用燃气燃烧器时，需按照制定的安全程序进行操作。
3. 操作步骤3.1 准备工作- 确保燃气燃烧器和附件完好无损，没有异常状况。
- 检查燃气供应是否正常，确保供应管道和阀门处于正常工作状态。
- 检查燃烧器是否清洁，无堵塞或腐蚀现象。
3.2 启动燃气燃烧器- 将燃气燃烧器置于通风良好的区域，远离易燃物品。
- 确保燃气供应已打开，然后打开燃气燃烧器的阀门。
- 按照燃气燃烧器的启动程序进行操作，确保操作正确无误。
3.3 操作注意事项- 在操作过程中，严禁在燃气燃烧器周围放置易燃物品。
- 在操作燃气燃烧器时，需要有专人全程监控，确保安全。
- 发现任何异常现象或故障时，应立即停止使用燃气燃烧器，并及时联系专业维修人员进行检修。
4. 维护保养- 按照燃气燃烧器的维护保养指南进行定期检查和清洁。
- 定期更换燃气燃烧器中的滤网和密封件。
- 定期检查燃气管道和阀门的密封性。
5. 应急处理- 在燃气泄漏、火灾等紧急情况下，应迅速关闭燃气燃烧器和燃气供应，然后采取安全逃生措施。
- 在紧急情况下，应及时拨打应急电话，并向相关人员报告情况。
6. 结论本操作指南详细介绍了燃气燃烧器的安全操作要求和步骤。
用户在使用燃气燃烧器时，应严格按照操作指南进行操作，确保安全有效地使用设备。
家用燃烧器具知识点梳理汇总
1、分类家用燃烧器具是人们有目的利用燃气燃烧产生热能为日常生活服务的设备。
家用燃烧器具的种类很多，归纳起来大致分为五大类。
①炊事用具类：燃气灶、燃气烤箱灶、燃气饭锅、燃气烤箱、燃气烤炉、燃气保温器；②采暖供冷用具类：燃气采暖器、燃气空调机；③热水器用具类：燃气热水器、燃气锅炉、浴槽水加热器；④洗涤干燥用具类：燃气热水洗衣机、干燥机、熨烫设备；⑤冷藏用具类：燃气冰箱、燃气冷柜；2、基本结构和工作原理家用燃气燃烧器具由供气系统、燃烧器、点火装置、控制装置和自动保护安全装置及壳体、支架等部件组成。
①燃烧器的种类、特性及性能要求OA扩散式燃烧器扩散式燃烧器是依靠燃气自身扩散作用与空气自然混合进行燃烧，表现为燃气从火孔流出，:O特点：构造简单，运行可靠，燃烧十分稳定。
有利使用低压气源。
P<300Pa的气源能正常燃烧。
缺点：火焰较长，燃烧室大；空气量大，燃烧温度较低；容易产生不完全燃烧；使用天然气时，因火孔流速低，需加大燃烧室截面。
适用：低压人工燃气的热水器、沸水器OB大气式燃烧器通过引射预先混入一部分空气，在二次空气作用下进行完全燃烧。
表现为预混空气的燃气从火孔流出，<1特点：火焰短，火力强，燃烧温度高。
适用多种特性的燃气，热效率高，燃烧完全，烟气中CO 含量少，不需鼓风设备。
缺点：燃烧不够稳定。
主要是一次空气系数与燃气的组成和性质有关，需要有经验的专业人士进行调试确定。
适用：低压燃气家用燃气燃烧器属于低压燃气用具，大多采用大气式燃烧方式。
OC无焰式燃烧器燃气已混合所需全部空气后燃烧，不需二次空气。
特点：燃烧热效率高，燃烧效果好。
缺点：燃烧不稳定，应避风。
适用：燃气红外烤箱、取暖器及灶具OD燃烧器一般性能要求I热效率高，产生热量能得到充分利用H热负荷能满足工艺需要的热量或燃烧温度III燃烧稳定，并有一定的抗风能力IV燃烧噪声小V燃烧烟气中有害组分少VI结构紧凑，使用安全，可靠方便，产品成本低当然，决定燃烧器使用的优劣，还有气源、安装质量、通风状态等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃气燃烧器知识燃气燃烧器知识气体燃烧器气体燃烧器种类较多, 以下按空气供给方式介绍几种工业锅炉上应用较多的燃烧器。
1. 自然供风燃烧器如图3-45 所示, 按炉膛形状可以选择圆形或矩形燃烧器, 低压燃气通过管子上的火孔流出, 与空气事先元预混合, 是一(1)次空气系数α l=0 的扩散燃烧方式, 因而也称为扩散文燃烧器。
这种燃烧器燃烧稳定, 运行方便, 而且结构简单, 可以利用300~400Pa 的低压燃气。
但炉膛过量空气系数较大,α= 、1.2~1.6; 排烟热损失q2 和气体不完全燃烧热损失q3 偏大; 火焰较长, 要求炉膛容积大; 燃烧速度低, 只用于很小容量的锅炉。
2. 引射式燃烧器它的种类繁多。
按燃烧方式分, 它有部分空气预混合的本生燃烧方式和空气预混合的无焰燃烧方式两种。
所用的引射介质可以是空气, 也可以是一定压力的燃气, 前者需要鼓风装置。
(1) 大气式引射燃烧器如图3-46 所示。
燃气以一定流速自喷嘴进入引射器, 在引射器的缩口处将一次空气( α1=0.45~(2)0.65) 引入, 两者经混合后流向燃烧器头部, 由直径为2~10mm 的火孔流出, 以本生火焰形式燃烧。
这种燃烧器也只用于小型锅炉, 它适用于各种低压燃气, 而且不需要鼓风装置。
但热负荷太大, 结构笨重。
(2) 空气引射式燃烧器如图3-47 所示。
压头为5000~600OPa 的空气经喷嘴通过引射器的缩口处时, 形成负压, 把低压的燃气从四个管孔吸人, 两种气体在混合管中混合形成均匀的气体混合物, 它流向火孔出口, 并在与出口处相连接的稳焰火道中燃(4)烧。
图中所示的燃烧器是与全部燃烧空气预混合的无焰燃烧器, 炉膛出口过量空气系数小, 燃烧强度高, 但需要鼓风装置, 耗电大, 适用于带有空气预热器的阻力较大的正压锅炉。
3. 鼓风式燃烧器鼓风式燃烧器一般由分配器、燃气分流器和火道组成。
种类较多, 常用的有旋流式和平流式两种。
这两类燃烧器的配风器与燃油燃烧器基本相似, 燃气分流器的基本形式为单管式和多管式。
其结构简单。
燃烧形成的火焰特征与通常旋流式和直流式燃油燃烧器也相似, 这里不再一一叙述。
以下列举一种常用的燃气燃烧器的例子。
图3-48 是周边供气蜗壳式燃烧器。
从图中可知, 空气通过蜗壳产生强烈旋转, 后进入内筒继续旋转向前, 燃气由管子进入内环套, 从内筒中部和端部的两排小孔喷出、并与高速喷人的空气流强烈混合后进入火道燃烧。
在内筒的进口处的圆周(5)上均布着一排曲边矩形孔, 一小部分空气从这些小孔通过进入外环套, 作为二次空气在内筒端部环缝流出, 它有冷却燃烧器头部的作用。
这种燃烧器混合强烈, 燃烧完善, 过量空气系数小( α=1 ? 05), 但阻力较大。
4. 进口燃气燃烧器图3-49为进口燃气燃烧器构造图。
(6)主要由三部分组成,即气系统、风系统和控制系统o气系统功能是提供燃烧需要的燃气。
主要由过滤器、稳压器、压力开关、安全阀、电磁阀、流量调节阀、分配器等组成。
风系统的功能是提供燃烧所需要的一定数量和压力的空气。
: 主要由机壳、风机叶轮、风门、稳焰器( 配风盘) 、燃烧头、轴、滑杆、风门刻度盘、测压孔、燃烧头调整螺丝等组成。
控制系统的功能使燃烧器按规定的程序工作。
主要由接线端子、穿线孔、控制盒、接触器、热继电器、点火变压器、点火电极、电机( 含伺服电机) 、光电管( 火焰传感器) 等组成。
控制系统的功能使燃烧器按规定的程序工作。
主要由接线端子、穿线孔、控制盒、接触器、热继电器、点火变压器、点火电极、电机( 含伺服电机) 、光电管、( 火焰传感器) 等组成。
一、油燃烧器1. 油的燃烧特点油是一种液体燃料, 而液体燃料的沸点总是低于它的着火温度, 因此油的燃烧实际上是在气态下进行的。
油在燃烧时,直接参加燃烧的不是液体状态的油, 而是“ 油气“ 。
所以说油滴的燃烧包括蒸发、扩散和燃烧三个过程, 而且是同时进行的。
具有以下特点:(7)(1) 油在蒸发气化状态下燃烧;(2) 油具有扩散燃烧的特点;(3) 油需要雾化后再燃烧;(4) 油在不同的条件下, 具有不同的热分解特性。
2. 油燃烧器的分类燃烧器是把燃油输送及雾化装置与调风装置通过电路组合在一起的设备。
组合为一体, 称为整体燃烧器。
它除了能保证较好供给锅炉燃料并使之完全燃烧外, 还设有自动控制、报警及保护装置。
也有分体去础, 即油系统, 风系统分开, 因而电路系统也分开。
根据燃料不同, 燃烧器分为轻油( 煤油、柴油〉、重油( 渣油) 及油气两用燃烧器。
根据燃烧器的油嘴数量与调节方式不同, 燃烧器又分为一级( 单段〉、二级( 双段) 、三级( 三段) 和比例式。
一级有一个喷油嘴, 二级有两个喷油嘴, 三级有三个喷油嘴。
比例式是燃烧器的负荷随着锅炉出力大小连续调整变化, 而其他是根据改变油嘴数量的变化来调整锅炉出力的大小。
国外进口的燃烧器品种较多, 其中常见的有德国威索、法国贵诺、意(8)大利百得和利雅路、日本奥林匹及韩国水国等。
国内燃烧器产地主要在广东、贵州、江西、江苏、黑龙江等地。
3. 油燃烧器的结构为使燃料油燃烧良好, 必须提高油的雾化质量, 使油雾与空气充分混合, 这主要借助于燃烧器来实现。
燃烧器是燃油锅炉的关键设备, 它由喷油部分(雾化器) 、调风器部分、点火及稳燃装置、电气系统和电机及伺服马达等构成, 如图3-36 所示。
（9）喷油部分由油泵、油泵调节阀、滤网、油预热器、电磁阀、喷油嘴、回油调节阀等组成; 调风器部分由风机、空气挡板、调节套筒、外壳等组成。
点火及稳燃装置由变压器、点火电极等组成, 稳燃装置由调风盘及燃烧头组成。
电气系统由火焰传感器、燃烧程序控制器、燃油加热控制器等组成。
电机伺服马达为凤机、油泵、风门调节、回油调节提供动力。
4. 油雾化喷嘴(1) 机械雾化机械雾化油嘴是利用较高的油压, 将油从喷孔中高速喷出实现雾化的。
通常使用的机械雾化油嘴都是离心式油嘴（10）简单机械雾化油嘴是由雾化片: 、旋流室、分油件以及油嘴螺帽等组成, 如图3-37 所示。
图3-38 是机械雾化油嘴结构图。
具有一定压力、温度的燃油, 通过进油孔和均油槽进入切向槽, 获得很高的速度, 然后进入旋流室。
油在旋流室内产生强烈的离心旋转, 造成槽向脉动, 从喷孔喷出, 形成空心锥形薄膜。
由于油在紊流情况下, 经喷孔扩散, 加之离心作用, 形成了表面张力而被粉碎成许多细小的油粒, 达到雾化的目（11）的。
(2) 转杯雾化图3-39 是转杯式油嘴。
它的工作原理是燃料油通过空心转轴送到3000~5000r/min 的高速旋转的杯形装置中, 在离心力的作用下, 油在转杯中紧帖转杯内壁形成很薄的油膜, 沿杯口飞出, 而被雾化成很细的油粒。
与此同时, 装在同一轴上的风机叶片将一次风沿转杯口经（12）导向片吹出, 一次风旋转方向与油滴的方向相反, 使油滴进一步雾化。
3) 蒸汽雾化蒸汽雾化的原理是利用高速蒸汽通过喷射将油带出并破碎为油粒, 再由蒸汽的膨胀和油在炉膛中受烟气加热, 使油粒进一步粉碎为更细的油雾。
蒸汽雾化油嘴按油和蒸汽的混合位置不同, 可分为内混式油嘴和外混式油嘴两种, 蒸汽与油在喷嘴内混合的为内混式; 蒸汽与油在喷嘴外混合的为外混式。
蒸汽雾化质量较好, 油粒细而均匀, 一般油粒的平均直径小于100（13）μ mo 蒸汽雾化油嘴可燃用各种燃料油。
图3-40 所示的Y 形喷嘴就是蒸汽雾化喷嘴的一种。
在Y 形喷嘴中蒸汽通过内管 5 流入喷嘴头部的几个小孔, 叫做汽孔; 油由外管 4 也流入喷嘴头部的另几个小孔, 叫做油孔; 油和汽在几个直径稍大一些的孔中相遇, 这些孔叫做混合孔; 泊在这里和汽流撞击, 然后喷进炉内, 雾化成细雾。
Y 形喷嘴的油压一般为0.5~2.OMPa 左右, 汽压为0.6~1.OMPa 左右。
(4) 空气雾化空气雾化油嘴根据所用空气压力的不同, 分为高压、中压和低压等三类。
高中压空气雾化油嘴为获得高压空气, 必须使用空气压缩机, 故在锅炉上应用较少, 在锅炉上采用的多是如图3-41 所示低压空（13）气雾化油嘴。
油在较低压力下从喷嘴中喷出, 利用速度较高的空气（约8 0 m/s) 从油的四周射入, 从而将油雾化。
低压空气雾化-般用于工业锅炉上, 所需风机压头约为2000~7000Pa 5.调风及稳燃装置（1）单级、两级燃烧器调风装置1）单级燃烧器的调风装置对于单级(ON/OFF) 燃烧器来说, 其风门经调试后是固定不变的。
2) 两级燃烧器的调风装置两级燃烧器具备一个由伺服马达驱动的风门调节装置。
当风门转动时, 进气口的开度就发生变化, 由此改变了进风量。
（14）图3-42 为两级燃烧器使用的伺服马达, 型号为SQN30-111, 共有四组(I~N ) 辅助开关。
在调试时, 必须进行如下机械调整:?设定小火时风门开度。
号喷嘴运行) 一一凸轮开关III;?设定大火时风门开度( 两个喷嘴同时运行) 一一凸轮开关I ;?设定2 号喷嘴的投运一一凸轮开关N ;?在上述设定后于进行烟气测试一一最终设定III 及I 。
凸轮IV 不应超出调节范围I~III 的2/3, 否则由于风量过大, 火焰（15）将会被吹熄。
(2) 滑动型燃烧器的调风装置1) 风油调节原理凸轮机构在伺服马达的驱动下沿顺时针方向转至大火位置, 可调弹簧带, 带动风门挡板连接件并为前吹扫打开风门。
在前吹扫末期, 伺服马达驱动凸轮盘顶开油量调节阀, 使风门挡板转到点火负荷位置, 在此位置上, 油量调节器垒开, 这就表示只有一小部分泊在喷嘴里雾化, 大部分通过回油管回流至油箱。
与此同时, 风门关小, 以使供风量满足雾化油量的需要。
伺服马达驱动联动机构由小火向大火作连续运动, 风门打开, 油调节器关小, 只有小部分油回流至油箱, 其结构如图3-43 所示。
（16）2) 风量调节通过调节联动机构上的滑动螺丝, 带动空气挡板开度, 并:在各负荷点测量烟气成分, 使风量适合油量, 在上述调整完成后, 要将外侧的锁紧螺钉旋紧。
3) 油量调节用内六角扳手, 转动内六角螺丝, 使偏心钢片凸起或凹下, 通过偏心钢片来顶动油量调节器( 油压升高或降低),从而达到油量调节的目的。
风、油调节应协调进行。
(3) 稳燃装置( 风碟)安装在燃烧器的出风口, 形如圆盘百叶窗, 如图3-44 所（17）在燃烧器风叶高速旋转的情况下, 空气从吸风口经气道进入稳燃盘, 形成高速旋转气流与喷油嘴喷出的油雾, 快速混合成油气。
各种类型燃烧器的稳燃盘均装在出风口上, 其位置有一定的询节范围, 根据燃烧器使用条件的不同, 可进行适当的调节, 往里调火焰形状变尖, 风压增高, 出风量减小; 往外调火焰形状变宽, 风压降低, 出风量增大。
