人教版物理九年级(全一册)：第二十章《电与磁》知识点整理
人教版九年级物理全一册第二十章电与磁知识点梳理 课件
2．没有使用换向器的发电机，产生的电流的方向会周期性改 变方向，这种电流叫 交变电流 ，简称交流电．它每秒钟电 流方向改变的次数叫 频率 ，单位是 赫兹 ，简称赫，符号为 Hz .我国的交流电频率是 50 Hz . 3．使用了换向器的发电机，产生的电流，它的方向不变，这 种电流叫 直流电 ．(实质上和直流电动机的构造完全一样， 只是直流发电机是磁生电，而直流电动机是电生磁)
8．一些物体在磁体或电流的作用下会获得磁性，这种现象叫 做磁化 ．有些物体在磁化后磁性能长期保存，叫 永磁体 (如 钢)；有些物体在磁化后磁性在短时间内就会消失，叫软磁体 (如软铁)．
二、电生磁 1．通电导线的周围有磁场，磁场的方向跟 电流的方向 有关， 这种现象叫做电流的 磁效应 ．这一现象是由丹麦物理学家 奥斯特 在 1820 年发现的．
(3)扬声器是把 电信号 转换成 声信号 的一种装置．它主要 由固定的永久磁体、线圈和锥形纸盆构成．
(4)示意图如下图．
三、电动机 1．通电导体在磁场中会受到 力 的作用．它的受力方向跟 电流方向 、 磁感线方向 有关． 2．电动机由两部分组成：能够转动的部分叫 转子 ，固定不 动的部分叫 定子 ．
5．在物理学中，为了研究磁场方便，我们引入了 磁感线 的 概念．如图所示，在磁体外部，磁感线总是从磁体的 N极 出 来，回到 S极 ．
6．地球也是一个磁体，所以小磁针静止时会由于同名磁极相 互排斥，异名磁极相互吸引的原理指向南北，由此可知，地磁 南极在地理北极附近，地磁北极在 地理南极 附近． 7．地磁南极与地理北极、地磁北极与地理南极并不完全重合， 中间有一个夹角，叫做 磁偏角 ，是由我国宋代学者 沈括 首 先发现的．
第二十章 有吸引 铁、钴、镍 等物体的性质，该物体就具有
九年级物理全一册“第二十章 电与磁”必背知识点
九年级物理全一册“第二十章电与磁”必背知识点一、磁现象与磁场1.磁性：物体具有吸引铁、钴、镍等物质的性质叫做磁性。
具有磁性的物体叫做磁体。
2.磁极：磁体上磁性最强的部分叫磁极，分为南极 （S极）和北极 （N极）。
任何磁体都有两个磁极，且同名磁极相斥，异名磁极相吸。
3.磁场：磁体周围存在一种看不见、摸不着，但客观存在的物质叫做磁场。
磁场的基本性质是对放入其中的磁体产生磁力的作用。
磁场有方向，规定小磁针静止时北极所指的方向为该点的磁场方向。
4.磁感线：为了形象地描述磁场的方向和分布情况，我们在磁场中画一些有方向的曲线，这些曲线叫做磁感线。
磁感线的方向就是小磁针在该点的受力方向，也是该点的磁场方向。
磁感线在磁体外部从N极出发回到S极，在磁体内部从S极到N极。
磁感线的疏密程度表示磁场的强弱。
二、电生磁与磁生电1.电生磁：奥斯特实验表明，通电导线周围存在磁场，且磁场方向与电流的方向有关。
通电螺线管外部的磁场与条形磁体的磁场相似，其两端的磁场方向跟电流方向有关，关系由安培定则判断。
2.磁生电：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫做电磁感应现象，产生的电流叫做感应电流。
感应电流的方向与导体运动方向和磁场方向都有关。
发电机就是根据电磁感应现象制成的，它将机械能转化为电能。
三、电磁铁与电磁继电器1.电磁铁：内部带有铁芯的通电螺线管叫做电磁铁。
电磁铁的磁性有无可以由电流的通断来控制，磁性强弱可以由电流大小和线圈匝数的多少来控制，磁极方向可以由电流方向来控制。
2.电磁继电器：电磁继电器是一种利用电磁铁来控制工作电路通断的开关。
它由电磁铁、衔铁、弹簧、触点等部分组成，可以实现用低电压、弱电流电路的通断来间接控制高电压、强电流电路的通断，还可以实现远距离操纵和自动化控制。
四、电动机与扬声器1.电动机：电动机是将电能转化为机械能的装置。
它的工作原理是通电线圈在磁场中受到力的作用而发生转动。

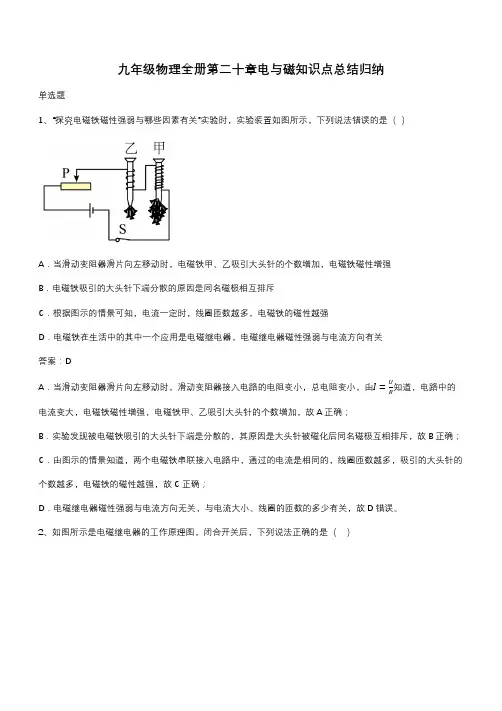

九年级物理全册第二十章电与磁知识点总结归纳(带答案)
九年级物理全册第二十章电与磁知识点总结归纳单选题1、“探究电磁铁磁性强弱与哪些因素有关”实验时，实验装置如图所示，下列说法错误的是（）A．当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数增加，电磁铁磁性增强B．电磁铁吸引的大头针下端分散的原因是同名磁极相互排斥C．根据图示的情景可知，电流一定时，线圈匝数越多，电磁铁的磁性越强D．电磁铁在生活中的其中一个应用是电磁继电器，电磁继电器磁性强弱与电流方向有关答案：DA．当滑动变阻器滑片向左移动时，滑动变阻器接入电路的电阻变小，总电阻变小，由I=U知道，电路中的R电流变大，电磁铁磁性增强，电磁铁甲、乙吸引大头针的个数增加，故A正确；B．实验发现被电磁铁吸引的大头针下端是分散的，其原因是大头针被磁化后同名磁极互相排斥，故B正确；C．由图示的情景知道，两个电磁铁串联接入电路中，通过的电流是相同的，线圈匝数越多，吸引的大头针的个数越多，电磁铁的磁性越强，故C正确；D．电磁继电器磁性强弱与电流方向无关，与电流大小、线圈的匝数的多少有关，故D错误。
2、如图所示是电磁继电器的工作原理图，闭合开关后，下列说法正确的是（）A．弹簧的弹性势能减小B．电磁铁的上端为S极C．电动机工作，灯不发光D．电磁铁的工作原理是电磁感应答案：CA．当闭合开关后，电磁铁产生磁性吸引衔铁，右半部分下落，弹簧被拉长，弹性势能增大，故A错误；B．当闭合开关后，线圈相当于通电螺线管，根据右手螺旋定则判断电磁铁上端为N极，故B错误；C．当闭合开关后，电磁铁产生磁性吸引衔铁，右半部分往下落，开关与下面电动机所在的电路结合，电动机所在电路闭合，电动机正常工作，开关与上面灯泡所在的电路分离，灯泡所在电路断路，灯泡不发光，故C 正确；D．电磁继电器的工作原理是电流的磁效应，与电磁感应无关，故D错误。
故选C。
3、如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为90℃，下列说法错误的是（）A．报警器利用了水银导电和热胀冷缩的性质B．报警器利用了电磁铁通电时有磁性断电时磁性消失的特点C．报警器中，水银温度计和电磁铁串联在电路中D．温度达到90℃时，报警器中的灯亮同时铃响答案：DA．报警器利用水银导电，即当到达警戒温度时，水银与金属丝联通，构成了闭合回路，故电铃响，故利用的是水银的导电性，温度计的工作原理就是水银的热胀冷缩，故A正确，A不符合题意；B．报警器就是利用了电磁铁通电时有磁性，电铃响，断电时磁性消失，灯泡亮的特点的，故B正确，B不符合题意；C．如图所示，报警器中，水银温度计和电磁铁首尾相连，故串联在电路中，故C正确，C不符合题意；D．温度达到90℃时，报警器中的铃响灯灭，而没有到达警戒水位时，电铃不响，灯泡亮，故D错误，D符合题意。
人教版初中物理九年级电和磁知识点讲解
大家好
4
第一节 磁现象 磁场
二、磁场
如果把小磁针拿到一个磁体附近，它会发生偏转。磁针和磁体并没有接触，怎么会有 力的作用呢？ 磁体周围存在着一种物质，能使磁针偏转。这种物质看不见、摸不着，我们把它叫做磁场。
在物理学中，许多看不叫、摸不着的物质，都可以通过它对其他物体的作用来认识。像 磁场这种物质，我们也可以用实验来感知它。 在条形磁体周围的不同地方，小磁针静止时指示着不同的方向。物理学中把小磁针静止时 北极所指的方向规定为该点磁场的方向。
大家好
23
第五节 磁生电
三、动圈式话筒
电磁感应还可应用于动圈式话筒, 能把变化的声音转化为变化的电流, 变化的声音 使话筒内的线圈振动, 不同的声音, 线圈振动不同, 就会产生大小、方向不同的感 应电流。电磁感应还可以用于磁记录的读取等。
第二十章 电和磁
1、本章内容包括磁现象、电生磁、磁生电等内容， 是中考的一个重要的模块。 2、通过电流的磁效应，我们认识到电流和磁场是同 时存在且密不可分的。 3、电磁感应探索了由磁场产生电流的方法，是中考 必考内容。
大家好
磁现象
➢磁现象: 磁体能够吸引铁、钴、镍等物质。它的吸引能力最强的两个部位叫做磁极。 ➢能够自由转动的磁体，例如悬吊着的小磁针，静止时指南的那个磁极叫做南极或S极，指北的那个 磁极叫做北极或N极。 ➢磁极间相互作用的规律是: 同名磁极相互排斥，异名磁极相互吸引。 ➢一些物体在磁体或电流的作用下会获得磁性，这种现象叫做磁化。
什么是继电器呢？ 它是怎么工作的？
➢继电器是利用低电压、弱电流电路的 通断, 来间接地控制高电压、强电流电 路通断的装置。 ➢电磁继电器就是利用电磁铁来控制工 作电路的一种开关。
大家好

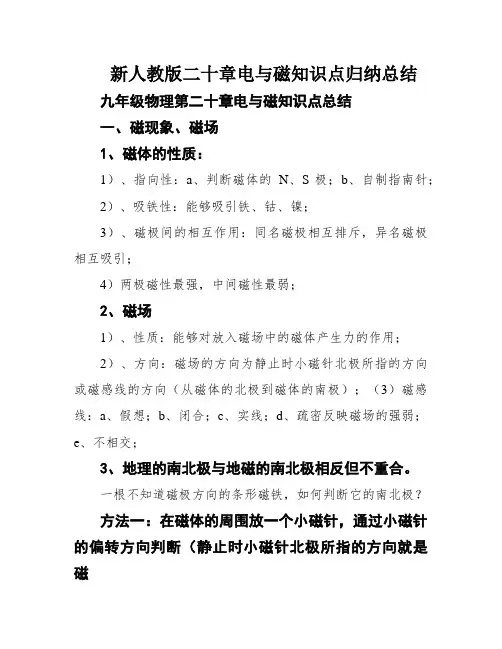

新人教版二十章电与磁知识点归纳总结
新人教版二十章电与磁知识点归纳总结九年级物理第二十章电与磁知识点总结一、磁现象、磁场1、磁体的性质：1）、指向性：a、判断磁体的N、S极；b、自制指南针；2）、吸铁性：能够吸引铁、钴、镍；3）、磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引；4）两极磁性最强，中间磁性最弱；2、磁场1）、性质：能够对放入磁场中的磁体产生力的作用；2）、方向：磁场的方向为静止时小磁针北极所指的方向或磁感线的方向（从磁体的北极到磁体的南极）；（3）磁感线：a、假想；b、闭合；c、实线；d、疏密反映磁场的强弱；e、不相交；3、地理的南北极与地磁的南北极相反但不重合。
一根不知道磁极方向的条形磁铁，如何判断它的南北极？方法一：在磁体的周围放一个小磁针，通过小磁针的偏转方向判断（静止时小磁针北极所指的方向就是磁场的方向，从N极到S级）；方法二：用已知磁极的磁体去判断（同名磁极相互排斥，异名磁极相互吸引）；方法三：用细线将磁体悬挂，使其可在水平方向自由旋转，静止时指南的为南极，指北的为北极；二、电生磁1、XXX实验：最早发现电流磁效应的科学家是丹麦物理学家XXX。
对比甲图、乙图，可以说明：通电导线的周围有磁场；对比甲图、丙图，可以申明：磁场的方向跟电流的方向有关。
2、电流的磁效应任何导体中有电流通过时，其周围空间均会产生磁场，且磁场的方向跟电流的方向有关，这种现象叫电流的磁效应。
（即：通电导线周围存在于电流方向有关的磁场）3、通电螺线管外部的磁场方向和条形磁体的磁场一样，通电螺线管的两端相当于条形磁体的两个极；4、通电螺线管的绕法：（同学们自己画上从里往外和从外往里绕的）通电螺线管两端的极性由环绕螺线管的电流方向决定。
5、XXX定章：用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N 极。
三、电磁铁、电磁继电器1、电磁铁磁性强弱与（线圈的匝数）和（电流的大小）有关实验方法：掌握变量法转换法：磁性的强弱通过吸引大头针的数目体现；实验原理：电流的磁效应试验过程：a、电流大小不变（串联），改变线圈的匝数；结论：电流大小不变时，线圈匝数越多，磁性越强；b、线圈的匝数不变，改动电流的大小（滑动变阻器）；结论：当线圈的匝数不变时，电流越大，磁性越强2、电磁继电器是一个用低电压弱电流来控制高电压强电流的一个开关；电路由控制电路和工作电路构成；a、原理:电流的磁效应；b、应用：温度自动报警器、水位自动报警器、直流电铃、巨磁电阻、电磁起重机等。
第二十章+电与磁+复习课件+++2023-2024学年人教版九年级全一册物理
注意 磁感线有疏密，磁感线的疏密程度表示磁场的强弱情况，磁 感线越密，磁场越强。任意两条磁感线均不相交。
5．地磁场(如图1所示) 补充：与条形磁体的磁场相似
探究实验 电磁铁磁性强弱跟哪些因素有关？
电流的大小 线圈的匝数
a
b
S
匝数一定时，电流越大，电磁铁磁性越强。
电流一定时，线圈匝数越多，电磁铁磁性越强。
五、电磁继电器 1．结构(如图4所示)：由A._衔__铁_____、B.__电__磁__铁__、弹簧、触点组成。 2．工作原理：电磁铁中电流达到一定值时，把___衔__铁_____吸下来， 使动触点和静触点接触，工作电路闭合；电磁铁断电时，___失__去_____
奥斯特实验
图2
2．通电螺线管：通电螺线管外部的磁场与__条_螺__线__管__中__电__流___的方向有关。
安培定则（右手螺旋定则）
右手、四指指尖是电流的方向、拇指是N极。
易错易混点2 例2 (2021遂宁)根据要求作图：请根据小磁针 的南、北极指向，在图8中括号内标出电源的“＋”“－”极， 并用箭头标出磁感线方向。
答案：
图8
举一反三1.通电螺线管和磁体A附近的磁感线分布如图9所示，
A 小磁针处于静止状态，下列说法正确的是( )
A．电源的c端为“＋”极
B．磁体A的右端为N极
C．小磁针的a端为S极
D．小磁针所在位置没有磁场，
所以小磁针处于静止状态
图9
四、电磁铁(10年7考，2021、2020、2019、2018、2017、2015、2013年考)
九年级物理第二十章电与磁知识点汇总
电与磁是九年级物理中的一个重要章节，涉及电流、电阻、电压、电能、磁性等内容。
下面是九年级物理第二十章电与磁的知识点汇总：1.电流：电荷在单位时间内通过导体横截面的量。
单位为安培(A)。
2.电流的方向：规定正电流的方向为正极到负极的方向。
3.电流强度的计算：电流强度I=Q/t，其中Q为电荷量，t为时间。
4.电阻：导体对电流的阻碍作用。
单位为欧姆(Ω)。
5.欧姆定律：电流强度和电压之间成正比，与电阻成反比。
V=IR，即电压=电流强度✕电阻。
6.串联电路：电流只有一条路径，电流强度相同，总电压等于每个电器的电压之和，总电阻等于每个电器的电阻之和。
7.并联电路：电流有多条路径，总电流等于每个电器的电流之和，总电压等于每个电器的电压相同，总电阻通过倒数的方法求得。
8.电压：单位为伏特(V)，代表电势差。
9.电压源：提供电流的能量源。
10.电阻器：用来调整电路中的电阻值。
11.电能：电流通过电路时，电荷所带的能量。
单位为焦耳(J)。
12.电功率：单位时间内的电能消耗，P=VI，其中P为功率，V为电压，I为电流。
13.变压器：用来改变交流电压的装置，主要由两个线圈和一个铁芯构成。
14.磁性：物质对磁力的感应程度的属性。
15.磁力：磁场对带电粒子或磁物体施加的力。
单位为牛顿(N)。
16.磁感线：用来表示磁力方向和大小的线条。
17.磁场：通过磁力线表示的磁力的分布情况。
18.电磁铁：通电后具有磁性的装置。
19.电磁感应：磁场变化会在另一条电路中产生感应电流。
20.电磁感应定律：磁感应强度与感应电流成正比，与导线长度、磁感应线方向成正比，与导线位置无关。
21.楞次定律：感应电流所产生的磁场方向使感应电流自身的磁场引起的磁力与原磁场引起的磁力方向相反。
以上是九年级物理第二十章电与磁的知识点汇总，包括电流、电阻、电压、电能、磁性等内容。
希望对你的学习有帮助！。
第二十章电与磁章末复习课件PPT人教版九年级全一册物理
B）
章末整合练习
6.下列各图中，箭头表示电流方向，则通电螺线管周围的小磁针静止时， 指向正确的是 ( A )
章末整合练习
7.如图，能说明发电机的工作原理的是图___乙____(选填“甲”或“乙”)。
章末整合练习
8. 图为直流电动机的工作原理图。以下相关的分析中正确的是 ( C )
A．电动机工作过程中，消耗的电能全部转化为内能 B．电动机工作过程中，消耗的电能全部转化为机械能 C．电动机工作过程中，线圈中也产生感应电流 D．电动机工作过程中，线圈中的电流方向保持不变
1．磁场对通电导线的作用：通电导线在磁场中要受到力的作用，力的方向跟___电__流__的 方向、__磁__场___的方向都有关系，当电流的方向或者磁场的方向变得相反时，通电导线受力 的方向也变得__相__反____。
2．电动机 原理：电动机是根据___通__电__线__圈__在__磁__场__中__受__力__转__动__的__原__理____工作的。 构造：转子、定子、有换向器无铜滑环。 能量转化：_电__能____转化为__机__械__能____。 应用：扬声器。
核心要点梳理
知识点二 电与磁 1．奥斯特的实验：奥斯特发现通电导体周围存在着__磁__场___，这一现象
称为电流的磁效应。 2．通电螺线管的磁场 特点：通电螺线管周围的磁场与__条__形__磁体的磁场相似，两端分别为两
个_磁__极____，且磁性与所通_电__流___的方向有关。 右手螺旋定则：判断通电螺线管的磁极可用__右__手__螺__旋___定则(又称安培定
章末整合练习
5.如图所示，当开关Ｓ 能量转化：_______转化为__________。 闭合后下列判断中正确的（
构造：转子、定子、有铜滑环无换向器。
九年级物理全册第二十章电与磁高频考点知识梳理(带答案)
九年级物理全册第二十章电与磁高频考点知识梳理单选题1、如图是某同学发明的“铁皮自动分开装置”。
将强磁铁靠近一叠铁皮，被磁化后的铁皮会自动分开。
铁皮分开的原因是（）A．同名磁极相互吸引B．异名磁极相互吸引C．同名磁极相互排斥D．异名磁极相互排斥答案：C由题意可知，被磁化后的铁皮会自动分开，说明磁化后的铁皮相互排斥，根据磁极间的相互作用规律可知，铁皮分开的原因是同名磁极相互排斥。
故选C。
2、小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动，若要改变电动机转动方向，下列做法中无效的是（）A．只对调电源的正、负极B．只对调磁体的N、S极C．同时对调电源的正、负极和磁体的N、S极D．导线①改接G、F点，导线②改接C、E点答案：CA．电动机转动方向与电流方向和磁场方向有关，调换电流方向或磁场方向，电动机的转动方向会发生变化，所以只对调电源的正、负极，电路中电流方向发生变化，所以电动机的转动方向发生变化，故A不符合题意；B．只对调磁体的N、S极，磁场方向发生变化，所以电动机的转动方向发生变化，故B不符合题意；C．同时对调电源的正、负极和磁体的N、S极，电动机的转动方向不会发生变化，故C符合题意；D．导线①改接G、F点，导线②改接C、E点，电动机中的电流方向发生变化，可以改变电动机的转动方向，故D不符合题意。
故选C。
3、近日，根据国家知识产权局官网公开的信息，HW公司公开了一种芯片堆叠封装及终端设备、芯片是指含有集成电路的硅片，制造芯片的主要材料是（）A．半导体材料B．超导材料C．绝缘材料D．磁性材料答案：A半导体是指导电性能介于导体与绝缘体之间的材料，芯片的主要材料一一硅，它是半导体，故A符合题意，BCD不符合题意。
故选A。
4、跳绳也可以“发电”。
用一根带有绝缘皮的长铜导线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，据动跳绳时，发现灵敏电流计的指针左右摆动。
则（）A．向任意方向摇绳均可产生电流B．电流方向与绳子运动方向无关C．此过程中机械能转化为电能D．跳绳发电属于电流的磁效应答案：CAB．地球是个大磁体，地磁南极在地理北极附近，地磁北极的地理南极附近，所以磁感线大致南北方向，所以两位同学站在东西方向，摇动铜线跳绳切割磁感线运动，铜线跳绳才能切割磁感线运动，才有电流，电流方向与绳子运动方向有关，故AB不符合题意；C．此过程中要切割磁感线产生电流，是机械能转化为电能，故C符合题意；D．跳绳发电属于电磁感应现象，故D不符合题意。
物理人教版九年级全册第二十章电与磁知识点复习
«电与磁》本章知识点： 一、 磁现象： 1、 磁性：磁铁能吸引 _____________ 等物质的性质(吸铁性) 2、 磁体：.定义： _________________________________________ 。
［分类：永磁体分为 ______________ 、 _______________ 3、 磁极：：定义： _________________________________ o种类：水平面自由转动的磁体，静止时指南的磁极叫 ______________ ，指北的磁极 s 叫 ______________________ 。
,作用规彳 ___________________________________4、 磁化： 定义： _______________________________________________ o5、 物体是否具有磁性的判断方法：①根据磁体的吸铁性判断。
②根据磁体的指向性判断。
③根据磁体相互作用规律判断。
④根据磁极的磁性最强判断。
二、 磁场：1、 定义：磁体周围存在着的 _______________________ 物质，叫做磁场。
磁场看不见、摸不着我们可以根据它所产生的作用来认识它。
这里使用的研究方法 是 通过电流的 ______________________ 效应认识电流也运用了这种方法。
2、 基本性质： _________________________________________________ o 磁极间的相互作用是通过 而发生的。
3、 方向规定： _____________________________ 就是该点磁场的方向。
4、 磁感线：(1) ____________________________________________ 方向：磁体周围的磁感线都是从磁体的 ______________________________________________________ 出来，回到磁体的 ______________ (2) 说明：A 、磁感线是为了直观、形象地描述磁场而引入的带方向的曲线，不是客观存在的。
