8086 交通灯系统
微机原理课程设计学号：***********姓名：***一、课题提出简易交通信号灯控制系统，因为以前用51单片机做过的，刚好现在要做这个微机课程，就拿那个练习下，我觉得这样可以从中发现51和8086的区别以及对比下各自的优缺点。
二、构思框架交通信号灯的控制：1、通过8255A并口来控制LED发光二极管的亮灭。
2、A口控制红灯，B口控制黄灯，C口控制绿灯。
3、输出为0则亮，输出为1则灭。
4、用8253定时来控制变换时间。
首先把实际模型化：设有一个十字路口，1、3为南，北方向，2、4为东西方向，初始态为4个路口的红灯全亮。
之后，1、3路口的绿灯亮，2、4路口的红灯亮，1、3路口方向通车。
延迟30秒后，1、3路口的绿灯熄灭，而1，3路口的黄灯开始闪烁（假设1HZ吧）。
闪烁5次后，1、3路口的红灯亮，同时2、4路口的绿灯亮，2、4路口方向开始通车。
延迟30秒时间后，2、4路口的绿灯熄灭，而黄灯开始闪烁。
闪烁5次后，再切换到1、3路口方向。
之后，重复上述过程针对模型的解决方案：设8253各口地址分别为：设8253基地址即通道0地址为04A0H；通道1为04A2H；通道2为04A4H；命令控制口为04A6H。
黄灯闪烁的频率为1HZ，所以想到由8253产生一个1HZ的方波， 8255控制或门打开的时间，在或门打开的时间内，8253将方波信号输入或门使黄灯闪烁。
由于计数值最大为65535,1MHZ/65536的值远大于2HZ,所以采用两个计数器级联的方式,8253通道0的clock0输入由分频器产生的1MHZ时钟脉冲，工作在方式3即方波发生器方式，理论设计输出周期为0.01s的方波。
1MHZ的时钟脉冲其重复周期为T=1/1MHZ=1 s，因此通道0的计数初值为10000=2710H。
由此方波分别作为clock1和clock2的输入时钟脉冲，所以通道1和通道2的输入时钟频率为100HZ，通道1作计数器工作在方式1，计数初值3000=BB8H既30s，计数到则输出一个高电平到8255的PA口，8255将A口数据输入到8086，8086检测7到高电平既完成30s定时。
通道2工作在方式3需输出一个1HZ的方波，通过一个或门和8086共同控制黄灯的闪烁，因此也是工作在方波发生器方式，其计数初值为100=64H，将黄灯的状态反馈到8055的端口PB7和PC7，同样输入到8086，8086通过两次检测端口状态可知黄灯的状态变化，计9次状态变化可完成5次闪烁。
三个通道的门控信号都未用，均接＋5V即可三、主要器件定时器8253：8253的三个门控端接+5V，CLOCK0接由分频器产生的1MHZ的8086通过检测时钟脉冲，OUT0接到CLOCK1和CLOCK2，OUT1接到8086的AD18，此端口是否有高电平来判断是否30S定时到。
OUT2产生1MHZ方波通过或门和8255的B口共同控制黄灯的闪烁并行接口8255A：红灯（RLED），黄灯（YLEDD）和绿灯（GLED）分别接在8255的A ，B ，C 口的低四位端口，PA0，PA1，PA2，PA3分别接1，2，3，4路口的红灯，B ，C 口类推。
8255三个口全部工作在方式0既基本输入输出方式，红绿灯的转换由软件编程实现。
CPU8086：8086工作在最小模式，低八位端口AD 0~AD 7接到8255和8253的D 0~D 7，AD 8~AD 15通过地址锁存器8282，接到三八译码器，译码后分别连到8255和8253的CS 片选端1片8284A ，作为时钟发生器；2片8282，作为地址锁存器；2片74LS138，作为地址选通译码器；1个二输入或非门；1个4输入或非门；1个二输入与非门；4个或门12个发光二极管；12个限流电阻；1个复位信号开关。
四、硬件原理及电路图由于8255A 与8086CPU 是以低八位数据线相连接的，所以应该是8255A 的1A 0A 线分别与8086CPU 的2A 、1A 线相连，而将8086的0A 线作为选通信号。
如果是按8255A 内部地址来看，则在图中它的地址是PA 口地址即(CS+000H)，PB 口地址为(CS+001H)，PC 口地址为(CS+002H)，命令控制口地址为(CS+003H)，其中，CS 为8255片选信号CS 的首地址；若是按8086CPU 地址来看，则8255A 的地址是PA 口地址即(CS+000H)，PB 口地址为(CS+002H)，PC 口地址为(CS+004H)，命令控制口地址为(CS+006H)。
当CS ＝0288H ，则PA 口地址为0288H ，PB 口地址为028AH ，PC 口地址为028CH ，命令控制口地址为028EH 。
下面，分析8086各个引脚的连接方法。
（1）BHE 引脚：通常用此引线产生片选信号，当为BHE ＝1，0A ＝0编码时，在数据总线低8位和偶地址之间进行字节传送（0AD ～7AD ）。
（2）CLK （Clock ）时钟信号（输入）：CLK 为CPU 和总线控制器提供基本的定时脉冲。
时钟周期是非对称的，当它为有效高电平的时间和时钟周期的比为33％时，提供最佳的内部定时。
由8284时钟发生器产生，8086CPU 使用的时钟频率，因芯片型号不同，时钟频率不同。
这里采用5MHz 。
（3）CC V (+5V),GND(地)：CPU 所需电源CC V ＝＋5V 。
GND 为地线。
（4）QS0ALE （Address Latch Enable ）地址锁存允许信号，输出高电平有效，作地址锁存器8282/8283的片选信号，在1T 地址周期状态，ALE 有效，表示AB 、DB 上传送的是地址信息，将它锁存。
这是由于AB 、DB 分时复用所需要的，ALE 信号线不能悬空。
如图所示，加入2片地址锁存器8282。
（5）RESET:复位信号，输入，高电平有效。
8086接到复位信号后，停止现行操作，并初始化段寄存器DS,SS,ES ，标志寄存器PSW ，指令指针IP 和指令队列，而使CS=FFFFH 。
RESET 信号至少保持四个周期以上的高电平，当它变为低电平时(一个下降沿)，CPU 执行重启过程，8086将从地址FFF0H 开始执行指令。
通常FFFF0H 单元开始的几个单元中存放一条JMP 指令，将入口转到引导和装配程序中，从而实现对系统的初始化,引导监控程序或操作系统程序。
由于出现突然断电或其它情况时，8086可能正在执行交通灯程序，现有的地址丢失，应按下RESET 键重新开始。
另外，应将8255A 与8086的RESET 线相连，保持同步。
（6）MN/MX (Minimun/Maximun): 最小、最大工作模式选择信号，输入。
此时MN/MX 接＋5V ，构成单处理器系统，系统控制信号由CPU 提供。
接下来，对8282芯片作一下说明：7DI ～0DI :8位数据输入；7DO ～0DO :8位数据输出；STB:选通信号；OE ：输出允许信号，在不带DMA 控制器的8086单处理器系统中，它接地。
其实，这就是8个D 触发器。
由于只用15AD ～0AD ，所以用两片即可。
最后，对时钟发生器8284芯片按两部分进行说明：(1)时钟信号发生器：C F /=0时，时钟信号输入由X 1 、X 2 端接上晶体，由晶体振荡器产生时钟信号； CLK ：3分频OSC 后的时钟，输出频率4.77MHz ，占空比为1/3，大约满足8086CPU 的输入频率5MHz 、占空比33％的要求。
(2)复位生成电路：由RES 输入的信号来触发内部同步触发器，由此产生信号RESET ，送到CPU 的RESET 端，复位信号由CLK 的下降沿同步。
此时，RES 端接“电源好“信号，使系统上电后自动复位。
此为最小模式系统，除了8086CPU ，I/O 接口芯片8255A ，定时计数芯片8353外，其它配置如下：1片8284A ，作为时钟发生器；2片8282，作为地址锁存器；2片74LS138，作为地址选通译码器；1个二输入或非门；1个4输入或非门；1个二输入与非门；4个或门12个发光二极管；12个限流电阻；1个复位信号开关。
五、程序框架就实现2．源程序：DATA SEGMENT; 设置数据段，以及端口地址分配PORTA EQU 218HPORTB EQU 219HPORTC EQU 21AHPTCON8255 EQU 21BHPORT0 EQU 238HPORT1 EQU 239HPORT2 EQU 240HPTCON8253 EQU 241HDATA ENDSCODE SEGMENTASSUME DS:DATA,CS:CODEINIT: MOV AX,DATAMOV DS,AXMOV DX, PTCON8253MOV AL,36HOUT DX,ALMOV DX,PORT0MOV AX,2710HOUT DX,ALMOV AL,AHOUT DX,AL;通道0工作方式3 周期0.01sMOV DX, PTCON8253MOV AL,71HOUT DX,AL;通道1工作方式1MOV DX, PTCON8253MOV AL,96HOUT DX,ALMOV DX,PORT2MOV AL,64HOUT DX,AL;通道2工作方式3 周期1s 8253初始化完成 MOV DX, PTCON8255MOV AL,80HOUT DX,AL;8255初始化 A，B，C口均工作在方式0MOV DX,PORTAMOV AL,0OUT DX,ALMOV DX,PORTBMOV AL,0FHOUT DX,ALMOV DX,PORTCMOV AL,0FHOUT DX,AL;灯初始化完成STA: MOV DX,PORTAMOV AL,0A0HOUT DX,ALMOV DX,PORTBMOV AL,0F0HOUT DX,ALMOV DX,PORTCMOV AL,50HOUT DX,AL;1，3绿灯亮，2，4红灯亮MOV DX,PORT1MOV AX,0BB8HOUT DX,ALMOV AL,AHOUT DX,AL;8253通道1赋值开始计时SCAN1: MOV AL,0MOV DX,PTCON8255MOV AL,90HOUT DX,ALMOV DX,PORTAIN AL,DXAND AL,0FHCMP AL,1JNZ SCAN1；扫描PA7口FLA1: MOV DX, PTCON8255MOV AL,80HOUT DX,ALMOV DX,PORTCMOV AL,0F0HOUT DX,ALMOV DX,PORTBMOV AL,50HOUT DX,ALMOV CX,0TEST1: MOV DX,PTCON8255；检测PB7MOV AL,82HOUT DX,ALMOV DX,PORTBIN AL,DXAND AL,0FHMOV AH,ALMOV DX,PTCON8255MOV AL,82HMOV DX,PORTBIN AL,DXAND AL,0FHXOR AL,AHADD CL,ALCMP CL,9JNZ TEST1;闪烁5次MOV DX, PTCON8255MOV AL,80HOUT DX,ALMOV DX,PORTAMOV AL,50HOUT DX,ALMOV DX,PORTBMOV AL,0F0HOUT DX,ALMOV DX,PORTCMOV AL,0A0H;1，3红灯亮，2，4绿灯亮MOV DX,PORT1MOV AX,0BB8HOUT DX,ALMOV AL,AHOUT DX,AL;8253通道1赋值开始计时SCAN2: MOV AL,0MOV DX,PTCON8255MOV AL,90HOUT DX,ALMOV DX,PORTAIN AL,DXAND AL,0FHCMP AL,1JNZ SCAN2FLA2: MOV DX, PTCON8255MOV AL,80HOUT DX,ALMOV DX,PORTCMOV AL,0F0HOUT DX,ALMOV DX,PORTBMOV AL,0A0HOUT DX,ALTEST2: MOV DX,PTCON8255MOV AL,88HMOV DX,PORTCIN AL,DXAND AL,0FHMOV AH,ALMOV DX,PTCON8255MOV AL,88HOUT DX,ALMOV DX,PORTCIN AL,DXAND AL,0FHXOR AL,AHADD CL,ALCMP CL,9JNZ TEST2;闪烁5次CODE ENDSEND STA六、总结。
基于8086的交通信号控制器的设计
基于8086的交通信号控制器的设计报告这次课程设计，我们的任务是：基于8086的交通信号控制器的设计。
8086系统是我们这个学期学习的主线方向，我们将在8086系统的基础上完成交通信号控制器的设计，其具体功能是：1.显示十字路口东西、南北2个方向的红、黄、绿的指示状态。
2.实现正常的倒计时功能。
用2组数码管作为东西和南北方向的倒计时显示，显示时间为红灯30s，绿灯50s，黄灯5s。
3.按S1键能实现特殊的功能，显示倒计时的2组数码管闪烁，计数器停止计数并保持在原来的状态；东西、南北路口均显示红灯状态；特殊状态解除后能继续计数。
4.按S2键实现总体清零功能。
计数器由初始状态计数，对应的指示灯亮。
1.2 设计思想在此次设计过程中，我们选择了数码管、发光二极管、8255A和8086来控制实现交通灯按设计要求工作。
1）硬件部分1、LED设计说明:用LED作为倒计时时间的显示器， LED在亮度、功耗、可视角度和刷新速率等方面，都更具优势。
LED与LCD的功耗比大约为10:1，利用LED技术，可以制造出比LCD更薄、更亮、更清晰的显示器，LED 是发光二极管属于二极管的一种,LCD是液晶显示器,两者相差太多.但是用LED的点阵也能组成显示器,适用于户外大屏幕显示,分辨率较低，LED与LCD具体比较如下图2、8255设计说明:用8255A可编程并行接口芯片的A、B、C三口作为红、绿、黄交通灯的控制输入口。
8255有三个并行输入输出口，可以方便的对三种颜色的交通灯进行很好的控制。
解决方案是：PB0~PB7接模拟灯二极管，PA0~PA7接7段二极管的段选，PC0~PC3接7段二极管的位选，PC4~PC7与开关相连，处理器芯片集成芯片卡PCI卡连接，用于完成硬件方面的实验正常通信。
其芯片比较说明:如下表：2根据硬件需求采用8255A芯片，为实现对通信的控制，采用汇编语言，分别编程控制8255的工作方式，在编程时应考虑到状态的转换采用查询方式控制，根据需求分析可采用8255的方式0下工作具体如下设置：硬件连接说明：8255A芯片的PA、PB、PC三口的工作方式为方式0，将8255的PB0~PB7接红绿灯用以模拟交通灯的变化，PA0~PA7接7段LED灯的段选码，，完成LED显示器的段选，PC0~PC3接LED显示器的位选码用以完成位选，PC4-PC7接开关，以完成初值接收。
课程设计交通灯8086
课程设计交通灯8086一、教学目标本课程旨在让学生了解和掌握交通灯8086的基本原理和编程方法。
通过本课程的学习，学生应达到以下目标：1.了解交通灯控制系统的工作原理。
2.掌握8086微处理器的基本结构和指令系统。
3.掌握交通灯控制程序的编写和调试方法。
4.能够运用8086汇编语言编写简单的交通灯控制程序。
5.能够使用调试工具对程序进行调试和优化。
情感态度价值观目标：1.培养学生的创新意识和团队合作精神。
2.培养学生对交通安全的重视和责任感。
二、教学内容本课程的教学内容主要包括以下几个部分：1.交通灯控制系统的基本原理和工作原理。
2.8086微处理器的基本结构和指令系统。
3.交通灯控制程序的编写和调试方法。
4.交通灯控制程序的优化和升级。
三、教学方法为了提高教学效果，本课程将采用以下教学方法：1.讲授法：通过讲解交通灯控制系统的基本原理和8086微处理器的指令系统，使学生掌握相关知识。
2.案例分析法：通过分析实际案例，使学生了解交通灯控制程序的编写和调试方法。
3.实验法：让学生亲自动手进行实验，培养学生的实际操作能力和解决问题的能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：《交通灯8086编程指南》。
2.参考书：关于8086微处理器和交通灯控制系统的相关书籍。
3.多媒体资料：交通灯工作原理和8086微处理器的相关视频资料。
4.实验设备：8086微处理器实验板、调试器等。
五、教学评估为了全面、客观地评估学生的学习成果，我们将采用以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和理解能力。
2.作业：布置与课程内容相关的编程作业，评估学生的编程能力和对知识的掌握程度。
3.考试：定期进行考试，测试学生对交通灯8086知识的掌握程度和编程能力。
4.实验报告：评估学生在实验过程中的操作能力和解决问题的能力。
评估结果将以分数或等级形式记录，并及时反馈给学生，以便学生了解自己的学习状况并进行改进。
8086交通灯
存储器我选用两片6116型号的静态RAM，容量为4KB片选信号与A0相连的是偶片，主要用于低8位数据总线上进行字节传送。与BHE选中的是奇片，主要用于高8位数据总线上字节传送。当A0和BHE都选中的时候，可进行16位数据总线字传送。
图3 6116 RAM存储器管脚图
RAM的主要功能是存储程序、变量等。如果计算机关机，这些信息不再存在。本电路中，A12－A19作为片选信号，均为低电平。故存储范围为0H－0FFFH。
2.4 方案确定
综上所述，我选用的方案最终为利用可编程计数器8254实现硬件定时，用查询方式控制8086工作，用并行I/O接口8255A实现8086与外设（本设计采用发光二极管模拟交通信号灯）数据交换，用中断控制器8259A实现闯红灯报警的扩展功能。
3 硬件部分设计
ቤተ መጻሕፍቲ ባይዱ3.1 总体设计
正如A3图纸系统硬件连接图所示，CPU我选用INTEL公司的8086，它足以满足交通信号灯自动控制系统的功能要求；存储器选用两片型号为6116的静态RAM，一片作为奇片，一片作为偶片，总存储容量可达到4KB，既可以读也可以写，足以满足要求；由于8086CPU有16根地址与数据共用线，故有必要将地址码与数据码分开，8086采用了分时传送的方法，即先传送地址码，再传送数据码，故必须用锁存器将地址码锁存起来。我选用74系列的74LS373作为地址锁存器；由于外设、内存存取数据速度不匹配，故有必要使用缓冲器来暂时记忆存储数据，我选用74系列的74LS245作为数据缓冲器；存储器译码我采用全译码方式，用74LS688比较译码器可减少逻辑组合电路；可编程芯片8255A，8254，8259A的片选信号译码，我采用线译码方式，这样可以保证其端口地址只有8位，易于程序编写。因而74LS138译码器是最好的选择。至于8255A，8254，8259A的选用目的已在前面解释过，这里不再重复。在具体设计该系统时，我选用发光二极管LED来模拟红，黄，绿灯的亮和灭。由于实际生活中只需要10盏灯就可实现车行道，人行道的通行，如图所示，故这里我也选用10支二极管，其对应关系如表所示。LED1－LED5与8255A PA口相连，LED6－LED10与PB口相连。PC1口作为状态查询口，PC6口输出可实现车闯红灯的报警功能。
1_4606612_课程设计(论文)-基于8086微处理器的交通信号灯控制设计
摘要随着现代科学技术的发展，人民生活水平的提高，汽车已走进千家万户。
而由之带来的交通问题也越发的普遍和严重，这些交通问题在城市中表现得尤为突出。
十字路口的交通状态控制已显得尤为重要，人们既不愿意在十字路口等待过久又不能陷入无休无止的堵塞状态。
于是一种新型的交通灯设计迫在眉睫，它既能满足普通的控制指挥要求，又能根据不同的车流量路段或是不同的时间段设定不同的通行时间。
本交通灯设计就是在新的设计要求下，利用8086系统开发出来的。
它基本上可以满足不同路段和时间段的通行时间设定，即保证在源程序不变的情况下，通过硬件接口（键盘）设定通行时间。
关键字：8086微处理器、可编程并行I/O接口芯片8255A、8253可编程定时器/计数器、8259A可编程中断控制器、8284A时钟发生器、中断与查询方式相结合键盘。
一、方案论证与比较1.1总体方案比较在进行交通灯设计前定下一设计原则：在可以满足设计要求的前提下，运用已学到的知识，以最简单明了的设计思路进行交通灯控制设计。
对于本次交通灯设计现提出三种方案，分别比较如下：方案1：利用纯数字电路实现交通信号灯设计。
该种方案的系统框图如图1.1.1所示：由系统框图可以知道，整个系统包括秒脉冲发生器、分频器、控制器、计数译码器等电路组成。
秒信号发生器产生整个定时系统的时基脉冲，通过减法计数器实现秒脉冲个数进行减计数，完成每一种工作状态的持续时间。
整个电路基本上由数字电子器件组成，电路以及控制逻辑较复杂。
设计的功能实现全部是由电路或是某些器件来保证的，若要适当的改变计数时间或是其他功能，则必须改动硬件电路或是某些器件，因而纯电子电路实现起来比较机械，不如软硬件结合的电路灵活。
方案2：利用51单片机进行交通信号灯设计。
单片机将控制器、运算器、存储器以及输入输出端口集于一体的高性能处理器。
利用51单片机开发系统，外围元件少，电路简单，实时性高。
对于本系统完全可以利用51单片机实现，且51单片机实现起来硬件电路和程序设计思路都比较简单，还可以应用一些仿真软件对设计的系统进行仿真，从而在理论与实际中保证设计的可行性。
8086汇编语言-模拟交通灯_实验报告
计算机接口技术实验模拟交通灯控制一、实验目的：综合运用接口芯片，提高实践能力。
二、实验设备：TDN86/51教学实验系统一台。
三、实验要求：自行设计实验电路，独立编写程序，实现模拟交通灯控制系统。
模拟交通灯有三个状态往复循环：1、初始时，东西方向的绿灯亮，同时，南北方向及人行道上的红灯全亮。
持续5S。
2、然后，南北方向的绿灯亮，同时，东西方向及人行道上的红灯全亮。
持续8S。
3、最后，人行道方向的绿灯亮，同时，东西方向及南北的红灯全亮。
持续6S。
四、实验步骤：1. 系统分析：根据TDN86/51教学实验系统中的LED单元进行的约定如下：状态1时LED单元的状态如下：即1000 0111B=87H状态2时LED单元的状态如下：2即0100 1011B=4BH状态1时LED单元的状态如下：即0011 1100B=D3H电路连接如下图：2. 芯片工作状态分析：8253：芯片端口地址：40H~43H。
工作在方式0，0号计数器，工作方式命令字：30H。
CLK0为1.19MHZ，故最大计数时间为：65536/(1.19x106) =55ms。
可令其产生50ms定时，计数初值约为：0.05x1.19x106=59500。
从而，5s定时外循环次数为100次，8s定时外循环次数为160次，6s定时外循环次数为120次。
8259：芯片端口地址：20H、21H实验IRQ0中断，初始化时需要开IRQ0中断。
8255：芯片端口地址：60H~63HA口工作在方式0状态，输出，工作方式控制字：80H。
3. 程序流程图：主程序流程图：IRQ0中断服务程序流程图：五、实验程序源代码：STACK SEGMENT STACKDW 64 DUP (?)STACK ENDSCODE SEGMENTASSUME CS:CODESTART:CLI ;关中断，开始填0中断矢量PUSH DSMOV AX,00H ;填偏移量MOV DS,AXMOV AX,OFFSET IRQ0ADD AX,2000HMOV SI,20HMOV [SI],AXMOV AX,00H ;填CS段基址MOV SI,22HMOV [SI],AXPOP DSIN AL,21H ;读8259中断屏蔽字AND AL,0FEH ;开中断0OUT 21H,ALMOV AL,80H ;初始化8255OUT 63H,ALMOV AL,30H ;初始化8253OUT 43H,ALMOV AL,0FFH ;循环前把所有的灯关闭OUT 60H,ALA0:MOV CX,100 ;开始进入1状态，CX初值为100A1:MOV AX,59500 ;8253载入初值OUT 40H,ALMOV AL,AHOUT 40H,ALMOV AL,87H ;状态1的数据存入AL，等待输出STI ;开中断HLT ;停机等待中断LOOP A1 ;根据CX的值循环本状态MOV CX,160 ;开始进入2状态，CX初值为160A2:MOV AX,59500 ;8253载入初值OUT 40H,ALMOV AL,AHOUT 40H,ALMOV AL,4BH ;状态2的数据存入AL，等待输出STIHLTLOOP A2MOV CX,120 ;开始进入3状态，CX初值为120 A3:MOV AX,59500OUT 40H,ALMOV AL,AHOUT 40H,ALSTIHLTLOOP A3JMP A0IRQ0: ;中断服务程序OUT 60H,AL ;输出AL数据到8255，改变灯状态MOV AL,20H ;发EOIOUT 20H,ALIRET ;中断返回CODE ENDSEND START。
8086系统 8255并行 交通灯控制程序(汇编程序代码+详细注释内容)

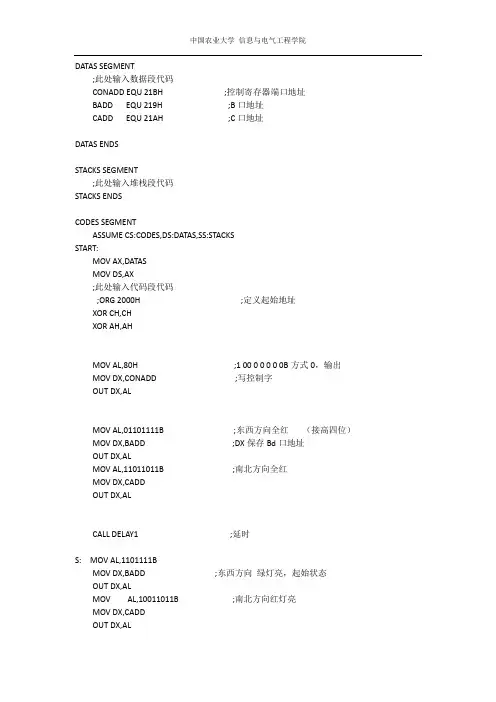

DATAS SEGMENT;此处输入数据段代码CONADD EQU 21BH ;控制寄存器端口地址BADD EQU 219H ;B口地址CADD EQU 21AH ;C口地址DATAS ENDSSTACKS SEGMENT;此处输入堆栈段代码STACKS ENDSCODES SEGMENTASSUME CS:CODES,DS:DATAS,SS:STACKSSTART:MOV AX,DATASMOV DS,AX;此处输入代码段代码;ORG 2000H ;定义起始地址XOR CH,CHXOR AH,AHMOV AL,80H ;1 00 0 0 0 0 0B方式0，输出MOV DX,CONADD ;写控制字OUT DX,ALMOV AL,01101111B ;东西方向全红（接高四位）MOV DX,BADD ;DX保存Bd口地址OUT DX,ALMOV AL,11011011B ;南北方向全红MOV DX,CADDOUT DX,ALCALL DELAY1 ;延时S: MOV AL,1101111BMOV DX,BADD ;东西方向绿灯亮，起始状态OUT DX,ALMOV AL,10011011B ;南北方向红灯亮MOV DX,CADDOUT DX,ALCALL DELAY2 ;长延时MOV CX,0005H ;黄灯闪5次Y1: MOV AL,10111111BMOV DX,BADDOUT DX,ALMOV AL,01011011BMOV DX,CADDOUT DX,AL ;黄灯亮CALL DELAY3MOV AL,11111111BMOV DX,BADDOUT DX,ALMOV AL,11011011BMOV DX,CADDOUT DX,AL ;黄灯灭CALL DELAY3LOOP Y1MOV AL,01101111BMOV DX,BADDOUT DX,ALMOV AL,11110110BMOV DX,CADD ;东西红灯，南北绿灯OUT DX,ALCALL DELAY2 ;长延时MOV CX,0005H ;黄灯闪5次Y2: MOV AL,01101111BMOV DX,BADDOUT DX,ALMOV AL,11101101BMOV DX,CADDOUT DX,ALCALL DELAY2MOV AL,01101111BMOV DX,BADDOUT DX,ALMOV AL,11111111BMOV DX,CADDOUT DX,ALCALL DELAY2LOOP Y2MOV AH,1;待定，有键按下退出INT 16HJZ SMOV AH,4CHINT 21H;回到起始状态，不断循环DELAY1 PROC NEAR ;短延时子过程PUSH CX ;CX入栈保护（保护外循环次数）MOV CX,08000H ;置LOOP次数T:LOOP T ;跳转至本身，延时作用POP CX ;CX出栈RET ;返回DELAY1 ENDPDELAY2 PROC NEAR ;长延时子过程PUSH AX ;AX(AL)入栈保护PUSH CX ;CX入栈保护MOV CX,0010H ;置LOOP次数K:CALL DELAY1 ;调用短延时LOOP K ;循环一次，CX减1POP CX ;数据出栈，先进后出POP AXRET ;返回DELAY2 ENDPDELAY3 PROC NEAR ;长延时子过程PUSH AX ;AX(AL)入栈保护PUSH CX ;CX入栈保护MOV CX,0010H ;置LOOP次数Q:CALL DELAY1 ;调用短延时LOOP Q ;循环一次，CX减1POP CX ;数据出栈，先进后出POP AXRET ;返回DELAY3 ENDPCODES ENDSEND START。
基于8086的交通灯控制系统课程实验设计报告
目录一、设计要求。
2二、设计目的。
2三、设计的具体实现。
2（一）系统概述。
2 （二）单元电路设计。
5 （三）软件程序设计。
9四、结论与愿望。
15五、心得体会及建议。
16六、附录。
17七、参考文献。
18交通灯设计报告一、设计要求1、完成系统总体方案设计；2、设计控制算法；3、设计系统接线图；4、完成控制软件的编写；5、编写课程设计说明书。
二、设计目的1、了解交通灯管理的基本工作原理2、熟悉8259A中断控制器的工作原理和应用编程3、熟悉8255A并行接口的各种工作方式和应用4、熟悉8253计数器/定时器的工作方式及应用编程，掌握利用软硬件相结合定时的方法。
5、掌握多位LED显示问题的解决。
三、设计的具体实现（一）系统概述系统要求实现正常时序控制，启动开关接通时，交通信号按设定的时序工作，并且各个方向的红、黄、绿灯接通时间倒计时显示，东西方向和南北方向的绿灯接通时间可以由外部设定。
所以设计中使用了8259A中断控制器、8254计数器、8255可编程并行接口实现了，对南北、东西方向交通的分别计时、分别控制，设计采用定时加中断控制的方式进行,对两个方向车辆的通行时间分别计时,可随意进行更改双向的通行时间。
城市十字交叉路口红绿灯控制系统主要负责控制东西走向和南北走向的红绿灯的状态和转换顺序,关键是各个状态之间的转换和进行适当的时间延时,正是基于以上考虑,采用如下设计:1.东西南北两个方向起始状态全为红,延续3秒。
2.东西方向红灯亮，南北方向绿灯亮，延续45秒。
3.东西方向红灯亮，南北方向绿灯以频率1HZ闪烁3秒。
4.东西方向红灯亮，南北方向黄灯亮，延续3秒。
5.东西方向绿灯亮，南北方向红灯亮，延续40秒。
6.东西方向绿灯亮以频率1HZ闪烁3秒，南北方向红灯。
7.东西方向黄灯亮，南北方向红灯亮，延续3秒。
8.东西方向红灯亮，南北方向红灯亮循环以上步骤。
通过分析灯亮的规律，总结出如下的功能表：交通灯亮灭功能表转换成控制码为：系统流程图如下：（二）单元电路设计1、 8259的工作原理1）、数据总线缓冲器:8259A与系统数据总线的接口，是8位双向三态缓冲器。
8086交通灯系统
微机原理课程设计学号：：王余祥一、课题提出简易交通信号灯控制系统，因为以前用51单片机做过的，刚好现在要做这个微机课程，就拿那个练习下，我觉得这样可以从中发现51和8086的区别以及对比下各自的优缺点。
二、构思框架交通信号灯的控制：1、通过8255A并口来控制LED发光二极管的亮灭。
2、A口控制红灯，B口控制黄灯，C口控制绿灯。
3、输出为0则亮，输出为1则灭。
4、用8253定时来控制变换时间。
首先把实际模型化：设有一个十字路口，1、3为南，北方向，2、4为东西方向，初始态为4个路口的红灯全亮。
之后，1、3路口的绿灯亮，2、4路口的红灯亮，1、3路口方向通车。
延迟30秒后，1、3路口的绿灯熄灭，而1，3路口的黄灯开始闪烁（假设1HZ吧）。
闪烁5次后，1、3路口的红灯亮，同时2、4路口的绿灯亮，2、4路口方向开始通车。
延迟30秒时间后，2、4路口的绿灯熄灭，而黄灯开始闪烁。
闪烁5次后，再切换到1、3路口方向。
之后，重复上述过程针对模型的解决方案：设8253各口地址分别为：设8253基地址即通道0地址为04A0H；通道1为04A2H；通道2为04A4H；命令控制口为04A6H。
黄灯闪烁的频率为1HZ，所以想到由8253产生一个1HZ的方波， 8255控制或门打开的时间，在或门打开的时间，8253将方波信号输入或门使黄灯闪烁。
由于计数值最大为65535,1MHZ/65536的值远大于2HZ,所以采用两个计数器级联的方式,8253通道0的clock0输入由分频器产生的1MHZ时钟脉冲，工作在方式3即方波发生器方式，理论设计输出周期为0.01s的方波。
1MHZ的时钟脉冲其重复周期为T=1/1MHZ=1 s，因此通道0的计数初值为10000=2710H。
由此方波分别作为clock1和clock2的输入时钟脉冲，所以通道1和通道2的输入时钟频率为100HZ，通道1作计数器工作在方式1，计数初值3000=BB8H既30s，计数到则输出一个高电平到8255的PA口，8255将A口数据输入到8086，8086检测7到高电平既完成30s定时。
微机8086红绿灯系统设计详细设计
生物医学工程学院（医学信息专业）信息技术设计2报告课程设计名称十字路口交通灯控制系统设计摘要十字道口的红绿灯是交通法规的无声命令，是司机和行人的行为准则。
十字道口的交通红绿灯控制是保证交通安全和道路畅通的关键。
当前，国内大多数城市正在采用“自动”红绿交通灯，它具有固定的“红灯—绿灯”转换间隔，并自动切换。
但是，实际上不同时刻的车辆流通状况是十分复杂的，是高度非线性的、随机的，还经常受人为因素的影响，例如在救护车以及警车开过的情况下，交通灯应当为其开辟“绿色通道”，使其畅通无阻。
本系统采用8253定时器计数，8255并口控制，的交通灯演示系统。
设计一个用于十字路口的交通灯管理系统，分东、西、南、北四个通行方向，东西和南北方向各有一组红、绿灯用于指挥交通；红、绿的持续时间分别为20s，周而复始。
因为南北向和东西向交通灯是对称的，所以我们从南北向和东西向各取一个交通灯来进行控制。
关键词：8086CPU 红绿灯控制系统 8255 8253目录1.系统方案选择与论证 (4)1.1任务 (4)1.2要求 (4)1.3系统基本方案 (4)1.3.1各种方案选择及论证 (4)1.3.2系统的最终方案 (5)2.系统硬件设计 (6)2.1电路原理与电路图，实验系统接线图 (6)2.2主要芯片工作原理 (7)2.21．8255芯片的内部结构及引脚 (7)3．系统软件设计 (10)3.1系统主程序的设计 (10)3.2延时子程序的设计 (11)3.3检测开关是否打开子程序 (12)4.调试与分析 (12)5.收获与体会 (13)6参考资料 (14)附录1（硬件电路原理图）： (14)附录2（主要程序）： (15)1.系统方案选择与论证1.1任务设计并制作一个十字路口红绿灯控制系统。
交通信号灯的控制：(1)通过8255并口来控制LED发光二极管的亮灭。
(2)输出为0则亮，输出为1则灭。
(3)利用8253定时来控制变换时间。
基于8086的交通信号控制器的设计[详细]
