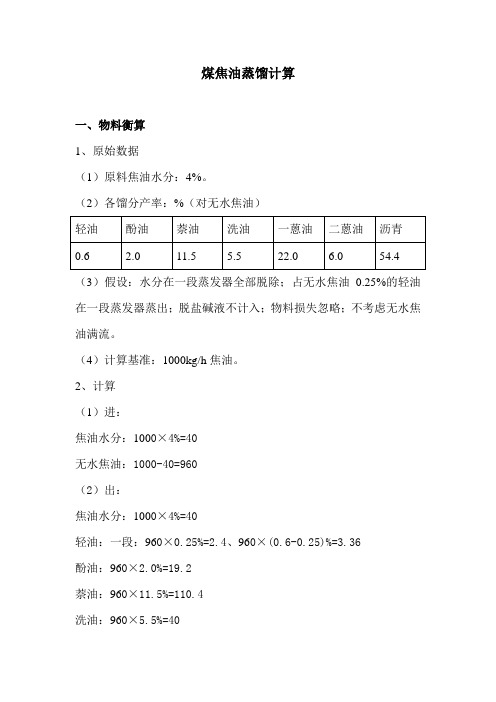

煤焦油蒸馏计算
一、物料衡算
1、原始数据
（1）原料焦油水分：4%。
（2）各馏分产率：%（对无水焦油）
（3）假设：水分在一段蒸发器全部脱除；占无水焦油0.25%的轻油在一段蒸发器蒸出；脱盐碱液不计入；物料损失忽略；不考虑无水焦油满流。
（4）计算基准：1000kg/h焦油。
2、计算
（1）进：
焦油水分：1000×4%=40
无水焦油：1000-40=960
（2）出：
焦油水分：1000×4%=40
轻油：一段：960×0.25%=2.4、960×(0.6-0.25)%=3.36
酚油：960×2.0%=19.2
萘油：960×11.5%=110.4
洗油：960×5.5%=40
一蒽油：960×20.0%=192
二蒽油：960×6.0%=57.6
沥青：960×54.4%=522.24
二、热量衡算
1、原始数据
（1）温度/℃：原料焦油80；对流段出口焦油130；辐射段出口焦油400；一段蒸发器底部焦油110、顶部油蒸汽105；二段蒸发器底部沥青360、顶部油气350℃；进管式炉水蒸气140、过热后的蒸汽400、过热的水蒸气量按无水焦油的4%计算。
2、计算
（1）对流段焦油吸收的有效热量
①进：
A、无水焦油：q1=960×1.675×80=128640kj/h(1.675为无水焦油在50-160℃的平均比热容)；
B、焦油水分：q2=40×4.178×80=13398kj/h；
C、总热量：Q进对=q1+q2
②出：
A、一段轻油：q3=2.4×（450.1+1.926×105）=156kj/h(1.926为无水焦油在50-160℃的平均比热容、450.1轻油蒸发潜热)；
B、二段无水焦油：q4=（960-2.4）×1.675×110=176438kj/h；
C、一段水蒸气：q5=40×（2248+4.187×105）=107505kj/h；
D、总热量：Q出对=q3+q4+q5
Q效对= Q出对- Q进对
（2）辐射段焦油吸收的有效热量
①进：
A、无水焦油：q′1=q4=176438kj/h;
B、总热量：Q进辐= q′1
②出：
A、二段油气：q′2=（3.36+19.2+110.4+52.8+192+57.6）×1.675（376.8+1.884×350）=451120kj/h(1.884为混合油气在0-350℃的平均比热容、376.8混合蒸发潜热)；
B、二段底沥青：q′3==522.24×1.758×360=330515kj/h；
C、总热量：Q出辐= q′2+ q′3
D、Q效辐= Q出辐- Q进辐
（3）蒸汽过热段吸收的有效热量
①进：
A、qs=960×4%×2742=105293kj/h;
②出：
A、q′s=960×4%×[2742+2.093(400-143)=105293kj/h;
B、Q效s= qs+ q′s
（4）管式炉每小时加热1000kg焦油吸收的总有效热量Q′t= Q效对+ Q效辐+ Q效s;
管式炉用焦炉煤气做燃料，炉热工效率为70%，则供给管式炉热量为Q t=Q′t/70%；
焦炉煤气热值Q低=17585kj/m3，则（1000kg焦油）煤气耗量为：V=Q t/Q 低=62.5m3。
