煤焦油蒸馏与煤焦油馏分加工
一文全面了解煤焦油以及煤焦油加工工艺！
一文全面了解煤焦油以及煤焦油加工工艺！沥青基碳材料本文来源：网络精彩文章现在开始煤炭干馏时生成的具有刺激性臭味的黑色或黑褐色粘稠状液体。
简称焦油。
煤焦油按干馏温度可分为低温煤焦油、中温煤焦油和高温煤焦油，在焦炭生产中得到的煤焦油属于高温煤焦油。
它是粗煤气冷却过程中冷凝、分离出来的焦炉煤气净化产品之一。
煤焦油一般作为加工精制的原料以制取各种化工产品，(见煤焦油加工)也可直接利用，如作为工业型煤、型焦和煤质活性炭用的粘结剂的配料组分，还可用作燃料油、高炉喷吹燃料以及木材防腐油和烧炭黑的原料。
1、形成和回收装炉煤在隔绝空气的炭化室加热时析出的挥发分，通过焦饼与炭化室炉墙之间的空隙和炽热焦炭、半焦自身的缝隙，以及煤料间隙进入炉顶空间，在700～850℃高温下发生二次热分解反应(烷烃裂解和芳构化反应，环烷烃脱氢反应，酚类脱水、缩合反应，芳香烃和杂环化合物脱烷基反应等)。
这些700℃左右的气态煤干馏产物夹带着煤尘、焦尘和热解炭，经上升管进入集气管，被循环氨水急冷至70～80℃。
在集气管中，大部分煤尘、焦尘、热解炭和部分高沸点的煤焦油被冷凝、冲洗下来。
余下的雾状或蒸气状态的煤焦油在焦炉煤气初冷器及其后的煤气净化设备中逐步冷凝分离。
冷凝分离出来的煤焦油汇集至焦油氨水分离器，初步脱除氨水和焦油渣，分离出煤焦油。
煤炭高温干馏时，煤焦油的产率一般为干煤质量的3～4.5%。
2、组成与性质煤焦油是一种高芳香度的碳氢化合物的复杂混合物，绝大部分为带侧链或不带侧链的多环、稠环化合物和含氧、硫、氮的杂环化合物，并含有少量脂肪烃、环烷烃和不饱和烃，还夹带有煤尘、焦尘和热解炭。
刚回收的煤焦油还含有5%左右的溶有多种无机盐和其他杂质的水分。
由于有颗粒极细的热解炭的存在，水分往往和油形成稳定的乳化液。
煤焦油的绝大多数组分熔点较高，但由于大量单体化合物互相溶解而形成低共溶混合物，使煤焦油在常温下仍呈液体状态。
煤焦油的许多组分还组成大量多元共沸体系，给蒸馏分离造成很大困难。

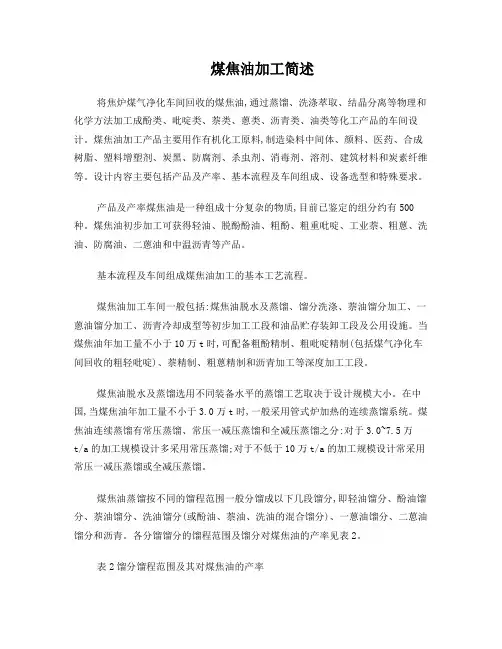

煤焦油加工简述
煤焦油加工简述将焦炉煤气净化车间回收的煤焦油,通过蒸馏、洗涤萃取、结晶分离等物理和化学方法加工成酚类、吡啶类、萘类、蒽类、沥青类、油类等化工产品的车间设计。
煤焦油加工产品主要用作有机化工原料,制造染料中间体、颜料、医药、合成树脂、塑料增塑剂、炭黑、防腐剂、杀虫剂、消毒剂、溶剂、建筑材料和炭素纤维等。
设计内容主要包括产品及产率、基本流程及车间组成、设备选型和特殊要求。
产品及产率煤焦油是一种组成十分复杂的物质,目前已鉴定的组分约有500种。
煤焦油初步加工可获得轻油、脱酚酚油、粗酚、粗重吡啶、工业萘、粗蒽、洗油、防腐油、二蒽油和中温沥青等产品。
基本流程及车间组成煤焦油加工的基本工艺流程。
煤焦油加工车间一般包括:煤焦油脱水及蒸馏、馏分洗涤、萘油馏分加工、一蒽油馏分加工、沥青冷却成型等初步加工工段和油品贮存装卸工段及公用设施。
当煤焦油年加工量不小于10万t时,可配备粗酚精制、粗吡啶精制(包括煤气净化车间回收的粗轻吡啶)、萘精制、粗蒽精制和沥青加工等深度加工工段。
煤焦油脱水及蒸馏选用不同装备水平的蒸馏工艺取决于设计规模大小。
在中国,当煤焦油年加工量不小于3.0万t时,一般采用管式炉加热的连续蒸馏系统。
煤焦油连续蒸馏有常压蒸馏、常压一减压蒸馏和全减压蒸馏之分:对于3.0~7.5万t/a的加工规模设计多采用常压蒸馏;对于不低于10万t/a的加工规模设计常采用常压一减压蒸馏或全减压蒸馏。
煤焦油蒸馏按不同的馏程范围一般分馏成以下几段馏分,即轻油馏分、酚油馏分、萘油馏分、洗油馏分(或酚油、萘油、洗油的混合馏分)、一蒽油馏分、二葸油馏分和沥青。
各分馏馏分的馏程范围及馏分对煤焦油的产率见表2。
表2馏分馏程范围及其对煤焦油的产率馏分名称轻油酚油萘油洗油一蒽油二葸油沥青馏程范围/℃<170170~210210~230230~300300~330 330~360 >360对煤焦油产率/%O.5 1.5~2.O 11.O~12.O 5.O~6.O 17.O~20.O 5.O~ 6.O 55.O~56.O馏分洗涤洗涤采用苛性钠和硫酸分别萃取脱除馏分中的酚和吡啶。
煤焦油加工35张工艺流程图
煤焦油加工35张工艺流程图二维码进入环保智库煤焦油是煤焦化过程中得到的一种黑色或黑褐色粘稠状液体，主要用于分馏出各种酚类、芳香烃、烷类等，并可用于制造其他染料或药物。
接下来小七用35张工艺流程图告诉大家煤焦油加工工艺有哪些。
先用一张图告诉大家焦油加工工艺有哪些：焦油蒸馏焦油蒸馏工艺主要包括减压蒸馏，常压蒸馏及常减压蒸馏工艺，在此基础上，各个企业根据具体的应用情况对其进行了改进，主要工艺如下所示：1、常压蒸馏工艺一塔式焦油蒸馏工艺流程二塔式焦油蒸馏工艺流程多塔式焦油蒸馏工艺流程2、减压蒸馏工艺减压蒸馏工艺流程宝钢、济钢减压蒸馏工艺流程3、常减压蒸馏工艺4、带沥青循环的焦油蒸馏工艺英国带沥青循环工艺流程美国带沥青循环工艺流程5、其他焦油蒸馏工艺日本钢管公司焦油蒸馏工艺流程德国焦油蒸馏工艺流程美国焦油蒸馏工艺流程焦油二次蒸馏工艺流程日本改良焦油工艺流程粗酚的提取处理后的焦油包含多种混合物质，提取粗酚时主要包括馏分洗涤和酚钠溶液的净化分解过程。
1、馏分洗涤工艺（1）基本原理注：当馏分中同时存在盐基和酚时，则吡啶盐基与酚生成络合物，对碱洗不利。
（2）馏分洗涤工艺馏分间间歇洗涤工艺馏分连续洗涤工艺酚萘洗混合分工艺流程2、酚钠溶液的净化酚钠蒸吹工艺流程酚钠蒸吹脱油工艺流程3、酚钠分解硫酸分解酚钠工艺流程二氧化碳分解酚钠工艺流程精酚的生产1、粗酚的预处理粗酚脱水脱渣工艺流程2、粗酚的精馏粗酚的间歇精馏工艺流程粗酚的连续精馏工艺流程萘及其同系物的分离与精制1、工业萘的生产工艺单炉单塔工艺流程单炉双塔工艺流程双炉双塔工艺流程2、精萘生产工艺（1）硫酸净化法精萘生产工艺萘的净化流程图洗涤萘精馏工艺流程（2）区域熔融法生产精萘精制机示意图区域熔融法生产精萘工艺流程沥青改质工艺1、改质沥青工艺与焦油蒸馏结合的工艺流程欧洲常用工艺流程2、延迟焦（针状焦）工艺延迟焦（针状焦）工艺流程来源：化工707。
焦油蒸馏工艺流程
焦油蒸馏工艺流程
《焦油蒸馏工艺流程》
焦油蒸馏是一种将原始焦油进行分离和提炼的工艺过程，旨在生产出渣油、轻油和气体等产品。
下面简要介绍焦油蒸馏的工艺流程。
首先，原始焦油被加热至高温，进入焦油蒸馏塔。
在蒸馏塔内，焦油会经过不同温度的区域，随着温度的变化，焦油中的各种物质会被逐步分离。
较轻的成分会上升至蒸馏塔顶部，形成气体，而较重的成分则会在底部凝结成渣油。
其次，通过控制温度和压力等参数，可以分别提取出轻油和气体。
轻油通常被用作燃料或原料，在提纯后可以用于生产化工产品。
气体则可以通过相应的处理设备，用作能源或化工原料。
最后，焦油蒸馏过程还会产生一些副产品，如焦油渣。
这些副产品也需要进行处理和利用，以最大限度地减少浪费。
总的来说，焦油蒸馏工艺流程通过一系列精确的操作和控制，能够将原始焦油中的各种成分有效地分离和提炼出有用的产品，为化工行业提供了重要的原料和能源。
（以上内容仅为虚构，仅供参考）。
煤焦油产品与蒸馏工艺
煤焦油产品与蒸馏工艺摘要：本文主要阐述了煤焦油馏分及质量和煤焦油的蒸馏工艺问题。
关键词：煤焦油，蒸馏高温煤焦油是炼焦过程产生的副产物。
高温煤焦油主要是由芳香烃组成的复杂混合物，其中很多是塑料、染料、合成橡胶、医药、耐高温材料以及国防工业的重要原料。
1 煤焦油产品按照干馏温度差异煤焦油可以划分为低温焦油和高温焦油。
低温焦油颜色褐黑，密度较小，在组成中烷烃、烯烃及芳香烃类约占一半左右。
在褐煤焦油中还有一定量的石蜡，是高温焦油，颜色黑，密度较大，在构成上和低温焦油有质的差别。
现代焦化厂生产的是高温焦油。
1.1煤焦油馏分及质量因其高温焦油是极其复杂的一种混合物，还没有可能直接从中提取出酚、萘等单组分产品，需要先经蒸馏切取各种馏分，使要提取的单组分产品浓缩集中到相应的馏分中去，然后用精馏、结晶、过滤及化学处理等方法加工馏分，把它提取出来。
①轻油馏分。
它是煤焦油蒸馏时切取的馏程为170℃以前的馏出量。
主要组分为苯及其同系物，酚含量不大于5﹪，并含有少量的古马隆和茚等不饱和同分异构体化合物及微量的萘。
轻油馏分通常并入吸苯后的洗油，或并入粗苯中加工制取苯类产品。
②酚油馏分。
它是煤焦油蒸馏时切取的馏程为170～210℃的馏出量。
煤焦油中的酚40～50﹪集中在这段馏分中。
酚油馏分通常先实施酸碱洗涤，提取酚和吡啶碱。
洗后酚油用于制取古马隆一茚树脂。
③萘油馏分。
它是煤焦油蒸馏时切取的馏程为210～230 ℃的馏出量。
煤焦油中80～85﹪的萘集中在这段馏分中。
别的主要组分有甲基萘、硫茚等。
萘油馏分通常先实施酸碱洗涤，提取酚和吡啶碱，再用蒸馏法生产工业萘。
④洗油馏分。
它是煤焦油蒸馏时切取的馏程为230～300℃的馏出量。
主要组分有甲基萘、二甲基萘、联苯等。
洗油馏分一般用在生产供吸收精制煤气所含的苯及同系物的洗油，也能深化精馏切取窄馏分，以提取甲基萘、联苯等产品。
洗油用于洗苯时要脱除其中的酚，酚的存在可促使洗油乳化，降低吸苯效果。
焦油蒸馏
二.煤焦油蒸馏
• 煤焦油蒸馏是根据煤焦油中各组分的不同沸点将各组 分分割为几个富集某种和某几种化合物馏分的加工过 程。
• 煤焦油蒸馏按工艺操作可分为间歇蒸馏和连续蒸馏两 种。 • 连续蒸馏按操作压力分有常压连续蒸馏、常压-减压连 续蒸馏和减压连续蒸馏三种方式。
• 常压连续蒸馏工艺有一塔式连续蒸馏流程和二塔式连 续蒸馏流程。
生成的各种钠盐在焦油蒸馏加热的温度下不会分解。8~12％的碳 酸钠溶液由高置槽经转子流量计加入一段焦油泵的吸入管中，可使 焦油和碳酸钠溶液达到相当充分的混合。碳酸钠的加入量取决于焦 油中的固定铵盐含量，可根据下列反应式计算。
2NH Cl NaCO 2NH CO 2NaCl H O 4 3 3 2 2 2 17 1 106 则煤焦油中每克固定铵的 x 3 .1 2 17 碳酸钠耗量(g)为： 106 x
Y＝0.835x-250
式中x——焦油加热温度，℃；
Y——沥青软化点，℃。 煤焦油蒸馏操作好坏的一个重要指标是萘的集中度，其定义为：
萘油馏分含萘量 萘集中度（ % ） 100 % 各馏分含萘量之和（总 萘量）
在不同蒸馏工艺流程中，各种馏分的产率及含萘量是波动的，因 而萘集中度也是波动的。
从油库来的原料焦油通过原料焦油泵首先与三混油经三混/焦油换热器换热后，三混 油温降至100-110℃左右流入三混中间槽。换热后温度升至100℃左右的原料焦油进入一 蒽油换热器，温度在进一步升高至130℃左右进入一段蒸发器。从馏份塔底部采出的 290℃左右的一蒽油，经过一蒽油换热器后，温度降至120℃左右，在经过一蒽油冷却器， 冷却到80-90℃后进入一蒽油中间槽。一段蒸发器底部的200℃左右的无水焦油经过焦油 循环泵加压后，一部分进入二段蒸发器，另一部分经过蒸汽预热器旁通管道进入重油换热 器，被加热到205℃左右，然后无水焦油进入沥青换热器，焦油温度升至215℃左右，返 回一段蒸发器，以供一段蒸发器脱水所需的热量。二段蒸发器底部的360-370℃左右的沥 青经过沥青循环泵加压后，到管式炉辐射段被加热到385℃左右，返回二段蒸发器底部， 为二段蒸发器提供热量。二段蒸发器底部的中温沥青自流进入硬质沥青真空闪蒸器中，通 过真空闪蒸，分离出沥青和重油。由顶部溢出的325℃左右的重油气，与来自一段蒸发器 的无水焦油换热后，温度降至230℃左右再进入重油冷凝冷却器，重油温度降至100℃左 右，自流入重油中间槽。来自闪蒸器底部的345℃左右的硬质沥青，经过硬质沥青密封罐 向下自流入硬质沥青中间槽，通过硬质沥青输送泵送往沥青工段冷却成型。具体请看下图：
