水布垭水电站设备健康分析管理

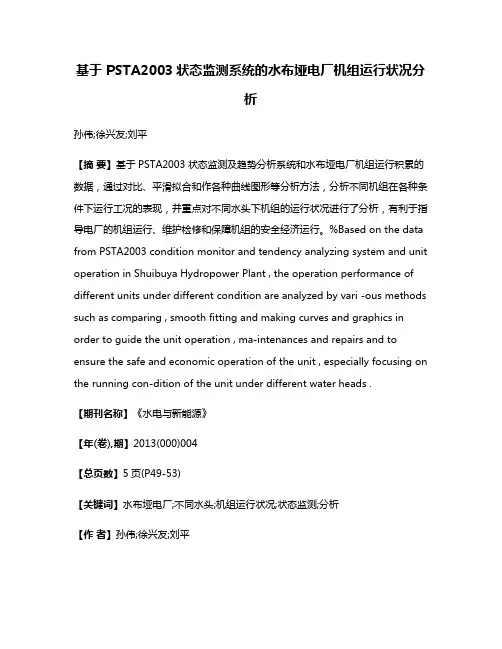

基于 PSTA2003状态监测系统的水布垭电厂机组运行状况分析
基于 PSTA2003状态监测系统的水布垭电厂机组运行状况分析孙伟;徐兴友;刘平【摘要】基于PSTA2003状态监测及趋势分析系统和水布垭电厂机组运行积累的数据，通过对比、平滑拟合和作各种曲线图形等分析方法，分析不同机组在各种条件下运行工况的表现，并重点对不同水头下机组的运行状况进行了分析，有利于指导电厂的机组运行、维护检修和保障机组的安全经济运行。
%Based on the data from PSTA2003 condition monitor and tendency analyzing system and unit operation in Shuibuya Hydropower Plant , the operation performance of different units under different condition are analyzed by vari -ous methods such as comparing , smooth fitting and making curves and graphics in order to guide the unit operation , ma-intenances and repairs and to ensure the safe and economic operation of the unit , especially focusing on the running con-dition of the unit under different water heads .【期刊名称】《水电与新能源》【年(卷),期】2013(000)004【总页数】5页(P49-53)【关键词】水布垭电厂;不同水头;机组运行状况;状态监测;分析【作者】孙伟;徐兴友;刘平【作者单位】湖北清江水电开发有限责任公司，湖北宜昌 443000;湖北清江水电开发有限责任公司，湖北宜昌 443000;湖北清江水电开发有限责任公司，湖北宜昌 443000【正文语种】中文【中图分类】TP274.2;TM312根据机组的振动、摆度、压力脉动等的稳定性指标，寻找这些指标数据与机组负荷、水头的关系，进而确定机组的振动区，合理划分机组的安全稳定运行区域，防止机组在运转中出现异常振动导致机械连接件的松动或某些部件的有害弹性或者塑性形变，防止引起疲劳、裂纹以致断裂，防止引起厂房基础、构件、引水钢管等共振影响运行，用于指导机组的生产运行。

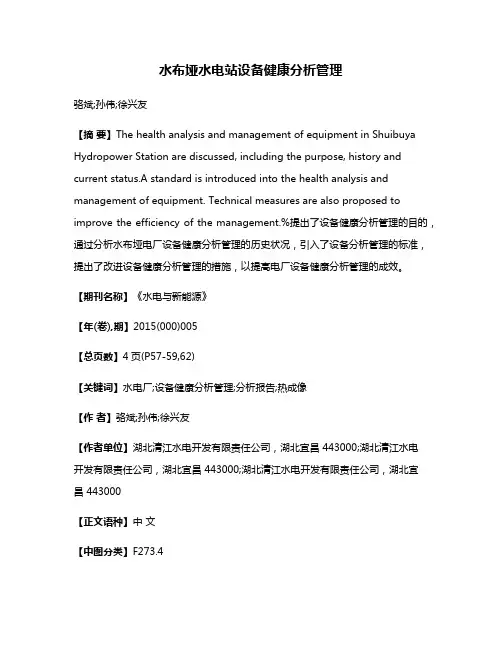

水布垭水电站设备健康分析管理
水布垭水电站设备健康分析管理骆斌;孙伟;徐兴友【摘要】The health analysis and management of equipment in Shuibuya Hydropower Station are discussed, including the purpose, history and current status.A standard is introduced into the health analysis and management of equipment. Technical measures are also proposed to improve the efficiency of the management.%提出了设备健康分析管理的目的，通过分析水布垭电厂设备健康分析管理的历史状况，引入了设备分析管理的标准，提出了改进设备健康分析管理的措施，以提高电厂设备健康分析管理的成效。
【期刊名称】《水电与新能源》【年(卷),期】2015(000)005【总页数】4页(P57-59,62)【关键词】水电厂;设备健康分析管理;分析报告;热成像【作者】骆斌;孙伟;徐兴友【作者单位】湖北清江水电开发有限责任公司，湖北宜昌 443000;湖北清江水电开发有限责任公司，湖北宜昌 443000;湖北清江水电开发有限责任公司，湖北宜昌 443000【正文语种】中文【中图分类】F273.4水布垭水电站位于湖北省恩施土家族自治州巴东县水布垭镇，总装机容量1 840 MW，地下厂房安装4台单机460 MW的水轮发电机组，最大水头203 m，额定水头170 m，具有多年调节能力，装机年利用小时数2 450 h，年平均发电量为39.85亿kW·h。
在华中电网中主要承担调峰、调频、调压及补偿调节作用。
作为在新时期投产的大型电站，要求对电厂设备进行健康分析管理，其目的是通过对电厂主辅设备的过去、现在运行状况的分析，反映出设备当下运行的状况和未来可能处于的状态，从而可靠预测出设备下一步乃至未来的发展趋势，用以指导电厂的生产、维护、检修安排，以提高设备健康分析管理水平。
水布垭电厂泄洪期间厂内外排水系统运行分析
水布垭电厂泄洪期间厂内外排水系统运行分析张应强;李程【摘要】2017年秋汛,清江流域遭遇了罕见的持续强降雨,水布垭电厂按防汛指令开闸泄洪.泄洪期间,地下厂房渗水量明显增加,排水泵启动频繁,启动间隔时间缩短,运行时间延长.为全面了解排水系统工作效率,验证工程设计效果,对泄洪期间排水系统运行情况进行了分析,并对个别排水系统运行提出了优化建议.【期刊名称】《水电与新能源》【年(卷),期】2018(032)003【总页数】6页(P60-64,78)【关键词】泄洪;排水系统;运行分析;优化建议【作者】张应强;李程【作者单位】湖北清江水电开发有限责任公司,湖北宜昌 443000;湖北清江水电开发有限责任公司,湖北宜昌 443000【正文语种】中文【中图分类】TV697.1湖北清江水布垭电厂是清江流域的龙头电站，位于湖北省恩施土家族苗族自治州巴东县境内，总装机容量1 840 MW，主厂房为地下式厂房，位于大坝右岸的岩体内，具有多年调节能力。
2017年秋汛，清江水布垭电厂上游来水呈直线上涨趋势，上游水位不断升高，机组长时间处于满发状态，设备运行稳定。
水布垭电厂于2017-10-2日22:30开闸泄洪，至10月6日20:00泄洪结束，最大下泄流量2 580 m3/s，最小下泄流量150 m3/s。
泄洪期间，地下厂房渗水量明显增加，排水泵启动频繁，启动间隔时间缩短，运行时间延长[1-2]。
为全面了解排水系统工作效率，验证工程设计效果，对泄洪期间排水系统运行情况进行了分析。
1 排水系统运行情况分析本文选择从渗漏排水泵、176.5 m高程厂外排水泵、209 m高程厂外排水泵和右护排水泵等运行情况进行分析。
1.1 渗漏排水泵分析渗漏排水系统由3台排水泵组成，额定流量为450 m3/h，额定扬程为90 m，主要用于将主厂房各处渗漏水及4台机组主轴密封溢流水和顶盖积水汇集渗漏集水井后排至厂外。
其正常运行方式为1台处于运行位置，1台处于备1位置，另1台处于备2位置；其运行方式每周进行定期手动轮换。

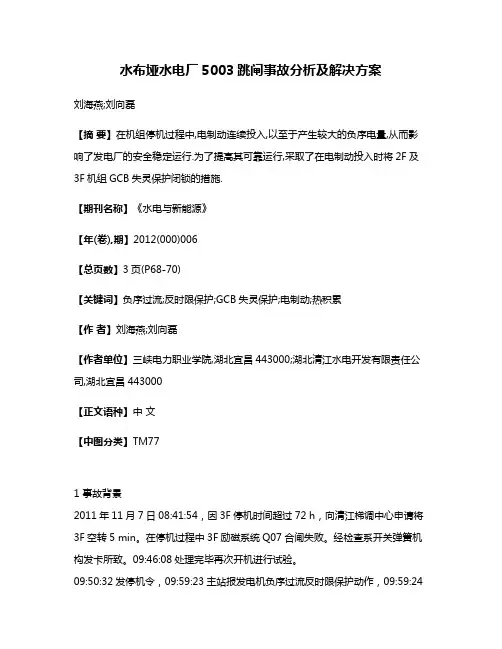

水布垭水电厂5003跳闸事故分析及解决方案
水布垭水电厂5003跳闸事故分析及解决方案刘海燕;刘向磊【摘要】在机组停机过程中,电制动连续投入,以至于产生较大的负序电量,从而影响了发电厂的安全稳定运行.为了提高其可靠运行,采取了在电制动投入时将2F及3F机组GCB失灵保护闭锁的措施.【期刊名称】《水电与新能源》【年(卷),期】2012(000)006【总页数】3页(P68-70)【关键词】负序过流;反时限保护;GCB失灵保护;电制动;热积累【作者】刘海燕;刘向磊【作者单位】三峡电力职业学院,湖北宜昌443000;湖北清江水电开发有限责任公司,湖北宜昌443000【正文语种】中文【中图分类】TM771 事故背景2011年11月7日08:41:54，因3F停机时间超过72 h，向清江梯调中心申请将3F空转5 min。
在停机过程中3F励磁系统Q07合闸失败。
经检查系开关弹簧机构发卡所致。
09:46:08处理完毕再次开机进行试验。
09:50:32发停机令，09:59:23主站报发电机负序过流反时限保护动作，09:59:24主站报“3F机组PP1 GCB失灵保护(SOE)动作、3F机组保护A套动作”，厂用开关1013分闸，3F机组主变高压侧断路器5003分闸，其主接线如图1所示。
每台机组的发变组保护柜有A柜、B柜和C柜，A柜和B柜为电气量保护柜，两个柜都有发电机负序过流反时限保护，C柜为非电气量保护柜，另外GCB失灵保护设置在A柜。
2 事故分析2.1 检查关键项目图1 水布垭电厂电气一次主接线简图现地检查发现3F机组保护盘:A柜 GCB失灵保护动作、A柜发电机负序电流保护动作。
一次、励磁及其他辅助设备均正常。
A柜中负序反时限过流保护动作事件记录如图2所示，A柜中GCB失灵保护动作事件记录如图3所示，发变组故障录波器波形记录如图4所示。
2.2 负序电流保护的作用[1]图2 A柜负序反时限过流保护动作事件记录图3 A柜GCB失灵保护动作事件记录图4 故障时发变组故障录波器记录波形当电力系统中发生不对称短路或在正常运行情况下三相负荷不平衡时，在发电机定子绕组中将出现负序电流。
