锗在空间太阳能电池中的应用
锗的用途及应用领域研究
锗的用途及应用领域研究锗是一种化学元素，其化学符号为Ge，原子序数为32。
锗是一种灰白色、带有金属光泽的半金属，其物理性质与硅相似。
锗存在于地壳中，以氧化锗的形式存在于大部分煤矿和锌矿中。
锗在工业和科学领域具有广泛的应用。
下面将介绍一些常见的锗的用途及应用领域研究。
1. 半导体材料：由于锗具有良好的电学性能，可以用于制造半导体器件，如二极管、三极管、小信号放大器等。
锗晶体管是早期计算机和通信设备中的重要元件。
2. 红外光电子器件：锗是一种重要的红外光电子材料。
锗在红外线波段的透明度较高，能够产生和检测红外光。
因此，锗广泛应用于红外线传感器、红外焦平面阵列相机等领域。
3. 光纤通信：锗具有较好的光学性能，可用于制造红外光纤。
红外光纤在通信领域中具有重要的应用，能够传输更高的数据量和信号质量，提高通信速度和稳定性。
4. 光电子器件：锗是一种优越的光电转换材料。
它可以将光能转化为电能，实现光电转换。
锗光电子器件被广泛应用于太阳能电池、光电耦合器件、光电传感器等领域。
5. 摄影和光学仪器：锗透明度较高，对热辐射敏感，可以用于制造红外摄影镜头、红外窗口等光学元件。
锗的高熔点和抗腐蚀性也使其适用于高温、恶劣环境下的光学仪器。
除了以上应用外，锗还在其他领域进行研究和应用。
1. 生物医学：锗化合物被研究应用于抗肿瘤治疗和癌症的放射治疗。
研究表明，锗化合物具有抑制肿瘤生长和促进肿瘤细胞凋亡的作用。
2. 新能源：锗可以用于制造太阳能电池和热电材料。
太阳能电池利用光能转化为电能，热电材料可以将热能转化为电能，实现能源的可持续利用。
总之，锗具有广泛的应用领域，包括电子器件、红外光电子器件、光纤通信、光电传感器等。
锗的特殊性能使其在科学研究和工业生产中具有重要价值。
未来随着科学技术的发展和对新材料需求的增加，锗在更多领域可能会有更多的应用和研究。
锗太阳能电池
锗太阳能电池
锗太阳能电池是一种利用锗材料制成的太阳能电池。
锗是一种化学元素，具有多种特性，包括在太阳能领域的应用。
在太阳能电池中，锗可以作为衬底材料，用于制造砷化镓太阳能电池。
砷化镓太阳能电池是第三代太阳能电池的代表，具有高效率、高电压、耐温性好等优点。
其中，锗衬底砷化镓太阳能模组的全球转换效率最高，可达40%以上。
然而，锗太阳能电池的民用推广难度在于锗成本高以及大规模使用后砷的无害化处理。
因此，太阳能锗晶片增量主要在空间太阳能领域。
在空间光伏领域，锗晶片的不可替代性决定了未来空间领域太阳能电池锗晶片的100%渗透率。
光明与黑暗锗元素的光电特性
光明与黑暗锗元素的光电特性光明与黑暗：锗元素的光电特性锗（Germanium）是一种常见的半导体材料，具有较高的导电性和光电特性，被广泛应用于电子工业和光学领域。
本文将探讨锗元素在光明和黑暗中展现的光电特性，以及其在不同应用领域的潜力。
1. 光明中的锗元素在光明的环境中，锗元素常常表现出优异的光电特性。
首先，锗具有较高的折射率，使其成为制作光学透镜和光学器件的理想材料。
其次，锗元素的带隙能量相对较小，可使其在可见光范围内吸收和发射光线，因此被广泛应用于光电探测器和光通信器件中。
锗元素制备的光电探测器具有高灵敏度和快速响应的特点。
其主要原理是在锗晶体中引入掺杂杂质，使其具有n型或p型的电子特性。
当光线照射在掺杂锗晶体上时，光子会激发电子跃迁，产生电子-空穴对。
通过外加电压的作用，这些电子-空穴对将被分离并产生电流。
因此，锗元素的光电探测器可以用于光信号的检测和测量。
另一方面，锗元素还在光通信领域发挥着重要作用。
由于其在通信波长范围内的较高吸收系数，锗可被用作光放大器和光调制器的材料。
光放大器可以通过在锗材料中注入电流或光信号来实现光信号的放大。
光调制器则利用锗元素的快速光电响应特性，通过改变电场或注入电流来调制光信号的强度或频率。
2. 黑暗中的锗元素在黑暗的环境中，锗元素虽然无法直接感受光线，但其特殊的电学特性使其在红外、夜视和辐射检测等领域具有重要应用。
锗元素的宽带隙结构使其能够在较低的温度下工作，对于红外探测器来说是一项重要的优势。
锗红外探测器利用其半导体材料的能带结构和热电效应来感知红外辐射。
当锗晶体受到红外辐射时，它会发生能带结构的变化，导致电荷分离和电流的产生。
利用这种效应，红外探测器可以将红外辐射转化为电信号，并实现红外图像的捕捉和检测。
在夜视技术方面，锗元素的红外探测器也发挥着重要的作用。
通过捕捉和处理红外辐射，夜视设备可以在低亮度或完全黑暗的环境中实现可视化。
锗元素的高灵敏度和快速响应性使其成为夜视器件中的理想选择。
锗在太阳能电池中的应用
锗在太阳能电池中的应用
向兴宇
【期刊名称】《现代工业经济和信息化》
【年(卷),期】2023(13)1
【摘要】近些年来,锗因为其优异的性能,成为当今十分重要的战略性材料,被广泛应用于各个层面。
能源问题是当今热点,随着太阳能的被各个国家高度重视,加上传统硅太阳能电池在对太阳能的转换效率等方面存在一些问题,锗在其中的应用受到越来越多的关注。
主要介绍了锗在太阳能电池中的主要应用,简单分析了目前所存在的不足,在此基础上提出了一些改进手段。
【总页数】3页(P170-172)
【作者】向兴宇
【作者单位】苏州大学
【正文语种】中文
【中图分类】TM914.4
【相关文献】
1.碳材料在染料敏化太阳能电池和钙钛矿太阳能电池对电极中的应用进展
2.硅基薄膜太阳能电池及硅锗薄膜在其中的应用
3.太阳能电池产业与半导体锗硅薄膜的应用综述
4.Ge—SAF—OP分光光度法测定锗在锌冶炼中控分析中的应用
5.锗—132对肉用雏鸡免疫功能的影响及其临床应用初探(Ⅱ)——石墨炉原子吸收光谱法测定组织样本中痕量锗
因版权原因，仅展示原文概要，查看原文内容请购买。
金属锗用途
金属锗用途金属锗是一种重要的功能材料，在许多领域都具有广泛的应用。
本文将从电子行业、光电子行业、太阳能行业和化工行业四个方面介绍金属锗的用途。
一、电子行业金属锗是电子行业中重要的半导体材料之一。
由于其具有优异的半导体特性，金属锗常被用于制造二极管、晶体管、光电二极管等电子元器件。
其中，金属锗二极管具有低压降、高稳定性和高频率响应等特点，广泛应用于通信设备、电子仪器等领域。
金属锗晶体管具有高电流增益、高工作频率和低噪声等特性，常用于放大器、混频器等电子器件的制造。
二、光电子行业金属锗在光电子行业中也有重要的应用。
金属锗具有较高的折射率和较低的吸收系数，可用于制造红外光学元件。
金属锗的红外透明窗口广泛应用于红外摄像、红外测温、红外通信等领域。
此外，金属锗还可用于制造红外探测器、红外激光器等光电子器件，具有较高的灵敏度和较短的响应时间。
三、太阳能行业金属锗在太阳能行业中也有重要的应用。
金属锗可以制备成高效的太阳能电池材料，其光电转换效率高，耐腐蚀性好，稳定性高。
金属锗太阳能电池具有高转换效率和长寿命的优点，可广泛应用于太阳能发电系统、太阳能充电器等领域。
四、化工行业金属锗在化工行业中也有一定的应用。
金属锗可用于制造特种玻璃、光纤等材料。
金属锗的高折射率和低散射损耗使其成为制备高纯度光纤的理想材料。
此外，金属锗还可用于制造金属合金、涂层材料等，具有较好的导电性和耐腐蚀性。
金属锗在电子行业、光电子行业、太阳能行业和化工行业等领域都具有重要的用途。
随着科技的不断进步，金属锗的应用领域还将不断扩大，为人们的生活和工作带来更多便利和福利。

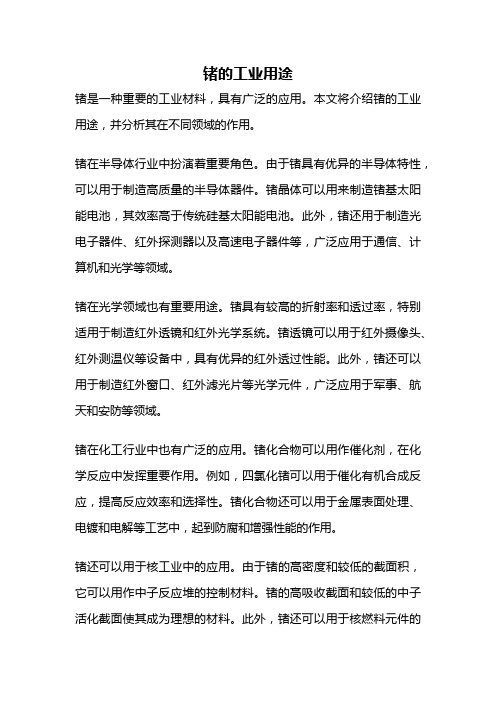

锗的工业用途
锗的工业用途锗是一种重要的工业材料，具有广泛的应用。
本文将介绍锗的工业用途，并分析其在不同领域的作用。
锗在半导体行业中扮演着重要角色。
由于锗具有优异的半导体特性，可以用于制造高质量的半导体器件。
锗晶体可以用来制造锗基太阳能电池，其效率高于传统硅基太阳能电池。
此外，锗还用于制造光电子器件、红外探测器以及高速电子器件等，广泛应用于通信、计算机和光学等领域。
锗在光学领域也有重要用途。
锗具有较高的折射率和透过率，特别适用于制造红外透镜和红外光学系统。
锗透镜可以用于红外摄像头、红外测温仪等设备中，具有优异的红外透过性能。
此外，锗还可以用于制造红外窗口、红外滤光片等光学元件，广泛应用于军事、航天和安防等领域。
锗在化工行业中也有广泛的应用。
锗化合物可以用作催化剂，在化学反应中发挥重要作用。
例如，四氯化锗可以用于催化有机合成反应，提高反应效率和选择性。
锗化合物还可以用于金属表面处理、电镀和电解等工艺中，起到防腐和增强性能的作用。
锗还可以用于核工业中的应用。
由于锗的高密度和较低的截面积，它可以用作中子反应堆的控制材料。
锗的高吸收截面和较低的中子活化截面使其成为理想的材料。
此外，锗还可以用于核燃料元件的包覆材料，提高燃料的稳定性和安全性。
锗还可以用于制备合金材料。
锗可以与其他金属形成合金，提高合金的硬度、强度和耐腐蚀性。
例如，锗可以与铝形成锗铝合金，具有较高的强度和良好的耐腐蚀性，广泛应用于航空航天和汽车制造等领域。
锗具有广泛的工业用途。
它在半导体、光学、化工、核工业和合金制备等领域都发挥着重要作用。
随着科技的不断发展，锗的应用前景将会更加广阔。
我们相信，在未来的发展中，锗将继续发挥其独特的性能和优势，为工业进步做出更大的贡献。
锗元素用途
锗元素用途锗是一种重要的无机元素，其化学符号为Ge，原子序数为32、它是一种半金属元素，在自然界中主要以硫化锗的形式存在，可以通过冶炼和纯化得到高纯度的锗。
锗具有许多重要的用途，包括电子、光学、太阳能等领域。
首先，锗在电子领域有着重要的应用。
由于锗具有良好的半导体特性，它被广泛用于制造半导体器件，如二极管、晶体管和集成电路等。
锗材料具有低的禁带宽度，可以在较低的电压下工作，因此被用于制造较低功耗的电子设备。
此外，锗还可以用于制造激光器、光电器件和红外探测器等。
其次，锗在光学领域也有重要的应用。
锗具有良好的光学性质，特别是在红外光谱范围内具有高透过率。
这使得锗成为制造红外光学器件的重要材料，如红外透镜、红外窗口和红外滤光片等。
锗还可以用于制造红外激光器和红外光纤等。
另外，锗在太阳能领域也有广泛的应用。
锗可以用于制造太阳能电池，其中锗被用作光催化层材料，可以增强太阳能电池的吸收能力和转化效率。
锗太阳能电池具有高效、稳定和可靠的特性，适用于各种环境条件下的太阳能利用。
此外，锗还被用于制造其他各种器件和材料。
例如，锗可以用作核反应堆中的中子辐射探测器材料，以监测和测量中子的强度和能量。
锗还可以用于制造特种玻璃，如红外传感器窗口和红外光纤窗口等。
此外，锗还可以用作化学催化剂和金属膜的添加剂。
总结起来，锗是一种用途广泛的无机元素。
它在电子、光学、太阳能等领域都有重要的应用。
锗材料具有优异的半导体和光学性质，可以用于制造各种电子器件、光学器件和太阳能电池。
锗的应用有助于推动电子和能源科技的发展，并为人们的生活带来更多的便利和创新。
锗基太阳能电池
锗基太阳能电池锗基太阳能电池是一种新型的光电转换器件，其具有独特的结构和优异的性能，被广泛应用于太阳能领域。
本文将从锗基太阳能电池的原理、制备方法、性能特点和应用前景等方面进行介绍。
一、锗基太阳能电池的原理锗基太阳能电池是一种基于锗材料的光电转换器件。
它利用光电效应将光能转化为电能。
当太阳光照射到锗基太阳能电池的表面时，光子会激发锗材料中的电子，使其跃迁到导带中，形成电子空穴对。
这些电子空穴对在电场的作用下会产生电流，从而实现光能的转化。
一种常见的制备锗基太阳能电池的方法是化学气相沉积（CVD）法。
该方法通过在基底上沉积一层锗材料，并在锗材料上蒸发金属电极，形成锗基太阳能电池的结构。
另外，还可以采用分子束外延（MBE）法、金属有机化学气相沉积（MOCVD）法等方法来制备锗基太阳能电池。
三、锗基太阳能电池的性能特点1. 高效率：相比传统的硅基太阳能电池，锗基太阳能电池具有更高的光电转换效率。
这是因为锗材料的能带结构具有优异的特点，能够更高效地吸收太阳光的能量。
2. 宽光谱响应：锗基太阳能电池的光谱响应范围广，可以吸收可见光和近红外光等多种波长范围内的光能，提高光电转换效率。
3. 高稳定性：锗基太阳能电池具有较好的热稳定性和光稳定性，能够在高温和强光照射条件下保持稳定的性能。
4. 薄膜制备：相比硅基太阳能电池的晶体生长，锗基太阳能电池可以采用薄膜制备技术，制备工艺更简单，成本更低。
四、锗基太阳能电池的应用前景锗基太阳能电池具有广阔的应用前景。
首先，在太阳能领域，锗基太阳能电池可以用于家庭光伏发电系统、工业光伏电站等应用，实现太阳能的高效利用。
其次，在光电子器件领域，锗基太阳能电池可以用于光电探测器、光通信器件等设备中，提高器件的性能和稳定性。
此外，锗基太阳能电池还可以应用于军事、航天等领域，满足对高性能、高稳定性的能源需求。
锗基太阳能电池作为一种新型的光电转换器件，具有高效率、宽光谱响应、高稳定性等优点，具备广泛的应用前景。
锗 镓用途
锗镓用途锗和镓是两种重要的半导体材料，它们在电子学和光电子学领域具有广泛的应用。
本文将介绍锗和镓的一些主要用途。
锗是一种常见的半导体材料，具有良好的电学性能和热学性能。
由于锗的禁带宽度较窄，约为0.67电子伏特，可以在室温下直接使用。
因此，锗广泛应用于光电子器件中，如光电二极管、太阳能电池等。
锗光电二极管具有高灵敏度、高速度和稳定性的特点，被广泛应用于通信领域，例如光纤通信和激光雷达系统中的接收器。
此外，锗太阳能电池具有高光电转换效率和较低的制造成本，是一种有效的太阳能转换器件。
镓是一种重要的半导体材料，具有较大的禁带宽度，约为1.42电子伏特。
镓具有较高的电子迁移率和较低的电子亲和能，因此在集成电路中广泛应用。
镓集成电路可以实现高速、高效的信号处理和计算功能。
镓基集成电路可用于各种电子设备，如计算机、手机、平板电脑等。
此外，镓还可以用于高频电子器件，如微波管、功率放大器等。
镓微波器件具有高频率、大功率和低噪声的特点，被广泛应用于通信、雷达和卫星通信等领域。
除了在电子学领域，锗和镓还具有其他重要的应用。
例如，由于锗具有较高的折射率和较低的吸收系数，可以用于红外光学器件。
锗红外光学器件具有广泛的应用，如红外摄像机、红外激光器和红外测温仪等。
而镓则可以用于制备光纤光栅，光纤光栅是一种重要的光纤传感器，可以用于测量温度、应变和压力等物理量。
锗和镓还可以用于核工业。
锗可以用于制备核反应堆的燃料棒，并且在核燃料循环中起到重要的作用。
镓则可以用于制备核反应堆的控制棒，以控制核反应堆的反应速率。
锗和镓在核工业中的应用具有重要的意义，可以保证核能的安全和可持续发展。
锗和镓是两种重要的半导体材料，具有广泛的应用。
锗在光电子学领域具有重要的作用，可以用于光电二极管和太阳能电池等器件。
镓在集成电路和高频电子器件中具有重要的应用，可以实现高速、高效的信号处理和计算功能。
此外，锗和镓还可以用于红外光学器件、光纤光栅和核工业等领域。
低轨卫星 太阳能锗电池
低轨卫星太阳能锗电池低轨卫星使用太阳能锗电池进行能源供应，这是一项创新而引人注目的技术。
本文将一步一步回答与此相关的问题，旨在探讨低轨卫星的使用、太阳能锗电池的原理和应用前景。
第一部分：低轨卫星简介低轨卫星是指位于地球低轨道上的人造卫星。
相对于高轨道上的卫星来说，低轨卫星有着更短的运行周期和更低的运行高度。
低轨卫星的运行高度通常在200到2000公里之间，这使得其具备了许多优势，比如更快的通信速度、更低的延迟和更低的造价。
第二部分：太阳能锗电池原理太阳能电池是一种将太阳能转化为电能的设备，其通过光电效应实现能量转换。
在太阳能电池中，光线通过PN结使得光子释放出电子，并通过电场加速电子的运动形成电流。
而锗（Ge）材料是太阳能电池的一种主要材料。
具体而言，太阳能锗电池使用锗半导体材料制作PN结，使其对光有很强的敏感性，高效地转换光能为电能。
第三部分：低轨卫星使用太阳能锗电池的原因1. 高能源效率：太阳能锗电池具有高能源转换效率，可将天然光转化为电能的效率高达20%以上，相比其他太阳能电池更具优势。
2. 轻量化设计：低轨卫星通常需要尽可能减少重量，以提高轨道调整和运营成本。
太阳能锗电池的轻量化设计使得其非常适合用于低轨卫星，可显著降低卫星的质量。
3. 长寿命和可靠性：太阳能锗电池寿命长，可靠性高，适应各种恶劣环境条件，不易受到辐射损伤，从而保证了低轨卫星在太空中的可持续运行。
第四部分：太阳能锗电池在低轨卫星中的应用前景1. 卫星通信：低轨卫星通常用于提供全球范围内的无线通信服务。
太阳能锗电池可以为卫星提供稳定的能源供应，保证通信信号的传输质量，进一步推动全球通信的发展。
2. 环境监测：低轨卫星可以被用于监测地球上的气候变化、环境污染等情况。
太阳能锗电池可以为这些卫星提供长期稳定的能源供应，确保卫星能够连续地获取监测数据。
3. 导航和定位：低轨卫星被广泛应用于全球导航系统，如GPS。
太阳能锗电池的高能源效率允许卫星以更长时间持续运行，从而提供更可靠和准确的导航和定位服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锗在空间太阳能电池中的应用胡国元韩兆忠北京有色金属研究总院,北京,100088)摘要：用锗作为衬底制作的GaAs/Ge太阳舱电池,其性能与G.As/GaA,电池接近,机械强度更高,单片电池面积更大.在空间应用环境下,杭辐封闺值比硅电池高,性能衰退小,其应用成本接近于同样功率的硅电池板,已应用于各型军用卫星和部分商业卫星中,逐步成为主要的空间电源。
