土木工程毕业设计--某框架宾馆设计
毕业设计学生姓名：王小波学号： 091401322学院：建筑工程学院专业：土木工程题目：衡水市某框架宾馆设计指导教师：刘卫然董洁评阅教师：2013年 6 月目录1 引言 (1)2 结构选型和布置 (2)2.1 结构选型 (2)2.2 结构布置 (2)2.3 初估截面尺寸 (2)2.3.1 估算依据 (2)2.3.2 梁截面尺寸估算依据 (2)2.3.3 柱截面尺寸估算依据 (4)3 框架计算简图 (4)3.1 计算简图说明 (4)3.2 框架梁柱截面特征 (5)3.3 框架梁柱的线刚度计算 (5)3.3.1 柱子计算 (5)3.3.2 梁计算 (6)3.3.3 相对线刚度计算 (6)3.4 框架柱侧移刚度计算 (8)4 荷载计算 (9)4.1 恒载标准值计算 (9)4.1.1 不上人屋面恒载（屋1：倒置式屋面） (9)4.1.2 楼面横载 (9)4.1.3 梁、柱自重 (10)4.1.4 墙体自重（加气混凝土砌块） (10)4.2 活荷载标准值计算 (11)4.2.1 屋面及楼面活载标准值 (11)4.2.2 屋面雪荷载标准值 (11)4.3.1 突出屋面电梯间 (12)4.3.2 首层 (12)4.3.3 二、三、四层 (13)4.3.4 顶层 (13)4.3.5 各层重力荷载代表值 (13)5 水平地震作用 (15)5.1 横向自振周期计算 (15)5.2 水平地震作用及楼层地震剪力 (15)5.3 水平地震作用下的位移验算 (18)5.4 楼层最小地震剪力的验算 (18)5.5 水平地震作用下框架内力计算 (19)5.5.1 取横向一榀框架，采用D值法即改进反弯点法进行计算 (19)5.5.2 弯矩计算 (20)5.6 地震作用下框架梁端剪力和柱轴力计算 (21)6 竖向荷载作用下框架的内力分析 (23)6.1 计算方法和荷载传递路线 (23)6.1.1 计算方法（采用弯矩二次分配法） (23)6.2 竖向荷载计算 (24)6.2.1 D-C(B-A)轴间框架梁 (24)6.2.2 B-C轴间框架梁 (25)6.3 框架计算简图 (26)6.4 梁固端弯矩 (26)6.5 框架节点分配系数 (26)6.6 恒、活载产生弯矩的分配与传递 (27)6.7 弯矩的调幅 (34)6.8 恒、活载作用下梁端剪力计算 (35)6.9 恒、活载作用下柱轴力计算 (38)6.9.1 恒载作用下的柱的轴力 (38)6.9.2 活载作用下柱的轴力 (41)7.1 框架梁内力组合 (42)7.1.1 基本组合公式 (42)7.1.2 框架梁内力组合表 (43)7.2 框架柱内力组合 (45)7.2.1 框架柱内力组合表 (46)8 框架结构配筋计算 (48)8.1 框架梁配筋 (48)8.1.1 截面尺寸 (48)8.1.2 材料强度 (49)8.1.3 最小配筋率 (49)8.1.4 纵向受力钢筋配筋面积 (49)8.2 计算公式 (49)8.2.1 正截面抗弯 (49)8.3 框架梁抗弯计算 (50)8.4 框架梁抗剪计算 (55)8.5 框架柱配筋计算 (56)8.5.1 截面尺寸 (56)8.5.2 材料强度 (56)8.5.3 框架柱弯矩和剪力调整（强柱弱梁） (57)8.5.4 边柱节点 (57)8.6 框架柱受压计算 (58)8.6.1 计算公式： (58)8.7 一层A、D轴柱 (59)8.7.1 轴压比验算 (59)8.7.2 截面尺寸复合 (59)8.7.3 正截面受弯承载力计算（对称配筋） (59)8.7.4 垂直于弯矩作用平面的受压承载力计算 (60)8.7.5 裂缝宽度验算 (60)8.8 一层B、C柱 (60)8.8.2 截面尺寸复核 (60)8.8.3 正截面受弯承载力计算（对称配筋） (61)8.8.4 垂直于弯矩作用平面的受压承载力计算 (61)8.8.5 裂缝宽度验算 (61)8.9 二层A、D轴柱 (62)8.9.1 轴压比验算 (62)8.9.2 截面尺寸复合 (62)8.9.3 正截面受弯承载力计算（对称配筋） (62)8.9.4 垂直于弯矩作用平面的受压承载力计算 (63)8.9.5 裂缝宽度验算 (63)8.10 二层B、C轴柱 (63)8.10.1 轴压比验算 (63)8.10.3 正截面受弯承载力计算（对称配筋） (63)8.10.4 垂直于弯矩作用平面的受压承载力计算 (64)8.10.5 裂缝宽度验算 (64)8.11 框架柱抗剪计算 (64)9 现浇板配筋计算 (66)9.1 板荷载计算 (66)9.2 板配筋计算 (66)10 板式楼梯设计 (67)10.1 楼梯板设计 (67)10.1.1 荷载计算 (67)10.1.2 截面设计 (68)10.2 平台板设计 (68)10.2.1 荷载计算 (68)10.2.2 截面设计 (68)10.3 平台梁设计 (69)10.3.1 荷载计算 (69)10.3.2 配筋计算 (69)致谢 (71)参考文献 (72)1 引言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。
土木毕业设计---宾馆
摘要剪力墙能同时承受竖向荷载和侧向力，有很强的抗震能力，在我国应用越来越广泛，框架-剪力墙结构集合了框架结构和剪力墙结构的优势，已经被越来越广泛的应用于包括大型商场、住宅、旅馆、办公楼等在内的高层建筑。
但与剪力墙有关的相关计算比较复杂，计算量较大，所以在设计剪力墙结构或框架-剪力墙结构时，一般采用软件计算。
根据设计任务书的要求进行了以框架-剪力墙为主体结构的锦园宾馆的建筑设计、结构设计。
设计过程遵循先建筑后结构再基础的顺序进行。
建筑设计，依据建筑总体规划要求、建筑用地条件和基地周边的环境特点，首先设计建筑平面，其次进行立面造型、剖面设计。
建筑设计应满足使用功能和造型艺术的要求，并适应未来发展与灵活改造的需要。
锦园宾馆主体结构框架-剪力墙结构体系，以现行的有关规范为依据，进行了剪力墙刚度计算，框架的剪切刚度计算，连梁的等效剪切刚度计算，主体结构特征值的计算，风荷载计算，水平地震荷载计算，竖向荷载计算，稳定和抗倾覆验算，内力组合，构件截面设计等。
为了弄清剪力墙计算的相关步骤和原理，本结构主要采用手算的形式。
最终完成构件截面设计。
设计计算整个过程中综合考虑了技术经济指标和施工工业化的要求，本工程属于高层建筑，锦州地区位于7度抗震设防区，所以计算时考虑抗震要求。
关键词：剪力墙；框架-剪力墙；结构设计；高层建筑AbstractShear wall can bear vertical load and lateral force and has strong seismic capacity; while frame-shear wall structure is the combination of frame structure and shear wall structure which possesses some great advantages, so it has been more widely applied in buildings in our country, especially in some shopping malls, domestic block, hotels, and office buildings and some other high-rise buildings. However, some calculations associated with shear wall is quite sophisticated and calculated quantity is very large, therefore, generally speaking, people use the software to calculate in the design of shear wall structure or frame-shear wall structure.According to planning assignment, the author tries to use what he has learned to set about architectural design and structural design of Jinyuan Hotel with frame-shear wall structure as main structure in this paper. The design processes are following: Firstly, construction; secondly, structure; thirdly, foundation. About architectural design, the author designs the building plane at first, then the elevation and section part on the basis of the overall planning, requirements, land use conditions and surroundings of base. The architectural design should have both functions of use and plastic arts and meet the requirements of future development and flexible transformation.About frame-shear wall structure system of Jinyuan Hotel which is based on current relevant specification, the author makes some calculations, such as rigidity of shear wall, shearing rigidity of frame, equivalent shearing rigidity of coupling beam, eigenvalue of main structure, wind load, horizontal earthquake load, vertical load, stability and overturning resistance analysis, internal force combination and linkages section and so on. In order to figure out relevant steps and principles on calculations of shear wall, the author mainly uses hand computation in this part. During the whole design and calculation process, the author takes into consideration the technical and economical indexes and requirements of construction industrialization. This project belongs to high-rise building, and Jinzhou city is located in 7-degree seismic fortification zone, so the author also considers seismic requirement.Key words: Shear wall；Frame-shear wall；Structural design；High-rise buildingsII目录摘要 (I)Abstract ......................................................................................................................... I I 第1章平面布置及相关参数的计算 . (1)1.1平面布置和材料运用 (1)1.1.1建筑材料 (1)1.1.2截面尺寸 (1)1.1.3剪力墙布置 (2)1.1.4框架-剪力墙计算简图 (3)1.2剪力墙、框架、及连续梁的刚度计算 (3)1.2.1剪力墙类型判定 (3)1.2.2框架剪切刚度计算 (6)1.2.3壁式框架侧移刚度 (9)1.2.4连系梁的约束刚度 (14)1.2.5结构刚度特征值 (17)第2章荷载计算 (18)2.1竖向荷载计算 (18)2.1.1竖向恒载标准值计算 (18)2.1.2重力荷载代表值计算 (20)2.2水平风荷载 (23)2.3横向水平地震作用 (24)2.3.1结构基本振周期T (24)2.3.2水平地震作用 (25)第3章水平荷载作用下框剪结构内力和位移计算 (28)3.1位移计算 (28)3.2总框架、总剪力墙和总连续梁内力计算 (30)3.2.1横向风荷载作用总内力计算 (30)3.2.2横向水平地震作用下总内力计算 (32)3.3水平荷载作用下构件内力计算 (36)III3.3.1横向风荷载作用下构件内力计算 (36)3.3.2横向水平地震作用下构件内力的计算 (41)第4章竖向荷载作用下框架-剪力墙结构内力计算 (48)4.1计算单元及计算简图 (48)4.2荷载计算 (49)4.3内力计算 (51)第5章作用效应组合 (56)5.1框架梁内力组合 (56)5.1.1框架梁支座边缘内力标准值 (56)5.1.2框架梁内力组合值 (57)5.2.框架柱内力组合 (66)5.2.1柱支座边缘截面内力标准值 (66)5.2.2柱内力组合值 (66)5.3剪力墙内力组合 (72)5.3.1剪力墙内力标准值 (72)5.3.2剪力墙内力设计值 (72)5.4连梁内力组合 (75)第6章构件载面设计 (76)6.1.剪力墙截面设计 (76)6.1.1剪力墙，剪跨比和轴压比计算 (76)6.1.2正载面受压承载力计算 (76)6.1.3斜截面受剪承载力计算 (78)6.2.连系梁的截面设计 (78)6.2.1抗弯承载力验算 (79)6.2.2连续梁斜截面受剪承载力计算 (79)第7章结论 (81)参考文献 (82)致谢 (83)IV沈阳工业大学本科生毕业设计1 第1章 平面布置及相关参数的计算1.1平面布置和材料运用锦园宾馆平面布置如图1-1所示，采用整体式钢筋混凝土结构单向肋梁楼盖图1-1锦园宾馆平面布置1.1.1建筑材料1-4层：采用C40混凝土（c f =19.1 N∕mm 2， f t =1.71 N∕mm 2 ）；5-13层：采用C35混凝土,（c f =16.7 N∕mm 2，f t =1.57 N∕mm 2）。
土木专业毕业设计(宾馆)
旅馆大门要求醒目，既便于客人又便于提行李的人员出入。大门选用两扇推拉门，尺寸为2400mm×2700mm。
6.
门厅是旅馆迎送客人的礼仪场所并接送客人行李，客人也可在此等候、休息，作为旅馆的接待部分，是重要的交通枢纽。主要门厅要满足交通和防火，宽敞明亮便于交通，满足安全要求。
6.2.
卫生间入口应男女分开，一般要求在任何公用部分都不应看到卫生间内的隔板和厕位，所以设计为洗手间作前室，迂回进入厕所。地面、墙面材料均应容易清洁。
墙身做法：墙身为普通机制砖填充墙，用M5混合砂浆砌筑。内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内墙涂料两度。外粉刷为1:3水泥砂浆底，厚20mm，陶瓷锦砖贴面。
楼面做法：楼板顶面为20mm厚水泥砂浆找平，5mm厚1:2厚水泥砂浆加“108”胶水着色粉面层；楼板底面为15mm厚纸筋面石灰抹底，涂料两度。
6.1.2
窗的大小根据建筑规模要求的采光等级和通风条件确定，并考虑美观、节能、开间尺寸、层高等因素，标准层采用2700mm×1800mm的塑钢玻璃窗，窗台距地面900mm, 房间门采用木门内开，设计宽度900mm，门高2100 mm，门的数量和尺寸满足房间用途、房间大小、安全疏散等设计要求。
6.2 公共部分
设计方案中，窗均为灰白塑钢玻璃窗。外墙墙涂灰色涂料。尽量和周围公共建筑环境融为一体。
第三部分 结构设计计
8 工程概述
合肥城市之家连锁酒店（潜山路店）建筑结构设计，为核心建筑，附带有相应的餐饮、会议综合功能。建筑场地东西长80m，南北宽为120m,距离城市主干道的中心为60m。建筑设计成一字型。结构采用钢筋混凝土现浇框架结构，内走廊采用2.4m，底部层高采3.9m，其他层高3.6m，室内外高差0.6m。

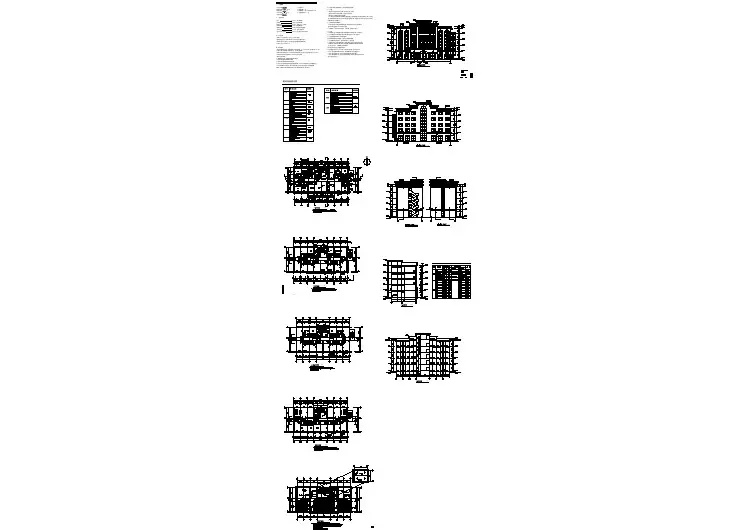

某地区五层框架结构宾馆建筑设计方案图纸

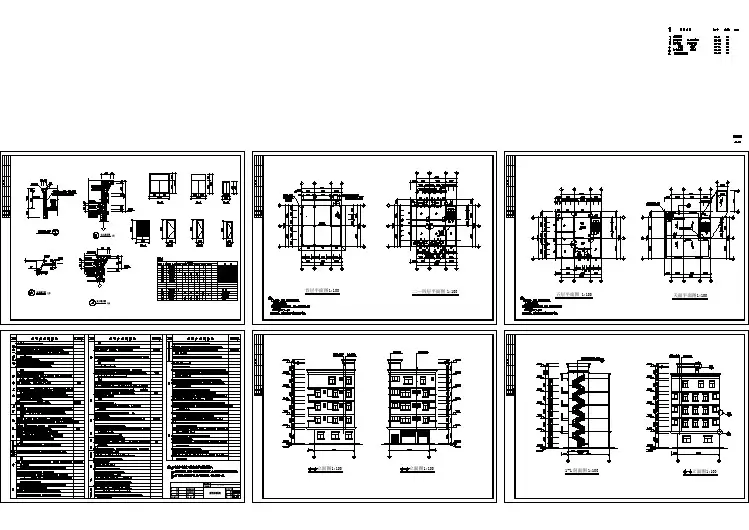

1500平米5层砖混结构自建休闲旅馆平立剖面设计CAD图纸
