公开课汽车空调制冷系统课件
按供冷方式分类
可以分为单冷型和冷暖型两种。单冷型汽车空调制冷系统只能提供冷气，而冷 暖型汽车空调制冷系统则可以同时提供冷气和暖气。
02
汽车空调制冷系统的工 作原理
制冷剂的工作原理
制冷剂
在汽车空调制冷系统中，制冷剂是一种循环流动的物质，通过吸收和释放热量来实现制冷 效果。
制冷剂循环
在制冷过程中，制冷剂在蒸发器中吸收热量，使周围空气温度降低。然后，制冷剂被压缩 机压缩成高温高压气体，经过冷凝器散热后，再通过膨胀阀减压降温，最后再次进入蒸发 器完成循环。
功能
汽车空调制冷系统的主要功能是 降低车内温度、去除车窗雾气、 去除车内的异味等，为乘客提供 舒适的车内环境。
汽车空调制冷系统的组成
制冷剂
制冷剂是汽车空调制冷系统中传递冷量的物质，通过在蒸 发器和冷凝器之间的循环流动，实现车内温度的降低。
冷凝器
冷凝器是汽车空调制冷系统中的散热部件，将高温高压的 制冷剂气体冷却成液态，释放出热量。
公开课汽车空调制冷系统课件
目录
• 汽车空调制冷系统概述 • 汽车空调制冷系统的工作原理 • 汽车空调制冷系统的维护与保养 • 汽车空调制冷系统的设计与优化 • 汽车空调制冷系统的教学案例
01
汽车空调制冷系统概述
汽车空调制冷系统的定义与功能
定义
汽车空调制冷系统是用于调节汽 车内部温度和湿度的系统，主要 由制冷剂、制冷压缩机、冷凝器 、蒸发器等组成。
异响或不正常的噪音
检查压缩机、冷凝器和其他部件是否有松动或损坏，需要更换或紧 固。
漏水或结冰
检查排水管道是否堵塞或泄漏，确保排水正常；同时检查蒸发器的温 度传感器是否正常工作。
04
汽车空调制冷系统的设 计与优化
可以分为单冷型和冷暖型两种。单冷型汽车空调制冷系统只能提供冷气，而冷 暖型汽车空调制冷系统则可以同时提供冷气和暖气。
02
汽车空调制冷系统的工 作原理
制冷剂的工作原理
制冷剂
在汽车空调制冷系统中，制冷剂是一种循环流动的物质，通过吸收和释放热量来实现制冷 效果。
制冷剂循环
在制冷过程中，制冷剂在蒸发器中吸收热量，使周围空气温度降低。然后，制冷剂被压缩 机压缩成高温高压气体，经过冷凝器散热后，再通过膨胀阀减压降温，最后再次进入蒸发 器完成循环。
功能
汽车空调制冷系统的主要功能是 降低车内温度、去除车窗雾气、 去除车内的异味等，为乘客提供 舒适的车内环境。
汽车空调制冷系统的组成
制冷剂
制冷剂是汽车空调制冷系统中传递冷量的物质，通过在蒸 发器和冷凝器之间的循环流动，实现车内温度的降低。
冷凝器
冷凝器是汽车空调制冷系统中的散热部件，将高温高压的 制冷剂气体冷却成液态，释放出热量。
公开课汽车空调制冷系统课件
目录
• 汽车空调制冷系统概述 • 汽车空调制冷系统的工作原理 • 汽车空调制冷系统的维护与保养 • 汽车空调制冷系统的设计与优化 • 汽车空调制冷系统的教学案例
01
汽车空调制冷系统概述
汽车空调制冷系统的定义与功能
定义
汽车空调制冷系统是用于调节汽 车内部温度和湿度的系统，主要 由制冷剂、制冷压缩机、冷凝器 、蒸发器等组成。
异响或不正常的噪音
检查压缩机、冷凝器和其他部件是否有松动或损坏，需要更换或紧 固。
漏水或结冰
检查排水管道是否堵塞或泄漏，确保排水正常；同时检查蒸发器的温 度传感器是否正常工作。
04
汽车空调制冷系统的设 计与优化
免费汽车空调ppt课件
检查空调滤清器是否清洁，如脏污则 更换；检查排水管道是否清洁，如脏 污则清理。
空调异响
检查空调皮带是否松动，如松动则调 整；检查空调压缩机是否正常，如故 障则维修。
汽车空调系统的保养建议
定期检查
保持清洁
建议车主定期对汽车空调系统进行检查， 确保其正常运行。
车主应经常清洁汽车空调系统，包括冷凝 器、蒸发器和通风管道等部件。
。
节能与环保
随着全球环保意识的提高和能源 紧张的加剧，未来的汽车空调系 统将继续朝着节能和环保的方向
发展。
多功能集成
未来的汽车空调系统将不仅仅局 限于制冷、制热和通风等基本功 能，还将集成更多的舒适性和安 全性功能，如空气质量监测、自
动除霜等。
04
汽车空调系统的使用与注意事项
汽车空调系统的正确使用方法
更换滤清器
合理使用
建议车主定期更换空调滤清器，以保证空 气质量。
车主应合理使用汽车空调，避免长时间开 启空调或设置过低温度，以减少能耗和延 长使用寿命。
03
汽车空调系统的节能与环保
汽车空调系统的节能技术
变频技术
通过改变压缩机的转速来实现制冷量 的调节，能够根据实际需求进行精确 控制，降低能耗。
智能化控制
利用传感器和智能算法，实时监测车 内温度和湿度，自动调节空调系统的 工作状态，避免不必要的能耗。
能量回收技术
将汽车排放的热量进行回收，用于加 热车内空气或冷却水，提高能源利用 效率。
汽车空调系统的环保技术
环保制冷剂
采用对环境友好的制冷剂 ，如R134a等，替代传统 的CFCs制冷剂，减少对大 气层的破坏。
空气净化技术
增加空气过滤器和负离子 发生器等装置，有效去除 车内的细菌、病毒和异味 ，提高空气质量。
空调异响
检查空调皮带是否松动，如松动则调 整；检查空调压缩机是否正常，如故 障则维修。
汽车空调系统的保养建议
定期检查
保持清洁
建议车主定期对汽车空调系统进行检查， 确保其正常运行。
车主应经常清洁汽车空调系统，包括冷凝 器、蒸发器和通风管道等部件。
。
节能与环保
随着全球环保意识的提高和能源 紧张的加剧，未来的汽车空调系 统将继续朝着节能和环保的方向
发展。
多功能集成
未来的汽车空调系统将不仅仅局 限于制冷、制热和通风等基本功 能，还将集成更多的舒适性和安 全性功能，如空气质量监测、自
动除霜等。
04
汽车空调系统的使用与注意事项
汽车空调系统的正确使用方法
更换滤清器
合理使用
建议车主定期更换空调滤清器，以保证空 气质量。
车主应合理使用汽车空调，避免长时间开 启空调或设置过低温度，以减少能耗和延 长使用寿命。
03
汽车空调系统的节能与环保
汽车空调系统的节能技术
变频技术
通过改变压缩机的转速来实现制冷量 的调节，能够根据实际需求进行精确 控制，降低能耗。
智能化控制
利用传感器和智能算法，实时监测车 内温度和湿度，自动调节空调系统的 工作状态，避免不必要的能耗。
能量回收技术
将汽车排放的热量进行回收，用于加 热车内空气或冷却水，提高能源利用 效率。
汽车空调系统的环保技术
环保制冷剂
采用对环境友好的制冷剂 ，如R134a等，替代传统 的CFCs制冷剂，减少对大 气层的破坏。
空气净化技术
增加空气过滤器和负离子 发生器等装置，有效去除 车内的细菌、病毒和异味 ，提高空气质量。

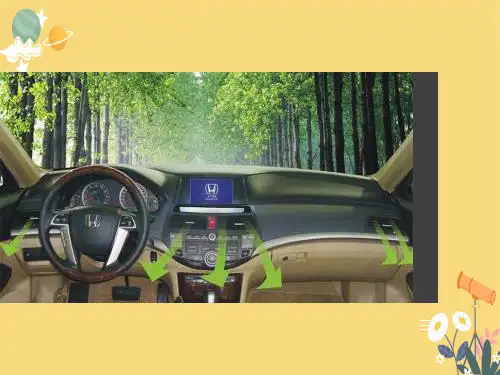

汽车空调系统课件
膨胀管式制冷循环（CCOT方式）
式的制冷循环系统从制冷的工作原理来看，与膨胀阀式的制冷循环系统无本质的差别，只不过将可调节流的膨胀阀换成不可调节流量的膨胀管，使其结构更加简单，其制冷循环如图所示。
二、制冷循环系统的主要组成部件
制冷循环系统中各部件在车上的安装位置如下图所示
1、压缩机 压缩机是制冷系统的动力源，由汽车发动机通过皮带驱动；其功用是对制冷剂加压并使制冷剂在系统内部循环流动。压缩吸气时相当于真空泵，是系统内部产生低压。蒸汽压缩制冷系统中低压和高压、低温和高温的转换装置，实现热交换的必要条件。 （1）曲轴连杆式压缩机（属于往复活塞式） 主要由曲轴、活塞、连杆、气缸体、气缸盖、曲轴箱、吸气阀片、排气阀片和阀板等零件构成。
单击此处添加小标题
按驱动方式分类汽车空调可分为非独立式汽车空调系统和独立式汽车空调系统。
单击此处添加小标题
按驱动方式分类
非独立式汽车空调系统在车上的常见布置形式 1-冷凝器； 2-空调压缩机； 3-制冷系统管路； 4-蒸发箱（一般包含蒸发器和加热器）；5-进风罩； 6-空调控制装置； 7-加热器； 8-储液干燥器
管片式冷凝器外形图 b) 管片式冷凝器结构图 1-芯管；2-（发动机冷却系）散热器； 3-散热片；4-冷凝器 图7-12 管片式冷凝器的结构
（2）管带式（用于中巴车） 管带式冷凝器由多孔扁管和S形散热带而构成。
1-气体制冷剂流入；2-多孔扁管； 3-S形散热带；4-液态制冷剂流出 图7-13 管带式冷凝器的结构
冷凝器的日常维护：
#2022
蒸发器
冷凝器
蒸发吸热，吸收车内空气的热量，使车内空气降温。
散发制冷剂蒸气的热量。
3、制冷循环的分类
膨胀阀系统 b)孔管系统 1-冷凝器；2-储液干燥器；3-膨胀阀；4-蒸发器；5-低压维修阀；6-高压维修阀；7-孔管；8-气液分离器；9-压缩机 汽车空调的制冷系统分类
《汽车空调培训》课件
膨胀阀故障
膨胀阀是控制制冷剂流量的关键部件，如果膨胀阀出现堵 塞或损坏，会导致制冷剂流量不足或泄漏，进而影响制冷 效果。
汽车空调维护案例分析
1 2 3
定期检查
定期检查是预防性维护的关键，包括检查制冷剂 压力、制冷剂数量、冷凝器表面清洁度、膨胀阀 和压缩机的工作状态等。
清洁和更换空气过滤器
空气过滤器是防止灰尘和杂质进入空调系统的关 键部件，需要定期清洁或更换，以保持空气质量 并延长空调使用寿命。
冷凝过程
高温高压气体经过冷凝器，释 放热量并冷却成高压液体。
膨胀过程
高压液体经过膨胀阀，压力降 低，蒸发器中的制冷剂由高压
液体变成低压气体。
蒸发过程
低压气体在蒸发器中吸收热量 ，使经过蒸发器的空气降温，
达到调节温度的目的。
02
汽车空调系统的部件
制冷系统部件
压缩机
是空调制冷系统的心脏 ，主要功能是压缩和输
面是否清洁，确保散热良好；检查空调系统的各个管路连接处是否有泄
漏现象。
02
空调制冷效果差
检查制冷剂是否充足，如不足应及时补充；检查空调滤清器是否清洁，
如需更换应及时更换；检查空调系统的各个管路连接处是否有泄漏现象
。
03
空调异味
定期更换空调滤清器；定期清洁空调风道；检查空调蒸发器表面是否清
洁，如需清洁应及时清洁。
更换磨损部件
随着汽车空调的使用，一些部件会逐渐磨损，如 皮带、轴承和密封件等，需要定期检查并更换， 以保持系统的正常运行。
汽车空调系统改进案例分析
Байду номын сангаас
节能改进
01
通过改进制冷剂的循环效率、优化风扇转速和调整温度设定等
膨胀阀是控制制冷剂流量的关键部件，如果膨胀阀出现堵 塞或损坏，会导致制冷剂流量不足或泄漏，进而影响制冷 效果。
汽车空调维护案例分析
1 2 3
定期检查
定期检查是预防性维护的关键，包括检查制冷剂 压力、制冷剂数量、冷凝器表面清洁度、膨胀阀 和压缩机的工作状态等。
清洁和更换空气过滤器
空气过滤器是防止灰尘和杂质进入空调系统的关 键部件，需要定期清洁或更换，以保持空气质量 并延长空调使用寿命。
冷凝过程
高温高压气体经过冷凝器，释 放热量并冷却成高压液体。
膨胀过程
高压液体经过膨胀阀，压力降 低，蒸发器中的制冷剂由高压
液体变成低压气体。
蒸发过程
低压气体在蒸发器中吸收热量 ，使经过蒸发器的空气降温，
达到调节温度的目的。
02
汽车空调系统的部件
制冷系统部件
压缩机
是空调制冷系统的心脏 ，主要功能是压缩和输
面是否清洁，确保散热良好；检查空调系统的各个管路连接处是否有泄
漏现象。
02
空调制冷效果差
检查制冷剂是否充足，如不足应及时补充；检查空调滤清器是否清洁，
如需更换应及时更换；检查空调系统的各个管路连接处是否有泄漏现象
。
03
空调异味
定期更换空调滤清器；定期清洁空调风道；检查空调蒸发器表面是否清
洁，如需清洁应及时清洁。
更换磨损部件
随着汽车空调的使用，一些部件会逐渐磨损，如 皮带、轴承和密封件等，需要定期检查并更换， 以保持系统的正常运行。
汽车空调系统改进案例分析
Байду номын сангаас
节能改进
01
通过改进制冷剂的循环效率、优化风扇转速和调整温度设定等
《汽车空调系统》PPT课件
三缸斜板式，为三活塞等间隔120°分布，五缸斜板式为五活塞等间 隔72°分布。为了使机器受力合理，结构紧凑，通常将活塞制成双头活塞， 如是轴向6缸，3缸在压缩机前部，另外3缸在压缩机后部；如是轴向10 缸，5缸在压缩机前部，另外5缸在压缩机后部。双头活塞的两活塞各自 在相对的气缸(一前一后)中，活塞一头在前缸中压缩制冷剂蒸气时，活塞 的另一头就在后缸中吸入制冷剂蒸气，反向时互相对调。各缸均备有高 低压气阀，另有一根高压管，用于连接前后高压腔。斜板与压缩机主轴 固定在一起，斜板的边缘装合在活塞中部的槽中，活塞槽与斜板边缘通 过钢球轴承支承在一起。
空、制冷剂充注； • 熟悉汽车空调系统的常见故障诊断方法。
9.1概述
“汽车空气调节” 简称 汽车空调
采用人为方式对车内空气流量、温度、湿度和清洁度调节。 汽车安装空调系统，给司机及乘客创造了舒适的环境，改善了工作条 件，减轻了旅途疲劳，从而也提高了工作效率和安全性。
本节主要内容：
9.1.1 制冷原理 9.1.2 制冷剂与冷冻机油 9.1.3 汽车空调系统的功能及组成
9.2.1汽车空调制冷系统的分类
4．离合器节流管系统 离合器节流管系统与离合器
恒温膨胀阀系统不同之处在于， 它用节流管代替了膨胀阀。节流 管结构简单，不易损坏。但只能 起节流降压作用，不能控制蒸发 器的供液量，不能保证蒸发压力 的稳定。 工作原理： 汽车车速增加时，压 缩机转速随之增加，蒸发压力降 低，蒸发器表面结霜。这时，压 力开关或热敏开关切断离合器电 源，使压缩机停机，待霜层融化 后，压力开关或热敏开关又自动 接通，压缩机开始运行。
R12 CCl2F2 120.9 -29.8 111.80 4.125
558 1311 0.0271 151.5 1.0
空、制冷剂充注； • 熟悉汽车空调系统的常见故障诊断方法。
9.1概述
“汽车空气调节” 简称 汽车空调
采用人为方式对车内空气流量、温度、湿度和清洁度调节。 汽车安装空调系统，给司机及乘客创造了舒适的环境，改善了工作条 件，减轻了旅途疲劳，从而也提高了工作效率和安全性。
本节主要内容：
9.1.1 制冷原理 9.1.2 制冷剂与冷冻机油 9.1.3 汽车空调系统的功能及组成
9.2.1汽车空调制冷系统的分类
4．离合器节流管系统 离合器节流管系统与离合器
恒温膨胀阀系统不同之处在于， 它用节流管代替了膨胀阀。节流 管结构简单，不易损坏。但只能 起节流降压作用，不能控制蒸发 器的供液量，不能保证蒸发压力 的稳定。 工作原理： 汽车车速增加时，压 缩机转速随之增加，蒸发压力降 低，蒸发器表面结霜。这时，压 力开关或热敏开关切断离合器电 源，使压缩机停机，待霜层融化 后，压力开关或热敏开关又自动 接通，压缩机开始运行。
R12 CCl2F2 120.9 -29.8 111.80 4.125
558 1311 0.0271 151.5 1.0
汽车空调基础知识培训ppt课件
超环保 系统结构紧凑
293kPaA 3489kPaA 312kPaA
发展方向：高效、轻量化、自动化、环保
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
单元一：汽车空调系统概论 1-5.汽车空调的发展
压力高、泄露要求高
3-6.EGR冷却器
单元三：换热器
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
3-7.同轴管
单元三：换热器
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
单元一：汽车空调系统概论 1-3.汽车空调系统主要部件
热系统
换热单元
散热器（水箱） 加热器
冷却发动机 加热车内空气
空调系统
压缩机 冷凝器 膨胀阀 蒸发器
将制冷剂压缩成高温高压的蒸汽循环 将制冷剂冷凝成较高温度的高压液体 将制冷剂节流降压 在定压下汽化，吸收热量
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
单元一：汽车空调系统概论 1-2.常用术语和单位 A.术语：
制 冷 量—— 制冷剂在单位时间内吸收的热量 散 热 量—— 介质在单位时间内对外释放的热量
相对压力—— 以大气压为零位，通常指表压值，表示为MPa(G) 绝对压力—— 以绝对真空作为起点，表示为MPa(A) 过 热 度—— 相同压力下的制冷剂温度减饱和温度的差值 过 冷 度—— 相同压力下的饱和温度减制冷剂温度的差值
2024版《汽车空调》ppt课件
《汽车空调》ppt课件目录•汽车空调概述•汽车空调基本原理与结构•汽车空调关键部件与技术•汽车空调性能评价与试验方法•汽车空调故障诊断与维修保养策略•总结与展望：未来汽车空调技术发展趋势01汽车空调概述定义汽车空调是一种为汽车内部提供舒适环境的设备，通过调节温度、湿度、空气流速和空气质量等参数，满足乘客和驾驶员的舒适性需求。
根据外界环境和乘客需求，提供适宜的制冷或制热效果。
去除空气中的多余水分，保持干爽舒适的环境。
实现车内外空气交换，保持空气新鲜。
去除空气中的尘埃、花粉、异味等污染物，提供清洁的空气环境。
调节温度通风换气过滤空气调节湿度汽车空调定义与作用汽车空调起源于20世纪初，最初是通过开窗通风或使用简单的风扇进行空气流通。
早期阶段20世纪30年代，机械制冷技术被应用于汽车空调，通过制冷剂循环实现降温效果。
机械制冷阶段随着电子技术的发展，汽车空调实现了自动化控制，能够根据车内环境和乘客需求自动调节温度、湿度等参数。
自动控制阶段近年来，汽车空调的发展更加注重环保和节能，采用新型制冷剂、高效压缩机等技术手段，降低能耗和减少对环境的影响。
环保与节能阶段汽车空调发展历史0102市场需求随着汽车保有量的不断增长和消费者对驾驶舒适性的追求，汽车空调市场需求持续旺盛。
同时，新能源汽车市场的快速发展也带动了汽车空调市场的增长。
智能化通过集成传感器、控制器和执行器等智能化技术，实现汽车空调的自动调节和远程控制。
轻量化采用新型材料、优化结构等手段，降低汽车空调的重量和体积，提高燃油经济性和空间利用率。
环保化采用环保型制冷剂和高效压缩机等技术手段，降低汽车空调的能耗和排放，减少对环境的污染。
个性化根据不同车型和乘客需求，提供个性化的汽车空调解决方案，满足多样化的市场需求。
030405汽车空调市场需求及趋势02汽车空调基本原理与结构03制冷剂类型R134a 、R12等。
01制冷原理利用制冷剂在蒸发器内蒸发吸热，使空气降温。
汽车空调结构 ppt课件
模块一 汽车空调基础
3、气流调节 气流的流速和方向对人的舒适性影响很大。如果直吹， 在温度合适时，流速应限制在一定的范围内，根据乘客 的生活环境、年龄、健康状况、冷热习惯等可以适当改 变流速的大小。 4、空气净化 车厢内空气的质量是舒适的重要保证。车厢内的空气 时刻受到乘客呼出的 CO2、乘员身体的各种异味、烟味、 化妆品味、非金属材料味、大气中的悬浮物的污染及环 境异味的影响，因而有的汽车在空调的进风口装有空气 过滤装置和空气净化装置。
模块一 汽车空调基础
三、汽车空调的功能
1、温度调节 这是汽车空调的主要功用。夏季由制冷系统产生冷量对 车厢内降温；冬季除大型商用车采用独立燃烧式加热器采 暖外，其他车辆基本上采用汽车余热进行采暖。 2、湿度调节 湿度对车内的乘员的热舒适感觉有很大影响。车厢内的 湿度一般应保持在30%-70%以内，普通汽车空调不具备调 节车内湿度的功能，只有通过使用通风装置或打开车窗靠 车外空气来调节。高级豪华汽车采用的冷暖一体化空调器， 通过制冷和采暖的共同使用才能对车内的湿度进行适当的 调节。
1、按驱动方式分类
（1）非独立式汽车空调系统
模块一 汽车空调基础
（2）独立式汽车空调系统
1-进气道 2-排气栅 3-散热器 4-空调发动机 5-离合器 6-压缩机 7-蒸发器 8-冷凝器 9-冷凝风扇 10-循环空气入口
模块一 汽车空调基础 2、按结构型式分类
汽车空调按结构型式可分为整体式空调、分体式空调 以及分散式空调。 （1）整体式空调：将副发动机、压缩机、冷凝器和蒸 发器通过传动带、管道连接成一个整体，安装在一个专用 机架上，构成一个独立总成，由副发动机带动，通过车内 通风管将冷风送入车内。 （2）分体式空调：将压缩机、冷凝器、蒸发器以及独 立式空调的副发动机部分或全部分开布置，用管道联接成 一个制冷系统。 （3）分散式空调：将蒸发器、冷凝器、压缩机等各部 件分散安装在汽车各个部位，并用管道相联接。
