喷雾干燥机提高设备的生产效率方法

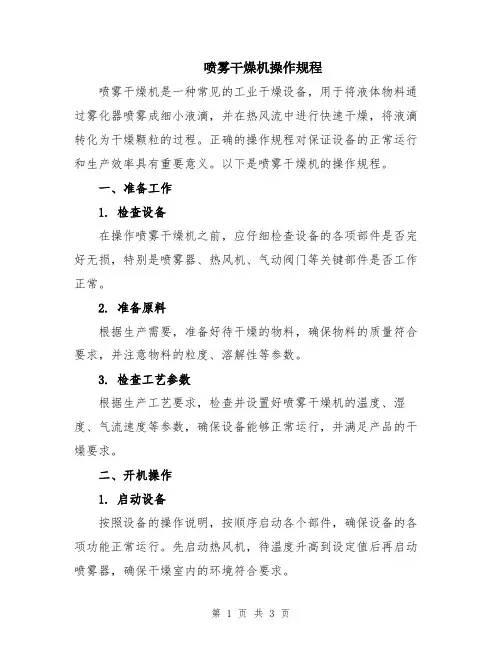

喷雾干燥机操作规程
喷雾干燥机操作规程喷雾干燥机是一种常见的工业干燥设备，用于将液体物料通过雾化器喷雾成细小液滴，并在热风流中进行快速干燥，将液滴转化为干燥颗粒的过程。
正确的操作规程对保证设备的正常运行和生产效率具有重要意义。
以下是喷雾干燥机的操作规程。
一、准备工作1. 检查设备在操作喷雾干燥机之前，应仔细检查设备的各项部件是否完好无损，特别是喷雾器、热风机、气动阀门等关键部件是否工作正常。
2. 准备原料根据生产需要，准备好待干燥的物料，确保物料的质量符合要求，并注意物料的粒度、溶解性等参数。
3. 检查工艺参数根据生产工艺要求，检查并设置好喷雾干燥机的温度、湿度、气流速度等参数，确保设备能够正常运行，并满足产品的干燥要求。
二、开机操作1. 启动设备按照设备的操作说明，按顺序启动各个部件，确保设备的各项功能正常运行。
先启动热风机，待温度升高到设定值后再启动喷雾器，确保干燥室内的环境符合要求。
2. 调整喷雾器根据物料的性质和工艺要求，调整喷雾器的喷雾角度、喷雾量和喷雾压力等参数，确保喷雾器能够均匀地将物料喷雾到干燥室内。
3. 制定操作计划根据产品的干燥时间和生产能力，制定好合理的操作计划，合理安排生产任务，并记录相关数据和参数。
三、操作注意事项1. 定期清洁设备定期对喷雾干燥机进行清洗和维护，防止物料的残留影响设备的正常工作，并保证产品的质量。
2. 控制温度根据物料的特点和干燥要求，合理控制干燥室内的温度，避免温度过高或过低对产品造成不良影响。
3. 控制湿度根据物料的特性和要求，调整干燥室内的湿度，确保物料能够在适当的湿度条件下进行干燥，防止过度干燥或潮湿导致产品质量下降。
4. 控制气流速度根据物料的特性和工艺要求，调整干燥室内的气流速度，确保物料能够均匀地受热并快速干燥，避免物料团聚或不均匀干燥。
5. 监测产品质量定期抽样检测产品的物理和化学指标，确保产品质量符合要求，并及时调整和优化生产参数。
四、停机操作1. 停止喷雾在停机之前，先关闭喷雾器，使物料停止喷雾。

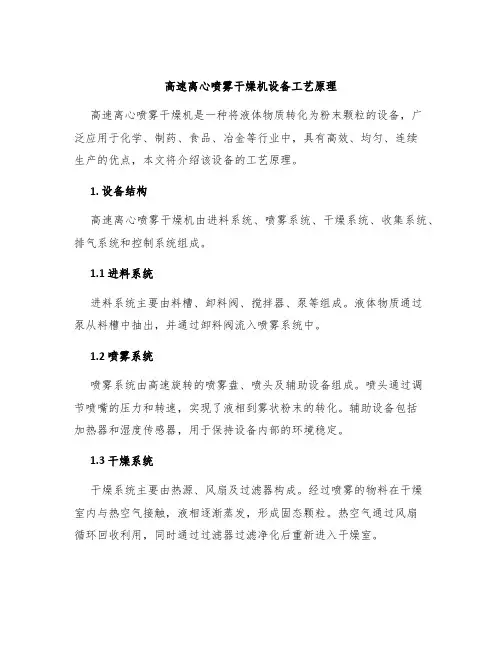

高速离心喷雾干燥机设备工艺原理
高速离心喷雾干燥机设备工艺原理高速离心喷雾干燥机是一种将液体物质转化为粉末颗粒的设备，广泛应用于化学、制药、食品、冶金等行业中，具有高效、均匀、连续生产的优点，本文将介绍该设备的工艺原理。
1. 设备结构高速离心喷雾干燥机由进料系统、喷雾系统、干燥系统、收集系统、排气系统和控制系统组成。
1.1 进料系统进料系统主要由料槽、卸料阀、搅拌器、泵等组成。
液体物质通过泵从料槽中抽出，并通过卸料阀流入喷雾系统中。
1.2 喷雾系统喷雾系统由高速旋转的喷雾盘、喷头及辅助设备组成。
喷头通过调节喷嘴的压力和转速，实现了液相到雾状粉末的转化。
辅助设备包括加热器和湿度传感器，用于保持设备内部的环境稳定。
1.3 干燥系统干燥系统主要由热源、风扇及过滤器构成。
经过喷雾的物料在干燥室内与热空气接触，液相逐渐蒸发，形成固态颗粒。
热空气通过风扇循环回收利用，同时通过过滤器过滤净化后重新进入干燥室。
1.4 收集系统收集系统由收集箱、气密门和振动器组成。
干燥后的粉末通过气密门进入收集箱，振动器用于将粉末脱落到下方的输送带上进行包装。
1.5 排气系统排气系统主要用于排放水分和废气，防止对环境造成污染。
系统包括强制排气和自然排气，能够有效控制设备内的湿度和温度。
1.6 控制系统控制系统通过自动化控制，实现对喷雾系统、干燥系统和排气系统的自动调节，并可对各个环节进行数据采集和记录。
2. 工艺流程高速离心喷雾干燥机的工艺流程一般包括以下几个阶段：2.1 进料将待处理的液态物料加入进料槽，通过泵送进高速离心喷雾干燥机中。
2.2 喷雾在离心盘高速旋转的情况下，喷头将液态物料喷入干燥室内相对静止的高温空气流中，以形成微小的液滴。
微小液滴与空气接触后迅速蒸发，形成固态颗粒，并通过干燥室内的风扇循环回收利用热空气高效干燥。
2.4 收集干燥后的粉末通过收集箱，经振动器脱落至下方输送带上，进行包装。
2.5 排放通过排气系统排放水分和废气，以提高生产环境的质量。
喷雾干燥机操作流程
喷雾干燥机操作流程喷雾干燥机是一种常用于制药、食品、化工等行业的设备，其作用是将液态物料通过喷雾器喷雾成微小颗粒，然后在热风的作用下迅速干燥成粉末状，下面将介绍喷雾干燥机的操作流程。
1. 准备工作。
在操作喷雾干燥机之前，首先需要对设备进行检查和准备工作。
检查喷雾干燥机的各个部件是否完好，包括喷雾器、热风系统、控制系统等，确保设备处于良好的工作状态。
同时，准备好需要进行干燥的物料，并对物料进行必要的预处理工作，如过滤、搅拌等。
2. 启动设备。
将喷雾干燥机连接电源，并按照设备操作手册的要求进行启动操作。
在启动过程中，需要逐步启动各个部件，如喷雾器、热风系统、排气系统等，确保设备能够正常运转。
3. 调整参数。
在设备启动后，需要根据物料的性质和工艺要求，调整喷雾干燥机的工艺参数。
主要包括进风温度、出料湿度、喷雾压力、喷雾量等参数的调整，确保设备能够实现预期的干燥效果。
4. 开始喷雾干燥。
当设备参数调整完成后，将预处理好的物料通过喷雾器进行喷雾，同时启动热风系统，使物料迅速干燥。
在此过程中需要密切关注设备运行情况，确保干燥过程稳定进行。
5. 收集成品。
当物料完成干燥后，通过排气系统将干燥后的成品颗粒收集起来。
收集过程中需要注意对成品进行必要的分级、包装等操作，确保成品的质量和稳定性。
6. 停止设备。
当物料全部干燥完成后，停止喷雾干燥机的运行。
首先关闭热风系统，然后停止喷雾器的喷雾，最后将设备的电源进行关闭，并进行必要的清洁和维护工作。
7. 检查设备。
在操作结束后，需要对喷雾干燥机进行检查和清洁工作。
清理设备内部的残留物料，检查设备的各个部件是否完好，确保设备能够在下次使用时正常运行。
通过以上操作流程，可以实现喷雾干燥机的正常运行和物料的高效干燥，提高生产效率和产品质量。
在操作过程中，需要严格按照设备操作手册和工艺要求进行操作，确保设备安全稳定运行，同时也需要不断总结经验，不断改进操作流程，提高设备的利用率和产品的质量。
喷雾造粒干燥机工作原理
喷雾造粒干燥机工作原理喷雾造粒干燥机是一种常用于制备颗粒状物料的设备，其工作原理基于喷雾和干燥的相结合。
本文将详细介绍喷雾造粒干燥机的工作原理及其应用。
一、喷雾造粒干燥机的工作原理喷雾造粒干燥机主要由喷雾系统、干燥系统和收集系统组成。
其工作原理可以分为以下几个步骤：1. 喷雾系统：物料溶液通过喷嘴喷雾成微小液滴。
喷嘴的选择和调整对于喷雾效果至关重要，通常采用高压喷嘴或旋转喷雾器来实现细小液滴的生成。
2. 干燥系统：喷雾后的微小液滴进入干燥室，在短时间内与热空气进行充分接触，使液滴中的水分迅速蒸发。
干燥室内的温度和湿度控制是保证干燥效果的关键，通常采用热风或气流干燥的方式。
3. 收集系统：干燥后的颗粒状物料通过收集系统进行收集。
收集系统可以采用旋风分离器、静电除尘器等设备，将颗粒与废气分离，从而实现物料的回收利用。
二、喷雾造粒干燥机的应用喷雾造粒干燥机广泛应用于制药、食品、化工等行业，其主要优点包括以下几个方面：1. 高效性能：喷雾造粒干燥机能够在短时间内将液体物料转化为颗粒状，提高生产效率。
同时，由于颗粒状物料具有较大的比表面积，有利于后续的包装、储存和运输。
2. 可控性强：喷雾造粒干燥机可以通过调整喷雾参数、干燥温度和湿度等参数，实现对颗粒大小、形状和物料性质的控制。
这使得喷雾造粒干燥机在制备不同要求的颗粒状物料时具有较大的灵活性。
3. 适用范围广：喷雾造粒干燥机适用于各种物料的制备，包括溶液、悬浮液、乳液等。
无论是制备药物微粒、食品添加剂还是化工原料，喷雾造粒干燥机都能够满足不同行业的需求。
4. 节能环保：喷雾造粒干燥机采用封闭式操作，减少了物料与外界环境的接触，降低了能量损耗和粉尘排放。
同时，喷雾造粒干燥机还可以通过废气处理系统对废气进行处理，减少对环境的污染。
总结：喷雾造粒干燥机通过喷雾和干燥的相结合，实现了物料的快速转化为颗粒状。
其工作原理简单明了，应用广泛。
在制药、食品、化工等行业中，喷雾造粒干燥机发挥着重要的作用，提高了生产效率，实现了物料的精细化制备。

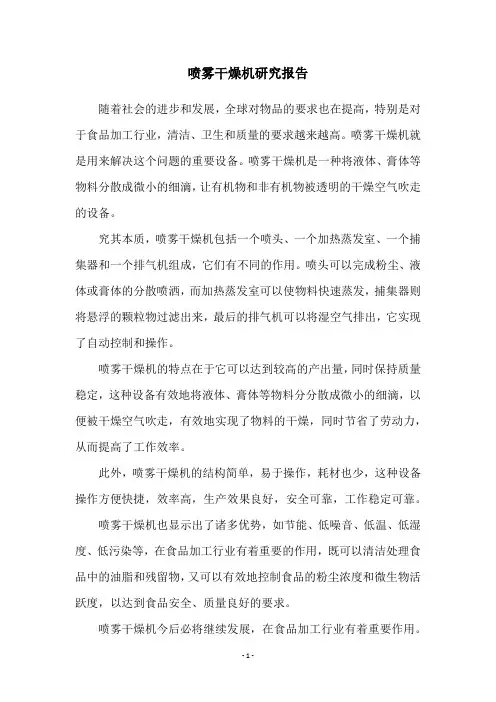

喷雾干燥机研究报告
喷雾干燥机研究报告随着社会的进步和发展，全球对物品的要求也在提高，特别是对于食品加工行业，清洁、卫生和质量的要求越来越高。
喷雾干燥机就是用来解决这个问题的重要设备。
喷雾干燥机是一种将液体、膏体等物料分散成微小的细滴，让有机物和非有机物被透明的干燥空气吹走的设备。
究其本质，喷雾干燥机包括一个喷头、一个加热蒸发室、一个捕集器和一个排气机组成，它们有不同的作用。
喷头可以完成粉尘、液体或膏体的分散喷洒，而加热蒸发室可以使物料快速蒸发，捕集器则将悬浮的颗粒物过滤出来，最后的排气机可以将湿空气排出，它实现了自动控制和操作。
喷雾干燥机的特点在于它可以达到较高的产出量，同时保持质量稳定，这种设备有效地将液体、膏体等物料分分散成微小的细滴，以便被干燥空气吹走，有效地实现了物料的干燥，同时节省了劳动力，从而提高了工作效率。
此外，喷雾干燥机的结构简单，易于操作，耗材也少，这种设备操作方便快捷，效率高，生产效果良好，安全可靠，工作稳定可靠。
喷雾干燥机也显示出了诸多优势，如节能、低噪音、低温、低湿度、低污染等，在食品加工行业有着重要的作用，既可以清洁处理食品中的油脂和残留物，又可以有效地控制食品的粉尘浓度和微生物活跃度，以达到食品安全、质量良好的要求。
喷雾干燥机今后必将继续发展，在食品加工行业有着重要作用。
利用新技术可以提高干燥机的干燥效率，减少能耗，还可以改进机器结构以提高使用性能。
未来，喷雾干燥机将在食品加工行业发挥更大的作用，有助于行业的发展。
总之，喷雾干燥机是一种重要的设备，它的使用可以实现物料的干燥，节省人工，提高工作效率，改善食品加工行业的生产条件，特别是可以有效解决食品行业行业的清洁、卫生和质量问题。
只有正确使用喷雾干燥机，才能发挥其最大功效。

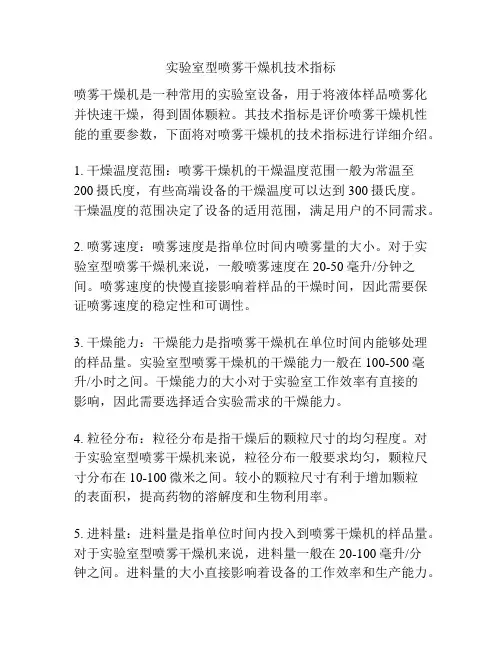

实验室型喷雾干燥机技术指标
实验室型喷雾干燥机技术指标喷雾干燥机是一种常用的实验室设备，用于将液体样品喷雾化并快速干燥，得到固体颗粒。
其技术指标是评价喷雾干燥机性能的重要参数，下面将对喷雾干燥机的技术指标进行详细介绍。
1. 干燥温度范围：喷雾干燥机的干燥温度范围一般为常温至200摄氏度，有些高端设备的干燥温度可以达到300摄氏度。
干燥温度的范围决定了设备的适用范围，满足用户的不同需求。
2. 喷雾速度：喷雾速度是指单位时间内喷雾量的大小。
对于实验室型喷雾干燥机来说，一般喷雾速度在20-50毫升/分钟之间。
喷雾速度的快慢直接影响着样品的干燥时间，因此需要保证喷雾速度的稳定性和可调性。
3. 干燥能力：干燥能力是指喷雾干燥机在单位时间内能够处理的样品量。
实验室型喷雾干燥机的干燥能力一般在100-500毫升/小时之间。
干燥能力的大小对于实验室工作效率有直接的影响，因此需要选择适合实验需求的干燥能力。
4. 粒径分布：粒径分布是指干燥后的颗粒尺寸的均匀程度。
对于实验室型喷雾干燥机来说，粒径分布一般要求均匀，颗粒尺寸分布在10-100微米之间。
较小的颗粒尺寸有利于增加颗粒的表面积，提高药物的溶解度和生物利用率。
5. 进料量：进料量是指单位时间内投入到喷雾干燥机的样品量。
对于实验室型喷雾干燥机来说，进料量一般在20-100毫升/分钟之间。
进料量的大小直接影响着设备的工作效率和生产能力。
6. 干燥效率：干燥效率是指喷雾干燥机从液体喷雾到固体颗粒的干燥转化率。
干燥效率的高低直接关系到设备的节能性能和产品的质量。
实验室型喷雾干燥机的干燥效率一般在70%以上，高端设备可达到90%以上。
7. 噪音：噪音是评价设备使用舒适度的指标之一。
实验室型喷雾干燥机的噪音一般控制在60分贝以下。
低噪音不仅提高了工作环境的舒适度，还保护了操作人员的听力。
8. 控制系统：喷雾干燥机的控制系统是设备的核心部分，它负责控制喷雾、干燥、加热等参数，保证设备的正常运行。
实验室型喷雾干燥机的控制系统一般采用智能化设计，具有触摸屏界面和数据记录功能，方便操作和数据分析。
中药制药新技术喷雾干燥技术(实验室小型喷雾干燥机)
中药制药新技术喷雾干燥技术（试验室小型喷雾干燥机）干燥在制药生产中占有紧要地位。
近年来有很多适合中药生产的干燥技术和设备问世喷雾干燥是干燥技术（试验室小型喷雾干燥机）中较为的方法之一,由于其干燥效率高,对有效成分破坏少,浸膏粉溶解性好又适合工业化大生产,已越来越多地被利用于中药提取液的干燥以及新产品的开发。
目前已有利用此技术制备微囊、应用PVA进行薄膜包衣等新工艺的讨论报道。
因此,喷雾干燥技术在中药生产以及新剂型的开发上起着愈来愈紧要的作用。
1 基本原理、设备及流程喷雾干燥是流化技术用于液态物料干燥的一种较好的方法。
其基本原理是利用雾化器将yi定浓度的液态物料,喷射成雾状液滴,落于yi定流速的热气流中,使之快速干燥,获得粉状或颗粒状制品。
其特点是:瞬间干燥,适用于热敏性物料；产品质量好,保持原来的色香味,且易溶解；可依据需要调整和掌控产品的粗细度和含水量等质量指标；制剂体积小；有利于制剂卫生。
喷雾干燥设备一般由干燥室、喷头、空气滤过器、预热器、气粉分别室、收集桶、鼓风机构成。
喷雾器是喷雾干燥设备的关键部分,它影响到产品的质量和能量消耗。
常用试验室小型喷雾干燥机有三种类型:压力式小型喷雾干燥机、气流式小型喷雾干燥机、离心式小型喷雾干燥机。
压力式小型喷雾干燥机应用较多,它适用于粘性药液,动力消耗Z小。
气流式喷雾器结构简单,适用于任何粘度或稍带固体的药液。
离心式喷雾器适用于高粘度或带固体颗粒料液的干燥,但造价较高。
另外还有流动造粒干燥机、喷粉塔以及适用于教学和科研的自动间歇喷雾干燥机等。
喷雾干燥简单工艺流程为:药材提取浓缩喷雾收集药粉。
实在操作过程（压力式喷雾干燥）如下:中药饮片置提取罐内蒸汽加热浸出数次,浸出液通过真空抽滤管抽入减压浓缩罐内,浓缩至yi定浓度,药物由导管经流量计至喷头下,进入喷头的压缩空气（39123104～49104104Pa）,将药液自喷头经涡流器利用离心力增速成雾滴喷入干燥室,再与热气流混合进行热交换后很快即被干燥。
喷雾干燥机几种干燥方式的工作原理特点 喷雾干燥如何操作
喷雾干燥机几种干燥方式的工作原理特点喷雾干燥如何操作喷雾干燥是系统化技术应用于物料干燥的一种方法。
于干燥室中将物料经雾化后，在与热空气的接触中，水分快速汽化，即得到干燥产品。
该法能直接使溶液、乳浊液、悬浊液干燥成粉状或颗粒状制品，可省去蒸发、粉碎等工序。
通过机械作用，将需干燥的物料，分散成很细的像雾一样的微粒，（增大水分蒸发面积，加速干燥过程）与热空气接触，在瞬间将大部分水分除去，使物料中的固体物质干燥成粉末。
喷雾干燥机造粒方式紧要有压力式、离心式、气流式；（1）压力式喷雾干燥法：①原理：利用高压泵，以70～200大气压的压力，将物料通过雾化器（喷枪），聚化成10～200的雾状微粒与热空气直接接触，进行热交换，短时间完成干燥。
②压力喷雾微粒装扮置：具有使液流产生旋转的导沟，紧要有两种，一种是导沟轴线垂直于喷嘴轴线，不与之相交；另一种是导沟轴线与水平成确定角度。
其目的都是：设法加添喷雾时溶液的湍流度。
（2）离心式喷雾干燥法：①原理：利用水平方向作高速旋转的圆盘予以溶液以离心力，使其以高速甩出，形成薄膜、细丝或液滴，由于空气的摩擦、阻拦、撕裂的作用，随圆盘旋转产生的切向加速度与离心力产生的径向加速度，结果以一合速度在圆盘上运动，其轨迹为一螺旋形，液体沿着此螺旋线自圆盘上抛出后，就分散成很微小的液滴以平均速度沿着圆盘切径方向运动，同时液滴又受到地心吸力而下落，由于喷洒出的微粒大小不同。
因而它们飞行距离也就不同，因此在不同的距离落下的微粒形成一个以转轴中心对称的圆柱体。
②获得较均匀液滴的要求：a.削减圆盘旋转时的震动 b.进入圆盘液体数量在单位时间内保持恒定c.圆盘表面平整光滑d.圆盘的圆周速率不宜过小，rmin=60m/s,乳（100—160m/s）若60m/s，喷雾液滴不均匀，喷距相像紧要由一群液滴及沉向盘近处的一群细液滴构成，并随转速增高而减小。
③离心喷雾器的结构:要求：润湿周边长，能使溶液达到高转速，喷雾均匀，结构坚固、质轻、简单、无死角、易拆洗、有较大生产率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷雾干燥机是系统化技术应用于物料干燥的一种方法。
于干燥室中将稀料经雾化后，在与热空气的接触中，水分迅速汽化，即得到干燥产品。
该法能直接使溶液、乳浊液干燥成粉状或颗粒状制品，可省去蒸发、粉碎等工序。
喷雾干燥机原理通过机械作用，将需干燥的物料，分散成很细的像雾一样的微粒，（增大水分蒸发面积，加速干燥过程）与热空气接触，在瞬间将大部分水分除去，使物料中的固体物质干燥成粉末。
由于喷雾干燥过程中的能耗直接影响着企业的经济效益及发展前景,所以陶瓷企业及行业专家们都提出了很多对喷雾干燥设备干燥过程节能降耗的措施,总结起来主要有以下几方面:
首先是喷雾干燥塔本身性能结构等方面的调整;另外是干燥物质本身的性质控制,燃料问题,干燥介质性质等方面的因素。
提高喷雾干燥机热风的进塔温度在出塔温度恒定的条件下,热风的进塔温度(又称进风温度)越高,带入的总热量就越高,单位质量的热风传递给泥浆雾滴的热量就越多,单位热风所蒸发的水分也越多。
干燥设备在生产能力恒定不变的情况下,所需热风风量减少(即减少了热风离塔时所带走的热量),降低了喷雾干燥机喷雾干燥制粉的热量消耗,提高热风的利用率及热效率。
但进塔热风温度不可过高(不超过600℃),温度太高,就会烧坏塔顶分风器。
降低热风的出塔温度在进塔热风温度一定的情况下,热风出塔温度越低,干燥设备进出塔温差就越大,热风传递给泥浆用于干燥的热能就越大,所以热风利用率就越高。
但排风温度也不可过低,低于75℃时因粉料太湿,影响正常干燥。
出塔热风(废气)的循环利用陶瓷泥浆经喷雾干燥制粉后,出塔热风若被直接排入大气,这部分热量损失将十分可观(约为制粉工序能耗的10 %～20 %)。
所以应该将此部分余热充分地利用起来,如可将出塔热风循环利用到预热干燥工序。
出塔热风除了直接循环利用外,还可以利用热交换器对这部分余热储存或交换后再利用。
整体密闭型控制由于该系统采用负压操作,若有漏风就会增加能耗,所以设备各部位及连接法兰处,热风炉、热风管道、排风管道的热电偶插孔,塔体上的负压测量孔,以及塔体下锥翻板下料器出料口,旋风除尘下料口等部位必须密封好,不能漏风。
热风炉的控制热风炉是喷雾干燥机喷雾塔干燥的热风源,干燥设备其燃料消耗直接影响干燥成本的高低,所以是喷雾干燥塔节能的关键部分。
热风炉效率主要取决于燃油雾化喷嘴,当燃油雾化均匀且燃烧充分时,热效率最高,为此应严格控制雾化空气压力和流量以及燃油压力和流量。
另外雾化喷嘴的雾化角、喷射高度、喷枪角度都应控制在合适的范围内。
一般雾化喷嘴的雾化角(α)为90°～120°,喷射高度为4～
4. 5 m ,喷枪角度保持在110°～120°之间,以保证喷雾料与热风可以进行充分的热交换。
热风炉燃料的选择可直接影响燃料消耗的成本,如用清洁的石油气,轻柴油等会使成本大大增加,用重油,混合油等一定要控制其含硫量,否则废气中很难保证SO2排放达标。
现在很多陶
瓷厂用煤制气中分选出来的粉煤掺合煤灰(煤转气中含未燃碳10 %～20 % ,有的高达20 %以上)制水煤浆,并把煤转气中产生的酚水和焦油喷进热风炉中燃烧,可以杜绝这些有害物质的排放,在高温燃烧中将其变为无害的水和CO2排掉。
这样不但可以大大降低燃烧成本,而且可以充分利用这些废渣、废液,节能降耗。
