污水厂池壁堵漏施工方案
某污水处理厂项目水池封堵施工方案
某污水处理厂项目水池封堵施工方案编译:审计:批准:单位:某集团有限公司储罐封堵施工方案(803胶粉)一、项目概况:某市某示范区污水处理工程包括污水处理厂和主干管网，预计投资17358万元。
市发改委分别以文件(阿发改规(2013)293号、阿发改规(2014)52号)批复了该项目的可行性研究和初步设计。
污水处理厂位于某示范区大同镇王家台村，占地48亩，近期(2015年)污水处理规模。
本项目采用A2/O爆爆工艺”，出水水质达到《城镇污水处理厂污水排放标准》中的一级A标准。
项目估算投资7541.55万元，建设工期210天。
项目建成后，将对进一步提升城市基础设施现代化水平、加强城市污水处理、改善城市环境、树立某示范区城市形象、提升城市品位、带动某示范区经济快速发展发挥重要作用。
同时，通过污水处理厂和污水配套管网的建设，对南水北调中线工程丹江水库上游水源保护、促进月河流域水污染防治、改善当地生活和生态环境具有重要意义。
二。
准备1.根据现行规范的要求，掌握本工程原有防排水系统的设计和施工。
调查漏水现状，了解工程周边环境和水文地质条件，分析漏水原因，根据漏水原因分析确定堵漏方案。
2.如果水池注水后发现漏水点，先做好标记，必要时先降低水池水位。
3.施工应按“先顶后墙，再底”的顺序进行。
4.施工应严格执行三检制，上道工序未经验收，下道工序不得施工。
5.按规定制定劳动保险和安全措施。
三。
施工步骤:根据渗漏情况，施工缝处出现渗漏点。
首先采用高压灌浆法对渗漏点进行封堵，在池内外渗漏部位涂抹803防水胶粉。
二、防水材料的选择:1.SJ803防水胶粉结合了柔性卷材和涂膜的防水抗裂性能，刚性和耐久性的优点，克服了传统防水材料的缺点。
SJ601防水胶粉既有有机高分子材料的柔性网络，又有无机纳米化合物的凝胶网络，既保持了无机材料抗老化能力强、强度高的特点，又具有正反防水硬度高、附着力强的特点，以及有机材料的变形、拉伸、开裂、收缩等特性。
污水池防渗施工方案
污水池防渗施工方案1. 简介在工业、农业和城市建设中，污水处理是一个必不可少的环节。
作为污水处理系统的重要组成部分，污水池的防渗施工具有关键的作用。
本文将介绍一种有效的污水池防渗施工方案。
2. 施工前准备在进行污水池防渗施工前，需要进行以下准备工作:•确定污水池的结构和尺寸•准备施工材料和工具•清理和修复污水池表面•检查周边环境和施工现场3. 施工步骤3.1. 预备工作在施工过程中，首先需要进行一些预备工作，包括:•搭建施工脚手架和安全防护措施•确保施工区域通风良好•水泥和其他材料的取样和检验•确定施工班组和责任分工3.2. 地坪处理地坪处理是防渗施工的重要一步。
具体步骤如下:•清理地坪表面的灰尘和杂物•修复地坪表面的破损和裂缝•涂布底漆，密封地坪表面•平整地坪表面，以确保污水池的结构牢固3.3. 底板施工底板是污水池的重要组成部分，需要进行以下施工步骤: •根据污水池的尺寸和结构要求，确定底板的厚度•将底板区域的土壤掏空•铺设细石混凝土并进行压实•浇筑混凝土底板并进行养护3.4. 壁面施工壁面施工是污水池防渗施工中的关键部分。
具体步骤如下: •清理壁面表面的污垢和杂物•使用防渗材料涂刷壁面，如聚氨酯涂料或防水漆•浇筑混凝土壁面并进行养护•在混凝土壁面上涂刷防水涂层，提高防渗效果3.5. 顶板施工顶板是污水池的顶部结构，需要进行以下施工步骤:•控制顶板的厚度和坡度，以确保污水池内水的流向•浇筑顶板混凝土并进行养护•涂刷防水涂层，提高防渗效果4. 施工质量控制为了保证施工质量，需要进行以下控制措施:•使用优质的施工材料•控制施工环境的湿度和温度•监测施工过程中的压力、温度和湿度•定期检查施工质量和进行必要的修复5. 安全注意事项在进行污水池防渗施工时，需要注意以下安全事项:•确保施工人员佩戴个人防护装备，如安全帽、口罩和手套等•严格遵守施工现场的安全规定•防止施工现场的污水外泄•做好消防和应急预案工作6. 结论通过合理的方案和施工措施，可以有效防止污水池的渗漏问题，保证污水处理系统的正常运行和环境的安全。
污水厂池壁堵漏施工方案
大同市御东新区污水处理厂工程水解酸化+HAF厌氧反应池堵漏施工方案编制单位：北京城建十公司大同御东新区污水处理厂项目部编制时间： 2012。
3第一章、工程概况通过现场调查的实际情况，分析了4号水池池壁及伸缩缝渗漏的原因,水池尺寸138。
1m×65。
5m,池内有效水深5m。
池壁及池底板现浇砼均为800㎜,设计时在水池纵向设置伸缩缝三道，采用橡胶止水带进行防水,但池壁及池底板均无设计防水层。
本工程地基与基础采用级配砂石换填施工，并且换填厚度,高跨与低跨换填深度不一致，高跨换填500mm，低跨换填1200.第二章、漏水原因分析一、伸缩缝渗漏原因分析：2011年12月16日水解酸化+HAF厌氧反应池开始进行冬期注水保温工作，当时室外温度已经下降至—20℃左右（保温用水一进入池底立即结冰），估计由于气温原因造成止水带部分破损造成漏水。
二、池壁渗漏原因分析:第一种是池壁施工缝部位出现收缩导致的线性渗漏。
第二种是砼结构浇注时由于操作工人振捣不密实,出现蜂窝、麻面，空鼓.第三种是混凝土浇注后出现收缩，池壁阴角等节点部位由于伸缩不同步,出现裂缝.第四种是四周池壁及底板均没有设计防水层.等等都是造成渗漏的原因.第三章、池壁及伸缩缝防水处理方案了解到产生渗漏的原因后，依据GB50108—2008《地下工程防水技术规范》，遵循“防、排、截、堵相结合，刚柔并济，因地制宜、综合治理”的原则，制定“以堵为辅，以防为主，综合治理"的处理方案。
做好前期准备、池壁外墙灌浆处理好渗漏之后，根据现场实际情况需要确定，看是否对池壁内迎水面进行涂料防水处理。
一、水池外墙灌浆堵漏高压化学灌浆堵漏施工应由受过专业培训的人员且有专业施工设备的施工队伍进行施工.1 清理：详细检查、分析渗漏情况，开挖泥土，清理干净需要施工的区域，2 开凿：对渗漏部位凿除原沙浆层至砼结构层，范围根据现场情况定，对蜂窝较大的部位将松散砼凿除，3 补强对蜂窝松散结构凿出后采用速凝型金汤材料补强堵漏处理，保持表面干净、润湿。
水池堵渗漏施工方案
水池堵渗漏工程专项方案一、工程概况深圳市宝安区沙井污水处理厂（一期）工程，本工程2#沉淀池A-D段主体结构验收合格，进行满水试验后，个别部位有轻微渗水现象。
将结构外砂浆凿干净，结构表面的灰渣清理干净，见渗漏具体形式点渗漏是对拉螺杆止水片焊接不规范造成、缝渗漏是预留施工缝混凝土振捣不密实造成。
本工程水池堵渗漏主要采用刚性防水，池壁迎水面采用堵漏王及水泥基聚合物防水涂料。
二、堵渗漏施工工艺1.施工前准备：根据堵渗漏部位多少备足材料、工具。
施工工具有铲刀、电钻、锤、抹灰铁板，油漆刷（3~4寸）、钢丝刷、喷雾器以及水桶、拌料桶等。
2.基层处理：堵渗漏施工前，首先要进行清洁处理，将结构层外面的砂浆凿干净，混凝土结构点堵漏与施工缝堵漏前期的处理要求根据渗水量的大小来确定凿开堵漏的大小。
微量的渗水裂缝可凿成宽、深2cm的“U”型堵漏槽，渗水量大的可凿成5cm宽、6cm深的“U”型堵漏槽，将槽内的碎屑、泥砂清理干净，干燥的基面可用水喷湿，渗漏点及渗漏缝要先用修补堵漏王封堵住。
蜂窝麻面及其它结构缺陷的处理要求，蜂窝、麻面要凿除，并深入基面2cm。
粘结杂物要铲平及松散杂物清扫干净，基面不能留有浮灰、油污，必要时要用钢丝刷清理基面。
3.灰浆的调制：将水泥基聚合物防水涂料用水调和，调和时反复搅拌，一定要拌开拌匀，不可有干的结块，搅拌到粘稠状才可使用。
防水涂料料水比为4：1，修补堵漏王调成面团状。
搅拌好的料必须在20分钟内用完，不能一次拌的太多，避免造成浪费。
没来得及用完的已经发硬的拌和物不得再加水使用。
4.点及缝的堵漏施工点及缝的堵漏施工根据清理好部位的槽大小，将修补堵漏王调制成面团状，先进行粗堵，将堵漏王压紧、压实，在确定没有渗水或轻微渗水后在进行精堵。
堵好后的裂缝或孔洞表层用防水涂料涂刷处理。
采用刷涂法施工。
施工前先将基面喷水湿润，然后用毛刷蘸调制好的浆料均匀的涂刷在钢筋混凝土基面上，第二道涂刷方向与第一道垂直，涂层厚度不少于0.8~1.0mm。
池体渗漏修补施工组织简易方案

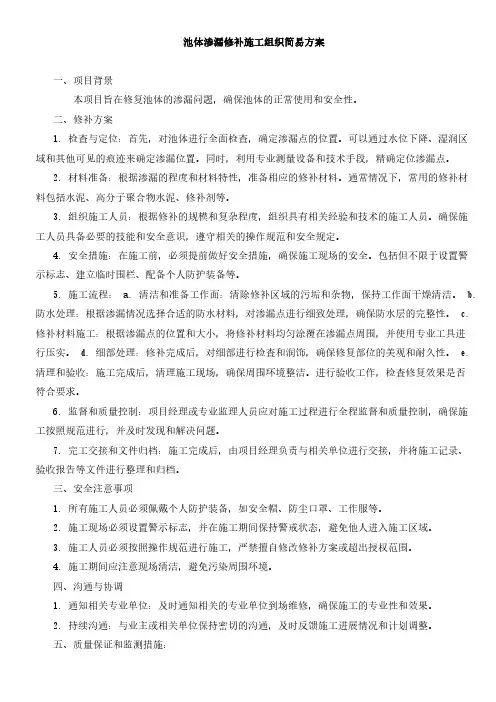

池体渗漏修补施工组织简易方案一、项目背景本项目旨在修复池体的渗漏问题，确保池体的正常使用和安全性。
二、修补方案1. 检查与定位：首先，对池体进行全面检查，确定渗漏点的位置。
可以通过水位下降、湿润区域和其他可见的痕迹来确定渗漏位置。
同时，利用专业测量设备和技术手段，精确定位渗漏点。
2. 材料准备：根据渗漏的程度和材料特性，准备相应的修补材料。
通常情况下，常用的修补材料包括水泥、高分子聚合物水泥、修补剂等。
3. 组织施工人员：根据修补的规模和复杂程度，组织具有相关经验和技术的施工人员。
确保施工人员具备必要的技能和安全意识，遵守相关的操作规范和安全规定。
4. 安全措施：在施工前，必须提前做好安全措施，确保施工现场的安全。
包括但不限于设置警示标志、建立临时围栏、配备个人防护装备等。
5. 施工流程： a. 清洁和准备工作面：清除修补区域的污垢和杂物，保持工作面干燥清洁。
b. 防水处理：根据渗漏情况选择合适的防水材料，对渗漏点进行细致处理，确保防水层的完整性。
c. 修补材料施工：根据渗漏点的位置和大小，将修补材料均匀涂覆在渗漏点周围，并使用专业工具进行压实。
d. 细部处理：修补完成后，对细部进行检查和润饰，确保修复部位的美观和耐久性。
e. 清理和验收：施工完成后，清理施工现场，确保周围环境整洁。
进行验收工作，检查修复效果是否符合要求。
6. 监督和质量控制：项目经理或专业监理人员应对施工过程进行全程监督和质量控制，确保施工按照规范进行，并及时发现和解决问题。
7. 完工交接和文件归档：施工完成后，由项目经理负责与相关单位进行交接，并将施工记录、验收报告等文件进行整理和归档。
三、安全注意事项1. 所有施工人员必须佩戴个人防护装备，如安全帽、防尘口罩、工作服等。
2. 施工现场必须设置警示标志，并在施工期间保持警戒状态，避免他人进入施工区域。
3. 施工人员必须按照操作规范进行施工，严禁擅自修改修补方案或超出授权范围。
污水池堵漏方案范文

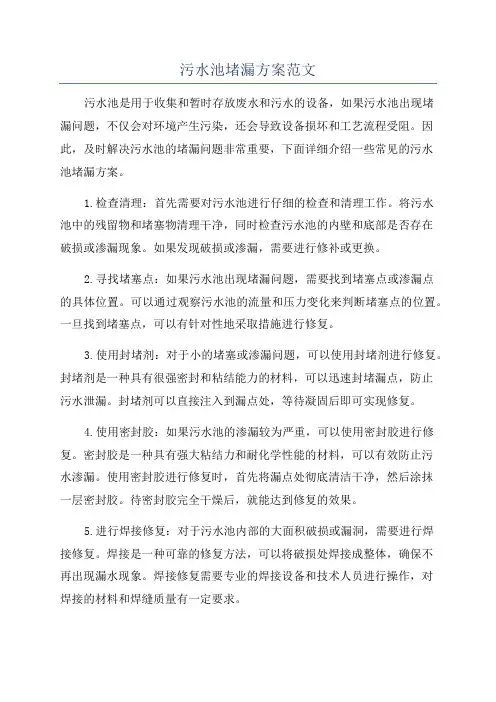

污水池堵漏方案范文污水池是用于收集和暂时存放废水和污水的设备，如果污水池出现堵漏问题，不仅会对环境产生污染，还会导致设备损坏和工艺流程受阻。
因此，及时解决污水池的堵漏问题非常重要，下面详细介绍一些常见的污水池堵漏方案。
1.检查清理：首先需要对污水池进行仔细的检查和清理工作。
将污水池中的残留物和堵塞物清理干净，同时检查污水池的内壁和底部是否存在破损或渗漏现象。
如果发现破损或渗漏，需要进行修补或更换。
2.寻找堵塞点：如果污水池出现堵漏问题，需要找到堵塞点或渗漏点的具体位置。
可以通过观察污水池的流量和压力变化来判断堵塞点的位置。
一旦找到堵塞点，可以有针对性地采取措施进行修复。
3.使用封堵剂：对于小的堵塞或渗漏问题，可以使用封堵剂进行修复。
封堵剂是一种具有很强密封和粘结能力的材料，可以迅速封堵漏点，防止污水泄漏。
封堵剂可以直接注入到漏点处，等待凝固后即可实现修复。
4.使用密封胶：如果污水池的渗漏较为严重，可以使用密封胶进行修复。
密封胶是一种具有强大粘结力和耐化学性能的材料，可以有效防止污水渗漏。
使用密封胶进行修复时，首先将漏点处彻底清洁干净，然后涂抹一层密封胶。
待密封胶完全干燥后，就能达到修复的效果。
5.进行焊接修复：对于污水池内部的大面积破损或漏洞，需要进行焊接修复。
焊接是一种可靠的修复方法，可以将破损处焊接成整体，确保不再出现漏水现象。
焊接修复需要专业的焊接设备和技术人员进行操作，对焊接的材料和焊缝质量有一定要求。
6.进行涂层防护：在修复污水池堵漏问题后，可以进行涂层防护，增加污水池的耐腐蚀性和水密性。
涂层防护可以使用耐腐蚀性强的材料，如环氧树脂或聚氨酯等，涂抹在污水池的内壁和底部，形成一层保护层，可以有效延长污水池的使用寿命。
在进行污水池堵漏修复时1.安全保护：对于堵漏点和修复区域，需要进行必要的安全保护措施，如佩戴防护手套、护目镜等，避免污水直接接触皮肤和眼睛。
2.选择适用材料：在选择封堵剂、密封胶和涂层材料时，需要根据污水的性质和温度、压力等环境因素进行适当选择，确保材料具有良好的耐腐蚀性和密封性。
污水池防渗施工方案
污水池防渗施工方案1. 引言污水池是处理和贮存废水的设施，由于污水中含有各种化学物质和生物性污染物，必须采取防渗措施，以防止污水渗漏到地下水或土壤中造成环境污染。
本文档将介绍污水池防渗的施工方案。
2. 方案概述污水池防渗施工方案主要包括以下几个步骤：2.1 地面处理在污水池建设之前，需要对地面进行处理，以保证污水池地基的稳定性和防渗性。
具体步骤如下：1.清理地面杂物：清除地面上的杂草、石块和其他障碍物，确保地面平整。
2.对地面进行平整处理：如果地面不平整，可以采取填土或铺设预制水泥板等方法，达到平整的效果。
3.铺设抗渗层：在地面上铺设高密度聚乙烯薄膜或专用的防水涂料，以增强地面的防渗能力。
2.2 污水池建设在地面处理完成后，开始进行污水池的建设。
具体步骤如下：1.污水池设计：根据需要，设计污水池的尺寸、形状和容量，确保能够满足处理需求。
2.开挖污水池：按照设计要求进行挖掘，确保污水池的深度和容量符合设计要求。
3.铺设污水池底部防渗层：在污水池底部铺设专用防渗膜，并做好密封处理，以防止污水渗漏。
4.搭建污水池墙体：使用耐腐蚀材料，如钢筋混凝土或玻璃钢等，搭建污水池的墙体结构。
5.完善附属设施：根据需要，设置污水池盖板、进出口管道等附属设施，确保污水池的正常运行。
2.3 监测和维护完成污水池建设后，需要进行监测和维护工作，以确保防渗措施的有效性。
具体步骤如下：1.定期巡视：定期对污水池进行巡视，检查污水池的防渗层和墙体是否存在破损或渗漏的情况。
2.治理破损：如果发现防渗层或墙体存在破损，应及时修补或更换，以确保防渗的效果。
3.清洁污水池：定期清洁污水池，清除污水池内的淤泥和杂物，防止其对防渗层的破坏。
3. 安全注意事项在进行污水池防渗施工时，需要注意以下安全事项：1.穿戴防护用品：施工人员应穿戴好防护服、手套和安全鞋，以免接触到污水和化学物质。
2.通风保护：在施工过程中，确保污水池内通风良好，以避免危险气体的积聚。
污水沟防水堵漏施工方案
污水沟防水堵漏施工方案1. 引言本文档旨在提供一份污水沟防水堵漏施工方案，以确保污水沟的安全和可靠运行。
在施工过程中，我们应遵循简单的策略，避免出现法律纠纷和复杂问题。
2. 施工前准备在进行污水沟防水堵漏施工之前，我们需要进行以下准备工作：- 详细检查污水沟的结构和状况，确定需要进行防水堵漏的部位；- 清理污水沟，确保表面清洁无障碍物；- 合理安排施工时间，避免天气恶劣或污水沟有积水的情况。
3. 施工材料和工具为了实施污水沟的防水堵漏施工，我们需要准备以下材料和工具：- 防水涂料或防水剂：根据具体需要选择适用的防水材料；- 清洁剂和刷子：用于清洁污水沟表面；- 布料和刷子：用于涂抹防水涂料；- 封缝剂：用于填补污水沟的裂缝和接缝；- 防水膜或防水布：用于加强污水沟的防水效果。
4. 施工步骤4.1 清洁污水沟表面使用清洁剂和刷子清洁污水沟的表面，确保无灰尘和杂物，使防水材料能够附着在表面上。
4.2 涂抹防水涂料使用刷子将防水涂料均匀涂抹在污水沟的内壁和底部，确保覆盖全面，防止渗漏。
4.3 封缝处理对于污水沟的裂缝和接缝，使用封缝剂进行填补，确保无渗漏点。
4.4 加固防水效果根据需要，可以在污水沟的表面铺设防水膜或防水布，以增强防水效果。
5. 施工后处理施工完成后，应进行以下处理工作：- 清理施工现场，确保无垃圾和杂物留下；- 检查施工质量，确认防水堵漏效果达到要求。
6. 安全和注意事项在进行污水沟的防水堵漏施工时，应注意以下事项：- 穿戴适当的个人防护装备，如手套、防护眼镜等；- 避免防水材料接触皮肤和眼睛，如有不慎溅入，请及时清洗；- 遵循防水材料的使用说明，合理施工，确保施工质量。
以上即为污水沟防水堵漏施工方案。
希望能对您的工作有所帮助！如有任何疑问，请随时与我们联系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

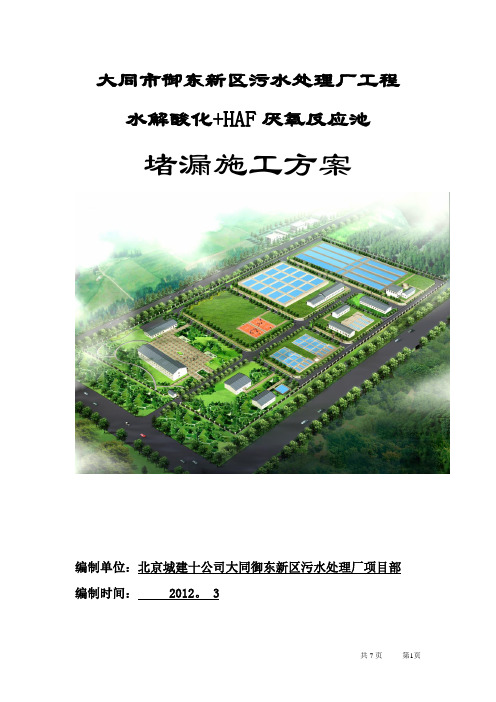

共7页第1页大同市御东新区污水处理厂工程水解酸化+HAF 厌氧反应池堵漏施工方案编制单位：北京城建十公司大同御东新区污水处理厂项目部编制时间: 2012. 3第一章、工程概况通过现场调查的实际情况，分析了4号水池池壁及伸缩缝渗漏的原因，水池尺寸138.1m×65.5m，池内有效水深5m。
池壁及池底板现浇砼均为800㎜，设计时在水池纵向设置伸缩缝三道，采用橡胶止水带进行防水，但池壁及池底板均无设计防水层。
本工程地基与基础采用级配砂石换填施工，并且换填厚度，高跨与低跨换填深度不一致，高跨换填500mm，低跨换填1200。
第二章、漏水原因分析一、伸缩缝渗漏原因分析:2011年12月16日水解酸化+HAF厌氧反应池开始进行冬期注水保温工作，当时室外温度已经下降至—20℃左右(保温用水一进入池底立即结冰)，估计由于气温原因造成止水带部分破损造成漏水。
二、池壁渗漏原因分析:第一种是池壁施工缝部位出现收缩导致的线性渗漏。
第二种是砼结构浇注时由于操作工人振捣不密实，出现蜂窝、麻面，空鼓。
第三种是混凝土浇注后出现收缩，池壁阴角等节点部位由于伸缩不同步，出现裂缝。
第四种是四周池壁及底板均没有设计防水层。
等等都是造成渗漏的原因。
第三章、池壁及伸缩缝防水处理方案了解到产生渗漏的原因后，依据GB50108-2008《地下工程防水技术规范》，遵循“防、排、截、堵相结合，刚柔并济，因地制宜、综合治理”的原则，制定“以堵为辅，以防为主，综合治理”的处理方案。
做好前期准备、池壁外墙灌浆处理好渗漏之后，根据现场实际情况需要确定，看是否对池壁内迎水面进行涂料防水处理。
一、水池外墙灌浆堵漏高压化学灌浆堵漏施工应由受过专业培训的人员且有专业施工设备的施工队伍进行施工。
1 清理：详细检查、分析渗漏情况，开挖泥土，清理干净需要施工的区域,2 开凿：对渗漏部位凿除原沙浆层至砼结构层，范围根据现场情况定，对蜂窝较大的部位将松散砼凿除,3 补强对蜂窝松散结构凿出后采用速凝型金汤材料补强堵漏处理，保持表面干净、润湿。
4 钻孔：使用电锤等钻孔工具沿裂缝进行钻孔，钻头直径为14mm，钻孔深度≦结构厚度的1/2，间距视现场情况定，钻孔必须穿过裂缝，但不得将结构打穿。
5 埋咀：在钻好的孔内安装灌浆咀(又称之为止水针头)，并用专用内六角扳手拧紧，使灌浆咀周围与钻孔之间无空隙，不漏水。
6 灌浆：使用电动高压灌浆机向灌浆孔内灌注化学灌浆料。
立面灌浆顺序为由下向上；平面可从一端开始，单孔逐一连续进行。
当相邻孔开始出浆后,保持压力3~5分钟，即可停止本孔灌浆，改注相邻灌浆孔。
7 观察对渗漏灌浆部位进行观察，并对膨胀发泡较小的针头进行加注。
8 拆嘴：灌浆完毕，确认不漏即可去掉或敲掉外露的灌浆咀。
清理干净已固化的溢漏出的灌浆液。
二、灌浆施工操作工艺及要点:(1)打准渗水点，把渗水部位，清理干净。
(2)埋设灌浆咀深度12mm-15mm或砼结构的2/3深，间距应根据实际情况而定，一般100mm--200mm左右。
(3)用电动高压注浆泵，将水溶性聚氨酯堵漏剂从注浆管中注入混凝土空隙缝，直到压不进为止(注入率≤0.011/min)随即关闭阀门,24小时后割除(去除)注浆咀。
(4)注浆完毕及时用溶剂清洗设备与工具。
(5)施工现场保持通风，注意防火，严禁火种。
三、伸缩缝防水改造1、前期准备工作先将水池中水排干，搬开填充材料。
由于伸缩缝顶部密封材料及中间隔离层止水、隔离效果已经部分丧失，还应清理出伸缩缝内原有聚硫密封膏、闭孔型聚乙烯苯板等，保持伸缩缝内干燥、清洁、无杂物。
2 准备预埋注浆管由于结构混凝土底板已被回填土及混凝土面层完全覆盖，无法确切知道渗漏部位及渗漏形式，最理想的办法就是先彻底清理已破损部位的混凝土面层及回填土，暴露出渗漏真实情况，再根据具体水源及渗漏通道的具体形式，选择合适的止水工艺。
可供选择的止水工艺包括注浆止水及嵌填速凝无机防水堵漏材料。
(1)注浆堵漏施工工艺1)施工流程基层处理→检查漏点→堵漏施工→打孔→布嘴→封孔→注浆→渗透型防水材料施工→聚合物水泥砂浆施工→养护→质量检查验收(2)基层清理先彻底清理，已破损和渗漏部位的混凝土面及回填土，暴漏出渗漏真实表面并清理干净(3)堵漏施工1)配制速凝型“堵漏灵”将速凝型“堵漏灵”倒入搅拌桶内，均匀搅拌至腻子状即可，快速堵漏材料搅拌成手抓成团状。
应掌握以配制的此时间内施工用混合料的一次拌合量，速凝型“堵漏灵”的可操作时间为10min左右。
多加水或温度低可操作时间加长，反之时间缩短。
材料初凝后不能加水再使用。
2)堵漏：其做法是先沿裂缝方向以裂缝为中心剔成八字形边坡沟槽，槽宽视缝宽而定，一般宽为30~50mm，深20~30mm。
清洗干净。
把拌合好的速凝型“堵漏灵”胶浆捻成条形，待胶浆快要凝固时，迅速填入沟槽中，向槽内或槽两侧用力挤压或用橡胶锤砸密实，使胶浆与槽壁紧密结合，若裂缝过长可分段堵塞。
堵塞完毕经检查无渗漏水现象，用缓凝型“堵漏灵”胶浆将沟槽抹平，凝固后(约24h)随其它部位一起做找平或防水层。
(4)注浆施工(采用化学灌浆FLex法和化学灌浆Denepox 40环氧树脂)1)剔凿：在渗漏部位剔凿5-10cm。
剔除之后用清水清理基层后，方可下管注浆。
2)打孔：在裂缝两边15cm处用风钻打孔，孔的分布要对称，直径以注浆管外径为准。
打孔时风钻杆与基层面的角度以45度为宜。
打完用清水清洗干净。
3)布嘴：注浆嘴距离应根据裂缝大小、结构形状而定。
若裂缝纵横交错，在交叉处应设置灌浆嘴。
整个施工现场一般布嘴4个，上下各一根，两边各两根，各管均装阀门，以便排水和注浆。
4)封闭：布嘴后，在裂缝处和注浆管根处用速凝堵漏灵进行封闭，要求抹平赶光。
5)密封灌浆嘴目的是防止浆液外漏，提高灌浆压力，使浆液能压入裂缝深部，以保证灌浆质量。
密封材料应根据其干湿程度选用快速堵漏材料“堵漏灵”密封。
其做法如下图所示:6)浆液凝结时间可通过改变组成材料用量加以调整。
为此需先进行试配，以确定各组成材料用量。
采每次配浆量不宜过多，要做到随配随用。
7)压水试验，封闭后，等水泥砂浆有足够强度后，用水进行试验，观察封闭有没有漏水的现象，如没有就可以进行下道工序了。
8)注浆，按配方(或根据情况自定配方)配制浆液(注意配好后避免与水接触)。
用与压水试验相同的方法灌入裂缝，控制压力一般大于地下水压力0.3~0.8Mpa，注浆时应从底部开始，当侧面管出浆注浆2~3秒后即关闭出浆阀门和注浆阀门，接着依次由底部到侧面，再由侧面到顶部，依次渐进。
注浆时采用手压泵，单液注浆。
如过渗漏水部位渗水量不大，应采用双泵注浆，一泵注水，一泵注浆，二泵通过三通接头汇集至一根注浆管后进入裂缝。
由于浆液进入裂缝，只能在有水的情况下才能产生反应固结阻止渗水流出。
如果只用单泵注浆，在渗水量很小的温馨推荐您可前往百度文库小程序享受更优阅读体验不去了立即体验情况下，浆液无法在短时间内与大量水进行化学反应生成固结体，所以施工时一定要采用双泵注浆。
9）封孔，待浆液完全固结后，观察没有渗漏水的现象后，将注浆部位用堵漏灵封平，然后可进行水泥基渗透结晶型防水涂料施工。
（5）注意事项及安全措施1）注浆前应对注浆系统进行全面的检查，注浆阀、管、及压力表等器件的接头部位一定要牢固，阀头一定要拧紧，不能引起爆管或串浆事故。
2）注浆时应密切注意压力表、流量、时间等参数，力求一次成功，对吃浆量大的部位可采用间歇注浆方法。
3）注浆时在裂缝处可能会出现漏浆、冒浆现象，这种现象属于封闭不严所致，应停止注浆，封闭严密后再继续。
4）注浆时有时压力突然上升，这种压力是假压力，是由于局部管路或部位暂时堵塞所致，随着更高压力的进入堵塞物会被冲开，压力会下降，这属于正常现象。
5）注浆时一定要注意保持通风良好，施工现场应远离火源，严禁吸烟，防止火灾发生。
（6）水泥基渗透结晶刚性防水施工（对渗漏点及渗漏点周围的防水薄弱部位进行施工）1）基层处理。
进行水泥基渗透结晶型防水材料施工前，对混凝土基层表面的浮浆、反碱、油垢以及表面涂层等杂物必须清除干净，可用钢丝刷、小平铲进行清理，并把基层拉毛，然后用清水冲洗。
基层清理干净后，用清水冲刷基层，使混凝土完全湿润，以利于渗透结晶防水涂料中活性化学物质向内层反应扩散。
对结构上的缺陷，如孔洞、裂缝、凸凹不平和蜂窝处应精心修补。
2）配制：按比例将粉料和水倒入容器中，用低速搅拌机或戴胶皮手套手搅拌，要注意搅拌一定要均匀。
混合料要在从混合搅拌起60min内用完，使用过程要不断搅拌，但严禁另外加水。
3）施工水泥基渗透结晶型防水材料施工可用半硬的鬃刷或板刷用力往返涂刷。
可根据具体情况决定涂刷遍数。
当需要涂刷第二、第三遍时，要等第一层初凝后仍呈潮湿状态时（即48小时内）进行，若太干喷洒水湿润。
4）养护涂层呈半干状态后，即应开始用雾状水喷洒养护，养护必须用净水，水流不能太大，否则会破坏涂层，一般每天需要喷水3~4次，连续2~3天。
再抹压聚合物水泥防水砂浆，厚度不大于8mm，湿养护2天以上。
然后依次回填并重新浇筑混凝土面层。
第四章、施工计划安排1、做好职工入场教育工作，按照开工日期、施工段和劳力需要计划，分别组织工人分批进场，并进行安全、防火、文明施工和遵纪守法教育。
所有参加本项目防水施工人员必须经过技术培训。
根据国家规范及大同地区气候情况，此次堵漏工程拟计划于2012年3月5日开始进行施工，2012年4月10日完成水池功能性满水试验。
2、劳动力及机具安排计划表北京城建十公司大同市御东新区污水处理厂项目经理部2012年3月2日。
