广州四号线地铁国产化方案广州市轨道交通四号线直线电机车辆项目国产化方案实施1项目国产化实施的工作目标和工作原则广州市轨道交通四号线直线电机车辆项目，是世界上首个大中运量直线电机运载系统，也是国内首次采用直线电机运载系统。
该车辆采用了铝合金车体、直线电机转向架、交流传动及直线电机牵引系统。
交货进度为12月-3月，样车8辆（2列）12月交车。
由于该项目是国内首次采用直线电机电动技术，要求车辆供应商以技术成熟、迅速交货、先进可靠、低运营成本且满足国家有关国产化要求的车辆产品进行投标。
因此南车四方秉承“追求卓越,诚信四方”的企业精神，本着“参与广州建设，服务广州人民”的理念，遵循“精益制造，顾客满意”的原则，为用户提供安全可靠、绿色环保、性能卓越的，全寿命成本低、性价比高，造型优美的地铁车辆。
在实施国产化的进程中，南车四方在充分调查分析并征询专家意见的基础上，研究确立了广州轨道交通四号线直线电机车辆项目国产化目标和工作原则：1.1认真贯彻执行国家发改办工业（一设计二制造2.1铝合金车体2.2油漆2.3电气布线2.4内装组装2.5静调、动调2.6型式试验2.7构架下料、焊接加工2.8轮对组装2.9转向架组装2.10感应板加工、铺装三采购管理3.1牵引控制系统3.2客室门、司机室门等3.3客室、司机室空调3.4制动系统3.5车钩3.6贯通道3.7集电靴3.8受电弓3.9内装防火3.10感应板四质量控制五项目管理六RAMS管理3车辆国产化实施情况3.1实施方案南车四方采取了“引进、消化、吸收”的研发战略，在投标阶段和合同谈判过程中，就对项目的整体国产化进行了策划，制定目标和实施方案。
项目国产化目标为车辆供货范围内的大部分部件及材料在中国生产和制造；在中国购买的材料及零部件在功能、性能和接口上应达到与相应的进口件通用，并且符合与欧洲、日本同类产品在性能和质量方面同等的标准；确保国内制造车辆在性能和质量上达到与国外制造车辆同等的水平。
广州地铁4号线车辆电机高度调整标准的优化研究
图 ３ 感应板安装示意图
பைடு நூலகம்
２．１ 正线与车辆段内轨道型号的差异 广州地铁 4 号线正线、车辆段线路分别采用攀钢 P60 型 U75V、攀钢 P50 型 U71Mn 钢轨，直线电机车辆车轮采用 LM 磨耗型踏面。在考虑轨底坡的情况下，LM 磨耗型踏面分
图 １ 直线电机悬挂示意图
别与 P60 型钢轨、P50 型钢轨接触配合，如图 4、图 5 所示。 由图 4、图 5 可知，LM 踏面基准点与标准 P50 型钢轨 轨 顶 距 离 0.44mm。LM 踏 面 基 准 点 与 标 准 P60 型 钢 轨 轨 顶 距离为 -0.18mm。根据 LM 磨耗型踏面曲线与 P50 型钢轨和 P60 型钢轨接触点的不同，计算出在两种钢轨上直线电机高 度差值为 0.44mm-(-0.18mm)=0.72mm。 通过分析车辆段内 P50 型钢轨与正线 P60 型钢轨廓形 的差异，得出结论：列车从车辆段转至正线运行时，直线
图 ４ Ｐ５０ 型标准轨与 ＬＭ 轮 图 ５ Ｐ６０ 型标准轨与 ＬＭ 轮 对踏面配合图 对踏面配合图
52A 车一架电机 52A 车二架电机 52B 车一架电机 52B 车二架电机
２．２ 车辆段内标准零轨与普通轨道的差异 零轨是指轨距、钢轨高度、轨面水平及两条轨道的平 行度等参数误差趋近于零的高精度轨道，其通过增加对中 装置、轨底支撑来控制检测精度，如图 6 所示。 而车辆段内的普通检修轨道难以达到标准零轨的标准 和要求，并存在较大差异。为此，选取多列车分别在标准零 轨和新造车辆段内普通检修轨道进行电机高度测量。其中， 用 X 表示电机在标准零轨测量时四点高度的平均值，Y 表示 电机在检修轨道时四点高度的平均值， Z 表示 X-Y 的平均值。 表 1 为新造车辆段内的各轨道的 Z 值，可见 Z 均为正值，说 明电机在零轨的高度要高于车辆段内轨道测量的高度，也就 是电机高度 25.72mm 能同时满足零轨、 车辆段内普通轨运行。
广州地铁4号线直线电机车辆轴端接地装置故障分析及改进
Ｆａ ｕ ｌ ｔ Ａｎ ａ ｌ ｙ ｓ ｉ ｓ ａ ｎ ｄ Ｉ ｍｐ ｒ ｏ ｖ ｅ ｍｅ ｎ ｔ ｏ ｆ Ｓ ｈ ａ ｆ ｔ Ｅｎ ｄ Ｇｒ ｏ ｕ ｎ ｄ ｉ ｎ ｇ Ｄｅ ｖ ｉ ｃ ｅ ｏ ｆ
Ｌｉ ｎｅ ａ ｒ Ｍｏ ｔ ｏ ｒ Ｖｅ ｈｉ ｃ ｌ ｅ ｉ ｎ Ｇ ｕａ ｎｇ ｚ ｈｏ ｕ Ｍｅ ｔ ｒ ｏ Ｌｉ ｎｅ
０引 言
广州地铁 ４号线 采用车辆 轴端接触式 接地装 置 ，列车 高 压设 备如牵引逆 变器 、辅助逆变器等通过接 地装置 、车 轴 、车轮形成接地 回流 ．有效防止大 的回流电流对轴箱轴 承的电蚀 ，提高 车辆 的安全可靠性 。列车运行过程 中车轴 有 弯 曲振 动 ，振动 经轮 轴传 递 到轴端 会有 一定 的放 大 作 用 ，另外接地装 置采 用的深沟球轴承存 在间隙 ，会使振 动 加剧ｔ ” 受轴 端振 动 的影 响 ，轴 端接 地装 置 易 出现松 动 、 安 装螺栓断 裂和接 地碳刷崩裂等故 障。本文针对广 州地 铁 ４号线原有 轴端接地 装置故 障进行 原因分析 和探 讨 ，并通 过 现场 实 际应 用情 况验 证 了改进 后 的 内接 地 装置 的 合理
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｓｉ 『 ｌ Ｉ 。 ｒ ｆ ｌ ｕ ｔ ） ｌ ｌ ｒ ｒ ａ ｉ ｉ ｏ ｎ ｏ ｆ（ ； ｕ ａ ｎ ｇ ｚ ｈ ｏ ｕ Ｍｅ ｔ ｔ ｏ Ｌ ｉ ｎ ｔ － ４． ｔ ｈ ｔ ｆ ａ ｕ ｈ ｏ ｆ ｔ ｈ ｅ ｓ ｌ ｔ ａ ｆ ｔ ｇ ｒ ｏ ｕ ｎ ｄ ｉ ｎ ｇ（ １ Ｐ 、 。 ｉ ｔ — Ｐ ｏ ｔ ｔ ｈ ＊ ｌ ｉ ｎ ＋ ｔ ａ ｔ ｎ ｌ ｏ ｔ ｏ ｌ ’ ｖ ｅ ｈ ｉ （ ・ ｈ ・ ｈ ａ ｓ ｂ ｅ － ＋ ｔ ｌ ｌ
ቤተ መጻሕፍቲ ባይዱ
广州地铁4号线直线电机车车辆段设计特点
广州地铁4号线直线电机车车辆段设计特点李强【摘要】Xinzao Depot of Guangzhou metro Line 4 is the first linear motor metro depot in China. Therefore, the characteristics of linear motor vehicles, the vehicle overhaul schedule, the general layout, combination design of plants and inductive plate setup are quite different from ordinary wheel- rail depot. According to the characteristics of linear motor vehicles, a number of new technologies are innovated in the depot design, and have quite effectively solved some difficult problems. These innovations could provide an important reference for future domestic metro depot design standards.%广州地铁4号线新造车辆段是我国第一座直线电机地铁车辆段.介绍了该车辆段在车辆检修修程、总平面布置、厂房组合设计、感应板设置等方面的设计特点.在新造车辆段的设计中针对直线电机车辆的特点进行了多项创新,解决了直线电机车辆段设计的诸多难题,可为今后制定国内直线电机地铁车辆段的设计标准提供参考.【期刊名称】《城市轨道交通研究》【年(卷),期】2012(015)004【总页数】4页(P15-18)【关键词】地铁;直线电机车;车辆段;设计特点【作者】李强【作者单位】中铁二院工程集团有限责任公司,610031,成都【正文语种】中文【中图分类】U279.1;U271;TM359.4直线电机运载系统是国外20世纪80年代发展起来的一种城市轨道交通运载系统。
广州四号线地铁国产化具体方案
广州市轨道交通四号线直线电机车辆项目国产化方案实施1项目国产化实施的工作目标和工作原则广州市轨道交通四号线直线电机车辆项目，是世界上首个大中运量直线电机运载系统，也是国内首次采用直线电机运载系统。
该车辆采用了铝合金车体、直线电机转向架、交流传动及直线电机牵引系统。
交货进度为2005年12月-2008年3月，样车8辆（2列）2005年12月交车。
由于该项目是国内首次采用直线电机电动技术，要求车辆供应商以技术成熟、迅速交货、先进可靠、低运营成本且满足国家有关国产化要求的车辆产品进行投标。
因此南车四方秉承“追求卓越,诚信四方”的企业精神，本着“参与广州建设，服务广州人民”的理念，遵循“精益制造，顾客满意”的原则，为用户提供安全可靠、绿色环保、性能卓越的，全寿命成本低、性价比高，造型优美的地铁车辆。
在实施国产化的进程中，南车四方在充分调查分析并征询专家意见的基础上，研究确立了广州轨道交通四号线直线电机车辆项目国产化目标和工作原则：1.1认真贯彻执行国家发改办工业（2005）2084号文件及有关的国产化政策，以满足有关地铁、轻轨车辆国产化的国家产业政策和本合同车辆的相关要求为导向，保证实现车辆设备国产化率目标。
车辆供货范围内的大部分在中国进行国产化。
从中国购买的材料及零部件在功能、性能和接口上应达到与相应的进口件通用，并且符合与欧洲和日本同类产品在性能和质量方面同等的标准。
1.2坚持对招标文件的用户需求书进行了认真分析，综合考虑寿命周期成本、RAMS（可靠性、可用性、可维修性、安全性）以及技术方案最优化的原则，确定主要系统及部件的分包商。
对于广州轨道交通四号线直线电机车辆项目，充分借鉴北京地铁八通线车辆和以往电动车组国产化方案实施经验，首先选用经过实践检验的技术成熟、安全可靠、经济实用且满足广州轨道交通四号线直线电机车辆项目运营要求的产品；其次本着“公开、公平、科学、择优”的原则，严格按照《招投标法》有关规定，打破地区界限，面向全国市场，采取“竞争性谈判”的形式，从产品的先进性、可靠性、适用性、经济性、可行性等方面进行比选，优选出能提供优质低价产品和良好服务的供货商。
广州地铁4号线直线电机车辆轴端接地装置故障分析及改进

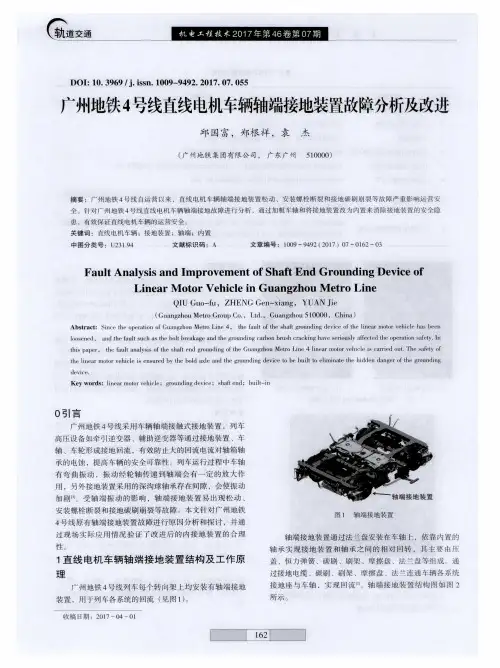

广州地铁4号线直线电机车辆轴端接地装置故障分析及改进邱国富;郑根祥;袁杰【摘要】广州地铁4号线自运营以来,直线电机车辆轴端接地装置松动、安装螺栓断裂和接地碳刷崩裂等故障严重影响运营安全.针对广州地铁4号线直线电机车辆轴端接地故障进行分析,通过加粗车轴和将接地装置改为内置来消除接地装置的安全隐患,有效保证直线电机车辆的运营安全.【期刊名称】《机电工程技术》【年(卷),期】2017(046)007【总页数】3页(P162-164)【关键词】直线电机车辆;接地装置;轴端;内置【作者】邱国富;郑根祥;袁杰【作者单位】广州地铁集团有限公司,广东广州 510000;广州地铁集团有限公司,广东广州 510000;广州地铁集团有限公司,广东广州 510000【正文语种】中文【中图分类】U231.94广州地铁4号线采用车辆轴端接触式接地装置，列车高压设备如牵引逆变器、辅助逆变器等通过接地装置、车轴、车轮形成接地回流，有效防止大的回流电流对轴箱轴承的电蚀，提高车辆的安全可靠性。
