汽车空调系统的检修
制冷剂的量及压力的检查 汽车空调系统的检漏 制冷剂的排放、回收及充注 压缩机冷冻机油的检查及加注
a)检测压力
b)抽真空
c)加注制冷剂
d)放出或排出制冷剂
制冷剂的量及压力的检查 汽车空调系统的检漏 制冷剂的排放、回收及充注 压缩机冷冻机油的检查及加注
二、制冷剂
1．制冷剂的概况
制冷剂是空调系统中的“热载体”，俗称冷媒，它可根据空调系统的要求变化状态， 实现制冷循环。车用空调的制冷剂主要是R12和R134a。由于R12对地球臭氧层有害，现已基 本停止使用。R134a是环保制冷剂，它作为替代R12的制冷剂得到了广泛应用，这主要是由 于R134a中不含氯原子，对臭氧层无破坏作用，其热力性质稳定并与R12相近。R134a虽然不 破坏大气层，但有使全球变暖的可能，所以它被认为是一种过渡性替代物。目前欧美正在 积极进行CO2制冷剂的空调系统的研究工作，其产品如果成熟，CO2制冷剂有可能是下一代 汽车空调制冷剂的主要选择。
歧管压力表组件
制冷剂的量及压力的检查 汽车空调系统的检漏 制冷剂的排放、回收及充注 压缩机冷冻机油的检查及加注
3．歧管压力表组件的使用 歧管压力表组件装置的使用方法如下。 （1）当高压手动阀B和低压手动阀A同时全关闭时，可以对高压侧和低压侧的压力进行
检查，如下页图a所示。 （2）当高压手动阀B和低压手动阀A同时全开时，全部管连通。如果接上真空泵，便可
制冷剂的量及压力的检查 汽车空调系统的检漏 制冷剂的排放、回收及充注 压缩机冷冻机油的检查及加注
制冷剂的量及压力的检查 汽车空调系统的检漏 制冷剂的排放、回收及充注 压缩机冷冻机油的检查及加注
制冷剂的量及压力的检查 汽车空调系统的检漏 制冷剂的排放、回收及充注 压缩机冷冻机油的检查及加注
课题一 制冷剂的量及压力的检查
能力点
制冷剂量的检查 制冷剂压力的检查
知识点
歧管压力表组件的使用 制冷剂的认知
任务引入
汽车空调制冷系统中制冷剂的量及压力直接影响着制冷效果，制冷系统压力异常同 时也是制冷系统多种故障的主要表现。制冷系统制冷剂量及压力的检查是汽车空调制冷 系统检修的基本操作，制冷剂的量可以通过视镜进行检查，制冷系统的压力则可以使用 歧管压力表组件进行检查。通过检查制冷系统制冷剂的量及压力，可以知道汽车空调制 冷系统工作循环的情况。
以对系统抽真空，如下页图b所示。 （3）当高压手动阀B关闭，而低压手动阀A打开时，可以从低压侧充注气态制冷剂，如
下页图c所示。 （4）当低压手动阀A关闭，而高压手动阀B打开时，可使系统放空，排出制冷剂，也可
由高压侧充注液态制冷剂，如下页图d。 4．歧管压力表组件使用时的注意事项
（1）歧管压力表组件是一件精密仪器，必须细心维护，不要损坏，而且要保持清洁。 （2）不使用时，要防止软管中进入水分和脏物。 （3）使用时要把管内空气排尽。 （4）压力表接头与软管连接时，只能用手拧紧，不能用工具拧紧。
为防止与R12混淆，汽车空调器制造厂在设计R134a空调器产品时，已考虑到用不同的连 接方法以示区别。例如使用R134a的空调器为了加快制冷剂充注时间，减少泄漏，同时也防 止错加R12，而加大了气门芯尺寸及气门阀外形尺寸，结构也做了相应的改变，大多采用快 速接头连接，如下左图a所示。同时管子连接口形状及尺寸也改变了，螺纹也从英制改成了 公制，如下右图所示。
如下页图所示，歧管压力表组件由两个压力表（低压表和高压表）、两个 手动阀（高压手动阀和低压手动阀）、三个软管接头（一个接低压工作阀，一 个接高压工作阀，一个接制冷剂罐或真空泵吸入口）组成，这些部件都装在表 座上，形成一个压力计装置。
制冷剂的量及压力的检查 汽车空调系统的检漏 制冷剂的排放、回收及充注 压缩机冷冻机油的检查及加注
在压缩机铭牌上会注明所采用的制冷剂及冷冻机油型号（见下左图），若未注明， 则应慎重考虑，寻找资料，设法确认所ቤተ መጻሕፍቲ ባይዱ的冷冻剂及冷冻机油。
另外，在连接软管上通常会有色圈或白色线条出现，并会在软管表面印有R134a的字 样（见下右图）。在储液干燥器上也应有标记，注明制冷剂与干燥剂的类型。
制冷剂的量及压力的检查 汽车空调系统的检漏 制冷剂的排放、回收及充注 压缩机冷冻机油的检查及加注
3．R12与R134a系统的区分方法
一般以R134a为制冷剂的空调系统，都会在汽车显著部位注明该汽车空调采用了哪 一种制冷剂。例如在汽车前风挡玻璃角上、发动机罩内表面前部等处，如图所示，一般 用绿色指示，美国产的车也有用金黄色表示的。
制冷剂的量及压力的检查 汽车空调系统的检漏 制冷剂的排放、回收及充注 压缩机冷冻机油的检查及加注
2．使用制冷剂的安全措施
（1）制冷剂的密度比氧气大，所以在检修汽车空调系统时，检修场所要有良好的通风 设备。
（2）维护空调系统和加注制冷剂时，要戴防护镜，因为空调系统的高压侧压力很高。
（3）处理制冷剂罐时，应小心注意。
（4）在正常大气压和大气温度下，R134a是不可燃的。
制冷剂的量及压力的检查 汽车空调系统的检漏 制冷剂的排放、回收及充注 压缩机冷冻机油的检查及加注
制冷剂的量及压力的检查 汽车空调系统的检漏 制冷剂的排放、回收及充注 压缩机冷冻机油的检查及加注
任务实施
一、制冷剂量的检查
【器材设备准备】 汽车空调系统。 制冷系统中制冷剂的量可以通过观察视窗（视窗大多安装在储液干燥器上，个别 也安装在从储液干燥器到膨胀阀之间或冷凝器到储液干燥器之间的管路上）了解。具 体方法是：启动发动机，将发动机转速稳定在1 500～2 000 r/min，把空调功能键置 于最大制冷状态，鼓风机置于最高转速，开动空调系统5 min后通过视窗（见下页图b） 进行观察，从视窗中看到的制冷剂情况主要有5种，见下页图a所示。
制冷剂的量及压力的检查 汽车空调系统的检漏 制冷剂的排放、回收及充注 压缩机冷冻机油的检查及加注
相关知识
一、歧管压力表组件
1．歧管压力表组件的作用 歧管压力表组件是维修汽车空调系统必不可少的重要设备，空调系统维修
的基本作业，例如充注制冷剂、添加冷冻机油、系统抽真空等都离不开歧管压 力表组件装置，汽车空调系统故障的诊断与排除也需要此设备。 2．歧管压力表组件的结构
汽车空调系统的检修方法
汽车空调系统的检修方法汽车空调系统的检修方法主要包括以下步骤：外观检查：首先，对汽车空调系统进行外观检查，查看制冷剂管路连接处是否有油渍、灰尘、松动等现象，以及制冷剂是否充足、压缩机和冷凝器等部件是否有损坏或泄漏。
如果发现异常，需要进行相应的维修或更换部件。
制冷剂压力检测：使用制冷剂压力表检测制冷剂压力，检查制冷系统是否正常工作。
在正常温度下，制冷剂的压力应该稳定在一定的范围内。
如果压力过高或过低，或者压力表指针摆动不稳定，说明制冷系统存在故障。
此时需要进行进一步的检修。
冷凝器散热性能检测：检查冷凝器的散热性能是否正常。
如果散热不良，会影响制冷效果和制冷系统的效率。
可以用手触摸冷凝器的表面，检查其温度是否过高或过低，或者用红外线测温仪测量冷凝器的表面温度。
如果温度过高或过低，需要清理冷凝器表面的杂物、灰尘和污垢，或者更换冷凝器。
蒸发器温度检测：使用温度计检测蒸发器的温度，检查其是否正常工作。
正常情况下，蒸发器的温度应该比环境温度低10℃左右。
如果温度过高或过低，或者温度表指针摆动不稳定，说明蒸发器存在故障。
此时需要进行进一步的检修。
空调压缩机的检查：空调压缩机是制冷系统中的核心部件，它的正常运转直接影响制冷效果。
检查压缩机时，可以听其运转的声音，是否有异常的震动或者噪音，同时检查其温度是否正常。
如果发现异常，可能需要更换压缩机。
电路系统的检查：汽车空调系统的电路控制系统对于正常运转至关重要。
要检查电路是否畅通，各个线路接口是否牢固，对电路进行清理和检查，以确保没有灰尘和污垢影响电路的正常工作。
通过以上检修方法，可以全面了解汽车空调系统的状况，及时发现并解决潜在的问题。
在进行检修时，需要按照一定的顺序和步骤逐一进行检查，确保每个环节都得到充分的关注和处理。
同时，为了保证检修的准确性和安全性，需要使用专业的工具和设备进行操作，避免对汽车空调系统造成不必要的损坏和风险。
需要注意的是，汽车空调系统的检修是一项比较复杂和专业的任务，对于没有相关经验和技能的车主来说可能比较困难。
毕业论文汽车空调制冷系统故障分析及检修
毕业论文汽车空调制冷系统故障分析及检修随着社会的发展和科技进步，汽车的普及率越来越高，车内空调作为一项重要设备，为我们的行车生活提供了舒适的环境。
但是，汽车空调制冷系统故障频发，给我们的生活带来了不便，对车辆的使用和维护也提出了更高的要求。
因此，本文将从汽车空调制冷系统故障分析及检修入手，探讨汽车空调制冷系统的常见故障和解决方法，从而为车主提供一些实用的维修手段。
一、故障分析（一）制冷效果不佳制冷效果不佳是汽车空调制冷系统最常见的故障之一，通常是由以下原因导致的：1. 空气滤清器需要更换：空气滤清器是清除车内空气中的灰尘、细菌等有害物质的重要组成部分，如果长时间未更换，就会影响空气流通，影响制冷效果。
2. 冷媒不足：冷媒是汽车空调制冷系统的核心部件，如果冷媒不足就会影响制冷效果。
此时需要向制冷系统中添加适量的冷媒。
3. 冷凝器散热不良：冷凝器是汽车空调系统的核心部件之一，如果冷凝器散热不良，就会导致制冷效果不佳。
此时需要检查冷凝器是否损坏或者需要清洗。
4. 压缩机故障：压缩机是空调系统的主要部件，如果压缩机故障，会导致冷媒压力过低或者过高，从而影响制冷效果。
此时需要检查压缩机是否故障或者需要更换。
（二）制冷系统漏气制冷系统漏气是汽车空调制冷系统的另一个常见故障，通常是因为以下原因导致的：1. 管件腐蚀或者损坏：制冷系统中的管道和接头可能会因为长期使用而出现腐蚀或者损坏，导致系统漏气。
此时需要检查制冷系统中的管道和接头是否有损坏或者需要更换。
2. 密封件老化或者损坏：制冷系统中的密封件容易因为长期使用而老化或者损坏，导致系统漏气。
此时需要检查密封件是否老化或者损坏，以免造成进一步的故障。
3. 充装不严密：制冷系统中的充装操作很关键，如果充装不严密，就会导致系统漏气。
此时需要检查充装是否严密，如果充装不严密，需要重新充装制冷剂。
二、检修方法（一）制冷效果不佳的检修方法1. 更换空气滤清器：检查空气滤清器是否过期或者损坏，如果已经使用了一段时间，就需要更换。
论述汽车空调制冷系统故障及检修方法
论述汽车空调制冷系统故障及检修方法随着人们生活水平的提高以及道路交通的发展，汽车行业在中国取得了迅猛的发展。
但现今人们对汽车的要求不再局限于汽车作为一种代步工作所提供的便利，汽车还应提供足够的功能，满足人们行车需要。
而汽车空调制冷系统是一种常见的功能，如果汽车空调制冷系统出现故障将降低车内的舒适度，影响行车人员的出行感受。
所以，要深入了解汽车空调制冷系统形成故障的原因，并提供合理的故障解决方法，及时维修，以满足人们对汽车性能的需求。
1.汽车空调制冷系统的构造和工作原理要想分析汽车空调制冷系统出现故障的原因及解决方法，首先应了解汽车空调制冷系统的构造。
对其工作原理有所了解，才能对症下药，找到故障原因，并采取有效地措施解决故障。
1.1 汽车空调制冷系统的构造情况汽车空调制冷系统是蒸汽压缩式制冷结构，主要由压缩机、制冷器、膨胀阀、蒸发器构成。
这四大主体部分间用管路进行链接形成一个封闭的循环系统。
并且随着科技的发展，为了提高汽车空调的性能，使空调能稳定地工作，通常在制冷系统中还要安装一些辅助部件，例如：排气缓冲器、贮液器、干燥过滤器、制冷剂观察视镜等，从而保证制冷器高效运行，对车内的空气进行调节、制冷、加热以及净化，满足人们在行车过程中的需求。
1.2 汽车空调制冷系统的工作原理汽车空调制冷系统的工作原理主要涉及四个过程，它们分别是压缩过程、节流过程、吸热过程以及放热过程，由这四个部分合作运行，保证空调的制冷系统正常工作。
首先汽车空调制冷系统进行压缩，通过压缩机将蒸发器中低压低温制冷剂气体吸入，并经过绝热压缩变成高温高压气体，最终将气体送到冷凝器中。
压缩机在汽车空调制冷系统中处于核心地位，使制冷剂能在系统内进行循环，完成压缩过程。
其次通过放热过程，将进入冷凝器的气体与周边的温度进行交换、吸收、溶解，并放出热量，再进行冷却与冷凝，最终变为制冷剂液体。
并且在冷凝过程中，温度高、压力大的制冷剂形成的液体在经过膨胀装置后会逐渐膨胀，从而迅速降低温度与压力，以雾状或细小滴液的形式排出，完成节流过程。

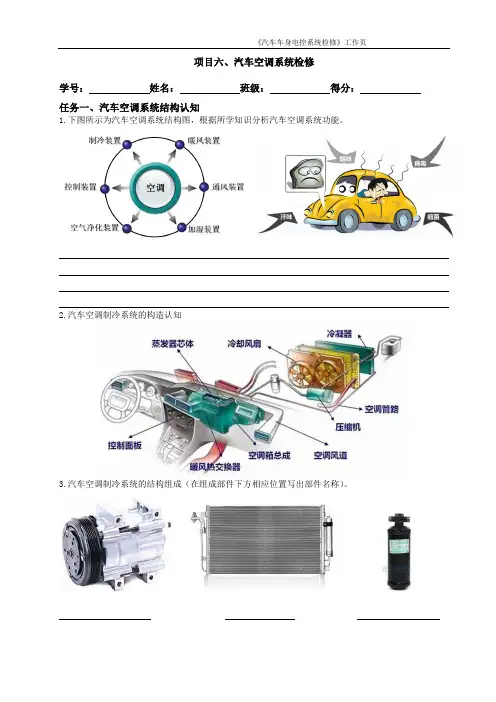

项目六汽车空调系统检修工作页
项目六、汽车空调系统检修
学号：姓名：班级：得分：
任务一、汽车空调系统结构认知
1.下图所示为汽车空调系统结构图，根据所学知识分析汽车空调系统功能。
2.汽车空调制冷系统的构造认知
3.汽车空调制冷系统的结构组成（在组成部件下方相应位置写出部件名称）。
4.汽车空调制冷系统的工作过程
根据汽车空调制冷系统的工作原理图，简述汽车空调制冷过程的特点。
（1）压缩过程：
（2）放热过程：
（3）节流过程
（4）吸热过程
任务二、汽车空调系统制冷剂加注
一、汽车空调压力表组加注
（一）汽车空调加氟表使用注意事项
1.使用制冷剂工作时，请带上护目镜和防护手套；
2.请勿直接接触制冷剂，防止制冷剂造成人身伤害；
3.切勿将表直接触于机器高温部位,防止高温损坏表管，
导致制冷剂泄露；
4.高压阀门门检测，低压阀门检测，严禁错用，以防损坏
压力表；
5.关闭高低压阀门时不可用力过猛；
6.使用完毕后，应松开阀门，妥善保管；
7.使用时表组的视镜不要对准人群，防止发生意外；
9.严禁使用与表组标识不相符的工质；
9.请详细阅读本说明书，或在专业人员指导下操作。
（二）汽车空调压力表组加注
1.根据下列图片所示，写出低压端充注气态制冷剂的步骤。
2.根据下列图片所示，写出高压端充注液态制冷剂的步骤。
3.根据下列图片所示，简述加注冷冻机油加注方法
二、汽车空调系统冷媒加注机加注
1.右图所示为汽车空调冷媒加注机操作面板介
绍，简述汽车空调冷媒加注机加注步骤。
三、根据下图写出制冷剂量的检查方法。
汽车空调检修方法
汽车空调检修方法一、外观检查在进行任何检修工作之前，首先对汽车空调系统进行外观检查，查看是否有明显的损坏或泄漏。
检查空调压缩机、冷凝器、蒸发器、管道和连接部位，确保没有损坏或泄漏的迹象。
二、制冷剂压力检测1. 找到汽车空调系统的低压和高压管路，通常位于引擎舱或乘客舱内。
2. 使用制冷剂压力表连接到低压管路上的维修阀，确保管路连接紧密，没有泄露。
3. 启动汽车并开启空调，使系统运行5-10分钟，以便充分加热制冷剂。
4. 读取压力表上的高压和低压压力值，与正常值进行比较。
正常的高压压力范围为1.2-1.5bar，低压压力范围为0.2-0.4bar。
5. 如果压力值异常，可能存在制冷剂泄漏、压缩机故障或冷凝器问题。
三、制冷效果测试1. 启动汽车并开启空调，确保鼓风机处于最高档位。
2. 感受空调出风口的温度，如果吹出的是热风，说明制冷系统可能存在故障。
3. 检查蒸发器温度，正常时应为冰冷状态。
如果温度较高，可能存在制冷剂不足或蒸发器故障。
四、空调管路检查1. 检查空调管路是否有裂纹、凹陷或连接松动现象。
这些可能导致制冷剂泄漏。
2. 检查管道的固定卡子是否完好，确保管道牢固且没有振动或移动。
3. 如果发现任何问题，应进行修复或更换损坏的管路。
五、冷凝器与蒸发器检查1. 检查冷凝器和蒸发器的表面是否清洁，清除任何堵塞的杂物或污垢。
2. 检查冷凝器和蒸发器的散热片是否有损坏或变形。
如果有问题，应进行修复或更换。
3. 检查冷凝器和蒸发器的安装是否牢固，确保没有松动或振动。
六、压缩机和膨胀阀检查1. 检查压缩机的皮带是否完好，没有磨损或断裂。
如果需要更换皮带，请按照维修手册进行操作。
2. 检查压缩机的密封垫和O型圈是否完好，没有老化或损坏。
如果有问题，应进行更换。
3. 检查膨胀阀是否清洁，没有堵塞或冰冻。
如果发现任何问题，应进行清洁或更换膨胀阀。
七、电路系统检查1. 检查空调控制面板的电源和接地是否良好。
2. 使用万用表检查空调控制电路的电压值，确保电源和接地之间的电压在正常范围内（通常为12V或24V）。
汽车空调检修方法
汽车空调检修方法1. 检查冷凝器：首先检查汽车空调系统的冷凝器，确保其外表面清洁并未遭受损坏。
如果发现有任何破损或脏污，应及时清洁或修理。
2. 检查压缩机：检查压缩机是否正常运转，确认其连接处是否紧固，不应有泄漏的迹象。
3. 检查制冷剂：确保制冷剂的充足，并且检查其压力是否正常。
如果需要添加制冷剂，一定要按照制造商的规定进行。
4. 清洁空气滤清器：定期清洁或更换空气滤清器，以保持空气通道畅通，防止灰尘和杂质进入系统。
5. 检查电子控制系统：检查空调系统的电子控制模块和传感器是否正常工作，确保其连接正常，不会导致故障。
6. 检查风扇：确保空调系统的风扇正常运转，以保证散热效果和空气循环畅通。
7. 检查冷却系统：确认汽车的冷却系统工作正常，以防系统过热而影响空调系统的性能。
8. 检查管道和连接件：检查空调系统的管道和连接件是否有破损或紧固不当的情况，及时修理或更换。
9. 检查温度传感器：确保温度传感器正常工作，以便控制和调节空调系统的温度。
10. 测试空调系统：进行全面的空调系统测试，包括温度、压力和吹风效果等方面，以确保系统正常运转。
11. 清洗排水管道：排水管道如果出现堵塞，会导致水滴积聚在车内并产生异味，定期清洗排水管道可避免这种情况。
12. 检查空调皮带：确保空调皮带没有松动或磨损，需要适时更换，以避免出现意外故障。
13. 检查蒸发器：蒸发器的清洁和正确安装能够有效提高空调系统的性能，需要定期检查和清洁。
14. 检查吹风口：吹风口的散热片和风扇应该无异味、无杂质，如有杂质则应当清理。
15. 检查温度传感器：保证温度传感器能够正确反馈车内的实际温度，以便调节空调系统的制冷效果。
16. 检查并调整空调系统的压力：需要根据压力表检测空调系统的压力，并进行适当的调整。
17. 清洁空调系统：使用专业的清洁剂对空调系统进行清洗，去除内部的杂质和异物，保证系统运行畅通。
18. 定期维护：对空调系统进行定期维护，包括清洁、检查和调整，以保证系统的正常运转。
汽车空调检修ppt
冷凝器的清洁与保养
清洁冷凝器
定期清洁冷凝器表面，去除灰尘 和杂物。
检查冷凝器管道
确保冷凝器管道无堵塞或泄漏现象。
更换冷凝器
如冷凝器损坏严重，应及时更换。
蒸发器的清洁与保养
01
02
03
清洁蒸发器
定期清洁蒸发器表面，去 除污垢和细菌。
检查蒸发器管道
确保蒸发器管道无堵塞或 泄漏现象。
更换蒸发器
如蒸发器损坏严重，应及 时更换。
清洁工具
包括防护手套、防护眼镜等，用于保 护检修人员的安全。
工具箱
包括螺丝刀、钳子、扳手等常用工具 ，用于拆卸和安装空调系统部件。
安全防护用品
包括软布、清洁剂等，用于清洁空调 系统的各个部件。
汽车空调检修注意事项
在进行检修前，一定要先关闭汽 车引擎，并确保车辆处于安全状 态。
在进行检修时，要注意安全，不 要在高温或潮湿的环境下进行检 修。
实例二：空调不制冷的检修
检查压缩机皮带是否松动或断裂 ，如有问题需及时更换。
详细描述
05
04
03
02
01
检查压缩机内部是否有异响或磨 损，如有异常，可能需要更换压 缩机。
检查制冷剂压力表，如果压力过 低或无压力，则可能是制冷剂泄 漏，需要检查制冷管路和压缩机 。
总结词：空调不制冷可能是由于 制冷剂不足或压缩机故障等原因 导致。
按送风方式分类
可分为集中送风和分散送风空调。集中送风空调将空气集中 在一个区域，然后通过风门分配到车内各个角落；而分散送 风空调则直接将冷气或暖气吹向乘客的面部或脚部。
02
汽车空调检修基础
汽车空调检修工具
诊断仪器
包括空调压力表、真空泵、制冷剂回 收设备等，用于检测空调系统的压力 、真空度以及制冷剂状态。
简述汽车空调系统的检修注意事项
简述汽车空调系统的检修注意事项汽车空调系统是车辆中必要的一部分，能够为车内提供凉爽的环境，提高驾乘的舒适度。
但是，随着使用时间的增长，汽车空调系统会出现各种各样的故障，需要进行检修。
那么，在进行汽车空调系统的检修过程中，需要注意哪些事项呢？下面就为大家详细介绍。
一、检查空调系统的压力在进行空调系统的检修时，首先需要检查系统内的压力。
这一步是非常重要的，因为当空调系统中的压力过高或过低时，会导致系统无法正常运转。
因此，在进行检查时，应该使用专业的压力计进行测量，并根据读数来判断系统的压力是否正常。
二、检查空调系统的制冷剂空调系统内的制冷剂是保证系统正常运转的重要因素。
如果制冷剂不足或质量不好，就会导致系统无法正常制冷。
因此，在进行空调系统的检修时，需要检查制冷剂的质量和数量，并根据需要添加或更换制冷剂。
三、检查空调系统的管路空调系统内的管路是将制冷剂输送到各个部件的重要媒介。
因此，在进行空调系统的检修时，需要仔细检查管路是否存在磨损、裂缝等问题，并及时更换或修复。
此外，在更换管路时，还需要注意管路的连接是否牢固，避免漏气。
四、检查空调系统的电路空调系统的电路是控制系统运转的重要因素。
因此，在进行空调系统的检修时，需要仔细检查电路是否存在断路、短路等问题，并及时修复。
此外，在更换电路时，还需要注意电路的连接是否牢固，避免出现松动的情况。
五、检查空调系统的压缩机空调系统中的压缩机是将制冷剂压缩并输送到其他部件的重要组件。
因此，在进行空调系统的检修时，需要仔细检查压缩机是否存在故障，并及时更换或修复。
此外，在更换压缩机时，还需要注意其型号和参数是否与原压缩机相符。
六、检查空调系统的冷凝器空调系统内的冷凝器是将制冷剂冷却并变为液态的重要组件。
因此，在进行空调系统的检修时，需要仔细检查冷凝器是否存在故障，并及时更换或修复。
此外，在更换冷凝器时，还需要注意其型号和参数是否与原冷凝器相符。
七、检查空调系统的蒸发器空调系统内的蒸发器是将液态制冷剂变为气态的重要组件。
《汽车空调系统检修》PPT课件
3
(2)保持送风通ቤተ መጻሕፍቲ ባይዱ空气进口滤清器的清洁
(3)应定期检查空调压缩机传动皮带的使 用情况和松紧程度 ,张紧力一般为441～ 490N
(4)经常检查制冷系统各管路接头和联接 部位、螺栓、螺钉是否有松动现象
(5)在春、秋或冬季不使用冷气的季节里，
应每半个月起动空调压缩机一次，每次
5～lOmin。
漏。
精选ppt
5
(2)冷凝器及其冷凝风扇的
检查和保养 保养内容主
要是彻底清扫或清洗冷凝
器表面的杂质、灰尘，用
扁嘴钳扶正和修复冷凝器
的散热片，仔细检查冷凝
器表面是否有异常情况，
并用检漏仪检查制冷剂有
否泄漏。如防锈涂料脱落，
应重新涂刷，以防止生锈
穿孔而泄漏。检查冷凝器
冷却风扇是否运转正常，
检查风扇电机的电刷是否1－冷凝器 2－冷凝风扇 3－电磁离合器及压缩机 4－膨胀阀
态的显示（AUTO，ECON或OFF）
9-自动运行键 10-仪表板温度传感器
G56和温度传感器的鼓风机 11-
“ECON”的按钮 12-升温按键 13-降
温按键 14-气流向脚部空间键 15-
气流向上身键 16-鼓风机提高转速
键 17-按键（用于风机降低转速和关
闭空调装置） 18-空气循环键 19-
器表面有无污物、泥垢，散热
片是否弯曲或被阻塞现象。如
发现冷凝器表面脏污，应及时
用压缩空气或清水清洗干净，
以保持冷凝器有良好的散热条
件。防止冷凝器因散热不良而
造成冷凝压力和温度过高，制
冷能力下降。在清洗冷凝器的
过程中，应注意不要把散热片 1-冷凝风扇 2-冷凝器 3-散热器
项目二汽车空调制冷系统部件检修PPT课件
。
储液干燥器检修包括检查储液 干燥器的外观是否有损伤、干 燥剂是否失效、是否有堵塞或
泄漏现象。
若储液干燥器出现故障，可能 会导致制冷剂流动不畅或冰堵 现象，需及时更换或维修。
储液干燥器的性能测试通常包 括压力和流量测试。
解决方案
检查并修复电气线路和控制面板，更换损坏的传感器等。
05
汽车空调制冷系统维护与保养
定期维护与保养的重要性
1 2 3
延长使用寿命
定期对汽车空调制冷系统进行维护和保养，可以 确保各部件的正常运转，从而延长整个系统的使 用寿命。
提高制冷效果
通过定期清洗和检查，可以去除制冷系统内的杂 质和污垢，提高制冷效果，使车内温度快速达到 舒适范围。
详细描述
压缩机卡死、轴承损坏、 电磁离合器故障等都可能 导致压缩机无法正常工作。
解决方案
检查并更换损坏的轴承和 电磁离合器，修复卡死问 题等。
其他常见故障及排除方法
总结词
除了以上三种常见故障外，汽车空调制冷系统还可能遇到其他一 些问题，如电气故障、控制面板失灵等。
详细描述
电气线路接触不良、传感器故障、控制面板损坏等都可能导致空 调无法正常工作。
检查冷凝器和蒸发器的外观是 否有损坏或堵塞，如有需要则 进行清洗或更换。
检查压缩机和膨胀阀
检查压缩机和膨胀阀的工作是 否正常，如有问题则需要进行
维修或更换。
03
汽车空调制冷系统主要部件检修
压缩机检修
01
02
03
04
压缩机是汽车空调制冷系统中 的核心部件，负责压缩制冷剂 ，使其在系统中循环流动。
