人教版九年级全一册物理专题复习：电流、电压计算 专项练习题(含答案)
人教版九年级全一册物理专题复习：电流、电压计算专项练习题
1.在如图所示电路中，通过L1的电流为2A，通过L2的电流为3A，通过L3的电流为4A，则电流表A1、A2、A3示数分别是多大？
2.现有一个串联电池组，一个开关，两个小灯泡，两块电流表。
（1）请完成下面的实物图（下图甲），要求：两灯并联，开关控制两个灯泡，电流表A1测干路电流，电流表A2测电灯泡L2的电流。
（2）某同学实验时发现两块电流表的指针位置都如下图乙所示，请问：流过电灯L1和L2的电流各是多少？（计算要有过程，否则不计分）
3.如图所示电路中，闭合开关S后，灯L1、L2、L3正常发光，电流表A1、A2、A3的示数分别为1A、0.7A、0.5A，求通过灯L1、L2和L3的电流分别是多少？
4.如图是一个实验用玻璃箱中的电路图。
进行实验时，有时需要L1和L2同时发光，L3不发光；有时需要L2和L3同时发光，L1不发光。
求：（1）只闭合S1，A1表示数为0.36A，则A2表示数为多少？
（2）当L2和L3同时发光，L1不发光时，A1表示数为1.5A，A2表示数0.6A，则A3表示数为多少？
5.在图甲所示的电路中，当闭合某些开关时，小灯泡L1、L2形成并联电路，此时电流表A1和A2的指针都指在图乙所示的位置。
求：
（1）三个开关分别处于什么状态？（填“闭合”或“断开”）
（2）电流表A1和A2的示数分别是多少？
（3）小灯泡L1的电流是多少？
6.认真观察图，分析并解答下面的问题：
（1）当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？
（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？
7.从A、B两题中任选一题作答
A．在图1所示的电路中，电源电压不变，只闭合开关S1时，电流表A1的示数为0.3A；只闭合开关S2时，电流表A的示数为0.5A．当开关S1、S2都闭合时，计算三个电流表的示数
B．在图2所示的电路中，电流表为实验室用的双量程电流表，当只闭合开关S1时，电流表A偏转超过量程的一半，示数为0.4A；当只闭合开关S2时，电流表A偏转了量程的5/6，请你解答：。
第十五章 电流和电路 单元练习 (含答案)人教版物理九年级全一册
第十五章电流和电路思维导图练习题一、选择题1．在图所示的电路中，闭合开关后两盏灯都能发光的是（）A． B． C． D．2．如图所示，甲是一根被毛皮摩擦过的带负电的橡胶棒，无风条件下，气球向甲靠近但未与之接触。
再用一根没有摩擦过的橡胶棒乙把甲和气球连接起来，如图所示，以下说法正确的是（）A．甲在与毛皮摩擦过程中得到了电子B．由图可以判断：气球一定带正电C．由图可知：甲与毛皮摩擦后，产生了更多的负电荷从而带电D．图中，甲有一部分电荷可以通过乙从甲移动到气球，使电荷发生转移3．在下面图中，能直接测量通过灯L1电流的电路是（）A． B． C． D．4．取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒与A接触，使 A 带电， B不带电，用带绝缘柄的金属棒将A和B上的金属球连接起来后如图所示，则（）A．B 中的正电荷通过金属棒流向A， A 的金属箔张角变小B．A 中的负电荷通过金属棒流向B， B 的金属箔张角变大C．A中的负电荷通过金属棒流向B， B中的正电荷通过金属棒流向AD．B 中的负电荷通过金属棒流向A， B 的金属箔张角变大5．如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（）A． B． C． D．6．如图所示是某款感应式垃圾桶，其工作原理是：启动开关S1闭合后，垃圾桶才能正常使用，同时指示灯L亮起，感应开关S2自动闭合，动力装置工作，垃圾桶盖缓缓打开，然后感应开关S2自动断开。
在下列四个电路中，符合要求的是（）A．B．C．D．7．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭8．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则通过灯泡L1和L2中的电流分别为（）A．1.2A 0.24A B．0.96A 0.24AC．0.24A 1.2A D．0.24A 0.96A二、填空题9．N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm的颗粒物，这是因为在生产过程中通过处理，使熔喷布得到大量电子而带（选填“正”或“负”）电，因此具有的性质，起到很好的过滤作用。
人教版九年级物理全一册《15.2电流和电路》同步练习题(有答案)
人教版九年级物理全一册《15.2电流和电路》同步练习题(有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列关于电源和用电器说法正确的是A．所有电源都由化学能转换为电能B．电源工作时是将其它形式的转化为电能的装置C．电池充电时，化学能转化为电能D．用电器是产生电能的装置2．下列电路连接正确的是（）A．B．C．D．3．下列图的四个电路中，与实物图相对应的是（）A．B．C．D．4．中国力争在2030年前实现“碳达峰”。
为了践行绿色低碳发展，我市推行纯电动汽车（如图）。
汽车蓄电池充电过程中（）A．主要是机械能转化为电能B．主要是电能转化为化学能C．作为电源在使用D．化学能转化为电能和内能5．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，验电器的两片金属箔张开，下面说法正确的是（）A．摩擦过程中橡胶棒失去电子带正电荷B．摩擦过程中创造了新的电荷C．接触过程中金属箔上的电子转移到了橡胶棒D．金属箔张开的原因是同种电荷相互排斥6．如图所示甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来时，下列说法正确的是（）A．电流方向是从乙到甲，自由电子运动方向是从乙到甲B．电流方向是从甲到乙，自由电子运动方向是从乙到甲C．甲金属箔会张开，乙金属箔会闭合D．甲金属箔会张开，乙金属箔不会闭合7．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
则A、B连接起来的瞬间（）A．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引B．正电荷由B转移到AC．金属杆中的瞬时电流方向是由A到BD．验电器A的张角变小是由于金属箔上电荷量减小8．下列关于电学知识的说法，正确的是A．只有正电荷定向移动才能形成电流B．毛皮与橡胶棒摩擦的过程中，橡胶棒带负电，说明毛皮失去了电子C．验电器的工作原理是：异种电荷相互吸引D．在金属导体中，电流的方向就是自由电子定向移动的方向9．在图所示的电路中，闭合开关后两盏灯都可能发光的是（）A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合10．在如图所示的几种电路中，小灯泡能发光的是（）A．①①B．①①C．①①D．①①二、填空题11．如图是门磁防盗报警器，睡觉前装好电路，当盗贼开门时报警器发出警报．如图的报警器，左侧门框上固定一个磁铁，右侧报警装置对应处有一个干簧管．门关紧时，磁铁吸引干簧管，这时报警器内部的电路处于（填通路、断路）状态．12．如图是发光二极管的示意图。
人教版九年级全一册物理第十五章 电流和电路 专项练习题(含答案解析)
第 1 页 共 18 页人教版九年级全一册物理第十五章 电流和电路 专项练习题一、单选题1．（2022·广东云浮·九年级期末）在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示．下列判断正确的是（）A ．两球一定带同种电荷B ．两球可能带异种电荷C ．两球可能一个带电，一个不带电D ．两球均只受两个力2．（2022·广东惠州·九年级期末）如图所示的“吸引现象”由静电引起的是（ ）A ．磁铁吸引硬币B ．压紧的铅块互相吸引C ．摩擦后的气球吸引头发D ．吸盘吸在墙壁上3．（2022·广东佛山·九年级期末）下列材料可用来制作避雷针的是（ ）A ．铜B ．橡胶C ．玻璃D ．陶瓷4．（2022·广东揭阳·九年级期末）据央视“智力快车”节目介绍，蜜蜂飞行与空气摩擦会产生静电，有爱好者发现蜜蜂在飞行中可以吸引带正电的花粉，针对以上信息，下列说法正确的是（ ）A ．蜜蜂与空气摩擦一定获得电子B ．蜜蜂与空气摩擦一定失去电子C ．蜜蜂与空气摩擦，空气不会带电D ．蜜蜂与空气摩擦创造了电荷5．（2022·广东广州·九年级期末）有一款“空调扇”既能送常温风，又能送凉风。
小明了解到其内部有两个电动机，其中电动机1M ，驱动扇叶送风，2M 驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有第 2 页 共 18 页水循环而不送风。
小明设计的电路图，符合要求的是( )A ．B ．C ．D ．6．（2022·广东东莞·九年级期末）小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L 1亮，灯L 2不亮，电流表和电压表均有示数。
则故障原因可能是（ ）A ．L 1断路B ．L 1短路C ．L 2断路D ．L 2短路7．（2022·广东湛江·九年级期末）某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示，下列说法正确的是（ ）A ．丝绸与玻璃棒摩擦过程中，丝绸由于失去电子带正电B ．丝绸与玻璃棒摩擦过程中创造出了新电荷C ．金属箔片张开的瞬间，玻璃棒上的正电荷移动到金属箔上D ．金属箔片张开的瞬间，产生的电流方向是从玻璃棒流向金属箔8．（2022·广东潮州·九年级期末）“快递100米”智能快递柜是针对电子商务和快递行业开发的一套速运自助服务系统，它通过手机扫码使开关S 1闭合，也可通过输入密码使开关S 2闭合，启动柜门（电动机）完成取件。

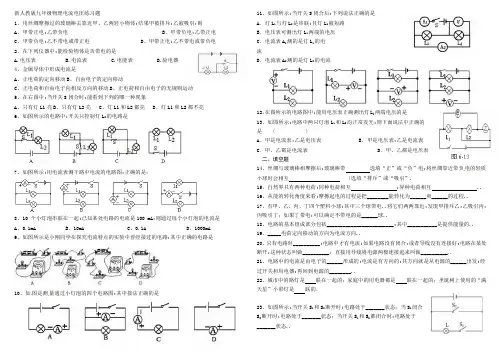

新人教版九年级物理电流电压练习题
新人教版九年级物理电流电压练习题1、用丝绸摩擦过的玻璃棒去靠近甲、乙两轻小物体;结果甲被排斥;乙被吸引;则A、甲带正电;乙带负电B、甲带负电;乙带正电C、甲带负电;乙不带电或带正电D、甲带正电;乙不带电或带负电2、在下列仪器中;能检验物体是否带电的是A.电压表B.电流表C.电能表D.验电器4、金属导体中形成电流是A、正电荷的定向移动B、自由电子的定向移动C、正电荷和自由电子向相反方向的移动D、正电荷和自由电子的无规则运动5、在右图中;当开关S闭合时;能看到下列的哪一种现象A、只有灯L1亮B、只有灯L2亮C、灯L1和L2都亮D、灯L1和L2都不亮6、如图所示的电路中;开关只控制灯L2的电路是7、如图所示;用电流表测干路中电流的电路图;正确的是：8、10 个小灯泡串联在一起;已知某处电路的电流是100 mA;则通过每个小灯泡的电流是A、0.1mAB、10mAC、0.1AD、1000mA9、如图所示是小刚同学在探究电流特点的实验中曾经接过的电路;其中正确的电路是10、如图是测量通过小灯泡的四个电路图;其中接法正确的是11、如图所示;当开关S闭合后;下列说法正确的是A．灯L1与灯L2是串联;且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流12、在图所示的电路图中;能用电压表正确测出灯L l两端电压的是13、如图所示;电路中两只灯泡L1和L2均正常发光;则下面说法中正确的是〔〕A．甲是电流表;乙是电压表B．甲是电压表;乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表二、填空题14、丝绸与玻璃棒相摩擦后;玻璃棒带选填“正”或“负”电;将丝绸靠近带负电的轻质小球时会相互〔选填“排斥”或“吸引”.15、自然界只有两种电荷;同种电荷相互;异种电荷相互..16、从能的转化角度来看;摩擦起电的过程是把________能转化为______和______的过程..17、有甲、乙、丙、丁四个塑料小球;其中三个球带电..将它们两两靠近;发现甲排斥乙;乙吸引丙;丙吸引丁；如果丁带电;可以确定不带电的是______球..18、电路的基本组成部分包括_________________________;其中___________是提供能量的..19、_____电荷定向移动的方向为电流方向..20、只有电路时__________;电路中才有电流;如果电路没有闭合;或者导线没有连接好;电路在某处断开;这种状态叫做__________；直接用导线将电源两极连接起来叫做__________..21、电路中的电流是由电子的______形成的;电流是有方向的;其方向就是从电源的______出发;经过开关和用电器;再回到电源的________..22、城市中的路灯是联在一起的；家庭中的用电器都是联在一起的；圣诞树上使用的“满天星”小彩灯是联的．23、如图所示;当开关S1和S2断开时;电路处于_______状态；当S1闭合S2断开时;电路处于_______状态；当开关S1和S2都闭合时;电路处于_______状态..24、如图所示电路中1若使L1、L2串联;则应闭合________;断开______；2若使L1、L2并联;则应闭合________;断开______；3如果只闭合S1而断开S2、S3;则灯______亮；4同时闭合开关______和______是不允许的..25、如图a所示;当开关S闭合时;两只电流表的示数分别由b、c两图读得;则电灯L1中的电流是______ A;电灯L2中的电流是______ A;干路电流是______ A..26、一节电池的电压是伏特;家庭照明电路的电压是伏特..只有低于伏特的电压对人身才是安全的..27、我们家庭中的电视机正常工作的电压为V;它与家中其它用电器是__________连接的..28、电压表的使用规则是：1电压表要__________联在电路中..2连接电压表时;必须使电流从__________接线柱流入电压表..3被测电压不能超过电压表的__________..三、作图题29、图8所示的左侧为某一电路;要求在右侧的虚线方框内画出相应的电路图.. 30、根据电路图;连接实物电路图．31、将图6-1-13中的元件用笔画线连接起来;要求两节干电池串联;电灯L1与L2串联;电压表V1测L1两端的电压;V2测L2两端的电压..参考答案一、选择题1、D2、D3、D4、B5、A6、C7、B8、C9、D10、C11、BD12、D13、A二、填空题14、正排斥15、排斥吸引16、机械；电能；内能..17、丙18、电源、用电器、导线、电键;电源..19、正20、思路解析：只有连通的电路中才会有电流通过;电路中有断开的状态叫做断路;直接用导线连接电源两极的状态叫做短路..短路是一种危险的电路连接状态;容易烧毁电源;甚至引起火灾..答案：闭合断路短路21、定向移动正极负极22、解：1城市中的路灯和家庭中的用电器;都可以单独工作;并且互不影响;因此城市中的路灯和家庭中的用电器是并联的；2串联电路的总电压等于各用电器电压之和．由于小彩灯的工作电压很小;所以只能将它们串联接在家庭电路中．故答案为：并；并；串．23、断路通路短路思路解析：断路是从电源的正极到负极;在某处断开的电路；通路是从电源的正极到负极;处处连通的电路；短路是不经过用电器的电路..24、1S2 S1、S32S1、S3 S23L24S2 S325、26、1.5；220；3627、试题分析：我国家庭使用交流电源电压标准为220V;家用电器正常工作电压通常为220V;电视机与其他电器即可单独工作又可同时工作;互不影响;采用并联方式连接..考点：我国家庭用电电压标准;用电器连接方式;物理知识与生活的联系..28、解析：准确理解电压表的使用规则..1电压表要并联在电路中;如果跟其他用电器串联;会造成该用电器不能正常工作..2若接线柱接反了;指针会向左摆动;无法读数;也可能造成电表损坏..3若电路两端电压超过电压表的量程;电压表会被烧坏..答案：1并 2正 3量程三、作图题29、30、试题分析：根据电路图连接实物图时;可以根据电流流向法进行连接;先从电源的正极出发依次串联电路元件最多的支路;再把并联的部分串联到相应的位置即可..即先从正极出发依次串联灯泡L2、开关S1、开关S2回到负极;把灯泡L1的左端与灯泡L2的左端相连、灯泡L1的右端和开关S1的右端相连即可．考点：实物的电路连接31、解析：把实物当作符号;依据题目要求;用曲线代替导线;把电池、开关、灯泡依次连接起来;最后;根据电压表的测量要求;分别跟两灯并联..连线时;接线点必须在接线柱上;导线不能交叉..答案：如图所示。
人教版九年级物理全一册《15.2电流和电路》同步练习题(有答案)
人教版九年级物理全一册《15.2电流和电路》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．图为酒店房间的取电装置，房卡插入后，整个房间才“通电”，房卡相当于电路的（）A．电源B．总开关C．用电器D．电表2．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。
下列说法不正确的是()A．用丝绸摩擦过的玻璃棒带正电B．验电器金属籍片张开，说明金属箔片带了同种电荷C．用金属棒把A和B连接起来后，验电器B带负电D．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端3．在国际单位制中，时间的基本单位是（）A．m B．s C．A D．kg4．关于电流下列说法中，正确的是A．电荷的移动形成电流，通过导体的电荷越多，电流越大B．只有正电荷的定向移动才能形成电流C．电流方向就是电荷定向移动的方向D．用丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，产生的瞬间电流的方向是从玻璃棒到金属球5．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
则A、B连接起来的瞬间（）A．验电器B的金属箔能够张开是因为带上了异种电荷B．正电荷由B转移到AC．金属杆中的电流方向是由B到AD．金属杆中的电流方向是由A到B6．石烯是目前世上最薄、最坚硬的纳米材料，它具有着高熔点、良好导电性和导热性等特点，而且它几乎是完全透明的。
如果和其他材料混合，石墨烯还可用于制造更耐热、更结实的电导体，从而使新材料更薄、更轻、更富有弹性。
石墨烯材料不适合做下列哪种物体（）A．保温杯B．输电线C．防弹衣D．触摸屏7．电路中形成电流的条件是A．电路中有电源B．电路中有电源和用电器C．电路中有电源并形成通路D．导体中有自由电子8．下列说法中，正确的是（）A．电荷的移动形成电流B．将两只相同的气球在头发上摩擦后，两气球会带同种电荷相互排斥C．用丝绸摩擦过的玻璃棒带负电D．毛皮和橡胶棒摩擦的过程中创造了电子9．下列说法不正确的是（）A．电荷的定向移动就形成了电流B．绝对不导电的物体是绝缘体C．当直流电源对用电器供电时，电流的方向是从电源的正极经用电器流向电源的负极D．摩擦起电的实质是电子的转移10．在下列器件中，全部为用电器的是（）A．电铃、电池组、白炽灯B．日光灯、电风扇、电视机C．洗衣机、收录机、开关D．电源插座、电线、空调器二、填空题11．（1）如图1甲所示，图甲中木块的长度为cm，天平平衡时，放在天平右盘中的砝码和游码的位置如图1乙所示g；图1丙中的体温计示数是℃。
人教版物理九年级全一册电学综合计算专题训练 (含答案)
电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。
求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。
2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。
如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。
某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。
4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。
求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。
热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。
人教版九年级物理全一册《15.2电流和电路》同步练习题(附答案)
人教版九年级物理全一册《15.2电流和电路》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．杭州亚运会期间公园里的椅子上有一块太阳能面板，它能用来给手机充电，则太阳能充电器工作过程中能量转化是（）A．太阳能转化电能B．太阳能转化内能C．电能转化太阳能D．太阳能转化化学能2．下列说法中正确的是（）A．电荷的移动形成电流B．规定正电荷定向移动的方向为电流方向C．金属导体中自由电子移动的方向与电流方向相同D．负电荷定向移动的方向规定为电流的方向3．下列关于电路图的说法正确的是()A．含有电源的符号的图就是电路图B．用开关和电源连接的图是电路图C．含有用电器的图是电路图D．用电路元件符号表示电路元件实物连接的图,叫做电路图4．如图所示，一根实验室中常用的橡胶棒与毛皮摩擦后，橡胶棒所带的电荷量约为10-7库仑，然后立即将该橡胶棒接触验电器的金属球，金属箔片张开。
下列说法正确的是（）A．橡胶棒、金属球、金属杆、金属薄等均为导体B．橡胶棒与毛皮摩擦后，毛皮所带的电荷为负电荷C．发生电荷转移的瞬间，电流的方向为从金属箔到橡胶棒D．金属箔张开的角度最大时，金属箔所带的电荷量达到107库仑5．教师在备课时为各教研组沟通问题方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都能使对方铃声发声，图中设计合理的是A．B．C．D．6．在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（）．A．电流太大，会损坏电源B．电流太大，会损坏用电器C．电流太小，用电器不能工作D．电流太大，会损坏电源和用电器7．将摩擦后带正电的泡沫餐盘放在桌面，将几个不带电的泡沫小球放在餐盘上使小球带电，会看到小球上下跳动，如图所示。
则下列分析正确的是（）A．餐盘带正电是因为得到了电子B．小球与餐盘接触瞬间，电流方向是从小球到餐盘C．小球由于与餐盘带有同种电荷，相互排斥而向上运动D．摩擦后的餐盘发热是通过热传递的方式改变了内能8．如图是加油站里常见的“除电器”，人提油枪加油前，可用手触摸金属球清除身体上的静电（）A．人体带的电荷是摩擦过程中创造出来的B．人戴着橡胶手套触摸金属球也能“除电”C．“静电”消除后，人体的电荷就会全部消失D．若人带正电，“除电”时，电流方向是从人体流向金属球9．如图所示，开关S闭合时，小灯泡L1、L2都不亮．用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。
初三物理中考复习电流电压电阻计算题训练含答案
初三物理中考复习电流电压电阻计算题训练含答案1.在电路中，当开关S闭合时，灯L1和L2两端的电压分别为8V-3.8V=4.2V和3.8V。
2.在电路中，根据欧姆定律，R1支路的电流为0.6A，R2支路的电流为0.3A，因此总电流为0.9A。
根据基尔霍夫定律，电源电压为U=I(R1+R2)=0.9A×(5Ω+10Ω)=13.5V。
R1支路的电流为0.6A。
3.在电路中，根据基尔霍夫定律，通过L1的电流等于通过L2的电流。
根据电流表的示数，通过A的电流为0.5A，通过B的电流为0.2A，因此通过L1的电流为0.5A-0.2A=0.3A。
4.在电路中，根据基尔霍夫定律，总电流等于I1+I2.因此I1=1.2A-0.9A=0.3A，I2=0.9A。
5.在电路中，根据基尔霍夫定律，通过L1的电流等于通过L2的电流。
根据电流表的示数，通过A的电流为0.5A，通过B的电流为0.3A，因此通过L1的电流为0.5A-0.3A=0.2A，通过L2的电流为0.3A。
6.在电路中，根据欧姆定律，电路中的总电阻为R=U/I=6V/2.5V=2.4Ω。
根据电路中的并联电路原理，小灯泡L2两端的电压等于电源电压，即6V。
7.在电路中，根据电阻定律，小灯泡的电阻为R=U/I=6V/6W=1Ω。
当电流表的示数为0.7A时，小灯泡的电功率为P=UI=0.7A×6V=4.2W。
8.在电路中，根据基尔霍夫定律，电源两端的电压为U=I1R1+I2R2=0.6A×10Ω+0.9A×(10Ω+R2)，R2=5Ω。
电源两端的电压为U=9V。
9.在电路中，根据欧姆定律，电路中的总电阻为R=U/I=6V/0.2A=30Ω。
根据电路中的并联电路原理，电压表的阻值为R=U/I=6V/0.5A=12Ω。
10.在电路中，根据欧姆定律，R1和R2并联的总电阻为R=R1R2/(R1+R2)=3Ω。
根据基尔霍夫定律，电源电压为U=IR=0.2A×3Ω=0.6V，通过R1的电流为I=U/R1=0.6V/10Ω=0.06A。
人教版九年级全一册物理专题复习：电流、电压计算 专项练习题(含答案)
人教版九年级全一册物理专题复习：电流、电压计算专项练习题1.在如图所示电路中，通过L1的电流为2A，通过L2的电流为3A，通过L3的电流为4A，则电流表A1、A2、A3示数分别是多大？2.现有一个串联电池组，一个开关，两个小灯泡，两块电流表。
（1）请完成下面的实物图（下图甲），要求：两灯并联，开关控制两个灯泡，电流表A1测干路电流，电流表A2测电灯泡L2的电流。
（2）某同学实验时发现两块电流表的指针位置都如下图乙所示，请问：流过电灯L1和L2的电流各是多少？（计算要有过程，否则不计分）3.如图所示电路中，闭合开关S后，灯L1、L2、L3正常发光，电流表A1、A2、A3的示数分别为1A、0.7A、0.5A，求通过灯L1、L2和L3的电流分别是多少？4.如图是一个实验用玻璃箱中的电路图。
进行实验时，有时需要L1和L2同时发光，L3不发光；有时需要L2和L3同时发光，L1不发光。
求：（1）只闭合S1，A1表示数为0.36A，则A2表示数为多少？（2）当L2和L3同时发光，L1不发光时，A1表示数为1.5A，A2表示数0.6A，则A3表示数为多少？5.在图甲所示的电路中，当闭合某些开关时，小灯泡L1、L2形成并联电路，此时电流表A1和A2的指针都指在图乙所示的位置。
求：（1）三个开关分别处于什么状态？（填“闭合”或“断开”）（2）电流表A1和A2的示数分别是多少？（3）小灯泡L1的电流是多少？6.认真观察图，分析并解答下面的问题：（1）当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？7.从A、B两题中任选一题作答A．在图1所示的电路中，电源电压不变，只闭合开关S1时，电流表A1的示数为0.3A；只闭合开关S2时，电流表A的示数为0.5A．当开关S1、S2都闭合时，计算三个电流表的示数B．在图2所示的电路中，电流表为实验室用的双量程电流表，当只闭合开关S1时，电流表A偏转超过量程的一半，示数为0.4A；当只闭合开关S2时，电流表A偏转了量程的5/6，请你解答：（1）通过计算说明开关S1、S2能否同时闭合？（2）要测出S1、S2同时闭合时干路中的电流，应如何改接原电路？（3）电路改接后，若先闭合开关S1、再闭合开关S2，电流表A的示数将如何变化？8.如图甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“-”、“15”，请回答：（1）电源电压，L1、L2两端的电压各是多少？（2）通过L1、L2的电流为多大？（3）若A2、V两电表位置互换，则L1、L2亮暗情况，及判断电压表有无示数，若无说明理由；若有，电压表示数为多大？（以上答案均需要说明理由）9.如图甲所示电路，V1，V2是两只相同的电压表。
人教版九年级物理全一册第15章电流和电路习题(含答案)
2022秋人教版物理九年级上册第15章电流和电路习题选有参考答案一、选择题。
1、用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可判定A．小球一定带正电B．小球一定不带电（）C．小球一定带负电D．小球可能带负电，也可能不带电2、塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池．关于手电筒的电路，下列说法正确的是（）A．灯泡发光时，电能转化为化学能B．干电池为电源，按键为电路开关C．金属弹簧为绝缘体，不属于电路的一部分D．灯泡发光时，灯丝中的电流是由正电荷定向移动形成的3、带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行，下列电路设计符合要求的是( )A BC D4、一同学使用电流表测电流时，若估计被测电流约为0.8 A，该同学应选用下列哪组接线柱接入电路( )A．“－”和“0.6”B．“－”和“3”C．“0.6”和“3”D．以上三组都可以5、两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流A．亮的电流大B．暗的电流大C．两者电流相同D．无法比较6、被丝绸摩擦过的玻璃棒带上正电荷，这是因为（）A．有电子发生了转移B．有原子核发生了转移C．摩擦创造了正电荷D．摩擦创造了负电荷7、下列不属于电器的是（）A．节能灯B．电熨斗C．电热水壶D．电池8、破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。
某品牌破壁机(如图所示)设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，下列电路图符合上述要求的是( )9、某同学使用电流表时，估计待测电路中的电流应选用0～0.6 A的量程，但他误用0～3 A的量程来测量．这样做的结果是( )A．指针摆动角度大，会损坏电流表B．指针摆动角度小，会损坏电流表C．指针摆动角度小，读数比较准确D．指针摆动角度小，读数不够准确10、将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流A．I1＞I2＞I3B．I1=I2=I3C．I1＜I2＜I3D．无法判断11、四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（）A．A球与C球一定带有异种电荷C．B球可能带电，也可能不带电B．B球与D球一定带有同种电荷D．D球可能带电，也可能不带电12、如图所示的四个电路图中，各元器件均完好，各开关都闭合后，仅有一只灯泡能发光的是（）A．B．C．D．13、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是( )A．L1不亮，L2亮B．L1和L2都亮C．L2不亮，L1亮D．L1和L2都不亮14、某同学利用如图所示电路测量电路电流．闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度．产生这种现象的原因可能是( )A．小灯泡被短接B．小灯泡发生断路C．电流表使用的量程小了D．电流表的接线柱接反了15、把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4 A，那么通过较亮电灯的电流将A．大于0.4 A B．小于0.4 A C．等于0.4 A D．无法确定二、填空题。
