简述
我公司自主开发US8050型控制器是为专为低压无功率补偿成套装置配套使用。
可用于220V/380V/660V系统，具备毫秒级迅速响应，分补共补综合控制，可与接触器，复合开关，电子开关等各种开关接口，以满足您各种现场需求。
控制器采用先进智能控制技术，具备良好控制精度和可靠性。
还可与后台联接进行远程实时监控，以便对线路运营数据进行分析。
此控制器控制物理量为功率因数，并且兼顾无功功率，保证线路系统稳定、无振荡投切现象浮现。
能充分发挥补偿电容作用，使补偿装置效果达到最佳状态，为顾客提高供电质量，节约电费支出。
二技术指标
1、产品规范引用原则
JB/T9663－1999 低压无功功率自动补偿控制器
DL/T597-1996 低压无功补偿控制器订货技术条件
2、使用条件
环境温度：-20～70℃；
相对湿度：40℃时20%～90%；
大气压力：79、5～106、0KPa（海拔2500m及如下）；工作电压：AC 220V
采样电压：AC 220V/380/660V±20%
采样电流：0-6A
工作频率：50Hz±5
通信方式：RS485
3、采样精度
电压：0、5级
电流：0、5级
无功功率：1级
功率因数：1级
4、控制参数
输出回路：最大12路
控制输出：无源触点或DC12V
补偿方式：分补共补任意组合，动补静补可选
5、安装方式
嵌入式外型:144乘144乘100mm(长宽深)
开孔尺寸：138乘138mm
三面板及功能阐明
1、液晶显示阐明
液晶用于显示三相电压、电流、有功、无功、功率因数,谐波数据，定值等。

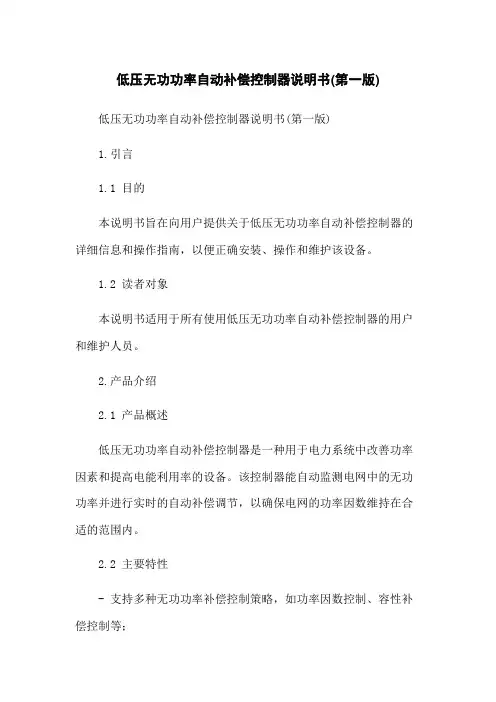

低压无功功率自动补偿控制器说明书(第一版)
低压无功功率自动补偿控制器说明书(第一版) 低压无功功率自动补偿控制器说明书(第一版)1.引言1.1 目的本说明书旨在向用户提供关于低压无功功率自动补偿控制器的详细信息和操作指南，以便正确安装、操作和维护该设备。
1.2 读者对象本说明书适用于所有使用低压无功功率自动补偿控制器的用户和维护人员。
2.产品介绍2.1 产品概述低压无功功率自动补偿控制器是一种用于电力系统中改善功率因素和提高电能利用率的设备。
该控制器能自动监测电网中的无功功率并进行实时的自动补偿调节，以确保电网的功率因数维持在合适的范围内。
2.2 主要特性- 支持多种无功功率补偿控制策略，如功率因数控制、容性补偿控制等；- 具备高精度的电能计量功能；- 支持通信接口，可与其他智能设备进行联动或远程监控；- 具备完备的保护功能，如过电流、过压、短路等保护；- 显示界面简洁直观，操作方便。
3.安装与连接3.1 安装环境要求为确保低压无功功率自动补偿控制器的正常工作，应满足以下环境要求：- 温度范围：-10℃至50℃；- 相对湿度：不超过90%（非凝结状态）；- 空气质量：无腐蚀性气体。
3.2 接线与连接请按照以下步骤进行接线与连接：1.打开控制器的接线盒，并仔细检查电气元件及接线端子的状态；2.根据设备的电气原理图，将电源线、电流传感器、电压传感器等连接至相应的接线端子；3.固定好所有接线，并检查接线是否牢固可靠；4.接通电源，进行线路测试，并确认控制器是否正常工作。
4.操作与设置4.1 控制器启动与关闭4.1.1 启动流程1.接通控制器的电源；2.若控制器具备人机界面，根据显示屏上的提示操作启动过程；3.若控制器无人机界面，根据说明书中的指示调节相应的参数并接通电源。
4.1.2 关闭流程1.停止控制器的运行；2.切断控制器的电源。
4.2 参数设置4.2.1 功率因数设定根据实际需求，设定控制器应维持的功率因数值。
可根据系统的负载情况，进行调整以达到最佳计算效果。
低压无功补偿技术规格书
低压无功补偿技术规格书集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-低压自动无功补偿装置技术要求1、总则1.1、本技术规范书适用于变电所内配置的RNT低压动态无功功率补偿装置，它提出了该动态无功功率补偿装置本体及附属设备的功能设计、结构、性能、调试和试验等方面的技术要求。
1.2本技术规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方须提供一套满足本技术规格书和相关标准规范要求的高质量产品及其相应服务，以保证的安全可靠运行。
1.3、供方须执行现行国家标准和电力行业标准。
有矛盾时，按技术要求较高的标准执行。
主要的标准如下：GB/T15576-2008《低压成套无功功率补偿装置》GB50227-95《并联电容器成套装置设计规范》JB5346-1998《串联电抗器》GB191《包装贮运标准》GB11032-2000《交流无间隙金属氧化锌避雷器》GB/T2681-1981《电工成套装置中的导体颜色》GB/T2682-1981《电工成套装置中的指示灯和按钮的颜色》GB1028《电流互感器》GB10229《电抗器》DL/T620-1997《装置过电压保护和绝缘配合》GB4208-93《外壳防护等级》（IP代码）GB/T14549-93《电能质量-公用电网谐波》另外，尚应符合本技术规格书规定的技术要求和买方的要求。
1.4、未尽事宜，供需双方协商确定。
2、设备环境条件2.1、周围空气温度最高气温：38.4℃最低气温：-29.3℃年平均气温：6.8~10.6℃2.2、海拔高度：不大于1500米2.3、地震烈度：6度区，动峰值加速度：0.05g2.4、安装地点：户内3、电容补偿柜技术参数1）额定电压：400V额定绝缘电压：AC660V1min额定工频耐受电压：2500V冲击耐压：8kV2）主母线：TMYPE母线：TMY3）系统容量与无功补偿设备等应达到设计要求；4）外形尺寸：具体见附图5）无功功率补偿全部采用动态补偿方式：采用380V电压等级下的动态电容无功补偿柜，补偿容量具体见附表。
HTWD-12D低压无功补偿控制器说明书
HTWD型无功补偿控制器使用说明书目录一．概述1.描述 (2)2.选型 (2)3.技术参数 (3)4.显示与按键 (3)5.安装 (4)二．HTWD基本型1.接线图 (5)2.操作方式 (6)3.参数设置 (7)4.试验状态 (9)三．HTWDA谐波型1.接线图 (9)2.操作方式 (9)3.参数设置 (10)4.试验状态 (10)四．HTWD-B通讯型1.接线图 (11)2.操作方式 (11)3.参数设置 (11)4.试验状态 (12)5.MODBUS协议 (12)五．常见故障处理 (15)一．概述1、描述关于本说明书本说明书旨在指导用户进行HTWD系列低压无功补偿控制器的安装和操作。
在使用该产品之前，请认真阅读本说明书，并予以妥善保管。
控制器只有在正确地设置了参数后，才能正确可靠地使用。
安全性1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。
2）确保该控制器的工作电压在AC380V±20%、50HZ±10%范围内。
3）不要随意打开控制器的外壳，以防触电。
4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。
使用条件1）环境温度：-25℃至+65℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃2、选型型号命名：HTWD □—□□输出方式：J继电器D直流电平输出路数：可设功能代码：空：基本型A：谐波型B：通讯型：三相补偿型HT：无功补偿控制器3、技术参数执行标准：电力工业行业标准《 DL / T 597—1996 》，本产品已通过国家继电器质量监督检验中心的检测，具有该机构颁发的型式试验报告，编号:No JW061162。
可到国家继电器质量监督检验中心网上查询，官方网站：基本参数工作电压：AC 380V±20％50Hz ± 10%（可根据用户要求提供220V电压）取样电压：AC 380V±20％50Hz ± 10%（可根据用户要求提供220V电压）取样电流：AC 0~5A本机功耗：≤12V A测量灵敏度：100mA测量精度：电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级无功功率：1.0级频率：0.1级外形尺寸：144⨯144⨯110mm安装开孔尺寸：138⨯138mm技术特点1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。
智能低压无功补偿控制器使用说明书
目录一.产品概述 (1)二.功能特点 (1)三.使用环境 (2)四.技术参数 (2)五.安装与接线 (2)六.操作与运行 (5)七.系统调试 (12)八.常见现象分析 (14)九.售后服务 (15)一.产品概述智能无功补偿控制器（以下简称控制器）是本公司在吸收了国内外多个无功自动补偿控制器技术的基础上研发出来的新一代产品，款式新，功能全，安装使用灵活，全中文液晶菜单，操作方便。
控制器具有RS-485通讯接口，与本公司生产的智能低压电力电容器配套使用，接线简洁，运行可靠。
二.功能特点1．参数设置功能1）过压值、欠压值、欠流值等保护定值的设置；2）延时时间、投入、切除门限等投切限值的设置；3）取样电流互感器变比的设置。
2．测量功能1）取样互感器极性自动判别，接入时无需考虑极性要求；2）配电电压、电流、功率因数、有功功率、无功功率测量。
3．控制功能1）自动、手动控制电容器的投切。
自动控制时，根据受控物理量-无功功率进行投切；2）容量相同的电容器按循坏投切方式工作，容量不同的电容器按无功缺额进行编码投切；3）最多可同时控制32台智能低压电力电容器。
4．保护功能配电系统过电压保护、过电压闭锁、欠电压保护、欠流保护、缺相保护。
5．信号功能1）各台电容器投运、退运状态信号显示，各台电容器容量信号显示，各台电容器温度信号显示；2）配电参数越限信号（过压、欠压等）显示；3）控制器本身或电容器故障显示。
三. 使用环境工作温度： -20℃-60℃ 相对湿度： ≤90%（20℃） 大气压力： 79.5-106.5kpa 海拔高度： ≤3000m无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在。
四. 技术参数额定电压： 交流50Hz ，380V ±20% 电流取样： ≤5A 额定频率： 50Hz ±5% 净重：约0.8kg五. 安装与接线1．安装在屏柜上开113*113mm 的方孔，将本产品从屏前推入方孔内，把配给的紧固件插入安装槽中，上紧即可固定在屏上。
低压无功补偿控制器说明书
低压无功补偿控制器说明书摘要：I.控制器概述A.产品简介B.执行标准C.用途和范围D.产品型号规格II.主要技术参数指标A.运行环境B.系统平台C.模拟量（6 路：3 电压、3 电流）D.开关量（8 路）E.频率F.补偿容量III.控制器的功能A.实时监测B.数据采集C.无功补偿D.谐波分析E.故障报警F.配电综合监测IV.安装与维护A.安装要求B.接线方式C.调试方法D.维护保养V.控制器操作说明A.开关机操作B.参数设置C.数据查看D.报警处理VI.注意事项A.使用注意事项B.安全注意事项正文：低压无功补偿控制器说明书I.控制器概述低压无功补偿控制器是一款用于配电网中的新型设备，具有实时监测、数据采集、无功补偿、谐波分析、故障报警和配电综合监测等功能。
该控制器采用32 位arm 为核心，可广泛应用于0.4kv、三相四线制配电网的综合监测及无功补偿控制。
A.产品简介低压无功补偿控制器集实时数据采集、通讯、无功补偿、谐波分析、故障报警、配电综合监测等功能于一体，为配电网的稳定运行提供有效保障。
B.执行标准本控制器遵循相关国家标准和行业标准进行设计和生产。
C.用途和范围适用于0.4kv、三相四线制配电网的综合监测及无功补偿控制。
D.产品型号规格根据不同需求，提供多种型号和规格的控制器供用户选择。
II.主要技术参数指标A.运行环境控制器能在-25～55 的环境温度下正常工作，适应79.5kpa～106kpa 的大气压力和2000 米的海拔高度。
相对湿度为5%～95%。
B.系统平台控制器采用32 位arm 处理器，具有较高的稳定性和可靠性。
C.模拟量（6 路：3 电压、3 电流）控制器能同时测量3 路电压和3 路电流，实时监测电网运行状态。
D.开关量（8 路）控制器具有8 路开关量输入，用于监测各种报警信号。
E.频率控制器能实时监测电网频率，确保电网稳定运行。
F.补偿容量根据用户需求，提供多种补偿容量供选择。
低压无功补偿装置说明书
求质量之上乘守信誉于天下TBBX0.4系列无功智能补偿装置山东特安电气有限公司SHANDONG TEAN ELECTRIC CO., LTD目录一、产品简介 (1)二、产品型号及含义 (2)三、主要技术指标 (2)四、原理简介 (2)五、接线与运行 (3)六、参数设置 (3)七、装置外形尺寸 (4)八、安装方法和注意事项 (4)九、相关资料 (5)附一一次原理图 (6)附二安装图 (6)一、产品简介随着国民经济的高速发展和人民生活水平的提高，社会对电力的需求日益增长，对供电的可靠性和供电质量提出更高的要求。
由于负荷的不断增加对电网无功的要求也随之增加。
无功功率如同有功功率一样是保证电力系统电能质量，电压质量，降低网损和安全运行不可缺少的部分。
解决好无功补偿问题对降损节能有着极为重要的意义，这是当前供电系统优先关注的缘由。
配电系统的无功补偿大致有以下几种方式：1、10KV变电站集中补偿2、10KV线路自动投切电容器补偿3、380V配电侧分组投切电容器补偿4、用户终端分散补偿其中3、4是投资少，补偿效果最为显著也是采用最广的方式。
我公司生产的TBBX0.4系列无功智能补偿装置就是适应上述两种补偿方式的新一代智能化补偿装置，主要部件采用了JKL型和JKWF型无功自动补偿控制器及相配套的新型选相开关。
前者采用了国最先进的单片机控制技术和高精度模拟量采样技术。
在硬件设置和软件设计中考虑了优化的抗干扰措施，因此具有很高的稳定性和可靠性。
产品符合JB/T9663-1999标准，广泛用于不同的电网条件。
新型选相开关是新一代的电容器投切开关，较之于传统的接触器，可控硅或复合开关有无法替代的优点，实现了电容器的电压过零投入，避免合闸涌流的出现；电流过零切除，不产生暂态过电压，从而不危及电容器的安全，延长电容器的使用寿命，新型选相开关利用MCU技术，控制精度高，功耗极小，成本低，运行可靠。
这种新型的投切开关是当前的必然趋势。
JKF-Ⅱ型全数字低压无功自动补偿控制器说明书
目录JKF-ⅡA型全数字低压无功自动补偿控制器说明书一、概述 (1)二、使用条件 (1)三、主要技术参数 (1)四、基本功能 (3)五、操作说明 (5)六、产品的安装及接线 (9)七、上电运行 (11)八、警告 (11)JKF-ⅡA型全数字低压无功自动补偿控制器说明书说明书北京科伟达电力设备有限公司一、概述JKF-ⅡA型全数字无功自动补偿控制器是低压配电系统无功功率补偿的专用控制器，可与各型号低压配电电容屏配套使用。
本机采用国内外先进技术，具有外形合理美观，功能完善，抗干扰能力强，运行稳定可靠，补偿精度高等优点，已通过中国电控配电设备检测中心的型式试验，各项性能指标达到或优于国家专业标准。
二、使用条件环境温度：-25℃~+55℃。
大气条件：在20℃时，空气湿度不超过90%，温度较低时，允许有较高湿度，但必须考虑因温度过低而形成的凝露。
海拔高度：≤2000m周围环境：无爆炸危险、无足以损害绝缘及腐蚀金属的有害气体。
三、主要技术参数3.1基本参数·电源电压：AC 380V；·电源频率：50±5 H Z；·取样电压：AC 380V±20%；·取样电流：AC 100mA-5A；·本机功耗：≤15W；·灵敏度：100 mA；3.2测量精度电压、电流：0.5级；功率因数：1.5级。
3.3控制物理量无功功率3.4输出方式北京科伟达电力设备有限公司无源触点AC 200V 5A或DC 12 V 40Ma(订贷时需声明)。
3.5采样电流方向自动判别。
控制器具有自动、手动补偿功能、设置功能和过压、欠压保护功能。
4.1自动功能可根据电网的负荷情况及投入系数、切除系数和电容器组容量设置值，自动投入或切除电容器组【1】4.2设置功能可对投入门限系数、切除门限系数、投入延时，切除延时、过压保护值、欠压保护值、封锁延时、保护延时、CT变比、单台电容器组容量、电容器组组数及控制模式等参数进行设置【2】。
BXLC-1200低压通用型无功补偿控制器说明书
BXLC-1200目录一、产品简介11功能特点12.技术参数2二、控制器界面图例4三、功能说明41.[主界面]功能说明42.[实时数据]功能说明43.[参数设置]功能说明54.[谐波分析]功能说明65.[工作状态]功能说明66.[时间设置]功能说明67.[催款功能]功能说明7四、接线说明8五、安装说明9附表1：10附表2：11一、产品简介BXLC-1200微电脑控制器采用多任务操作系统内核，实现了微秒级的快速投切，铁电技术；海量存储，交流采样技术、LCD中文显示，四象限分析等技术，实现了实时数据采集、通讯、电量统计、历史数据存储、故障报警、电网谐波分析、无功补偿等功能，可以控制16路电容组，直接连接电脑进行联机操作。
主要应用于三相四线制的配电网，监测配电变压器、配电线路运行状态和补偿电网无功，根据无功功率大小，功率因数和电压范围，自动控制电容器投切进行补偿，有效地提高供电电压质量、提高配电网络的安全稳定及经济运行水平。
该产品是与机械产品的完美结合，有效的延长了机械产品的使用寿命，产品通过了电力工业部无功补偿成套装置质量检测中心的检验。
1功能特点可靠性极高，确保安全●在正常工作时，CPU作为主控计算机，是整个控制电路的核心，实现采样的数据计算，逻辑控制，接收信号并进行控制计算、显示。
●所有的对外接线端子均可承受上千伏的电压冲击而不影响正常工作，电路具有极高的抗干扰能力。
●优越的“软件电子狗”电路和容错技术，可以自动发现程序运行错误并瞬间复位计算机，彻底杜绝了“死机”现象，因此本产品没有“复位”键。
●独有的“硬件电路故障保护电路”，确保控制器内任意电路损坏后或“死机”瞬间都不会引发输出误动作，保证了本产品有朝一日损坏后不会成为定时炸弹。
自动化程度高，操作方便●“傻瓜机”的设计风格，简单、实用的个性。
自动运行时完全不需人为干预，出现问题时自动退出故障设备。
●大屏幕液晶显示器、中文显示、图形界面和菜单操作和设置，还有方便用户使用的快捷键。
低压无功补偿控制器说明书
低压无功补偿控制器说明书一、产品概述低压无功补偿控制器是一种智能化的电力电子设备，主要用于低压配电网的无功补偿。
该控制器能够自动检测电网中的无功功率，并采取相应的补偿措施，提高电力系统的功率因数，降低线路损耗，改善电能质量。
二、适用范围本控制器适用于工业、商业和居民用电等低压配电网的无功补偿，尤其适用于负载变化较大、功率因数要求较高的场合。
三、功能特点1.自动检测电网中的无功功率，进行实时补偿。
2.可以通过手动或自动模式进行补偿电容器组的投切。
3.具有过压、欠压、过流等保护功能，确保设备安全。
4.可与智能电表、电力监控系统等设备进行通信，实现远程监控和控制。
5.安装简便，维护方便。
四、技术参数1.工作电压：AC 220V/380V。
2.额定电流：100A/200A/400A。
3.补偿容量：5kvar/10kvar/20kvar/40kvar。
4.补偿方式：三相/单相补偿可选。
5.响应时间：≤20ms。
6.防护等级：IP20。
7.工作环境温度：-20℃~+60℃。
五、安装使用1.根据实际情况选择合适的安装位置，确保控制器工作环境良好，无强烈震动和磁场干扰。
2.连接控制器与电容器组时，应按照接线图正确接线，并确保接触良好。
3.控制器应与电源和负载保持一定的距离，避免相互干扰。
4.在安装和接线前，请务必断开电源。
5.使用前应仔细阅读使用说明书，了解控制器的功能和操作方法。
6.控制器应定期进行维护和检查，确保其正常工作。
六、常见问题与排除1.控制器不工作：检查电源是否正常，接线是否牢固，保险丝是否熔断等。
如有问题，请及时处理或联系专业技术人员进行维修。
2.控制器误动作：检查负载是否平衡，线路是否存在谐波干扰，传感器是否正常等。
如有问题，应采取相应措施进行排除。
3.控制器显示异常：检查显示器是否正常，接线是否接触良好等。
如有问题，应及时更换损坏的部件或联系专业技术人员进行维修。
4.控制器过热：在高温环境下长时间工作可能导致控制器过热，需采取通风散热等措施防止过热。
jkf说明书(补偿控制器)
