KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱使用说明书-17页word资料
KJ90-F16监控分站
KJ90-F16井下监控分站概述KJ90-F16矿用隔爆兼本质安全型井下分站电源箱是一种以单片机为核心的微型计算机系统，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测，具有多通道、多制式的信号采集功能和通讯功能，通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站，并执行中心站发出的各种命令，及时发出报警和断电控制信号。
最大监控容量名称 KJ90-F16矿用隔爆兼本质安全型井下分站电源箱信号采集输入口模拟量信号/开关量信号输入口(通过中心站软件设置可以互相转换) 16路断电控制输出口断电控制输出口 8路通讯端口 RS-485通讯口 1路主要技术指标1) 模拟量频率型信号：200Hz～1000Hz，输出高电平时应不小于3V（输出电流为2mA时），输出低电平时不大于0.5V，其正脉冲和负脉冲宽度均不得小于0.3ms；1200Hz～2000Hz，输出高电平时应不小于3V（输出电流为2mA时），输出低电平时不大于0.5V，其正脉冲和负脉冲宽度均不得小于0.15ms。
2) 开关量电流型信号：1 mA/5 mA。
电流≤1.5 mA时表示为停，电流≥4 mA时表示为开。
3) 控制量a) 输入控制信号为无源触点信号或电平信号，电平信号输出高电平时应不小于3V（输出电流为2mA时），输出低电平时不大于0.5V。
b) 断电容量：KJ90-F16(A)型非本安触点输出容量为 660 V/0.3 A(阻性负载)。
4) 控制执行时间分站电源箱甲烷超限断电及甲烷风电闭锁的控制执行时间不大于2s 。
5) 最大传输距离分站电源箱到传感器的最大传输距离2km(使用MHYVP 1×4电缆，单芯截面积不小于1.5mm2)；分站电源箱到控制执行器的最大传输距离2km(使用MHYVP 1×4电缆，单芯截面积不小于1.5mm2)。
6) 备用电源：分站电源箱备用电源采用的电池参数：铅酸蓄电池12V/7Ah×2节；备用电源连续工作时间：电网停电后，在额定负载条件下备用电源连续工作时间不小于2 h。
矿用隔爆兼本安型稳压电源-说明书
安装、使用本产品前请认真阅读本使用说明书！矿用隔爆兼本安型稳压电源使用说明书版本号：NO.1发布日期：2009-10-01执行标准：MT/T 408-1995，Q/HL J406-2009矿用隔爆兼本安型稳压电源1概述KDW127 / 18矿用隔爆兼本安型稳压电源是向Ⅰ类本质安全型设备提供电源，具有双重化的过流、过压保护。
2型号含义、防爆型式、重量及外壳尺寸2.1型号含义KD W 127 / 18本安额定输出电压：18V.DC最高额定输入工作电压：127V.AC直流稳压矿用电源2.2防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib]I。
2.3产品重量及外壳尺寸：18kg，320mm×240mm×143mm。
3 主要技术参数3.1 环境条件3.1.1系统在下列环境条件下能正常工作a. 工作温度：0℃～﹢40℃b. 湿度：≤98%c. 大气压力：80kPa～110kPad. 储存温度：-40℃～﹢60℃e. 无显著振动和冲击的场合f. 在具有甲烷，煤尘等爆炸性混合物的煤矿井下，但无破坏绝缘的腐蚀性气体的场合3.1.2 KDW127/18矿用隔爆兼本安型稳压电源能承受的最恶劣的贮运条件为：a．高温： +60℃；b．低温： -40℃；c．平均相对湿度： 95％（±25℃）；d．振动：加速度50m/s2；e．冲击：峰值加速度500m/s2。
3.2 KDW127/17.5矿用隔爆兼本安型稳压电源技术参数3.2.1 额定工作电压127V.AC3.2.2 电压波动范围：额定值的75%～110%；3.2.3 电源频率：48Hz～52Hz；3.2.4 电源电压失真：总的谐波分量应≤10%。
3.2.5 本安电源输出表13.2.6 本安参数a)最高开路电压U0：19.2V；b)最大输出电流I0：1.1A；c)最大外部电容C O：4.7μF；d)最大外部电感L O：0.1mH。
3.3 KDW127/18矿用隔爆兼本安型稳压电源及外形尺寸KDW127/18矿用隔爆兼本安型稳压电源安装方式：用螺钉固定在液压机上，通过电缆连接；KDW127/18矿用隔爆兼本安型稳压电源外形尺寸：外形尺寸（长×宽×高）：320mm×240mm ×143mm；具体如图一:图一4 工作原理4.1 内部电路采用如图二所示电路方式：图二4.2 基本原理图中输入电路采用最新的POWER公司的芯片完成电源的转换，该转换方式具有转换效率高、电路体积小的特点，大大降低了电路的发热。
KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱使用说明书
警告：1）严禁改变本安电路和本安电路有关的电器元件的名称、型号、规格及其参数12)未经防爆联机检验的设备不得与本产品连接！KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱（原KDF-2型井下分站电源箱）1概述1.1产品特点KJ90-/F16 (A)矿用隔爆兼本质安全型井下分站电源箱（以下简称分站电源箱）是一种以89C61单片机为核心的微型计算机系统，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测，具有多通道、多制式的信号采集功能和通讯功能，通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站，并执行中心站发出的各种命令，及时发出报警和断电控制信号。
1.2主要用途及适用范围1.2.1主要用途1.2.1.1 为井下所挂接的各种传感器、断电器提供工作电源：1.2.1.2采集各传感器的实测参数，设备运行状况、开停状态：1.2.1.3 向位于地面的系统中心站传送巡检参数：1.2.1.4执行地面中心站发往井下的各种控制命令：1.2.1.5对异常状况进行断电控制。
1.2.2适用范围1.2.2．J 煤矿井下所有存在瓦斯或煤尘爆炸危险的炀所：1.2.2.2煤矿井下所有需要使用传感器监测、监控各种有毒有害气体及设备运行状态的地方及场所。
1.3品种、规格1.3.1品种：矿用隔爆兼本质安全型井下分站电源箱。
1.3.2规格：KJ90-F16 (A)。
1.4型号的组成及其代表的意义1.5环境条件1.5.1工作条件a)工作温度： -5℃～40℃；b)相对湿度：≤95%；c)大气压力：80 kPa—116 kPa;d)具有甲烷混合物及煤尘爆炸危险的煤矿井T;e)在无滴水的地方；’ f)无显著震动和冲击的场合。
1.5.2运输贮存条件a)低温：-40℃；b)高温：60℃；c)相对湿度：≤95%；d)振动：50Ⅲ／s2；e)冲击：500 IⅡ／S2。
1.6防爆类型与标志1.6.1防爆形式：矿用隔爆兼本质安全型；1.6.2防爆标志：Exd[ib]I。

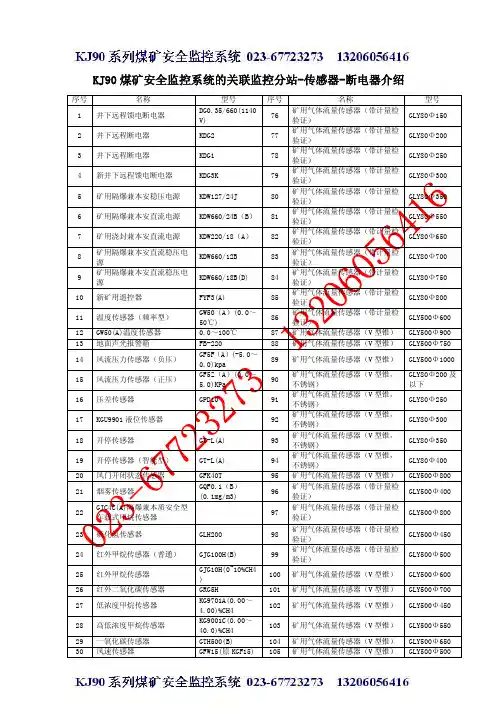

KJ90监控系统关联分站传感器及断电器介绍
KJJ103B
56 GFK70A 风筒风量开关传感器 Ф800
131 地面环网交换机
CQCC6200
57 GFK70A 风筒风量开关传感器 Ф1000
132 矿用隔爆兼本安交换机
KJJ137（赫思 曼，4128）
58 GFK70A 风筒风量开关传感器 Ф500 59 GFK70A 风筒风量开关传感器 Ф300 60 GFK70A 风筒风量开关传感器 Ф700
133 KJF72B 矿用网络视频服务器 134 KJ90-1 数字视频服务器 135 矿用隔爆摄像仪（黑白）
KJF72B SBG127/220G
61 GFK70A 风筒风量开关传感器 Ф900
136 矿用隔爆摄像仪（彩色）
SBG127/220G
62 GFK70A 风筒风量开关传感器 Ф1200
137 矿用本安光纤摄像仪
ZKC30
107 瓦斯抽放监控装置(2 路）
ZKC30
108 瓦斯抽放监控装置(3 路）
ZKC30
109
一体化气体处理装置（汽水分离 一体化气体处
器）
理装置
110 瓦斯抽放监控装置(4 路）
ZKC30
111 人员管理分站
KJ251-F2
112 人员管理分站
113 矿用读卡器（单向型） 114 矿用读卡器（双向型）
KJ251-F8
KJF210A KJF210B
40 风流压力传感器（管道负压） GF100F（A）
115 识别卡
KGE116C
41 温度传感器（管道型）
GW50（A）(0.0～ 50℃)
116
识别卡（双向型）
KGE116D
42
红外甲烷传感器（管道）（带 计量检验证）
煤矿风机用隔爆兼本质安全型双电源真空电磁起动器说明书
煤矿风机用隔爆兼本质安全型双电源真空电磁起动器说明书1. 前言本说明书介绍的是一种煤矿风机用的隔爆兼本质安全型双电源真空电磁起动器。
该起动器广泛应用于煤矿井下通风系统的控制与保护中。
本文将对该起动器的基本性能、特点、使用方法等进行详细的介绍。
2. 基本性能2.1 产品特点本起动器采用了隔爆兼本质安全型的设计方案，能够在煤矿井下等有爆炸气体环境中工作。
同时，该起动器还具有双电源输入功能，可提高其可靠性和稳定性。
2.2 技术参数以下是本起动器的主要技术参数：•额定电压：AC 380V、AC 660V•额定电流：10A、16A、25A、32A、40A、63A、80A、100A•隔爆等级：Exd II CT6、Exd II BT6•防护等级：IP54•工作温度：-25℃~+55℃•电源输入：AC 380V、AC220V3. 产品特点3.1 安全性本起动器采用了本质安全型的设计方案，具有很高的安全性能。
在使用过程中，即使出现故障也不会产生火花和电弧，从而确保了现场的人员和设备的安全。
3.2 适用性本起动器可以广泛适用于煤矿井下通风系统的控制与保护中，起到了非常关键的作用。
它可以根据风机的运行状态自动控制起停，保证了通风系统的正常运行。
3.3 稳定性本起动器采用双电源输入设计，能够自动切换电源，使得起动器的运行更加稳定可靠。
同时，它还具有多重保护功能，能够有效地保护起动器本身和风机系统。
4. 使用方法4.1 安装使用本起动器时，应确保它已经正确地安装在通风系统的控制箱内。
在安装前，应先仔细阅读本说明书，并确保所有的硬件设备和接线都符合要求。
4.2 连接电源连接电源时，应按照起动器的额定电压和电流要求进行接线。
并且，为了保证安全和稳定性，在接线前应该断开所有的电源。
4.3 打开电源连接好电源后，应当先检查所有的接线是否牢固，然后再将电源打开。
如果起动器可以正常运行，就说明安装和接线已经完成。
4.4 使用在使用起动器前，应首先设置好风机系统的控制参数。
项目3 煤炭监控分站
煤矿安全监测监控 技术与操作
初始化设置单元 初始化设置电路主要完成分站初始化时的控制管理。分站初 始化设置可通过地面中心站的监控系统软件操作完成，也 可使用配备的红外遥控器就地手动操作完成。
看门狗电路 主要由大规模集成电路X25045组成，用于监视分站电源及单 片机程序的运行。当分站电源异常或程序跑飞时，看门狗 电路会及时向单片机输出复位信号，使单片机自动复位， 从而回复正常工作。
煤矿安全监测监控 技术与操作
KJ90-F16分站功能
分站为井下所挂接的各种传感器、断电器提供工作电源； 分站采集模拟量、开关量、累计量传感器的实测参数或状态并显示； 分站具有与传输接口双向通信及工作状态指示功能，可通过工业以太 网或RS485方式向地面系统中心站传送巡检参数，也可接收并执行地 面中心站发往井下的各种控制命令； 分站对异常或超限状况能进行断电控制； 分站具有风、电、瓦斯闭锁功能； 分站具有初始化参数设置和掉电保护功能，且初始化参数可通过中心 站软件输入和修改； 分站具有自诊断和故障指示功能； 分站具有备用电源，当电网停电后，还能对甲烷、风速、风压、局部 风机开停等监控量继续监控。
煤矿安全监测监控 技术与操作
数据采集电路
非频率信号需要经LM331进行V/F变换后，再经74HC14施密特整形电 路、74HC74D触发器二分频电路、光电隔离电路进入单片机定时器输 入端。 单片机从定时器输入端得到检测信号并分析处理。 但由智能口接入的智能传感器是通过RS485方式与分站通讯的，分站 CPU接收智能传感器的测值信号可进一步处理，并上传地面中心站。
煤矿安全监测监控 技术与操作
主要技术指标
工作电压：12VDC，最大工作电流300mA； 模拟量信号：200Hz～1000Hz的频率量信号； 开关量信号：1mA/5mA 的电流信号； 累计量：累计量输入处理误差不大于0.5％； 数字信号: 与外接数字信号的传感器采用RS-485方式进行数 据交换，最大工作电压幅值≤5V，最大工作电流 幅值≤150mA； 控制量信号： 采用本安高低电平或无源继电器触点输出； 系统信号传输： RS-485通讯方式：数据传输速率为2400bps； 以太网通讯方式：数据传输率10/100Mbps自适应
KJD矿用隔爆兼本安型计算机操作手册
KJD127矿用隔爆兼本安型计算机简易操作手册1、前言矿用隔爆兼本安型计算机（如下简称计算机）重要用于监测综采工作面液压支架工作状态和煤机位置，为井上监控系统提供服务支持。
它集计算机控制、网络应用和显示为一体，采用Linux操作系统，备有矿用电缆引入装置，提供光纤以太网接入支持和CAN 总线数据转换接口。
该计算机采用49键矿用本质安全型键盘，能以便地对计算机进行操作。
2、工作原理图1 主板原理框图3、构造外观设备由主机和键盘两部分构成，键盘可以分开主机安装或者悬挂于主机前盖上；设备外形如图2所示，接口定义如图3所示：图2 矿用隔爆兼本安型计算机外形图图3：矿用隔爆兼本安型计算机接口定义图1-RS232接口（A0）、2-备用接口（A0）、3-备用接口（A0）、4-键盘接口（A0）、5-RS485接口（A0）、6-接地、7-备用接口（A0）、8-CAN接口（A0）、9-光纤接口（A1）、10-备用接口（A0）、11-后盖、12-启动/关闭按钮、13-机身、14-前盖、15-电源开关、16-交流输入口（A0）。
A0、A1口可引入线缆直径见下表1：表1：A0、A1引入线缆直径规格表接口类型A0 A1可引入线缆直径(mm)8 10.5 10 12.94、重要性能指标4.2.1设备配备4.2.1.1硬件a）CPU：三星S3C2410，ARM9解决器，主频200MHz；b）内存：64M；c) 硬盘: 160G；e）彩色液晶显示屏：12.1英寸，TFT，辨别率800×600。
f）光纤收发器：HTB-1100S-25Km。
4.2.1.2软件a）操作系统：嵌入式Linux；b）数据库：Sqllite。
4.2.2 通讯性能指标4.2.2.1 CAN总线通讯（1路）a）信号类型：差分电压信号；b）传播速率：125kbps；b）信号工作电压峰-峰值：≤3.5VDC；4.2.2.2 100M光端口（1路）a) 单模光纤传播距离不不不小于20km；b) 发射功率：（-14～-8）dBm；c) 接受敏捷度：-33dBm；d）接口类型：SC；e）工作波长：1310nm。
电源箱使用说明书
在安装使用前请仔细阅读产品使用说明书KDW660/18B矿用隔爆兼本安型电源箱使用说明书本产品执行企业标准Q/FSKJ-02-2011发布日期：2011-01-05防爆合格证：11121260 安全标志使用证：MAA080053济南福深兴安科技有限公司目录1．概述 22.结构、特征与工作原理 22.1电源箱外形结构图 22.2电源箱工作原理 32.3 电源箱接线端子、布置图 33．技术特性 33.1 工作环境条件： 43.2 电源 43.3 防爆型式：矿用隔爆兼本质安全型 4 3.4 工作方式：连续 43.6主机功率 43.7配接设备 44．尺寸质量 45．安装调整 55.1 安装 55.2 拆卸 55.3配置 55.4 注意事项 56．维护修理故障分析与排除 57．运输贮存 68．开箱及检查 68.1 随机文件 68.2 备、附件 69．定货须知 610．生产厂家 6附录配接设备 71．概述KDW660/18B矿用隔爆兼本安型电源箱使用说明书的编写执行标准GB9969.1-1998。
KDW660/18B矿用隔爆兼本安型电源箱执行标准MT/T408-1995煤矿用直流稳压电源。
KDW660/18B矿用隔爆兼本质安全型电源箱（简称电源箱），防爆型式：电源箱的隔爆型式为矿用隔爆兼本质安全型，其防爆标志Exd[ib]I。
电源箱是一种适用于煤矿井下各作业场所为传感器、照明等提供本安电源的。
电源箱由交流127V、380V、660V输入可同时提供一路18V 230mA DC、一路12V 500mA DC本安电源输出。
备有镍氢免维护电池。
当交流供电停止时备用电源直接转换至本安电路，可使两路本安电源工作两个小时以上（满载的情况下）。
型号含义：2.结构、特征与工作原理2.1电源箱外形结构图图一结构框图2.2电源箱工作原理电源箱的输入电压等级可根据用户要求分别提供交流127V、380V、660V；框图如图二所示图二电源箱工作原理框图电源经变压器变成28V、26V电压，分三路分别供电：其中一路供给本安电路经过双重限流双重限压保护，输出本安18V 400mA；其中一路供给本安电路经过双重限流双重限压保护，输出本安12V 500mA。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
警告：1）严禁改变本安电路和本安电路有关的电器元件的名称、型号、规格及其参数12)未经防爆联机检验的设备不得与本产品连接！KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱（原KDF-2型井下分站电源箱）1概述1.1产品特点KJ90-/F16 (A)矿用隔爆兼本质安全型井下分站电源箱（以下简称分站电源箱）是一种以89C61单片机为核心的微型计算机系统，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测，具有多通道、多制式的信号采集功能和通讯功能，通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站，并执行中心站发出的各种命令，及时发出报警和断电控制信号。
1.2主要用途及适用范围1.2.1主要用途1.2.1.1 为井下所挂接的各种传感器、断电器提供工作电源：1.2.1.2采集各传感器的实测参数，设备运行状况、开停状态：1.2.1.3 向位于地面的系统中心站传送巡检参数：1.2.1.4执行地面中心站发往井下的各种控制命令：1.2.1.5对异常状况进行断电控制。
1.2.2适用范围1.2.2．J 煤矿井下所有存在瓦斯或煤尘爆炸危险的炀所：1.2.2.2煤矿井下所有需要使用传感器监测、监控各种有毒有害气体及设备运行状态的地方及场所。
1.3品种、规格1.3.1品种：矿用隔爆兼本质安全型井下分站电源箱。
1.3.2规格：KJ90-F16 (A)。
1.4型号的组成及其代表的意义1.5环境条件1.5.1工作条件a)工作温度： -5℃～40℃；b)相对湿度：≤95%；c)大气压力：80 kPa—116 kPa;d)具有甲烷混合物及煤尘爆炸危险的煤矿井T;e)在无滴水的地方；’ f)无显著震动和冲击的场合。
1.5.2运输贮存条件a)低温：-40℃；b)高温：60℃；c)相对湿度：≤95%；d)振动：50Ⅲ／s2；e)冲击：500 IⅡ／S2。
1.6防爆类型与标志1.6.1防爆形式：矿用隔爆兼本质安全型；1.6.2防爆标志：Exd[ib]I。
1.6.3与分站电源箱关联配接／配套设备表见附录A；与分站电源箱所相关联配接的电气设备和电路设备，都必须是经国家安全检验机关检验合格的本质安全型电气设备。
2结构特征与工作原理2.1 分站电源箱结构特征分站电源箱为箱体式结构，采用组合式设计，使用时既可分体也可一体。
2.1.1分站电源箱航空插座面板图图l KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱航控插座面板图2.1.2分站电源箱显示面板图图2 KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱显示面板示意图2.2工作原理分站电源箱是一个以89C61单片机为核心的微型计算机系统。
主要由单片机、看门狗自动复位、参数保存、输入数据采集、控制输出、通讯数值及状态显示、隔离电流、手动设置等电路组成。
工作时,首先根据分站电源箱各输入通道上所挂接的传感器类型，中心站初始化数据对分站电源箱的各个通道分别进行定义、设置（也可用红外遥控器就地手动完成）。
工作中，分站电源箱通过数据采集电路对输入通道进行不间断的循环信号采集，使系统内部的各模拟开关根据设置、定义的指令自动切换到相应的转换电路上。
当分站电源箱对挂接各类传感器的输入通道进行连续、不间断数据采集时，来自传感器的频率或电流信号在经过相应的变换后进入施密特整形及分频电路进行二次处理，最后送89C61定时器TO口供单片机进行采集、运算、分析、判断。
2.2.1 电路原理框图如图3。
2.2.2 CPU中央处理单元分站电源箱采用的是P89C61大容量存储单片机，它与INTEL公司生产的8052单片机完全兼容。
芯片内有256个字节的RAM，64K 程序存储器在也在片内4K数据字节的地址空间（分站电源箱用8K字节），8位数据总线，低8位地址总线与数据线分时共用。
地址线A O-A12提供片外数据存储器地址。
图3分站电源箱电路原理框图2.2.3看门狗自动复位电路以大规模集成电路5045为主体的看门狗电路单元在工作中的主要功能是看护分站电源箱的电源及程序运行情况，当出现电源电压过低或因意外造成分站电源箱程序跑飞时，及时向单片机输出复位信号使之自动复位，恢复正常工作。
2.2.4参数保存单元本单元主要用于设置参数和保存初始化参数，由存储量512字节、擦写次数100000次的带电可擦除芯片5045构成。
所需的输入输出数据及时钟皆由单片机的Pl.0、Pl.1、Pl.6、Pl.7提供，掉电后，数据可保存时间：2年。
2.2.5输入数据采集单元数据采集电路共16个通道，分别由取样电阻、滤波及限幅保护、跟随器、模拟多路选择开关、信号变换、整形、二分频、光电隔离等电路组成。
通过跳线设置，它可支持200 HZ -1000 Hz，200 Hz-2000 Hz，1 mA/5mA，4 mA/20 mA等信号制式。
由89C61单片机控制相应的4051多路选择开关和4066选择开关进行输入通道和信号制式的切换，频率型信号直接经过74HC14施密特整形电路、74HC74D触发器二分频电路、光电隔离电路进入单片机的定时器输入端：非频率型信号需经过LM331进行V/F变换，再经过74HC14施密特整形电路、74HC74D触发器二分频电路、光电隔离电路进入单片机的定时器输入端。
然后单片机就能测到输入信号值。
如果在智能口接入智能传感器，通过485通讯将传感器信号采集到分站电源箱，智能口采集的数据经过从CPU处理将处理后的数据通过主CPU传输到地面中心站。
2.2.6控制输出单元KJ90-F16 (A)型井下分站电源箱共有Cl、C2、C3、C4、C5、C6、C7、C8八路控制输出。
工作时，控制信号分别由81C55的I/O口PB并行输出，经7404反相器反相后，驱动外接断电器中的继电器完成对用电设备的断电控制。
2.2.7通讯单元分站电源箱支持RS485口数据传输，RS485方式为半双工基带有极性通讯，该部分电路己直接设计在分站主板上，无需专门的通讯板。
只经由线驱动及信号变换NIAXIH1487芯片，通过KJJ46数据传输接口(RS485型)与地面中心站进行实时通讯，通讯速率为2400波特，通讯方式为两线有极性半双工，最远传输距离为15KM。
分站在发送状态时，由发送电路将89C61发出的异步通讯信号转化为差分信号，经驱动电路、保护电路，光电隔离电路、传送线传送至地面中心站的数据传输接口装置。
分站在接收状态时，通讯电路将中心站的差分信号，经光电隔离电路，然后接收端放大电路将其放大整形，再由接收电路将其还原为异步通讯信号，送至89C61通讯接收端。
2.2.8显示单元显示电路主要由数码显示电路及状态显示电路组成，核心器件为MAXIM7219控制芯片，采用串行的显示方式，数码显示电路负责显示传感器通道号、实测参数及工作状态、传感器的类型。
状态显示电路以指示灯的方式显示分站各通道的控制状态、供电状态、通讯状态及输入分站电源箱的信号制式和各路电源的工作情况。
2.2.9初始化设置单元分站电源箱的初始化设置除了可在系统地面中心站用软件对分站电源箱进行定义设置外，还可以通过分站电源箱主板上以BL9149为核心的遥控电路，使用红外遥控器对分站电源箱进行就地手动初始化设置保存。
无须打开机盖。
2.2. 10电源隔离单元由于智能型分站电源箱，其核心是单片机电路，单片机电路对电源要求较高，为了提高分站电源箱的可靠性，在电路中设计了电源隔离交换单元。
它主要由稳压和DC/DC隔离电路组成，主要功能是确保单片机、数字电路、模拟电路为核心电路单元与电源间的有效隔离，提高井下分站电源箱工作时的可靠性。
3基本功能3.1分站电源箱具有与传输接口双向通信及工作状态指示功能。
3.2分站电源箱具有甲烷、风速、风压、一氧化碳、温度等模拟量采集及显示功能，模拟量输入信号采用频率型模拟信号。
3.3分站电源箱具有馈电状态、风筒开关、风门开关、烟雾等开关量采集及显示功能。
3.4分站电源箱具有累计量采集及显示功能。
3.5分站电源箱具有控制（含断电和声光报警，声光报警可由传感器或声光报警器完成）功能。
a)甲烷浓度超限声光报警和断电／复电控制功能：（由分站电源箱、传感器、声光报警器、断电器组合完成）1)甲烷浓度达到或超过报警浓度时，声光报警；2)甲烷浓度达到或超过断电浓度时，切断被控设备电源并闭锁。
甲烷浓度低于复电浓度时，自动解锁；3)与闭锁有关的设备未投入正常运行或故障时，应切断该设备所监控区域的全部非本质安全型电气设备的电源并闭锁。
当与闭锁控制有关的设备工作正常并稳定运行后，自动解锁；b)甲烷风电闭锁功能：（由分站电源箱、传感器、声光报警器、断电器组合完成）1)掘进工作面甲烷浓度达到或超过1. 0%CH4时，声光报警；掘进工作面甲浣浓度达到或超过1.50%CH4时，切断掘进巷道内全部非本质安全型电气设备的电源并闭锁：当掘进工作面甲烷浓度低于1.0%CH4时自动解锁：2)掘进工作面回风流中的甲烷浓度达到或超过1．0%CH4时，声光报警、切断掘进巷道内全部非本质安全型电气设备的电源并闭锁；当掘进工作面回风流中的甲烷浓度低于1. O%CH4时，自动解锁；3)被串掘进工作面入风流中的甲烷浓度达到或超过0. 5%CH4时，声光报警、切断被串掘进巷道内全部非本质安全型电气设备的电源并闭锁；当被串掘进工作面甲烷浓度低于0. 5%CH4时，自动解锁；4)局部通风机停止运转或风量低于规定值时，声光报警、切断供风区域的全部非本质安全型电气设备的电源并闭锁：当局部通风机或风筒恢复正常工作时，自动解锁；5)局部通风机停止运转，掘进工作面或回风流中甲烷浓度大于3. 0%CH4，必须对局部通风机进行闭锁使之不能起动，只有通过密码操作软件或使用专用工具方可人式解锁；当掘进工作面或回风流中甲烷浓度低于1. 5%CH时自动解锁。
6)与闭锁控制有关的设备（含分站、甲烷传感器、设备开停传感器、电源、断电控制器、电缆、接线盒等）故障或断电时，声光报警、切断该设备所监控区域的全部非本质安全型电气设备的电源并闭锁：与闭锁控制有关的设备接通电源Imin 内，继续闭锁该设备所监控区域的全部非本质安全型电气设备的电源；当与闭锁控制有关的设备工作正常并稳定运行后，自动解锁。
严禁对局部通风机进行故障闭锁控制。
3.6分站电源箱具有初始化参数设置和掉电保护功能。
初始化参数可通过中心站软件输入和修改。
3.7分站电源箱具有备用电源，当电网停电后，能对甲烷、风速、风压、一氧化碳、局部通风机开停、风筒状态等主要监控量继续监控。
4主要技术指标4.1本安直流稳压电源输出特性其正脉冲和负脉冲宽度均不得小于0. 3ms; 1200Hz～2000Hz，输出高电平时应不小于3V(输出电流为2mA时)，输出低电平时不大于0. 5v，其正脉冲和负脉冲宽度均不得小于0.15ms。
