浅谈景观照明电气设计
浅谈景观照明电气设计
浅谈景观照明电气设计摘要：探讨景观照明设计的基本方法，主要包括景观照明的设计原则、光源及灯具的选择、照明配电及控制、电缆选择及配电安全等。
关键词：景观照明配电及控制节能1 概述随着经济快速发展，城市化进程的推进，人们对夜景景观的形象的要求也日益提高。
景观照明是城市规划设计的重要组成部分，它可以很好地营造优美的景观夜景，对于提升城市的品位和形象、提高人民的生活质量有着非常重要的意义。
2景观照明的设计原则景观照明设计遵循经济适用、节约用电、保护环境的原则，并充分考虑照明系统对人的影响，对交通的影响，保证安全，防止光污染。
3景观照明照度要求目前我国还没有有关城市景观照明的国家规范、标准，北京市的《绿色照明工程技术规范》对“各类建筑物景观照明”只列出照明单位面积功率指标3 W/ m2～5 W/ m2。
CIE推荐的亮度水平为：照明较暗淡区域用4 cd/ m2 ，一般区域用6 c d/ m2 ，照明很亮区域用12 cd/ m2 。
同时推荐了计算式E = L p/ r 。
4景观照明光源景观照明应优先采用高效、节能型的光源和灯具，常用的光源有荧光灯、金属卤化物灯、高压钠灯、LED灯等，应根据使用环境的要求，合理选择光源。
5灯具的选择5.1庭院灯一般放置在公园、街心花园、小区、学校及一些相关的地方，起到照明作用的同时又要达到景观的效果，可用多种式样的，如古典式、简洁式等等。
庭院灯有的安装在草坪，有的依公园道路、树林曲折随弯设置，达到一定的艺术效果和美感。
其可用的光源也有较多种类，如节能灯、金属卤化物灯、低压钠灯及LE D灯等，其高度一般为3～4m。
5.2草坪灯草坪灯主要用于公园、广场、小区、学校及一些相关地方周边的饰景照明，创造夜间景色的气氛，它是由亮度对比表现光的协调，而不是照度值本身，最好利用明暗对比显示出深远来。
另外还有些采用POLY材料制作的仿石及各种类型的草坪灯特别适合用于广场休闲游乐场所、绿化带等地方。
景观设计中常用的电气专业知识
景观设计中常用的电气专业知识1.照明设计：电气专业知识在景观照明设计中起到非常重要的作用。
电气工程师需要考虑照明系统的布置、灯具的种类和数量、照明效果等因素。
他们还需要计算电力负载、线路选择和配电等内容，确保照明系统的正常运行。
2.供电系统设计：电气专业知识在景观供电系统设计中也扮演着关键的角色。
电气工程师需要选择合适的供电方法（如地下布线、架空线路等），并计算供电负荷，确保景观中各种设施的正常运行。
他们还需要考虑电气设备的保护、维护和通信等问题。
3.定制电气设备设计：景观中常常会有一些定制的电气设备，例如喷泉、音乐喷泉、喷水池等。
电气工程师需要设计这些设备的电气控制系统，确保其能够实现预期的效果。
他们需要选择适合的传感器、执行器等元件，并进行线路设计和程序编制等工作。
4.节能设计：电气工程师需要在景观设计中考虑节能问题。
他们可以通过选择节能型灯具、使用智能控制系统、优化线路布置等方式来降低能耗。
此外，他们还需要对用电设施进行能耗分析和优化设计，提高景观的整体能效。
5.地下电力布线：景观设计中常常需要进行地下电力布线，以将电源传送到各个设施和装置。
电气工程师需要考虑地下电缆的敷设方式、埋深要求、电缆保护等问题。
他们还需要对地下电缆进行选型和计算，确保供电质量和安全性。
6.安全设计：景观设计中的电气设备和线路需要进行安全设计，以防止触电、短路、过载等事故发生。
电气工程师需要按照相关电气安全标准进行设计，选择安全措施（如漏电保护器、过载保护器等），并确保所有设备和线路符合相关规范。
7.自动化控制：景观设计中常常使用自动化控制系统来实现对灯光、水景、音乐等的精确控制。
电气工程师需要选择合适的控制系统，进行线路连接和编程，实现景观效果的自动化调节和控制。
8.园区配电网设计：在大型景区或公园中，可能需要建立独立的配电网。
电气工程师需要设计这些配电网的线路和变电站，确保各个区域和设施都能正常供电。
9.音视频系统设计：景观设计中的音视频系统也需要电气工程师的专业知识。
园林景观工程照明电气施工与管理探讨
园林景观工程照明电气施工与管理探讨随着人们对生活质量的不断追求，园林景观的重要性也越来越受到重视。
而园林景观工程的照明电气施工与管理是园林景观工程的重要组成部分。
在本文中，我将针对园林景观工程照明电气施工与管理的问题展开探讨，分析其中存在的挑战，并提出相应的解决方案。
首先，园林景观工程照明电气施工的难点在于如何合理布局灯具。
园林景观工程照明电气施工不仅需要满足功能性要求，还需考虑美观性。
因此，在布局灯具的时候，我们要考虑到景观的特点、场地的规划和环境要求，并结合客户需求和设计方案进行合理的灯具布局。
此外，还需要对灯具进行合理的配光设计，确保照明效果的良好，并避免出现照明不均匀、白炽灯模拟效果不佳等问题。
其次，园林景观工程照明电气施工的挑战在于如何保证施工质量。
在园林景观工程照明电气施工中，电气设备的选择和安装是至关重要的。
为了保证施工质量，我们需要选用品质优良、性能稳定的电气设备，并严格按照规范进行安装。
此外，还需要注意电气设备与周围环境的配合，避免设备因长期暴露在室外而受到损坏。
另外，园林景观工程照明电气管理的难点在于如何实现智能化管理。
现如今，随着科技的不断发展，智慧城市的建设已经成为趋势。
在园林景观工程照明电气管理中，可以借助互联网、物联网等技术手段，实现对照明电气设备的智能化监控、调控和管理。
通过智能化管理，可以实时监测灯具的工作状态，及时发现和解决问题，提高管理效率和降低成本。
此外，还可以通过智能化管理，根据不同时间段和人流量变化调整照明亮度，达到节能环保的目的。
综上所述，园林景观工程照明电气施工与管理是一个复杂的工程，需要考虑到多个因素。
在照明电气施工中，灯具的合理布局和配光设计是重中之重，需要根据场地特点和设计需求进行合理规划。
在施工过程中，要选择优质的电气设备，并严格按照规范进行安装，确保施工质量。
在管理方面，可以借助智能化技术手段，实现对照明电气设备的智能化监控、调控和管理，提高管理效率和节能环保。
景观电气设计内容
景观电气设计内容景观电气设计，听起来是不是有点高大上？其实啊，就像是给一个大花园或者城市里的某个景观区域做一场电力的魔法布置。
咱们先来说说景观照明这一块。
这就好比是给景观穿上一件漂亮的灯光外衣。
你看那些公园里的小径，如果没有灯光，晚上走在上面就像盲人摸象，啥都看不见，搞不好还会摔个狗吃屎呢。
景观照明得考虑不同的区域，像入口处，就得亮堂堂的，就像一个热情好客的主人在迎接客人，灯光要足够明亮，让人一眼就能看到。
而在一些休闲区，比如说长椅周围，灯光就可以柔和一些，像烛光晚餐一样，给人一种温馨惬意的感觉。
这时候灯光的颜色也很重要，暖黄色的灯光会让人感觉特别温暖，就像冬天里的热奶茶，冷白色的灯光呢，可能就会显得有点清冷，适合一些比较现代感、简洁风格的景观区域。
再说说景观中的电气设备布局。
这就像是在一个大棋盘上摆放棋子，每个棋子都有它的作用。
比如说喷泉的供电设备，喷泉那可是景观中的明星啊，水喷起来的时候特别好看。
要是供电设备没放好，就像舞台上的演员突然掉链子一样，喷泉喷到一半突然歇菜，那多扫兴啊。
还有那些隐藏在草丛里或者假山后面的配电箱之类的设备，得放得隐蔽又安全，不能让游客不小心就碰到，这就像捉迷藏一样，要藏得好。
景观电气设计里，安全性可是重中之重。
这就像盖房子打地基一样，基础不牢，地动山摇。
电线的铺设得符合标准，不能随随便便就拉根线了事。
要是电线漏电了，那可不得了，就像在景观里埋了个定时炸弹，随时可能伤人。
而且在水边或者潮湿的地方，更得特别小心，就像走在冰面上，得小心翼翼的。
比如说有些景观湖旁边有照明设施，电线要是进水了，那可就像把火放到火药桶旁边，危险得很。
还有电气控制这一方面。
这就像给景观电气系统装了个大脑。
你想啊，要是能集中控制所有的电气设备，就像一个将军指挥千军万马一样，多方便。
可以设定不同的模式，白天一种模式，晚上一种模式，节日的时候又可以是另外一种模式。
就像人换衣服一样，不同的场合穿不同的衣服。
浅议园林照明的方式及配套电气设计
浅议园林照明的方式及配套电气设计一、园林照明的方式1．重点照明。
重点照明是为了强调某些特定目标而采用的定向照明。
为让园林充满艺术韵味，在夜晚可以用灯光强调某些要素或细部。
即选择定灯具将光线对准目标，使某些景物打上适当强度的光线，而让其他部位隐藏在弱光或暗色之中，从而突出意欲表达的局部，以产生特殊的景观效果。
2．环境照明。
环境照明表达着两方面的含义：其一是相对重点照明的背景光线；其二是作为工作照明的补充光线。
主要提供一些必要亮度的附加光线，以便让人们感受到或看清周围的事物。
环境照明的光线应该是柔和的，弥漫在整个空间，具有浪漫的情调。
3．工作照明。
工作照明就是为特定的活动所设，要求所提供的光线应该无眩光、无阴影，以便使活动不受夜色的影响。
对光源的控制能做到很容易地被启闭，这不仅可以节约能源，更重要的是可以在无人活动时恢复场地的幽邃和静谧。
4．平安照明。
为确保夜间游园、观景的平安，需要在广场、园路、水边、台阶等处设置灯光，让人能看清周围的高差障碍；在墙角、丛树之下布置适当的照明，给人以平安感。
平安照明的光线要求连续、均匀、有一定的亮度、独立的光源，有时需要与其他照明结合使用，但相互之间不能产生干扰。
二、园林照明的作用1．对旷野里的空间限定。
在夜晚，漆黑的绿地使人感到恐惧，人们的活动受到了较大的限制。
在绿地设置灯光，在为人们活动提供平安保障的同时，增添了夜晚的神秘、梦幻与浪漫的色彩。
同时也限定了活动空间的大小，使人们在夜晚绿地里的活动成为"有限定的自由活动";。
2．硬质景观中突出软质景观，软质景观中突出硬质景观。
通常绿地是由软质景观、硬质景观结合而成的。
灯光应突出树木花草的软质特点，对树木的色彩、质感、树形都进行重新塑造。
绿地灯光环境又可起到增加视层次，柔化周边建筑的作用，并当建筑为亮、树木为暗，或树木为亮、建筑为暗时，均产生不同的视觉效果。
在较大面积的绿地里，软质景观也包含硬质景观，建筑小品隐映于花草树丛之中。

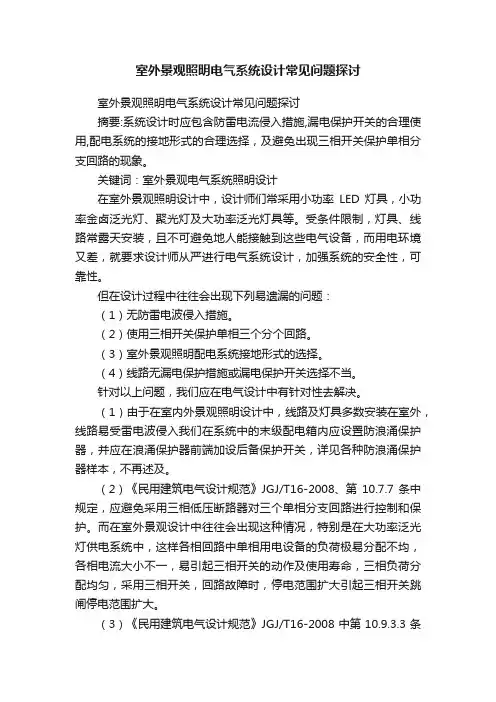

室外景观照明电气系统设计常见问题探讨
室外景观照明电气系统设计常见问题探讨室外景观照明电气系统设计常见问题探讨摘要:系统设计时应包含防雷电流侵入措施,漏电保护开关的合理使用,配电系统的接地形式的合理选择，及避免出现三相开关保护单相分支回路的现象。
关键词：室外景观电气系统照明设计在室外景观照明设计中，设计师们常采用小功率LED灯具，小功率金卤泛光灯、聚光灯及大功率泛光灯具等。
受条件限制，灯具、线路常露天安装，且不可避免地人能接触到这些电气设备，而用电环境又差，就要求设计师从严进行电气系统设计，加强系统的安全性，可靠性。
但在设计过程中往往会出现下列易遗漏的问题：（1）无防雷电波侵入措施。
（2）使用三相开关保护单相三个分个回路。
（3）室外景观照明配电系统接地形式的选择。
（4）线路无漏电保护措施或漏电保护开关选择不当。
针对以上问题，我们应在电气设计中有针对性去解决。
（1）由于在室内外景观照明设计中，线路及灯具多数安装在室外，线路易受雷电波侵入我们在系统中的末级配电箱内应设置防浪涌保护器，并应在浪涌保护器前端加设后备保护开关，详见各种防浪涌保护器样本，不再述及。
（2）《民用建筑电气设计规范》JGJ/T16-2008、第10.7.7条中规定，应避免采用三相低压断路器对三个单相分支回路进行控制和保护。
而在室外景观设计中往往会出现这种情况，特别是在大功率泛光灯供电系统中，这样各相回路中单相用电设备的负荷极易分配不均，各相电流大小不一，易引起三相开关的动作及使用寿命，三相负荷分配均匀，采用三相开关，回路故障时，停电范围扩大引起三相开关跳闸停电范围扩大。
（3）《民用建筑电气设计规范》JGJ/T16-2008中第10.9.3.3条规定：安装于室外的景观照明中距建筑外墙20m以内的设施，应与室内系统的接地形式一致，距建筑物外墙大于20m宜采用TT接地形式。
结合《城市道路照明设计标准》第6.1.9条，室外景观照明配电系统接地形式应为TN系统或TT系统的选择。
园林景观电气设计和照明设计要点
园林景观电气设计和照明设计要点摘要：随着人们生活水平的提高，加大了对园林景观的设计的要求。
文章以园林景观电气设计和照明设计为切入点，详细阐述了配电系统设计、电气保护设计等方面的电气设计要点，以及照明方式选择。
旨在建立一套内容详尽、科学完善的园林景观电气设计和照明设计体系，保证电气和照明系统的安全稳定运行，预防电气火灾、短路等安全事故的出现，也为后续园林景观工程设计提供参考。
关键词：园林景观；电气设计；照明设计引言在城市化发展下，园林景观建筑在城市发展中的重要性越来越凸显，因而也取得很好的发展，为更好发挥出园林景观的优势，需要对电气设计工作给予高度的重视。
就园林景观建筑的电气设计工作来说，主要包括四个方面的内容，即供配电系统、接地系统、照明设计、外线设计，均发挥着十分重要的作用。
比如在照明设计中，需要去考虑园林景观建筑物等主体照明、广场照明、植物照明、水体照明、道路照明，如何让园林景观呈现出一种与白天迥然不同的风格尤为关键，不仅要去考虑功能性还要去考虑美观性和艺术性。
1园林景观电气设计要点1.1配电系统设计1.1.1 箱内线路回路划分园林景观工程中需要使用多种照明灯具和电气设备，包括庭院灯、照墙灯、装饰灯等。
为保证电气设备稳定运行，需要合理利用箱内空间，在配电箱内设置多条线路回路。
需要在配电箱最下端固定接线端子，按顺序在端子上接入外部电气设备与照明灯具的线路，然后使用扎带捆绑固定，确保箱内线路整齐有条理，便于后期维修工作开展。
需要在各条回路上安装独立的漏电保护、断电保护装置和手自动开关装置。
在园林景观电气系统运行期间，当一条或少数几条供电线路出现绝缘失效、短路等故障问题时，保护装置可以迅速开展保护动作，以此控制故障范围，避免园区内大规模停电。
1.1.2供电负荷分级不同园林景观工程的建设规模、用电需求、电气设备数量存在明显差异，为避免出现电气系统闲置浪费与超负荷运行问题，需要根据工程实际情况来确定供电负荷等级。
园林景观电气设计和照明设计要点
园林景观电气设计和照明设计要点摘要：在园林景观整体设计方案当中，在电气设计和照明设计是两项非常重要的内容，而且具有较强的专业性与规范化设计要求。
基于此，本文分别针对园林景观电气设计和照明设计要点进行了系统化研究，希望借此机会找到更加完善的设计思路。
关键词：园林景观；电气设计；照明设计要点前言：在园林景观当中电气设备与照明系统的完善性与实用性，不仅关系到广大游客对园林景观的评价，还与相关设施设备能否长期稳定运行息息相关。
如果园林工程设计方案在电气设计或者照明设计方面存在质量缺陷，轻则加大电气设备与照明系统的后期维修工作量与维护成本，重则甚至会对园林工作人员及游客造成人身安全方面的威胁。
对此，有必要在设计环节，针对电气设计与照明设计给予高度重视，保证设计质量，为后续安全使用提供基本保障。
1园林景观电气设计要点1.1配电系统设计1.1.1配电箱安装在当前的园林景观工程建设中，通常选择有效供电范围在150m以下的配电箱。
如果园区规模较大，电气设计人员会在选择适合区域安装多个此类型号的配电箱。
由于配电箱位置的科学合理性，直接关系到配电箱的运行效果。
所以，设计师要从全局视角出发，根据园林景观工程现场实际情况对所有配电箱位置进行合理选定。
切忌将配电箱安装在过于潮湿或者过于狭小的区域内，因为这种环境不利于配电箱的长期稳定运行以及后期运行维护。
另外，还要避免配电箱安装位置对园林景观效果造成破坏，还要对人流密集的区域进行避让，减少配电箱运行过程中的干扰因素。
如果配电箱所处环境空气湿度较大，则需要采取有效的防水措施，确保配电箱始终在干爽的环境下平稳运行。
1.1.2箱内线路回路划分园林景观工程为了能够呈现出理想的灯光照明效果，会涉及多种电气设备和照明灯具类型的同时运行。
为了确保电能的及时有效供应，需要在配电箱内设置多条线路回路。
对此，需要电气设计人员对配电箱内部空间进行高效合理的利用，确保所有线路回路设置的科学合理性，在一定程度上减少各条线路之间的干扰。
园林景观中的电气设计
园林景观中的电气设计摘要：园林工程的电气设计范围主要包括外线和园区内景观设计。
和建筑室内电气设计相比，它有其自身的特殊性。
本文对园林景观中，从供配电系统设计、TT接地系统的设计、园林外线设计以及园林景观中的电气施工管理四个方面做了做相关探讨。
关键词：园林景观电气设计施工一、供配电系统设计1、箱变及照明配电箱设置原则园林供电面积大，用电点较分散，负荷量较小。
在接手园林设计之前，首先应根据园林工程的范围，决定室外箱变的位置和数量。
一般公园在400m左右时，可采用一个箱变供电，如长度超过，应考虑增加箱变数量。
比如大兴21#地公园长为800m，就采用两个箱变供电。
当然，如果园区内有大型建筑，其景观照明的电源也可由该建筑的变电所引出。
一般配电箱的供电半径约150m，超过这个距离也应增加箱子的数量。
2、照明配电系统设计依照规范要求，照明配电箱的进线总开关应采用四极隔离开关。
这主要是从电气维修安全方面考虑的。
当园内照明的供电电源由园区变电所引出时，TT系统的中性线和总等电位联结系统是不连通的。
当中性线带故障电压进入建筑物内时，总等电位联结系统却是地电位，这一故障电压将引起电气事故。
因此为保证维修安全，室外照明配电箱总开关应采用四极隔离开关。
3、室外照明配电箱设备选择箱内应设电涌保护器，且相线和中性线上都需要安装。
这是因为TT系统内中性线自变电所引出后不再接地而处于对地绝缘状态，它和相线一样能感应雷电冲击电压。
与室内照明不同的是室外照明每一单独照明回路所带灯具数目没有特殊规定，一般为小功率的LED灯，通常每个灯的功率仅为1～3W，形成每个回路带30～40个甚至更多的灯。
但对于功率较大的高强气体放电灯，单个回路所带灯具数量则应适当减少，单相回路电流≤16A，在计算每个回路金卤灯的实际用电量时，则是其放电灯的安装总功率的1.5倍。
二、TT接地系统的设计1、接地系统的基本概念第1字母表示电源端与地的关系，即T为电源端有一点直接接地；第2个字母表示电气装置的外露可导电部分与地的关系，即T为电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。
浅谈住宅小区景观照明与电气设计.doc
浅谈住宅小区景观照明与电气设计摘要：依据国家的设计规范，参照平时设计采用的方法，简要介绍了室外照明工程电气设计中的设计特点，供配电、导线选择计算，接地与安全、防雷，照明控制。
关键字：小区景观照明设计景观灯具电气前言：随着城市发展和人民生活水平的逐步提高,景观照明越来越多的应用在城市中的各类建筑之中,作为宣传城市、美化环境的一项重要基础设施,而且随着经济水平的日益提高,景观照明更多的应用于商业范畴,这也进一步扩大了景观照明的应用范围。
然而,景观照明为人类文明带来美观的同时,也形成了影响人们生活起居的光污染,所以,为了更好地满足人们对景观照明的需求,就要求在设计方面更趋合理,做到统筹兼顾,以更好的服务于大众和社会。
本文以小区景观照明为例,对景观照明与电气控制设计进行一番浅析。
一．小区景观照明概述进入21世纪后,人们对居住水平的要求越来越高,不仅要求居住舒适,同时也对小区内部的娱乐休闲功能也提出了更高的要求,人们不但对亮度有所追求,而且要求灯光可以带来享受,于是,居住小区从以往单纯的照明演变成为一种系统的景观工程,城市照明不仅是为了安全和治安,还为营造和谐氛围作出了巨大的贡献。
改革开放前,我国的公益事业并不发达,景观照明得不到充分的普及与发展,而如今精神文明建设与物质文明建设齐头并进,装饰性照明无论在大城市还是小城镇得到了越来越多的普及,也成为社区文化素养、硬件设施和科技水平的一种综合体现。
二．照明设计1、灯光设计特点(1)设计要从周围环境景致出发，应体现文明水平“以人为本”的原则，应创造安静、幽雅、舒适的生活环境和意境。
通常居住小区照明可分为功能性照明、装饰性照明及水景照明两种。
(2)功能性照明一般是灯具在道路两侧对称分布、交错分布或道路单侧均匀分布，有诱导性的排列。
采用道路灯时，灯高不小于4．5m，灯与灯间的排列距离在25—30m。
采用庭院灯时，灯高不宜超过3．5m，灯与灯间的排列距离在15—25m。
