计算机外部存储设备详解
一、计算机基础5外部存储器-精选文档
空气过滤片 磁盘 主轴 磁头 音圈马达 磁头臂 永磁铁
五 外部存储器
⑴ 磁头组件 浮动磁头组件由读写磁头、传动手臂、传动轴三部 分组成。当加电后磁头与磁盘表面之间有0.1～ 0.3um的间隙，这样可以获得很好的数据传输率。
读 写 磁 头 传 动 杆 传 动 轴 音 圈 电 机
五 外部存储器
五 外部存储器
电源线 数据线 数源线 跳线 电源线
SCSI接口
左上图为SATA接口硬盘，右上图为IDE接口硬盘，下图为SCSI接口硬盘
五 外部存储器
酷鱼120G
五 外部存储器
2、硬盘的内部结构 硬盘的内部结构由磁头 组件、磁头驱动机构、 盘片及主轴驱动机构、 前置读写控制电路等几 大部分组成，而磁头组 件是构成硬盘的核心， 封装在硬盘的净化腔体 内。
五 外部存储器
5.1.1
1956
硬盘使用技术
年，美国IBM 公司制造出世界上第一块 容量为5MB 的硬盘（IBM 350 RAMAC）， 共使用了50 个直径 为24 英寸的磁盘。 1968年由IBM 公司提出“温彻斯特”技术。 1973年IBM公司制造出第一台采用“温彻斯 特”技术的硬盘，容量为640MB。 “温彻斯特”技术是指硬盘内部是真空的、 磁头悬浮、密封高速旋转、磁头沿盘片径向 移动。
五 外部存储器
本章要点
计算机硬盘的结构
计算机硬盘的性能指标 光驱的工作原理、内部结构和维护 DVD的优点及分类 CD-RW的选购及软驱的种类
五 外部存储器
计算机的磁存储设备主要有软盘系统、光盘
系统和硬盘系统等，是目前计算机上配置的 最重要的外部存储器，特别是硬盘，具有容 量大、数据存取速度快等特点，是各种计算 机保存程序、数据的必不可少的存储设备。 外部存储器的作用是长时间保护或永久保存 数据。
计算机系统及常用外部设备
计算机系统及常用外部设备1. 计算机系统介绍计算机系统是由硬件和软件组成的，可以完成各种任务的技术系统。
它由中央处理器（CPU）、内存、硬盘等硬件组成，以及操作系统、应用程序等软件组成。
计算机系统是一个层次化的结构。
最底层是硬件部分，包括中央处理器（CPU）、内存、硬盘等；中间层是操作系统，它是计算机系统的核心，负责管理计算机硬件和软件资源；最上层是应用程序，它是用户直接使用的软件。
2. 计算机硬件组成2.1 中央处理器（CPU）中央处理器是计算机的核心部件，用于执行计算机指令。
它包含运算器、控制器和寄存器等部分，能够进行算术和逻辑运算。
2.2 内存内存是计算机用来存储数据和指令的地方。
它分为主存储器和辅助存储器两种类型。
主存储器是计算机中的主要存储设备，可读写，速度快，容量较小；辅助存储器用于存储大量的数据和程序，容量较大，但速度较慢。
2.3 硬盘硬盘是计算机的主要存储介质，用于存储操作系统、应用程序和用户数据。
它具有大容量、数据稳定等特点。
2.4 显卡显卡是计算机的图形显示设备，用于将计算机生成的图像转化为人可以识别的图像信号，并输出到显示器上显示。
2.5 输入设备输入设备用于将用户输入的信息传输到计算机中。
常见的输入设备包括键盘、鼠标、触摸屏等。
2.6 输出设备输出设备用于将计算机处理后的信息输出给用户。
常见的输出设备包括显示器、打印机、音频设备等。
3. 常用外部设备3.1 键盘键盘是计算机最常见的输入设备之一，用于输入文本、命令等。
键盘的布局一般是QWERTY键盘，包括字母、数字、符号等按键。
3.2 鼠标鼠标是一种用于控制光标移动的输入设备，通过鼠标可以进行点击、拖拽等操作，实现对图形界面的操作。
3.3 打印机打印机是一种输出设备，用于将计算机中的内容打印成纸质文件，常见的打印机有喷墨打印机、激光打印机等。
3.4 外接硬盘外接硬盘是一种可移动存储设备，通过USB接口与计算机连接，可以用于存储、备份数据等。
外部存储设备
概 述 软盘驱动器 硬盘驱动器 光存储器 USB存储设备及其他
第一节 概 述
存储器旳度量单位 外存分类 磁统计原理 光统计原理
一、存储器旳度量单位
位bit（用b表达）是二进制数旳最基本单位， 也是存储器存储信息旳最小单位，8位二进 制数称为一种字节Byte（用B表达）。微机 中一般以字节为存储器旳计量单位，其中 1024B＝1KB、1024KB＝1MB、 1024MB=1GB、1024GB=1TB等
硬盘发烧量旳大小，对于硬盘使用寿命也 会有一定影响，一般电子元件在到达限定 温度后就会产生不良旳影响，出现不稳定 情况。
五、IDE硬盘旳连接与设置
IDE硬盘旳连接 IDE硬盘旳设置
1．IDE硬盘旳连接
硬盘旳安装环节 ： （1）取下机箱中旳驱动器挡板。 （2）从机箱内向外将硬盘放入硬盘托架中 （3）拧上螺丝。 （4）连接数据线。 （5）连接电源线。
四、光统计原理
第二节 软盘驱动器
一、软驱旳安装
硬件安装 CMOS设定
1．硬件安装
硬件安装旳详细环节如下： （1）取下机箱中旳驱动器挡板。 （2）将软驱放在机箱内旳软驱托架中。注
意软驱旳槽口与机箱面板旳槽口相相应。 （3）拧上螺丝，三个以上螺丝即可固定一
种软驱。 （4）连接数据线 （5）连接好电源线。
三、硬盘旳工作参数
硬盘旳工作参数涉及：柱面数（Cylinders）、 磁头数（Heads）、扇区数（Sectors）、写 预补偿（Write Pre Comp）、磁头停靠区 （Land Zone）、间隔因子（Interleave）和 控制模式（Mode）。
1．柱面数及磁头数
硬盘旳扇区、磁道、柱面示意图
2．扇区数
第7章外部存储器
② 检测索引、扇区标志，即确定在磁道上的哪个扇区进 行读/写数据。
③ 发出读/写命令及传送相应的数据，实现数据的读/写操 作。要求在读/写前软盘已按规定的格式进行了初始化。因此 在读/写数据之前必须先检测到扇区地址标志(AMI)，读取扇区 地址(CHRN)和检验码(CRC)，经核对无误后才能进行读/写操 作。
它是指磁头从一个磁道移动到相邻磁道上所需的时间。
2. 平均访问时间
它是指读/写数据的平均时间。平均访问时间与最大磁道数、
道-道访问时间、寻道安顿时间有关。平均访问时间越小，读/
写数据的速度就越快。
3. 寻道安顿时间 它是指从其它磁道移动到待读/写磁道上后，磁头稳定可 以读/写数据的时间。当磁头刚移动到待读/写的磁道上时，磁 头并不能立即处于稳定状态，而是处于抖动状态，需要经历一 段时间后才稳定，这一段时间称为寻道安顿时间。该时间当然
一个磁道，把后面的信息记录到该磁盘的相邻磁道上，而是不 移动磁头，把后面的信息记录到同一柱面的其它磁道上。只有
当一个柱面完全写满后，才需要移动磁头，把后面的信息记录
到其它柱面上，这样显然可以大大地减少磁头移动的次数。
图7-3 硬盘结构图
1. 容量 这是硬盘最重要的技术指标。随着技术的发展，用于表示
经济能力允许的情况下，尽可能地选用较大容量的硬盘。
2. 外部数据传输速率 硬盘数据传输速率的英文拼写为Data Transfer Rate，简称 DTR。硬盘数据传输速率表现出硬盘工作时数据的传输速度， 是硬盘工作性能的具体表现，它并不是一成不变的，而是随着 工作的具体情况而发生变化，如读取硬盘的不同磁道、不同扇
读出过程：当排列成磁道的一连串磁化反转经过磁头的 前隙时，每经过一次反转，由于极性改变，按电磁感应原理， 便感应出一个脉冲波形，即读出了一个“1”。反之，若在一 位的间隔内无脉冲，便认为读出了“0”。

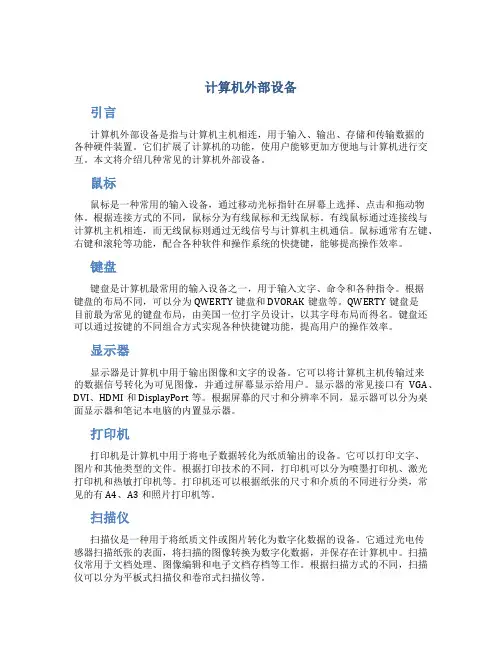

计算机外部设备
计算机外部设备引言计算机外部设备是指与计算机主机相连，用于输入、输出、存储和传输数据的各种硬件装置。
它们扩展了计算机的功能，使用户能够更加方便地与计算机进行交互。
本文将介绍几种常见的计算机外部设备。
鼠标鼠标是一种常用的输入设备，通过移动光标指针在屏幕上选择、点击和拖动物体。
根据连接方式的不同，鼠标分为有线鼠标和无线鼠标。
有线鼠标通过连接线与计算机主机相连，而无线鼠标则通过无线信号与计算机主机通信。
鼠标通常有左键、右键和滚轮等功能，配合各种软件和操作系统的快捷键，能够提高操作效率。
键盘键盘是计算机最常用的输入设备之一，用于输入文字、命令和各种指令。
根据键盘的布局不同，可以分为QWERTY键盘和DVORAK键盘等。
QWERTY键盘是目前最为常见的键盘布局，由美国一位打字员设计，以其字母布局而得名。
键盘还可以通过按键的不同组合方式实现各种快捷键功能，提高用户的操作效率。
显示器显示器是计算机中用于输出图像和文字的设备。
它可以将计算机主机传输过来的数据信号转化为可见图像，并通过屏幕显示给用户。
显示器的常见接口有VGA、DVI、HDMI和DisplayPort等。
根据屏幕的尺寸和分辨率不同，显示器可以分为桌面显示器和笔记本电脑的内置显示器。
打印机打印机是计算机中用于将电子数据转化为纸质输出的设备。
它可以打印文字、图片和其他类型的文件。
根据打印技术的不同，打印机可以分为喷墨打印机、激光打印机和热敏打印机等。
打印机还可以根据纸张的尺寸和介质的不同进行分类，常见的有A4、A3和照片打印机等。
扫描仪扫描仪是一种用于将纸质文件或图片转化为数字化数据的设备。
它通过光电传感器扫描纸张的表面，将扫描的图像转换为数字化数据，并保存在计算机中。
扫描仪常用于文档处理、图像编辑和电子文档存档等工作。
根据扫描方式的不同，扫描仪可以分为平板式扫描仪和卷帘式扫描仪等。
外部存储设备外部存储设备用于扩展计算机的存储容量，可以将数据以文件的形式存储在设备中。
计算机外部设备
计算机外部设备计算机外部设备是指连在计算机主机之外的设备。
它又可以分为输入设备和输出设备，输入设备可以将数据、信息通过输入接口转换后送入计算机存储器或加工处理；输出设备将计算机处理后的结果通过输出接口转换后以人们习惯的方式呈现给用户。
下面分别对常用的几种外部设备进行介绍。
1、键盘键盘是人们向计算机输入信息的主要装置。
它由键帽、触点开关、印制线路板、控制芯片和塑料外壳等部件组成。
当按键时，键帽下面的触点开关接通，在印制线路板上形成电脉冲信号，最后由控制芯片进行编码处理并将编码信息存入内存，再由CPU进行识别处理。
2、鼠标器鼠标器是一种光标控制设备，具有灵巧、使用方便、不易损坏等特点。
它通过串行口与主机连接，将光标的位置及其控制信息传送给主机，以实现光标移动的控制。
3、显示器显示器是计算机的重要输出设备之一。
它可以将存放在内存中的信息通过控制电路转换后送到屏幕上显示出来。
常见的有阴极射线管(CRT)显示器和液晶(LCD)显示器。
阴极射线管显示器主要由电子枪、偏转线圈、荫罩、荧光粉层及玻璃外壳组成。
电子枪发射的电子束经过偏转线圈控制后打在荫罩上，使荧光粉发光，从而显示出人眼可看见的字符。
LCD显示器利用液晶材料工作，具有功耗小、重量轻、体积小、厚度薄、耐冲击、画面亮度高、视角大和低电压低电流驱动等特点。
4、打印机打印机可以将计算机处理后的结果显示在纸面上。
常见的有针式打印机、喷墨打印机和激光打印机。
针式打印机主要由打印头、输纸机构、色带机构等组成。
打印头是由24根或48根钢针组成，钢针的另一端与色带上的油墨相连。
打印时钢针击打色带上的油墨，将油墨印在打印纸上而形成字符或图形。
喷墨打印机主要由喷头、控制电路、机械部件等组成。
喷头是喷墨打印机中最关键的部件，它由喷嘴、供墨系统、进纸机构等组成。
当打印机工作时，控制电路按照打印要求输出控制信号，喷嘴将油墨喷在打印纸上而形成字符或图形。
激光打印机主要由激光扫描系统、显影系统、鼓粉盒组件、控制电路等组成。
外部存储设备产品简介
33图D y M O 6驱动器外部存储设备产品简介在当今的信息化时代,信息数据对各行各业的发展越来越重要。
而随着计算机科技的发展,电子数据变得极为宝贵而有价值,是每一个系统的无价之宝。
人为的错误、技术问题、电力故障、自然灾害都可造成数据损失。
对数据最有效也是最根本的保护方法就是进行定期的数据备份。
以减少数据丢失的风险。
如何选择备份系统呢?需要考虑的因素有:存储设备的容量;备份系统的兼容性,可靠性;硬件及介质的成本、效率等。
现在市场上的主要存储设备有软盘、可擦写光盘、硬盘、磁带以及LS -120和ZI P 等新兴的存储方法。
根据它们存储量的大小,简单介绍如下:1.软盘软盘机使用的软磁盘片是在聚脂薄膜软片涂上磁性层制成的,由于盘片具有柔软性,故俗称为软盘。
软盘驱动器是对软盘进行寻道、写入和读出的机电装置,包含了使软磁盘运动所需的机械结构和存储数据所需的电子线路,用于完成控制磁盘的各种机械运动和必要的辅助操作。
软盘是存储少量数据最简便经济的备份方法,然而每张软盘的最普遍的存储容量只有1.44M B ,备份80M B 的数据就需要56张这样的软盘。
而1996年,计算机硬盘的平均容量大约为1GB 。
因此,用软盘作大量的数据备份会浪费时间,效率低而成本高。
2.LS -120和ZI PL S -120和ZIP 均是最近出现的存储方式。
L S -120,也叫超级软驱,其介质外形与普通软盘相近,具有和传统3.5英寸软盘一样的形状。
L S -120和其它可移动存储设备相比具有向下兼容的特性。
L S -120采用激光伺服技术,可以准确地监测到磁盘的位置,这种技术可令原来1.44M B 磁盘的135T PI 磁轨密度增至2390T PI 。
L S -120磁盘驱动器的D u -al -ga p 磁头除了能读写120M B 磁盘外,还可读写传统的720K B 及1.44M B 磁盘,缺点是数据吞吐量较低,为4M B /分。
了解计算机外部设备的种类和功能
了解计算机外部设备的种类和功能计算机是现代社会必不可少的工具，而计算机外部设备作为计算机的扩展和辅助装置，更是发挥着重要的作用。
了解计算机外部设备的种类和功能，有助于我们更好地使用计算机，提高工作和学习的效率。
本文将介绍常见的计算机外部设备种类及其功能。
一、显示设备显示设备是计算机中用于显示图像和文字的设备，其中最常见的是显示器。
显示器是计算机用户最直接接触的设备，它能够将计算机产生的图像和文字显示给用户。
另外还有投影仪，它可以将计算机的图像和文字投射到大屏幕上，适用于演示和展示场合。
二、输入设备输入设备是计算机中用于接收用户输入的设备，常见的有键盘、鼠标和触摸屏。
键盘用于输入文字和执行快捷操作，鼠标用于控制光标和进行选择操作，而触摸屏则将键盘和鼠标的功能集于一体，用户可以通过触摸屏直接进行输入和操作。
三、存储设备存储设备是计算机中用于存储和读取数据的设备，其中最常见的是硬盘和U盘。
硬盘是计算机的主要存储介质，用于保存操作系统、文件和数据，而U盘则是一种便携式存储设备，用户可以将文件和数据保存在U盘中，并随身携带。
四、打印设备打印设备是计算机中用于将电子文件或数据转化为纸质文件的设备，其中最常见的是打印机。
打印机可将计算机中的文档、照片等内容打印到纸张上，实现电子文件的实体化。
五、扫描设备扫描设备是计算机中用于将纸质文件或照片转化为电子文件的设备，其中最常见的是扫描仪。
扫描仪可以将纸质文件或照片扫描成数字图像，保存到计算机中，方便用户进行编辑和存储。
六、音频设备音频设备是计算机中用于录制和播放声音的设备，常见的有扬声器和麦克风。
扬声器能够将计算机中的声音输出，让用户能够听到声音，而麦克风则能够将外部的声音输入到计算机中，实现录音和语音识别等功能。
七、网络设备网络设备是计算机中用于连接网络的设备，常见的有网卡、无线网卡、路由器和交换机。
网卡用于有线网络连接，无线网卡则是用于无线网络连接，路由器负责将网络流量进行分发和转发，而交换机则用于局域网内计算机之间的通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如果磁头碰到高速旋转的磁片，会破坏表 面的涂层和存储的数据，磁头也会损坏， 所以在硬盘通电的情况下不要移动主机。 硬盘对密封性要求很高，硬盘的盘片和磁 头之间只有很小的间隙。当硬盘工作时盘 片会高速转动，如果硬盘内部存在灰尘， 那么小小的灰尘将会使高速旋转的盘片受 到毁灭性的破坏。因此绝对不允许轻易打 开硬盘导致灰尘进入。
计算机组装与维修技术
计算机组装与维修技术
硬盘的内部结构
计算机组装与维修技术
1．硬盘的数据接口
硬盘与主板的连接部分称为硬盘的数据接 口，目前常见的硬盘接口有 ATA(IDE)， SATA和SCSI。其中ATA和SATA主要用 于个人计算机，而SCSI则主要用于服务器。
计算机组装与维修技术
2）SATA接口
SATA接口的传输速率为150MB/s，其在传输速 率上比ATA接口具有更多优势。随着技术的发 展，SATA接口的传输速率还将会进一步提高。 SATA接口采用串行的方式传输数据，并采用了 点对点的传输协议，这样可以让SATA驱动器独 享带宽。SATA接口的另一特点是支持SATA设 备的热插拔功能，而ATA接口不支持热插拔功 能。
12cm 8cm
4.7GB 1.4GB
9.4GB 2.9GB
8.5GB 2.6GB 计算机组装与维修技术
17GB 5.3GB
Hale Waihona Puke 什么是COMBO?COMBO在英文里的意思是“结合物”，而康宝 （COMBO）驱动器就是把CD—RW刻录机和 DVD光驱结合在一起的“复合型一体化”驱动 器。简单的说，COMBO就是集CD—ROM、 DVD—ROM、CD-RW三位一体的一种光存储设 备，最初他是被用在高端的笔记本电脑上的， 由于具有三重本领，所以迅速就在高端的笔记 本电脑里普及开来，这就是最初的康宝原形。 COMBO(康宝)的倡导者—三星
计算机组装与维修技术
1）Seagate（希捷）硬盘
希捷公司是当前硬盘界研发的领头羊，其 生产的硬盘物美价廉。希捷公司是最早推 SATA 出SATA接口标准的硬盘厂家，另外也是 第一个推出单碟容量在200GB的硬盘厂家， 实力非同一般，希捷硬盘的酷鱼系列有很 高的市场占有率，享有良好的声誉。
计算机组装与维修技术
计算机组装与维修技术
2．移动硬盘
移动硬盘是一种大容量的移动数据存储设 备，其体积比USB闪存盘大，容量也大得 多。其数据存储介质一般也是半导体材料。 移动硬盘使用USB接口传输数据，常见的 存储容量有120GB，160GB、250GB和 320GB等几种。
计算机组装与维修技术
5.4 光存储设备的性能指标
计算机组装与维修技术
5.1.4 硬盘的性能参数
单碟容量：一张盘片具有正、反两个存储面， 单碟容量：一张盘片具有正、反两个存储面， 两个存储面的存储容量之和就是硬盘的单碟容 硬盘的单碟容量取决于盘片的平滑程度、 量。硬盘的单碟容量取决于盘片的平滑程度、 盘片表面磁性物质质量和磁头类型， 盘片表面磁性物质质量和磁头类型，一般情况 下盘片表面越光滑， 下盘片表面越光滑，表面磁性物质的质量就越 磁头技术就越先进，单碟容量就越大。 好，磁头技术就越先进，单碟容量就越大。
计算机组装与维修技术
1．怎样选购硬盘
由于目前计算机的操作系统、应用软件和 各种各样的影音文件的体积越来越大，因 此选购一个大容量的硬盘是必然趋势。另 外，还需要考虑硬盘的接口、缓存、售后 服务等其他因素。
计算机组装与维修技术
1）容量
购买硬盘时首先应该考虑硬盘的容量。目 前主流硬盘的容量大多在320GB以上。
5.3 移动存储设备
移动存储设备是指可方面携带的一种数据 存储设备。常见的移动存储设备有Flash闪 存卡/盘、USB移动硬盘、活动硬盘等。
计算机组装与维修技术
1．USB闪存盘
USB闪存盘也就是人们常说的优盘或U盘，是一 种以半导体做为存储介质的数据存储设备，而 硬盘和软盘等是以磁性材料做为存储介质的， 这是它们之间最主要的区别。 与其他移动存储器相比，USB闪存盘具有体积 小、可靠性高等优点。USB闪存盘只需插入计 算机的USB接口就可以直接使用，闪存芯片存 储的数据不需要电压维持，所消耗的能源主要 用于读写数据。目前闪存盘的容量有1GB、 2GB、4GB、 8GB和16GB等几种。
光存储设备是与硬盘同样重要的数据存储 设备，光存储设备包括光驱和光盘两部分， 下面分别介绍其各自的特点。
计算机组装与维修技术
5.4.1 知识讲解
在使用光存 储设备时，光驱 和光盘是缺一不 可的，光驱是读 取或写入数据的 工具，而光盘则 用于存储数据。 下面分别介绍光 驱、光盘的种类 和选购方法。
CD-ROM 光盘
计算机组装与维修技术
2）接口
购买硬盘时必须考虑主板上为硬盘提供了 何种接口，否则购买回来的硬盘可能会由 于主板不支持该接口而不能使用。
计算机组装与维修技术
3）缓存
目前硬盘的缓存多为8MB或16MB，缓存 大的硬盘性能会更好。因此在价格差距不 大的情况下建议购买大缓存的硬盘。
计算机组装与维修技术
4）售后服务
由于硬盘内保存的数据相当重要，因此硬 盘的售后服务也就显得特别重要了。目前 硬盘的质保期多在2～3年，有些甚至长达 5年，另外有些硬盘公司甚至提供了数据 恢复业务。
计算机组装与维修技术
2．主流硬盘品牌
目前硬盘品牌主要有Seagate（希捷）、 Maxtor（迈拓）、SAMSUNG（三星）和 Western Digital（西部数据，简称西数）、 IBM、日立等，下面将对这些品牌硬盘进 行简单介绍。
计算机组装与维修技术
CD-ROM 驱动器
5.4.1 知识讲解
光驱按读取或写入光盘的类型可分为CD-ROM光驱、 DVD-ROM光驱和DVD刻录机等。 根据光盘的存储技术光盘驱动器分为：CD-ROM（只读 光盘驱动器）、CD-R（可写光盘驱动器）、CD-RW（可 CD-R CD-RW 擦写光盘驱动器）、DVD-ROM（DVD只读光盘驱动器） 及DVD-RAM、DVD+R/RW、DVD-R/RW（可反复擦写 DVD光盘存储器）。 根据光盘驱动器的速度，分为40速、52速，8速写、16速 写等不同的速度。
计算机组装与维修技术
5.1.4 硬盘的性能参数
硬盘转速：是指硬盘内主轴电机的转动速度， 理论上来说是转速越快，硬盘读取数据的速度也 就越快，但是速度的提升会产生更大的噪音和热 量，所以硬盘的转速是有一定限制的。常见的有 5400rpm 和 7200rpm 硬盘缓存：指硬盘内部的高速存储器。目前主 流硬盘的缓存主要有8MB、16MB和32MB几种， 一般拥有较大缓存的硬盘在性能上会有更突出的 表现。
计算机组装与维修技术
5.4.2 CD-ROM驱动器 驱动器
计算机组装与维修技术
DVD盘片的物理结构
按照单/双面和单/双层结构的组合，DVD盘片可以分为单 面单层、单面双层、双面单层和双面双层四种物理结构。 在外形尺寸上，DVD盘片也有两种尺寸，一是直径为12cm 的盘片，一是直径为8cm的盘片
盘片直径 单面单层 （DVD-5） 单面双层 （DVD-9） 双面单层 （DVD-10） 双面双层 （DVD-18）
