(2020年整理)PLC钻床主轴进给控制系统程序设计.doc
第十四组题目：钻床主轴进给控制系统程序设计
控制要求：
钻头从初始位置开始向右进行钻深孔工作，钻孔过程中，钻头向右钻一段距离后返回初始位置，然后再向右钻一段距离后再返回初始位置，如此反复，完成钻深孔工作过程。
钻头初始位置在原点（光电开关SQ1处），按下启动按钮SB1,钻头进给至SQ2光电开关处后返回原点，然后再进给至SQ3光电开关处后返回原点，依此类推，最后返回原点停止，至此完成钻床主轴进给控制系统全过程。
工艺流程图：
钻床主轴工作示意图
按照任务书的要求，完成控制设计。
0.前言
PLC = Programmable logic Controller，可编程逻辑控制器，一种数字运算操作的电子系统，专为在工业环境应用而设计的。
它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操
作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
编程序控制器简称PLC，是一种以微处理器为基础，综合了计算机技术、自动控制技术、通信技术和传统的继电器控制技术而发展起来的新型工业控制装置，具有编程容易、体积小、使用灵活方便、抗干扰能力强、可靠性高等一系列优点，是专门为工业控制应用而设计的一种通用控制器，近年来在工业生产的许多领域，如冶金、机械、电力、石油、煤炭、化工、轻纺、交通、食品、环保、轻工、建材等工业部门得到了广泛的应用，已经成为工业自动化的三大支柱之一。
由于PLC的应用日益广泛，学习和掌握其原理与应用设计对于工业领域的广大科技工作者以及大专院校电气和机电等有关专业的学生而言很有必要
目录
0. 前言
1. 课程设计的任务和要求
1.1 控制要求
1.2 课程设计任务书
1.3 设计思想
2. 总体设计
2.1 操作面板示意图
2.2 端子分配图
3. PLC程序设计
3.1 顺序功能图
3.2 PLC控制梯形图
4. 程序模拟调试说明
5. 结束语
6. 参考文献
1.
1.3 设计思想
满足设计要求，设备要求设置多种工作方式，手动和自动（包括连续，单周期）工作方式。
手动程序比较简单，一个向左，一个向右，两个网络。
一般用经验法设计，复杂的自动程序根据顺序功能图，用顺序控制法设计。
控制面板如图2.1所示，系统设有手动，单周期，连续3种工作方式。
手动由两个按钮控制，另外还有启动，停止，复位按钮。
2总体设计
2.1 操作面板示意图
2.2端子分配图
输入量一共有16个。
I0.0和I0.1控制设备的启动和停止。
I0.2~I1.1表示SQ1~SQ8八个限位开关。
I1.2，I1.3，I1.4，分别控制手动，单周期，连续。
I1.5和I1.6分别表示手动向左和手动向右。
I1.7是复位开关。
输出量2个，Q0.0和Q0.1分别表示向左和向右。
端子分配图如图2.2
所示。
自动控制梯形图
3.2 P
LC 控制梯形图
梯形图分为主程序，自动，手动三个模块。
主程序中有自动，手动两个子程序。
选择手动时，按I1.2开关。
选择自动连续时，按I1.4开关。
选择自动单周期时，按I1.3开关。
手动控制梯形图
按开关I1.6时，钻头右行。
松开I1.6，钻头停止。
I1.1为最右限位开关。
当按开关I1.5时，钻头左行。
松开I1.5，钻头停止。
I0.2为最左限位开关。
4
3.PLC程序设计
3.1顺序功能图
4.程序模拟调试说明
按I1.4连续按钮，连续部M2.1通。
按I0.0启动按钮，按I0.2第一个限位开关。
此时M0.1通，Q0.1通，钻头向右行。
如图1所示。
接下来接连碰触SQ2，SQ1，SQ3 ，SQ1，SQ4 ，SQ1，SQ5，SQ1，SQ6，SQ1，
SQ7，SQ1，SQ8。
这时候返回起始位置，直到碰到第一个限位开关I0.2，接下来又一次循环。
如图2所示。
按下停止按钮I0.1，完成当前循环后再停。
图1
图2
按单周期按钮I1.3。
按启动按钮I0.0，第一个限位开关I0.2。
此时M0.1通，Q0.1通，钻头右行。
如图3所示。
接下来接连碰触SQ2，SQ1，SQ3 ，SQ1，SQ4 ，SQ1，SQ5，SQ1，SQ6，SQ1，SQ7，SQ1，SQ8。
这时候返回起始位置，碰到第一个限位开关I0.2，设备停止，实现单周期。
再一次按启动按钮时，设备再循环一次。
如图4所示。
图3
图4
当按手动按钮I1.2时，手动子程序通，按手动右行按钮I1.6，钻头向右行驶，松开按钮I1.6，钻头停止。
I1.1为右行最大位置限位开关。
按手动左行按钮I1.5，
钻头向左行驶，松开按钮I1.5，钻头停止。
I0.2为左行最大位置限位开关。
如图6所示。
图6
按下复位按钮I1.7，切断当时运动左行和右行，钻头向左运动至第一个限位开关I0.2停止。
如图5所示。
图5
5.结束语
这个学期开设了电气控制与PLC实训的课程，跟以前所有开设的课程有很大的区别，这门课程的灵活性很强，充分发挥自己的潜力；其实学习的过程当中并不一定要学到多少东西，个人觉得开散思维怎样去学习，这才是最重要的，而这门课程恰好体现了这一点。
通过这次对PLC控制，让我了解了plc梯形图、指令表、外部接线图有了更好的了解，也让我了解了关于PLC设计原理。
有很多设计理念来源于实际，从中找出最适合的设计方法。
虽然本次课程设计是要求自己独立完成，但是，彼此还是脱离不了集体的力量，遇到问题和同学互相讨论交流。
多和同学讨论。
我们在做课程设计的过程中要不停的讨论问题，这样，我们可以尽可能的统一思想，这样就不会使自己在做的过程中没有方向，并且这样也是为了方便最后设计和在一起。
讨论不仅是一些思想的问题，还可以深入的讨论一些技术上的问题，这样可以使自己的处理问题要快一些，少走弯路。
多改变自己设计的方法，在设计的过程中最好要不停的改善自己解决问题的方法，这样可以方便自己解决问题。
6. 参考文献
1）陈白宁，段智敏. 机电传动控制.沈阳：东北大学出版社，XXXX.7.
2）程宪平、杨叔子、李培根、李元元. 机电传动与控制第三版
华中科技大学出版社XXXX.01
3）张忠夫. 机电传动控制北京：机械工业出版社. XXXX.06
4）廖常初. PLC编程及应用（M）北京：机械工业出版社，XXXX。
PLC钻床主轴进给控制系统程序的设计说明
第十四组题目：钻床主轴进给控制系统程序设计控制要求：钻头从初始位置开始向右进行钻深孔工作，钻孔过程中，钻头向右钻一段距离后返回初始位置，然后再向右钻一段距离后再返回初始位置，如此反复，完成钻深孔工作过程。
钻头初始位置在原点（光电开关SQ1处），按下启动按钮SB1,钻头进给至SQ2光电开关处后返回原点，然后再进给至SQ3光电开关处后返回原点，依此类推，最后返回原点停止，至此完成钻床主轴进给控制系统全过程。
工艺流程图：钻床主轴工作示意图按照任务书的要求，完成控制设计。
0.前言PLC = Programmable logic Controller，可编程逻辑控制器，一种数字运算操作的电子系统，专为在工业环境应用而设计的。
它采用一类可编程的存储器，用于其部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
编程序控制器简称PLC，是一种以微处理器为基础，综合了计算机技术、自动控制技术、通信技术和传统的继电器控制技术而发展起来的新型工业控制装置，具有编程容易、体积小、使用灵活方便、抗干扰能力强、可靠性高等一系列优点，是专门为工业控制应用而设计的一种通用控制器，近年来在工业生产的许多领域，如冶金、机械、电力、石油、煤炭、化工、轻纺、交通、食品、环保、轻工、建材等工业部门得到了广泛的应用，已经成为工业自动化的三大支柱之一。
由于PLC的应用日益广泛，学习和掌握其原理与应用设计对于工业领域的广大科技工作者以及大专院校电气和机电等有关专业的学生而言很有必要目录0. 前言1. 课程设计的任务和要求 1.1 控制要求1.2 课程设计任务书1.3 设计思想2. 总体设计2.1 操作面板示意图2.2 端子分配图3. PLC程序设计3.1 顺序功能图3.2 PLC控制梯形图4. 程序模拟调试说明5. 结束语6. 参考文献1.1.3 设计思想满足设计要求，设备要求设置多种工作方式，手动和自动（包括连续，单周期）工作方式。
PLC钻床主轴进给控制系统程序设计
PLC钻床主轴进给控制系统程序设计介绍：PLC钻床主轴进给控制系统是一种由程序控制的自动化设备，用于控制钻床的主轴运动和进给动作。
通过PLC编程实现了对钻床主轴的启停控制、前进和后退控制、速度调节等功能。
本文将介绍PLC钻床主轴进给控制系统的程序设计。
程序设计步骤：1.确定功能需求：根据钻床主轴的控制要求，确定需要实现的功能模块，如启停控制、方向控制、速度调节等。
2.确定I/O配置：根据钻床主轴的硬件接口，确定所需的输入输出信号，如启动信号、停止信号、方向信号、速度信号等。
然后将这些信号连接到PLC的输入输出模块。
3.确定运动控制算法：根据钻床主轴的运动特性，确定相应的运动控制算法，如PID控制算法、速度闭环控制算法等。
4.编写PLC程序：根据功能需求和运动控制算法，使用PLC编程软件编写相应的控制程序。
程序包括输入输出模块的配置、运动控制算法的实现以及信号的判断和处理逻辑。
示例程序：以下是一个简单的PLC钻床主轴进给控制系统的程序设计示例。
主程序：1.初始化程序，包括I/O模块的初始化和变量的初始化。
2.读取输入信号，包括启动信号、停止信号、方向信号和速度信号。
3.判断启动信号和停止信号的状态，根据状态进行相应的处理。
如果启动信号为ON且停止信号为OFF，则进行下一步。
4.根据方向信号设置主轴的运动方向，如果方向信号为正，则设置主轴向前运动；如果方向信号为负，则设置主轴向后运动。
5.根据速度信号设置主轴的运动速度。
6.控制主轴的启停，如果启动信号为ON，则启动主轴；如果停止信号为ON，则停止主轴。
7.主程序循环运行，不断读取输入信号并进行处理。
总结：PLC钻床主轴进给控制系统的程序设计是一个复杂而关键的任务，需要充分了解钻床主轴的运动特性和控制要求。
通过合理的功能需求分析和运动控制算法设计，再结合PLC编程软件的使用，可以编写出稳定可靠的PLC钻床主轴进给控制系统程序。
基于PLC的钻床加工控制系统设计(可编辑)
基于PLC的钻床加工控制系统设计摘要本文的重点是阐述了机械零部件在钻床加工中与电气控制系统PLC进一步的升级从而让钻床更加快速有效的工作。
重中之重是对那些过去普遍使用过时了的继电器控制线路老化问题、可靠性问题和故障排除复杂等问题进行控制系统改造。
所以，此次设计对大钻头和小钻头钻床电气控制系统的进一步优化，是利用把PLC 控制技术融合到优化改进方案里面去，用来提升大、小钻头钻床的工作性能。
大、小钻头钻床主要是用计算机来进行控制，管理，监视主机，应用可编程控制器西门子系列PLC S7-200为控制器，设计大、小两个钻头和旋转工作台，上位机是用组态王6.55软件完成PC和PLC之间的相互数据通信。
研究了大、小钻头钻床控制系统的控制方法，得到了大、小钻头钻床控控制系统的运行指标，提高了大、小钻头钻床控制系统运行的效率。
关键词：大、小钻头钻床，PLC，组态Design of Control System for Drilling Machine ProcessingBased on PLCABSTRACTThis paper mainly studies the mechanical parts processing drilling machine electric control system of the PLC, mainly to the traditional relay control circuit aging problem, the reliability and fault exclusion of complex control system transformation. Therefore, the design of big or small drill electric control system transformation of, will PLC control technology is applied to the transformation of the program, in order to improve the performance of duplex drill. Duplex drill used in computer as the control, management, monitoring host, the programmable controller of Siemens series S7-200 as the main controller, design size two drills and rotary worktable, PC using Kingview 6.55 to complete data communication between computer and PLC. In this paper, we study the big or small drilling machine control system control strategy, big or small headed drilling machine control system performance, improve the big or small drilling machine control system operation efficiency. According to the big or small drilling machine control system function implementation requirements and selection of motor and motor drive, and gives the block diagram of the system and the equipment circuit wiring diagram.KEY WORDS: Big or small Drilling Machine, PLC, King View目录前言 (1)第1章绪论 (2)1.1 课题国内外发展状态 (2)1.2 课题研究目的及意义 (3)1.3 设计内容及安排 (3)第2章PLC工作原理和特性简介 (5)2.1 PLC工作原理 (5)2.2 PLC的特性 (6)第3章钻床系统硬件设计 (7)3.1 钻床控制系统要求 (7)3.1.1 工作要求 (7)3.1.2 工作方式及功能 (8)3.2 PLC选型 (8)3.3 I/O地址分配 (8)3.4 PLC外部接线图 (10)3.5 主电路图 (10)第4章钻床系统软件设计 (12)4.1 钻床控制系统分析 (12)4.2 钻头钻床梯形图程序的设计 (14)4.3 PLC总梯形图 (17)4.4 PLC指令表 (21)第5章组态设计及调试 (25)5.1 上位机软件设计概述 (25)5.2 组态软件的设计步骤 (25)5.3 设计监控画面 (26)5.4 定义数据变量 (27)5.5 变量动画连接 (29)5.6 运行调试 (32)结论 (36)谢辞 (38)参考文献 (39)外文资料翻译 (41)前言大、小钻头钻床是大部分工厂里普遍使用的金属切削机床，它的功能很强大，可以进行很多的各种各样种类形式的加工，如：钻孔、镗孔、铰孔及螺纹等。
深孔钻组合机床的PLC控制系统设计
深孔钻组合机床的PLC控制系统设计一、PLC的选型和硬件设计在深孔钻组合机床的PLC控制系统中，首先要选择适合的PLC型号。
根据深孔钻组合机床的控制要求，应选择具有高性能、高可靠性的PLC。
同时，还应考虑PLC的扩展性和兼容性，以便后续的功能扩展和升级。
在硬件设计方面，需要根据机床的实际情况，确定控制系统所需的输入/输出点数，并选择合适的输入/输出模块。
在选择输入/输出模块时，应考虑信号的稳定性和抗干扰能力，确保控制系统的可靠性。
二、PLC程序的设计和编写1.确定控制策略：根据深孔钻组合机床的工作原理和要求，确定控制策略，包括钻削、加工循环灌注、冷却水控制等。
2.制定程序流程：根据控制策略，制定PLC程序的流程。
需要考虑机床的各个部分之间的协调和顺序，确保机床的正常运行。
3.编写程序代码：根据程序流程，编写PLC程序代码。
代码的编写应符合国际标准和规范，保证代码的可读性和可维护性。
同时，还需要考虑代码的优化，以提高程序的执行效率。
4.进行仿真测试：在编写完PLC程序后，需要进行仿真测试，模拟机床的实际工作环境，检查程序的逻辑正确性和稳定性。
必要时，还可以进行调试和优化。
三、PLC控制系统的监控和安全保护为了确保深孔钻组合机床的安全运行，PLC控制系统需要进行监控和安全保护。
包括以下几个方面：1.监控机床状态：PLC控制系统可以实时监控机床的状态，包括温度、压力、润滑油位等。
当机床出现异常情况时，PLC可以发出警报，并采取相应的措施，保护机床的安全运行。
2.安全保护功能：PLC控制系统可以实现一系列安全保护功能，包括急停按钮、保护罩监控、限位开关等。
当发生安全事故时，PLC可以迅速采取措施，切断机床的运行，保护操作人员的安全。
3.数据记录与分析：PLC控制系统可以实现对机床的工作数据进行记录和分析。
可以记录机床的工作状态、工作时间、故障信息等，为机床的维护和优化提供参考。
四、完善的人机界面设计PLC控制系统的人机界面设计是提高机床操作和维护效率的关键。

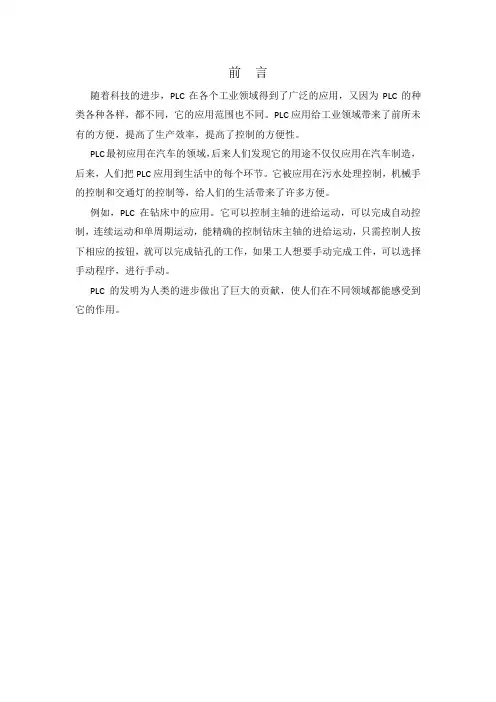

(完整word版)钻床主轴进给系统控制课程设计
